实验1单级放大电路
单级放大电路实验

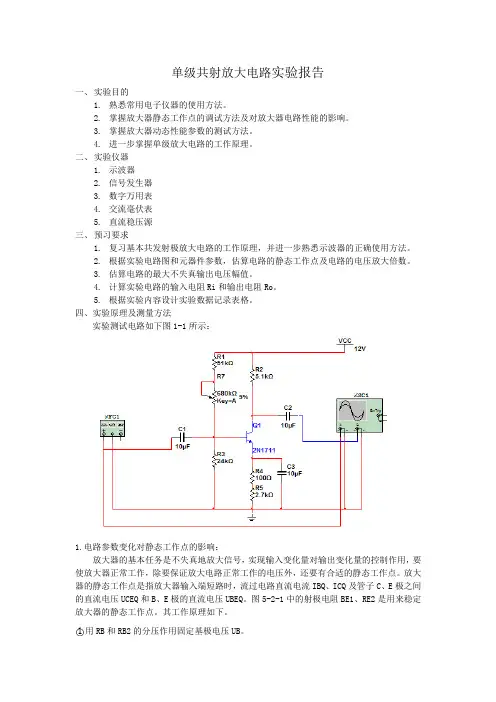

单级共射放大电路实验报告一、实验目的1.熟悉常用电子仪器的使用方法。
2.掌握放大器静态工作点的调试方法及对放大器电路性能的影响。
3.掌握放大器动态性能参数的测试方法。
4.进一步掌握单级放大电路的工作原理。
二、实验仪器1.示波器2.信号发生器3.数字万用表4.交流毫伏表5.直流稳压源三、预习要求1.复习基本共发射极放大电路的工作原理，并进一步熟悉示波器的正确使用方法。
2.根据实验电路图和元器件参数，估算电路的静态工作点及电路的电压放大倍数。
3.估算电路的最大不失真输出电压幅值。
4.计算实验电路的输入电阻Ri和输出电阻Ro。
5.根据实验内容设计实验数据记录表格。
四、实验原理及测量方法实验测试电路如下图1-1所示：1.电路参数变化对静态工作点的影响：放大器的基本任务是不失真地放大信号，实现输入变化量对输出变化量的控制作用，要使放大器正常工作，除要保证放大电路正常工作的电压外，还要有合适的静态工作点。
放大器的静态工作点是指放大器输入端短路时，流过电路直流电流IBQ、ICQ及管子C、E极之间的直流电压UCEQ和B、E极的直流电压UBEQ。
图5-2-1中的射极电阻BE1、RE2是用来稳定放大器的静态工作点。
其工作原理如下。
○1用RB和RB2的分压作用固定基极电压UB。
由图5-2-1可各，当RB、RB2选择适当，满足I2远大于IB时，则有UB=RB2·VCC/（RB+RB2）式中，RB、RB2和VCC都是固定不随温度变化的，所以基极电位基本上是一定值。
○2通过IE的负反馈作用，限制IC的改变，使工作点保持稳定。
具体稳定过程如下： T↑→IC↑→IE↑→UE↑→UBE↓→IB↓→IC↓2.静态工作点的理论计算：图5-2-1电路的静态工作点可由以下几个关系式确定U B=R B2·V CC/（R B+R B2）I C≈I E=（U B-U BE）/R EU CE=V CC-I C（R C+R E）由以上式子可知，，当管子确定后，改变VCC、RB、RB2、RC、（或RE）中任一参数值，都会导致静态工作点的变化。
实验一 单管放大电路测量(1)(1)
bbec b R U E -=Ｉb ceo b cQ I I I ββ≈+=ＩccQ c ceQ R I E U -=eQbb be I r r 26)1('β++=bes li o u r R R U U A +-=='βlc l c lR R R R R +='实验一 单管共射极放大器班级学号：1906202-08 姓名；谭湘一、实验目的1、 了解放大器电路参数对放大性能的影响。
2、 学习调整、测量放大器性能的方法。
二、实验原理 图1所示为单级阻容耦合共射放大电路电原理图。
调节Rb 可调整放大器的静态工作点。
图1－1为放大器工作点之图解。
由图可知其中Ic Ｑ为集电极静态工作电流，Uce Ｑ为集电集静态工作电压。
在中频段不需要考虑耦合电容和分布电容、晶体管结电容的影响。
利用微变等效电路法可得： 三极管输入端的微变等效电阻：中频段电压放大倍数:其中等效负载电阻:图2 单管放大器电路图 由Au 表达式可知当Rc 、Ic 变化时，Au 随之变化。
三、 实验内容与方法实验电路如图2所示。
各元件参考值为：Ｔ3DG6B, Rb1=10k Ω, Rb2=10K(RW1100k), Rc1=3.3K ,Re1=1K Cl=C2=10μF, Ce=100μF,RL=1.8K, Ui=10mV/1kHz, EC=+9V , 1、 观察放大器的输出波形按图3接通测试电路，由低频信号发生器在放大器的输入端输入UI=10mV/1kHz 的信号，用示波器观察并比较放大器的输出波形与输入波形的相位之间有什么不同，波形有无失真？绘出波形图。
…(１) …(２)…(３)…(４)…(５)…(６)图1 单管放大器原理图2、测量放大器中频段放大倍数 （1）保持输入信号KHzmV u i 1/10=不变，用毫伏表测出放大器的输入电压与输出电压，计算放大倍数i uu u A 0-=（2）保持输入信号KHzmV u i 1/10=不变，在放大器的输出端加负载电阻RL ＝1.8K 用毫伏表测出放大器的输入电压与输出电压，计算放大倍数3、 放大器的最佳工作点与晶体管最大允许输入电压的研究(1)仍保持输入信号KHzmV u i 1/10=不变，用钟表启逆时针慢慢调节Rb2（RW1）改变放大器的静态工作点，并用示波器观察输出波形，绘出波形并分析产生现象的原因。
实验一实验报告单级放大电路的设计与仿真
EDA设计(一) 实验报告——实验一单级放大电路的设计与仿真一．实验内容1.设计一个分压偏置的单管电压放大电路，要求信号源频率2kHz(峰值5mV) ，负载电阻Ω，电压增益大于50。
2.调节电路静态工作点，观察电路出现饱和失真和截止失真的输出信号波形，并测试对应的静态工作点值。
3.调节电路静态工作点，要求输入信号峰值增大到10mV电路输出信号均不失真。
在此状态下测试：①电路静态工作点值；②三极管的输入、输出特性曲线和 、r be 、r ce值；③电路的输入电阻、输出电阻和电压增益；④电路的频率响应曲线和f L、f H值。
二．单级放大电路原理图单级放大电路原理图三．饱和失真、截止失真和不失真1、不失真不失真波形图不失真直流工作点静态工作点：i BQ=, i CQ=, v CEQ=2、饱和失真饱和失真电路图饱和失真波形图饱和失真直流工作点静态工作点：i BQ=,i CQ=,v CEQ=3、截止失真截止失真电路图截止失真波形图截止失真直流工作点静态工作点：i BQ=,i CQ=,v CEQ=四．三极管输入、输出特性曲线和 、r be 、r ce值1、β值静态工作点：i BQ=,i CQ=,v CEQ=V BEQ=β=i C/i B=2、输入特性曲线及r be值:由图：dx=，dy=r be=dx/dy=输入特性曲线3、输出特性曲线及r ce值:由图dx=, 1/dy=r ce=dx/dy=输出特性曲线五．输入电阻、输出电阻和电压增益1、输入电阻测输入电阻电路图由图：v= ，i=μAR i=v/i=μA=Ω2、输出电阻测输出电阻电路图1测输出电阻电路图2 由图：v o’= v o=R o=(v o’/v o-1)R L==Ω3、电压增益测电压增益电路图由图可得A V=六．幅频和相频特性曲线、f L、f H值由图可得f L= f H=Δf= f H - f L=七．实验结果分析1、R iR i理论=[r be+(1+β)R E]//R b1//R b2 =[2976+(1+220)x10]//127k//110k=ΩE1=、R oR o理论=R c=3 kΩE2=/3=1%3、AvI E理论=V B/R E=[ V cc R5/(R2+R5)]/( R6+R1)=[10x110/(127+110)]/2010=r be理论=200+26(1+β)/ I E =2976ΩAv理论=β(R C//R L)/[ r be+(1+β)R E]=220(3kΩ//Ω)/[2976+(220+1)x10]= E3=、V1=10mV时，会出现失真，但加一个小电阻即可减少偏差。
晶体管单级放大电路实验报告
晶体管单级放大电路实验报告晶体管单级放大电路实验报告引言：晶体管是一种重要的电子元件，广泛应用于各种电子设备中。
晶体管的放大功能在电子技术中具有重要意义。
本次实验旨在通过搭建晶体管单级放大电路，探究晶体管在电路中的应用和性能。
一、实验目的通过搭建晶体管单级放大电路，了解晶体管的基本原理和工作特性，掌握晶体管的放大功能，研究晶体管在电路中的应用。
二、实验器材与原理1. 实验器材：- 晶体管：使用NPN型晶体管，如2N3904。
- 电源：提供电路所需的直流电源。
- 信号发生器：产生输入信号。
- 示波器：用于观测电路的输入输出波形。
2. 原理：晶体管是一种三极管，由发射极、基极和集电极组成。
晶体管的放大功能是基于PN结的导电特性。
当输入信号加到基极时，通过基极电流的变化，控制发射极与集电极之间的电流，从而实现信号的放大。
三、实验步骤1. 搭建电路：根据实验要求，按照电路图搭建晶体管单级放大电路，连接好晶体管、电源、信号发生器和示波器。
2. 调试电路：将信号发生器连接到输入端，示波器连接到输出端，调整信号发生器的频率和幅度，观察输出波形。
3. 测量电路参数：使用万用表测量电路中的电压和电流，记录下各个参数的数值。
四、实验结果与分析通过实验观察和测量，得到了晶体管单级放大电路的输入输出波形和电路参数。
根据实验数据，可以得出以下结论：1. 输入输出波形：通过示波器观察到输入信号和输出信号的波形。
输入信号经过晶体管的放大作用后，输出信号的幅度增大，但波形形状基本保持一致。
2. 电路参数：测量了电路中的电压和电流参数。
根据测量数据，可以计算出晶体管的放大倍数、输入输出阻抗等参数。
这些参数反映了晶体管在电路中的性能。
五、实验总结通过本次实验，我对晶体管的工作原理和放大功能有了更深入的了解。
通过搭建晶体管单级放大电路，我掌握了晶体管在电路中的应用方法，并通过实验数据分析了晶体管的性能。
这对于今后的电子技术学习和应用具有重要意义。
单级交流放大电路实验报告数据
单级交流放大电路实验报告数据
引言：
单级交流放大电路是一种常见的电子电路，它可以将输入的微弱交流信号放大成为较大的输出信号。
在本次实验中，我们将学习如何设计和制作一个单级交流放大电路，并测试其性能。
实验原理：
单级交流放大电路由放大器管、直流偏置电路和耦合电容组成。
其中，放大器管是核心部件，它能够放大输入信号的电压或电流。
直流偏置电路可以提供稳定的工作电压，确保输出信号的稳定性。
耦合电容则用于将输入和输出信号隔离，防止直流信号干扰。
实验步骤：
1. 准备工作：准备所需元器件，包括晶体管、电阻、电容等，并根据电路图连接电路。
2. 调试电路：将电路连接好后，通过万用表检测电路中各个元器件的参数是否符合设计要求，如电阻值、电容值等。
3. 测试电路：将信号源的输出端连接到电路的输入端，测量电路的输出信号的电压值，并将其与输入信号的电压值比较，计算放大倍数。
4. 优化电路：根据测试结果对电路进行优化，如更换元器件、调整电阻、电容等。
实验结果：
经过多次调试和优化，我们成功地制作出了一台单级交流放大电路。
在测试中，我们发现该电路放大倍数为150，输出信号的失真率小于5%。
这说明该电路能够有效地放大输入信号，输出信号质量较高。
结论：
单级交流放大电路是一种基本的电子电路，它在各种电子设备中都有广泛的应用。
通过本次实验，我们深入地了解了单级交流放大电路的原理和制作方法，并获得了实践经验。
我们相信这将为今后的电子工程师之路奠定坚实的基础。
单级晶体管放大电路实验报告

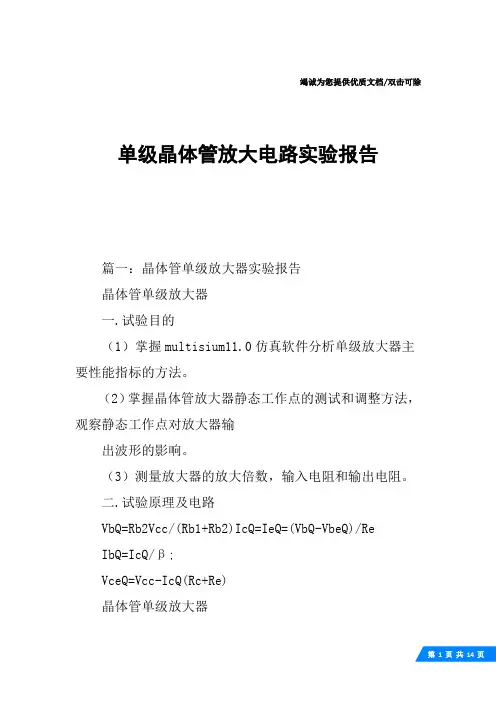

竭诚为您提供优质文档/双击可除单级晶体管放大电路实验报告篇一：晶体管单级放大器实验报告晶体管单级放大器一.试验目的（1）掌握multisium11.0仿真软件分析单级放大器主要性能指标的方法。
（2）掌握晶体管放大器静态工作点的测试和调整方法，观察静态工作点对放大器输出波形的影响。
（3）测量放大器的放大倍数，输入电阻和输出电阻。
二.试验原理及电路VbQ=Rb2Vcc/(Rb1+Rb2)IcQ=IeQ=(VbQ-VbeQ)/ReIbQ=IcQ/β;VceQ=Vcc-IcQ(Rc+Re)晶体管单级放大器1.静态工作点的选择和测量放大器的基本任务是不失真的放大信号。
为了获得最大输出电压，静态工作点应选在输出特性曲线交流负载线的中点。
若工作点选的太高会饱和失真；选的太低会截止失真。
静态工作点的测量是指接通电源电压后放大器不加信号，测量晶体管集电极电流IcQ和管压降VceQ。
本试验中，静态工作点的调整就是用示波器观察输出波形，让信号达到最大限度的不失真。
当搭接好电路，在输入端引入正弦信号，用示波器输出。
静态工作点具体调整步骤如下：具有最大动态范围的静态工作点图根据示波器观察到的现象，做出不同的调整，反复进行。
当加大输入信号，两种失真同时出现，减小输入信号，两种失真同时消失，可以认为此时静态工作点正好处于交流负载线的中点，这就是静态工作点。
去点信号源，测量此时的VcQ，就得到了静态工作点。
2.电压放大倍数的测量电压放大倍数是输出电压V0与输入电压Vi之比Av=V0/Vi3、输入电阻和输出电阻的测量（1）输入电阻。
放大电路的输入电阻Ri可用电流电压法测量求得，测试电路如图2.1-3（a）所示。
在输入回路中串接一外接电阻R=1KΩ，用示波器分别测出电阻两端的电压Vs和Vi，则可求得放大电路的输入电阻Ri为(a)(b)oVo-电阻R值不宜取得过大，否则会引入干扰；但也不能取得过小，否则测量误差比较大。
通常取与Ri为同一数量级比较合适。
实验一 单级交流放大电路 实验报告
实验一单级交流放大电路实验报告一.实验目的本实验的目的是通过模拟电路的组装，进一步学习单级交流放大电路的构成、工作原理和性能指标性质。
同时，通过实验验证理论计算和模拟仿真，提高实验操作技能。
二.实验原理电路的目的是输入的交流信号进行放大。
单级交流放大电路是一个只含有一个三极管的放大器，其结构简单，性能较好，并且在各种电子设备中都被广泛地应用。
单级交流放大电路将交流信号分为两个部分：直流部分和交流部分。
其中，直流部分只负责将输入信号的直流分量放大，而且是每一级交流放大电路中的共同部分，它不仅决定了放大器直流的工作点，而且主宰了整个电路灵敏度的大小。
交流部分仅放大输入信号的交流成分，直流部分不参与放大工作，不影响交流信号的放大过程。
三.实验内容与步骤1.准备工作：将所需电子元器件和工具放齐，无噪声的直流电源、数字万用表等。
2.按照电路图中的元器件连接方式将电路图所示的电子元器件组装成电路体系。
3.电源接通，开关正常，调节调节旋钮从小到大，使VCE < VCC，调整VCE上升到预设值，然后再根据调节旋钮上下调整交流信号，以使输出电压的原则尽可能小，且输出信号达到最大值，同时使输入的直流电压保持0.6V。
4.记录实验所得数据，并照片记录实验现象。
5.电路断电，拆卸电子元器件。
四.实验仪器1.7603B数字多用表2.单通道正弦信号发生器3.2SB561 transistor4.100Ω, 10KΩ, 1μF等电子元器件5.电源6.万用表等。
五.实验结果及分析1.量取输入、输出交流信号的幅度和相位，并计算其增益和相位差。
2.电路实验结果：图中的输入信号频率为1KHz，如图，当输入信号的幅值较小时，输出偏离了零点，因为它的漂移的结果。
随着输入信号的增强，输出波形向心移动，直到输入信号的峰值约为600mV时，在不失真、条件稳定和能力的范围内输出约为3.3 V。
当增益为27.71，相位差约为90度，这样的结果符合实际预期。
实验一、晶体管单级放大电路
三. 实验电路参考图
21
Rb3
200k
RC1
1.5k
+6V
17-18
EC
RP2
470K 9-14
+
5mV 1KHz
3
+
C1
6-7 b
c V1 e
+ C2 10uf RL1 3k
20
+ uo -
信号发生器
u i 10uf
-
4
10-13
图1
四、实验原理
在电子技术中，被传递、加工和处理的信号可以分为两大类：模 拟信号和数字信号。 模拟信号：在时间上和幅度上都是连续变化的信号，称为模拟信号。 数字信号定义：在时间和幅度上均不连续的信号，称为数字信号。 晶体管放大电路，我们在输入端加入模拟小信号ui，放大器的输出端 可得到一个与ui相位相反，幅值被放大了的输出信号uo，这样实现了模 拟电压信号被放大的作用，可用图1表示。我们在实验中要测这个试放 大器的放大倍数等参数。
IC，）填入表格1中。并与理论计算进行比较。用万用表直流电压档测试并调节 R 使 U
b1
C
=3V；
2. 1 测量静态参数与计算公式 这些内容是对应图1的参数测量
VCC U B IB Rb3 RP 2
2.2 表格 1
VCC U C IC RC1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验1 单级放大电路1．实验目的1）学习使用电子仪器测量电路参数的方法。
2）学习共射放大电路静态工作点的调整方法。
3）研究共射放大电路动态特性与信号源内阻、负载阻抗、输入信号幅值大小的关系。
2．实验仪器示波器、信号发生器、交流毫伏表、数字万用表。
3．预习内容1）三极管及共射放大器的工作原理。
2）阅读实验内容。
4．实验内容实验电路为共射极放大器，常用于放大电压。
由于采用了自动稳定静态工作点的分压式偏置电路（引入了射极直流电流串联负反馈），所以温度稳定性较好。
1）联接电路(1)用万用表判断实验箱上的三极管的极性和好坏。
由于三极管已焊在实验电路板上，无法用万用表的h EF档测量。
改用万用表测量二极管档测量。
对NPN三极管，用正表笔接基极，用负表笔分别接射极和集电极，万用表应显示PN结导通；再用负表笔接基极，用正表笔分别接射极和集电极，万用表应显示PN结截止。
这说明该三极管是好的。
用万用表判断实验箱上电解电容的极性和好坏。
对于10μF电解电容，可选择200kΩ电阻测量档，用万用表的负极接电解电容的负极，用万用表的正极接电解电容的正极，万用表的电阻示数将不断增加，直到超过示数的范围。
这说明该电解电容是好的。
⑵按图联接电路。
⑶接通实验箱交流电源，用万用表测量直流12V电源电压是否正常。
若正常，则将12V 电源接至图的Vcc。
图共射极放大电路⑷ 测量电阻R C 的阻值。
将V i 端接地。
改变R P （有案可查2 2k Ω、100k Ω、680k Ω三个可变电阻可选择），测量集电极电压V C ，求 I C =(V CC －V C )/R C 分别为、1mA 、时三极管的β值。
建议使用以下方法。
b B cc 2b B B R V V R V I -=+p 1b b R R R += BC I I =β （1-1） 请注意，电路断电、电阻从电路中开路后才能用万用表测量电阻值。
本实验用测电阻值、电压值来计算电流值，而不是直接测量电流，是因为本实验电路的电流较小，测量电流的测量误差较测量电压、电阻的误差大。
同时还因为测量电流时万用表的内阻趋于零，使用不当很可能损坏万用表。
Vcc= V图是示意图。
它示意i C 并不严格等于βi B ， 只是近似等于βi B ；或者说β并不是一个常数。
通常，β随i B 增大而增大。
对于一个三极管，β随i B 的变化越小越好。
用图解法表示共发射极放大器放大小信号的原理可知，β随i B 变化而变化是正弦波小信号经共发射极放大器放大后产生非线性谐波失真的原因。
若表中β的数 值较接近，则表中的非线性谐波失真应较小。
使 用不同实验箱的同学之间可验证上述分析。
由此可见，在制作小信号放大器时，若要求其非线性谐波失真尽可能小，则应挑选β值随i B 变化而变化尽可能小的三极管。
2) 调整静态电压放大器的主要任务是使失真尽可能小地放大电压信号。
为了使输出电压失真尽可能小，一般地说，静态工作点Q 应选择在输出特性曲线上交流负载线的中点。
若工作点选得太高，放大器在加入交流信号后容易引起饱和失真；若选得太低，容易引起截止失真。
对于小信号放大器而言，若输出交流信号幅度较小，电压放大器的非线性失真将不是主要问题，因此Q 点不一定要选在交流负载线的中点，而可根据其他要求来选择。
例如，希望放大器耗电省、噪声低，或输入阻抗高，Q 点可选得低一些。
将V i 端接地。
调整R P ，使V C =6V ，测量计算并填写表，绘制直流负载线，估算静态工作点和放大电路的动态范围；分析发射极直流偏置对放大器动态范围的影响。
3) 动态特性分析保持上述静态不变，做以下动态测量。
在本实验电路中，在交流信号输入端有一个由R1、R2组成的1/101的分压器。
这是因为，信号源是有源仪器，当其输出电压较小时，其输出的信噪比随输出信号的减小而降低，所以输出信号电压幅值有下限。
例如，目前使用的Agilent33210A数字式信号源输出正弦电压的最小幅值为50mV。
若直接将其作为输入，本实验用的放大器将严重限幅。
电阻是无源元件，而且阻值较小，由分压器增加的噪声甚少。
所以用电阻分压器得到信噪比较高的小信号。
若要对放大倍数做精确测量，也常用电阻做输入分压器。
具体的做法和原因可试述如下。
若要求放大器的放大倍数为A V，用电阻做1/A V的分压器，信号源输出电压可为几百mV，调整放大器的参数，使输出电压等于输入电压，这样对输入、输出测量的仪器在测量过程中就不用换挡。
放大倍数本来就是输出/输入的相对关系。
虽然仪器测量示数往往有绝对误差，用同一挡测量两个量，使其相等，这就避免了仪器测量示数具有的绝对误差。
这种测量的误差仅仅包含对两个分压电阻测量的误差，通常可很小。
若直接用小信号做输入，则测量输入、输出将使用不同的挡位，即使用了仪器中的不同电路，而仪器中不同电路的测量精度是有差别的，由此而来的误差通常比上述用电阻分压器的要大。
(1)取输入信号Vi的频率为10KHz、有效值为3mV，观察V s和V o的波形，比较两者的相位。
相位差为180°(2)保持信号频率不变，不接负载R L，用交流毫伏表测量电压，填写表，观察V o不严重失真时的最大输入值V i，将其填入表的最后一行。
（3）保持信号V i的频率f=10KHz、有效值3mV不变，接入负载R L，测量并填写表。
在绘制直流负载线的同一张图上绘制交流负载线，分析负载对放大器动态范围的影响。
5k1 2k2⑷ 不接负载，测量绘制放大器的空载幅频特性曲线。
请注意，幅频特性图的横坐标是常用对数刻度，建议幅频特性图的纵坐标使用20lg|A V /A Vo |为刻度。
当然也可以使用其它为纵坐标刻度，例如，20lg|A V |(dB)。
但不应使用线性刻度坐标。
建议用以下方法绘制幅频特性图。
取幅值为几mV 的正弦波为输入V i ，输出接示波器、交流毫伏表，。
保持信号源输出信号幅值不变，改变输入信号频率，观察示波器，当输出信号幅值最大时，调整输入信号幅值，将交流毫伏表示数置为“dB ”，这时放大器的放大倍数为20lg|A Vo |。
再将交流毫伏表示数置为“RE L”，这时交流毫伏表示数为“0dB ”。
记此时的频率为f 0。
然后减小频率，使交流毫伏表的示数为dB 3-，称此时的频率为放大器的下限频率，记为f L 。
再减小频率，在此过程中记录若干个“dB 数—频率”，以使幅频特性曲线能反映出每减小十倍频程，幅频特性下降多少dB 。
然后再增大频率，使交流毫伏表的示数为dB 3-，称此时的频率为放大器的上限频率，记为f H 。
再增大频率，在此过程中记录若干个“dB 数—频率”，以使幅频特性曲线能反映出每增加十倍频程，幅频特性下降多少dB 。
将测量到的数据记入表，由表可绘制出所要求的幅频特性曲线。
接负载R L =5K1，测量绘制放大器的接载后的幅频特性。
建议幅频特性图的纵坐标使用20lg|A V /A Vo |为刻度。
分析负载对放大器幅频特性的影响。
注：测量时要注意交流毫伏表的测量带宽限制，若频率超过其频宽，应采用示波器进行测量。
表 测量幅频特性曲线 空 载 频率 630 69020lg|A V /A Vo | -20dB -10dB -3dB 0dB -3dB -10dB-20dB有 载 频率 602108401.174M 20lg|A V /A Vo |-20dB -10dB -3dB0dB-3dB-10dB -20dB无负载时的幅频特性曲线：接负载时的幅频特性曲线：⑸ 利用数字式示波器测量放大器的非线性谐波失真。
取输入信号f=10KHz ，V i =6mV ，R L =5K1。
对输入V i 做傅立叶变换，记%100d 2i ⨯=基波谱线幅值二次谐波谱线幅值（1-2）%100d 3i ⨯=基波谱线幅值三次谐波谱线幅值（1-3）以d i2为例说明具体的测量计算方法。
数字示波器给出的谱线幅值是对数幅值，其参考值为1V rms 。
示波器屏幕上显示的信号的谱线是其在示波器时域屏幕上波形的傅立叶变换，计及了示波器输入放大器的放大倍数。
输入信号的谱线的数值可由游标读出。
记基波谱线幅值为L 1(dB)，二次谐波谱线幅值为L 2(dB)，则%10010d 20L L 2i 12⨯=- （1-4）对输入o V 做傅立叶变换，记%100d 2o ⨯=基波谱线幅值二次谐波谱线幅值（1-5）%100d 3o ⨯=基波谱线幅值三次谐波谱线幅值（1-6）放大器的二次谐波失真2d 、三次谐波失真3d 为2i 2o 2d d d -= 3i 3o 3d d d -= （1-7）按表测量并填表。
)mV (V i 2o d 2i d 2d 3o d 3i d 3d3 6 9 12有兴趣的实验者可测量空载时放大器的非线性失真。
使空载时输出电压幅值与有载时输出电压幅值相同，比较接载对放大器非线性谐波失真的影响。
在输出幅值相同的情况下，接载将使放大器的非线性谐波失真增大。
（6）保持信号i V 的频率f=10KHz 、有效值3mV 不变，接入负载R L ，改变R p ，观测V o的波形并填写表。
分析直流偏置对放大器交流性能的影响。
表直流偏置对放大性能影响p R)V (V B)V (V C)V (V E输出波形V o 情况最大 适当 最小4）测量放大器的输入、输出电阻 ⑴ 测量放大器的输入电阻将图中的R 2开路后，放大电路输入端等效电路如图，由图可计算出r i 。
应调整输入电压，使放大器输出失真尽可能小，因为希望测到的输入电阻是放大器微变等效电路的输入电阻，该电阻应是线性电阻。
建议将输出端接负载，以减小输出电压。
1)V /V (R r i S Si -=（1-8）⑵ 测量放大器的输出电阻放大电路输出端等效电路如图，此时应将输入端的R 1、R 2恢复为分压电路，V i 为3mV ，由图可计算出o r 。
L 1K 5ORl ORL o R )1V V (r -==∞→ （1-9）将输入、输出电阻填入表。
51欧姆的要去掉图 输入等效电路 图 输出等效电路表测量输入输出电阻⒌思考题1) 若要求降低低频截止频率，可如何修改放大电路2) 若要求减小电路的非线性谐波失真，有哪些途径3) 此次实验有哪些体会。
