园林电气工程量计算方法
2024年电气工程算量手算要点总结范本
2024年电气工程算量手算要点总结范本如下：1. 计算用电量：根据建筑物的用途和设备需求，确定每个房间或区域的电气设备类型和功率，并计算出每个房间或区域的总用电量。
根据建筑物的总用电量，计算出整个电气系统的总用电量。
2. 线路规划：确定每个房间或区域的电气设备之间的连接方式和距离，并根据电气设备的功率和工作条件，选择合适的电线尺寸和电线材料。
根据线路的长度和电流负载，计算出电线的电阻和电压降，并根据国家标准确定电线的安全系数。
3. 施工图绘制：根据电气系统的设计要求和规范，绘制出每个房间或区域的电气布置图，包括电源线路、开关、插座等设备的位置和连接方式，并标注出电线的规格和长度。
4. 负载平衡：根据每个房间或区域预计的电气设备使用情况，合理分配电气负载，确保电气系统的稳定运行。
根据每个房间或区域的用电量和电气设备的功率需求，计算出每个线路的负载，并根据电线的额定电流和安全系数，确定每个线路的额定电流和安全负载。
5. 线路保护：根据电气设备的类型和功率，选择合适的保护装置，如断路器、熔断器等。
根据设备的额定电流和保护装置的额定电流，计算出保护装置的选择和设置参数，确保电气系统的安全运行。
6. 功率因数改善：根据电气系统的功率因数和电气设备的功率因数要求，设计并选择合适的功率因数补偿装置，如电容器。
根据电气设备的功率因数和功率因数补偿装置的容量和工作电压，计算出功率因数补偿装置的安装位置和额定容量。
7. 外部电力接入：根据建筑物的需求和地理条件，计算出外部电力接入的电流需求和接入方式，如单相还是三相供电。
根据电力公司的规定和要求，计算出电力接入设备的规格和容量，并设计出合适的接线方案。
这些是2024年电气工程算量手算的要点总结范本，根据具体的项目和要求，还可以根据需要进行调整和补充。
GB500858-2013_园林绿化工程工程量计算规范
园林绿化工程工程量计算规范
20 1 2 — 1 2 — 25 发布
201 3 — 04 — 01 施行
中华人民共和国住房和城乡建设部 中华人民共和国国家质量监督检验检疫总局 联合发布
1总 则
1.0.1 为规范工程造价计量行为，统一园林绿化工程工程量清单的编制、项目设置和计量规则，制 定本规范。
·4·
5 措施项目
5.0.1 措施项目中列出了项目编码、项目名称、项目特征、计量单位、工程量计算规则的项目， 编制工程量清单时，应按照本规范 4 的规定执行。
5.0.2 措施项目仅列出项目编码、项目名称，未列出项目特征、计量单位和工程量计算规则的项目， 编制工程量清单时，应按本规范附录措施项目规定的项目编码、项目名称确定。
1 以“t”为单位，应保留小数点后三位数字，第四位小数四舍五入； 2 以“m、m2、m3、kg”为单位，应保留小数点后两位数字，第三位小数四舍五入； 3 以“株、丛、个、件、根、套、组”等为单位，应取整数。 4.0.10 编制工程量清单出现附录中未包括的项目，编制人应作补充，并报省级或行业工程造价管 理机构备案，省级或行业工程造价管理机构应汇总报住房和城乡建设部标准定额研究所。 补充项目的编码由本规范的代码 05 与 B 和三位阿拉伯数字组成，并应从 05B001 起顺序编制，同 一招标工程的项目不得重码。工程量清单中需附有补充项目的名称、项目特征、计量单位、工程量计 算ቤተ መጻሕፍቲ ባይዱ则、工程内容。
·2·
3 一般规定
3.0.1 工程量清单应由具有编制能力的招标人或受其委托具有相应资质的工程造价咨询人或招标 代理人编制。
3.0.2 采用工程量清单方式招标，工程量清单必须作为招标文件的组成部分，其准确性和完整性 由招标人负责。
电气照明工程量计算
电气照明工程量计算1.确定所需照明光源的种类和数量：根据照明设计的要求和功能需求，确定使用的照明灯具的种类和数量。
常见的照明光源有荧光灯、LED灯、卤素灯等。
2.计算灯具功率和光照度：根据建筑物或者室内空间的面积、高度以及照明的要求，计算出每个灯具的功率和所需的光照度。
这样可以确定所需的总功率和光照度，从而进一步确定所需的电气设备规格。
3.计算电缆和导线的长度和截面积：根据灯具的位置和布置，计算出每个灯具的电缆和导线的长度。
根据电流大小和电气设备的功率，计算出所需的电缆和导线的截面积。
这样可以确定所需的电缆和导线的数量和规格。
4.计算开关、插座和控制设备的数量：根据照明布置和功能需求，计算出所需的开关、插座和控制设备的数量。
根据电流大小和所需的控制功能，选择合适的开关和控制设备。
5.计算其他材料和配件的数量：除了灯具、电缆和控制设备外，还需要考虑其他材料和配件，如安装架、支架、接线盒等。
根据需求和安装方式，计算出所需的其他材料和配件的数量。
6.计算工程人工和其他资源：根据工程量和工作量，计算出所需的工程人工和其他资源，如工人工时、起重设备、搬运工具等。
这可以直接影响到工程的进度和成本。
7.编制工程量清单和预算：根据上述计算结果，编制电气照明工程量清单和预算。
清单应详细列出所需材料和设备的名称、规格、数量和价格。
预算应包括人工、设备、材料和其他费用的总额。
以上是电气照明工程量计算的一般步骤。
具体计算方法和流程会根据不同的项目和需求而有所调整。
在实际应用中，需要结合设计要求、现场情况和规范标准进行综合考虑和计算。
园林景观工程电气施工方案
园林景观工程电气施工方案一、项目概述园林景观工程是指以园林景观为基础的设计和施工工程，是为满足人们在自然环境中休闲、娱乐和文化活动需要而进行的工程。
园林景观工程电气施工方案主要是为了满足园林景观项目中电气设施的建设与运行需要，保障项目整体电气设施安全、有效运行。
本方案要求根据园林景观工程项目需求，在工程实施过程中采取合理的施工工艺和安全措施，确保电气设备的正常运行和维护，保障项目的电气设备稳定可靠，以满足园林景观工程建造和使用的需求。
二、施工前期准备1. 设计方案准备：施工前应对园林景观工程的电气设计方案进行充分的论证和审查，确认与园林景观工程的整体设计方案和安全规范相符合。
2. 电气设备选型：根据园林景观工程的特点和要求，合理选定电气设备及线路布置方案，保证其安全可靠、节能环保。
3. 施工人员准备：严格遵守相关法律法规，配备合格的电气施工作业人员，确保施工人员熟悉电气设备的操作规范和施工流程。
4. 施工环境准备：清理施工地点周围环境，确保施工场地干净整洁，保障电气设备施工的顺利进行。
三、电气设备安装施工1. 施工方案确认：在进行电气设备安装时，应根据设计方案和施工要求，进行合理的工艺组织，确保施工流程的合理性和安全性。
2. 设备安装调试：对电气设备的安装过程，应认真做好设备的焊接、接地及接线等工作，确保设备安装牢固稳定，以及设备功能正常。
3. 电气线路铺设：对电气线路的铺设和连接，应根据设计要求进行布局和连接，确保线路的稳定连接和安全可靠。
4. 功能测试调试：在电气设备安装完成后，需进行设备的功能测试和调试，确保设备运行正常、无故障并达到设计要求。
四、电气设备维护保养1. 定期检查维护：为了确保园林景观工程的电气设备正常运行和安全性，应进行定期的设备检查和维护，及时发现和修复设备故障。
2. 安全隐患排查：定期对电气设备进行安全隐患排查，确保设备周围环境安全，预防设备安全隐患，维护设备的稳定运行。
建筑电气工程量计算方法
建筑电气工程量计算方法
1.设计图纸分析：仔细阅读设计图纸，理解每个电气设备的安装位置、规格要求以及电线电缆的布置方式。
2.编制清单：根据设计图纸，逐一列出需要安装的电气设备、电线电缆、开关面板、灯具等物料。
3.计算设备数量：根据设计图纸上所示的设备位置和装置规格，结合
相关标准规范，计算每种设备的数量。
4.计算电线电缆长度：根据设计图纸中电线电缆的布置方式，计算每
根电线电缆的长度，并结合标准规范确定电线电缆的规格。
5.计算开关面板数量：根据设计图纸中所示的开关面板位置和数量要求，计算需要的开关面板数量。
6.计算灯具数量：根据设计图纸中所示的灯具位置和数量要求，计算
需要的灯具数量。
7.计算人工时间和数量：根据施工工序和标准规范，估计完成每项工
作所需的时间和人工数量。
8.统计总量：将以上计算结果进行统计，得出总量，并根据实际情况
留出一定的余量。
建筑电气工程量计算需要根据不同项目的要求和实际情况进行具体计算，并参考相关标准和规范进行合理估算。
在计算过程中，需要仔细研读
设计图纸，理解每个电气设备的功能和规格要求，并结合施工工序和施工
要求进行合理分析和计算。
同时，需要注意与其他工程量的配套和协调，
确保工程设备和人工的合理安排。
建筑电气工程量计算的准确性对于施工过程和工程质量的控制具有重要意义。
只有合理、准确地计算电气工程量，才能确保施工过程的顺利进行和工程质量的稳定。
因此，建筑电气工程量计算需要严格遵守相关标准和规范，确保计算结果的准确性和合理性。

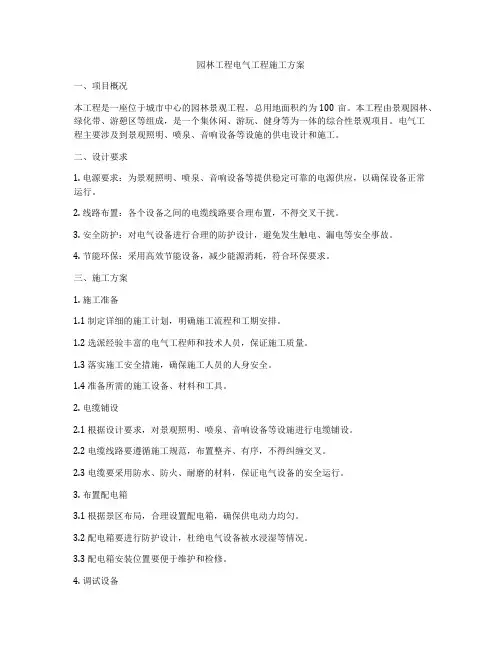

园林工程电气工程施工方案
园林工程电气工程施工方案一、项目概况本工程是一座位于城市中心的园林景观工程，总用地面积约为100亩。
本工程由景观园林、绿化带、游憩区等组成，是一个集休闲、游玩、健身等为一体的综合性景观项目。
电气工程主要涉及到景观照明、喷泉、音响设备等设施的供电设计和施工。
二、设计要求1. 电源要求：为景观照明、喷泉、音响设备等提供稳定可靠的电源供应，以确保设备正常运行。
2. 线路布置：各个设备之间的电缆线路要合理布置，不得交叉干扰。
3. 安全防护：对电气设备进行合理的防护设计，避免发生触电、漏电等安全事故。
4. 节能环保：采用高效节能设备，减少能源消耗，符合环保要求。
三、施工方案1. 施工准备1.1 制定详细的施工计划，明确施工流程和工期安排。
1.2 选派经验丰富的电气工程师和技术人员，保证施工质量。
1.3 落实施工安全措施，确保施工人员的人身安全。
1.4 准备所需的施工设备、材料和工具。
2. 电缆铺设2.1 根据设计要求，对景观照明、喷泉、音响设备等设施进行电缆铺设。
2.2 电缆线路要遵循施工规范，布置整齐、有序，不得纠缠交叉。
2.3 电缆要采用防水、防火、耐磨的材料，保证电气设备的安全运行。
3. 布置配电箱3.1 根据景区布局，合理设置配电箱，确保供电动力均匀。
3.2 配电箱要进行防护设计，杜绝电气设备被水浸湿等情况。
3.3 配电箱安装位置要便于维护和检修。
4. 调试设备4.1 电气设备安装完成后，进行初步调试，检测设备是否正常运行。
4.2 对景观照明、喷泉、音响设备等进行调试，调整光线、声音等参数至理想状态。
4.3 确保设备运行稳定可靠，不出现故障。
5. 完善安全措施5.1 进行电气设备的安全漏电检测，确保设备的绝缘状况良好。
5.2 设置过载保护、漏电保护等安全设备，防止电气设备发生异常运行。
5.3 做好安全标识，提醒游客和工作人员注意电气设备的安全使用。
六、工程验收1. 验收前应对电气设备进行全面检测，保证各设备运行正常。
园林工程计量与计价-第6章 园林景观工程计量与计价
1 050301005001 点风景石 太湖石
块
1
2500×2000×1700，基
础详见图
• 例4：某公园内设计有5组石桌石凳，石桌 直径700mm，结构如图，求石桌石凳清单 工程量。
• 解：石桌石凳：5个
序号
项目编码
1 050305006001
分部分项工程量清单
项目名称
项目特征
计量单位 工程数量
项目特征
计量单位 工程数量
300×30防腐菠萝格木
m3
柱，螺栓连接
160×300防腐菠萝格木
m3
梁，螺栓连接
100×250×4500防腐菠
m3
萝格小游园内有一土山丘，如图所示，山丘水 平投影外接矩形长8m，宽5m，高6m。求清单 工程量。
• 解：土山丘体积V=8×5×6×1/3=80.00m3
×0.16×0.3=1.575m3 • 100×250×4500 防 腐 菠 萝 格 木 椽 ：
V=0.1×0.25×4.5×35=1.275m3
序号 1
项目编码 050304004001
2 050304004002
3 050304004003
分部分项工程量清单
项目名称 木花架柱、梁 木花架柱、梁 木花架柱、梁
分部分项工程量清单
项目编码
序 号
项目名称
项目特征
1 05030100100 堆筑土山丘 高6m，底外接矩形
1
8m×5m
计量单位 工程数量
m3
80.00
• 例3：如图所示为一个单体太湖石景石平面及断 面示意图，求清单工程量。
• 解：点风景石1块
分部分项工程量清单
项目编码 项目名称
园林水电设计方法及计算
园林景观水电设计方法及计算一、给水设计（1）、绿化给水设计绿化给水一般可分为：快速取水器给水、自动喷灌系统给水、滴灌。
（具体采用何种方式给水需与甲方沟通确定）1、快速取水器给水：目前应用较广泛，具有前期投入少、耗水量大、后期养护需大量人工等特点。
可用于市政广场、公园、道路（道路中央分隔带慎用）和住宅小区绿化浇灌用水。
绿化取水点布置较灵活，一般采取沿路每隔30-44m（为方便施工间距应为偶数）布置为宜，使用时接15-25米软胶管浇灌。
绿化面积过深入，人工不易浇到的地方不宜采用此方式。
2、自动喷灌系统给水：该绿化给水系统具有前期投入大、节水效果明显、后期养护需工量少等特点。
可用于足球场、市政广场、公园、道路和住宅小区内较大面积绿化的浇灌用水，但是周围不得有密集的大树等，否则影响绿化浇水的效果。
该系统一般需同时设置自动喷灌喷头、电磁阀、电磁阀控制器、雨量传感器等来实现给水的自动化。
3、滴灌：滴灌给水系统目前广泛用于农业给水，园林中主要用于园林名贵树木、高架桥垂直绿化等的给水。
（2）、各取水方式计算1、快速取水器取水给水：一般在住宅类的园林景观设计中考虑每个组团中同时开启快速取水器数不超过3个来确定管道设计流量；对于市政管道一般按照全部用水量的30%-40%来确定管道最大设计流量，如果管道过长可根据管道流量经计算沿程损失和局部损失后适当放大以确保末端压力的满足喷头要求。
园林景观给水管道一般为塑料管，塑料管沿程水头损失，可按下列公式计算：h j=λ×l/d j×v2/2g式中λ――沿程阻力系数l――管道长度（m）d j――管道计算内径（m）v――管道断面水流平均速度（m/s）g――重力加速度9.81（m/s2）注：λ与管道的相对当量粗糙度（△/ d j）和雷偌数（Re）有关，可查表获得。
其中：△为管道当量粗糙度（mm）。
管道沿程流量损失计算可参考计算软件《管道水力计算》。
一般管道设计应根据不同需求分多分支控制，各回路均能单独操作、控制，且面积大的项目宜采用环状管网以确保供水的稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（八）电缆
1、直埋电缆的挖、填土(石)方，除特殊要求外，可按下表计算土方量：
直埋电缆的挖、填土(石)方量
注：①两根以内的电缆沟，系按上口宽度600mm、下口宽度400mm、深度900mm计算的常规土方量(深度按规范的最低标准)；
②每增加一根电缆，其宽度增加170mm；
③以上土方量系按埋深从自然地坪起算，如设计埋深超过900mm时，多挖的土方量应另行计算。
2、电缆沟盖板揭、盖项目，按每揭或每盖一次以延长米计算，如又揭又盖，则按两次计算。
3、电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度：
①横穿道路，按路基宽度两端各增加2m。
②垂直敷设时，管口距地面增加2m。
③穿过建筑物外墙时，按基础外缘以外增加1m。
④穿过排水沟时，按沟壁外缘以外增加1m。
4、电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工图的，一般按沟深0.9m、沟宽按最外边的保护管两侧边缘外各增加0.3m工作面计算。
5、电缆敷设按单根以延长米计算，一个沟内(或架上)敷设三根各长100m的电缆，应按300m计算，以此类推。
6、电缆敷设长度应根据敷设路径的水平和垂直敷设长度，按下表增
加附加长度：
电缆敷设的附加长度
注：电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。
7、电缆终端头及中间头均以“个”为计量单位，电力电缆和控制电缆均按一根电缆有两个终端头考虑。
中间电缆头设计有图示的，按设计确定；设计没有规定的，按实际情况计算(或按平均250m一个中间头考虑)。
（九）防雷及接地装置
1、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算，若设计有管帽时，管帽量按加工件计算。
2、接地母线敷设，按设计长度以“m”为计量单位计算工程。
接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算，计算主材费时应另增加规定的损耗率。
3、接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。
1、各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米”为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒
所占长度。
2、配管工程中未包括钢索架设及拉紧装置、接线箱、盒、支架的制作安装，其工程量应另行计算。
3、管内穿线的工程量，应区别线路性质、导线材质、导线截面，以单线“延长米”为计量单位计算。
线路分支接头线的长度已综合考虑在项目基价中，不得另行计算。
照明线路中的导线截面大于或等于6mm2以上时，应执行动力线路穿线相应项目。
4、线夹配线工程量，应区别线夹材质（塑料、瓷质）、线式（两线、三线）、敷设位置（木、砖、混凝土结构）以及导线规格，以线路“延长米”为计量单位计算。
15、配线进入开关箱、柜、板的预留线，按下表规定的长度，分别计入相应的工程量。
导线预留长度表(每一根线)
16、路灯安装工程，应区别不同臂长，不同灯数，以“套”为计量单位计算。
工厂厂区内、住宅小区内路灯安装执行本册项目，城市道路的路灯安装执行《市政工程计价定额》。
路灯安装范围见下：
17、开关、按钮安装的工程量，应区别开关、按钮安装形式，开关、按钮种类，开关极数以及单控与双控，以“套”为计量单位计算。
18、插座安装的工程量，应区别电源相数、额定电流、插座安装形式、插座插孔个数，以“套”为计量单位计算。
19、安全变压器安装的工程量，应按安全变压器容量，以“台”为计量单位计算。
20、电铃、电铃号码牌箱安装的工程量，应按电铃直径、电铃号牌箱规格（号），以“套”为计量单位计算。
21、门铃安装工程量，应按门铃安装形式，以“个”为计量单位计算。
22、风扇安装的工程量，应按风扇种类，以“台”为计量单位计算。
23、盘管风机三速开关、请勿打扰灯，须刨插座安装的工程量，以“套”为计量单位计算。
