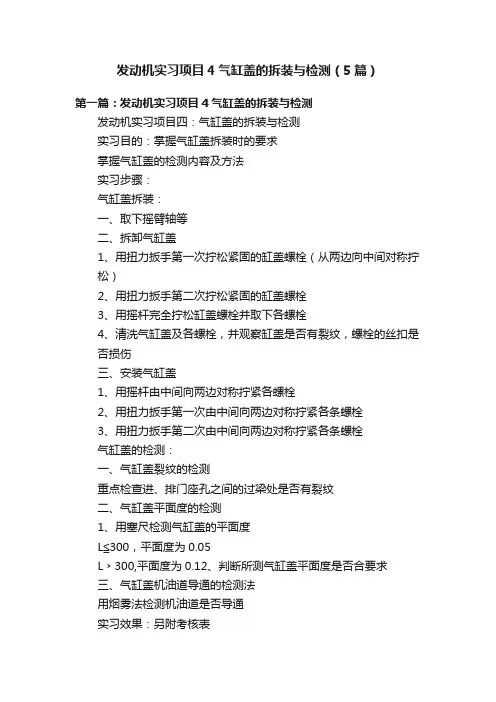

发动机实习项目4气缸盖的拆装与检测（5篇）第一篇：发动机实习项目4气缸盖的拆装与检测发动机实习项目四：气缸盖的拆装与检测实习目的：掌握气缸盖拆装时的要求掌握气缸盖的检测内容及方法实习步骤：气缸盖拆装：一、取下摇臂轴等二、拆卸气缸盖1、用扭力扳手第一次拧松紧固的缸盖螺栓（从两边向中间对称拧松）2、用扭力扳手第二次拧松紧固的缸盖螺栓3、用摇杆完全拧松缸盖螺栓并取下各螺栓4、清洗气缸盖及各螺栓，并观察缸盖是否有裂纹，螺栓的丝扣是否损伤三、安装气缸盖1、用摇杆由中间向两边对称拧紧各螺栓2、用扭力扳手第一次由中间向两边对称拧紧各条螺栓3、用扭力扳手第二次由中间向两边对称拧紧各条螺栓气缸盖的检测：一、气缸盖裂纹的检测重点检查进、排门座孔之间的过梁处是否有裂纹二、气缸盖平面度的检测1、用塞尺检测气缸盖的平面度L≦300，平面度为0.05L﹥300,平面度为0.12、判断所测气缸盖平面度是否合要求三、气缸盖机油道导通的检测法用烟雾法检测机油道是否导通实习效果：另附考核表第二篇：发动机缸盖拆装考核标准发动机拆装考核标准学号拆装部件捷达发动机检准备工作2、正确选用发动机拆装工具1、拆下发动机外部附件（1）将正时皮带护罩取下,方法正确（2）熟练放松张紧轮，并取下同步带，方法正确（3）熟练拆卸凸轮轴方法正确操（4）熟练拆卸气缸盖螺丝，并取下气缸换气缸垫作2、安装步骤（1）熟练安装气缸盖螺丝，拧紧力矩为29N.M+90 度方法正确（2）安装凸轮轴，并把凸轮轴正时齿轮记号摆正，方法正确3、对正时步骤（1）旋转曲轴，使曲轴正时标记摆正，方法正确（2）将同步带装到曲轴及凸轮轴正时齿轮上，并拧紧张紧轮，调整松紧度，方法正确。
（3）安装同步带护罩方法正确5、操作符合安全规程，文明生产 4 10 5 5 10 3 3 4 5 4 10 2 2 2 修班级名称规定时间步骤考生姓名 15 分钟总成绩标准 1 得分1、仔细阅读工单步骤评语及说明第三篇：实习一：柴油机气缸盖的拆装与检查实习一：柴油机气缸盖的拆装与检查实习目的：1.正确选取和使用工具；2.了解气缸盖及其附件的结构和特征；3.对气缸盖及其附件的正确拆装；4.对气缸盖及其附件进行清洁与检查并判断损坏形式。
任务2.1.2气缸盖拆装与检测
变型情况，通常能整型的话，可以维修、可以维修，通常都建 议更换。
汽车工程系
6
气缸盖的损伤：破裂、变型等
破裂损伤形成原因：
1.因其工作环境温度不均匀，导致热应力产生，在薄弱 环节因刚度不足而产生破裂。
2.维修时必须放干冷却水。
3.应该选用专业工具（扭力扳手）进行，对其紧固螺丝 的拆卸按照一定的顺序进行。为了均匀的分散紧固力， 应采取从两边至中间进行交叉法拆卸。
4.全部螺丝第一次全部卸力，最后由2-3次实现取下缸
盖。
汽车工程系
12
维修注意事项
检修过程：拆卸的零部件应进行全面的清洁、清洗，再 按照正确的各项检查方法及程序进行，确定零部件为 待检、待修、待换并及时上报。
9
检验标准
检验标准： 气缸盖长度L≤300mm，允许其平面公差在0.05mm； 气缸盖长度L≤300mm，允许其平面公差在0.1mm； 测量之前前期准备工作：
检验前应彻底清除平面上的水垢、积炭、清除毛刺，铲 平或刮平螺孔周围的轻微凸起。
维修：
如要出现类似情况，可采用铲削、磨削的方法进行维修。 但其磨削量也有一定的极限值。一般缸盖在维修时基 本与气缸体同时进行，其最多只可以进行三次磨削， 最大极限不得超过10S、级。过度磨削会影响燃烧室 容积，导致压缩比变动。影响发动机的正常工作。
汽车工程系
15
磨料磨损的形成原因
1.机油本身质量问题，含杂太多。 2.在吸进的混合气当中，因为过滤不良，其中夹杂粉尘吸入，
并随可燃混合气冲击在气缸壁表面的机油油膜上，形成粒 状物并参与润滑。导致摩擦并加剧磨损。
气缸盖的拆装课件
九、汽缸盖装配
JV发动机汽缸盖的拆装
第四次 连续拧紧 1/4圈（90°）
第三次为75 N·m
JV发动机缸盖螺栓拧紧顺序
第二次为60 N·m
第一次的扭紧力矩为40N·m
JV发动机缸盖螺栓拆卸顺序
马鞍山职教中心汽车教研室
九、汽缸盖装配
JV发动机汽缸盖的拆装
缸盖螺栓装配
先用手拧上缸盖螺栓
再用棘轮、摇杆、弯杆进行旋紧
最后用公斤扳手分么样的后果？
答案：螺栓与螺母容易出现“咬牙”，从而损坏螺纹，最终使螺
栓和螺母失效。
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
九、汽缸盖装配
小组讨论
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
谢谢！
See you!
马鞍山职教中心汽车教研室
用，如果可以如何综合是最科学？
行综合应
思考：拆卸螺栓有这么多的学问，那装配螺栓是否也
有什么特别呢?
我来想一想？
思考暂且不回答
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
七、JV发动机汽缸盖的清洗
如果JV发动机缸盖螺栓的螺纹空中如果有未 清理干净的液体是否可以装配？如果盲孔 有水油会有哪些后果？
a)发动机受热液体膨胀会 胀裂缸体。 b)使螺栓在上紧后有个向 上的力，使螺栓容易松 动。
5、汽缸体平面度的检查
汽缸盖的平度与汽缸盖平面度测量 方法相同， 平面度为0.10mm。
马鞍山职教中心汽车教研室
九、汽缸盖装配
1、汽缸垫的装配
JV发动机汽缸盖的拆装
目的：学会JV发动机汽缸垫的安装
安装汽缸垫时，衬垫上刻有 “OBEN TOP”的一面对着汽缸 盖。
项目3___气缸盖和气缸垫的拆装与检修
一、气缸盖、气缸垫和气缸盖罩结构
气缸盖罩 衬垫
气缸盖 安装火花塞
气缸垫
1.气缸盖
功用：密封气缸的上部，与活塞、气缸等共同构成燃烧室。 材料：灰铸铁或合金铸铁，铝合金。 工作条件：由于接触温度很高的燃气，所承受的热负荷很大。 结构:气缸盖上有冷却水套、燃烧室、进排气门道、气门导管 孔和进排气门座、火花塞孔（汽油机）或喷油器座孔。
项目3 气缸盖和气缸垫的 拆装与检修
课题引入
一位客户反映其汽车的动力性很差，燃油及 机油消耗量大。该车使用年限较长，发动机 无大修记录，通过汽缸压力的检测，测试值 低于技术要求，从火花塞孔向汽缸注入少量 机油进行湿汽缸压力测试，重测的气缸压力 与第一次相近，表明是进、排气门或气缸衬 垫不密封，因此需要对缸盖等进行解体检测。
4、检查气缸盖平面度
将气缸盖翻过来，把刀形样板尺放到气缸盖下表面上，用厚薄规检查 气缸盖的平面度，如下图所示。气缸盖的平面度最大不得超过0.1mm， 如超过最大极限值，应予以修理或更换。
气缸盖下平面变形检查顺序
汽缸盖进排气歧管结合面的平面度，测量时只测量对角线的两个位置。
气缸盖下平面变形检查记录
使用塞尺测量时，应根据间隙的大小，先用较薄片试插，逐步 加厚，可以一片或数片重叠在一起插入间隙内，插入深度应在
20mm左右。
使用前必须将钢片擦净，还应尽量减少重叠使用的片数， 因为片数重叠过多会增加测量误差。
例如，用0.2mm的塞尺片刚好能插入两工件的缝隙中，而0.3mm的塞尺片插不进， 则说明两工件的结合间隙为0.2mm。
方向变形量 气缸盖下平 面
位置1 (mm)
位置2 (mm)
位置3 (mm)
位置4 (mm)
位置5 (mm)
