MAGNETROL浮球液位开关检修规程
浮球液位计开关安全操作及保养规程
浮球液位计开关安全操作及保养规程浮球液位计开关是一种用于液体介质液位检测的装置，主要由浮球、传输杆、电器和管路等组成。
浮球主要起到液位探测作用，当液位升高时，浮球也跟着升高，当液位下降时，浮球也跟着下降，通过与传输杆的作用，传达给电器进行信号输出，实现对液位状态的监测和控制。
本文将为您介绍浮球液位计开关的安全操作和保养规程。
安全操作规程安全操作是使用浮球液位计开关的前提，也是保障人身安全和设备正常运行的必要条件，遵守安全操作规程可以降低安全事故的发生率。
下面列出几条浮球液位计开关的安全操作规程：1.操作人员应熟悉浮球液位计开关的结构、性能和使用方法，并严格按照使用说明书进行操作，切勿随意拆卸、改装和修理。
2.操作人员应经过专门培训和考核，取得相关资格证书后才能进行操作，未获得资格证书的人员不得操作。
3.在进行操作前，应仔细检查浮球液位计开关是否完好，包括液位计、电气设备和管路等，如发现故障或异常情况需要及时报修或更换。
4.严禁对浮球液位计开关进行过载或误操作，如人为将设备超负荷使用或长时间振击、冲击等，会导致设备损坏、电气设备故障或人身安全事故。
5.操作人员应佩戴个人防护装备，在作业过程中务必遵守劳动安全和环保要求，保持清洁卫生。
保养规程保养是保障浮球液位计开关长期稳定运行和减少维修成本的关键。
有效的保养能够延长浮球液位计开关的使用寿命，提高设备可靠性和安全性。
下面列出几条浮球液位计开关的保养规程：1.定期对浮球液位计开关进行清洁，去除沉积物和污垢，避免日积月累引起设备磨损和氧化。
2.定期检查浮球液位计开关的电气部件和线路是否破损或老化，及时更换或修理。
3.对传输杆、液位管道和阀门等部位进行检查和维护，确保运行畅通。
4.定期对液位计和管道进行校验，检查运行是否正常，并进行记录和备份。
5.操作人员应学习设备手册和操作流程，定期进行设备维护计划的审核和总结，不断完善保养措施。
总结浮球液位计开关作为一种重要的工业自动化设备，在工业生产中有着广泛的应用。
液位开关检修规程完整
液位开关检修规程1 设备概况及规1.1 设备概况液位开关用于监视容器中液面的位置。
用于监视水位、油位、酸位、碱位的液位开关选用了不同型号、不同测量原理的液位开关。
目前常用的液位开关有两种型号：一种是浮子型, 如FQ8型、NS287-71-SIS3 AIR3型、FS-100系列、FB-7000系列；另一种是电极型，如AQUALIAN1000型。
1.2设备规1.2.1浮子型液位开关工作原理浮子型液位开关的结构有几种，下面介绍其中较为典型、结构较为复杂并可调整的一种液位开关。
液位开关的测量筒通过上下两根连接管道与被测容器相连通，形成连通器，所以测量筒的液面高度即为被测容器的液面高度。
位于测量筒的浮子随液面高低变化而沿磁性套管上下移动，浮子上软铁上下运动带动了微动开关上磁钢以及与磁钢垂直相连的连杆逆时针或顺时针转动，杠杆原理的作用使微动开关吸合或脱开。
这种类型的液位开关存在切换差值，差值的大小取决于两块磁钢的距离。
磁钢的距离是固定的，所以该差值不可调整。
液位开关图1 液位开关现场安装图杠杆机构在壳体上的上下位置是可以调整的，上下位置的调整也就是改变了液位开关的定值，所以液位开关的设定值在一定围可调。
但由于液位开关的安装是固定的，设定值基本上不用调整，如果调整也只是调整开关动作的灵敏度。
主机、小机润滑油箱/液力油箱的油位开关安装于油箱的顶部，液位开关的浮子直接浸入被测液体中，所以这种类型液位开关只能进行一般性的检查而不用进行校验。
用于测量污水坑、污油坑液位的液位开关是另一种浮子型液位开关，浮子部安装了常开或常闭开关，浮子与一绳子相连，绳子的一端是固定的，通过调整与浮子相连的绳子的长度就可以改变液位开关的定值。
1.2.2电极型液位开关工作原理电极型液位开关是利用被测液体的电导性来测量液位的，所以只适合于导电度较高的液体。
当被测液体的液位变化时引起安装于不同高度的电极相应的控制线圈得电或失电，从而驱动开关吸合或断开。

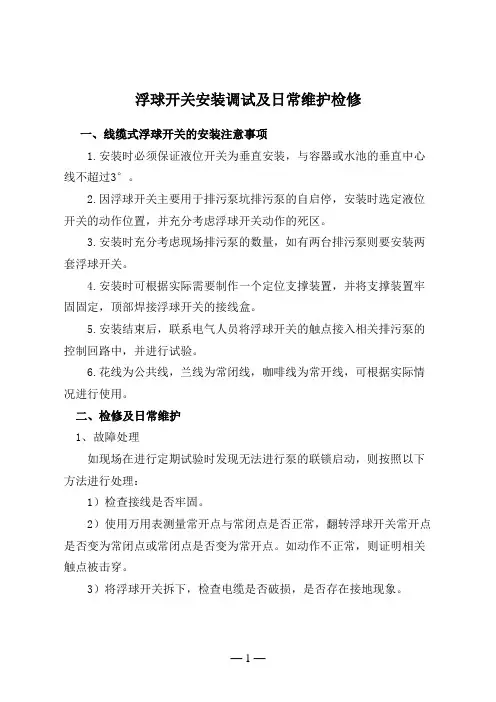

浮球开关安装调试及日常维护检修
浮球开关安装调试及日常维护检修
一、线缆式浮球开关的安装注意事项
1.安装时必须保证液位开关为垂直安装，与容器或水池的垂直中心线不超过3°。
2.因浮球开关主要用于排污泵坑排污泵的自启停，安装时选定液位开关的动作位置，并充分考虑浮球开关动作的死区。
3.安装时充分考虑现场排污泵的数量，如有两台排污泵则要安装两套浮球开关。
4.安装时可根据实际需要制作一个定位支撑装置，并将支撑装置牢固固定，顶部焊接浮球开关的接线盒。
5.安装结束后，联系电气人员将浮球开关的触点接入相关排污泵的控制回路中，并进行试验。
6.花线为公共线，兰线为常闭线，咖啡线为常开线，可根据实际情况进行使用。
二、检修及日常维护
1、故障处理
如现场在进行定期试验时发现无法进行泵的联锁启动，则按照以下方法进行处理：
1）检查接线是否牢固。
2）使用万用表测量常开点与常闭点是否正常，翻转浮球开关常开点是否变为常闭点或常闭点是否变为常开点。
如动作不正常，则证明相关触点被击穿。
3）将浮球开关拆下，检查电缆是否破损，是否存在接地现象。
4）排查1、2条后，则证明浮球开关故障，因此浮球开关的特殊性，无法进行维修，必须将此浮球开关进行更换。
5）如检查上述均未出现任何问题，则联系电气人员检查其控制回路。
2、日常维护
1)外壳、外露部件表面应光洁完好，不得有变形，标志牌应清楚。
2)紧固件应牢固可靠，不得有松动、脱落等现象
3)接线牢固，固定接线螺栓弹簧垫齐全。
4)电缆金属套管完好，长度合适，固定牢固。

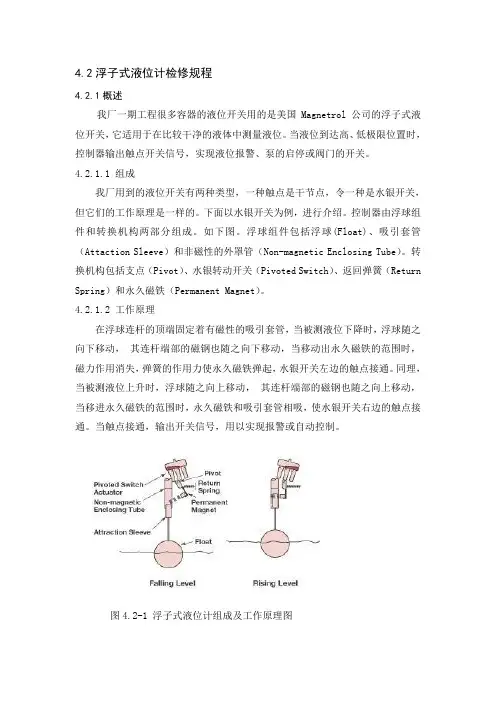

4.2浮子式液位计检修规程(1)
4.2浮子式液位计检修规程4.2.1概述我厂一期工程很多容器的液位开关用的是美国Magnetrol公司的浮子式液位开关，它适用于在比较干净的液体中测量液位。
当液位到达高、低极限位置时，控制器输出触点开关信号，实现液位报警、泵的启停或阀门的开关。
4.2.1.1 组成我厂用到的液位开关有两种类型，一种触点是干节点，令一种是水银开关，但它们的工作原理是一样的。
下面以水银开关为例，进行介绍。
控制器由浮球组件和转换机构两部分组成。
如下图。
浮球组件包括浮球(Float)、吸引套管（Attaction Sleeve）和非磁性的外罩管（Non-magnetic Enclosing Tube）。
转换机构包括支点（Pivot）、水银转动开关（Pivoted Switch）、返回弹簧（Return Spring）和永久磁铁（Permanent Magnet）。
4.2.1.2 工作原理在浮球连杆的顶端固定着有磁性的吸引套管，当被测液位下降时，浮球随之向下移动，其连杆端部的磁钢也随之向下移动，当移动出永久磁铁的范围时，磁力作用消失，弹簧的作用力使永久磁铁弹起，水银开关左边的触点接通。
同理，当被测液位上升时，浮球随之向上移动，其连杆端部的磁钢也随之向上移动，当移进永久磁铁的范围时，永久磁铁和吸引套管相吸，使水银开关右边的触点接通。
当触点接通，输出开关信号，用以实现报警或自动控制。
图4.2-1 浮子式液位计组成及工作原理图非磁性的外罩管管使得转换机构与浮球间无机械联系，与被测液体完全隔离，不至于因为介质中的杂质阻碍转换机构的动作动作，因此，动作灵活，工作可靠，使用寿命长。
4.2.2 设备规范4.2.2.1 规格型号：Model No. B73-1B30-BNPINPUT:120VAC,50/60HzOUTPUT：15AMPSAMB TEMP: -40-160FMAX Pressure ：300PsiG@100F4.2.2.2 规格型号：Model No. B40-5C20-3NBINPUT:120VAC,50/60HzOUTPUT：15AMPSAMB TEMP: -40-160FMAX Pressure ：300PsiG@100F4.2.3 检修周期随机组的大、小修检修。
浮子传感器液位开关安全操作及保养规程
浮子传感器液位开关安全操作及保养规程浮子传感器液位开关是一种广泛应用于各种工业和家庭设备中的电子器件。
它们的作用是检测液位的变化并控制开关。
在这篇文章中，我们将讨论浮子传感器液位开关的操作方法和保养规程，以确保其安全可靠地运行。
浮子传感器的工作原理浮子传感器的工作基于典型的弗洛伊德现象，即物体的密度决定了其在液体中的浮力。
在简单的浮子传感器中，一个漂浮在液体表面上的球体或圆柱体被连接到一个开关。
当液位升高（例如，由于液体的添加）时，浮球上升并使开关接通，而当液位下降时，浮球下降并使开关断开。
操作规程浮子传感器液位开关是一种简单的电子器件，但你要小心谨慎地操作它，以确保其长期的可靠性。
遵循下面的操作规程是非常必要的。
正确接线首先，确保浮子传感器液位开关已正确接线。
如果不确定如何接线，可以参考产品说明书或咨询相关专业人员。
另外，请确保电缆通路在安装时隔离到足够的高度，并处于安全的位置，以避免公司职员意外绊倒。
安全操作在处理液体和操作浮子传感器液位开关时，请始终遵循安全规定。
务必戴上防护手套和护目镜，以避免因液体溅入眼睛或手部受伤等危险发生。
防止泄漏在使用浮子传感器液位开关时，要确保不会发生泄漏。
液体泄漏将会对地面和大气造成污染，同时可能会引起火灾或爆炸。
防止泄漏的关键是在安装和使用产品时严格遵循现行的安全操作指南。
保持清洁经常清洗和保养浮子传感器液位开关也是很重要的。
应定期清除和检查连线和机械装置的连接处是否有破损、裂缝或离位，需要将清洁剂喷洒在浮球、配重、护套、电线等组成部分上，以减少腐蚀和生锈初始阶段对其造成的影响，并做到定期更换清洁剂。
保养规程为确保浮子传感器液位开关的正常运行，建议制定一个保养计划。
下面是一些保养规程：监测传感器的输出信号在正常操作中，持续监测浮子传感器液位开关的输出信号。
出现异常情况，应立即检查并定位问题，以便采取合适的措施进行修理。
定期检查设备每年至少检查一次浮子传感器的所有部件，特别是浮球、机械装置和电子接线部分。
Magnetrol浮筒校验作业指导书作业指导书
Magnetrol浮筒校验作业指导书作业指导书Magnetrol浮筒校验作业指导书一、引言浮筒是一种常用的液位测量仪表，广泛应用于工业领域。
为了保证浮筒的准确性和可靠性，需要进行定期的校验作业。
本作业指导书旨在提供Magnetrol浮筒校验作业的详细步骤和注意事项。
二、校验设备和工具准备1. 校验仪表：准备一台精确可靠的液位校验仪表。
2. 校验液体：根据需要校验的液位范围，选择合适的校验液体。
3. 校验工具：包括尺子、卷尺、温度计等。
三、校验前的准备工作1. 确认校验对象：确定需要校验的Magnetrol浮筒型号和规格。
2. 校验前检查：检查浮筒是否有损坏或松动的部件，如有需要及时修复或更换。
3. 清洁浮筒：将浮筒表面的污垢清洗干净，确保校验的准确性。
四、校验步骤1. 安装浮筒：按照Magnetrol浮筒的安装要求，正确安装浮筒到被测液位容器上。
2. 校验仪表连接：将校验仪表与浮筒的信号线连接，确保连接牢固可靠。
3. 校验液体注入：将校验液体缓慢注入液位容器中，同时观察校验仪表的读数。
4. 校验液位记录：根据校验液体的注入情况和校验仪表的读数，记录下不同液位对应的校验数值。
5. 校验数值比对：将校验数值与浮筒的标定数值进行比对，判断浮筒的准确性。
6. 校验结果判定：根据校验数值的比对结果，判定浮筒是否符合要求。
7. 校验报告撰写：根据校验结果，撰写详细的校验报告，包括校验日期、校验人员、校验仪表型号、校验液体信息等。
五、注意事项1. 安全第一：在进行校验作业时，要注意安全操作，避免发生意外事故。
2. 操作规范：按照Magnetrol浮筒的操作规范进行校验，确保校验结果的准确性。
3. 校验环境：校验时要保持环境的稳定，避免外界因素对校验结果的影响。
4. 校验周期：根据浮筒的使用情况和要求，制定合理的校验周期，定期进行校验作业。
5. 维护保养：校验后，及时对浮筒进行维护保养，确保其长期稳定的工作性能。
仪表自动化控制岗位维护操作规则浮筒液位计维护与检修规程
浮筒液位计维护与检修规程9. 1主题内容与适用范围9.1.1主题内容本规程规定了浮筒液位计检修周期和内容、投运与验收、维护与故障处理。
9.1.2适用范围本规程适用于我公司化工装置中在线使用的FIE1DVUE°R D1C-3000型扭力管式浮筒液位计和MAGNETRO1O R E3型位移式浮筒液位计的维护与检修（以下简称仪表）,其他同类型仪表亦可参照使用。
9.2基本工作原理9.2.1构成及功能D扭力管式浮筒液位计是由浮筒室（内浮筒没有浮筒室）、浮筒、扭力管系统以及电子测量系统等共同组成。
2）位移式浮筒液位计由五个基本部分组成：浮筒室（内浮筒没有浮筒室）、浮筒、弹簧、磁钢室和指示器。
3）这两中浮筒在结构上最大的区别就是：浮力测量部分。
9.2.2基本工作原理D扭力管式浮筒液位计的基本工作原理：浮筒通常浸没在浮筒室内的液体中，和扭力管系统刚性连接，扭力管系统所承受的力是浮筒自重减去浮筒所受的浮力的净值，在这种合力共同作用下的扭力管会扭转一定角度。
浮筒室内液体的位置、密度或者界位高低的变化会引起浸没在液体中的浮筒受到的浮力变化，进而使得扭管转角也随之变化。
这种变化被传递到和扭力管刚性连接的传感器，使得传感器输出电压变化，进而被电子部件放大并且转换为电流输出。
智能浮筒液位计的变送器采用的是微控制器和相关的电子线路测量过程变量，具备电流输出，驱动1CD显示以及提供HART 通信能力。
2）位移式浮筒液位计的基本工作原理：浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧弹力的复合作用O当这三个力达到平衡时，浮筒就静止在某一位置。
当液位发生变化时,浮筒所受浮力相应改变，平衡状态被打破，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。
弹簧的伸缩使其与刚性连接的磁钢产生位移O这样，通过指示器内磁感应元件和传动装置使其指示出液位。
3）其实这两种浮筒的测量原理基本相同，唯一的区别就是：浮力的测量方法不同。
9.3主要技术指标9.4.1主要技术性能及规格检测方法：扭矩管式；测量范围：最小量程：。
Magnetrol浮筒校验作业指导书作业指导书
Magnetrol浮筒校验作业指导书作业指导书标题：Magnetrol浮筒校验作业指导书引言概述：Magnetrol浮筒是一种常用的液位测量仪器，为了确保其正常运行和准确测量，定期的校验是必不可少的。
本文将详细介绍Magnetrol浮筒的校验作业指导书，帮助操作人员正确进行校验作业。
一、准备工作1.1 确认校验仪器和工具：在进行Magnetrol浮筒校验之前，需要确认所需的校验仪器和工具是否齐全，如校验仪、校验液、螺丝刀等。
1.2 检查浮筒安装位置：确保浮筒安装位置无遮挡物，可以顺利进行校验作业。
1.3 准备校验记录表：准备好校验记录表，记录每次校验的结果和数据。
二、校验前准备2.1 关闭液位控制系统：在进行校验之前，需要先关闭液位控制系统，避免干扰校验结果。
2.2 清洁浮筒表面：用干净的布或纸巾清洁浮筒表面，确保准确测量。
2.3 检查浮筒连接处：检查浮筒与管道连接处是否松动或漏水，确保浮筒安装牢固。
三、校验作业步骤3.1 校验液位显示：使用校验仪器对Magnetrol浮筒进行液位显示校验，记录测量结果。
3.2 校验报警功能：测试浮筒的报警功能是否正常，包括高液位报警和低液位报警。
3.3 校验输出信号：检查浮筒的输出信号是否准确，确保与控制系统的连接正常。
四、校验结果记录4.1 记录校验数据：将校验仪器测量的数据记录在校验记录表中，包括液位显示值、报警功能测试结果和输出信号数据。
4.2 分析校验结果：根据校验数据进行分析，判断Magnetrol浮筒是否正常运行。
4.3 处理异常情况：如果发现浮筒存在异常情况，及时进行处理和维修，确保其正常运行和准确测量。
五、校验后工作5.1 启动液位控制系统：在确认Magnetrol浮筒正常后，可以重新启动液位控制系统，恢复正常运行。
5.2 清理校验仪器：清理使用过的校验仪器和工具，保持其干净整洁。
5.3 完成校验记录：将校验记录表整理归档，方便后续查阅和追踪。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MAGNETROL浮球液位开关检修规程
目录
1.0目的 (2)
2.0范围 (2)
3.0参考 (2)
4.0HSE (2)
5.0定义 (2)
6.0责任 (2)
7.0检修规程 (2)
7.1简介 (2)
7.2安装 (3)
7.3安装检查 (3)
7.4调试及维修 (3)
8.0附录 (3)
1.0目的
制定本规程的目的在于为本规程的最终用户提供明确的内容和步骤，确保仪表维护检修人员在执行任务时能够在没有监督或很少监督的情况下，按照赛科规定的标准，以安全有效可靠的方式履行自身的职责。
2.0范围
本规程适用于：上海赛科各个生产装置
3.0参考
本规程参考了以下文件：
参照MAGNETROL网站
4.0HSE
在执行规程时，你若确认出未知的HSE风险，向你的直接主管进行汇报。
为了确保检修人员以及仪表设备本体的安全，在执行相关操作之前必须了解和参考以下的安全提示：
1禁止在爆炸性区域，打开处于带电工作状态的液位开关接线盖。
2禁止在雨天中，打开液位开关接线盖避免电气短路。
3禁止在带压情况下，拆除液位开关。
5.0定义
串联浮球----双开关
6.0责任
生产部工程服务仪表技术服务组
7.0检修规程
7.1简介
美国麦格球路MAGNETROL浮球液位开关用与液体的点，界面，偏移量测量。
是利用一个磁性开关机构与安装在浮球组件上的一块磁铁实现切换动作的.将两块磁铁隔离的是
一块非磁性的压力隔离物.随着液位的变化,浮球和浮球组件上的磁铁产生移动.浮球上的磁铁和开关机构上的磁铁互相排斥,使开关机构上的磁铁移动,引起开关机构动作,从而接通或断开回路.
7.2安装
此浮球液位开关是一种浮球式液位开关,采用螺纹或者法兰管连接,水平安装在储槽或容器上.紧凑型的结构使它可以安装在较小的容器上
1.安装时选择合适的安全栅可构成本安。
2.检查介质比重，温度，压力是否符合要求。
3.检查浮球组件是否灵活。
4.用手抬动浮球,用万用表测量接点好坏。
5.不可安装在进出口的周围，避免浮球摇动
6.使用防护罩，以避免直接的日晒雨淋
7.3安装检查
1.从外观上检查仪表是否损坏。
2.检查仪表是否符合测量点的技术要求。
3.检查测量点与实际液位点的位置。
4.检查电缆接口是否拧紧。
法兰是否漏。
7.4调试及维修
1.打开电源
2.联系工艺加液位，检查液位到安装位置时浮球开关接点是否动作。
3.浮球开关不动作
a.检查浮球是否动作
b.浮球是否渗入介质,而不能浮起
c.磁性开关机构和浮球组件上的磁铁是否位置正确
d.介质比重是否改变
e.浮球是否有介质粘附,浮球传动处是否有杂质卡
8.0附录
无。
