【高考】2017年真题 7 静电场
2017年高考物理试题分项版汇编系列 专题09 静电场(含解析)
专题09 静电场一、单选题1．如图所示，在电场有M、N两点，则（）A. M点的电势比N点的电势高B. M点的电场强度比N点的电场强度大C. 正电荷在M点的电势能比在N点的电势能大D. 负电荷从M点运动到N点，电场力不做功【答案】 B综上所述本题答案是：B2．如图所示，在水平放置两平行金属板M、N之间的P点，固定有一个带电荷量为－q的点电荷，两金属板通过电阻R接到直流电源上，其中N板接地．( )A. 当保持其它条件不变，而将M板向上移动的过程中，金属板带电荷量将增加B. 当保持其它条件不变，而将M板向上移动的过程中，通过R的电流方向是b指向aC. 当保持其它条件不变，而将M板向上移动到某处稳定后与移动前相比，p处点电荷的电势变小D. 当保持其它条件不变，而将M板向上移动到某处稳定后与移动前相比，p处点电荷的电势能变小【答案】 C【解析】试题分析：当保持其它条件不变，而将M 板向上移动的过程中，d 增大，根据4S C k d επ=可知，电容C 减小，因U 不变，根据Q C U=可知，电荷量减小，通过R 的电流向右，即a 指向b ，故AB 错误；由于电容器两端的电势差不变，将M 板向上移动，d 增大，根据U E d=可知，电场强度减小，根据PN U Ed =，可知pN 间的电势差减小，又pN p N U ϕϕ=-，且N 点电势为零，则p 点的电势减小，根据p E q ϕ=，电荷为负电荷，则在p 点的电势能变大．故C 正确，D 错误．故选C ．【点睛】电容器和电源相连，两端的电势差不变，通过电容的变化，结合Q=CU 得出电荷量的变化，通过电容器带电量的变化确定通过R 的电流流向．结合电场强度的变化，得出pN 间电势差的变化，从而确定p 点电势的变化，得出p 点电势能的变化．3．带有等量异种电荷的一对平行金属板,上极板带正电荷.如果两极板间距不是足够近或者两极板面积不是足够大,即使在两极板之间,它们的电场线也不是彼此平行的直线,而是如图所示的曲线(电场方向未画出).虚线MN 是穿过两极板正中央的一条直线.关于这种电场,以下说法正确的是( )A. 平行金属板间的电场,可以看做匀强电场B. b 点的电势高于a 点的电势C. d 点的电势低于c 点的电势D. 若将一正电荷从电场中的任一点由静止释放,它必将沿着电场线运动到负极板【答案】 C点睛：解决本题关键掌握电场线的两个物理意义：疏密表示场强的大小，方向表示电势的高低，要明确只有电场线是直线时，电荷才能沿电场线运动．4．关于电场的性质正确的是：（）A. 电场强度大的地方，电势一定高B. 正点电荷产生的电场中电势都为正C. 匀强电场中，两点间的电势差只与两点间距离成正比D. 电场强度大的地方，沿场强方向电势变化快【答案】 D【解析】A项，场强和电势没有直接关系，电场强度大的地方电势不一定高，故A项错误。
2017年江苏高考物理试卷及答案
2017·江苏卷（物理)1．K1[2017·江苏卷］如图所示，两个单匝线圈a、b的半径分别为r和2r.圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为（)图1A．1∶1 B．1∶2 C．1∶4 D．4∶11．A［解析] 穿过a和b两线圈的磁感线的条数相同，所以选项A正确．2．D2[2017·江苏卷] 如图所示，A、B两小球从相同高度同时水平抛出，经过时间t在空中相遇．若两球的抛出速度都变为原来的2倍，则两球从抛出到相遇经过的时间为（)图1A．t B.22t C。
t2D。
错误!2．C[解析］设A和B两小球的水平距离为x AB，A和B两小球平抛的初速度分别为v A和v B，小球从抛出到相遇的时间t＝错误!.当A和B两小球平抛的速度都变为原来的2倍时，小球从抛出到相遇的时间t′＝错误!＝错误!，所以C正确．3．E2[2017·江苏卷］一小物块沿斜面向上滑动，然后滑回到原处．物块初动能为E k0，与斜面间的动摩擦因数不变，则该过程中，物块的动能E k与位移x关系的图线是(）A BC D3．C[解析］小物块上滑过程，由动能定理得－（mg sin θ＋μmg cos θ)x＝E k－E k0，整理得E k＝E k0－（mg sin θ＋μmg cos θ)x.设小物块上滑的最大位移大小为s，小物块下滑过程,由动能定理得(mg sin θ－μmg cos θ）(s－x)＝E k－0，整理得E k＝（mg sin θ－μmg cos θ）s－（mg sin θ－μmg cos θ）x，所以选项C正确．4．I3［2017·江苏卷] 如图所示，三块平行放置的带电金属薄板A、B、C中央各有一小孔,小孔分别位于O、M、P点．由O点静止释放的电子恰好能运动到P点．现将C板向右平移到P′点，则由O点静止释放的电子（)图1A．运动到P点返回B．运动到P和P′点之间返回C．运动到P′点返回D．穿过P′点4．A［解析］C板在P点时，由静止释放的电子从O到P过程中合外力做的总功为零．当C板移到P′时，根据E＝错误!＝错误!＝错误!＝错误!，可知B、C板间的电场强度不变,由静止释放的电子从O到P过程中合外力做的总功仍然为零，所以电子运动到P点时速度为零，然后返回，故A正确．5．D6［2017·江苏卷］如图所示，一小物块被夹子夹紧,夹子通过轻绳悬挂在小环上，小环套在水平光滑细杆上．物块质量为M，到小环的距离为L,其两侧面与夹子间的最大静摩擦力均为F.小环和物块以速度v向右匀速运动，小环碰到杆上的钉子P后立刻停止,物块向上摆动．整个过程中，物块在夹子中没有滑动．小环和夹子的质量均不计，重力加速度为g。
高考物理试题分项解析：静电场(含答案)
高考试题精编版分项解析专题08 静电场1．如图所示，水平金属板A、B分别与电源两极相连，带电油滴处于静止状态．现将B板右端向下移动一小段距离，两金属板表面仍均为等势面，则该油滴（）A. 仍然保持静止B. 竖直向下运动C. 向左下方运动D. 向右下方运动【来源】2018年全国普通高等学校招生统一考试物理（江苏卷）【答案】 D点睛：本题以带电粒子在平行板电容器电场中的平衡问题为背景考查平行板电容器的电场及电荷受力运动的问题，解答本题的关键是根据电场线与导体表面相垂直的特点，B板右端向下，所以电场线发生弯曲，电场力方向改变。
2．研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是A. 实验前，只用带电玻璃棒与电容器a板接触，能使电容器带电B. 实验中，只将电容器b板向上平移，静电计指针的张角变小C. 实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D. 实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大【来源】2018年全国普通高等学校招生统一考试物理（北京卷）【答案】 AD电量Q增大，则电压U也会增大，则电容C不变，故选项D错误。
点睛：本题是电容器动态变化分析问题，关键抓住两点：一是电容器的电量不变；二是电容与哪些因素有什么关系。
3．如图所示，实线表示某电场的电场线（方向未标出），虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N M和N【来源】2018年全国普通高等学校招生同一考试理科综合物理试题（天津卷）【答案】 D若粒子从N运动到M，则根据带电粒子所受电场力指向轨迹弯曲的内侧，可知在某点的电场力方向和速度方综上所述，D正确；【点睛】考查了带电粒子在非匀强电场中的运动；本题的突破口是根据粒子做曲线运动时受到的合力指向轨迹的内侧，从而判断出电场力方向与速度方向的夹角关系，进而判断出电场力做功情况．4．如图，三个固定的带电小球a、b和c，相互间的距离分别为ab=5 cm，bc=3 cm，ca=4 cm。
三年高考(2017-2019)各地高考物理真题分类汇总：静电场
三年高考（2017-2019）各地高考物理真题分类汇总：静电场本文档中含有大量公式，在网页显示可能会出现位置错误的情况，下载后均能正常显示，欢迎下载！选择题1.(2019•全国Ⅰ卷•T2)如图，空间存在一方向水平向右的匀强电场，两个带电小球P和Q用相同的绝缘细绳悬挂在水平天花板下，两细绳都恰好与天花板垂直，则A. P和Q都带正电荷B. P和Q都带负电荷C. P带正电荷，Q带负电荷D. P带负电荷，Q带正电荷【答案】D【解析】AB、受力分析可知，P和Q两小球，不能带同种电荷，AB错误；CD、若P球带负电，Q球带正电，如下图所示，恰能满足题意，则C错误D正确，故本题选D。
2.(2019•全国Ⅱ卷•T7)静电场中，一带电粒子仅在电场力的作用下自M点由静止开始运动，N为粒子运动轨迹上的另外一点，则A. 运动过程中，粒子的速度大小可能先增大后减小B. 在M、N两点间，粒子的轨迹一定与某条电场线重合C. 粒子在M点的电势能不低于其在N点的电势能D. 粒子在N点所受电场力的方向一定与粒子轨迹在该点的切线平行【答案】AC【解析】【详解】A.若电场中由同种电荷形成即由A点释放负电荷，则先加速后减速，故A正确；B.若电场线为曲线，粒子轨迹不与电场线重合，故B错误。
C.由于N点速度大于等于零，故N点动能大于等于M点动能，由能量守恒可知，N点电势能小于等于M点电势能，故C正确D.粒子可能做曲线运动，故D错误；3.(2019•全国Ⅲ卷•T8)如图，电荷量分别为q和–q(q>0)的点电荷固定在正方体的两个顶点上，a、b是正方体的另外两个顶点。
则A. a点和b点的电势相等B. a点和b点的电场强度大小相等C. a点和b点的电场强度方向相同D. 将负电荷从a点移到b点，电势能增加【答案】BC【解析】由几何关系，可知b的电势大于a的电势,故A错误,把负电荷从a移到b,电势能减少,故D错误;由对称性和电场的叠加原理，可得出a、b的合电场强度大小、方向都相同，故B、C正确。

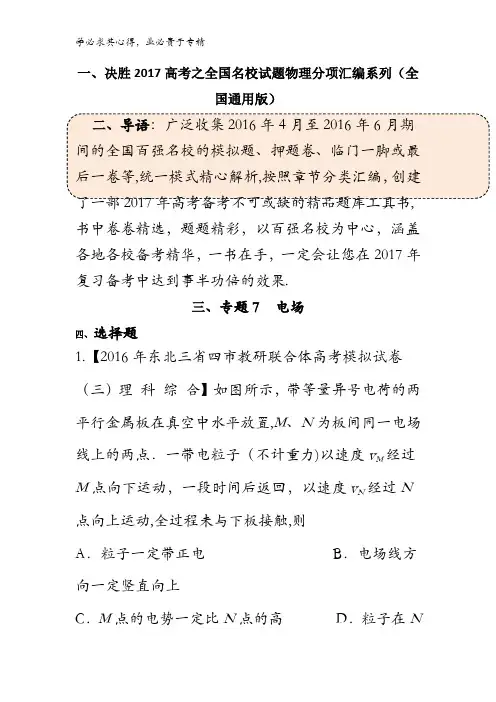

决胜2017高考之全国试题物理分项汇编(全国特刊) 专题07电场(第01期)解析版 含解析
一、决胜2017高考之全国名校试题物理分项汇编系列（全国通用版）书中卷卷精选，题题精彩，以百强名校为中心，涵盖各地各校备考精华，一书在手，一定会让您在2017年复习备考中达到事半功倍的效果.三、专题7 电场四、选择题1.【2016年东北三省四市教研联合体高考模拟试卷（三）理科综合】如图所示，带等量异号电荷的两平行金属板在真空中水平放置,M、N为板间同一电场线上的两点．一带电粒子（不计重力)以速度v M经过M点向下运动，一段时间后返回，以速度v N经过N 点向上运动,全过程未与下板接触,则A．粒子一定带正电B．电场线方向一定竖直向上C．M点的电势一定比N点的高D．粒子在N点的电势能一定比在M点的大【答案】D考点：电场线；电势能；电势【名师点睛】本题主要考查了电场线、电势能、电势。
属于容易题.解决本题的关键在于由粒子的运动情景可得出粒子受到的电场力的方向，由电场力做功的性质可得出电势能及动能的变化，重点是掌握电场力做功与电势能变化的关系。
2.【安徽省六安市第一中学2016届高三第九次月考理科综合试题】静电计是用来测量电容器两极板间电势差的仪器，两极板之间的电势差越大则静电计的指针偏角越大。
平行板电容器、滑动变阻器、电源、电键以及静电计按如图所示的电路连接。
当电键闭合时静电计的指针有偏转,下列能使偏角增大的是A 、断开电键增大两极板间的距离B 、闭合电键增大两极板间的距离C 、闭合电键减小两极板间的距离D 、闭合电键使变阻器滑动的滑片向左移动【答案】A考点：考查了电容器的动态分析 【名师点睛】在分析电容器动态变化时，需要根据4S C kd επ=判断电容器的电容变化情况,然后结合U E d =，Q C U=等公式分析，需要注意的是，如果电容器和电源相连则电容器两极板间的电压恒定，如果电容器充电后与电源断开，则电容器两极板上的电荷量恒定不变。
历年全国高考物理电场真题
历年全国高考物理电场真题电场是物理学中一个重要的概念，也是高考物理考试中涉及频率较高的内容之一。
通过分析历年全国高考的物理电场真题，我们可以更好地了解考试的命题方向，针对性地复习相关知识，提高解题能力。
以下将从不同年份的全国高考真题中选取几道典型的电场题目进行分析。
1.（2017年全国高考物理试题·全国Ⅲ卷）如图所示，点电荷q1=2微库，q2=-8微库，在无穷远处有一点电荷Q=16微库。
设d1和d2分别为q1和q2对无穷远处某一点D在图中所示两条直线的电势影响大小。
下列说法正确的是A. d1>d2B. d1=d2C. d1<d2D. 无法比较解析：根据电场叠加原则，电荷q1和q2在D点形成的电场是叠加而成的。
由于电荷Q在无穷远处，其电场对D点的影响可以忽略不计。
所以D点的电势大小只与q1和q2的电荷量有关。
根据库仑定律可知，等效电荷量为q1+q2=2-8=-6微库。
则电场大小与-------【此处省略部分内容】2.（2015年全国高考物理试题·全国I卷）如图所示，在无限大的匀强电场中，有一块绝缘导体平板，其一端接地，另一端与外电源的正极相连。
初始时，导体平板（无电荷）与电场的夹角为θ，导体内表面出现负电荷，电场方向不发生改变。
以下叙述正确的是A. 如果导体平板如图①所示连接电源，导体内表面电荷↑，θ增大B. 如果导体平板如图②所示连接电源，导体内表面电荷↓，θ增大C. 如果导体平板如图①所示连接电源，导体内表面电荷↓，θ减小D. 如果导体平板如图②所示连接电源，导体内表面电荷↑，θ减小解析：由于导体平板与外电源正极相连，根据导体内外电荷分布规则，导体内表面将带负电荷。
根据电场分布规律，负电荷在电场中会受力方向与强度都与电场方向相反的电场力。
所以只有选项B中的叙述是正确的。
导体平板如图②所示连接电源，导体内表面电荷↓，θ增大。
这种题型考查了------【此处省略部分内容】通过对历年全国高考物理电场真题的分析，可以看出考题的命制方式多样，既有考查基础概念的题目，也有考查理解能力和解决问题能力的题目。
近6年全国各地高考物理真题汇编：静电场(Word版含答案)
2017-2022年全国各地高考物理真题汇编：静电场学校:___________姓名：___________班级：___________考号：___________一、单选题（本大题共8题）1．（2022·山东·高考真题）半径为R 的绝缘细圆环固定在图示位置，圆心位于O 点，环上均匀分布着电量为Q 的正电荷。
点A 、B 、C 将圆环三等分，取走A 、B 处两段弧长均为L 的小圆弧上的电荷。
将一点电荷q 置于OC 延长线上距O 点为2R 的D 点，O 点的电场强度刚好为零。
圆环上剩余电荷分布不变，q 为（ ）A ．正电荷，Δπ=Q L q RB ．正电荷，=qC ．负电荷，2Δπ=Q L q RD ．负电荷，=q 2．（2021·重庆·高考真题）电容式加速传感器常用于触发汽车安全气囊等系统，如图所示。
极板M 、N 组成的电容器视为平行板电容器，M 固定，N 可左右运动，通过测量电容器板间的电压的变化来确定汽车的加速度。
当汽车减速时，极板M 、N 间的距离减小，若极板上的电荷量不变，则该电容器（ ）A ．电容变小B ．极板间电压变大C ．极板间电场强度不变D ．极板间的电场强度变小3．（2021·江苏·高考真题）一球面均匀带有正电荷，球内的电场强度处处为零，如图所示，O 为球心，A 、B 为直径上的两点，OA OB =，现垂直于AB 将球面均分为左右两部分，C 为截面上的一点，移去左半球面，右半球面所带电荷仍均匀分布，则（ ）A ．O 、C 两点电势相等B ．A 点的电场强度大于B 点C ．沿直线从A 到B 电势先升高后降低D ．沿直线从A 到B 电场强度逐渐增大4．（2021·全国·高考真题）如图（a ），在一块很大的接地金属平板的上方固定一负电荷。
由于静电感应，在金属平板上表面产生感应电荷，金属板上方电场的等势面如图（b ）中虚线所示，相邻等势面间的电势差都相等。
高考物理静电场七大题型整理(有题有答案有解析)
静电场题型整理静电场常考的七大题型：1、场强叠加问题2、图像问题3、轨迹类（电势和电势能）问题4、等势面（等分法）问题5、库仑力受力分析问题6、电容器的动态分析7、带电粒子在电场中运动一、场强叠加问题1．（2017·江苏省高二学业水平模拟考试）均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场。
如图所示，在半球面AB 上均匀分布着正电荷，总电荷量为q ，球面半径为R ，CD 为通过半球顶点与球心O 的轴线，在轴线上有M 、N 两点，O M =ON =2R 。
已知M 点的场强大小为E ，则N 点的场强大小为A ．24kq E R - B ．24kq R C ．E Rkq -22 D ．24kq E R + 1．C 【解析】若将带电量为2q 的球面放在O 处，均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场。
则在M 、N 两点所产生的电场为()22222k qkq E R R ⋅==，由题知当半球面如题图所示产生的场强为E ，则N 点的场强为22kq E E R '=-，故选C 。
2．（2017·甘肃省高三第二次诊断）如图所示，等量异种电荷A 、B 固定在同一水平线上，竖直固定的光滑绝缘杆与AB 连线的中垂线重合，C 、D 是绝缘杆上的两点，ACBD 构成一个正方形。
一带负电的小球（可视为点电荷）套在绝缘杆上自C 点无初速度释放，则小球由C 运动到D 的过程中，下列说法正确的是A ．杆对小球的作用力先增大后减小B ．杆对小球的作用力先减小后增大C ．小球的速度先增大后减小D ．小球的速度先减小后增大2．A 【解析】从C 到D ，电场强度先增大后减小，则电场力先增大后减小，则杆对小球的作用力先增大后减小，故A 正确，B 错误；因直杆处于AB 的连线的中垂线上，所以此线上的所有点的电场方向都是水平向右的，对带电小球进行受力分析，受竖直向下的重力，水平向右的电场力和水平向左的弹力，水平方向上受力平衡，竖直方向上的合力大小等于重力，重力大小不变，加速度大小始终等于重力加速度，所以带电小球一直做匀加速直线运动，故CD 错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品高考资料
专题7 静电场
1.（2017海南卷）关于静电场的电场线，下列说法正确的是（ ）
A ．电场强度较大的地方电场线一定较疏
B ．沿电场线方向，电场强度一定越来越小
C ．沿电场线方向，电势一定越来越低
D ．电场线一定是带电粒子在电场中运动的轨迹
答案：C
解析：A 、电场线的疏密表示场强的强弱，那么电场强度较大的地方电场线一定较密，故A 错误；BC 、沿着电场线的方向，电势会降低，因此沿电场线方向电势越来越低，但电场线不一定越来越疏，则场强不一定越来越小，故B 错误，C 正确；D 、电场线不一定与带电粒子的轨迹重合，只有电场线是直线，带电粒子的初速度为零或初速度方向与电场线方向在同一条直线上时电场线才与带电粒子的轨迹重合，故D 错误.
2.（2017浙江卷）如图所示，在竖立放置间距为d 的平行板电容器中，
存在电场强度为E 的匀强电场.有一次量为m ，电荷量为q +的点电荷
从两极板正中间处静止释放，重力加速度为
g .则点电荷运动到负极板
的过程 A.加速度大小为g m qE a += B.所需的时间为
Eq dm
t = C.下降的高度为2d y = D.电场力所做的功为 Eqd W =
答案：B
解析：点电荷往电场中的受力分析如图所示，点电荷所受的合外力为
2
2)()(mg Eq F +=，所以由牛顿第二定律得点电荷在水平方向的加速度
为a1=Eq/m ，由运动学公式d/2=a 1t 2/2,所以Eq dm t =，故B 正确，点电荷
在竖直方向上做自由落体运动，所以下降的高度
Eq mgd gt y 2212==
，故C 错误；由做功公式W=Eqd/2,故D 错误.。
