电气设备安装 变配电工程

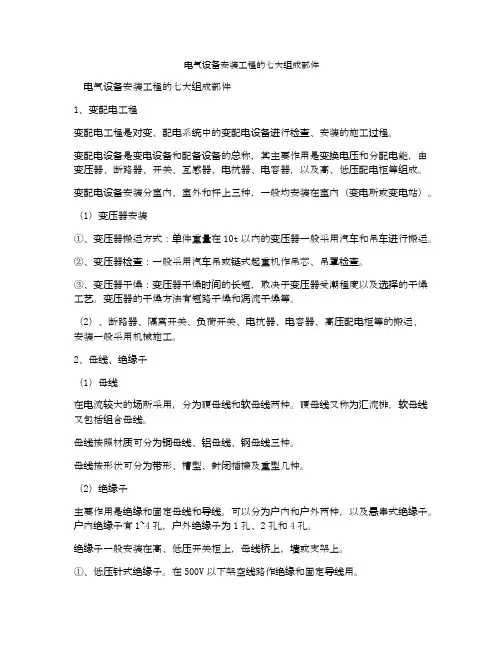

电气设备安装工程的七大组成部件
电气设备安装工程的七大组成部件电气设备安装工程的七大组成部件1、变配电工程变配电工程是对变、配电系统中的变配电设备进行检查、安装的施工过程。
变配电设备是变电设备和配备设备的总称，其主要作用是变换电压和分配电能，由变压器、断路器、开关、互感器、电抗器、电容器，以及高、低压配电柜等组成。
变配电设备安装分室内、室外和杆上三种，一般均安装在室内（变电所或变电站）。
（1）变压器安装①、变压器搬运方式：单件重量在10t以内的变压器一般采用汽车和吊车进行搬运。
②、变压器检查：一般采用汽车吊或链式起重机作吊芯、吊罩检查。
③、变压器干燥：变压器干燥时间的长短，取决于变压器受潮程度以及选择的干燥工艺。
变压器的干燥方法有短路干燥和涡流干燥等。
（2）、断路器、隔离开关、负荷开关、电抗器、电容器、高压配电柜等的搬运、安装一般采用机械施工。
2、母线、绝缘子（1）母线在电流较大的场所采用，分为硬母线和软母线两种。
硬母线又称为汇流排，软母线又包括组合母线。
母线按照材质可分为铜母线、铝母线、钢母线三种。
母线按形状可分为带形、槽型、封闭插接及重型几种。
（2）绝缘子主要作用是绝缘和固定母线和导线。
可以分为户内和户外两种，以及悬串式绝缘子。
户内绝缘子有1~4孔，户外绝缘子为1孔、2孔和4孔。
绝缘子一般安装在高、低压开关柜上，母线桥上，墙或支架上。
①、低压针式绝缘子。
在500V以下架空线路作绝缘和固定导线用。
②、低压蝶式瓷绝缘子。
用于500V以下架空线路的终端、耐张、转角杆，作为绝缘和固定导线。
③、接线端子（线鼻子）。
有铜质和铝质两种。
3、控制设备与低压电器电气控制设备主要是低压盘（屏）、柜、箱的安装，以及各式开关、低压电气器具、盘柜、配线、接线端子等动力和照明工程常用的控制设备与低压电器的安装。
其中配电箱（盘）根据用途不同可分为电力配电箱（盘）和照明配电箱（盘）两种。
根据安装方式可分为明装（悬挂式）和暗装（嵌入式），以及半明半暗装等。
变配电工程施工方案
变配电工程施工方案一、工程概况变配电工程是指将高压供电系统转变为低压供电系统的一项重要工程，主要包括变电站、配电室、电缆线路、配电柜等设施。
本次施工项目位于某市新建园区，总用地面积约为1000亩，主要建设变电站、配电室和相关配电线路设施，为园区提供稳定可靠的电力供应。
二、施工任务1. 设计与施工图纸的论证：根据设计图纸，对施工方案进行详细论证，确保施工图纸与实际情况相符，保证施工质量。
2. 场地准备：清理施工场地，确保施工区域平整、无障碍物。
3. 变电站建设：包括主变压器、配电柜、控制系统等设备的安装和调试。
4. 配电室建设：设施包括高低压开关设备、配电柜等的安装和调试。
5. 电缆线路：埋地电缆敷设，连接变电站和配电室，确保供电负荷顺利传输。
6. 系统调试与验收：对整个供电系统进行调试，确保正常运行，并进行相关验收工作。
三、施工流程1. 立项启动阶段：项目启动，确定施工单位、施工人员，并制定详细的施工计划。
2. 设备采购：根据设计图纸，采购所需设备和材料。
3. 场地准备：清理施工场地，确保施工区域平整、无障碍物。
4. 变电站建设：先安装主变压器、再安装配电柜和控制系统。
5. 配电室建设：安装高低压开关设备、配电柜等。
6. 电缆线路敷设：埋地电缆进行敷设，连接变电站和配电室。
7. 系统调试：逐步对整个供电系统进行调试，确保设施无故障，并完善相关控制系统参数。
8. 系统验收：完成系统调试后，进行验收工作，确保工程质量满足要求。
四、施工安全措施1. 施工前必须进行安全培训，确保施工人员具备必要的安全意识。
2. 严格遵守电气设备操作规程，确保设备正常运行并保持安全状态。
3. 施工现场要设置警戒线，确保非施工人员不得靠近危险区域。
4. 施工过程中，必须配备专业电气工程师指导，确保施工进展顺利。
5. 施工期间，应定期检查设备和线路，确保发现问题及时处理。
五、质量控制1. 施工过程中，要保证设备和材料的质量，杜绝使用劣质产品。
变配电安装工程施工方案
变配电安装工程施工方案一、工程概述本次变配电安装工程施工旨在满足建筑物的用电需求，包括新建、更新和改造三个阶段。
本工程将设计并安装一套符合国家标准和相关规范的变配电系统，以确保电力供应的可靠性和安全性。
二、施工准备1.进场准备：根据施工计划，组织人员、设备和材料进入施工现场，确保施工条件满足要求。
2.出图设计：根据工程要求，编制详细的施工图纸和布置图，保证施工过程中的准确性。
3.材料准备：根据设计要求，采购和储备所需的电线、电缆、开关设备、配电箱等材料，并进行材料验收和登记。
4.施工方案制定：根据施工图纸和设计要求，制定详细的施工方案，明确施工步骤和工期安排。
5.人员培训：为施工人员提供必要的培训和指导，确保施工过程中的安全和质量。
三、施工流程1.新建阶段（1）施工准备：清理施工现场，搭建施工临时设施和安全标志，确保施工安全。
（2）管道和线槽敷设：按照设计要求，在建筑物内进行电缆和电线的敷设，并预留出相应的接线点。
（3）设备安装：按照设计图纸，安装变压器、配电箱、开关设备、仪表等电气设备。
（4）接线和调试：对安装好的设备进行接线，并进行初步的检测和调试工作，确保设备运行正常。
（5）试运行：对已安装好的设备进行试运行，检查电力供应是否正常，对存在问题进行修复和调整。
2.更新阶段（1）旧设备拆除：根据需要，对旧的电气设备进行拆除和清理，确保施工区域的安全。
（2）新设备安装：按照设计要求，安装新购买的电气设备，并进行连线和调试。
（3）接入网络：把新设备与原有的电力网络进行连接，并进行相关测试和调试，确保供电正常。
（4）试运行：对更新后的设备进行试运行，检查电力供应是否正常，对存在问题进行修复和调整。
3.改造阶段（1）需求调研：对原有电力系统进行调查和评估，确定改造方案和相关成本估算。
（2）方案设计：基于调研结果，绘制改造方案图纸，确定设备的选型和布置。
（3）设备更替：根据设计要求和方案图纸，逐个更换旧设备，确保安装的正确性和顺序。
电气工程安装知识点
电气工程安装知识点电气工程安装知识点引导语：造价工程师中电气工程的安装包含哪些方面呢?以下是店铺整理的电气工程安装知识点，欢迎参考!电气工程安装电气工程安装内容主要包括：变压器安装、配电装置安装、母线绝缘子安装、控制设备和低压电器安装、蓄电池安装、传动电气设备安装、起重设备和电梯的电气装置安装、防雷和接地装置安装、架空配电线敷设、电缆敷设、照明器具安装及配管配线安装。
一、电气设备元件和材料使用程序(1)安装前，主要检查测试设备元件或材料外观质量、几何尺寸、电气性能或参数以及功能等;(2)把设备元件或材料按图纸和规范要求安装在规定的位置;(3)按规范和图纸要求接线;(4)对设备元件或其组成系统进行机械性能或电气性能的调试及继电保护系统的整定和试验;(5)送电试运行。
二、变配电工程主要是10kV及以下的变配电安装工程。
(一)变电所的类别(二)变配电工程范围变配电工程主要是指变电所工程。
变电所工程包括高压配电室、低压配电室、控制室、变压器器等四个部分的电气设备安装工程。
高压配电室的作用是接受电力;低压配电室的作用是分配电力;控制室的作用是预告信号;变压器的作用是把高压电转换成低压电。
(三)变配电工程的内容(四)变压器安装1.变压器安装之前的外观检查除建筑条件应满足安装需要外，重点应检查变压器的混凝土基础，轨距是否与变压器的轨距相一致。
要求场地平整干净，道路通畅，为变压器搬运创造条件。
安装前的外观检查如下：(1)检查变压器与图纸上的型号、规格是否相符。
(2)变压器油箱及所有附件应齐全，无锈蚀或机械损伤。
(3)油箱箱盖或钟罩法兰连接螺栓齐全，密封良好，无渗漏油现象;浸入油中运输的附件，其油箱应无渗漏。
(4)充油套管的油位应正常，无渗油;充气运输的变压器、电抗器，油箱内应为正压，其压力为0.01～0.03Pa.(5)充氮运输的变压器器身内应为正压，压力不应低于0.98×10 4Pa，装有冲击记录仪的设备应检查并记录设备在运输和装卸中的受冲击情况。
变配电安装电气工程施工方案
变配电安装电气工程施工方案一、前言变配电安装是建筑电气工程中的重要组成部分，在建筑物的电力分配中发挥着关键作用。
本文将围绕变配电安装电气工程的施工方案展开讨论，包括施工准备、施工流程、注意事项等内容。
二、施工准备1.资料准备–完整的电气设计图纸–安装设备的技术说明书–施工所需的材料清单–施工计划和施工方案2.人员准备–具备相关电气工程施工经验的电工和技术人员–安全管理人员和施工监督人员3.设备准备–施工所需的工具和仪器–安全防护设备三、施工流程1.施工现场准备–确认安全措施并设置警戒线–安装施工指示标志2.线缆敷设–按照设计图纸要求进行线缆的敷设–确保线缆的牢固和整齐3.设备安装–安装变压器、配电柜等设备–确保设备的接线正确并可靠4.联接调试–进行电气设备的联接调试–检查线路的连接是否准确5.安全检查–完成施工后进行安全检查–确保设备安装符合安全标准四、注意事项1.安全第一–严格遵守安全操作规程–确保施工人员的安全2.质量保证–严格按照设计要求进行施工–确保施工质量符合标准3.工期控制–合理安排施工计划–控制施工进度，确保按时完成4.协调沟通–各相关部门之间要密切合作–如有问题及时沟通解决五、总结本文围绕变配电安装电气工程的施工方案进行了详细讨论，包括施工准备、施工流程、注意事项等内容，旨在帮助相关从业人员更好地进行变配电安装工程。
在实际施工中，要充分重视安全质量，合理安排工期，加强协调沟通，确保工程顺利完成。

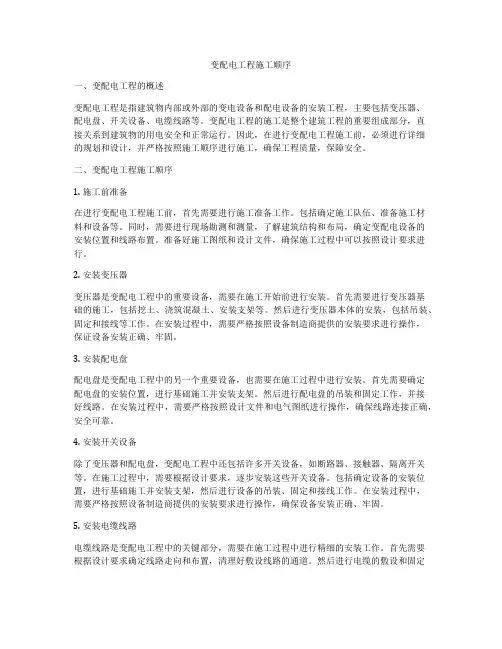

变配电工程施工顺序
变配电工程施工顺序一、变配电工程的概述变配电工程是指建筑物内部或外部的变电设备和配电设备的安装工程，主要包括变压器、配电盘、开关设备、电缆线路等。
变配电工程的施工是整个建筑工程的重要组成部分，直接关系到建筑物的用电安全和正常运行。
因此，在进行变配电工程施工前，必须进行详细的规划和设计，并严格按照施工顺序进行施工，确保工程质量，保障安全。
二、变配电工程施工顺序1. 施工前准备在进行变配电工程施工前，首先需要进行施工准备工作。
包括确定施工队伍、准备施工材料和设备等。
同时，需要进行现场勘测和测量，了解建筑结构和布局，确定变配电设备的安装位置和线路布置。
准备好施工图纸和设计文件，确保施工过程中可以按照设计要求进行。
2. 安装变压器变压器是变配电工程中的重要设备，需要在施工开始前进行安装。
首先需要进行变压器基础的施工，包括挖土、浇筑混凝土、安装支架等。
然后进行变压器本体的安装，包括吊装、固定和接线等工作。
在安装过程中，需要严格按照设备制造商提供的安装要求进行操作，保证设备安装正确、牢固。
3. 安装配电盘配电盘是变配电工程中的另一个重要设备，也需要在施工过程中进行安装。
首先需要确定配电盘的安装位置，进行基础施工并安装支架。
然后进行配电盘的吊装和固定工作，并接好线路。
在安装过程中，需要严格按照设计文件和电气图纸进行操作，确保线路连接正确，安全可靠。
4. 安装开关设备除了变压器和配电盘，变配电工程中还包括许多开关设备，如断路器、接触器、隔离开关等。
在施工过程中，需要根据设计要求，逐步安装这些开关设备。
包括确定设备的安装位置，进行基础施工并安装支架，然后进行设备的吊装、固定和接线工作。
在安装过程中，需要严格按照设备制造商提供的安装要求进行操作，确保设备安装正确、牢固。
5. 安装电缆线路电缆线路是变配电工程中的关键部分，需要在施工过程中进行精细的安装工作。
首先需要根据设计要求确定线路走向和布置，清理好敷设线路的通道。
变配电设备安装施工方案
变配电设备安装施工方案一、项目背景随着城市规模的不断扩大和工业用电需求的增加，变配电设备在现代社会中扮演着至关重要的角色。
而在变配电设备的安装施工中，一个科学合理的方案将直接影响到设备的正常运行，以及对电力系统整体的稳定性和安全性。
二、施工前准备在进行变配电设备安装施工前，首先需要对现场进行详细的勘察和测量。
确定供电线路、主要设备位置和相关管线走向等信息。
同时，排除施工现场的安全隐患，保证施工过程不受外界干扰。
三、施工过程1.设备搬运：–根据设备的尺寸和重量，选择适当的搬运工具。
–严格按照操作规程，协调好工人的配合，确保设备安全搬运到指定位置。
2.设备安装：–根据设备安装图纸，确定设备的安装位置和固定方式。
–采用专业工具进行设备的安装，确保设备稳固可靠。
3.接线调试：–针对不同的设备类型和功率要求，按照电气原理图进行接线。
–严格遵守电气安全规范，进行接线调试，检验设备运行情况是否正常。
4.性能测试：–对安装完毕的设备进行性能测试，确保设备运行的稳定性和效率。
四、施工后验收在完成变配电设备安装施工后，需要进行严格的验收工作： - 对设备的外观质量和安装位置进行检查； - 对接线是否符合规范进行核查； - 对设备的运行参数进行监测，确保设备正常运行。
五、安全措施在整个施工过程中，需严格遵守相关电气安全操作规程，穿戴好安全防护用具，避免发生意外事故。
同时，严格控制设备安装施工现场，禁止无关人员进入，确保施工的顺利进行。
六、总结变配电设备的安装施工是一个细致且关键的过程，需要全面考虑设备的安全性和运行稳定性。
科学合理的施工方案可以有效提高施工效率，确保设备的正常运行，对工业生产和城市电力供应具有重要意义。
【施工方案】变配电设备安装施工方案
变配电设备安装施工方案一. 变配电设备安装施工方案编制依据1. 设计院提供的设计施工图纸2. 设计院设计施工图纸中所列的有关标准图集及说明3. 北京市《建筑设备安装分项工程施工工艺标准》4。
《电气装置安装工程施工及验收规范》5. 《电气装置安装工程母线装置施工及验收规范》6. 《电气装置安装工程电力变压器施工及验收规范》7。
《电气装置安装工程盘、柜及二次回路接线施工及验收规范》8。
《电气装置安装工程电气设备交接试验标准》二. 施工体系2。
1 施工部署2。
2 管理组织机构2。
3 主要施工用机具汽车吊、汽车、卷扬机、机动调配、吊链、三步塔、道木、钢丝绳、滚木(杠）、倒链、砂轮机、电气焊机、电锤、电钻、工作台案、台虎钳、电工工具、绝缘手动工具、高压防护装置、钢卷尺、板尺、卡尺、水平仪、水平尺、对讲测试器、对讲机（通讯工程）、摇表、万用表、电流表、电桥及试验仪器等2.4 劳动力安排（略）2.5 施工进度计划(略）三。
变配电设备安装工程技术方案3.1 施工准备3.1.1 施工前熟悉与本安装工程有关的设计图纸及资料，认真研究设计图纸的设计内容及施工要求,对设计施工图纸中选用的电气设备和主要材料等进行详细准确的统计，并报有关部门审核。
3.1.2 认真细致地了解施工现场情况，准备好施工工具、材料及人员的调配，以及安装调试所需的技术资料、仪器、仪表及试验工具等。
3.1.3 根据分项工程，编制好技术交底资料，对施工人员进行技术交底,认真讲解技术要求，技术标准及施工方法，并有书面资料。
3.1。
4 熟悉有关电气工程的技术规范及施工工艺标准.3.1。
5 认真研究、改革创新、积极使用新工艺、新方法、提高工程质量、降低施工成本。
3.1.6 施工准备阶段流程图:3.2 施工工艺施工全过程可分为两个阶段:设备安装阶段、试验调试阶段。
3.2.1 变压器安装工程3.2.1。
1 变压器安装流程图：3.2。
1.2 变压器的搬运变压器的搬运是一个非常重要的环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气安装工程估价 主讲：袁丽卿
第3章 变配电工程
变配电工程就是对变配电系统中的变配电设备进行检查、 安装的施工过程。变配电设备是变电设备和配电设备的总称， 由变压器、配电装置两大部分组成，其主要作用是变换电压和 分配电能。
教学要求： (1)熟悉变配电工程图； (2)了解变配电工程定额设置 (3)掌握变配电工程定额套用及工程量计算规则。
《山东省安装工程消耗量定额 》（2017）第四册电气设 备安装工程中第二章“配电装置安装工程”编制了配电装置 安装工程定额。 本章适用于10kV以下高、低压配电装置的安装以及变配 电主站、子站、远端终端等智能配电装置的安装。
主要设置了15节130个子目，定额编号从4-2-1～4-2-130。
5 控制设备及低压电器
• 《山东省安装工程消耗量定额 》（2016）第四册电气设 备安装工程中涉及变配电工程内容的有四章：
• 第一章 变压器安装工程； • 第二章 配电装置安装工程； • 第四章 配电控制、保护、直流装置安装工程； • 第七章 金属构件、穿通板、箱盒制作安装工程。
5 控制设备及低压电器
一、配电装置安装工程定额简介
将有关的设备组装而成的成套装置。一般作为动力和照明 等用电设备的配电设备。
按结构分有固定式和抽屉式两大类型。 其外型尺寸一般为（600~800）mm×2200 mm×600 mm （宽×高×深）
5 控制设备及低压电器
3.1.1 变配电工程的电气设备
（1）固定式低压配电柜 其正面板上部为测量仪表，中部为操作手 柄（面板后有刀开关），下部为向外双开 启的门，内有互感器、继电器等。母线应 布置在屏的最上部，依次为刀开关、熔断 器、低压断路主要是变压器、组合式成套箱式变电站等。
配电装置主要有高压一次设备、高压开关柜、低压一次 设备等。 1．低压配电柜 2．配电箱（盘）、柜 3．配电箱（盘）、柜的安装
5 控制设备及低压电器
3.1.1 常用控制设备
1．低压配电柜 低压开关柜又称低压配电柜，是按一定的接线方案要求
5 控制设备及低压电器
3.1 控制设备及低压电器工程概况
3.1 变配电工程概况 3.1.1 常用变配电工程的电气设备 3.1.2 变配电工程识图
3.2 变配电工程概预算 3.2.1 变配电工程定额简介 3.2.2 变配电工程定额套用及其工程量计算 本章小节
5 控制设备及低压电器
3.1 变配电工程概况
5 控制设备及低压电器
⑴动力配电箱：主要负荷为动力设备，多为三相供电。 （电流超出63A，非终端配电，比如照明配电箱的上一级配 电）。通常只允许专业人员进行操作。
动力配电箱一般是380v的动力配电
5 控制设备及低压电器
⑵照明配电箱： 终端配电，主要负荷是照明器具、普通插座、 小型电动机负荷等，负荷较小，多为单相供电（总电流一般小于 63A，单出线回路电流小于15A）。一般允许非专业人员操作。
一、配电装置安装工程定额简介
（1）断路器、真空接触器安装 （10）高压成套配电柜安装
（2）隔离开关、负荷开关安装 （3）互感器安装 （4）高压熔断器、避雷器安装 （5）电抗器安装 （6）电抗器干燥
（11）低压成套配电柜（屏）、集装箱式配电 箱安装 （12）成套配电箱安装 （13）低压封闭母线插接箱安装 （14）配电智能设备安装 （15）配电板制作、安装
照明配电箱一般是220v的民用照明配电
5 控制设备及低压电器
3.1.1 变配电工程的电气设备
（3）电度表箱
漏电保护计量照明配电箱: 主要适用于工厂企业、宾馆大厦、 医院、民用住宅等处，可根据实际 需要选用。
5 控制设备及低压电器
3.1.1 变配电工程的电气设备
（4）插座箱
5 控制设备及低压电器
3.1.1 变配电工程识图
1．配电箱（盘）、柜的安装 配电箱的安装有明装、暗装和落地安装。明装和暗装配电箱
安装高度在1.2～1.8m之间。 (1) 悬挂式配电箱的安装
可安装在墙上或柱子上，挂墙明装考虑采 用镀锌膨胀螺栓固定。 直接安装在墙上时，应先埋设固定螺栓， 固定螺栓的规格和间距应根据配电箱的型 号和重量以及安装尺寸决定。
特点：互感器和电度表等都装于屏后， 这样便于屏前后双面维护，检修方便，价 格便宜，多为变电所和配电所用作低压配 电装置。
配电柜外形示意图 常用型号：BFC、GCS 、GCK 、 GCL
5 控制设备及低压电器
3.1.1 变配电工程的电气设备
（2）抽屉式低压配电柜
主要设备均装在抽屉内，其封 闭性好，可靠性高。故障或检 修时将抽屉抽出，随即换上同 类型抽屉，以便迅速供电，既 提高了供电可靠性又便于设备 检修。
5 控制设备及低压电器
配电箱暗装在墙上
5 控制设备及低压电器
配电箱暗装在混凝土墙上
5 控制设备及低压电器
(3) 配电箱的落地式安装 可以直接安装在地面上，也可
安装在地面上的型钢之上。 进入配电箱的钢管应排列整齐，
管口高出基础面50mm以上。
5 控制设备及低压电器
3.2 变配电工程概预算
• 3.2.1 变配电工程定额简介
5 控制设备及低压电器
1-支架 2-钢管
3-配电箱
4-接地线 5-膨胀螺栓 6-墙体
图：配电箱在混凝土墙上明装
5 控制设备及低压电器
(2) 暗装(嵌入式)配电箱的安装
通常是按设计指定的位置，在土建 砌墙时先把与配电箱尺寸和厚度相等 的木框架嵌在墙内，使墙上留出配电 箱安装的孔洞。
土建结束，配线管预埋工作结束， 敲去木框架将配电箱嵌入墙内， 并做好线管与箱体的连接固定， 然后在箱体四周填入水泥砂浆。
特点： 馈电回路多，体积小，检修 方便，固定式相比设备费用 高，结构复杂，钢材用多。
5 控制设备及低压电器
3.1.1 变配电工程的电气设备
2．配电箱（盘）、柜 (1) 根据用途不同可分:电力配电箱（盘）和照明配电（盘） (2)根据安装方式可分为（封闭悬挂式）明装和（嵌入式 ）暗 装和落地安装等。 (3)根据制作材质可分为铁制、木制及塑料制品。 (4) 按产品划分有定型产品（标准配电箱、盘）、非定型成套 配电箱（非标准配电箱、盘）及现场制作组装的配电（盘）。
