天正建筑CAD制图技巧
CAD天正绘制建筑图

(4)墙体编辑 方法二:使用天正命令
加保温层 墙体—加保温层 命令行:JBWC 功能:可在图中巳有的墙段上加入保温层线,遇到门
打断,遇到窗厚度自动加厚。 消保温层 墙体—消保温层 命令行:XBWC 功能:取消墙体的保温层属性,只需点取指定有保温
层的墙体即可。
(4)墙体编辑 方法二:使用天正命令
6、室内外设施
(1)楼梯
扶手与栏杆 栏杆: 操作步骤: 1. 先用“三维建模”下“造型对象”菜单的【栏杆库】选 择栏杆的造型效果; 2. 在平面图中插入合适的栏杆单元(也可用其他三维造型 方法创建栏杆单元); 3. 使用“三维建模”下“造型对象”菜单的【路径排列】 命令来构造楼梯栏杆。
(2)室外设施
(对象编辑命令)
4、墙体绘制
菜单:墙体—绘制墙体 命令行:HZQT 功能:启动一个非模式对话框,其中可以设定 墙体参数,不必关闭对话框,即可直接绘制直 墙、弧墙和用矩形方法绘制自定义墙体对象, 墙线相交处自动处理,墙宽、墙高可随时改变, 墙线端点有误可以退回。 1、直墙 2、弧墙 3、矩形绘墙 4、自动捕捉
柱子尺寸、偏心转角、材料、形状、交点 插柱、轴线插柱、区域插柱、柱子替换
3、柱
角柱 柱子——角柱 命令行:JZ 功能:在墙角插入开头与墙一致的角柱,
可改各段长度。用PL画出一个异性柱 子,通过柱子—PL转柱可将其转换成 柱子。
柱子的对象编辑
移动柱子 利用夹点移动柱子 修改柱子 选择需修改的柱子,再单击右键,选择
门窗替换 (选中,右键) 删除门窗 修改门窗 (双击) 加门窗套:在门窗两侧加墙垛,三维显示 为四周加全门窗框套。 消门窗套:删除巳加的门窗套 门窗的夹点:
6、室内外设施
天正建筑绘图技巧讲解学习

天正建筑绘图技巧1.灵活运用各种菜单①初学者对图标菜单的位置不熟悉,图标按钮又经常会折叠在一起,往往要花很多时间去打开寻找,这时可利用窗口右边的树状结构屏幕菜单,往往比按钮要好找。
调出屏幕菜单可通过点击:工具→系统配置→显示→选中“在绘图窗口显示AutoCAD屏幕菜单”。
②设置好AutoCAD的工具条及按钮菜单:一般在窗口上需要保留AutoCAD的“标准工具条”、“物体特性”两个工具条(可通过点击:视区→工具条→ACAD→选中“标准工具条”及“物体特性”)。
此外,还需要天正的“Tool”工具条(可通过:天正(2)→选中“工具”)及“USER1”工具条(可通过:天正(2)→用户菜单→选中“用户菜单一”)。
“USER1”中包含了“捕捉”、“绘制”、“修改”等常用命令,这样等于折叠了三个工具条,可节约空间。
至于天正CAD的其它工具条,可在绘图过程中通过天正(1)、天正(2)选取。
③对“天正结构CAD”不熟练时,可以利用Windos95的多任务工作特点,同时运行“天正教学光盘”之“天正系列软件演示”,边学边用(可将演示窗口最小化备用)。
④对每一张新图,应通过点击“工具”下拉菜单,调整好“设置图形参数”,建议把跳动的步长减小到10或干脆把“Snap”选项取消;在绘图过程中,再根据需要随时打开“捕捉开关”。
2.利用天正接口快速转化平面图①如果该工程的建筑图是由“天正建筑CAD”绘制的,则可利用天正的接口功能将建筑平面图快速转化为结构平面模板图。
作法是:用“天正建筑Ⅱ”打开建筑平面图,点击:天正(2)→接口_条件图→楼板实线→不保留门窗洞口线。
转化完成后,还要将墙线所在的图层(WALL)改变为梁线所在的图层(DWALL)以便在布置楼板钢筋时被识别。
方法是:点击:天正(2)→接口_条件图→“墙线接口”。
改名另存后,就可以用天正结构(2)的“楼板钢筋”菜单来绘制结构平面图了。
要注意梁宽并不等于原来的墙厚,对此可用“模板图编辑”→“改变梁宽”来处理。

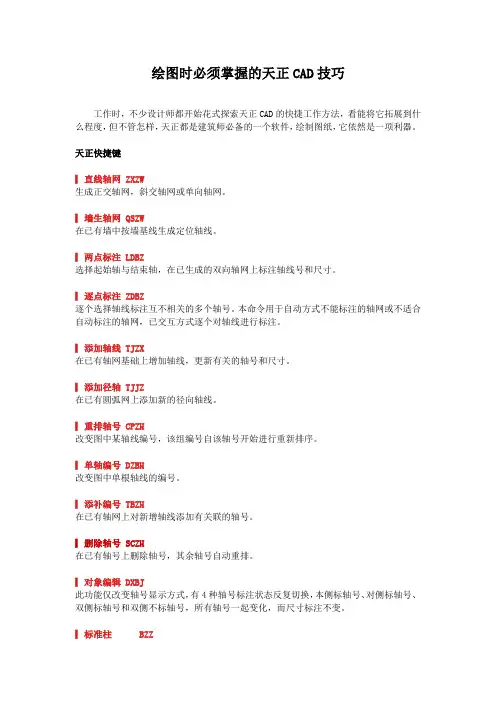

绘图时必须掌握的天正CAD技巧

绘图时必须掌握的天正CAD技巧工作时,不少设计师都开始花式探索天正CAD的快捷工作方法,看能将它拓展到什么程度,但不管怎样,天正都是建筑师必备的一个软件,绘制图纸,它依然是一项利器。
天正快捷键▎直线轴网 ZXZW生成正交轴网,斜交轴网或单向轴网。
▎墙生轴网 QSZW在已有墙中按墙基线生成定位轴线。
▎两点标注 LDBZ选择起始轴与结束轴,在已生成的双向轴网上标注轴线号和尺寸。
▎逐点标注 ZDBZ逐个选择轴线标注互不相关的多个轴号。
本命令用于自动方式不能标注的轴网或不适合自动标注的轴网,已交互方式逐个对轴线进行标注。
▎添加轴线 TJZX在已有轴网基础上增加轴线,更新有关的轴号和尺寸。
▎添加径轴 TJJZ在已有圆弧网上添加新的径向轴线。
▎重排轴号 CPZH改变图中某轴线编号,该组编号自该轴号开始进行重新排序。
▎单轴编号 DZBH改变图中单根轴线的编号。
▎添补编号 TBZH在已有轴网上对新增轴线添加有关联的轴号。
▎删除轴号 SCZH在已有轴号上删除轴号,其余轴号自动重排。
▎对象编辑 DXBJ此功能仅改变轴号显示方式,有4种轴号标注状态反复切换,本侧标轴号、对侧标轴号、双侧标轴号和双侧不标轴号,所有轴号一起变化,而尺寸标注不变。
▎标准柱 BZZ在轴线的交点处插入矩形柱、圆柱或正多边形柱,后者包括常用的3、5、6、8、12边形断面。
▎构造柱 GZZ在墙角交点处插入构造柱,按照所选择的墙角形状为基准,用户在对话框中输入构造柱的具体尺寸,指出对齐方向,然后在墙角处正确画出构造柱的填充图案,构造柱的定义用于二维施工图。
插入形状与墙一致的角柱,可改各段长度。
▎角柱 JZ在墙角插入形状与墙一致的角柱,可改各段长度。
▎绘制墙体 HZQT本命令可启动一个非模式对话框,其中可以设定墙体叁数,不必关闭对话框,既可直接绘制墙体、弧墙和用矩形方法绘制自定义墙体对象,墙线相交处自动处理,墙宽、墙高可随时改变,墙线端点有误可以回退。
天正CAD作图常识及经验总结

天正CAD作图常识及经验总结1.将L画的线变成PL的用pe(pedit)命令,编辑多段线,其中有合并(J)选项能用多段线(PLINE)作图就不要用直线(LINE),因为多段线是一个物件,在以后选择或二次加工时会很方便。
2.“T”表示Mtext(标注多行文本),与单行文本有区别。
3. 0层不允许放任何东西,是做块用的!4.不要轻易炸开(EXPLODE)尺寸标注对象,也不要轻易单独更改里边的尺寸数字要把整个尺寸标注做为一个对象处理,这样的话,可以对尺寸标注很容易的自动修改,还可以对尺寸标注使用剪切(TRIM)和延伸(EXTEND)命令,尺寸标注会自动修改尺寸标注数字的大小。
5.相对命令Ctrl+y与Ctrl+Z(撤销)相对的功能,即前进B定义块I 插入块X 分解group 分组6. Ctrl+0 (大键盘上的零)全屏。
想成为专家,最好常用此模式练习。
7. 用好图层(LAYER)功能,把不同类型的物件分配到不同的图层中,以便以后分类加工8. 单独的按“空格”就是重复上一次命令。
9.LI(list)查询面积和周长。
10.常用快捷键Ctrl+C: 将选择的对象复制到剪切板上 Ctrl+K: 超级链接 Ctrl+N: 新建图形文件Ctrl+M或Ctrl+1: 打开选项对话框 Ctrl+2: 打开图象资源管理器 Ctrl+6:打开图象数据原子 Ctrl+O: 打开图象文件 Ctrl+P: 打开打印对说框 Ctrl +S: 保存文件Ctrl+U: 极轴模式控制(F10) Ctrl+v: 粘贴剪贴板上的内容 Ctrl+W: 对象追踪式控制(F11) Ctrl+X: 剪切所选择的内容 Ctrl+Z: 取消前一步的操作11. 常用快捷命令 A: 绘圆弧 B: 定义块 C: 画圆D: 尺寸资源管理器 E: 删除 F: 倒圆角 G: 对相组合 H: 填充I: 插入 S: 拉伸T(MT): 文本输入W: 定义块并保存到硬盘中 L: 直线 M: 移动 X:炸开MI: 镜像LI:显示图形数据信息 PL:多段线 DO:圆环 BR:打断PE:多段线编辑 TR:修剪 EX:延伸 EL:椭圆ED:修改文本 PU:清除 PO:点 CO:复制 RO:旋转PE:编辑多段线。
cad天正绘制建筑图

需要一台配置较高的计算机,以保证绘图的流畅性和效率。
鼠标和键盘
鼠标和键盘是常用的输入设备,用于控制绘图工具和输入文字等。
建筑图绘制规范
遵守国家规范
在绘制建筑图时,需要遵守国家的相关规范和标准,例如《建筑 设计规范》、《建筑制图规范》等。
统一图例和符号
在绘制建筑图时,需要使用统一的图例和符号,以便于理解和交流 。
绘制建筑平面图
使用CAD天正软件,按照建筑平 面图的尺寸和比例绘制建筑平面 图。
确定绘图目的和要求
在开始绘制建筑图之前,需要明 确绘图的目的和要求,例如是用 于施工、设计还是其他目的。
绘制建筑立面图和剖面图
根据建筑平面图,使用CAD天正 软件绘制建筑立面图和剖面图。
建筑图绘制工具
CAD天正软件
CAD天正软件是一款专业的建筑绘图软件,具有丰富的绘图工具和 功能,可以方便地绘制建筑平面图、立面图和剖面图等。
添加立面门窗
使用“门窗”功能,在立面轮廓上添加门窗 ,并设置门窗的属性。
绘制其他立面元素
根据需要,使用相筑剖面图
切换剖面视图
使用天正建筑的“视图”功能,将平面图或 立面图切换到剖面视图。
添加剖面门窗
使用“门窗”功能,在剖面线上添加门窗, 并设置门窗的属性。
绘制剖面线
使用“绘制线”功能,根据剖面的要求绘制 出剖面线。
绘制其他剖面元素
根据需要,使用相应的天正建筑功能绘制其 他剖面元素,如楼梯、梁板等。
04
cad天正建筑图绘制 技巧
技巧一:提高绘图效率
快捷键操作
熟练掌握CAD天正的常用快捷键,如 绘制线(L)、删除(E)等,能够大
大提高绘图效率。
自定义工具栏
天正建筑——CAD制图规范与技巧

cad的制图规范
一、图纸幅面规格 二、符号的设置 三、材质图例的设置 四、尺寸标注与文字标注的设置 五、线型与笔宽的设置 六、电脑图层的设置 七、比例的设置 八、图面构图的设置 九、施工图编制的顺序 十、图表
十一、平、立、剖面图及节点大样图的绘制及 相关标准
十二、施工图在各设计阶段应注意的事项 十三、施工图与现场深化设计 十四、施工图的归档与分类 十五、关于布局空间与模型空间在实际绘图中
总平面CAD图
功能图
风向分析图
停车区分析图
第三章 建筑概念
效果图表现
建筑鸟瞰效果
海上鸟瞰效果
办公楼鸟瞰效果
十一平立剖面图及节点大样图的绘制及相关标准交通分析图10景观分析图11风向分析图12停车区分析图13第三章建筑概念14效果图表现15建筑鸟瞰效果16海上鸟瞰效果17办公楼鸟瞰效果18办公楼效果19办公楼观景平台效果20厂区门口效果21展示中心效果22值班宿舍高视点效果23值班宿舍效果24职工食堂效果25文体中心效果26游泳中心效果27海滨休息室效果a28海滨休息室效果b29绿化环境效果30外观意向31中庭意向32第四章建筑技术指标33建筑技术指标34第五章经济指标35经济指标36封底
办公楼效果
办公楼观景平台效果
厂区门口效果
展示中心效果
值班宿舍高视点效果
值班宿舍效果
职工食堂效果
文体中心效果
游泳中心效果
海滨休息室效果A
海滨休息室效果B
绿化环境效果
外观意向
中庭意向
第四章 建筑技术指标
建筑技术指标
第五章 经济指标
经济指标
封底
2024版(完整版)天正建筑CAD制图规范与技巧

03
绘制门窗洞口
在建筑轮廓的基础上,绘制门 窗洞口,注意门窗的定位和尺 寸。
04
完善细部构造
包括阳台、雨篷、台阶等细部 构造的绘制,使立面图更加完 整。
05
添加标注和说明
对建筑立面图中的各元素进行 尺寸标注和文字说明,方便理 解和施工。
06
2024/1/24
20
外墙、屋顶等元素的绘制
外墙绘制
根据建筑设计要求,选择合适的 外墙材料和颜色进行绘制,注意 表达墙体的层次和细节。
景观设计领域
该软件可用于景观规划设计中的地形分析、植物 配置等。
5
天正建筑CAD发展历程
初创阶段
天正建筑CAD最初是基于AutoCAD平台开发的建筑设计插件,后来逐渐发展成为独立
的建筑设计软件。
发展壮大阶段
随着软件功能的不断完善和扩展,天正建筑CAD逐渐在建筑设计领域占据重要地位, 成为行业内知名的建筑设计软件之一。
屋顶绘制
根据屋顶的形式和设计要求,利 用CAD的多段线、圆弧等工具进 行绘制,注意表达屋顶的坡度和 排水方向。
材质填充
使用CAD的填充功能,为外墙和 屋顶等元素添加材质填充,增强 图纸的视觉效果。
2024/1/24
21
立面细部处理及标注
立面细部处理
对建筑立面上的细节部分进行精细处理, 如窗框、窗台、檐口等部分的绘制和表
2024/1/24
4
天正建筑CAD应用领域
建筑设计领域
天正建筑CAD广泛应用于各类建筑设计项目, 包括住宅、公共建筑、商业建筑等。
室内设计领域
天正建筑CAD提供丰富的室内设计元素和工具, 支持室内设计师快速完成设计方案。
ABCD
天正CAD操作技巧都在这里

天正CAD操作技巧都在这里CAD软件是计算机辅助设计的缩写,是在工程设计、制造等领域广泛应用的一种软件工具。
在使用CAD软件进行设计时,熟练的操作技巧能够提高工作效率和设计质量。
下面将介绍一些常用的CAD操作技巧,希望能对大家有所帮助。
1. 快捷键操作:熟悉常用的快捷键可以大大提高操作效率。
比如,使用Ctrl+C和Ctrl+V可以实现复制和粘贴功能,Ctrl+Z可以撤销上一步操作,Ctrl+S可以保存文件等等。
事先学习和记忆这些快捷键,可以避免频繁使用鼠标操作,提高工作效率。
2.使用图层:在使用CAD进行设计时,可以将不同的构件、元素分别放在不同的图层中,这样可以更好地管理和修改设计。
比如,将所有尺寸标注放在一个图层中,将文字信息放在一个图层中,将构件放在一个图层中。
当需要修改时,只需进入相应的图层进行修改。
这样可以减少错误和混乱,提高工作质量。
3.对象选择:CAD软件提供了多种对象选择方式。
在选择对象时,可以使用窗口选择、交叉窗口选择、单击选择等方式。
此外,还可以使用框选和多选方式对多个对象进行选择。
熟练运用这些选择方式可以快速准确地选取需要的对象,提高工作效率。
4.偏移功能:偏移功能可以用来在图形上创建平行的线、圆弧等对象。
使用偏移功能可以快速地复制和修改构件。
在使用偏移功能时,可以设置偏移距离和方向,并通过多次偏移来创建多个相同的对象。
这样可以提高设计效率和一致性。
6.切换视图:CAD软件可以提供多种视图模式,比如二维、三维、透视等。
通过切换视图模式,可以更好地观察和修改设计。
在进行三维设计时,可以使用鼠标中键进行视图的调整和旋转,以便从不同的角度观察设计。
7.数值输入:CAD软件可以通过数值输入来精确调整和标注设计。
在进行尺寸标注时,可以使用绝对坐标或相对坐标来输入数值,以确保标注的准确性。
在进行构件绘制时,也可以使用数值输入来控制尺寸和位置的精确度。
8.使用参考线和辅助工具:在设计中,可以使用参考线和辅助工具来帮助定位和绘制构件。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
天正建筑CAD制图技巧心得虽然我对天正建筑软件画图还是算的上很熟练了,但我还是一直在画图的过程中不停的摸索一些制图技巧和窍门,已提高制图效率。
天正CAD快捷键我先自己发几条小心得:关于天正CAD快捷键要想画图快,肯定要是用快捷键,同时也会设置自己觉得方便的快捷键。
我们经常会遇到自己设置的快捷键,别人到你的电脑上就不知道你的快捷键是什么了。
比如我做方案,我们老板就会时不时的直接跑到我电脑上改图。
其实CAD快捷键的原则是:一个命令可以用多个快捷键来调用,而一个快捷键只能用于一个命令。
所以在我们设置快捷键的时候,可以保留原来的快捷键,将我们要改的快捷键复制一个,再设置新的快捷键,这样默认快捷键和你设置的快捷键就都可以调用同一个命令了。
就不用当心别人到你电脑上没法用你的CAD。
举个例子:COLOUR, *COLORCO, *COPYCC, *COPYCT, *CTABLESTYLE复制命令就可以用CO 和CC 两个快捷键来调用了。
也照顾一下新手:修改快捷键在CAD:工具—自定义—编辑程序参数(acad.pgp)解决线不共面建筑图纸,从规划局提过来的红线图的线经常不在同一个标高上,或者有线图纸是三维的,造成在设计总平,尤其是道路倒圆角的时候经常会遇见线不共面。
在天正软件里有个命令叫“统一标高”,可以解决这个问题。
快捷键是“tybg”,输入命令后,框选所有图纸回车再回车就行了。
ctrl+shift+c(指定基点复制),ctrl+shift+v(粘贴为块)这也是我比较常用的两个命令,ctrl+shift+c(指定基点复制),在复制的时候会让你指定基点,在粘贴的时候就以这个基点粘贴定位,要在两个CAD文件之间复制的时候用起来比较方便,一次到位,不用再先粘贴还要去移动一次。
ctrl+shift+v(粘贴为块),在粘贴的时候用ctrl+shift+v,可以直接将要粘贴的对象在粘贴的同时变成块ctrl+shift+v(粘贴为块),在粘贴的时候用ctrl+shift+v,可以直接将要粘贴的对象在粘贴的同时变成块。
“P”的用法今天写“P”的用法在移动,旋转等一些命令中,输入命令后,让你选择物体的时候,你输入“p”回车,表示选择上次选择的物体。
对于有些时候需要选择的对象不好框选的时候特别适用。
同时在你输入“p”回车之后你还可以继续添加选择其他对象。
~~图层管理~~图层管理在建筑制图中是尤为重要的工作,建筑是龙头专业,所有专业的图纸都是在建筑图的基础上完成的。
图层的设置相信大部分人都有自己的习惯,有的公司也有自己统一的图层设置。
图层设置我就简单说一下我的习惯,天正默认的图层肯定不会去动它,自己的图层就以家具布置为例,家具分为有水家具和无水家具,主要是为水电专业考虑,因为电专业主要就是要有水的家具布置管井,所以我的家具设置两个图层:“JJ_家具”和“JJ_厨卫”前面用英文是当图层多的时候,我要选择一个图层,比如“JJ_厨卫”我展开图层的时候就只需要按一下“J”,就可以到以“J”开头的图层,找起图层来比较方便,而后面的中文是为了让别的专业很容易就理解到你图层名所代表的图层。
~~图层管理之统一图层~~一旦形成自己的一个图层习惯以后,每次画图都会使用自己的图层习惯。
我们可以把自己的图层设置好以后保存一个“图层状态”,每次绘制一个新图的时候只需要导入保存的图层状态就可以了,不用每次都去设置一遍图层。
操作如下“la”回车打开“图层特性管理器”,先把自己的图层整理一遍,设置准确,左上角有个“图层状态管理器”按钮,点击打开,然后点击新建,输入新图层名,点击确定回到“图层状态管理器”,在大框框里选中你新图层名,然后点右边输出——保存。
在下次新建CAD文档的时候,在刚才说的输出上面有个输入,点击输入,找到你保存的图层状态,打开就OK了。
再也不用每次都去设置图层了。
如果出现“恢复操作无法恢复所有线型”,那就是你的线型没有加载,所以在输入你保存的“图层状态”之前,先随便找个已有图层的线型,选择线型,然后点加载,把所有的线型都加载进去,这样你再输入“图层状态”的时候,所有线型也都按你保存时的线型加载好了。
复制(ctrl+V)的一个不我们不怎么注意的用法在天正里面,使用ctrl+V复制的时候,其实按了ctrl+V后我们还可以对复制的对象进行镜像、90°旋转、自由旋转等操作以后在点放置点放入图纸中。
在我们按了ctrl+V以后我们可以根据命令行的提示进行镜像、90°旋转、自由旋转等操作。
对于住宅设计放置家具一类的操作,配合ctrl+shift+C一起使用特别方便,一次到位,不用把东西移动过来以后还要旋转、移动。
"S" (拉伸)的用法"S" (拉伸)是很多人都比较熟悉的了,还是写一下,这个命令靠文字描述还是有点困难,我先试一试,表达不清楚大家自己琢磨一下。
"S" (拉伸)是把对象沿着某个位置整体拉伸的一个命令,对我们来说提高画图效率的一个很好的工具,步骤为:输入"S" ——回车——选择要拉伸的对象——回车——指定拉伸第一点——指定拉伸的第二点(或者输入拉伸的距离)。
这个命令里最关键的就是“选择要拉伸的对象”,选择的时候一定是从右向左框选,拉伸的时候可以向上下左右四个方向拉伸,比如你向左拉伸的时候,拉伸的对象就是你框选的那部分,拉伸的起点位置就是你框选的选择框(选择框肯定是方形的)的左边界。
同样道理,向右拉伸,拉伸的起点位置就是你框选时的选择框的右边界。
以此类推。
CAD express tools 之车位编号我也是今天第一次用这个插件,今天主要用了里面的数字文本排序,给一个3000多个车位的地下室编车位号,一想到要给3000多个车位从1编到3000多,一个一个的编,头都大了。
四处打听找到这个工具。
先说工具的调用CAD express tools是CAD自带的一个插件,在安装CAD软件的时候会提示你是否要安装,安装以后在CAD界面上面的工具条“修改”和“窗口”之间就会有“express”这个工具。
如果你在安装CAD的时候没有点安装这个插件,可以在控制面板里的添加删除软件里找到CAD安装程序,然后点更改,根据提示,添加安装就OK了;或者重新装一下CAD,提示让你是否装express tools时你在express tools 前的复选框中打个勾选中安装就行了。
也可以下载一个CAD express tools安装,但我下载了好几个都没装好。
今天我就只学会了数字排序工具,就写写这个。
以给车位编号为例首先布置车位的时候一定要把车位做成块需要编号的时候,打开车位的块,放一个单行文字进去(文字内容不限,如果在后面的操作中无法完成,就把字体炸一下再进行后面的操作),这样每个车位上都有一个字文本了,然后把车位(当然带着车位块里的文本)复制出来,把车位炸开,删掉车位的图层,保留字体的图层(这里也体现了我前面说的图层的重要性了)。
然后找个摆正的字把所有的字都刷正。
接下来就可以开始把这些文本变成按大小顺序排列的数字了。
框选所有文字(当然这时的文字都是相同的),点击CAD express tools:express-->Text-->Automatic Text Numbering(文本自动编号) 进入命令行Sort selected objects by [X/Y/Select-order] <Y>:(选择排序由[的X / Y/选择顺序]<Y>键对象:)选择排序方向(沿着X轴、Y轴还是按选择顺序)Specify starting number and increment (Start,increment) <1,1>:(指定起始编号和增量(启动,增量)<1,1>:)指定起始编号和增量,比如地下一层车库有1520个车位,那么排地下二层车库车位的时候的起始编号为1521,增量为1,那么文本出来后就是1521,1522,1523......假设并排两排数字,我想从1开始排,上面一排为基数,下面一排为偶数,那么先编上面一排,上面一排起始编号为1,增量为2,在CAD命令框中输入1,2 出来后就是1,3,5,7......同样第二排重新执行上面操作,在CAD命令框中输入2,2 出来后就是2,4,6,8......Placement of numbers in text[Overwrite/Prefix/Suffix/Find&replace..] < Overwrite>:(放置在文本号码[覆盖/前缀/后缀/查找和替换..]<覆盖>:)文本号码放置样式,如果是车位编号,直接选择覆盖,如果原来文本里的文字是A,我想变成A1,A2,A3.....那就选择前缀,后缀同样道理,就会变成1A,2A,3A.....操作完毕! 这时你就会神奇的发现每个车位都按顺序编好号了,简直太神奇了,3000多个车位号被我几分钟时间搞定!Auto CAD无法安装的问题。
今天写一个Auto CAD无法安装的问题。
安装AUTOCAD2006时弹出对话框说:已终止CAD安装,请检查“C:/DOCUME~1/ADM INI~1/LOCALS~1/Temp/AutoCAD2006Setup.log”以获取详细信息。
然后就退出安装了。
如何解决这个问题呢?只要按以下办法操作,就可以解决了~!1.检查控制面板——添加删除程序卸载所有版本的NET Framework程序2.单击windows开始图标——执行“运行”——输入msiexec /unregister3.同样再执行“运行”——输入msiexec /regserver4.第一个命令是注销Windows Installer,第二个命令是重新注册Windows Installer5.这样设置完以后再执行安装命令就OK了。
解决延伸、剪切命令中只能延伸或者剪切一小段的问题。
出现这个问题的时候,以剪切为例(方法都是一样的),输入剪切命令,回车再回车,会出现:选择要修剪的对象,或按住Shift 键选择要延伸的对象,或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:这时输入“E”回车,命令行提示:输入隐含边延伸模式[延伸(E)/不延伸(N)] <不延伸>:选择不延伸就OK了!。
