临时用电配电箱标准配置
施工现场临时用电配电箱(柜) 标准化配置图集

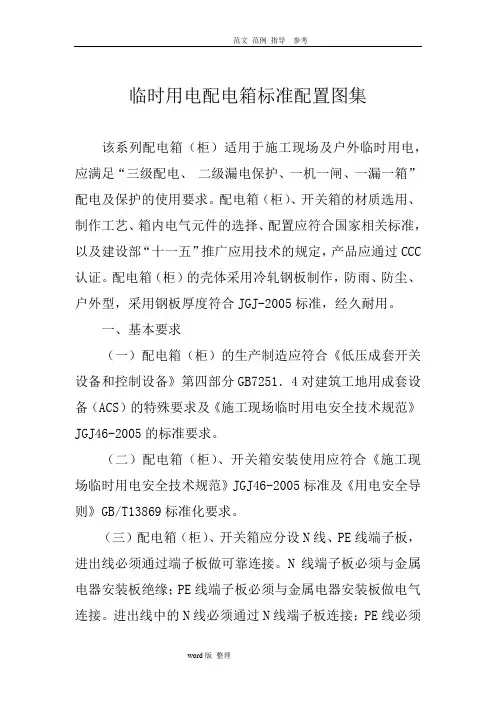

施工现场临时用电配电箱（柜）标准化配置图集该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
施工现场临时用电配电箱系统的配置
施工现场临时用电配电箱系统的配置施工现场临时用电配电箱系统的配置总配电箱、分配电箱、开关箱必须要有重复接地；总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s；现场总配电箱、分配电箱应配锁并由专人负责；施工现场使用三相五线制；配电方式；三级配电，两级保护；三级配电；总配电箱、分配电箱、开关箱；两级保护；（1）开关箱的保护。
漏电保护动作电流不大于30mA，动作时间不大于0.1s.（2）总配电箱的保护。
漏电保护动作时间大于30mA，动作时间大于0.1s.分配电箱漏电保护动作电流是75mA，（开关箱漏电保护动作电流30mA的1.5倍）动作时间不大于0.1s.所以，分配电箱不可直接用电设备；总配电箱、分配电箱安装中心点距地面的距离应为1.4～1.6米。
箱内必须分设N线端子板和PE线端子板；TN-S供电系统的特点如下。
它是把工作零线N和专用保护线PE严格分开的供电系统，称作TN-S 供电系统，1）系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。
PE线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。
2）工作零线只用作单相照明、单相负载回路中。
3）专用保护线PE不许断线，专用PE线是黄绿双色4）工作零线不得与重复接地线连接，而PE线与重复接地相连接，与漏电保护器不得相连接，所以TN-S系统供电上必须安装漏电保护器。
5）TN-S方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。
什么是三相五线制-------在三相五线制供电系统中，把零线的两个作用分开，即一根线做工作零线(N)，另外用一根线专做保护零线(PE)，这样的供电接线方式称为三相五线制供电方式。
三相五线制包括三根相线、一根工作零线、一根保护零线。
三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线蓝色，PE线黄绿色。
这种供电系统称为TN—s方式开关箱、移动箱重点要求开关箱不宜上锁。
