端子可靠性测试报告
接线端子规格书范文
接线端子规格书范文接线端子是一种电气连接器，用于将电线或导线安全地连接到电气设备或电路中。
它们在各种行业和应用中被广泛使用，包括电子、通信、汽车、工业自动化等。
接线端子的规格书提供了有关其设计、功能和性能的详细信息，以帮助用户选择和正确使用适合的接线端子。
一、接线端子的设计和构造1.材料：接线端子通常由塑料或金属制成，常用的材料有聚丙烯（PP）、尼龙、铜、铝等。
规格书应包含有关材料的详细描述、特性和适用环境条件。
2.尺寸：接线端子的尺寸和外形应与设备或电路的要求相匹配。
规格书中应提供精确的尺寸测量图，包括长度、宽度、高度等相关参数。
3.电气性能：接线端子的电气性能是关键指标。
规格书应包含有关电压、电流、电阻、绝缘等级等指标的详细描述和测试数据。
4.连接方式：接线端子的连接方式可以是螺纹、插拔、压接等。
规格书中应说明端子的连接方式以及所需的工具或设备。
5.安装方法：规格书应提供详细的安装方法和步骤，包括固定方式、焊接方式等。
此外，还应提供安装所需的附件和配件清单。
二、接线端子的功能和应用1.电气连接：接线端子主要用于电线或导线的连接，它们提供可靠的电气连接，确保良好的信号传输和电流传输。
2.绝缘保护：接线端子通常具有绝缘外壳，能够保护电线或导线免受外界环境的影响，防止电流泄露和触电。
3.标识和标记：规格书应包含有关接线端子的标识和标记方法，帮助用户正确识别和安装。
4.防护等级：接线端子通常具有不同的防护等级，用于适应不同的环境条件。
规格书应指定防护等级，并描述其适用范围和特性。
5.可靠性和耐久性：规格书应提供关于接线端子的可靠性和耐久性测试报告，包括振动、冲击、温度循环等方面的数据。
三、附加要求1.相关标准：规格书应指定接线端子符合的相关标准和规范，例如国际电工委员会（IEC）、美国国家电器制造商协会（NEMA）等。
2.认证和认可：规格书中应说明接线端子所获得的认证或认可，例如CE认证、UL认证等。
可靠性试验(AEC-Q200-REV C )
1.范围除另外说明外，本标准应用于AT切型晶体内部，仅限汽车客户的所有类型。
2.可靠性规格表1：可靠性测试的样品每部分进行测试的要求的规定2.1必要测试(AEC-Q200-REV C测试和HKA 测试)进行表2中的AEC-Q200-REV C 测试加上表3中的HKA测试，并且进行表2中(测试NO.14)和表3中(测试NO.110)的振动测试。
2.1.1AEC-Q200-REV C 测试表22.1.2HKA 表33.附录1表2中的测试21 板弯曲实验的附录如下：3.1范围3.1.1描述这个规格为评估挡板弯曲过程中贴装在PCB上时表面贴装组件的终端强度确立了过程和标准3.1.2参考文件无可适用3.2设备装置3.3测试仪器测试所用的设备应与图1所示相当。
3.3.1 样品数目元器件的数目和实验的lot，AEC-Q200-REV C的表2中已被列出。
3.3.2测试环境1.测试的组件贴装在一个由供应商提供的FR4板上，应符合以下要求2.平面模式是供应商为组件测试提供的标准3.组件放置在一个100mm×40mm FR4 PCB板上，板的厚度1.6mm×0.2mm,每层厚35μm±2μm，组件应在如下的回流曲线下贴装：预热温度：125℃±25℃，最长120秒。
183℃以上的时间：60秒-150秒文件编号: QWG-123版本号: O 修订人:邓志敏批核人：第7 页共10 页生效日期: 29/05/2008 复核人:到达最高点的速率（183℃到最高点）≤3℃/秒最高点温度:235℃+5℃到达最高点时间：10秒-20秒坡道下降速率≤6℃/秒4.安装100mm×40mm的板到一个类似于图2所示，器件面临下跌的夹具上，设备应该能用机械手段，即可应用一个强力来弯曲板（D）×=2mm 最小（或者定义在客户规格或者Q200）。
应用强力的持续时间应该是60（+）5秒。
接线端子检验标准
接线端子检验标准接线端子是指连接电气设备和电气器件之间的电气连接器件。
由于接线端子在电气系统中起到重要的连接作用，因此对其进行检验是非常关键的。
本文将探讨接线端子的检验标准，以确保其质量和安全性。
一、检验前的准备在进行接线端子的检验之前，需要对其进行准备工作。
首先，在检验之前应对接线端子进行标识，以便在后续检验中进行追踪。
其次，需要准备好相应的检验设备和工具，如万用表、破坏性测试设备等。
最后，要明确检验的方法和标准，以确保检验的准确性和统一性。
二、外观检验首先，进行接线端子的外观检验。
外观检验主要是对接线端子的外观进行观察和检查，包括检查接线端子是否存在明显的缺陷，如变形、裂纹、锈蚀等。
同时，还需检验接线端子的颜色、表面光洁度等，确保其符合相关要求。
三、尺寸检验接着，进行接线端子的尺寸检验。
尺寸检验主要是检查接线端子的形状和尺寸是否符合相关标准。
常用的检验项目包括接线端子的长度、宽度、高度、孔径等。
通过测量和比较，确定接线端子的尺寸是否满足要求。
四、电气性能检验接下来，进行接线端子的电气性能检验。
电气性能检验主要是检查接线端子的导电性能和耐压性能。
其中，导电性能检验主要通过使用万用表或导通测试仪进行判断，确保接线端子的导通状态良好。
耐压性能检验则是通过加压测试，以验证接线端子能否承受相应的电压。
五、握力检验再者，进行接线端子的握力检验。
握力检验主要是检查接线端子的握接性能和可靠性。
通过使用相应的握接插装工具，对接线端子的握力进行测试，以确保其与连接的电气设备或器件之间的连接牢固可靠。
六、抗振性能检验最后，进行接线端子的抗振性能检验。
抗振性能检验主要是对接线端子在振动环境下的性能进行验证。
通过使用振动测试仪，模拟振动环境，检查接线端子是否能够在振动条件下保持稳定的连接。
七、验证和记录在完成接线端子的检验后，需要进行验证和记录，以确保检验的准确性和完整性。
验证主要是对检验结果进行再次验证，确保其正确无误。
电器产品检测研究报告
电器产品检测研究报告安全性检测是电器产品检测的基本要求。
在电器产品的生产和使用过程中，由于一些原因，如设计不合理、工艺不完善等，可能导致电器产品发生安全事故。
因此，安全性检测是必不可少的。
安全性检测主要包括电器产品的机械结构、电气结构、材料等方面的检测。
这些检测可以通过检测设备的结构是否牢固可靠、电器产品的材料是否符合相关标准等来进行。
性能检测是对电器产品功能是否达到要求的检测。
性能检测主要包括电器产品的电气性能、热性能、传输性能等方面的检测。
电气性能检测主要包括电压、电流、功率、功率因数等指标的检测。
热性能检测主要包括电器产品的散热性能、温度控制性能等方面的检测。
传输性能检测主要包括电器产品的信号传输、图像传输等方面的检测。
可靠性检测是对电器产品在使用过程中是否能够长时间保持正常工作的检测。
可靠性检测主要包括电器产品的使用寿命、损耗、运行稳定性等方面的检测。
通过可靠性检测可以判断电器产品是否能够在长期使用过程中正常工作。
环境适应性检测是对电器产品在各种环境条件下是否能够正常工作的检测。
环境适应性检测主要包括电器产品在高温、低温、湿度、震动等环境条件下的工作情况的检测。
通过环境适应性检测可以确保电器产品在各种环境条件下都能够正常工作。
电器产品检测研究是为了提高电器产品的质量和安全性，满足消费者对电器产品的需求。
通过对电器产品的安全性、性能、可靠性和环境适应性等方面进行检测，可以确保电器产品的质量和安全性。
不仅如此,更重要的是为了保障消费者的利益和权益。
电器产品检测研究为电器产品的开发和制造提供了重要的技术支持和保障。
通过对电器产品的检测研究，可以发现电器产品的问题和不足之处，为改进和优化电器产品的设计和制造提供参考。
同时，电器产品检测研究还可以为相关法律法规的制定提供依据，保障消费者的权益。
总之，电器产品检测研究对保证电器产品质量和安全性起到了至关重要的作用。
通过对电器产品的安全性、性能、可靠性和环境适应性等方面进行检测，可以确保电器产品的质量和安全性，满足消费者对电器产品的需求，为电器产品的开发和制造提供技术支持和保障。

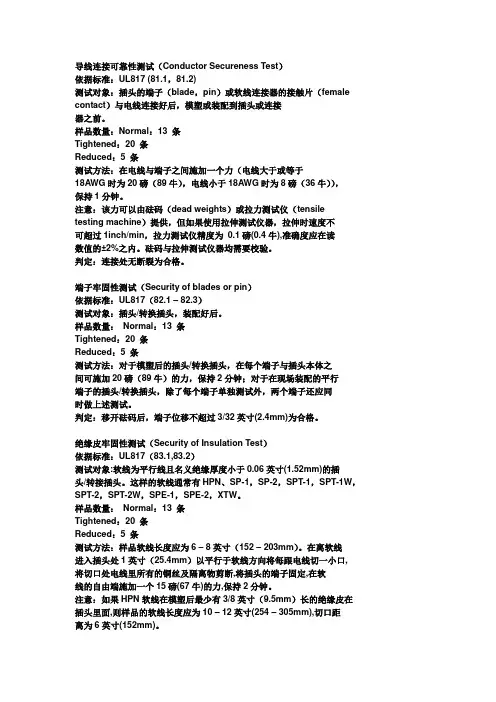

电线连接强度试验.
导线连接可靠性测试（Conductor Secureness Test）依据标准：UL817 (81.1，81.2)测试对象：插头的端子（blade，pin）或软线连接器的接触片（female contact）与电线连接好后，模塑或装配到插头或连接器之前。
样品数量：Normal：13 条Tightened：20 条Reduced：5 条测试方法：在电线与端子之间施加一个力（电线大于或等于18AWG时为20磅（89牛），电线小于18AWG时为8磅（36牛）），保持1分钟。
注意：该力可以由砝码（dead weights）或拉力测试仪（tensiletesting machine）提供，但如果使用拉伸测试仪器，拉伸时速度不可超过1inch/min，拉力测试仪精度为0.1磅(0.4牛),准确度应在读数值的±2%之内。
砝码与拉伸测试仪器均需要校验。
判定：连接处无断裂为合格。
端子牢固性测试（Security of blades or pin）依据标准：UL817（82.1 – 82.3）测试对象：插头/转换插头，装配好后。
样品数量：Normal：13 条Tightened：20 条Reduced：5 条测试方法：对于模塑后的插头/转换插头，在每个端子与插头本体之间可施加20磅（89牛）的力，保持2分钟；对于在现场装配的平行端子的插头/转换插头，除了每个端子单独测试外，两个端子还应同时做上述测试。
判定：移开砝码后，端子位移不超过3/32英寸(2.4mm)为合格。
绝缘皮牢固性测试（Security of Insulation Test）依据标准：UL817（83.1,83.2）测试对象:软线为平行线且名义绝缘厚度小于0.06英寸(1.52mm)的插头/转接插头。
这样的软线通常有HPN、SP-1，SP-2，SPT-1，SPT-1W，SPT-2，SPT-2W，SPE-1，SPE-2，XTW。
样品数量：Normal：13 条Tightened：20 条Reduced：5 条测试方法：样品软线长度应为6 – 8英寸（152 – 203mm）。

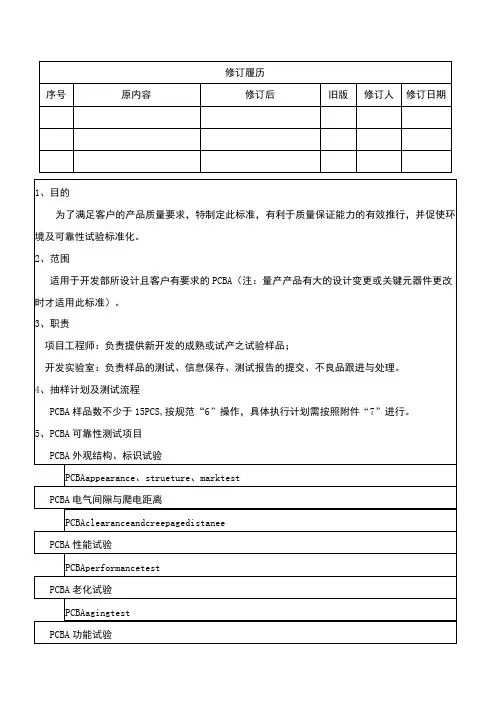

PCBA可靠性试验标准
试验目的：检查距离是否符合要求试验设备：卡尺试验样品：3PCS试验内容：FUSE前LN间与FUSE两脚间的电气间隙及爬电距离为3.0mm、3.2mm；FUSE后50~150V电气间隙1.5mm、50~125V爬电距离为2.2mm；151~300V电气间隙3.0mm、126~250V，爬电距离为3.2mm；基本绝缘的电气间隙3.0mm、爬电距离：4.0mm；加强绝缘的电气间隙5.5mm、爬电距离8.0mm。
判定标准：距离符合要求PCBA性能试验：试验目的：确认产品性能是否良好试验设备：可调变频电源试验样品：3PCS试验内容：继电器吸合正常，变压器输出正确，稳压管能稳定电压，蜂鸣器鸣声清脆，按按键灵活，指示灯亮无闪烁。
判定标准：性能良好PCBA老化试验试验目的：筛选PCBA早期的不良试验设备：老化房试验样品：6PCS试验内容：PCBA在50±5°C温度下进行500小时倍额定电压通电工艺老化测试判定标准：功能正常PCBA功能试验：试验目的：确认客户要求的产品功能是否都实现试验设备：可调变频电源试验样品：3PCS试验内容：PCBA应装配在所属电器或测试治具上，按照功能说明书或技术条件逐一测试，观察PCBA 的操作性能和功能实现状况。
判定标准：功能都实现PCBA输入功率试验：试验目的：确认功率是否在规格范围内试验设备：功率计试验样品：3PCS试验内容：整机试验，工作在额定电压和正常操作条件下。
判定标准：加热类和组合类＞300W时，范围为-10%~+5%（或20W），马达类＞300W时，范围为+15%（或60W）PCBA元器件温升试验试验目的：确认关键元器件温升是否在要求范围内试验设备：数据记录仪试验样品：3PCS试验内容：整机试验，根据产品类型提供测试条件，如加热类倍额定功率；组合类及马达类倍额定电压，满负载工作，直至温度稳定。
判定标准：符合元器件温升要求PCBA漏电流试验：试验目的：检查产品的泄漏电流是否在规格内试验设备：泄漏电流测试仪试验样品：3PCS试验内容：整机试验，发热类产品以倍额定功率正常工作状态条件下测试，马达类产品及组合类产品以倍额定电压在正常工作状态下测试，测试产品达到正常温升状态下，测试产品可接触部分到电源两极（LN）之间的泄漏电流。
端子线检验报告
外观
序号
检验项目
检验标准（要求）
检测数据
Байду номын сангаас判定
1
2
3
4
5
6
7
8
1
产品标识
外包装应注明生产厂家及其型号
□OK
□NG
2
外观
无刮伤松脱等现象表面无压伤、破损，连接线
材料、端子形状符合图纸或封样要求
□OK
□NG
3
尺寸
按图纸要求或封样样品连接线长度符合图纸或封样要求
□OK
□NG
4
截面积
按图纸要求
□OK
□NG
端子线检验报告
表格编号：NO：
产品名称
公司名称
批量数
产品编号
产品型号
生产单号
样本数
日期
抽样方案
项目类别
AQL
IL
Ac
Re
填表说明
正常检验一次抽样方案
尺寸
填表时，尽可能以数据表达，其余则按“√”表示“合格”，“X”表示“不合格”，“／”表示未检或不检。当样本数≤8个，则填写全部检测记录；当样本数＞8个，则只填写8个检测记录(超差的先记)，其余不填写。
5
导线端子
引出强度
端子无损坏，接插件无脱落在30N拉力下持续10S，无永久
性变形或损坏
□OK
□NG
6
导线电阻
单根导线从电极到导线尾
端的电阻≤50mΩ
□OK
□NG
7
耐压性能
用耐压测试仪在导线与绝缘层之间施加1500VAC/min下无击穿、闪烁，对于安全特
低电压施加电压为500V
□OK
□NG
可靠性测试规范
