氧化铝工艺规程
氧化铝生产工艺技术规程
1氧化铝生产工艺流程1.1工艺流程概述我厂氧化铝生产采用拜尔法。
矿山来的铝土矿在卸矿站卸入矿仓后转运到均化库布料。
石灰石经竖式石灰炉煅烧后送到石灰仓，用于石灰消化和原料磨配料。
均化库内的碎铝土矿用双斗轮取料机横向取料后经皮带运输机送至磨头仓。
铝土矿、石灰和蒸发来的循环母液按一定配比进入由棒、球二段磨和水旋器组成的磨矿分级系统。
分级溢流（原矿浆）进入原矿浆槽，然后泵送至高压溶出工序的溶出前槽。
溶出前槽内矿浆用G E H O泵送入溶出系统。
首先由单套管和压煮器组成的十级预热器预热，再用约60巴新蒸汽间接加热压煮器内矿浆到溶出温度，保温溶出45－60分钟，经十级自蒸发器闪蒸降温后，溶出矿浆用赤泥洗液稀释。
闪蒸产生的二次蒸汽用于十级预热，新蒸汽冷凝水经闪蒸成6巴蒸汽并入全厂低压蒸汽管网，新蒸汽不含碱冷凝水返回热电厂。
二次蒸汽冷凝水及新蒸汽含碱冷凝水送热水站。
稀释矿浆在Ф40m单层平底沉降槽内进行液固分离，底流进入洗涤沉降槽进行三次赤泥反向洗涤，再送入赤泥过滤机进行过滤洗涤，热水分别加入过滤机和末次洗涤，滤饼经螺旋输送进入再浆化槽，用离心泵向G E H O泵喂料，然后压送到赤泥堆场进行干法堆存。
分离沉降槽中添加由絮凝剂工序制备好的合成絮凝剂和天然絮凝剂。
一次、二次洗涤槽加合成絮凝剂。
分离沉降槽溢流经泵送粗液槽，再用泵送往385m2凯利式叶滤机或226m2立式叶滤机进行控制过滤，过滤时加入助滤剂（石灰乳或苛化渣）。
滤饼送二次洗涤槽，精液送板式热交换器。
精液经三级板式热交换器与分解母液和冷却水进行热交换冷却到设定温度。
再与种子过滤滤饼（晶种）在晶种槽内混合后用晶种泵送至由13台平底机械搅拌槽组成的分解系列的首槽（1#和2#槽）。
经连续分解后从11#（或10#）槽顶用立式泵抽取分解浆液去进行旋流分级，分级前加入部分过滤母液稀释，分级溢流进12#（或11#）分解槽。
底流再用部分母液冲稀后自压至产品过滤。
分解末槽（12#或11#）的分解浆液从槽上部出料自流至种子过滤机，滤饼用精液冲入晶种槽，滤液入锥形母液槽。
氧化铝厂工艺技术标准
氧化铝厂工艺技术标准（第二稿）二0一一年十一月十五日1氧化铝生产工艺流程1.1生产流程概述铝土矿经卸矿站由板式输送机、胶带输送机、堆料机入堆场均化。
均化矿用双斗轮取料机横向取料、经胶带输送机运送至磨头仓后，与循环母液按比例入磨进行矿浆磨制。
出磨矿浆经中间泵去旋流分级，溢流入原矿浆槽，底流返回球磨机。
原矿浆在预脱硅槽停留6～8小时，用隔膜泵经套管预（加）热套管送入溶出器。
1～8级套管分别用8～1级自蒸发乏汽预热，第9级套管用新蒸汽加热到溶出温度，经30分钟保温溶出完成溶出反应，通过9级自蒸发器闪蒸降温形成溶出矿浆。
新蒸汽冷凝水经闪蒸成0.6Mpa蒸汽并入全厂低压蒸汽管网，新蒸汽冷凝水返回热电厂，乏汽冷凝水送热水站和蒸发车间加热蒸发原液。
溶出矿浆经3～4小时稀释脱硅后送入Ф22×18m分离沉降槽，溢流（粗液）自压至粗液槽。
底流进入洗涤系统进行五次赤泥反向洗涤，热水从末次洗涤槽加入，末次洗涤槽底流送至赤泥压滤工序，压滤机压滤后滤饼进行堆存，滤液返回赤泥洗涤。
沉降、洗涤系统定量加入絮凝剂。
粗液用泵送往立式叶滤机进行控制过滤，过滤时定量加入助滤剂（电石渣乳），滤液（精液）送板式热交换器，滤饼送回稀释槽。
精液经板式热交换器与种分母液和冷却水分别进行热交换冷却到设定温度，与种子过滤滤饼（晶种）混合后自压至分解首槽。
经过约45h的连续晶种分解后，用立式泵抽取分解浆液进行旋流分级，分级前加入部分种分母液稀释，分级溢流进入下一个分解槽，底流再用平盘洗液或母液冲稀后自压至产品过滤。
分解末槽（溢流槽）的分解浆液从槽上部用泵送至种子过滤，滤液入锥形母液槽后经换热送母液蒸发。
经过产品分级的氢氧化铝浆液通过浆液泵送入平盘过滤机进行成品过滤并用热水洗涤，氢氧化铝滤饼经皮带送至焙烧炉前小仓。
高浓度滤液送种子过滤锥形母液槽，氢氧化铝洗液送赤泥洗涤。
母液槽内的分解母液部分送氢氧化铝分级用于稀释水旋器进料和底流。
蒸发原液经蒸发器进行蒸发浓缩后送碱液调配。
铝灰提氧化铝的加工工艺流程

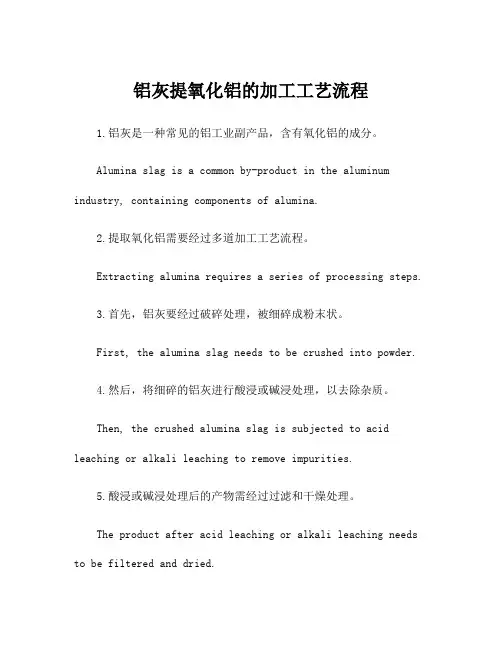

铝灰提氧化铝的加工工艺流程1.铝灰是一种常见的铝工业副产品，含有氧化铝的成分。
Alumina slag is a common by-product in the aluminum industry, containing components of alumina.2.提取氧化铝需要经过多道加工工艺流程。
Extracting alumina requires a series of processing steps.3.首先，铝灰要经过破碎处理，被细碎成粉末状。
First, the alumina slag needs to be crushed into powder.4.然后，将细碎的铝灰进行酸浸或碱浸处理，以去除杂质。
Then, the crushed alumina slag is subjected to acid leaching or alkali leaching to remove impurities.5.酸浸或碱浸处理后的产物需经过过滤和干燥处理。
The product after acid leaching or alkali leaching needs to be filtered and dried.6.接下来，将干燥后的产物进行高温煅烧，将其转化为氧化铝。
Next, the dried product is subjected to high-temperature calcination to transform it into alumina.7.经过煅烧处理后的氧化铝需要进行细磨，以获得所需的颗粒度。
The alumina obtained after calcination needs to be finely ground to achieve the desired particle size.8.最后，氧化铝产品经过包装和贮存即可投入市场。
Finally, the alumina product is packaged and stored for market distribution.9.铝灰处理工艺流程中需要控制温度、压力和化学反应条件。
氧化铝工艺流程
氧化铝工艺流程氧化铝是一种重要的工业原料，广泛用于陶瓷、耐火材料、电子材料等领域。
氧化铝的生产工艺流程主要包括氧化铝矿石的选矿、粉碎、煅烧和氧化铝的提取等步骤。
下面我们将详细介绍氧化铝的生产工艺流程。
1. 氧化铝矿石的选矿氧化铝矿石主要包括赤铁矿、莫来石、矾土等。
在选矿过程中，首先需要将矿石进行粉碎，然后通过重选、浮选等方法，将矿石中的杂质分离出来，得到含氧化铝较高的矿石精矿。
2. 矿石的粉碎精矿经过选矿后，需要进行粉碎处理，将其粉碎成适合进一步处理的颗粒度。
通常采用颚式破碎机、圆锥破碎机等设备进行粉碎，得到粉碎后的矿石粉末。
3. 煅烧粉碎后的矿石粉末需要进行煅烧处理，将其转化为氧化铝。
煅烧是将矿石在高温下进行热处理，使其发生化学变化，生成氧化铝。
煅烧的温度通常在1000℃以上，需要根据矿石的性质和工艺要求进行调控。
4. 溶解经过煅烧处理后的氧化铝粉末需要进行溶解处理，将其溶解于氢氧化钠溶液中，生成氢氧化铝溶液。
溶解的过程需要在一定的温度和压力条件下进行，通常采用高温高压釜进行溶解处理。
5. 晶化溶解后的氢氧化铝溶液需要进行晶化处理，将其中的杂质去除，得到纯净的氢氧化铝晶体。
晶化的过程通常通过降温结晶的方式进行，控制晶化条件可以得到不同形态和大小的氢氧化铝晶体。
6. 煅烧晶化后的氢氧化铝晶体需要进行再次煅烧处理，将其转化为氧化铝。
煅烧的温度和时间需要根据晶体的性质和工艺要求进行控制，通常在1200℃以上进行煅烧处理。
7. 氧化铝的提取经过煅烧处理后的氧化铝晶体可以通过化学方法进行提取，得到纯净的氧化铝产品。
提取的过程通常采用酸碱法或氧化法进行，将氢氧化铝溶解或氧化成氧化铝，然后经过过滤、干燥等步骤得到成品氧化铝。
以上就是氧化铝的生产工艺流程，通过选矿、粉碎、煅烧和提取等步骤，可以将氧化铝矿石转化为纯净的氧化铝产品。
在生产过程中需要严格控制各个环节的工艺参数，确保产品质量达到标准要求。
希望以上内容能够对氧化铝生产工艺有所帮助。
氧化铝生产工艺流程培训
氧化铝生产工艺流程培训本次培训将针对氧化铝的生产工艺流程进行详细介绍，以便让参与培训的员工对该工艺有全面的了解。
以下将从原料准备、氧化铝生产过程、产品成品以及质量控制等方面进行详细介绍。
1. 原料准备:氧化铝的主要原料为铝矾土和氢氧化铝。
在生产过程中，铝矾土经过碎磨、浸出和过滤等步骤，制备成氢氧化铝浆料，而氢氧化铝则是通过铝水解或氧化铝水解法制备而成。
2. 氧化铝生产过程:氢氧化铝浆料经过煅烧、冷却、粉碎等步骤，最终制成氧化铝成品。
这其中需要特别注意煅烧过程中控制温度、时间和气氛等参数，以确保产品的质量。
3. 产品成品:生产出的氧化铝产品主要用于制作陶瓷、耐火材料、磨料等。
4. 质量控制:在生产过程中，要严格控制原料质量、生产各项参数及产品成品的质量指标，以确保产品符合标准。
总的来说，氧化铝生产工艺流程是一个综合性的工程，需要多方面的知识和技能。
希望通过本次培训，大家能够对氧化铝的生产工艺有一个更加全面和深入的了解，提高生产效率和产品质量。
氧化铝生产工艺流程在工业生产中占据着重要地位，具有广泛的应用，因此对于员工来说，熟悉和了解氧化铝的生产工艺流程是至关重要的。
关于氧化铝的生产工艺，我们将继续介绍一些重要的方面，以便大家能够更深入地理解这一过程。
5. 生产设备和工艺流程优化:在氧化铝生产过程中，生产设备的选择和优化对于提高产量和降低能源消耗都具有重要作用。
在培训中，我们将介绍不同类型的煅烧炉、粉碎设备以及其他辅助设备的工作原理、特点和优化方式，以期帮助员工熟悉和掌握更加有效的生产技术和工艺流程。
6. 环保和安全管理:在氧化铝生产中，环保和安全管理同样至关重要。
我们将介绍环保技术和设备在氧化铝生产中的应用，以及安全操作规程的制定和遵守。
同时，我们将强调环保和安全管理对员工和企业的重要性，希望能够通过培训使员工对环保和安全管理理念有更加深入的了解。
7. 能源消耗和节能减排:对于任何生产工艺而言，节能减排都是非常重要的问题。
氧化铝焙烧车间操作规程
重庆 南川氧化铝厂二 三年六月一、基本任务焙烧是氧化铝生产一种重要环节，它关系到氧化铝旳质量、产量和成本，因此必须严格把关，严格管理才行。
（1）氢氧化铝在低温段蒸发掉附着水，由于氢氧化铝在过滤过程中，滤饼具有12 旳附着水。
（2）氢氧化铝在设法段脱掉结晶水，也就是说，一种氧化铝分子要脱掉三个分子旳结晶水。
（3）气态悬浮焙烧炉旳热能是通过煤气同空气充足混合燃烧而得。
（4）设法氧化铝经降温冷却到80℃如下，才允许输送到氧化铝在仓。
（5）当文丘里管温度比较高时，要开起多给水泵喷水降温。
（6）烟气经电收尘净化后排放，排放原则是50mg/Nm3。
四、正常作业1.技术条件与技术经济指标（1）设计指标焙烧生产能力：180t-Al2O3/D；允许产能变化：80~100%。
（2）给料性质附水含量：≤8~10%；附碱：0.06%。
（3）还原级产品氧化铝性质灼减（300~1000℃）：≤1.0%；比表面积（BET）≮50m2/g；α- Al2O3含量：≯20%；容积密度：≯1.05g/cm3；焙烧出料温度：≤80℃。
（4）其他技术条件与规定冷炉启动升温每小时30~50℃，升温时间控制在24~32小时；炉子下料时，预热温度不得低于750℃；焙烧正常炉温，规定为1000~1100℃；焙烧时间不少于30分钟；冷却回水温度不得超过60℃；燃料热耗为3.20~3.27MJ/kg- Al2O3；焙烧系统电耗为22~25kwh/t- Al2O3；焙烧炉年运转率为92~94%；焙烧炉热效率为75~80%；焙烧后氧化铝安息角为30~41°；烟气温度不不小于140℃；烟气排放含尘量不不小于50mg/Nm3。
五、岗位划分1.氢铝给料区：氢氧化铝仓、皮带定量给料机、氢氧化铝螺旋给料机。
2.主控区：一级预热旋风筒（PO1）、文丘里干燥除尘器（AO2）、二级预热旋风筒（PO2）、热旋风分离器、气态悬浮焙烧主反映炉（PO4）、一级冷却旋风筒（CO1）、二级冷却旋风筒（CO2）、三级冷却旋风筒（CO3）、四级冷却旋风筒（CO4）。
氧化铝厂溶出车间生产作业规程
广西华银铝业有限公司管理体系文件GXHYL/YH-CZ02-2007 版本号: A氧化铝厂溶出车间生产作业规程管理编号：受控状态：持有部门（人）：2007-01-21发布2007-03-15实施广西华银铝业有限公司发布管理体系文件拟订、会签、审批表氧化铝厂溶出车间生产作业规程编制：罗春鸿审核：张观玉审批：张凤权广西华银铝业有限公司二0 0七年目录1 区域责任2 流程概述3 联系制度4 技术指标5 启动程序6 作业程序7 过程控制8 岗位巡检9 岗位记录10 停车程序11 清理与清洗制度12 溶出机组常见故障判断及其处理方法13 主要设备表1 区域责任1.1 区域范围从溶出前槽入口到沉降槽进口，包括溶出前槽系统，高压隔膜泵房内，单管厂房内，溶出厂房内，料浆稀释系统，酸洗系统以及主控室楼内操作室的所有设备、管道、阀门、仪表、照明、工器具、安全环保设施、辅助材料、环境卫生等均属本作业区的范围。
1.2 区域的任务高压溶出是氧化铝厂拜尔法生产氧化铝的重要工序之一，其主要任务是：1.2.1 负责将原料来的合格矿浆，通过高温高压，使矿石中氧化铝水合物与苛性碱充分反应生成铝酸钠溶液，并用适当的一次洗液（含氢氧化铝洗液）稀释成合格的稀释浆液送往沉降作业区。
1.2.2 负责将合格的新蒸汽冷凝水及时送回热电厂，不合格的新蒸汽冷凝水及闪蒸二次冷凝水送去沉降作赤泥洗水。
2 流程概述来自原料磨的合格矿浆首先进入溶出前槽，由槽底出料自压进入高压隔膜泵，再由高压隔膜泵注入溶出机组。
矿浆首先经过六级单管预热器并由来自相应闪蒸槽的二次蒸汽间接加热到160℃左右，后进入四级带机械搅拌间接加热的预热压煮器，由来自相应级别的闪蒸槽的二次蒸汽预热到200℃左右，再进入带机械搅拌间接加热反应压煮器内，用来自锅炉房的6.0Mpa新蒸汽加热到溶出温度260℃左右，最后经过反应停留压煮器停留反应45～60分钟，溶出后料浆经过十级闪蒸槽降压降温后，进入稀释槽。
氧化铝工艺流程
氧化铝工艺流程氧化铝，又称氧化铝，是一种重要的无机化工产品，广泛应用于建筑材料、电子材料、耐火材料等领域。
氧化铝的生产工艺流程包括氧化铝原料的选矿、粉碎、制浆、成型、烧结等环节，下面将详细介绍氧化铝的生产工艺流程。
首先，氧化铝的生产过程始于氧化铝原料的选矿。
氧化铝的原料主要包括氧化铝矿石和氧化铝渣。
在选矿过程中，需要对原料进行破碎、筛分，以便得到合适的氧化铝原料。
接下来是氧化铝原料的粉碎环节。
经过选矿得到的氧化铝原料需要经过粉碎处理，将原料破碎成适当的颗粒大小，以便后续的制浆工序。
然后是制浆环节。
在制浆过程中，将粉碎后的氧化铝原料与适量的水混合，形成氧化铝浆料，为后续成型工序提供原料。
随后是成型环节。
在成型过程中，将制浆后的氧化铝浆料经过成型机械成型，制成氧化铝坯料，为后续的烧结工序做准备。
最后是烧结环节。
将成型后的氧化铝坯料进行烧结处理，经过高温煅烧，使氧化铝坯料结晶成型，形成成品氧化铝产品。
总的来说，氧化铝的生产工艺流程包括选矿、粉碎、制浆、成型和烧结等环节。
每个环节都至关重要，需要严格控制生产工艺，以确保产品质量。
随着科技的不断进步，氧化铝生产工艺也在不断创新，以满足市场的需求。
在氧化铝工艺流程中，需要注意原料的选择和处理，粉碎和制浆的工艺参数，成型和烧结的工艺控制，以及产品质量的检测等方面。
只有严格控制每个环节，才能生产出优质的氧化铝产品，满足市场需求。
综上所述，氧化铝的生产工艺流程是一个复杂的系统工程，需要各个环节紧密配合，才能保证产品质量。
随着技术的不断进步，相信氧化铝的生产工艺会不断完善，为相关产业的发展做出更大的贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一篇拜耳法生产氧化拜铝第一章绪论从19世纪初开始，从金属的概念中分离出轻金属，所谓轻金属，通常指比重小于3.5的金属，一般指铝、镁、铍和碱金属和碱土金属。
轻金属同氧、卤族元素、硫和碳的化合物都非常稳定，都是负电性很强的元素。
轻金属性能优越，用途广泛，可以同其他金属构成合金，在工业上得到广泛的应用。
轻金属资源极其丰富，在地壳中其含量为：AI2O3：15﹪，Fe2O3：2.5%，FeO：6.0﹪,CaO：8.4﹪,MgO：3.15﹪,NaO：2.5﹪,K2O：1.7﹪。
目前已探明的铝土矿资源已大250亿吨，随着科技的发展，还会探明一些铝土矿资源，目前轻金属发展的前景是很大的。
•氧化铝生产概述•随着铝工业快速发展,氧化铝生产已经发展成为一个大型的工业部门,氧化铝产量迅速增长,到本世纪末世界氧化铝产量已达到6000万吨,主要产氧化铝大国有澳大利亚、美国、俄罗斯、印度尼西亚。
世界上最大的氧化铝厂是澳大利亚的格拉德期通厂，其年产能是270万吨。
我国近年来氧化铝工业发展迅速，有六大氧化铝厂：郑州铝厂、中州铝厂、贵州铝厂、山西铝厂、苹果铝业公司、山东铝业公司。
中国氧化铝生产能力近500万吨/年，预计十五期间可达600万吨/年。
氧化铝主要用于电解铝工业，随着科技的发展，非金属用铝得到迅速发展，特别是在电子、石油、化工、耐活材料、陶瓷等部门，目前非金属用氧化铝量已占其总产量的10﹪以上，现仅多品种氧化铝就达200多种。
氧化铝生产绝大部分采用铝土矿为原料，铝土矿储量最丰富的国家有几内亚、澳大利亚、巴西等国，近来亚洲印度、越南也发现了大量的铝土矿床，而霞石和明矾石也是生产氧化铝的优质原料。
当今世界上95﹪以上氧化铝是由拜耳法生产的，5﹪的氧化铝是拜耳-烧结联合法生产，这些生产方法都属于碱法生产氧化铝的范围。
随着科技的发展，世界上各大氧化铝厂都广泛采用高新技术工艺，设备朝大型化、自动化方向发展，使氧化铝生产成本大幅度降低，国外某些厂家其氧化铝生产成本仅80-120美元/t-AI2O3。
•氧化铝及水和物性质•一、氧化铝性质（氧化铝又称无水氧化铝）1、白色晶体；分子式为AI2O3，分子量为102，为两性氧化物，能溶于无机酸和碱性溶液中，由于其结晶形式不同，在无机酸和碱性溶液中的溶解度也不同。
2、氧化铝有四种同素异构体：即：α—AI2O3，β－AI2O3，γ－AI2O3，δ－AI2O3四种，而常见的仅有α－AI2O3，和γ－AI2O3。
α—AI2O3是AI(OH)3在较高温度下焙烧的产物，其反应式为：AI(OH)31000－1200℃α-- AI2O3+3H2O↑α—AI2O3性质稳定，在常温下不同酸和碱发生反应。
α—AI2O3：熔点：2050℃，沸点：2900℃比重：3.9—4.0g/cm3，硬度大，仅次于金刚石。
γ—AI2O3是AI(OH)3在较低温度下焙烧产物。
AI(OH)3500—900℃γ—AI2O3+3H2O↑其化学性活泼易同无机酸和碱发生反应，γ－AI2O3吸水性强，比表面积大，其真比重为3.42g/cm3.β－AI2O3一般极少见，仅在Na2O-AI2O3-SiO2系熔盐中析出的产物,一般在电解铝电解槽底碳块缝中发现有β－AI2O3.γ－AI2O3是酸法生产AI2O3如AICI3·6H2O在200℃以下加温时有δ－AI2O3析出，若温度超过200℃又转变为γ－AI2O3。
二、氧化铝水合物及性质在自然界中AI2O3-H2O系的结晶化合物有三种：三水铝石、一水软铝石和一水硬铝石，其分子式为：三水铝石：AI(OH)3或AI2O3·3H2O一水软铝石：γ－AIOOH或γ－AI2O3·H2O一水硬铝石：α—AIOOH或α－AI2O3·H2O物理性质：比重和硬度是按下列次序递增的：三水铝石→一水软铝石→一水硬铝石→刚玉硬度（莫氏）2.5-3.0 3.5-4.0 6-7 9比中 2.3-2.4 3.0 3.3-3.5 3.9-4.0化学性质：典型的两性化合物，可溶于无机酸和碱性溶液中，但溶解度随温度、碱浓度不同而异。
由于氧化铝水化合物性质决定了制取氧化铝可用碱法或酸法，但酸法制造工艺复杂，设备要求耐酸，因此，一般不采用。
•氧化铝拜耳法生产简介•世界上95％以上的AI2O3均是拜耳法生产的，所谓拜耳法是奥地利人拜耳于1887﹣1892年所发明的，因此命为拜耳法。
拜耳法在处理低硅铝土矿（一般要求矿石A/S>7），特别是处理三水型铝土矿时，流程简单，产品质量好、能耗低、成本低。
因而得到广泛利用。
一、拜耳法的基本原理有两条；1、用N a OH溶液溶铝矿,所得到的铝酸钠在添加晶种、不断搅拌的条件下,溶液中的氧化铝便呈氢氧化铝析出.2、分解得到的母液,经蒸发浓缩后在高温下可用来溶出新的铝土矿.交替使用着两个过程,就能够每处一批矿石便得到一批氢氧化铝,构成所谓的拜耳法循环.二、拜耳法生产的实质就是使下一反应在不同条件朝不同方向交替进行.AL2O3(1或3)H2O+2N aOH+aq<=>2N aAl(OH)4+aq首先是高温下在压煮器中用氢氧化铝钠溶液溶出铝土矿将其中的氧化铝水合物溶浸出来，使反应向右进行，得到铝酸钠溶液，杂质则进入残渣中，往彻底分离赤泥后的铝酸钠溶液中添加晶种，使反应向做进行析出氢氧化铝，分解后的母液在返回溶出下一批矿石氢氧化铝经培烧后便得到产品氧化铝。
拜耳法生产氧化铝的工艺流程是由许多工序组成的，其中主要有：矿浆制备矿浆溶出的稀释、赤泥分离、洗绦，粗液精制、晶种分解，AL（OH）3分离、洗绦、分解母液蒸发等工序，而各工序控制的温度、浓度、苛性比值都不相同。
三、拜而法溶出工艺的选择：主要根据矿石形态不同选用不同的溶出工艺制度。
1、欧洲的拜耳法；对于难溶出的欧洲行的客斯特一水软铝石和一水硬铝石型矿石。
溶出条件：溶出温度：200-260ºＣ调配液Na2OK：>200g/I平衡ak：1.32溶出时间：10-30分钟最终溶出液：ak：1.372、美洲拜耳法：红土型三水铝石。
溶出条件：温度：145ºＣ调配液NK：230g/I平衡ak：1.28溶出时间：30-60分钟最终ak：1.303、一水硬铝石：苛性碱浓度：N a2O 340g/I平衡A/C值：0.71 相当于αk：1.35溶出时间：30-60分钟A/C允许实际差值：0.06 相当于ak：141-1.30 最终A/C值：0.65 相当于αk：1.48四、溶出工艺的目的1、以高产出率有效地提取铝土矿的氧化铝。
2、使溶液充分脱硅，避免过量的SiO2影响，把苛性碱的消耗减至最少。
五、三水铝石的低温溶出方案：典型的溶出温度为145℃，更高的溶出温度会导致已溶解的三水铝石以一水软铝石的形态结晶析出，而一水软铝石在130℃以上较稳定，典型的溶出时间为30—60分钟，主要是为了使溶液发生充分的脱硅，对于某一给定的赤泥洗涤条件，由于溶出过程自蒸发量少，所以低温溶出氧化铝厂需要更高的蒸发能力。
我厂就是利用外国进口优质三水铝石进行低温溶出生产氧化铝的：溶出条件：溶出温度：140—145℃调配液NK：170—180g/l溶出时间：7—10分钟保温脱硅时间：60—80分钟最终溶出液：ak：1.40—1.50我厂采管道化溶出器处理三水铝石，管道化溶出器是国内第一次采用在拜耳法生产上，其基本原理是单流法，套管间接加热，矿浆同蒸汽逆向流动，矿浆用自蒸发器的二次蒸汽和新蒸汽预热提温到145℃，再经过四级保温罐串联使用达到溶出、脱硅的目的。
六、国内处理一水硬铝石溶出方案：单管道化预热+高压釜溶出流程。
山西铝厂和苹果铝业公司从法国引入单管预热—高压釜溶出技术、溶出温度260℃，间接加热，管道化反应器预热矿浆。
溶出流程具有结构紧凑，热利用率高，产能大（450M3/H矿浆处理量）等优点，缺点是每15天切除高压釜进行清理，为此，每组溶出装置均设有1-2台高压釜做备用。
第二章铝酸钠溶液的晶种分解第一节概述控制过滤后的铝酸钠精液送去进行晶种分解，既在降低溶液温度并加入晶种的条件下使饱和铝酸钠溶液分解而析出氢氧化铝，同时得到分子比较高的种分母液，作为溶出铝土矿的循环母液。
晶种分解是拜耳法生产氧化铝的主要工序之一，它对产品质量，产量及全厂的技术经济指标有着重大的影响。
衡量种分作业效果的主要指标AH的质量、分解率和分解槽单位产能。
这三项指标是互相联系而又互相制约的。
一、氢氧化铝质量对氢氧化铝质量的要求，包括纯度和物理性质两个方面。
纯度是指成品中杂质的含量、灼减等，而物理性质主要只指粒度分布和颗粒的机械强度。
氢氧化铝中的主要杂质是SiO2、Fe2O3和Na2O，其中Fe2O3在铝酸钠溶液中主要是以浮游物存在的，分解时机械携带进入氢氧化铝，所以要求送去分解的铝酸钠溶液中赤泥浮游物含量在0.02g/l 以下。
种分氢氧化铝中SiO2含量一般可以达到较好的指标，因为拜耳法精液的硅量指数一般为200—300，而种分分解率又在50%左右，种分过程不会发生明显的脱硅反应。
但如果精液的硅量指数低于150—200时，分解过程中铝硅酸钠水合物就会结晶析出，使AL（OH）3产品为SiO2所污染。
Na2O是氢氧化铝中的主要杂质，含量在0.2%—0.4% （AI2O3中含Na2O0.3—0.5%），氢氧化铝所含的碱有三种：（1）AL（OH）3晶格中的碱，它是Na‐离子取代了AI(OH)3晶格中的氢的结果。
这部分碱是不能用水洗去的，含量约为0.05—0.1%；（2）是以水合铝酸钠形态存在的碱，它也是不可洗去的，含量约为0.01—0.03%；（3）氢氧化铝夹带母液中的碱。
氢氧化铝夹带的母液中，一部分是进入结晶集合体结晶空隙中的，是不可洗的，含量为0.1—0.2%；另一部分是吸附于颗粒表面的，它是可洗去的，在生产条件下，洗涤后的氢氧化铝中的这部分碱的含量为0.1%左右。
氧化铝的粒度分布与机械强度，基本上取决于氢氧化铝的粒度与强度。
一般要求氢氧化铝的粒度较粗而均匀，具体要满足电解铝厂对AI2O3的粒度要求。
生产砂状氧化铝，关键在种分过程技术条件的控制。
二、分解率即铝酸钠溶液中氧化铝析出的百分数。
由于分解前加入晶种带入母液分解析出AI(OH)3使溶液浓度和体积变化，分解过程又有水分蒸发，所以按溶液中AI2O3浓度来计算分解率是不正确的。
因为分解前后苛性碱的绝对数量变化很小，所以分解率可以根据溶液分解前后的分子比来计算：η=（1-αa/αm）×100%式中：η—种分率，%αa—分解原液的分子比；αm—分解母液的分子比；从上上式可见，当原液分子比一定时，母液分子比越高，则分解率越高。
但是，为了提高分解率，必须延长分解时间，使分解槽产能下降，而且分解后期容易生成细颗粒氢氧化铝，这是不利的。
