59XC透反射偏光显微镜使用说明

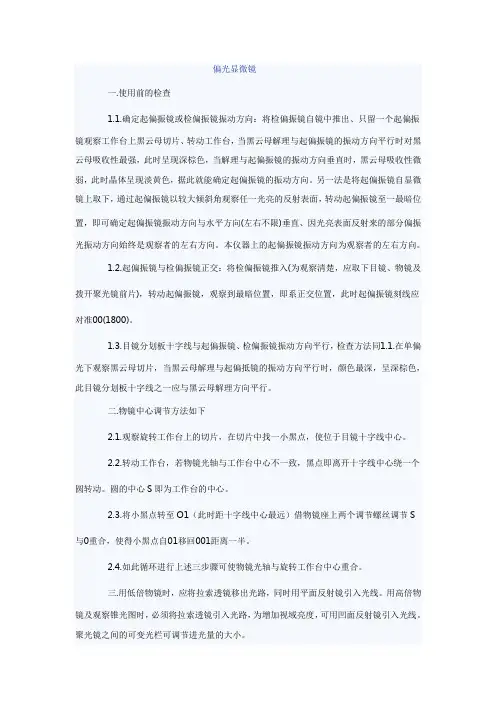

偏光显微镜
偏光显微镜一.使用前的检查1.1.确定起偏振镜或检偏振镜振动方向：将检偏振镜自镜中推出、只留一个起偏振镜观察工作台上黑云母切片、转动工作台，当黑云母解理与起偏振镜的振动方向平行时对黑云母吸收性最强，此时呈现深棕色，当解理与起偏振镜的振动方向垂直时，黑云母吸收性微弱，此时晶体呈现淡黄色，据此就能确定起偏振镜的振动方向。
另一法是将起偏振镜自显微镜上取下，通过起偏振镜以较大倾斜角观察任一光亮的反射表面，转动起偏振镜至一最暗位置，即可确定起偏振镜振动方向与水平方向(左右不限)垂直、因光亮表面反射来的部分偏振光振动方向始终是观察者的左右方向。
本仪器上的起偏振镜振动方向为观察者的左右方向。
1.2.起偏振镜与检偏振镜正交：将检偏振镜推入(为观察清楚，应取下目镜、物镜及拨开聚光镜前片)，转动起偏振镜，观察到最暗位置，即系正交位置，此时起偏振镜刻线应对准00(1800)。
1.3.目镜分划板十字线与起偏振镜、检偏振镜振动方向平行，检查方法同1.1.在单偏光下观察黑云母切片，当黑云母解理与起偏抵镜的振动方向平行时，颜色最深，呈深棕色，此目镜分划板十字线之一应与黑云母解理方向平行。
二.物镜中心调节方法如下2.1.观察旋转工作台上的切片，在切片中找一小黑点，使位于目镜十字线中心。
2.2.转动工作台，若物镜光轴与工作台中心不一致，黑点即离开十字线中心绕一个圆转动。
圆的中心S即为工作台的中心。
2.3.将小黑点转至O1（此时距十字线中心最远）借物镜座上两个调节螺丝调节S与0重合，使得小黑点自01移回001距离一半。
2.4.如此循环进行上述三步骤可使物镜光轴与旋转工作台中心重合。
三.用低倍物镜时，应将拉索透镜移出光路，同时用平面反射镜引入光线。
用高倍物镜及观察锥光图时，必须将拉索透镜引入光路，为增加视域亮度，可用凹面反射镜引入光线。
聚光镜之间的可变光栏可调节进光量的大小。
四.勃氏镜在一般情况下是不用的，只当在高倍物镜下看锥光图时才将勃氏镜加进光路，此时勃氏镜连同目镜构成一个放大镜以观察物镜后焦面上的锥光束干涉图，须注意在照明光源上加毛玻片或在引入光线的方向上应无障碍物，以免使灯丝象或窗户框子、树、天空云彩等成象引起干扰。

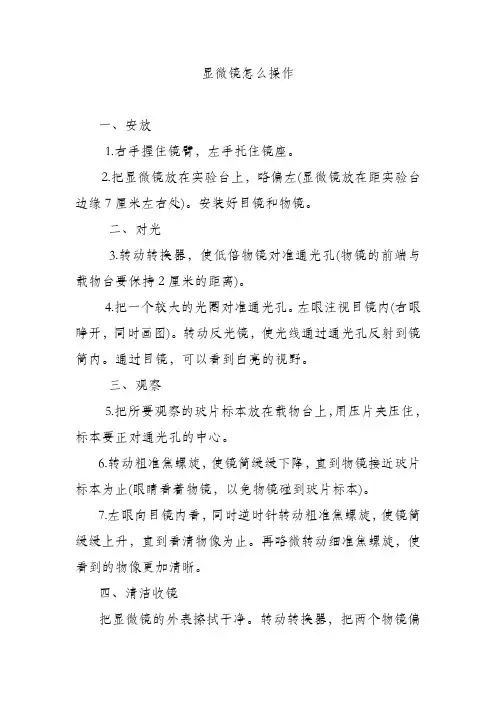

显微镜怎么操作
显微镜怎么操作
一、安放
1.右手握住镜臂，左手托住镜座。
2.把显微镜放在实验台上，略偏左(显微镜放在距实验台边缘7厘米左右处)。
安装好目镜和物镜。
二、对光
3.转动转换器，使低倍物镜对准通光孔(物镜的前端与载物台要保持2厘米的距离)。
4.把一个较大的光圈对准通光孔。
左眼注视目镜内(右眼睁开，同时画图)。
转动反光镜，使光线通过通光孔反射到镜筒内。
通过目镜，可以看到白亮的视野。
三、观察
5.把所要观察的玻片标本放在载物台上，用压片夹压住，标本要正对通光孔的中心。
6.转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止(眼睛看着物镜，以免物镜碰到玻片标本)。
7.左眼向目镜内看，同时逆时针转动粗准焦螺旋，使镜筒缓缓上升，直到看清物像为止。
再略微转动细准焦螺旋，使看到的物像更加清晰。
四、清洁收镜
把显微镜的外表擦拭干净。
转动转换器，把两个物镜偏
到两旁，并将镜筒缓缓下降到最低处。
最后把显微镜放进镜箱里，送回原处。
偏光显微镜的构造调节和使用
a’
o a
交点或跑出视域之外，则表明中心不正。这 a
时小黑点会围绕偏心O作圆周运动、如图 (b) 所示。
(a) 移动薄片
(b) 转动物台 360°
1.移动薄片,旋转物台：在薄片中任选一小黑点a置于十字丝 交点，旋转物台180°后，小黑点将会移到a’处，即以o为中 o 心做圆周运动。
a a
2.调节校正螺丝：通过调节物镜（或物台）上相互垂直的中
心校正螺丝使o移动到目镜十字丝的交点上。 (a)
移动薄片 (b) 转动物台 360°
o a
a’ o a o a
a’ oa
a’ o
a’ o
a
(b) (a) 移动薄片 转动物台 360°
(c) (b) 转动物台 转动物台 180360 °°
(d) (c) 转动物台 180° 扭动校正螺丝
(e) 移动薄片
3.重复检验：移动薄片，将小黑点由偏心 a’ a’ o处移至十字丝交 o o o o 点,旋转物台360°。若在旋转物台过程中小黑点在十字丝交 a a a a 点始终不动，则表明镜筒轴与物台转轴已经重合，中心已校
正好；若旋转物台时，小黑点仍离开十字丝交点旋转，则仍 需按步骤1、2继续调整，直至旋转物台时，小黑点在十字丝
载物台 游标尺 弹簧夹
（五）零件盒
每台显微镜都附有一个甚至数个零件盒。
目镜 物镜 消色器 滤光片 中心校正螺丝 物台微尺
1目镜 2镜筒
8上偏光镜 9试板孔
3勃氏镜
4粗动手轮 5微调手轮 6镜臂 7镜座
10物镜
11载物台 12聚光镜 13锁光圈 14下偏光镜
15反光镜
二、偏光显微镜的主要光学零件
1）上、下偏光镜振动方向正交的判断与调整 取下矿物薄片，将上偏光镜推进光路，如果视域最黑 (最暗)，说明上、下偏光镜振动方向正交。若视域不黑 (不暗)，说明上、下偏光镜振动方向末正交。这时需转动 下偏光镜调整。
偏光显微镜的认识与使用
补偿器 石膏λ，云母λ/4，石英契子 聚光镜 聚光镜为透射三片式，带有可变光栏，拉出透 镜可移出光路 视场光栏 调节视场光栏手柄，可直接改变视场大小，使视 场光栏比目镜视场稍大，以达到最佳观察效果 光源系统 6V/12W 钨卤素灯，带有220V/0-6V变压器，为显 微镜观察提供可靠、稳定的光源，保证了视场的清 晰、明亮。
2.初步掌握使用偏光显微镜的操作要领、基本步骤和方
法。
二.实验要求
1．正确认识偏光显微镜各部件名称和功能；
2．每人至少完成一次偏光显微镜的调节、校正工作； 3．每组认真完成实验指导书上的作业，交给指导教师。
三.实验准备
1．人员组织
每两人一组，轮流操作。
2．仪器工具
每组偏光显微镜一台，薄片数块,调节螺丝两
如果黑云母解理纹方向与十字丝横丝方向(东 西方向)平行，则上偏光振动方向正确，不需 校正。如果不平行，则旋转载物台，使黑云 母解理纹方向与目镜十字丝的横丝方向平行 (如下图)，旋转下偏光镜，至黑云母的颜色 变得最深为止，此时下偏光振动方向位于东 西方向。
(2)检查上、下偏光振动方向是否垂直 使用中倍 物镜，去掉薄片，调节照明使视域最亮，推入上偏 光镜，如果视域完全黑暗，证明上、下偏光振动方 向垂直。若视域不完全黑暗，说明上、下偏光振动 方向不正交。如果下偏光振动方向已经校正，则需 要校正上偏光振动方向，转动上偏光镜至视域完全 黑暗为止。如果显微镜上偏光镜不能转动，则需作 专门修理。
(二)调节照明(对光) 装好目镜及中倍物镜后，推出上偏光镜和勃氏镜，打 开锁光圈，转动反光镜全视域最明亮为止。 (三)调节焦距(准焦) 调节焦距是为了使薄片中的物像清晰可见。准焦的步 骤如下: (1)将欲测矿片置于物台中央，用薄片夹夹好。注意 薄片的盖玻片必须朝上，否则移动薄片时会损伤盖玻片， 且使用高倍物镜时不能准焦。
显微镜的使用方法
显微镜的使用方法
首先，使用显微镜之前需要确保显微镜的镜片是干净的。
镜片
上的灰尘或污渍会影响观察效果，甚至损坏样品。
因此，在使用显
微镜之前，需要用专门的镜片纸轻轻擦拭镜片，保持其清洁。
其次，正确调节光源是获得清晰观察效果的关键。
在使用显微
镜时，需要根据观察的样品选择合适的光源亮度，并通过调节光源
的开关或旋钮，使光线均匀地照射到样品上。
调节光源的过程中需
要注意避免眼睛直接暴露在强光下，以免损伤视力。
接着，调节物镜和目镜是观察样品的关键步骤。
首先，选择合
适的物镜，一般情况下，可以先用低倍物镜观察整体结构，再逐渐
转换到高倍物镜进行细节观察。
在调节物镜时，需要轻轻转动物镜
旋钮，使物镜与样品保持适当的距离，以获得清晰的成像效果。
然后，根据需要选择合适的目镜，调节目镜的焦距，使样品在目镜下
能够清晰地呈现出来。
最后，使用显微镜观察样品时需要注意保持稳定的姿势。
在观
察过程中，需要用双手稳稳地握住显微镜的支架，用眼睛对准目镜，并通过细微的调整，使样品能够清晰地呈现在视野中。
观察过程中
需要避免用力过大或过小，以免损伤显微镜或样品。
总之，正确的使用方法可以帮助我们更好地观察样品，获得清晰的观察效果。
希望大家在使用显微镜时能够注意以上几点，保护好显微镜，同时获得准确的观察结果。
祝大家使用愉快！。
偏光显微镜使用
火山岩岩矿鉴定简易手册（一）偏光显微镜的使用与调节1 熟悉偏光显微镜的构造、装置、使用和维护保养方法2 调节照明（对光）（1）装上低倍或中倍物镜，打开锁光圈，轻轻推出上偏光镜、勃氏镜及聚光镜（2）转动反光镜至视域最亮为止。
如果总是对不亮，可以轻轻抽出目镜或推入勃氏镜，然后转动反光镜至视域内看到光源为止。
此时加上目镜或推出勃氏镜，视域必然最亮。
3 调节焦距（准焦）（1）将一薄片置于载物台上（注意必须使盖玻璃朝上），用弹簧夹夹住。
（2）从侧旁看物镜镜头，转动粗动螺丝，使镜筒下降，至物镜到最低位置（注意切勿压碎薄片）。
（3）从目镜中观察，同时转动粗动螺丝，使镜筒上升，当视域中刚刚出现物象时，改用微动螺丝，使物象清晰为止。
（4）换用高倍物镜，用同法调节焦距。
在调节焦距时，绝不能眼睛看着目镜下降镜筒，因为这样很容易压碎薄片并损坏物镜。
在调节高倍物镜焦躁时，尤应注意。
因为高倍物镜的焦躁很短，镜头几乎与薄片接触，若薄片盖玻璃朝下时，不但无法准焦，而且常有压碎薄片，割伤镜头的事故发生。
4 校正中心在校正中心前，必须检查接物镜位置是否正确，如物镜没有安装在正确位置上，中心不但不能校正，而且往往容易损坏物镜和校正螺丝。
校正中心时，如发现螺丝旋转费力，或失效时，应立即报告，请求指导，切勿强力扭动。
校正中心的方法，参阅教材的有关部分。
二颜色和多色性的观察，解理及解理夹角的测量1 确定下偏光镜的振动方向观察许多光学现象，必须知道下偏光镜的振动方向。
为此，在进行单偏光镜下的晶体光性研究之前，必须确定下偏光镜振动方向，并使之固定，不要轻易改变。
（1）在一薄片中选择一个具清晰解理的黑云母，置视域中心。
（2）旋转物台使黑云母解理缝与东西十字丝平行。
此时如果云母颜色最深，则东西十字丝方向即为下偏光镜振动方向。
否则，则需转动下偏光镜，至黑云母颜色最深为止。
2 颜色、多色性及吸收性的观察（1）使薄片中黑云母分别置视域中心，旋转物台使黑云母解理缝、电气石延长方向平行下偏光镜振动方向，观察颜色并注意颜色浓度。
偏光显微镜具体操作过程
§1 、偏光显微镜的构造目镜镜座镜臂镜筒物镜勃式镜物台光圈调节物镜旋转盘目距调节板下偏光镜物台升降粗动螺旋（粗调）物台升降微动螺旋（微调）物镜中心校正螺丝上偏光镜试板镜架目镜上偏光镜物台电源开关勃氏镜调焦杆物镜转盘物镜OLYMPUS BX-41型偏光显微镜结构粗、微动镙旋勃氏镜亮度调节钮下偏光与聚光系统视场光阑双筒目镜目镜调焦环可调视角目镜镜筒10倍宽视野目镜上偏光镜（检偏器）上偏光镜方向调节环调节环固定旋钮勃氏镜系统勃氏镜调焦杆勃氏镜拉杆上偏光拉杆物镜转盘、物镜与试板插孔试板插孔与试板物镜转盘与物镜云母试板、石膏试板和石英楔物台及物台中心校正旋钮物台中心校正旋钮物台固定镙丝下偏光镜（起偏器）与聚光系统锥光聚光镜旋钮聚光系统升降旋钮孔径光阑调节杆下偏光镜视场光阑与滤色片蓝色滤色片视场光阑调节环电源开关与光强度预制钮电源开关电源指示灯光强度预制钮升降物台的粗、微动镙旋粗动镙旋微动镙旋光源亮度调节旋钮输出电压调整范围为0-6V二、偏光显微镜观测前的调节与校正一、装卸镜头1、装目镜将选用的目镜插入镜筒，并使其十字丝位于东西、南北方向。
2、装卸物镜因显微镜类型不同，物镜的装卸有下列几种情况：弹簧夹型、转盘型、螺丝扣型。
二、调节照明（1）装上低倍或中倍物镜，打开锁光圈，轻轻推出上偏光镜、勃氏镜及聚光镜勃式镜上偏光镜2）在无薄片的前提下观察视域中的明暗程度◆明亮：仅使用了下偏光◆全黑：同时使用上下偏光镜，二者振动方向正交。
◆灰白：上下偏光片的振动方不正交，需调节。
三、调节焦距（准焦）1、薄片置于物台之上，且使盖玻片一面朝上。
2、调焦，从侧面看镜筒，转动粗调旋钮，将镜头降至最低位置，若使用高倍镜头，需将镜头降至几乎于薄片接触为止，然后从镜中观测，同时转动粗旋钮缓缓提升镜头至视域内物像基本清楚，在转动微调旋钮，直至视域内物像其清晰为止。
调焦时，绝不能眼晴看着镜筒内二下降镜筒，这样容易压坏薄片。
特别是中高倍镜的调焦要小心物镜压碎薄片。
显微镜使用方法及注意事项
显微镜使用方法及注意事项显微镜使用方法及注意事项显微镜是由一个透镜或几个透镜的组合构成的一种光学仪器，是人类进入原子时代的标志。
下面是店铺整理的显微镜使用方法及注意事项，欢迎大家参考！显微镜使用方法1.低倍镜的使用方法(1)取镜和放置：显微镜平时存放在柜或箱中，用时从柜中取出，右手紧握镜臂，左一手托住镜座,将显微镜放在自己左肩前方的实验台上，镜座后端距桌边1-2寸为宜，便于坐着操作。
(2)对光：用拇指和中指移动旋转器(切忌手持物镜移动)，使低倍镜对准镜台的通光孔(当转动听到碰叩声时，说明物镜光轴已对准镜筒中心)。
打开光圈，上升集光器，并将反光镜转向光源，以左眼在目镜上观察(右眼睁开),同时调节反光镜方向，直到视野内的光线均匀明亮为止。
(3)放置玻片标本：取一玻片标本放在镜台上，一定使有盖玻片的一面朝上，切不可放反，用推片器弹簧夹夹住，然后旋转推片器螺旋，将所要观察的部位调到通光孔的正中。
(4)调节焦距：以左手按逆时针方向转动粗调节器，使镜台缓慢地上升至物镜距标本片约5毫米处，应注意在上升镜台时，切勿在目镜上观察。
一定要从右侧看着镜台上升，以免上升过多，造成镜头或标本片的损坏。
然后，两眼同时睁开，用左眼在目镜上观察，左手顺时针方向缓慢转动粗调节器，使镜台缓慢下降，直到视野中出现清晰的物象为止。
如果物象不在视野中心，可调节推片器将其调到中心(注意移动玻片的方向与视野物象移动的方向是相反的)。
如果视野内的亮度不合适，可通过升降集光器的位置或开闭光圈的大小来调节，如果在调节焦距时，镜台下降已超过工作距离(>5.40mm)而未见到物象，说明此次操作失败，则应重新操作，切不可心急而盲目地上升镜台。
2.高倍镜的使用方法(1)选好目标：一定要先在低倍镜下把需进一步观察的部位调到中心，同时把物象调节到最清晰的`程度，才能进行高倍镜的观察。
(2)转动转换器，调换上高倍镜头，转换高倍镜时转动速度要慢，并从侧面进行观察(防止高倍镜头碰撞玻片)，如高倍镜头碰到玻片，说明低倍镜的焦距没有调好，应重新操作。
