偏光显微镜的应用有哪些
偏光显微镜的工作原理及应用介绍
偏光显微镜的工作原理及应用介绍
1. 偏光显微镜的工作原理
偏光显微镜是采用偏振光成像技术的一种显微镜，其工作原理主要涉及偏振光的产生和偏振片的运用。
1.1 偏振光的产生
光是一种横波，其中包含的电磁波在不同平面上横波振动的方向不同，称为偏振方向。
产生偏振光的方法可以是自然光在反射、折射、散射时所发生的改变，也可以通过偏振器件来实现。
其中最常见的偏振器件是偏振片，其主要通过平行于入射光方向的狭缝排列的分子使得特定方向的光被削减，从而实现将非偏振光转为偏振光。
1.2 偏光显微镜的构成及单波板偏光器的应用
偏光显微镜一般由偏光仪、焦平面偏振片、样品、目镜、物镜、光源等部分组成。
其主要原理在于在光路中加入单波片以改变入射光的偏振方向，从而寻求到增加对局部物质成分、结构信息的分析与解释。
2. 偏光显微镜的应用
偏光显微镜在生物学、地质学、材料科学等众多领域都有广泛的应用。
2.1 物质成分的分析
通过使用偏光显微镜能够解析物质在样品中的成分，例如组织中的多种蛋白质分子，以及矿物中的构建单元等。
2.2 结构性质的分析
偏光显微镜在对物质结构的解析方面具有独特优势，其物质内部的形状、晶体方向等在偏光显微镜下均可显示，通过这些信息可以得到一个物质的性质描述。
总体来说，偏光显微镜作为一种重要的成像仪器，在多种领域的应用都取得了优秀的成果，尤其是在材料和地质学领域，在实验室制造、品质鉴定、矿区开发等方面具有极其重要的意义。
偏振光显微镜用途作用
偏振光显微镜用途作用
偏振光显微镜是一种特殊的光学显微镜，它通过使用偏振光和偏振器来观察样本中的光学性质。
以下是偏振光显微镜的主要用途和作用：
1. 材料研究和分析：偏振光显微镜可以用来研究和分析各种材料的光学性质，例如晶体的晶体结构、晶体的双折射现象以及材料中的应力分布等。
2. 生物学研究：偏振光显微镜可以用来观察和分析生物标本中的结构和组织，例如细胞、组织和生物材料中的纤维等。
3. 矿物学和地质学研究：偏振光显微镜可以帮助矿物学家和地质学家观察和识别不同矿物的光学性质，从而确定其种类和特性。
4. 材料质量控制：偏振光显微镜可以用来检测和评估材料的质量，例如纤维材料的结构和纯度等，对于纺织品、塑料、陶瓷等行业非常有用。
5. 医学诊断：偏振光显微镜在医学诊断中也有一定的应用，例如在组织学和病理学中观察和分析组织样本的组织结构和病变情况。
总的来说，偏振光显微镜可以用于观察和分析各种材料和生物样本中的光学性质，有助于研究和理解它们的结构、组织和特性。
偏光显微镜的原理和应用
偏光显微镜的原理和应用1. 偏光显微镜的原理偏光显微镜是一种特殊的光学显微镜，它利用偏振光的性质来观察样品。
它包括偏光器、样品、偏光片和分析器四个主要部分。
1.1 偏光器偏光器是偏光显微镜的一个重要部分，它起到了选择特定偏振方向的光线的作用。
在偏光显微镜中，光是通过偏光器成束入射到样品上的。
光通过偏光器时，只有与偏光器的偏振方向相同的光才能通过，其余的光则被阻挡。
1.2 样品样品是放置在偏光显微镜下方的待观察物体。
它可以是固体、液体或气体。
样品在偏光显微镜下的观察可以提供关于其结构和性质的有用信息。
1.3 偏光片偏光片是一种特殊的光学元件，它具有选择性地允许特定方向的偏振光通过。
偏光显微镜中的偏光片一般有两个，一个位于偏光器之前，称为偏光片1，另一个位于分析器之前，称为偏光片2。
偏光片可以根据需要旋转，从而改变通过的偏振方向。
1.4 分析器分析器位于偏光片2之后，它的作用是分析从样品中传出的光的偏振方向。
分析器只允许特定方向的偏振光通过，通过分析器的光会被接收器接收。
2. 偏光显微镜的应用偏光显微镜由于其特殊的原理和结构，具有广泛的应用。
2.1 材料科学研究偏光显微镜在材料科学研究中起着重要作用。
它可以用来观察和分析材料的晶体结构和纹理。
通过观察样品在不同偏光方向下的反射和透射光，可以得到材料的偏光显微镜图像，从而推断材料的结构和性质。
2.2 生物学研究偏光显微镜也被广泛应用于生物学研究中。
它可以用来观察和研究生物样品中的细胞结构、组织结构和细胞活动。
偏光显微镜可以通过改变偏光片的方向和旋转样品来观察生物样品的各种特性。
2.3 地质学研究在地质学研究中，偏光显微镜常用于矿物学分析。
它可以用来观察和识别不同矿物的光学性质和结构特征。
通过观察矿物在偏光显微镜下的图像，可以推断矿物的成分和形成条件。
2.4 化学分析偏光显微镜在化学分析中也有重要应用。
它可以用来观察和分析化学物质的晶体结构、相变和光学性质。
偏光显微镜照相在纺织品检验中的应用
偏光显微镜照相在纺织品检验中的应用摘要：偏光显微镜主要是通过双光干涉的原理，让条纹的变化更加明显，并可以表现出较好的立体感，也可以伴随着偏振角度的变化，让纤维的色彩更加丰富，色彩的反差也可以明显提升。
同时偏光显微镜法也能够让纺织品中的纤维产生出彩色条纹，这种条纹可以在晶体薄片中得到固定。
在偏振角度以及纤维自身没有得到改变的前提下，干涉的图像也是基本稳定的，这也是通过使用偏光显微镜能够取得较好鉴定效果的重要条件。
本文为了能够充分地展现偏光显微镜照相在纺织品检验中的应用，采用实验的方式进行。
实验共划分为两个小组，在A组中分别收集50份的亚麻样品和大麻样品。
在B组中分别收集50份尼龙丝样品和人造丝样品。
然后分别利用常规生物显微镜和偏光显微镜对其进行照相实验，从而观察大麻和人造丝的检出率。
关键词：偏光显微镜照相；纺织品检验；应用前言纺织品属于人们日常生活中不可缺少的用品，在进行司法鉴定中也属于重要证物。
因此，对纺织品进行合理的检验工作十分必要。
以往传统的检验方法主要采用生物显微镜进行检验，随着科技的发展，这种检验方式已经不能够符合当今时代的需求，因此本文将通过实验，对比在纺织品中两种检验方式的应用效果。
1偏光显微镜照相的基本原理偏光显微镜在刑事技术检验中,主要用来检验鉴别各种晶体、纤维的结构与配比、不同纤维的差别,或具有双折射性质的一些微小检验客体。
偏光显微镜照相是利用偏振光作为照相的基本光源,使具有相同频率和固定位相差的O光和e光在显微镜内产生双光干涉,把纤维的外观形态变成彩色干涉条纹。
而干涉条纹的变化遵循以下公式:其中:δ表示O光和e光的位相差,λ表示光在真空中的波长,l表示纤维厚度,n O和n e分别表示O光和e光的折射率。
当δ=2Kπ（K=0,1,2,3,…）时,干涉最大,此时通过检偏镜的光强度最大。
当δ=（2K+1）π（K=0,1,2,3…）时,干涉最小,此时没有光通过检偏镜。
从公式中可以看出,双光干涉的位相差主要取决于纺织品纤维的厚度。

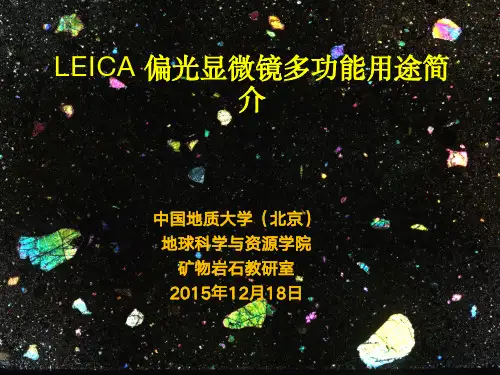

莱卡偏光显微镜的多功能用途
图片导入 ImageJ 高像素输
+
输出成.csd文件
出成TIF 格
+
高精度医 式图片 学图像处
理软件
杨宗锋等 (2010)
石英颗粒的确定和区分是获取定量结构数据的关键
Yang (2012) JP
Yang (2012) JP
共23件
Yang (2012) JP
CSDs显示岩脉和斑岩分别为一阶段和两阶段稳定结晶
以橄榄石为主要“斑晶”的天和永碱性玄武岩
5mm
天和永玄武岩中的尖晶石捕掳晶的残留核和反应边
房山岩体中榍石包裹的磁铁矿和钛铁矿
BSE和莱卡显微镜反射光对比
BSE放大2200倍
反光放大1500倍
• 岩石结构定量化分析（快速成像拼接）
科学问题—学科角度
传统的火成岩岩相学研究：结构构造描述，岩石定名等 当今的火成岩岩相学研究：结构定量化，微区化学分析等 许多火成岩的成因认识有待补充或修改
野外 拍摄(扫描) 照片 岩石薄片
+ (光片)高精 度数码照片
2D方法流程图
手动拼接或 软件自动拼 接数码照片
描绘矿 物轮廓
+
BSE Imag e
难区分矿物 变化光源和 放大倍数
据分析矿物粒 度和含量确定 分析区域大小
圈出待分析 区域，将要 分析的矿物 颗粒充填为 一种颜色
加载CSD_output宏
细粒岩脉
斑岩（测量个数偏少）
堆晶 原地结晶 分离结晶
基质
斑岩
基质
斑晶
徐飞等（2013）
橄榄石和磁铁矿的晶体粒度分布分析
分析对象：“斑晶”和基质橄榄石 基质磁铁矿
分析方法采用 Yang(2012) JP

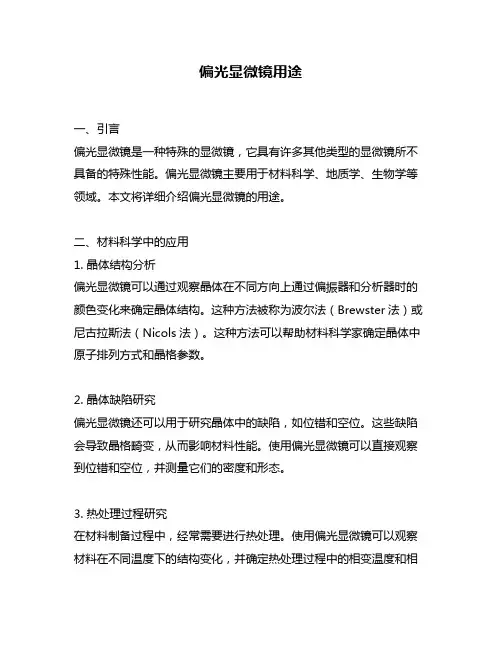

偏光显微镜用途
偏光显微镜用途一、引言偏光显微镜是一种特殊的显微镜，它具有许多其他类型的显微镜所不具备的特殊性能。
偏光显微镜主要用于材料科学、地质学、生物学等领域。
本文将详细介绍偏光显微镜的用途。
二、材料科学中的应用1. 晶体结构分析偏光显微镜可以通过观察晶体在不同方向上通过偏振器和分析器时的颜色变化来确定晶体结构。
这种方法被称为波尔法（Brewster法）或尼古拉斯法（Nicols法）。
这种方法可以帮助材料科学家确定晶体中原子排列方式和晶格参数。
2. 晶体缺陷研究偏光显微镜还可以用于研究晶体中的缺陷，如位错和空位。
这些缺陷会导致晶格畸变，从而影响材料性能。
使用偏光显微镜可以直接观察到位错和空位，并测量它们的密度和形态。
3. 热处理过程研究在材料制备过程中，经常需要进行热处理。
使用偏光显微镜可以观察材料在不同温度下的结构变化，并确定热处理过程中的相变温度和相变类型。
三、地质学中的应用1. 岩石组分鉴定偏光显微镜可以用于鉴定岩石中的不同矿物组分。
不同的矿物在偏光显微镜下具有不同的颜色和形态特征。
通过观察这些特征，地质学家可以确定岩石中的主要成分和含量。
2. 地质样品形态观察使用偏光显微镜可以观察地质样品中微小结构和颗粒的形态。
这对于确定样品来源、成因以及古环境等方面具有重要意义。
3. 矿物晶体结构研究与材料科学类似，偏光显微镜也可以用于地质学中对晶体结构的分析。
通过观察晶体在不同方向上通过偏振器和分析器时的颜色变化，可以确定晶体结构和晶格参数。
四、生物学中的应用1. 细胞形态观察生物学家可以使用偏光显微镜观察细胞的形态和结构。
偏光显微镜可以显示细胞中的各种结构，如细胞膜、细胞核、细胞质等。
2. 组织学研究偏光显微镜可以用于组织学研究。
通过观察组织切片在不同方向上通过偏振器和分析器时的颜色变化，可以确定组织中不同成分的分布情况。
3. 荧光物质检测许多生物荧光物质具有特殊的偏振性。
使用偏光显微镜可以检测这些荧光物质，并确定它们的分布情况和数量。
偏振光显微镜的结构特点和主要用途
偏振光显微镜的结构特点和主要用途偏振光显微镜（polarizing microscope）是一种利用偏振光原理来观察样品内部结构和性质的显微镜。
它在光学显微镜的基础上加入了偏振光器和偏振片，使得只有符合一定偏振条件的光通过样品，从而产生显著的显微图像。
本文将介绍偏振光显微镜的结构特点和主要用途。
一、结构特点1.偏光光源：偏振光显微镜通常采用偏振光源，例如石英光管或偏振片束光器。
这种光源可提供线偏振光，保证通过样品的光是单一方向振动的光线。
2.偏振片：偏振光显微镜中有两个偏振片：偏振片（称为偏振片偏振器）和偏振片（称为偏振片分析器）。
偏振片偏振器位于光源和样品之间，用于产生偏振光。
而偏振片分析器位于样品和目镜之间，用于调节透射光的偏振方向和强度。
3.缓变物镜：偏振光显微镜通常配备缓变物镜（波片），用于旋转光的振动方向。
缓变物镜有刻度盘，可以精确控制和读取旋转角度。
通过旋转缓变器，可以改变通过样品的偏振光方向，以观察样品对偏振光的响应。
4.相差装置：偏振光显微镜一般配备相差装置（Dic装置）用于观察对比度较低的透射样品。
Dic装置通过在射光中引入两个正交的线偏振光，再通过一个微小倾斜角度的偏振片，使得射光发生相位差，从而产生明暗相间的图像。
5.斜置样品台：偏振光显微镜的样品台通常具有斜置功能，以便观察非平行于平面的样品。
斜置样品台可以通过旋转的方式调整样品的观察角度，以更好地观察和分析样品的结构。
二、主要用途1.岁差测量：偏振光显微镜可用于测量材料的光学性质，如折射率、反射率和吸收率。
其中最常见的应用是岁差测量，通过观察材料在不同偏振条件下的旋转现象，可以计算材料的光学活性。
2.结晶学研究：偏振光显微镜广泛应用于研究和鉴定各种晶体结构。
由于晶体中的原子排列会改变偏振光的传播方向和强度，偏振光显微镜可以帮助确定晶体的晶体类别、晶体方向和晶格参数。
3.材料分析：偏振光显微镜是材料分析和表征的重要工具。
它可以用于观察材料的颗粒尺寸、晶粒结构、纤维走向、应力分布等。
偏光显微镜在察看淀粉中的应用 偏光显微镜常见问题解决方法
偏光显微镜在察看淀粉中的应用偏光显微镜常见问题解决方法偏光显微镜被广泛地应用在矿物、化学等领域，在生物学和植物学也有应用。
例如：在植物学方面，如辨别纤维、染色体、纺锤丝、淀粉粒、细胞壁以及细胞质与组织中是否含有晶体等。
医学上的应用则是用偏光显微镜检查偏光显微镜被广泛地应用在矿物、化学等领域，在生物学和植物学也有应用。
例如：在植物学方面，如辨别纤维、染色体、纺锤丝、淀粉粒、细胞壁以及细胞质与组织中是否含有晶体等。
医学上的应用则是用偏光显微镜检查关节液中的结晶，检验淀粉我们都知道可以用碘液染色来确定，但使用偏光显微镜，不用染色就可以确定是不是淀粉了。
这是土豆的淀粉粒，只要切一小片土豆，然后在载玻片上涂抹，滴一滴水制成水埋玻片就可以察看了。
在低倍下，没有染色只是一般的颗粒。
一般淀粉呈白色或类白色，不溶于、乙醇、丙酮等有机溶剂，也不溶于冷水。
淀粉是以颗粒状态存在于胚乳细胞中，不同来源的淀粉其形状、大小各不相同，应用显微镜察看可以区分不同的淀粉或确定未知试样的种类。
淀粉颗粒的形状大致可分为圆形、椭圆形和多角形3种。
一般水分高，蛋白质含量少的植物淀粉颗粒较大，多呈圆形或椭圆形，如土豆淀粉；反之颗粒较小，呈多角形，如米淀粉。
在400～600倍显微镜下察看，可以看到有些淀粉表面有轮纹，与树木的年轮相像，土豆淀粉轮纹极明显。
不过只要旋转偏光片，世界就不一样了，淀粉粒上会显现十字，这个十字有特别的名字，称为马耳他十字（MalteseCross），十字的交点就在淀粉粒的脐。
这个马耳他十字可是有历史的。
再放大一点，可以看到淀粉粒上的环纹，中心点就是脐的位置。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
偏光显微镜的应用有哪些？
偏光显微镜油被称为矿相显微镜，岩矿显微镜、岩石显微镜，之所以被这样命名是因为偏光显微镜多用于地质勘探、冶金、矿产等很多的行业领域，下面就为大家详细的介绍一下关于偏关显微镜的应用领域。
首先介绍一下啊偏光显微镜，它在很多的校园里用于教学科学研究，它的结构非常的匀称，显微镜的即体非常的稳定和刚性，整体上下是一体化结构，在电压方面，可以自我适应110伏特-220伏特的电压，无限远无应力物镜，提供像质更好，它能够提供给使用者非常清晰非常美观的微观世界。
而且它的偏光载物台是专业的金属设置，转动精确、操作舒适，可以任意旋转，使用是非常方便的，
那么偏光显微镜到底在哪些领域有所应用呢？偏光显微镜适合电子、地质、矿产、冶金、化工和仪器仪表等行业，在这些行业领域中，偏光显微镜用于观察透明、半透明或不透明的物资,例如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非鑫属材料，除此之外，偏光显微镜也适合医药、农林、公安、学校、科研部门作观察分析用。
透反射式矿相显微镜不仅能实时观察动态图像，还能将所需要的图片进行编辑、保存和打印。
透反射式矿相显微镜广泛应用于生物学、细胞学、组织学、药物化学等研究工作。
