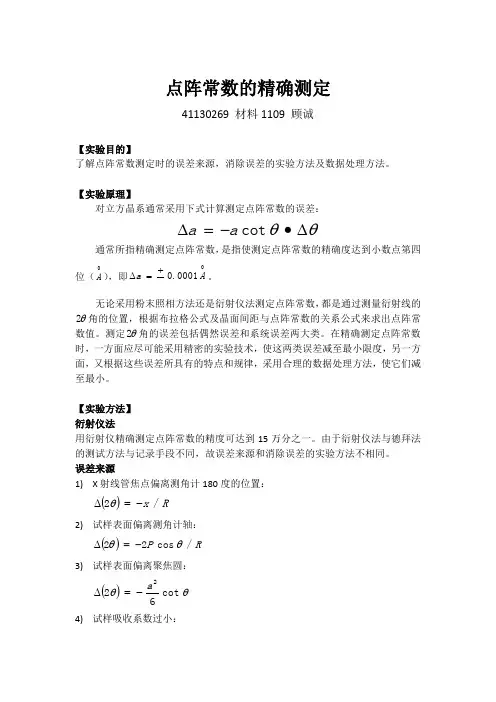

点阵常数的精确测定41130269 材料1109 顾诚【实验目的】了解点阵常数测定时的误差来源，消除误差的实验方法及数据处理方法。
【实验原理】对立方晶系通常采用下式计算测定点阵常数的误差：θθ∆∙-=∆cot a a通常所指精确测定点阵常数，是指使测定点阵常数的精确度达到小数点第四位（0A ），即00001.0A a +=∆。
无论采用粉末照相方法还是衍射仪法测定点阵常数，都是通过测量衍射线的θ2角的位置，根据布拉格公式及晶面间距与点阵常数的关系公式来求出点阵常数值。
测定θ2角的误差包括偶然误差和系统误差两大类。
在精确测定点阵常数时，一方面应尽可能采用精密的实验技术，使这两类误差减至最小限度，另一方面，又根据这些误差所具有的特点和规律，采用合理的数据处理方法，使它们减至最小。
【实验方法】 衍射仪法用衍射仪精确测定点阵常数的精度可达到15万分之一。
由于衍射仪法与德拜法的测试方法与记录手段不同，故误差来源和消除误差的实验方法不相同。
误差来源1) X 射线管焦点偏离测角计180度的位置：()R x /2-=∆θ2) 试样表面偏离测角计轴：()R P /cos 22θθ-=∆3) 试样表面偏离聚焦圆：()θθcot 622a -=∆4) 试样吸收系数过小：()R μθθ2/2sin 2-=∆5) 入射束轴向发散：()θδθδθ2sin 36cot 2221+-=∆6) 因其他实验条件（如试样制备、温度波动、测角计传动、扫描速度以及时间常数等因数）所导致的误差。
消除误差的实验方法1. 精细调试测角计：不同厂家生产的衍射仪的调试细节各不相同。
2. 合理选择时间常数和扫描速度。
3. 消除测角计传动误差：用调试手段很难消除此种误差，但可通过将θ2角测量结果与精确点阵常数已知的标样的θ2角测量结果进行比较来校正。
比较时要选择θ2相近的线条逐一比较，以防因θ2角差值过大造成新的误差。
4. 利用双向扫描消除焦点不在180度处及接收狭缝不在零位的误差：采用双向扫描和θ2cos 外推法进行处理。
