电路板维修培训 ppt课件

为什么说任何电路板都有可能成为被维修的对象?
这是因为: 1. 任何电路板都是由分立元器件和各类集成电路芯片构成。 2. 所有分立元器件和集成电路芯片都有各自鲜明的特征。 3. 测量方法已成经典。 4. 规律(或称经验)可循。 5. 侦测能力的提高。 6. 对专用芯片和有程序的加密器件目前比较茫然。
损坏。
测量时有一点必须注意,由于集成电路IC内部有大量的三极管,二极 管等非线性元件,在测量中单测得一个阻值还不能判断其好坏,必须互换 表笔再测一次,获得正反向两个阻值。只有当R内正反向阻值都符合标准, 才能断定该集成块完好。在实际检测中,通常采用在线测量。先测量其引
脚电压,如果电压异常,可断开引脚连线测接线端电压,以判断电压变化 是外围元件引起,还是集成电路IC内部引起。也可以采用测外部电路到地 先之间的直流等效电阻(称R外)来判断,通常在电路中测得的集成电路IC某引 脚与接地脚之间的直流电阻(在线电阻),实际是R内与R外并联的总直流等效 静 电阻。在检测中常将在线电压与在线电阻的测量方法结合使用。有时在线 后 电压和在线电阻偏离标准值,并不一定是集成电路IC损坏,而是有关外围 动 元件损坏,使R外不正常,从而造成在线电压和在线电阻的异常。这时便只 能测量集成电路IC内部直流等效电阻,才能判定IC是否损坏。
或板
元电换
先动因性法法量测综
引结
器路故
简态素
法试合
线构
件芯障
后
法法
编
片件
繁
号
用万用表检测常规元件一览表
被
测 元
测试项目
正常数值
件
测试结果
故障判断
备注
电 阻
维修电路板需要哪些知识点

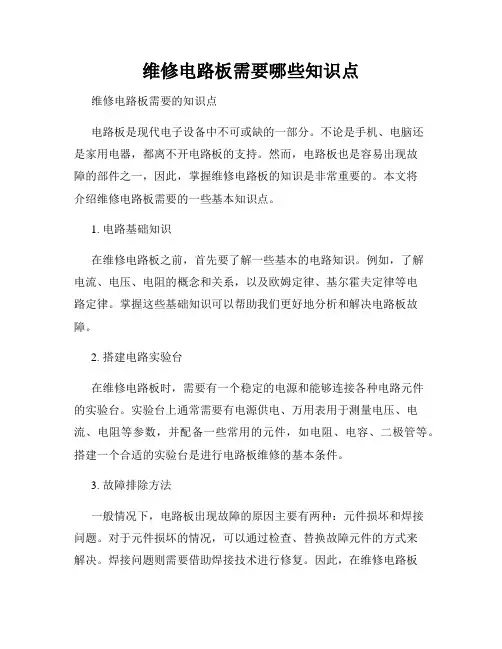

维修电路板需要哪些知识点维修电路板需要的知识点电路板是现代电子设备中不可或缺的一部分。
不论是手机、电脑还是家用电器,都离不开电路板的支持。
然而,电路板也是容易出现故障的部件之一,因此,掌握维修电路板的知识是非常重要的。
本文将介绍维修电路板需要的一些基本知识点。
1. 电路基础知识在维修电路板之前,首先要了解一些基本的电路知识。
例如,了解电流、电压、电阻的概念和关系,以及欧姆定律、基尔霍夫定律等电路定律。
掌握这些基础知识可以帮助我们更好地分析和解决电路板故障。
2. 搭建电路实验台在维修电路板时,需要有一个稳定的电源和能够连接各种电路元件的实验台。
实验台上通常需要有电源供电、万用表用于测量电压、电流、电阻等参数,并配备一些常用的元件,如电阻、电容、二极管等。
搭建一个合适的实验台是进行电路板维修的基本条件。
3. 故障排除方法一般情况下,电路板出现故障的原因主要有两种:元件损坏和焊接问题。
对于元件损坏的情况,可以通过检查、替换故障元件的方式来解决。
焊接问题则需要借助焊接技术进行修复。
因此,在维修电路板时,需要掌握一些基本的故障排除方法,如使用万用表进行测量,分析故障产生的可能原因,进而有针对性地解决问题。
4. 掌握常用的电子元件知识电路板上使用的元件众多,不同类型的元件有着不同的特点和用途。
因此,在维修电路板时,需要掌握一些常用的电子元件知识。
例如,了解电阻的作用和特点,以及不同的电容器类型和使用场景等。
掌握这些知识可以更好地选择合适的元件进行更换或修复。
5. 焊接技术焊接是维修电路板过程中非常常见的操作。
掌握一些基本的焊接技术是必要的。
例如,了解不同类型的焊接方法,如手工焊接和热风枪焊接。
并且需要了解焊接温度、焊料的选择和使用等。
正确的焊接技术可以避免因焊接不良而导致的故障。
6. 使用测试仪器在维修电路板时,需要借助一些测试仪器进行故障排查和修复。
例如,示波器可以帮助检测电压波形,红外热像仪可以帮助检测故障热点等。
电路板维修基础知识

电路板维修基础知识

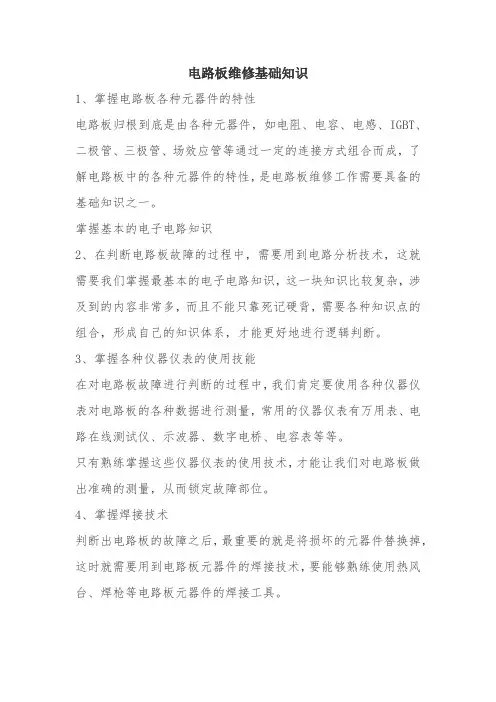

1、掌握电路板各种元器件的特性
电路板归根到底是由各种元器件,如电阻、电容、电感、IGBT、二极管、三极管、场效应管等通过一定的连接方式组合而成,了解电路板中的各种元器件的特性,是电路板维修工作需要具备的基础知识之一。
掌握基本的电子电路知识
2、在判断电路板故障的过程中,需要用到电路分析技术,这就需要我们掌握最基本的电子电路知识,这一块知识比较复杂,涉及到的内容非常多,而且不能只靠死记硬背,需要各种知识点的组合,形成自己的知识体系,才能更好地进行逻辑判断。
3、掌握各种仪器仪表的使用技能
在对电路板故障进行判断的过程中,我们肯定要使用各种仪器仪表对电路板的各种数据进行测量,常用的仪器仪表有万用表、电路在线测试仪、示波器、数字电桥、电容表等等。
只有熟练掌握这些仪器仪表的使用技术,才能让我们对电路板做出准确的测量,从而锁定故障部位。
4、掌握焊接技术
判断出电路板的故障之后,最重要的就是将损坏的元器件替换掉,这时就需要用到电路板元器件的焊接技术,要能够熟练使用热风台、焊枪等电路板元器件的焊接工具。
电路板维修基础知识

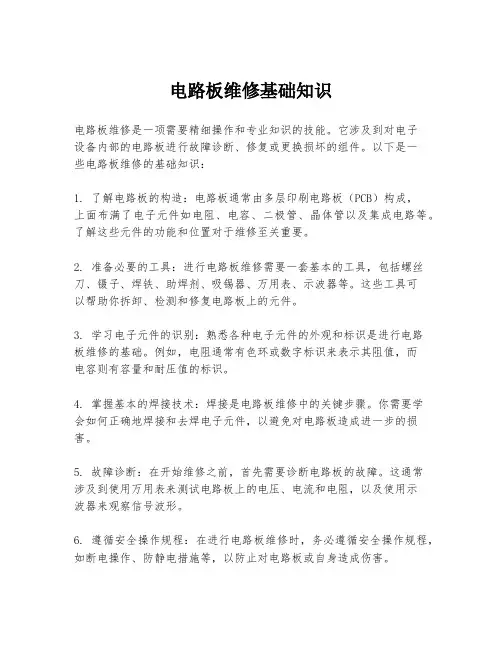

电路板维修基础知识电路板维修是一项需要精细操作和专业知识的技能。
它涉及到对电子设备内部的电路板进行故障诊断、修复或更换损坏的组件。
以下是一些电路板维修的基础知识:1. 了解电路板的构造:电路板通常由多层印刷电路板(PCB)构成,上面布满了电子元件如电阻、电容、二极管、晶体管以及集成电路等。
了解这些元件的功能和位置对于维修至关重要。
2. 准备必要的工具:进行电路板维修需要一套基本的工具,包括螺丝刀、镊子、焊铁、助焊剂、吸锡器、万用表、示波器等。
这些工具可以帮助你拆卸、检测和修复电路板上的元件。
3. 学习电子元件的识别:熟悉各种电子元件的外观和标识是进行电路板维修的基础。
例如,电阻通常有色环或数字标识来表示其阻值,而电容则有容量和耐压值的标识。
4. 掌握基本的焊接技术:焊接是电路板维修中的关键步骤。
你需要学会如何正确地焊接和去焊电子元件,以避免对电路板造成进一步的损害。
5. 故障诊断:在开始维修之前,首先需要诊断电路板的故障。
这通常涉及到使用万用表来测试电路板上的电压、电流和电阻,以及使用示波器来观察信号波形。
6. 遵循安全操作规程:在进行电路板维修时,务必遵循安全操作规程,如断电操作、防静电措施等,以防止对电路板或自身造成伤害。
7. 了解电路图和原理图:掌握电路图和原理图的阅读方法对于理解电路板的工作原理和故障诊断至关重要。
这些图纸可以帮助你追踪电路路径,定位故障元件。
8. 学习电路板的清洁和保养:电路板在使用过程中可能会积累灰尘和污垢,这可能会影响电路的正常工作。
定期清洁和保养电路板可以延长其使用寿命。
9. 熟悉电子元件的替换:在维修过程中,有时需要替换损坏的电子元件。
了解如何选择合适的替换元件,并掌握替换过程中的注意事项。
10. 持续学习和实践:电路板维修是一个不断学习和实践的过程。
随着技术的更新和电子设备的复杂性增加,持续学习新的知识和技能对于提高维修效率和成功率非常重要。
通过上述基础知识的学习,你可以逐步提高电路板维修的技能,从而更有效地处理各种电子设备的故障问题。
电路板基础工艺培训

晶振: 1、外壳标有:谐振频率,单位为MHz 2、无极性,防止敲击。 3、插件:插到贴在PCB板上
插座: 1、一般有方向性,在PCB板上有相应的白油形状图, 插件时要按照白油规定方向装插。 2、要求端针无缺失、扭曲,高度一致。 3、插件:要求基座紧贴PCB板上,每一引脚露出焊盘 不少于1.0MM 4、在插件操作时,PCB板上的端针孔径和跨距应与插 座相匹配,插件操作顺畅自如,禁止强力插入操作。
5、目前有二套接地系统,一套动力接地,一套为防静电接地。防 静电手环、防静电胶垫接入防静电地线(即黑色线)。电烙铁、热 熔胶枪、仪器、工装放电则接入动力地线(即黄绿双色线)。在使 用过程中不要将防静电地线与其他线绑在一起,静电地线的裸铜部 分不能与设备的金属部分接触在一起。
图:PCBA放在防静电垫子上传 输工作台面铺设防静电台垫 图:周转台车铺防静电台 垫,并通过1MΩ 接地
第四色环 误差 ±1% ±2% ±0.5% ±5% ±10% ±20%
2)直接用数字表示:第一、第二位数值代表有 效数字,第三位表示倍数,第四位用字符表示 阻值的误差。 3)贴片电阻的阻值表示方法:100欧以下的直 接读值,如,1Ω 直接标 “1”,75Ω 直接标 “75”等;100欧以上的采用倍数的形式,如 1kΩ 标识为:102
表IC方向缺口
22 12
1
11
表第1脚圆点
表第1脚圆点
2操作注意事项 1)拿IC元件体,不允许抓IC引脚,必要时需使用 防静电真空吸笔、IC插拔器等工具。 2)方向应按白油图标识插件。一般IC下方有一圆 点标记的为第一个工具进行矫正后,再插件, 保证每个引脚都插到位。 4)属静电敏感器件,要采取防静电措施
4. 金属性容器电阻值非常小,容易急速放电,不 能用于存放静电敏感器件。 5. 当在非静电安全环境或工作区时,必须采取 防静电措施防止ESD敏感元件和组件受到静电的 伤害。如使用静电屏蔽盒、静电屏蔽包装袋等方 式,且不要随意让口子敞开。 6. 生产线在周转ESD敏感元件时,应尽可能使用 原包装,应根据生产需要取出,一次不要取出太 多元件。 7.在搬运时为防止静电的发生,尽量避免机械振 动、摩擦。
维修电路板必备知识点
维修电路板必备知识点电路板在现代电子领域扮演着至关重要的角色。
它们是电子设备的核心组成部分,包含了大量的电子元件和电路连接。
然而,由于使用频繁和时间的推移,电路板可能会出现故障或损坏,需要进行修复。
因此,对于维修人员来说,掌握一些必备的电路板知识点是至关重要的。
本文将介绍一些关键的知识点,帮助维修人员更好地理解和解决各种电路板问题。
1. 了解电路板结构在维修电路板之前,了解其基本结构是必不可少的。
电路板通常由基板、电子元件和焊接点组成。
基板是一个承载电子元件的平板,通常是由导电材料制成。
焊接点连接电子元件和基板,确保电流在电路板上正确流动。
2. 掌握常见电子元件维修电路板离不开掌握各种常见电子元件的功能和特性。
例如,电阻器用于限制电流流过电路中的特定部分,电容器能存储电荷,使电路具有稳定性,而二极管允许电流仅在一个方向上流动。
对于不同的元件故障,维修人员需要准确识别故障元件,并及时更换修复。
3. 熟悉常见电路板故障了解常见电路板故障是快速诊断和修复问题的关键。
例如,短路是电路板常见的问题之一,它会导致电流异常和过热。
短路可能由焊接接触不良、元件损坏或元件之间的连接问题等引起。
同时,开路是另一个常见问题,它会导致电流无法流过,并使电路板失效。
4. 使用适当的工具和设备维修电路板需要使用一些专业的工具和设备。
烙铁是最基本的工具,用于焊接元件和电路板的连接。
热风枪可以帮助维修人员更好地处理焊接任务。
此外,万用表和示波器等测量工具可以帮助维修人员检测电路板的电阻、电压和频率等参数,以确定故障的具体位置。
5. 注意电路板维修的安全性维修电路板需要严格遵守安全操作规程。
首先,确保所有的操作在断电状态下进行,以避免触电或电路板进一步损坏。
其次,维修人员应该穿戴适当的防静电服,以防止静电对电子元件的损害。
此外,定期检查工作区域的安全性,确保没有易燃物或其他危险物质。
6. 学习并更新维修技能最后,维修电路板是一个不断学习和更新技能的过程。
电路板维修培训 ppt课件
导致电路板损坏的几种因素
1、电路板上有元器件损坏,导致系统无法正常工作。 2、电路板上某器件性能部分失效,导致系统工作不能长期保持正常,时 好时坏。 3、电路板上并没有任何器件损坏,但电路板就是不能正常工作,这样的 坏,叫断线断路或短路。 4、电路板上元器件腐蚀。 据英国维修协会统计,电路板中最常见的故障通常都由以下因素引发。
下面我们就围绕以上几个问题进行详细讲解:
电路板的构成
1 电路板的构成 2 问明产生故障的成因,学会识别线索 3 让墨菲定律为你所用 4 作记录的准则
一、电路板的构成
各种电路板,尽管形状厚薄不同,实现的功能各异但其共性都是 由下列元器件(或部件)所构成:
1、 印制线路板; 2、 各种封装形式的集成电路IC; 3、 三电元件(电阻、电容、电感); 4、 晶体管(二极管、三极管、场效应管;可控硅); 5、 变压器; 6、 稳压器; 7、 电位器和线圈; 8、 磁性元器件、 9、 整流器、 10、 逆变器、 11、 继电器、 12、 变频器和分频器; 13、 PLC可编程控制器; 14、 液晶器件; 15、 荧光器件; 16、 激光器件; 17、 晶体振荡器和晶体陶瓷滤波器; 18、 传感器和各种连接器等。
电子测试与维修技巧高级研讨班
ppt课件
1
问题导入
1 问题导入 2 深入到元器件级 3 先进的电路在线测试技术 4 维修实例研析
5 焊接
1 三电元件
2 晶体管
深
3 继电器
入
4 光电耦合器件
电路板维修培训教材PPT模板
技术资料
设备故障的原因
设备出现故障的一般统计 规律是出现故障的可能性
较高
其原因主要是由于元器件 的质量不佳
装配工艺上的缺陷、设计 不合理以及人为的操作失
误等因素引起
这一时期的可靠性较低或 者说故障发生率较高
设备故障的原因
01
导致设备无法进行正常的工作,如元器件老化、变质,电位器 磨损等。偶然性故障是指各种元器件、结构等因受外界条件的
部分失效
元器损坏 维修操作 故障异常
电路板上并没有任何器件损坏,但电路板就 是不能正常工作,这样的坏,叫断线断路或 短路。电路板上元器件腐蚀
认识设备电路板
01 任何电路板都是由分 立元器件和各类集成 电路芯片构成
所有分立元器件和集
03 成电路芯片都有各自 鲜明的特征
以不断积累经验提高 维修水平。另外维修 人员还应具有良好的 心理素质,不要被困 难吓倒,要知难而进
否存在虚焊
维修的检测流程
必须互换表笔再测一
0
次,获得正反向两个
1
阻值
测量时有一点必须注
0 2
意,由于集成电路IC 内部有大量的三极管
只有当R内正反向阻 值都符合标准,才能
断定该集成块完好
0 4
二极管等非线性元件, 0 在测量中单测得一个 3 阻值还不能判断其好
坏
在测量中多数引脚,万用表用R×1k挡,当个别引脚R内很大时,换用R×10k挡,这是因为R×1k挡其表内电池电 压只有1.5V,当集成电路IC内部晶体管串联较多时,万用表内电压太低,不能使集成电路IC内晶体管进入正常工
设备维修的条件
电子设备维修应具 备的条件分为三个 方面具体说明如下 对维修人员素质的 要求
维修电路板培训计划
维修电路板培训计划一、培训目的随着电子产品的普及和多样化,电路板的维修需求也愈发增加。
因此,本培训计划旨在提供电路板维修的相关知识和技能,使学员能够熟练掌握电路板的结构、功能和维修方法,提升维修水平和能力,为电子产品的维修提供专业技术支持。
二、培训对象本培训计划主要面向电子维修工程师、技术人员、以及对电路板维修感兴趣的个人。
三、培训内容1. 电路板的基本知识(1)电路板的结构和分类(2)电路板的功能和原理(3)电路板常见故障和维修方法2. 电路板的维修工具和设备(1)常用的维修工具(2)维修设备的使用和维护3. 电路板的维修技能(1)基本焊接技术(2)元器件的拆卸和更换(3)电路板的检测和排除故障(4)焊接质量控制和检验4. 电路板维修实操(1)常见故障的维修实例(2)实际维修案例分享和讨论五、培训方式本培训采用理论结合实践的方式进行,教学内容由专业讲师进行讲解,并配合实际的电路板维修案例进行实操训练。
六、培训时间与地点本培训计划分为基础班和高级班两个阶段,每个阶段的培训时间为5天,培训地点为公司培训室或者相关的实训基地。
七、培训目标通过本培训,学员将能够:1. 熟练掌握电路板的结构和功能;2. 掌握电路板的基本故障排除和维修方法;3. 熟练掌握焊接技术,提高焊接质量;4. 能够独立操作维修设备进行电路板的检测和维修工作;5. 提升维修技能水平,为企业提供专业的电路板维修服务。
八、培训评估培训结束后,将对学员进行相关的理论和实际操作测试,通过考核者将获得培训结业证书。
九、培训后续支持培训结束后,学员可得到一定时期的技术支持和咨询服务,以提高维修技能的应用和实际效果。
以上是本次电路板维修培训计划的详细内容,希望能够为学员提供一个系统、全面的培训和学习机会,使学员都能够在电路板维修领域有所提升。
同时,也希望通过本次培训,能够提高电子产品维修领域的整体水平,为维修市场的发展做出贡献。
