电功 电热 2016江苏中考分类汇编
江苏省 苏科版 初三物理 下学期 第十五章 电功和电热 汇编之电能表(有答案)
第十五章电功和电热汇编之电能表一、单选题（本大题共6小题，共12.0分）1.直接测量用电器消耗电能多少的仪器是（）A. 电流表B. 电压表C. 电能表D. 电阻箱2.某电能表的铭牌如下图所示。
下列关于该电能表的说法中正确的是A. “220V”表示该电能表只能在220V的电路中使用，若实际电压低于220V将无法工作B. 由“”可以算出接在该电能表下用电器的总功率最大不超过2200WC. 只将一个“220V 1000W”的用电器接入该电能表下正常工作1小时，表盘将转过600转D. 从表盘可以看出该用户从使用该电能表以来，共消耗3145度电3.5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是A. 电能表是测量用电器消耗电功率的仪表B. 小明家5月初至6月初消耗的电能是120KwC. 小明家5月初至6月初消耗的电能是D. 小明家所有用电器同时工作，总功率不得超过4.某电能表的表盘如图，下列说法中不正确的是（）A. “”表示这个电能表的标定电流是20AB. “50Hz”表示这个电能表在频率为50赫兹的交流电路中使用C. “”表示从开始记数到读数为止，接在电能表上的用电器用去的电能为D. “”表示这个电能表上的转盘每转过1转，接在电能表上的用电器消耗的电能是1200J5.下图是小明家里用的电能表，电能表的部分参数及上月末的示数如图所示。
表盘上1600imp/(kW·h)表示电能表所在电路用电器每消耗1kW·h的电能，指示灯闪烁1600次。
下列有关说法正确的（）A. 小明家上月消耗的电能为B. 电能表的额定最大电流为10AC. 指示灯闪烁得越快，电能表所在电路的电功率越大D. 小明家同时使用的用电器总功率不应超过2200W6.小明家的电能表标有“3000revs/KW•h“，小红家的电能表标有“2000revs/KW•h”。
所测量的1小时内，两电能表均转过6000转。
江苏省重点中学2016年中考物理总复习_15-电功和电热

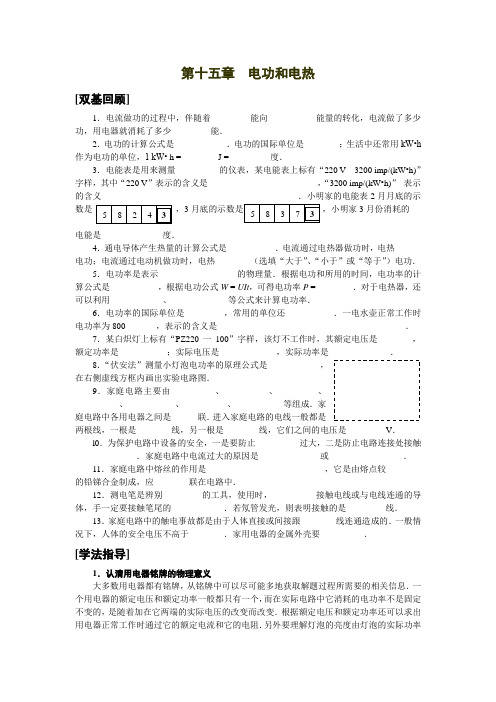

第十五章电功和电热[双基回顾]1．电流做功的过程中，伴随着_________能向___________能量的转化，电流做了多少功，用电器就消耗了多少_________能．2．电功的计算公式是___________．电功的国际单位是________；生活中还常用kW•h 作为电功的单位，1 kW• h = ________J = _________度．3．电能表是用来测量_________的仪表，某电能表上标有“220 V 3200 imp/(kW•h)”字样，其中“220 V”表示的含义是________________________，“3200 imp/(kW•h)”表示的含义____________________________________________．小明家的电能表2月月底的示数是，3，小明家3月份消耗的电能是_____________度．4．通电导体产生热量的计算公式是___________．电流通过电热器做功时，电热_____电功；电流通过电动机做功时，电热_______（选填“大于”、“小于”或“等于”）电功．5．电功率是表示__________________的物理量．根据电功和所用的时间，电功率的计算公式是___________，根据电功公式W = UIt，可得电功率P = ________．对于电热器，还可以利用____________、_____________等公式来计算电功率．6．电功率的国际单位是_________，常用的单位还___________．一电水壶正常工作时电功率为800_______，表示的含义是___________________________________________．7．某白炽灯上标有“PZ220一100”字样，该灯不工作时，其额定电压是________，额定功率是___________；实际电压是_____________，实际功率是______________．8．“伏安法”测量小灯泡电功率的原理公式是____________，在右侧虚线方框内画出实验电路图．9．家庭电路主要由__________、__________、_________、__________、___________、__________、___________等组成．家庭电路中各用电器之间是______联．进入家庭电路的电线一般都是两根线，一根是________线，另一根是________线，它们之间的电压是_________V．l0．为保护电路中设备的安全，一是要防止__________过大，二是防止电路连接处接触______________．家庭电路中电流过大的原因是______________或_________________．11．家庭电路中熔丝的作用是___________________________，它是由熔点较________的铅锑合金制成，应________联在电路中．12．测电笔是辨别_________的工具，使用时，__________接触电线或与电线连通的导体，手一定要接触笔尾的____________．若氖管发光，则表明接触的是_________线．13．家庭电路中的触电事故都是由于人体直接或间接跟________线连通造成的．一般情况下，人体的安全电压不高于________．家用电器的金属外壳要__________．[学法指导]1．认清用电器铭牌的物理意义大多数用电器都有铭牌，从铭牌中可以尽可能多地获取解题过程所需要的相关信息．一个用电器的额定电压和额定功率一般都只有一个，而在实际电路中它消耗的电功率不是固定不变的，是随着加在它两端的实际电压的改变而改变．根据额定电压和额定功率还可以求出用电器正常工作时通过它的额定电流和它的电阻．另外要理解灯泡的亮度由灯泡的实际功率决定．2．会比较两个用电器的实际功率大小两个用纯电阻制成的用电器串联连接时（电流相等），则根据 P = I 2R 比较它们的实际功率大小，此时，电阻大的，消耗的功率也大；若它们是并联连接的（电压相等），则根据P = U 2/R 比较它们的实际功率大小，此时，电阻大的，消耗的功率小．3．正确分析电路变化情况，提高综合解题能力解题时首先应正确分析电路，了解各用电器在电路中的连接情况，再抓住两个“不变量”，即电源电压和用电器的电阻（一般不考虑温度对电阻的影响，根据用电器的铭牌由公式P = U 2/R 求出电阻R ），然后根据具体情况选用适当公式进行计算．注意公式中对应的物理量应具备“同体性”（同一段电路）、“同时性”（同一时刻）和单位的“统一性”．[例题分析]例1 定值电阻R 1、R 2串联接在一电压不变的电源两端时，它们两端的电压之比为2:3，则在相等的时间内，电流通过它们所做的功W 1、W 2之比为_______，它们消耗的功率P 1、P 2之比为__________；若将R 1、R 2并联接在该电源两端，它们消耗的电功率分别为P 1′、P 2′，电路消耗的总功率为P 并，则P 1′、P 2′、P 并的大小关系是_____________．分析：根据公式W = UIt ，串联电路中电流处处相等，所以在相等的时间内，W 1、W 2之比等于电压之比．在串联电路中，导体两端的电压之比等于导体的电阻之比，所以电阻R 1、R 2的阻值之比是2:3，根据公式P = I 2R ，即可得出P 1、P 2之比．当两电阻并联时，总电阻R 总与R 1、R 2之间的大小关系是R 总 < R 1 < R 2，根据公式P = U 2/R ，即可得出P 1′、P 2′、P 并的大小关系．解答：例2 下表为一台电烤箱的铭牌，其内部简化电路如图所示，R 1和R 2均为电热丝．求：（1）电烤箱在高温挡正常工作10 min 所消耗的电能．（2）电路中R 1的阻值．（3）电烤箱在低温挡正常工作时，电路中的电流和R 2的功率．分析：电烤箱在高温挡消耗的电功率是1 100 W ，根据公式W = Pt 即可计算出工作10 min 所消耗的电能．要计算电阻R 1的阻值，首先要结合电路图分析判断出电烤箱在什么状态下是高温挡，在什么状态下是低温挡．由P = U 2/R 可知电路中总电阻最小时，电路中的总功率最大，所以S 1、S 2闭合时，R 2被短路，此时电路中总电阻最小，电路工作时是高温挡．当电路在高温挡时，根据公式P = U 2/R 变形后由R = U 2/P 求出R 1的阻值．当电烤箱在低温挡工作时，根据公式P = UI 计算出电流，再结合欧姆定律与串联电路电阻特点算出电阻R 2的阻值，利用公式P = I 2R 即可求出R 2的功率．解答：1例3 小明按照图甲所示的电路图，测量一只额定电压为2.5 V 的灯泡的额定功率．（1）图乙是小明根据电路图连接的实物图．闭合开关后，移动滑动变阻器的滑片，发现小灯泡_______________________；经检查，是由于一根导线连接错误．请你在实物图中在连接错误的导线上打“×”，并补画出正确的连线．（2）正确连线后，当电压表示数为1V 时，电流表示数为0.2 A ．实验过程中，小明由于操作不当，造成灯泡熄灭，他发现此时电压表的示数为6V ，电流表示数为零．分析实验数据可知，所用电源电压约为________V ．（3）由于小明粗心大意，没有记录灯泡正常发光时电流表的示数，于是他根据第一次实验数据计算出灯泡电阻R = U 1/I 1 = 1V/0.2A = 5Ω，再计算出灯泡两端电压为2.5 V 时的功率P =U 22/R 2 = (2.5V)2/5Ω = 1.25W ．则灯泡的额定功率 _______（选填“大于”、“等于”或“小于”）1.25 W ．分析：（1）小明根据电路图连接实物图（图乙）时，将灯泡与滑动变阻器并联，同时将电压表串联在电路中，这样，灯泡不会发光．注意题中只允许动一根线，所以对实物图要仔细分析，找出关键的那根线，如果改动一根线以上，虽然改对了，但不符合题意，所以，审题是非常重要的．（2）当灯泡两端电压为6V ，电流表示数为零时，由于6V 的电压远远超过了灯泡的额定电压，所以此时可以判断小灯泡的灯丝被烧断，此时电压表串联在电路中，而电压表的示数等于电源的电压，所以所用电源电压约为6V ．（3）灯丝的电阻会随温度的变化而变化，当电压表示数为1V 时，电流表示数为0.2A ，此时灯丝的电阻为5Ω，当灯泡两端电压为2.5 V 时，灯泡的电阻比电压表示数为1V 时要大，所以，灯泡的额定功率应该小于1. 25 W ．解答：例4 夏天的傍晚，某小区的空气开关经常“跳闸”（空气开关自动断开），原因可能是A ．小区内用户用电器使用时间过长B ．有的灯泡灯丝断了C ．有的用电器与线路接触不良D ．小区内用户同时使用了大功率的家用电器 分析：在家庭电路中，电流过大空气开关就会“跳闸”．造成电路中电流过大的原因有两种：一是电路中发生短路；二是接入用电器的总功率过大．如果家庭电路没有多大变动，造成“跳闸”的原因，大多是同时使用了大功率的家用电器，干路中电流超过了电路设计时规定的电流最大值．用电器使用时间过长，灯泡灯丝断了，个别用电器与线路接触不良，都不会造成家庭电路中电流过大．本题也可以根据欧姆定律来理解，在总电压不变的情况下，必然是电路中总电阻过小造成干路中电流过大．家庭电路中用电器全是并联连接，而空气开关串联接在干路中，空气开V－3 15 A －0.6 3 - + 乙 V A S LR P 甲关断开，说明干路中电流超过额定值．解答：[复习练习一]1．如图所示四个用电器中，额定功率约为100 W 的用电器是 （ ）2． 用电压为6V 的电源给IED 灯供电，正常工作电流为300mA ．那么此LED 台灯正常工作时的功率为 （ ）A ．1.8WB ．18WC ．180WD ．1 800W3． 一只灯泡接在4V 的电路中，通过它的电流为0.4 A ，通电10s ，则下列说法中不正确的是 （ ）A ．灯泡此时的电阻为10ΩB ．灯泡此时的电功率为1.6 WC ．电流对灯泡做的功为16JD ．灯丝放出的热量为40 J4． 如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220 V40 W ”的灯泡L 0．当只闭合开关S 、S 1时，灯泡L 0正常发光；当只闭合开关S 、S 2时，L 0呈暗红色（比正常发光状态暗得多），由此可以确定 （ ）A ．L 1灯头接线处断路B ．L 1灯头接线处短路C ．L 2灯头接线处断路D ．L 2灯头接线处短路5． 如第5题图（甲）所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220 V ．则第5题图（乙）所示电路中，与之对应的是 （ ）6． 一台“220 V 100 W'”的电风扇、一台“220 V 100 W ”的电视机、一条“220 V 100 W”A ．挂壁式空调 C ．电扇B ．电水壶D ．收音机L 1L 2 S 1 S 2 S 火线 零线 L 0 第5题图甲 第5题图（乙）电源 电源 A B C D的电热毯分别接在220 V 的电源上，在相同的时间内，电流通过它们产生的热量最多的是 （ ）A ．电热毯B ．电视机C ．电风扇D ．一样多7． 小灯泡上标有“4.8V ”字样，灯泡正常发光时的电阻估计在10 Ω左右，那么在测它额定功率的实验中，电流表、电压表的量程应该分别选用 （ ）A ．0 ~ 3 A ，0 ~ 15 VB ．0 ~ 3 A ，0 ~ 3 VC ．0 ~ 0.6 A ，0 ~ 15 VD ．0 ~ 0.6 A ，0 ~ 3 V 8． 如图所示为一环境温度监控电路，电源电压保持不变，R 1为定值电阻，R 2为用半导体材料制成的热敏电阻（电阻随温度的升高而变小）．.当环境温度升高时，电流表的示数I 和电路的总功率P 的变化情况分别是（ ）A ．I 变大，P 变大B ．I 变小，P 变小C ．I 变小，P 变大D ．I 变大，P 变小9． 如图所示，三个电路电源电压均相同且不变，灯泡规格相同，忽略温度对电阻的影响．闭合开关，a 、b 、d 三盏灯实际功率的大小关系式正确的是 （ ）A ．P a = P d = P bB ．P a > P d > P bC ．P a = P d > P bD ．P a < P d = P b10．电子式电能表表盘上标有“3 000 imp/(kW•h)”字样，将某用电器单独接在该表上工作20 min ，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为_______kW•h ，它的电功率是___________W ．11．家庭电路中：（1）各用电器之间的连接方式是 _____________．（2）控制照明灯泡的开关应该与__________（选填“火线”或“零线”）相连，照明灯泡与控制它的开关之间的连接方式是 __________．（3）一只标有“PZ220 – 60”字样的白炽灯泡，其额定电压是_________V ，额定功率是__________W ．若灯泡两端电压减小，灯泡的亮度将__________（选填“变亮”、“变暗”或“不变”）．12．家庭电路中，人们用测电笔辨别火线和零线的两种使用方法如图所示，正确的是_______．一般家用电器的三脚插头上都标有一些符号和数字，标有“E ”字的插脚比其他两插脚稍长一些，如图所示，从安全用电角度出发，当插头插入插座的瞬间，_______________________．13．甲、乙两灯分别标有“12V 15W ”和“24V 15W ”字样，当两灯均在额定电压下工作时，它们的电功率之比是___________，它们的电阻值之比是__________，比较它们的亮度情况是_____________（选填“乙比甲”、“甲比乙”或“一样”）亮．14．暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场．调查发现，起火原因经常相同：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮．请你根据学过的物理知识回答： A R 1 R 2 S S a S b c Sd e（1）超负荷是指电路中的________（选填“电流”或“电阻”）过大．（2）这类火灾发生原因的物理道理是______________________________________．（3）请你提出一条预防这种火灾发生应采取什么措施：_________________________．15．如图是“探究串联电路电流特点”的实验电路图．实验中小华发现L 1不发光，L 2发光，经检查电路元件完好，且连接无误．这是因为_______________________．16．如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．17．电流做功的多少跟电压、电流和通电时间三个因素都有关．李明同学要通过实验探究电功跟电压的关系，他选用的器材如图所示．其中甲、乙两容器完全相同，电阻丝R 1的阻值大于电阻丝R 2的阻值．（1）请你用笔画线代替导线，帮他把实验电路连接完整．（2）他在该实验中选用两根阻值不同的电阻丝，其目的是 _____________________．（3）在这个实验中，李明是通过观察比较____________________________来比较电流做功多少的．电流通过电阻丝________（选填“R 1”或“R 2”）做的功多．（4）由这个实验可以得到的结论是：________________________________________．S L 1 L 2第15题图 指示灯 开关 甲 乙 第16题图 V －3 15 R 1 R 2 阻值不同 的电阻丝等质量 的煤油 温度计 温度计 甲乙 ＋－V －3 1518．在“测定小灯泡电功率”的实验中，电源电压为4.5V ，小灯泡额定电压为2.5 V ，电阻约为10 Ω．（1）连接电路时开关应___________，电流表的量程应选 0 ~ _______A ．（2）请你用笔画线代替导线，将图（a ）中的实物电路连接完整．（3）闭合开关前，图（a ）中滑动变阻器的滑片P 应位于_____________（选填“A ”或“B ”）端．（4）在连接好电路后，由于电路中某一处有故障，当闭合开关时电压表有示数，进一步观察并检查电路，发现电源、开关、电压表、电流表、导线及其连接都完好，结合前面的观察，可判断出电路的故障：如果观察到___________，则故障是 ___________________________________；如果观察到___________，则故障是 ___________________________________．（5）排除故障后再闭合开关，移动滑片P 到某位置时，电压表示数如图（b ）所示，读数为 ________V ．此时，若要测量小灯泡的额定功率，应将图（a ）中滑片P 再向_________（选填“A ”或“B ”）端移动，使电压表的示数为2.5 V ．（6）改变滑片P 的位置，记下多组对应的电压表和电流表的示数，并绘制成如图（c ）所示的I – U 图像，根据图像信息，可计算小灯泡两端电压为1.5 V 时的电阻是_________Ω，小灯泡的额定功率是___________W ．19．小明和小红利用如图所示的装置探究“电流通过导体产生的热量与电阻大小的关系”．质量相等的两瓶煤油中都浸泡着一段金属丝，甲烧瓶中的金属丝是铜丝，电阻比较小，乙烧瓶中的金属丝是镍铬合金丝，电阻比较大．温度计显示煤油的温度．（1）实验中，小明和小红发现_____________烧瓶中温度计的示数升高快．这表明：在电流和通电时间相同的情况下，导体的电阻越___________，产生的热量越多．（2）小明提议利用该装置改成“比较水和煤油比热容的大小”的实验，则他们应将其中一烧瓶中的煤油换成_______相等的水；将甲烧瓶中的铜丝换成镍铬合金丝，并且与乙烧瓶中的镍铬合金丝的 _______相等．通过实验观察，发现装有________（选填“水”或“煤油”）的烧瓶中温度计的示数变化较大，说明水比热容较大．20． PTC 是一种新型的半导体陶瓷材料，它的发热效率较高，PTC 有一个人为设定的温度．当它的温度低于设定温度时，其电阻会随它的温度升高而减小；当它的温度高于设定温度时，其电阻随它的温度升高而变大．如图甲所示的陶瓷电热水壶就使用了这种材料．它（a ） （b ） （c ）的工作电路如图乙所示，R 0是定值电阻，其阻值不受温度的影响．R T 是PTC 的电阻，它的电阻与温度的关系如图丙所示．该电热壶在R T 设定温度状态工作时，电路消耗的总功率1100W ．求：（1）R 0的阻值为多少？（2）当R T 的温度为130°C 时，电路中R T 的实际功率为多少？21．如图所示电路，电源电压保持不变，R 0 = 4Ω．在A 、B 间先后串联不同个数的相同电阻R ，并分别测量出电路中电流I 和A 、B 段的电功率P ，测得的数据如下表所示．求：（1）电源电压．（2）电阻R 的阻值．[复习练习二]22．如图所示，导体A 、B 是由同种材料做成的，A 和B 等长，但A 比B 的横截面积大．当S 闭合后，在相同时间内，下列叙述正确的是 （ ）A ．电流通过A 、B 所做的功是W A > W BB ．电流通过A 、B 所做的功是W A < W BC ．电流通过A 、B 所做的功是W A = W B甲 R 0 R T 220V 乙 20 3440 80 100 120 160 2000 40 60 80 100 130 t /°C R T /Ω丙A A B R 0 电阻个数 1 2 ...... I /A 2 ...... 1 P AB /W (6)D ．无法比较电流通过A 、B 时做功的大小23．如图所示的电路中，电源电压保持不变，R 1为定值电阻，开关闭合后，滑动变阻器的滑片P 向左移动时，下列说法正确的是 （ ） A ．电流表示数变大，电压表与电流表示数的乘积变大 B ．电流表示数变小，电压表与电流表示数的乘积变大C ．电流表示数变小，电压表与电流表示数的之比变大D ．电流表示数变大，电压表与电流表示数的之比变大24．如图所示的电路中，移动滑动变阻器的滑片，电压表的示数从6V 变为5V ，电流表的示数变化了0.2A ，则该定值电阻所消耗功率的变化量为 （ ） A ．0.2 W B ．1.0 W C ．1.2W D ．2.2W25．如图甲是某生产流水线上的产品输送及计数装置示意图．其S 为激光源，R 1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R 2为定值电阻，a 、b 间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S 与R 1之间时，射向光敏电阻的光线会被产品挡住．若传送带上的产品为均匀正方体，产品的边长为4cm ，示波器显示的电压随时间变化的关系如图乙所示．已知计数器电路中电源两极间的电压恒为6V ，保护R 2的阻值为400Ω．则 （ ）A ．水平传送带匀速前进的速度为0.1m/sB ．有光照射时光敏电阻R 1的功率为0.02WC ．有光照射和无光照射时保护电阻R 2两端的功率之比为2：1D ．每小时通过S 与R 1之间的产品个数为3000个26．小星在用电炉烧水时发现电炉丝热得发红，而与它相连的导线却几乎不发热。
江苏省 苏科版 初三物理 下学期 第十五章 电功和电热 汇编之综合应用类计算(有答案)

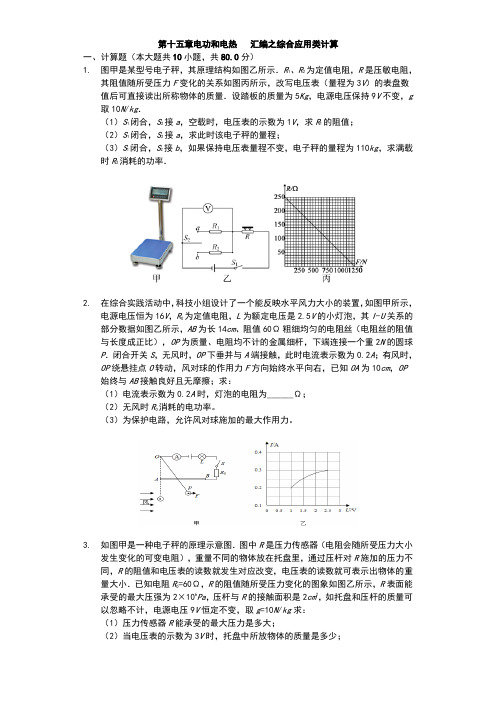

第十五章电功和电热汇编之综合应用类计算一、计算题（本大题共10小题，共80.0分）1.图甲是某型号电子秤，其原理结构如图乙所示．R1、R2为定值电阻，R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示，改写电压表（量程为3V）的表盘数值后可直接读出所称物体的质量．设踏板的质量为5Kg，电源电压保持9V不变，g 取10N/kg．（1）S1闭合，S2接a，空载时，电压表的示数为1V，求R1的阻值；（2）S1闭合，S2接a，求此时该电子秤的量程；（3）S1闭合，S2接b，如果保持电压表量程不变，电子秤的量程为110kg，求满载时R2消耗的功率．2.在综合实践活动中，科技小组设计了一个能反映水平风力大小的装置，如图甲所示，电源电压恒为16V，R0为定值电阻，L为额定电压是2.5V的小灯泡，其I-U关系的部分数据如图乙所示，AB为长14cm、阻值60Ω粗细均匀的电阻丝（电阻丝的阻值与长度成正比），OP为质量、电阻均不计的金属细杆，下端连接一个重2N的圆球P．闭合开关S，无风时，OP下垂并与A端接触，此时电流表示数为0.2A；有风时，OP绕悬挂点O转动，风对球的作用力F方向始终水平向右，已知OA为10cm，OP 始终与AB接触良好且无摩擦；求：（1）电流表示数为0.2A时，灯泡的电阻为______Ω；（2）无风时R0消耗的电功率。
（3）为保护电路，允许风对球施加的最大作用力。
3.如图甲是一种电子秤的原理示意图．图中R是压力传感器（电阻会随所受压力大小发生变化的可变电阻），重量不同的物体放在托盘里，通过压杆对R施加的压力不同，R的阻值和电压表的读数就发生对应改变，电压表的读数就可表示出物体的重量大小．已知电阻R0=60Ω，R的阻值随所受压力变化的图象如图乙所示，R表面能承受的最大压强为2×106Pa，压杆与R的接触面积是2cm2，如托盘和压杆的质量可以忽略不计，电源电压9V恒定不变，取g=10N/kg求：（1）压力传感器R能承受的最大压力是多大；（2）当电压表的示数为3V时，托盘中所放物体的质量是多少；（3）空载和满载（R受最大压力时）两种情形R0所消耗的电功率之比．4.图甲是某班科技小组设计的风力测定装置示意图，图乙是其电路图．电阻R′随风力变化关系如图丙所示．已知电源电压恒为9V，定值电阻R0=2Ω，电压表量程为0～3V．使用该装置测定风力，则（1）电阻R′的阻值随风力的增大怎样变化？（2）求无风时电压表的示数．（3）如果保持电压表量程不变，且只能在电路中增加一个电阻R，使该装置能测量的最大风力增加到900N，计算电阻R的阻值，并说明其连接方式（4）计算改装后该装置电路总功率的变化范围．（计算结果保留一位小数）5.图甲是汽车的一种自动测量油箱内油量的简易装置，R是阻值均匀的变阻器，它的滑片连在杠杆的一端，当油箱内油面发生变化时，浮标通过杠杆使滑片P在电阻R 上滑动，引起油量表的指针偏转。
2016年物理中考真题分类汇编电学综合
物理科2016年中考试题分类解析表序号 考地标注 试题及其解析246 (2016·江西中考)如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观，小姬给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示，足浴器某次正常工作时控制面板显示如图乙所示，求：（1）此时足浴器的工作电流（计算结果保留一位小数）（2）足浴器装入最大容量初温为22℃的水，当水温达到控制面板上显示的温度时水所吸收的热量。
（3）上述加热过程耗时16min ，该足浴器的热电效率。
解析：(1)根据P=UI 变形可求出此时工作电流为：500 2.3220P W IA U V==?; (2)先求出最大容量时水的质量33331.010/5105m V kg m m kg ρ-==创?然后根据热量的计算公式即可求吸收热量的多少，即为： 350=() 4.210/()5(4222) 4.210Q cm t t J kg C kg CJ -=窗创-??g 吸（3）加热这段时间内，消耗的电能为：55001660 4.810W Pt W s J ==创=?所以效率为：554.210100%100%87.5%4.810Q JW J η´=??´吸答案：(1)2.3A ;(2)54.210J ´ （3）87.5% 246 （2016·黔东南中考） （2016·黔东南中考）【解析】本题考查电热综合计算（1）由铭牌参数可知，电动机正常工作时，额定电压为220V ，电动机的额定功率为180W ，则豆浆机在额定电压下，打浆时的电流为A 82.0V220W 180≈==U P I ；（2）大豆质量100g=0.1g ，则豆浆的质量为m=0.1g+1.4g=1.5g ，豆浆机吸收的热量为：J 108.420-100kg 5.1kg J 100.4)(530⨯=⨯⨯•⨯=-=℃）℃（℃）（吸t t cm Q ，加热时间t=9min=540s ，则加热9min 豆浆机消耗的电能是J 104.5s 540W 10005⨯=⨯==Pt W ，则豆浆机的效率是%89.88J104.5J 108.455≈⨯⨯==W Q 吸η；（3）由（2）中可知，豆浆机加热需放出的热量是J 104.55⨯，实际加热时间t 实=10min=600s ，则此时豆浆机的实际功率为： W 900s600J 104.55=⨯==实实实t W P ，由R U P 2= 可得电热丝的电阻为Ω===4.48W 1000V 22022）（额额P U R ，由R U P 2=可得，晚上的实际电压为V 2094.48W 900≈Ω⨯==PR U 实。
江苏省 苏科版 初三物理 下学期 第十五章 电功和电热 汇编之焦耳定律(有答案)
第十五章电功和电热汇编之焦耳定律1.利用A、B、C、D四段电热丝（R A＝R C＝R D＝5Ω，R B＝10Ω）及配套的气热反应装置完成下面是“焦耳定律”的探究实验：甲乙丙（1）将A、B两端电热丝装入气热反应装置如图甲所示，可得出结论：在______________________相同时，____________________________________。
（2）将A、C、D三段电热丝如图乙安装，通过电热丝A的电流_____________（选填“大于”、“等于”或“小于”）通过电热丝C的电流；通过电热丝D的电流_____________（选填“大于”、“等于”或“小于”）通过电热丝C的电流。
（3）若如图丙所示将电热丝D放入气缸内，电热丝D仍和电热丝C并联，此时左侧气缸内产生的热量_____________（选填“大于”、“等于”或“小于”）右侧气缸内产生的热量。
2.采用如图的装置探究“电流产生的热量跟什么因素有关”，接通电源，瓶内的空气被加热后膨胀，使U型管中的液面发生变化，通过观察U型管的液面变化情况比较出瓶内电阻丝的发热多少。
（1）如图所示的是探究电流产生的热量跟____的关系，通电一段时间，左瓶内的电阻丝产生的热量是是右瓶内的电阻丝产生热量的________倍。
（2）让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。
此时该装置是探究电流产生的热量跟____________的关系，一段时间后电阻丝产生的热量__________（选填“左瓶”、“右瓶”或“两瓶一样”）多。
3.如图是探究“电流产生的热量跟什么因素有关”的实验装置，接通电源后，瓶内空气被加热后膨胀，U型管的液面发生变化，观察U型管的液面变化比较瓶内电阻丝的发热多少。
（1）图示是研究电流产生的热量跟的关系，通电一段时间后（选填“左瓶”或“右瓶”）内的电阻丝产生的热量多。
（2）让实验装置冷却到初始状态，其它部分不变，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较瓶内电阻丝产生的热量多少，该装置是探究电流产生热量多少跟的关系，一段时间后电阻丝产生的热量（选填“左瓶”、“右瓶”或、“两瓶一样”）多。
江苏省 苏科版 初三物理 下学期 第十五章 电功和电热 汇编之电能表(有答案)
第十五章电功和电热汇编之电能表一、单选题（本大题共6小题，共12.0分）1.直接测量用电器消耗电能多少的仪器是（）A. 电流表B. 电压表C. 电能表D. 电阻箱2.某电能表的铭牌如下图所示。
下列关于该电能表的说法中正确的是A. “220V”表示该电能表只能在220V的电路中使用，若实际电压低于220V将无法工作B. 由“”可以算出接在该电能表下用电器的总功率最大不超过2200WC. 只将一个“220V 1000W”的用电器接入该电能表下正常工作1小时，表盘将转过600转D. 从表盘可以看出该用户从使用该电能表以来，共消耗3145度电3.5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是A. 电能表是测量用电器消耗电功率的仪表B. 小明家5月初至6月初消耗的电能是120KwC. 小明家5月初至6月初消耗的电能是D. 小明家所有用电器同时工作，总功率不得超过4.某电能表的表盘如图，下列说法中不正确的是（）A. “”表示这个电能表的标定电流是20AB. “50Hz”表示这个电能表在频率为50赫兹的交流电路中使用C. “”表示从开始记数到读数为止，接在电能表上的用电器用去的电能为D. “”表示这个电能表上的转盘每转过1转，接在电能表上的用电器消耗的电能是1200J5.下图是小明家里用的电能表，电能表的部分参数及上月末的示数如图所示。
表盘上1600imp/(kW·h)表示电能表所在电路用电器每消耗1kW·h的电能，指示灯闪烁1600次。
下列有关说法正确的（）A. 小明家上月消耗的电能为B. 电能表的额定最大电流为10AC. 指示灯闪烁得越快，电能表所在电路的电功率越大D. 小明家同时使用的用电器总功率不应超过2200W6.小明家的电能表标有“3000revs/KW•h“，小红家的电能表标有“2000revs/KW•h”。
所测量的1小时内，两电能表均转过6000转。
电功-电热-2016江苏中考分类汇编
电功 电热 2016江苏中考分类汇编一、选择题1．将标有“3V 3W”字样的甲灯和“6V 6W”字样的乙灯接入电路．若不专虑温度对电阻的影响，则对两灯接入电路后的结果有如下判断：①两灯串联，当其中一灯消耗的功率是3W 时，两灯消耗的总功率是9W ；②两灯串联后接到电压为9V 的电源两端，两灯均能正常发光；③两灯并联，当其中一灯消耗的功率是1.5W 时，另一灯两端的电压为3V ；④两灯并联后接到电压为1.5V 的电源两端，甲、乙两灯消耗的功率之比为2：1，其中判断正确是（ ）A ．①③B ．②③C ．②④D ．①④2.把标有“220V 40W ”的灯泡L 1和“220V 60W ”的灯泡L 2串联接人220V 电路两端，下列说法正确的是A.两灯泡的额定电压都变小了B.两灯泡的额定电功率都变小了C.灯泡L 1两端的实际电压比L 2两端的实际电压大D.通过灯泡L 1的实际电流比L 2的实际电流大3．普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成， 开关S1受温度控制，当温度低于65 C 时自动闭合，高于85 C 时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103 C 时S2自动断开，此后不能自动闭合，下列判 断正确的是 （ ）A ．用冷水煮饭，按下按钮后，只有S2是闭合的B ．用冷水煮饭，按下按钮后，S1和S2同时断开C ．用电饭锅烧冷水，不按下按钮，水也能被加热D ．用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65 C ～85 C 之间4.如图甲所示电路，电源电压不变，R 1是定值电阻，R 2是滑动变阻器．闭合开关，将滑动变阻器滑片移动另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示．则滑动变阻器滑片由一端移到另一端的过程中 A ．电路总功率的最小值为1.8W B ．电路总功率的最大值为6.4WC ．定值电阻电功率的最小值为1.35WD ．定值电阻电功率的变化为4.05W5.小明用如图甲所示电路来测量额定电压为 2.5V 的小灯泡功率，电源电压恒为4.5V 。
江苏省盐城市景山中学2015_2016学年中考物理专题复习十一电功和电热苏科版
专题十一 电功和电热一、填空题1.将标有“12伏 6瓦”的灯泡接在9伏的电路中时，灯泡消耗的功率是_______瓦．若要将其接入36伏的电路中并使它能正常发光，则应给它串联一个阻值是______欧的电阻．2．“PZ220 40”的灯泡接在220伏的电路上工作 小时消耗1度电，改接在110伏的电路是，功率为 瓦，额定功率为 瓦。
3．甲灯标有“220V 40W ”，乙灯标有“110V 40W ”，将它们分别接在电路中，都能正常发光，则甲、乙两灯实际功率之比为 ，甲、乙两灯通过的电流之比为 ，甲灯的电阻是欧，甲、乙两灯的电阻之比为 。
4、标有“6伏 6瓦”、“6伏 1.5瓦”字样的灯L 1和L 2，串联接在某电源上，设灯丝的电阻不变，则通过灯L1和L2的电流强度之比为_______，灯L1和L2的实际功率之比为_______，要保证两灯安全工作，电源电压不应超过_____伏特．5．下表为某型号双缸洗衣机的铭牌在额定电压下洗衣时，通过洗衣机的电流为 A ；若洗衣用20min ，脱水用10min ，则该洗衣机消耗的电能共是 kWh 。
6．灯泡的灯丝断了再搭接上，接到原来的电源上，灯泡比以前更 了，这是因为灯丝电阻 ，消耗的功率 。
7电冰箱是间断式工作的(即工作一段时间停止一段时间，再工作再停止，如此循环)。
某电冰箱铭牌有关参数如右表所示．在家庭电路中只有电冰箱在标定耗电量下工作时，一天实际工作 h ；若电冰箱每次从启动到停止工作的时间都为12min ，每消耗1kW ·h 电能，电能表转盘转1500转，则该电冰箱每天启动 次，每工作一次电能表转盘转 转。
工作时，相同的时间内产生的热量A ．电风扇最多B ．白炽灯最多C ．电烙铁最多D ．三者一样多2．如图所示的电路中，电源电压保持不变，开关S 闭合后，调节滑动变阻器滑片P 的为位置，当灯泡L 恰好正常发光时，电流表A 的示数为0.5A ，电压表V 的示数为2V 。
专题14 电功率和电热 安全用电(江苏版)-备战2016年中考之两年中考物理真题分省分项汇编(原卷版)
专题14 电功率和电热安全用电一、单项选择题1.【2015·常州】．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关(金属片M可分别拨至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为（）A．8W，12WB．8W，24WC．12W，18WD．12W，24W2．【2015·宿迁市】电炉中电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝缘皮隔热C．导线散热比电阻丝快D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少3.【2015·盐城市】下列家用电器，主要利用电流热效应工作的是（）A.收音机B.电视机C.电风扇D.电饭锅4.【2015·盐城市】在家庭电路中若发生以下三种情况：○1灯座里的两个线头相碰，○2开关里的两线头相碰，○3两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是（）A.○1○2B.○1○3C.○2○3D.○1○2○35．【2014·淮安市】（2分）如图所示，是感应式电能表的示意图，与其技术参数有关的说法正确的是（）A．正常工作时额定功率为220V B．每转2圈电路耗电为1kW•hC．正常运行的最大电流为10A D．电路消耗的电能是2486kW•h6．【2014·扬州市】下列现象不会引起家庭电路发生火灾的是A．用电器总功率过大B．短路C．开关内两根线相碰D．线路连接处接触不良7．【2014·连云港市】（2分）下列做法不符合安全用电原则的是A．用电器的金属外壳应接地B．检查维修家用电器时，应将电源断开C．为防止家庭电路中的熔丝频繁烧断，可用铜丝代替熔丝D．使用测电笔时，手要接触测电笔尾部的金属电极8．【2014·泰州市】（2分）电可以造福人类，但使用不当也会带来危害．下列说法不符合安全用电要求的是（）A．不允许用铁丝或铜丝代替熔丝B．用电器的金属外壳应该接地C．可以在不断开开关的情况下更换灯泡D．使用测电笔时，手不能接触它的笔尖9．【2014·南京市】电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联10．【2014·徐州市】家庭电路中，下列哪种情况会使熔丝熔断（）A ．停电B ． 关闭空调C ． 电路发生短路D ． 打开冰箱门二、填空题1．【2015·镇江市】家用电水杯利用了电流的 效应.某型号电水杯铭牌标有“220V 400W ”字样，它正常工作时，发热元件的阻值为 Ω。
专题17 电功和电功率-(原卷版)三年(2022-2024)中考物理真题分类汇编(全国通用)
三年（2022-2024）中考物理真题分项汇编（全国通用）专题17电功和电功率1．【生活中的物理情景】（2024·江苏苏州·中考真题）电热水器是利用电流的效应工作的。
小明利用电能表测量电热水器实际功率来判断家里的电压是否正常。
他观察家中的电能表示数如图甲所示为kW·h，现仅接通一台如图乙所示的电热水器，观察到电能表指示灯1min内闪烁80次，则1min内消耗电能为J，其两端电压（高于/等于/低于）220V。
2．【创新实验·活动实践】（2024·上海·中考真题）物理王兴趣小组的同学小徐和小王做“测定小灯泡的电功率”实验，现有电源（电源电压未知且不变）、滑动变阻器两个分别标有A“5Ω3A”B“20Ω2A”字样，待测小灯（标有“2.5V”字样）、电流表、电压表、开关及导线若干。
小徐选取其中一个变阻器进行实验，将电流表串联在电路中，将电压表并联在待测小灯泡两端，将滑动变阻器的滑片移至最大阻值处；闭合开关S后，此时电压表如图所示，他发现无法继续实验。
小王选取另一个变阻器进行实验，并将电压表并联在电路中某处；移动滑片，进行实验，记录数据如下表，并用其中一组数据成功计算出小灯泡的额定电功率。
物理量实验序号电压U （伏）电流I （安）13.00.2222.00.283 1.50.30①测定小灯泡电功率的实验原理是；②请通过以上信息判断，小王同学所选滑动变阻器规格为，电压表并联在两端（选填“电源”或“待测小灯泡”或“滑动变阻器”）；③请根据相关信息计算出小灯泡的额定功率P 额。
（需写出主要推理和计算过程）()3．【跨学科实践】（2024·云南·中考真题）我国制造的新型材料PTC 、NTC 可制成热敏电阻，现已打破国外技术垄断，被广泛应用于新能源汽车、电热器等多种电子产品。
如图甲所示为PTC 、NTC 热敏电阻阻值随温度变化关系的图像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电功 电热 2016江苏中考分类汇编一、选择题1．将标有“3V 3W”字样的甲灯和“6V 6W”字样的乙灯接入电路．若不专虑温度对电阻的影响，则对两灯接入电路后的结果有如下判断：①两灯串联，当其中一灯消耗的功率是3W 时，两灯消耗的总功率是9W ；②两灯串联后接到电压为9V 的电源两端，两灯均能正常发光；③两灯并联，当其中一灯消耗的功率是1.5W 时，另一灯两端的电压为3V ；④两灯并联后接到电压为1.5V 的电源两端，甲、乙两灯消耗的功率之比为2：1，其中判断正确是（ ）A ．①③B ．②③C ．②④D ．①④2.把标有“220V 40W ”的灯泡L 1和“220V 60W ”的灯泡L 2串联接人220V 电路两端，下列说法正确的是A.两灯泡的额定电压都变小了B.两灯泡的额定电功率都变小了C.灯泡L 1两端的实际电压比L 2两端的实际电压大D.通过灯泡L 1的实际电流比L 2的实际电流大3．普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成， 开关S1受温度控制，当温度低于65 C 时自动闭合，高于85 C 时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103 C 时S2自动断开，此后不能自动闭合，下列判 断正确的是 （ ） A ．用冷水煮饭，按下按钮后，只有S2是闭合的 B ．用冷水煮饭，按下按钮后，S1和S2同时断开 C ．用电饭锅烧冷水，不按下按钮，水也能被加热D ．用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65 C ～85 C 之间4.如图甲所示电路，电源电压不变，R 1是定值电阻，R 2是滑动变阻器．闭合开关，将滑动变阻器滑片移动另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示．则滑动变阻器滑片由一端移到另一端的过程中A ．电路总功率的最小值为1.8WB ．电路总功率的最大值为6.4WC ．定值电阻电功率的最小值为1.35WD ．定值电阻电功率的变化为4.05W5.小明用如图甲所示电路来测量额定电压为 2.5V 的小灯泡功率，电源电压恒为4.5V 。
小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的 U I 图像如图乙所示，针对该实验过程，下列结论正确的是 （ ）A.小灯泡的额定功率为6.25WB.小灯泡正常工作时的电阻为5ΩC.滑动变阻器的最大阻值为40ΩD.电路消耗的最小功率为0.05WV 120510150ABC D 甲乙6．图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（）A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6WC．电阻的阻值为0.05ΩD．电阻的电功率为0.8W7.如图甲所示，电源电压保持不变.闭合开关S，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示.下列叙述正确的是A. 电源电压为14VB. 图乙中dc是表示电压表V2的示数随电流表示数变化的图线C. 滑片从b点滑到a点的过程中，电路消耗的总功率最大值为45WD. 滑片在a点时，10s内电阻R消耗的电能为10J二、填空题8．在如图所示电路中，定值电阻R0的阻值为20Ω，电动机线圈电阻为2Ω，闭合开关，电流表A1、A2的示数分别为0.8A，0.3A，则该电路电源电压为V.1min内电路消耗的电能为J，1min内电流通过电动机产生的热量为J．9．右图是光照测量计的内部电路，光敏电阻在受到光照射时电阻为400Ω，无光照射时电阻为400000Ω，电源电压不变。
光敏电阻与定值电阻R的连接方式是____ 联。
闭合开关，光敏电阻受到光照射时电压表的读数为4V，其电功率为______ W，无光照射时电压表的读数_________ （大于/小于）4V。
10．小华利用电能表和手表估测规格为“220V 1100W”电水壶的实际功率，电能表表盘如图所示．（1）这种电水壶正常工作时，内部电热丝的电阻是多大？（2）在此电水壶中加水，将其接入电路并工作，输出电能表的指示灯在3min内闪烁80次，则：①电路在3min内消耗的电能是多大？②电路的实际电功率是多大？（3）①上一问算出的电路实际电功率电水壶额定功率（选填“大于”、“等于”或“小于”）②造成此大小关系的原因是：．11．如图所示为小明设计的电烙铁工作电路，电烙铁可处于正常工作和顶热两种状态，电烙铁上标有“220V 40W”的字样，R0为定值电阻．（1）电烙铁是利用电流的效应工作的．（2）电烙铁正常工作时功率为40W，暂时不用时的预热功率为10W，则R0的阻值为．（设电烙铁的电阻不随温度的变化而变化）（3）生活中使用的电烙铁，其烙铁头是一种合金．所谓合金就是不同金属（也包括一些非金属）在熔化过程中形成的一种融合或冷却后的固态．下表12．用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点．如图甲所示是一个定值电阻R和一个LED灯的电流与其两端电压关系的图象．（1）观察图象可知，R的阻值为Ω．（2）如图乙所示，将LED灯与R串联在电路中，若LED灯的电功率为0.06W，则R中的电流为A，电路的总功率为W．13．重力灯是英国里弗斯设计的一款概念环保灯，它是通过一定的装置将重力势能转化为电能的设备，如图所示．已知沙袋重力为200N，用滑轮系统将它提升到2m高处，然后放手让沙袋下降到地面，此过程中重力所做的功是J，利用滑轮系统的目的是，传动装置带动发电机发电，发电机的工作原理是．已知重力灯功率为0.5W，重力势能转化为电能效率为50%，则每举高一次该沙袋使重力灯正常照明s．14. 如图所示,电源电压保持不变，R1=5Ω，闭合开关S.开关 S0拨至b时，电压表示数是拨至a时的三分之一，则R2= Ω;若电源电压为3V，当开关S0拨至b时，R1在1min内产生的热量是J.15某水电壶工作2min，使图示电能表的转盘转过150r，则电水壶消耗的电能为kW•h，电功率为kW，这些电能可供一只“220 10W”的节能灯正常工作h．16.如图1所示，R是压敏电阻，其阻值随压力的变化而改变，R0为定值电阻，闭合开关S，改变R上压力大小．两电表示数之间的关系图象如图2所示，则电源电压U= V．R0= Ω；当R0消耗的电功率为0.4W时，R消耗的电功率P= W．17.如图所示是利用太阳能电源工作的一种新型动力车．它上面的太阳能接收板的有效面积为8m2，天气晴朗且接收板正对阳光时，每平方米面积上每秒钟能接收到太阳辐射的能量为1000J，太阳能电池提供的电压为120V，可供电动机正常工作的电流为10A．（1）太阳能属于_________（选填“可”或“不可”）再生能源．（2）太阳能电池将太阳能转化为电能的效率是 ____________．（3）电动机正常工作时，将电能主要转化为 _______ 能．若转化效率是80%，且该车沿水平路面匀速行驶时所获得的牵引力是150N，则该车匀速行驶的速度是 ______m/s．18．如图，是宿迁市区一交通道路上使用的风光互补LED路灯外形图和电路原理图，该电路中两只LED灯是并联的，灯上标有“24V 60W”字样．则两个LED灯正常发光时，通过光控开关S的电流为A；如果用这种路灯替换发光亮度相同的420瓦的传统路灯，那么500套风光互补路灯每天工作10小时可节约电能J．三、简答题19．如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路．L为“220V 22W”的照明灯，天暗时自动发光，天亮时自动熄灭，控制电路中，电源由两节干电池串联而成，电压为2.8V．R1为阻值10Ω的定值电阻．R2为光敏电阻，其阻值会随着光强的变化而变化．（1）①灯L正常工作时，通过它的电流是多少？②受控电路中导线a端应连接照明电路的火线还是零线？（2）当电压表示数为2.1V时，光敏电阻的阻值为多大？（电磁铁A的线圈电阻忽略不计）（3）如果控制电路的电源换成两节新的干电池，照明灯L有没有可能在白天就发光？请说明理由．20.下表为某品牌取暖用油汀的铭牌，其内部电路如图所示，R1和R2均为电热丝，S1是温度自动控制开关，闭合开关S，30min内油汀消耗的电能为0.88KW∙h。
求：（1）通过R1的电流;（2）电热丝R2的电阻；（3）30min内开关S1闭合的时间。
21．如图所示电路，R1=20Ω，R2=10Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6A．（1）求电源电压；（2）当S 2断开，S 1、S 3闭合时，求电流表的示数；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值．22．在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V ．（1）如图甲是小明测量小灯泡额定功率的实物电路图（不完整）．请用笔画线代替导线将实物电路图连接完整．（2）闭合开关前，图甲中滑动变阻器的滑片P 应位于 _____（选填“A ”或“B ”）端．（3）连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P ，小灯泡不发光，电压表示数为零．进一步观察并检查电路，发现电压表、电流表、导线及其连接均完好．针对电路中出现的小灯泡不发光的故障现象，他提出了如下猜想：①小灯泡短路；②小灯泡灯丝断了；③滑动变阻器断路．根据故障现象，猜想 _____（填序号，下同）是错误的．如果观察到电流有示数，则猜想 ______是正确的．（4）排除故障后，闭合开关，移动滑动变阻器滑片P 到某一位置，电压表示数如图乙所示，此时应将滑片P 向 ______（选填“A ”或“B ”）端移动到合适位置，读出电流表示数，即可算出小灯泡的额定功率． （5）小华打算增加一个阻值为10Ω的电阻R 0，只利用一只电表，通过简单操作（开关S 接“a ”、“b ”各一次）来测量小灯泡的额定功率．图丙、丁是好设计的两种不同方案的电路图．则以下判断正确的是 _______（填字母）．A ．两种方案都能B ．两种方案都不能C ．丙方案能，丁方案不能D ．丙方案不能，丁方案能23．某型号的电饭锅有两档，分别是高温烧煮和保温焖饭挡，其原理如图所示（虚线框内为电饭锅的发热部位）．已知R 1 = 44Ω，R 2 = 2156Ω．（1）开关S 置于 _____ 挡（选填“1”或“2”）时是高温烧煮挡，它的功率是多大？-CDP A B（2）保温焖饭时电路中电流是多少？10min 产生的热量是多少？（3）若只要求保温焖饭挡的功率提升10%，请通过计算具体说明改进措施．24.在测定"额定电压为2.5V 的小灯泡电功率"的实验中，电源电压保持不变。
(1)请你用笔画线代替导线，将图中的实物电路连接完整(导线不得交叉)。
