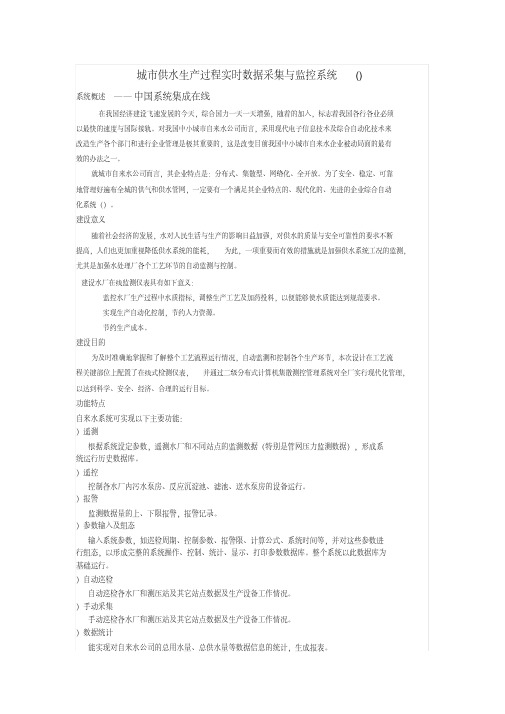

城市供水生产过程实时数据采集与监控系统
城市供水生产过程实时数据采集与监控系统()系统概述——中国系统集成在线在我国经济建设飞速发展的今天，综合国力一天一天增强，随着的加入，标志着我国各行各业必须以最快的速度与国际接轨。
对我国中小城市自来水公司而言，采用现代电子信息技术及综合自动化技术来改造生产各个部门和进行企业管理是极其重要的，这是改变目前我国中小城市自来水企业被动局面的最有效的办法之一。
就城市自来水公司而言，其企业特点是：分布式、集散型、网络化、全开放。
为了安全、稳定、可靠地管理好遍布全城的供气和供水管网，一定要有一个满足其企业特点的、现代化的、先进的企业综合自动化系统（）。
建设意义随着社会经济的发展，水对人民生活与生产的影响日益加强，对供水的质量与安全可靠性的要求不断提高，人们也更加重视降低供水系统的能耗，为此，一项重要而有效的措施就是加强供水系统工况的监测，尤其是加强水处理厂各个工艺环节的自动监测与控制。
建设水厂在线监测仪表具有如下意义：监控水厂生产过程中水质指标，调整生产工艺及加药投料，以便能够使水质能达到规范要求。
实现生产自动化控制，节约人力资源。
节约生产成本。
建设目的为及时准确地掌握和了解整个工艺流程运行情况，自动监测和控制各个生产环节，本次设计在工艺流程关键部位上配置了在线式检测仪表，并通过二级分布式计算机集散测控管理系统对全厂实行现代化管理，以达到科学、安全、经济、合理的运行目标。
功能特点自来水系统可实现以下主要功能：）遥测根据系统设定参数，遥测水厂和不同站点的监测数据（特别是管网压力监测数据），形成系统运行历史数据库。
）遥控控制各水厂内污水泵房、反应沉淀池、滤池、送水泵房的设备运行。
）报警监测数据量的上、下限报警，报警记录。
）参数输入及组态输入系统参数，如巡检周期、控制参数、报警限、计算公式、系统时间等，并对这些参数进行组态，以形成完整的系统操作、控制、统计、显示、打印参数数据库。
整个系统以此数据库为基础运行。
）自动巡检自动巡检各水厂和测压站及其它站点数据及生产设备工作情况。

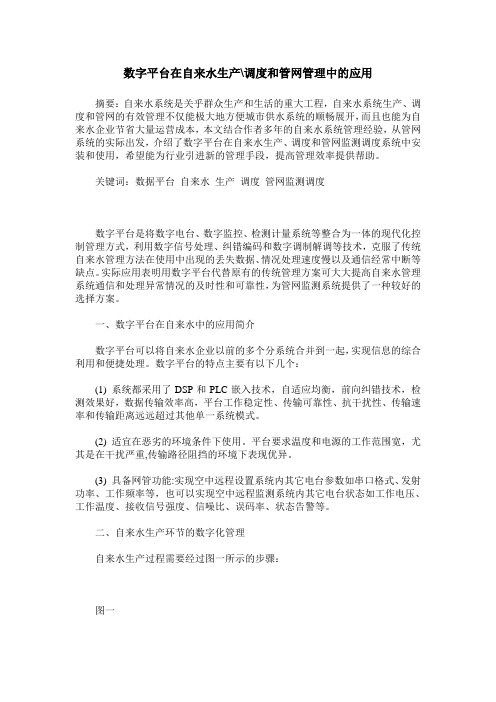

数字平台在自来水生产-调度和管网管理中的应用
数字平台在自来水生产\调度和管网管理中的应用摘要：自来水系统是关乎群众生产和生活的重大工程，自来水系统生产、调度和管网的有效管理不仅能极大地方便城市供水系统的顺畅展开，而且也能为自来水企业节省大量运营成本，本文结合作者多年的自来水系统管理经验，从管网系统的实际出发，介绍了数字平台在自来水生产、调度和管网监测调度系统中安装和使用，希望能为行业引进新的管理手段，提高管理效率提供帮助。
关键词：数据平台自来水生产调度管网监测调度数字平台是将数字电台、数字监控、检测计量系统等整合为一体的现代化控制管理方式，利用数字信号处理、纠错编码和数字调制解调等技术，克服了传统自来水管理方法在使用中出现的丢失数据、情况处理速度慢以及通信经常中断等缺点。
实际应用表明用数字平台代替原有的传统管理方案可大大提高自来水管理系统通信和处理异常情况的及时性和可靠性，为管网监测系统提供了一种较好的选择方案。
一、数字平台在自来水中的应用简介数字平台可以将自来水企业以前的多个分系统合并到一起，实现信息的综合利用和便捷处理。
数字平台的特点主要有以下几个：(1) 系统都采用了DSP和PLC嵌入技术，自适应均衡，前向纠错技术，检测效果好，数据传输效率高，平台工作稳定性、传输可靠性、抗干扰性、传输速率和传输距离远远超过其他单一系统模式。
(2) 适宜在恶劣的环境条件下使用。
平台要求温度和电源的工作范围宽，尤其是在干扰严重,传输路径阻挡的环境下表现优异。
(3) 具备网管功能:实现空中远程设置系统内其它电台参数如串口格式、发射功率、工作频率等，也可以实现空中远程监测系统内其它电台状态如工作电压、工作温度、接收信号强度、信噪比、误码率、状态告警等。
二、自来水生产环节的数字化管理自来水生产过程需要经过图一所示的步骤：图一数字平台可以通过各个PLC和图像检测系统实现自来水生产的全过程监督和管理。
首先是水源和取水口的实时监测工作，这样可以在源头避免出现水质问题；其次是在用管道将原水输送至一级泵房（取水泵房）并在一级泵房前加氯以杀灭藻类、植物和贝类动物和经过混合（在水源水中加入适量的氯化铝，俗称矾）、反应、沉淀、过滤、消毒等处理工艺，在相应的构筑物（如沉淀池、滤池、清水池等）的处理过程中，利用数字平台的信息交换和整合数据平台可以及时发现例如水质处理不合格、输水管网漏水等问题，并采取相关措施。
美国MDS公司SCA系列产品应用之一
美国M D S公司S C A系列产品应用之一 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】美国MDS公司SCADA系列产品应用之一点对多点/远距离/大容量/高速/实时数据采集与控制系统一、简介用无线电台方式实现远程数据采集、监视与控制，相对于架设专用电缆（或光缆）、租用电信专线等，具有造价低廉、施工快捷、运行可靠、维护简单等优点。
美国MDS公司SCADA系列数字电台采用数字信号处理、纠错编码、软件无线电、数字调制解调和表面贴片一体化设计等技术，具有高性能、高可靠及抗干扰能力强等特点，电台提供标准RS232数据口可直接与计算机、RTU、PLC、GPS接收机、数码相机、数据终端等连接，传输速率达19200bps，误码低于10E-6（接收电平-110dBm时），发射功率0.5-25瓦可调节，任何型号电台可设置为主站或远程站使用，无中转通信距离达50公里以上，能适应室内或室外的恶劣工作环境。
电台数据和话音兼容，可工作于单工、半双工、时分双工TDD、全双工方式，收发同频或异频中转组网，并具有远程诊断、测试、监管功能，满足各行业调度或控制中心与众多远方站之间的数据采集和控制。
二、系统结构用美国MDS公司SCADA系列电台组建油田/天然气、水处理、电力、煤气、铁路、地震/气象/环保、GPS、金融、公安/交通/安防、化工、工业控制自动化等数据采集与控制系统结构如下图：点对多点无线数据采集监控系统点对多点无线数据采集监控系统（有远距离中继）三、典型实例1、电力农网SCADA/配网自动化/远程抄表/电力负荷管理系统中心站设在供电局调度楼，电台RS232数据口直接与调度自动化系统通讯前置机相连；外站为局所属各变电站、开关柜、变压器，电台连接RTU/FTU。
系统采用轮询或CDT 工作方式，传输速率19200bps。
中心站电台可备双机热备自动切换。
美国长岛电力公司自动恢复系统由于MDS电台体积小，结构坚固，工作可靠，工作环境温度范围宽（-30～﹢600c），可于室外工作，因此，很适合配电自动化数据通信网络，在配网中已得到广泛应用。

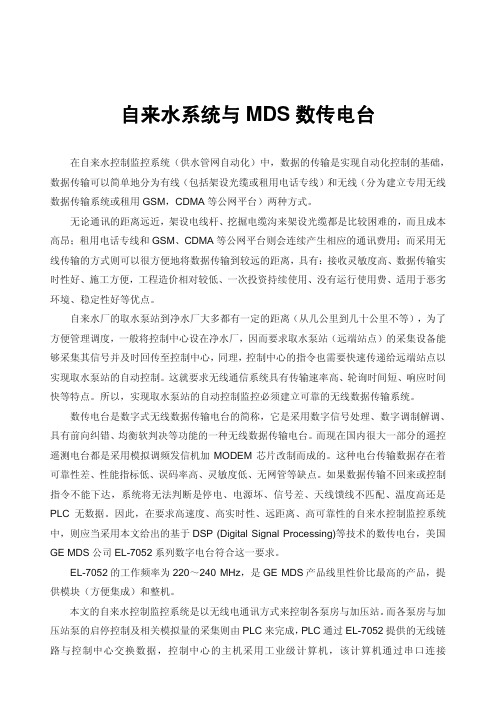

自来水系统与MDS数传电台
自来水系统与MDS数传电台在自来水控制监控系统（供水管网自动化）中，数据的传输是实现自动化控制的基础，数据传输可以简单地分为有线（包括架设光缆或租用电话专线）和无线（分为建立专用无线数据传输系统或租用GSM，CDMA等公网平台）两种方式。
无论通讯的距离远近，架设电线杆、挖掘电缆沟来架设光缆都是比较困难的，而且成本高昂；租用电话专线和GSM、CDMA等公网平台则会连续产生相应的通讯费用；而采用无线传输的方式则可以很方便地将数据传输到较远的距离，具有：接收灵敏度高、数据传输实时性好、施工方便，工程造价相对较低、一次投资持续使用、没有运行使用费、适用于恶劣环境、稳定性好等优点。
自来水厂的取水泵站到净水厂大多都有一定的距离（从几公里到几十公里不等），为了方便管理调度，一般将控制中心设在净水厂，因而要求取水泵站（远端站点）的采集设备能够采集其信号并及时回传至控制中心，同理，控制中心的指令也需要快速传递给远端站点以实现取水泵站的自动控制。
这就要求无线通信系统具有传输速率高、轮询时间短、响应时间快等特点。
所以，实现取水泵站的自动控制监控必须建立可靠的无线数据传输系统。
数传电台是数字式无线数据传输电台的简称，它是采用数字信号处理、数字调制解调、具有前向纠错、均衡软判决等功能的一种无线数据传输电台。
而现在国内很大一部分的遥控遥测电台都是采用模拟调频发信机加MODEM芯片改制而成的。
这种电台传输数据存在着可靠性差、性能指标低、误码率高、灵敏度低、无网管等缺点。
如果数据传输不回来或控制指令不能下达，系统将无法判断是停电、电源坏、信号差、天线馈线不匹配、温度高还是PLC无数据。
因此，在要求高速度、高实时性、远距离、高可靠性的自来水控制监控系统中，则应当采用本文给出的基于DSP (Digital Signal Processing)等技术的数传电台，美国GE MDS公司EL-7052系列数字电台符合这一要求。
EL-7052的工作频率为220～240 MHz，是GE MDS产品线里性价比最高的产品，提供模块（方便集成）和整机。
无线电监控系统在自来水公司中的应用
４ 综合使 用 效果 与实 际存在 问题
花都 自来水公司 中央无线 电调度监控系统 自２ ０ ０ ４年 ４月调 试完毕 ，正式投入使用 以来 ，系统运 行 比较稳定 ，无线 电调度
监 控 效 果 良好 。
Ｂ ｏ ｅ ，在授权 的情 况下均可 以监视 调度 室计算机 上的各个 ｒｗｓｒ
水厂、加压站 和城市管网压力的运行情况 。系统具有 Ｉｔｒｅ／ ｎｅｎ ｔ Ｉｔ ｎ ｔ 口，可方便 实现 在任何地点 、任 何时候通过拨 号上 ｎｒ ｅ 接 ａ 网的方式监视生产运 行情况，即远程监视 。
用 较高 ，使用 数传 电台 无线 电通 信 ， 易 于安 装和 调 试 。
（）价格便宜运行费用低 ４
使用 数传 电台无线 电通信价格 比较便宜 ，便于维护 ，只需 做好相应的防雷保护： 作；在使用运行过程 中基本上是免费的， 【 ｌ 所以运行 费用低 ，不 同于 Ｇ ＲＳ和 Ｃ Ｐ ＤＭＡ通信使用费用高。 （）通讯 能力好实 时性 强 ５
Ｍｏ ｂ ｓ ｄ ｕ 无线 电 ｓａｅ 站 点 。这 样 公 司 调 度 室 可 以及 时监 测 到 ｌｖ ｒ
各个 点的压力变化情 况，调度人员可 以及时调度各水厂的开停 水 泵 ，达 到稳定水 压保证 水压水 量 的用 户需 要。 当监测 点压 力 变化大 时，上位 机软件 可 以给 出记录 和报警 ， 调度人 员可 以及 时发现是 否爆管等 情况 。 ２５ 公司调度系统的组 成 ． 公司调度 系统 由 ２台计算机 、上位 机软 件和 一个 Ｍｉ ｃｏ ｒ Ｐ Ｃ组成。Ｍｉｒ Ｌ Ｌ ｃｏＰ Ｃ通过 Ｍｏ ｂ ｓ ｄ ｕ 通信卡和 ＭＤ Ｓ数传 电台组 合成 Ｍｏ ｂ ｓ ｄ ｕ 无线 电通讯 网络中 的一个 Ｍａｔｒ 点，通过编程 ｓ 站 ｅ 依时扫描读取下面的各 ｓａｅ 站点 的数据 ，并进 行处理。通过 ｌｖｒ 上位机软件连接 Ｍｉｒ Ｌ ｃｏＰ Ｃ，这样就记录和显示 了所有 ｓａ ｅ ｌｖ ｒ 站点 的数据 。上位软件具有 ｗｅ ｓｒｅ 远程监视功 能，在 经理 ｂ ｅｖ ｒ 室和有关职 能部 门配置监视终端 ，作为系统 的客 ，机和 公司网 ｔ 络 上 的其他 任 何 终端 一 样只 需 安 装 ＡＤ Ｓ工 作 站 或者 Ｗｅ ｂ
4710工业级数传电台
GE MDS 4710工业级数传电台GE MDS 4710工业级数传电台的性能价格比在常规电台中独占鳌头，覆盖频率为330-512MHz，4710数传电台的数据吞吐量大，是一款远距离无线数传电台，全透明异步实时传输，使用标准的异步通讯协议，无需特别设置及编程，并提供一路通用的数字输出。
广泛应用于工业自动化、油田数据采集、铁路无线通信、煤矿安全监控系统、管网监控、水文监测系统、污水处理监控等。
GE MDS 4710工业级数传电台可在现场设置为主站或子站，可以半双工或单工运行。
支持各种收发频率间隔，主站电台可以做网管。
单工运行模式允许所有电台之间的通信。
本产品使用于UL标准一级二类，A、B、C、D各种恶劣危险的环境使用。
GE MDS 4710工业级数字电台性能优异，数据可靠，坚固耐用。
采用了DSP技术，自适应均衡，前向纠错技术，速率达到19200bps。
GE MDS 4710工业级数传电台安装简便易行。
无线系统的安装实施快，投资见效快。
MDS 4710电台无须特别编程设置，任何常见异步通信协议都可以使用。
GE MDS 4710工业级数传电台在最恶劣的环境下使用，MDS进口数传电台设计出色，在干扰严重，传输路径阻挡的环境下表现优异。
网管软件：InSite网管软件简化了维护的工作，减少了管理费用，可在不中断数据传输的情况下，监测维护电台网络。
GE MDS 4710工业级数传电台GE MDS 4710工业级数传电台的特点性能优异：DSP电台，信道编码，前向纠错，相干解调设置灵活：可设置为主站或子站，软件设置频率兼容性好：与过去的MDS2000系列，MDS4000系列产品后向兼容GE MDS 4710工业级数传电台的应用• 工业自动化• 油田数据采集• 铁路无线通信• 煤矿安全监控系统• 管网监控• 水文监测系统• 交通控制系统• 石油生产过程自动化•天然气生产过程自动化• SCADAGE MDS 4710工业级数传电台的技术参数工作频点: 330-512MHz运行方式: 异步，单工，半双工数据端口: RS-232发射机: •频率稳定性：+/-1.5ppm •载波功率：0.1 至 5 瓦可调•载波功率精度：+/- 1.5 dB •占空率：100%，连续•输出阻抗：50欧姆接收机: •类型：双超外差式•频率稳定性：+/-1.5 ppm •邻道选择：60 dB电源: •供电：13.8Vdc (10.5 至16 Vdc范围)•发射电流：最大2 安培，(发射功率5W时) •接收电流：< 125 毫安•休眠状态：15 毫安调制解调器: •调制类型：数字/ CPFSK•CTS时延：0-255毫秒可调，1毫秒为步进•PTT时研：0-255毫秒可调，1毫秒为步进外型尺寸: •机壳：铸铝•尺寸：5.08 x 14.29 x18.4 cm •重量：1 公斤使用环境: •温度范围：-30℃至 +60℃•湿度范围：40℃时95% 非冷凝机构认证: •FM •UL •CSA深圳市拓欧力科技有限公司作为GE数字能源的高级战略合作伙伴将为广大客户提供优质的服务。
GE MDS SD2中文资料
频率稳定性：+/- 1.5ppm 载波功率：20---37dBm（100mw---5w）可调 载波功率稳定性：+/- 1.5 db 占空比：100%连续 输出阻抗：50 Ohms
接收机
类型：双超外差式 误码率：-112 dBm typical @ 1x10-6 BER, 频率稳定性：+/- 1.5ppm 邻道选择：60db
GE MDS SD2 软件可控数字电台
产品简介
SD2 数字电台是 GE MDS 公司最新推出的下一代无线数传电台，它具有软件可调的调制 解调器及优化的硬件平台，是目前及将来都会用于 SCADA 系统最理想的设备。可广泛用于石 油，天然气，升压站，输送管线，储油罐，变压器等方面检测及控制。
SD2 支持所有标准的异步通信协议，包括：DNP3，MODEBUS，IEC-870 等。 SD2 支持 RS-232 设置成 RS-485 接口，无需增加辅助设备。 SD2 电台可以在使用现场设置为主站或子站，可以半双工或单工运行。支持各种收发频 率间隔，电台可以通过远程方式进行诊断及管理。 SD2 适用于 UL 标准一级二类，A、B、C、D 各种恶劣危险环境。
重量：0.55kg
使用环境
温度范围：-40℃ ～ 70℃ 湿度范围：95%@ -40℃非冷凝
电源
供电：DC 13.8V(DC 10--30V) 发射电流：载波功率 5W 发射时最大 2.2A 接收电流：＜125 mA 休眠：一般式 9mA
管理软件
GE MDS INSITE 管理软件
认证
CSA Class 1 Div 2 for hazardous locations IEEE 1613, IEC 61850-3, EN61000 for electric substation environment Industry Canada & ENTELA FCC Part 90: SD2, SD4, SD9 FCC Part 80：SD2 FCC Part 95：SD2 KFR-S02-A (21的任意改频，无需变动任何硬件 支持多种模式 支持多接口:RS-232 ，RS-485，10/100Mbps 以太网口 使用专用的窄带频点，确保没有其他无线设备干扰 符合 RoHS/WEEE 环保规定 符合工业一级二类标准，可以在各种恶劣的环境下使用
利用GPRS无线通迅实现供水管网监测
利用GPRS无线通迅实现供水管网监测来源：国际管道网作者：未知日期：2010年02月02日访问次数：153随着科学技术的迅猛发展，数据通迅越发成熟、完善。
目前应用理想的通迅设备有两种：（1）数传电台；（2）GPRS/CDMA数传模块。
供水管网监测系统的主要目的是解决对供水管网各环节监测点的数据采集和控制。
系统由监控中心和各个测压监测点组成，各个管网监测点的数据采集终端RTU可监视和采集压力、流量等各种数据，供控制中心及有关部门分析和决策取用，提高工作效率，保证供水质量，满足日益增产的用水量的需求。
目前，自来水供水调度监控系统中采用的数据通信可简单分为有线和无线两大类，其中有线通信主要包括架设光缆、电缆或租用电信电话线、X.25、DDN、ADSL等，而无线则包括超短波通信、扩频通信、卫星通信、GSM短信/GPRS通信等。
在供水调度监控系统中，由于各压力监测点分布范围广、数量多、距离远，个别点还地处偏僻，因此架设光缆、铺设电缆难度大、不切合实际，向电信部门租用专用电话线又要申请很多电话线，而且有些监控点线路难以到达，况且采用电话线路时需要等待漫长的电话拨号过程，速度慢，运营成本较高，总之监控系统采用有线通信方式建设周期长、工作难度大、运行费用高，不便于大规模使用；与之相比，无线通信方式则显得非常灵活，它具有投资较少、建设周期短、运行维护简单、性价比高等优点。
在监控系统中，无线通信方式主要包括：超短波（230MHz）无线数传、扩频、卫星通信、GSM数字蜂窝通信系统等，其中卫星通信由于通信费用昂贵，只在一些特殊的领域下使用，未得以普及；而扩频通信技术虽然速率高，但只能在视距范围内传输，应用也受到限制。
采用超短波数传电台作为传输信道具有组网灵活、扩展容易、维修方便、运行费用低等优点，但此种方法适合于开阔地段，它又受地理环境的限制，信号覆盖范围小等缺点。
因此在地理环境复杂的地区，选择中国移动的GPRS网络通讯技术无疑是比较理想的。
无线数传电台在供水行业中的应用
各分厂 、 取水泵房 、 管网加压站及测压点分散、 量多 、
距 离 远 、 别 地 点地 处 偏 僻 ， 未 进 行改 造 前 ， 度 个 在 调
Ｋｅｗｏｄ ”ｏ ｒ ｅ ｏ ｓ； ａ ｄｏ ｐｏｒｍｍ ｂｅｌ ｉ ｃｎｒｌ ｒ Ｐ Ｃ；ＦＸ ｍ ｎｔｒ ｇｓｆ ａｅ ｙ ｒ ｓ Ｆｕ ｍ ｔ ” ｄｔ ｒ ｉ； ｒｇａ ａｌ ｏ ｃ ｏｔ ｌ （Ｌ ）ＩＩ ｏ ｉ ｉ ｏｗ ｒ Ｒ ｅ ａａ ｇ ｏｅ ｏｎ ｔ
水 是 生 产 、 活 不 可 或 缺 的 重要 资 源 ， 会 对 生 社
计 算机 四遥（ 测 、 信 、 遥 遥 遥控 、 调１ 术 ， 以 Ｐ Ｃ为基 础 的 生产 过 程控 制 与调 度 自动化 系统 ， 遥 技 是 Ｌ 通过 无 线数 传 电 台与 Ｐ Ｃ 实现 远 程数 据 采 集 、 Ｌ 监视 与控 制 ， 具有 极 强的 组 网通讯 能 力及 投 资 少 、 建设 周 期短 、 时性 高 、 实 运行 维护 简单等 优 点
第 ４ ２ 卷 第 ３５期 —
有 色 冶 金 设 计 与 研 究
２１ ０ １年
１ 月 ０
无 线数传 电台在供水 行业中的应用
廖 光 华
（ 江西 瑞林 电气 自动 化有 限公司 ， 江西 南 昌 ３ ０ ３ ） ３０ １
［ 摘 要 线监 视 控 制 与数 据 采 集 Ｒ Ｓ ＡＤ ｆ ａ ｉ Ｓ ｐ ￣ｉ ｒ Ｃ ｎｒｌ ｎ ａ ｃ ｕｓ ｉｎ； 术 又称 无 Ａ Ｃ Ａ Ｒ ｄｏ ｕ ｅ ｓ ｙ ｏ ｔ ｄＤ ｔ Ａ ｑ ｉ ｔ ） ｏ ｏａ ａ ｉｏ Ｊ ￣
线 １ ｍ， 水管 网 ５ ｍ， ０ｋ 配 ０ｋ 供水 能力 为 １０ｋ／。该 ０ ｔ ｄ 公 司有 调度 中心 综合 楼 １ 、 座 取水 泵 房 ２座 、 处 理 水 厂 ２座 ， 配水管 网设 有 ２ 加压 站 、 个 管 网测压 点 。 个 ３
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MDS数传电台
在自来水系统的应用
2011-10-27
一、引言
在自来水控制监控系统（供水管网自动化）中，数据的传输是实现自动化控制的基础，数据传输可以简单地分为有线（包括架设光缆或租用电话专线）和无线（分为建立专用无线数据传输系统或租用GSM，CDMA等公网平台）两种方式。
无论通讯的距离远近，架设电线杆、挖掘电缆沟来架设光缆都是比较困难的，而且成本高昂；租用电话专线和GSM、CDMA等公网平台则会连续产生相应的通讯费用；而采用无线传输的方式则可以很方便地将数据传输到较远的距离，具有：接收灵敏度高、数据传输实时性好、施工方便，工程造价相对较低、一次投资持续使用、没有运行使用费、适用于恶劣环境、稳定性好等优点。
自来水厂的取水泵站到净水厂大多都有一定的距离（从几公里到几十公里不等），为了方便管理调度，一般将控制中心设在净水厂，因而要求取水泵站（远端站点）的采集设备能够采集其信号并及时回传至控制中心，同理，控制中心的指令也需要快速传递给远端站点以实现取水泵站的自动控制。
这就要求无线通信系统具有传输速率高、轮询时间短、响应时间快等特点。
所以，实现取水泵站的自动控制监控必须建立可靠的无线数据传输系统。
二、数传电台的功能及特点
数传电台是数字式无线数据传输电台的简称，它是采用数字信号处理、数字调制解调、具有前向纠错、均衡软判决等功能的一种无线数据传输电台。
而现在国内很大一部分的遥控遥测电台都是采用模拟调频发信机加MODEM芯片改制而成的。
这种电台传输数据存在着
指令不能下达，系统将无法判断是停电、电源坏、信号差、天线馈线不匹配、温度高还是PLC无数据。
因此，在要求高速度、高实时性、远距离、高可靠性的自来水控制监控系统中，则应当采用本文给出的基于DSP (Digital Signal Processing)等技术的数传电台，美国GE MDS公司EL-7052系列数字电台符合这一要求。
GE MDS EL-7052系列无线数传电台，是美国GE MDS公司为系统的无故障运行而设计，MDS数传电台的外观规格如下：
2W数传电台模块2W数传电台整机
图1 MDS电台产品外观规格
EL-7052的工作频率为220～240 MHz，是GE MDS产品线里性价比最高的产品，提供模块（方便集成）和整机。
三、系统设计
1. 系统原理
本文的自来水控制监控系统是以无线电通讯方式来控制各泵房与加压站。
而各泵房与加压站泵的启停控制及相关模拟量的采集则由PLC来完成，PLC通过EL-7052提供的无线链路与控制中心交换数据，控制中心的主机采用工业级计算机，该计算机通过串口连接EL-7052，EL-7052的另一端连接天馈系统。
如图2所示：
图2 系统工作原理示意图
该控制监控系统由两个加压站泵房、两个净水厂泵房与十个加压站组成。
水由水库通过输水管送至两个加压站泵房进行加压，再送进两个净水厂进行一系列净水处理，然后经自来水管道送至室内的十个加压站，以保证用水。
控制中心的计算机通过RS232数据接口与EL-7052直接相连，然后通过无线的方式与远端各泵房和加压站联系，并通过自订协议对特定的某个泵站实施操控，包括定时采集信号和泵启停控制。
远端站点的EL-7052则通过RS232接口与PLC相连，PLC再与传感器相连。
传感器负责采集各个加压站及其泵房的各种模拟量及引起报警的量值，连同采集的实时值一并通过EL-7052发给主站。
主站的计算机将这些数据存储在数据库中，以通过调用数据库中的数据进行查询等日常操纵，也可以从数据库中读取数据并画出曲线图显示其工作，同时可以控制各泵的启停。
2. 控制监控系统的功能
(1) 配水泵的控制
PLC根据出水压力和变频器的输出频率对处于自动方式的配水泵进行循环启停控制，循环启停控制的规则是先开先停。
(2) 水源井输水泵的控制
PLC可根据净水池液位及各输水泵的起动水位和停止水位来对处于自动方式的输水泵进行启动和停止操纵。
(3) 出水压力变参数PID调节
该操纵主要是通过采用变参数PID调节方法来对出水压力进行调节。
(4) 出水压力的自动设定
配水管网的压力损失的大小会随着供水量的变化而有所不同，供水量越大，压力损失也越大。
为了达到既满足用户对水压稳定的要求，又能实现节能降耗的目标，可以根据出水量、出水压力及各测压点的压力丈量值，采用模糊控制的方法来对出水压力进行自动设定。
(5) 画面显示
在计算机操纵站显示的画面有工艺流程主画面、工艺流程分画面、高低压供电监控画面、设备操纵画面、趋势图、调用菜单画面、报警画面、报表画面、防盗报警画面等。
操纵职员通过调用这些画面可以全面地了解水厂的运行情况，并且可以很方便地对设备进行操纵。
(6) 故障诊断与报警处理
在各设备的操纵画面中都会列出其启动条件状态，如上电情况、通讯状态、故障状态、就地／远程状态、热继状态等。
同时，系统也可记录报警发生时的有关信息，如故障标签名称、报警信息、故障报警时间、确认报警时间等，同时也可对报警信息进行治理。
四、结束语
GE MDS EL-7052数字电台在自来水控制监控系统中扮演着不可或缺的角色，为水厂的安全运行、提高供水质量、节能降耗、优化治理贡献一份力量。
随着无线通讯技术的迅速发展，无线自动化控制系统相比有线控制系统的各种优点逐步显示，这也预示着今后的无线自动化控制将成为自动化控制的主流。
总之，采用无线控制的方式将减少人们组建系统的时间和提高经济效益。
