第3章 数字复接技术

3.3.4 开销和指针
③ C2：信号标记字节。C2用来指示VC帧的复接结构和信息净负 荷的性质，例如通道是否已装载、所载业务种类和它们的映射方 式。例如C2=00H表示这个VC-4通道未装载信号，这时要往这个V
C-4通道的净负荷TUG-3中插全“1”码——TU-AIS，设备出现高 阶通道未装载告警——HP-UNEQ。C2=02H，表示VC-4所装载的 净负荷是按TUG结构的复用路线复用来的，我国的2Mbit/s的信号 复用进VC-4采用的是TUG结构。C2=15H表示VC-4的负荷是FDDI (光纤分布式数据接口)格式的信号。在配置华为公司的设备时，2 Mｂｉｔ／ｓ的信号的复用，C2要选择TUG结构。
3.1.2 数字复接
(1)同步复接 同步复接是用一个高稳定的主时钟来控制被复接的 几个低次群，使这几个低次群的数码率(简称码速)统一在主时钟的 频率上，可直接进行复接。
(2)异步复接 异步复接各支路信号的时钟源无固定关系，且又无 统一的标称频率，时钟频率偏差非常大。 (3)准同步复接 准同步复接是各低次群各自使用自己的时钟，由 于各低次群的时钟频率不一定相等，使得各低次群的数码率不完 全相同，因而先要进行码速调整，使各低次群获得同步，再复接。 2.按位复接和按字复接 (1)按位复接 按位复接是每次复接各低次群的一位码而形成高次 群。
3.2.2 PDH数字复接系统结构
图3-5
数字复接系统
3.2.2 PDH数字复接系统结构
图3-6
高次群数字复接等级
3.2.3 PDH传输体制的缺陷
1.接口方面 2.光接口方面 3.复用方式
1)从高速信号中分/插出低速信号要一级一级的进行。
图3-7
从140Mbit/s信号分/插出2Mbit/s信号示意图
1)抽样过程就是以一定的抽样频率f或时间间隔T对模拟信号进行取 样，把原信号的瞬时值变成一系列等距离的不连续脉冲。 2)量化过程就是用一种标准幅度量出抽样脉冲的幅度值，并用四
舍五入的方法把它分配到有限个不同的幅度电平上。 3)编码过程就是用一组组合方式不同的二进制脉冲代替量化信号。
图3-4
30/32路PCM端机框图
3.3.4 开销和指针
2)低阶通道开销：LP-POH。
图3-24
低阶通道开销结构图
① V5：通道状态和信号标记字节。
3.3.4 开销和指针
V5是复帧的第一个字节，TU-PTR指示的是VC-12复帧的起点在TU -12复帧中的具体位置，也就是TU-PTR指示的是V5字节在TU-12复 帧中的具体位置。
•时分多路复用通信，是各路信号在同一信道上占有不同时间间隙进 行通信。由抽样理论可知，抽样的一个重要作用，是将时间上连续 的信号变成时间上离散的信号，其在信道上占用时间是有限的，为 多路信号沿同一信道传输提供了条件。具体地说，就是把时间分成 一些均匀的时间间隙，将各路信号的传输时间分配在不同的时间间 隙，以达到互相分开，互不干扰的目的。 所谓PCM复用就是直接将多路信号编码复用。即将多路模拟语音信 号按周期分别进行抽样，然后合在一起统一编码形成多路数字信号。 显然一次群（30/32路PCM）的形成就属于PCM •随着数字通信的容量不断增大，PCM通信方式的传输容量需要由一 次群30/32路PCM或２４路PCM）〖ＢＦＱ〗扩大到二次群、三次群、
3.3.2 SDH信号的帧结构
图3-8
STM-N帧结构图
1.信息净负荷(payload) 2.段开销(SOH) 3.管理单元指针(AU-PTR)
3.3.3 SDH的复用结构和步骤
(1)比特塞入法(又叫做码速调整法) 这种方法利用固定位置的比 特塞入指示来显示塞入的比特是否载有信号数据，允许被复用的 净负荷有较大的频率差异(异步复用)。
主要区别。 2.分析了PDH存在的缺点，介绍了PCM端机结构，基群复用设备 和高次群复用设备。 3.重点介绍了SDH的基本概念特点、速率等级和帧结构，主要分析 STM-1帧结构、帧结构中各部分的功能、再生段开销和复用段开 销在帧结构中位置、再生段开销和复用段开销中主要字节的作用 等内容。 4.分析了SDH信号的映射复用结构，要求明确映射、复用和定位的 基本概念。
图3-11 C-4的帧结构
3.3.3 SDH的复用结构和步骤
图3-12
VC-4信息结构
3.3.3 SDH的复用结构和步骤
图3-13
AU-4信息结构
2)34Mbit/s复用进STM-N信号。
3.3.3 SDH的复用结构和步骤
图3-14
TU-3的帧结构
3.3.3 SDH的复用结构和步骤
图3-15
10)同步状态字节：S1(b3～b8)。 11)复用段远端误码块指示(MS-REI)字节：M1。 12)与传输媒质有关的字节：Δ。 13)国内保留使用的字节：×。
图3-23
高阶通道开销的结构图
3.3.4 开销和指针
(2)通道开销 段开销负责段层的OAM功能，而通道开销负责的是 通道层的OAM功能。 1)高阶通道开销：HP-POH。
2)由于低速信号分/插到高速信号要通过层层的复用和解复用过程
3.2.3 PDH传输体制的缺陷
，这样就会使信号在复用和解复用过程中产生的损伤加大，使传 输性能劣化，在大容量传输时，此种缺点是不能容忍的。 4.运行维护方面
5.没有统一的网管接口
3.3 同步数字系列SDH
•SDH传输体制是由PDH传输体制进化而来的，因此它具有PDH体制所 无可比拟的优点，它是不同于PDH体制的全新的一代传输体制，与 PDH相比在技术体制上进行了根本的变革。2
3.3.4 开销和指针
④ G1：通道状态字节。G1用来将通道终端状态和性能情况回送给 VC-4通道源设备，从而允许在通道的任一端或通道中任一点对整 个双向通道的状态和性能进行监视。这句话怎么理解呢？G1字节
实际上是传送对告信息的，即由接收端发往发送端的信息，使发 送端能据此了解接收端接收相应VC-4通道信号的情况。 ⑤ F2、F3：使用者通路字节。这两个字节提供通道单元间的公务 通信(与净负荷)。 ⑥ H4：TU位置指示字节。H4指示有效负荷的复帧类别和净负荷 的位置，例如，作为TU-12复帧指示字节或ATM净负荷进入一个V C-4时的信元边界指示器。 ⑦ K3：空闲字节。留待将来应用，要求接收端忽略该字节的值。 ⑧ N1：网络运营者字节。用于特定的管理目的。
(2)固定位置映射法 这种方法利用低速信号在高速信号中的相对 固定的位置来携带低速同步信号，要求低速信号与高速信号同步， 也就是说帧频相一致。
图3-9
复用映射结构
3.3.3 SDH的复用结构和步骤
图3-10
我国的SDH基本复用映射结构
1)140Mbit/s信号复用进STM-N信号。
3.3.3 SDH的复用结构和步骤
TUG-3的帧结构
3.3.3 SDH的复用结构和步骤
图3-16
C-4信号结构
3)2Mbit/s复用进STM-N信号。
3.3.3 SDH的复用结构和步骤
图3-17
C-12复帧结构和字节安排
3.3.3 SDH的复用结构和步骤
图3-18 TUG-3的 信息结构
3.3.3 SDH的复用结构和步骤
图3-19 VC-4中TUG-3、TUG-2、TU-12的排列结构
② J2：VC-12通道踪迹字节。J2的作用类似于J0、J1，它被用来重 复发送内容由收发两端商定的低阶通道接入点标识符，使接收端 能据此确认与发送端在此通道上处于持续连接状态。 ③ N2：网络运营者字节。用于特定的管理目的。 ④ K4：备用字节。留待将来应用。 2.指针
3.3.4 开销和指针
1.介绍了数字复接的基本概念，分析了同步复接、异步复接、按位 复接、按字复接的原理，重点分析按位、按字复接的方法和同步 复接的基本原理，掌握同步复接和异步复接的基本概念及二者的
3.1.2 数字复接

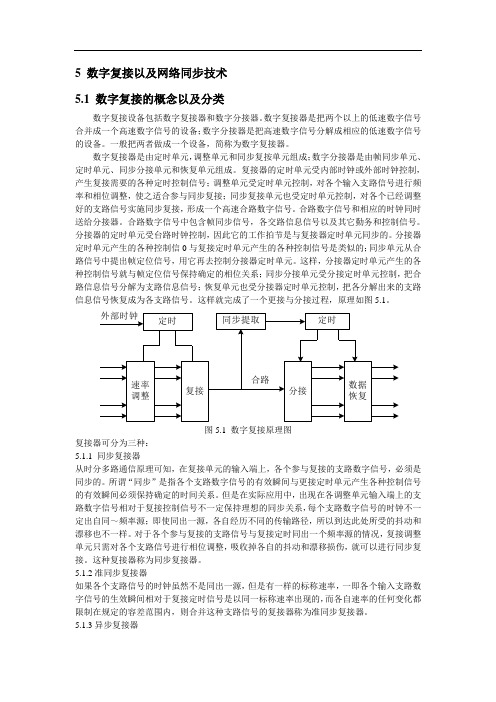

图3-1
数字复接的原理示意图
1)同步复接：如果被复接的各支路信号使用的时钟都是由一个总
3.1.2 数字复接
时钟提供的，为同步复接。 2)异步复接：如果各支路信号的时钟并非来自同一时钟源，各信 号之间不存在同步关系，称为异步复接。
3)准同步复接：如果各支路信号的时钟由不同的时钟源提供，而 这些时钟源在一定的容差范围内为标称相等情况，对应的复接称 为准同步复接。 1)按位复接和按字复接：按位复接每次只依次复接1位码；按字复 接每次只依次复接一个码字。 2)按路复接：对PCM基群来说，一个路时隙有8位码。 3)按帧复接：按帧复接是指每次复接一个支路的一帧数码(一帧含 有256个码)。 1.同步复接、异步复接和准同步复接
图3-21
网络示意图
5 )使用者通路字节F1。提供速率为64Kbit/s数据/语音通路，给使 用者(通常指网络提供者)用于特定维护目的的临时公务联络。 6) 比特间插奇偶校验8位码BIP-8：B1。
3.3.4 开销和指针
图3-22 BIP-8奇偶 校验示意图
3.3.4 开销和指针
7)比特间插奇偶校验N×24位的(BIP-N 24)字节：B2。 8)自动保护倒换(APS)通路字节：K1、K2(b1～b5)。 9)复用段远端失效指示(MS-RDI)字节：K2(b6～b8)。
数字通信技术 第2版
主编
第3章 数字复接技术
1)数字复接原理；
2)PCM端机结构； 3)SDH的帧结构； 4)SDH的复接原理。 3.1 数字复接原理 3.1.1 PCM复用 3.1.2 数字复接
3.2 准同步数字系列PDH
3.2.1 PCM端机框图 3.2.2 PDH数字复接系统结构
3.2.3 PDH传输体制的缺陷
① J1：通道踪迹字节。AU-PTR指针指的是VC-4的起点在AU-4中 的具体位置，即VC-4的第一个字节的位置，以使收信端能据此AU -PTR的值，正确地在AU-4中分离出VC-4。J1是VC-4的起点，那A U-PTR所指向的便是J1字节的。 ② B3：通道BIP-8码。B3字节负责监测VC-4在STM-N帧中传输的 误码性能，也就监测140Mbit/s的信号在STM-N帧中传输的误码性 能。监测机理与B1、B2相类似，只不过B3是对VC-4帧进行BIP-8 校验。
