武汉市近几年中考电学题

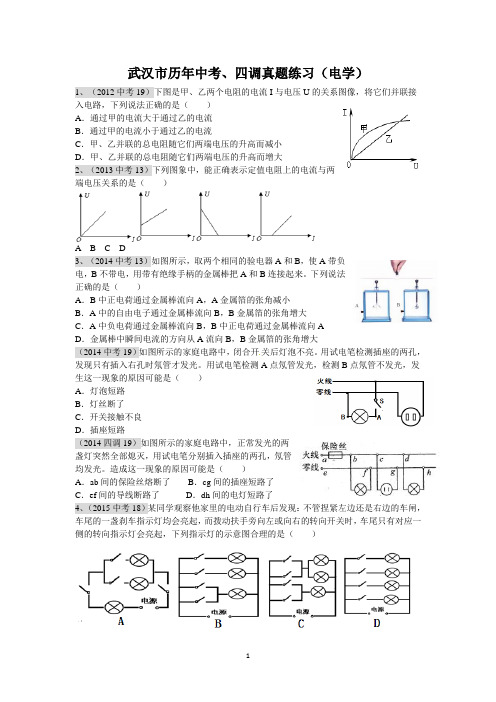

10武汉市历年中考、四调真题练习(电学)
武汉市历年中考、四调真题练习（电学）1、（2012中考19）下图是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接入电路，下列说法正确的是（）A．通过甲的电流大于通过乙的电流B．通过甲的电流小于通过乙的电流C．甲、乙并联的总电阻随它们两端电压的升高而减小D．甲、乙并联的总电阻随它们两端电压的升高而增大2、（2013中考13）下列图象中，能正确表示定值电阻上的电流与两端电压关系的是（）A B C D3、（2014中考13）如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。
下列说法正确的是（）A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．A中的自由电子通过金属棒流向B，B金属箔的张角增大C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大（2014中考19）如图所示的家庭电路中，闭合开关后灯泡不亮。
用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。
用试电笔检测A点氖管发光，检测B点氖管不发光，发生这一现象的原因可能是（）A．灯泡短路B．灯丝断了C．开关接触不良D．插座短路（2014四调19）如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，用试电笔分别插入插座的两孔，氖管均发光。
造成这一现象的原因可能是（）A．ab间的保险丝熔断了B．cg间的插座短路了C．ef间的导线断路了D．dh间的电灯短路了4、（2015中考18）某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（）（2015中考19）下图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（）A．该实验装置是为了探究电流产生的热量与电阻的关系B．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系C．通电一段时间后，左侧U形管中液面的高度差比右侧的大D．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少的（2015中考22）某同学观察到他家里的电能表及空气开关如图所示。
武汉中考物理电学综合计算题汇总含答案
武汉中考物理电学综合计算题汇总含答案一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。
（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。
电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V 1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。
(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W (4) 若该电加热器的保温时功率是加热时功率的10%,则电加热器的保温时功率为：P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为： R 总=2U P 保温=()2220100WV =484Ω, 则R 2的阻值为：2．（4）因为电解铝的密度小，根据公式ρ=m V可知，火炬体积一定时，选用电解铝材质会大大减轻火炬质量。

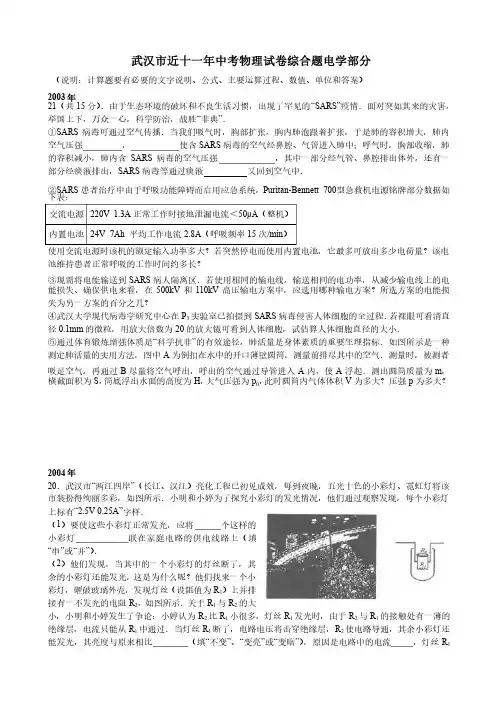

武汉市近十一年中考物理综合题电学部分
武汉市近十一年中考物理试卷综合题电学部分（说明：计算题要有必要的文字说明、公式、主要运算过程、数值、单位和答案）（说明：计算题要有必要的文字说明、公式、主要运算过程、数值、单位和答案）2003年21（共15分）．由于生态环境的破坏和不良生活习惯，出现了罕见的“SARS”疫情．面对突如其来的灾害，举国上下，万众一心，科学防治，战胜“非典”．①SARS 病毒可通过空气传播．当我们吸气时，胸部扩张，胸内肺泡跟着扩张，于是肺的容积增大，肺内空气压强空气压强 ， 使含SARS 病毒的空气经鼻腔、气管进入肺中；呼气时，胸部收缩，肺的容积减小，肺内含SARS 病毒的空气压强病毒的空气压强 ，其中一部分经气管、鼻腔排出体外，还有一部分经痰液排出，SARS 病毒等通过痰液病毒等通过痰液 又回到空气中．又回到空气中． ②SARS 患者治疗中由于呼吸功能障碍而启用应急系统，Puritan-Bennett 700型急救机电源铭牌部分数据如下表：下表：交流电源交流电源 220V 1.3A 正常工作时接地泄漏电流＜50μA （整机）（整机） 内置电池内置电池 24V 7Ah 平均工作电流2.8A （呼吸频率15次/min ） 使用交流电源时该机的额定输入功率多大？若突然停电而使用内置电池，它最多可放出多少电荷量？该电池维持患者正常呼吸的工作时间约多长？池维持患者正常呼吸的工作时间约多长？③现需将电能输送到SARS 病人隔离区．若使用相同的输电线，输送相同的电功率，从减少输电线上的电能损失、确保供电来看，在500kV 和110kV 高压输电方案中，应选用哪种输电方案？所选方案的电能损失为另一方案的百分之几？失为另一方案的百分之几？④武汉大学现代病毒学研究中心在P 3实验室已拍摄到SARS 病毒侵害人体细胞的全过程．若裸眼可看清直径0.1mm 的微粒，用放大倍数为20的放大镜可看到人体细胞，试估算人体细胞直径的大小．的放大镜可看到人体细胞，试估算人体细胞直径的大小．⑤通过体育锻炼增强体质是“科学抗非”的有效途径，肺活量是身体素质的重要生理指标．如图所示是一种测定肺活量的实用方法，图中A 为倒扣在水中的开口薄壁圆筒，测量前排尽其中的空气．测量时，被测者吸足空气，再通过B 尽量将空气呼出，呼出的空气通过导管进入A 内，使A 浮起．测出圆筒质量为m ，横截面积为S ，筒底浮出水面的高度为H ，大气压强为p 0，此时圆筒内气体体积V 为多大？压强p 为多大？为多大？2004年20．武汉市“两江四岸”（长江、汉江）亮化工程已初见成效，每到夜晚，五光十色的小彩灯、霓虹灯将该市装扮得绚丽多彩，如图所示．小明和小婷为了探究小彩灯的发光情况，他们通过观察发现，每个小彩灯上标有“2.5V 0.25A”字样．字样．（1）要使这些小彩灯正常发光，应将）要使这些小彩灯正常发光，应将 个这样的小彩灯小彩灯 联在家庭电路的供电线路上（填“串”或“并”）．（2）他们发现，当其中的一个小彩灯的灯丝断了，其余的小彩灯还能发光，这是为什么呢？他们找来一个小彩灯，砸破玻璃外壳，彩灯，砸破玻璃外壳，发现灯丝发现灯丝（设阻值为（设阻值为R 1）上并排接有一不发光的电阻R 2，如图所示．关于R 1与R 2的大小，小明和小婷发生了争论：小婷认为R 2比R 1小很多，灯丝R 1发光时，由于R 2与R 1的接触处有一薄的绝缘层，电流只能从R 1中通过．当灯丝R 1断了，电路电压将击穿绝缘层，R 2使电路导通，其余小彩灯还能发光，其亮度与原来相比能发光，其亮度与原来相比 （填“不变”、“变亮”或“变暗”），原因是电路中的电流，原因是电路中的电流 ，灯丝R 1的实际功率的实际功率 （填“不变”、“变大”或“变小”）． 小明则认为R 2比R 1大很多，灯丝R 1发光时流过R 2的电流可以忽略不计，当灯丝R 1断了，R 2使电路导通，其余小彩灯还能发光，其余小彩灯还能发光，其亮度与原来相比其亮度与原来相比（填“不变”“变亮”或“变暗”）．设R 2=15R 1，且R 1的实际功率小于0.1W 时，灯丝R 1就不能发光．试经过计算说明，最多允许多少盏小彩灯的灯丝R 1断去，其余的小彩灯还能发光？的小彩灯还能发光？2005年19．我市阳逻电厂三期扩建工程完工后，其发电机组的总输出功率将达到2.4×2.4×10106kW ，成为华中地区最大火力发电厂之一．火力发电厂之一．（1）发电机的工作原理是什么？如果该发电机组一年输出电能 1.2×1.2×101010kW•h ，发电机组一年工作的总时间为多少小时？间为多少小时？（2）如果某发电机每发出1度电，要消耗热值为3.0×3.0×10107J/㎏的标准煤0.4㎏，该发电机的效率为多大？㎏，该发电机的效率为多大？ （3）若电厂通过供电系统用220V 的恒定电压给小刚家所在的离电厂较远的小区供电，的恒定电压给小刚家所在的离电厂较远的小区供电，某天小刚发现自家某天小刚发现自家“220V100W”的白炽灯工作10min 时，消耗电能为4.86×4.86×10104J ，已知小刚家进户线上装有一空气开关，当电流达到20A 时，空气开关自动“跳闸”，他家此时允许消耗的最大电功率为多大？（不考虑温度对电阻的影响）响）2006年23．为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，图甲是原理图．硬质弹簧右端和金属滑片P 固定在一起（弹簧的电阻不计，P 与R 1间的摩擦不计）．定值电阻R 0=5Ω，a 、b 是一根长为5cm 的均匀电阻丝，阻值R 1=25Ω，电源电压U=3V ，电流表的量程为 O ～0.6A ．（1）小明在电路中连入R0的目的是的目的是 ． （2）当拉环不受拉力时，滑片P 处于a 端，闭合开关后电流表的读数为合开关后电流表的读数为 A ． （3）已知该弹簧伸长的长度△L 与所受拉力F 间的关系如图乙所示．通过计算说明，开关S 闭合后，当电流表指针指在0.3A 处，作用在拉环上水平向右的拉力为多大？环上水平向右的拉力为多大？19．如图是一种电压力锅简易原理图．A 为密闭锅体，锅盖面积为400cm 2．R 1为工作时的加热电阻，L 为指示灯、其电阻为20Ω，R 2为保温电阻．S 1为电源开关，S 2为压力开关，闭合S 1后，电路通过R 1对电压力锅加热，当锅内气体压强达到设定值时，水开始沸腾，锅底向下移动，压力开关与触点a ．断开，并与b 点接通，起到控压控温的目的，此时保温电路的总功率为20W ．（1）当锅内气体压强为121kPa 时，锅内气体对锅盖的压力是多大？时，锅内气体对锅盖的压力是多大？ （2）保温电阻R 2的阻值为多少？的阻值为多少？（3）已知锅内水的质量为m 、初温为T 0、比热容为c ，为了求出电压力锅从开始加热到锅内气压达到设定值时的效率，只要测出闭合开关S 1到电路中到电路中 的时间t ，就可推导出效率的表达式η= （用已知量和所测得的量表示）． 表一：水的沸点T 与气体压强P 的关系的关系 T/℃ 100 105 110 112 114 116 118 120 P/kPa 101 121 143 154 163 175 187 199 表二：电压力锅的铭牌表二：电压力锅的铭牌额定电压额定电压 加热功率加热功率 压强设定值压强设定值 220V 1000W 175kPa 2008年13．新农村中很多楼房顶上装有如图甲所示的水箱，图乙是这种水箱的结构示意图．其中A 、B 是由密度为2.5×2.5×10103kg/m 3的材料制成的圆柱体，由于水箱顶部的压力传感开关是一种特殊的“拉线开关”，其作用是：当它受到竖直向下的拉力等于25N 时闭合，电动水泵就开始通过进水口向水箱中注水；当拉力等于15N 时断开，电动水泵就停止向水箱中注水．时断开，电动水泵就停止向水箱中注水．（1）如果A 、B 的体积均为500cm 3，则A 、B 的总重力是多少？（g 取10N/kg ）（2）通过计算说明正确情况下水箱中的最高水位在什么位置，并在图乙中用水平虚线标出．（压力传感开关下的细绳和A 、B 间的细绳质量与体积均忽略不计同，g 取10N/kg ）（3）为了增加安全性，压力传感开关通常是通过一只电磁继电器控制电动水泵．请用笔画线代替导线，按照题意将图丙中的电路连接完整．按照题意将图丙中的电路连接完整．15．图甲是一种常见的台式饮水机结构示意图．控水槽内的塑料浮体是一个体积为90cm 3的空心圆柱体，其质量和厚度可忽略不计．浮体通过一轻质硬杆与阀门相连．当浮体浸没时，阀门恰好将面积为2cm 2的放水孔关闭．此时蓄水桶中水位最高．放水孔关闭．此时蓄水桶中水位最高． （1）请画出浮体所受浮力的示意图．）请画出浮体所受浮力的示意图．（2）蓄水桶中水对阀门的最大压强为多少帕？（g 取10N/kg ）（3）饮水机的简化电路图和部分技术参数如下．电路图中的温控开关能根据加热罐内水的温度自动闭合或断开．从而使水温保持在86℃～95℃之间．经观察发现，当加热罐内装满热水但较长时间没有饮用时，每隔一段时间，加热指示灯就会亮84秒钟．试计算饮水机的加热效率．[c 水=4.2×=4.2×10103J/（kg•℃）] 2010年18．如图是一种煲汤用的电热锅工作原理图，其中温控器的作用是每当水沸腾后能自动断电一段时间．电热锅的部分参数如下表所示．热锅的部分参数如下表所示．（1）三脚插头上标着E 的导线和的导线和 相连，插座上相应的导线和插座上相应的导线和 相连．相连．（2）调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“ ”时为保温档．小明发现，当电热锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是内的汤水沸腾，原因可能是 ． （3）该电热锅处于高温档正常工作时，使4.5L 的水温度升高54℃需要42min ，那么电热锅的效率为多少？[c 水=4.2×=4.2×10103J/（kg•℃）]．额定电压额定电压 220V 额定功率额定功率50Hz 额定加热功率额定加热功率 500W 指示灯功率指示灯功率 ≤0.1W 加热罐容积加热罐容积1L 容积容积 4.5L 额定电压额定电压 220V 额定功率额定功率 80W 加热功率加热功率500W 19．甲图是大型超市内常见的自动人行道，它能方便快捷地运输顾客和货物上下楼，乙图是其构造示意图，丙表是其部分参数（表中“运输能力”是指每小时运输的顾客和货物所受的总重力）．（1）图乙中顾客A 站在静止的自动人行道上，请画出他受到的重力和支持力的示意图．站在静止的自动人行道上，请画出他受到的重力和支持力的示意图．（2）自动人行道以额定速度上行时，假设站在一楼地板上的观察者看到自动人行道上的顾客处于静止状态，则该顾客一定态，则该顾客一定 （填“顺”或“逆”）着自动人行道上行的方向运动，他相对于观察者的速度是）着自动人行道上行的方向运动，他相对于观察者的速度是 ． （3）自动人行道的电动机的额定输入功率是多少瓦？）自动人行道的电动机的额定输入功率是多少瓦？2012年19．武汉市某小学的学生发明的电热课椅获得了国家专利．有一种电热课椅主要由坐垫和脚踏组成，它的电路示意图如图．坐垫内的电热丝R 1、R 2的阻值分别为260Ω、150Ω，脚踏内的电热丝R 3的阻值为400Ω．闭合开关S 1，调节开关S 2，可以使脚踏分别处于“低温档”、“中温档”、“高温档”（不考虑温度的变化对电阻的影响）的影响）（1）该电热课椅消耗的最大功率是多少瓦？）该电热课椅消耗的最大功率是多少瓦？（2）当脚踏处于中温档时，电热课椅在10秒内产生的热量是多少焦？秒内产生的热量是多少焦？A档时，电热毯的发热功率分别为 W、W。
武汉市历年中考试题电学部分汇编
历年中考电学部分试题一、选择题1、（2013武汉四月）右图所示的实验是为了探究A．电动机原理B．发电机原理C．电磁铁原理D．电磁炉原理2、（2013武汉四月）电现象中有三个同学们非常熟悉的实验：a、探究电流与电压的关系；b、伏安法测电阻；c、伏安法测电功率。
这三个实验均要多次测量电压与电流值，但对测量数据的处理方式并不相同。
下列说法正确的是A．a实验是为了多次测量求平均值来减小误差B．b实验是为了多次测量寻找普遍规律C．c实验是为了比较实际功率与额定功率D．三个实验都是为了多次测量求平均值来减小误差3、（2013武汉四月）如图所示的电路中，电源电压恒为8V，电阻R1=2R2。
当滑动变阻器的滑片P在A端，S1闭合、S2断开时，电流表的示数为0.8A。
此时若再将S2闭合，发现电流表的示数变化了0.4A，则下列说法正确的是A、当滑片P在A端，且S1和S2都闭合时，电路的总功率为6.4WB、当滑片P在A端，且S1和S2都闭合时，电路的总功率为3.2WC、当滑片P在B端，且S1和S2都闭合时，电路的总功率为9.6WD、当滑片P在B端，且S1和S2都闭合时，电路的总功率为6.4W4、（2013武汉五月）下列四幅图中，通电螺线管的极性标注正确的是5.（2013武汉五月）手边现有三节新的干电池、一只额定电压为3.8V的小灯泡（阻值约为10Ω）、滑动变阻器（50Ω，1A）、电流表和电压表各一个，导线和开关若干。
利用这些器材不能完成．．．．的实验是A.测量小灯泡的额定功率B.探究灯泡亮度与实际功率的关系C.测量小灯泡正常发光的电阻D.探究电流与电压的关系6.（2013武汉五月）如图所示电路，电源电压不变，电阻R1=10Ω，当开关S闭合时，电压表V l和V2的示数之比是3：1，当开关S断开时，R2和R3的功率之和是R1功率的4倍。
关于此电路以下说法中正确的是A.R2的阻值为10ΩB.R3的阻值为30ΩC.S断开与闭合时,电阻R2消耗的功率之比为9：25D.S断开与闭合时,电阻R3消耗的功率之比为3：57. （2013武汉中考）下列图象中，能正确表示定值电阻上的电流与两端电压关系的是8.（2013武汉中考）如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动，若导线ab 水平向右运动，则灵敏电流计指针向左偏转。

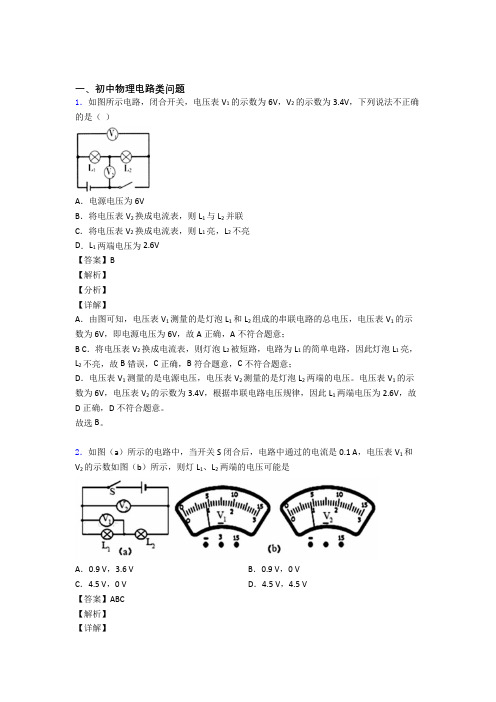

2020-2021武汉中考物理 电路类问题综合试题
一、初中物理电路类问题1．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（）A．电源电压为6VB．将电压表V2换成电流表，则L1与L2并联C．将电压表V2换成电流表，则L1亮，L2不亮D．L1两端电压为2.6V【答案】B【解析】【分析】【详解】A．由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电压为6V，故A正确，A不符合题意；B C．将电压表V2换成电流表，则灯泡L2被短路，电路为L1的简单电路，因此灯泡L1亮，L2不亮，故B错误，C正确，B符合题意，C不符合题意；D．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。
电压表V1的示数为6V，电压表V2的示数为3.4V，根据串联电路电压规律，因此L1两端电压为2.6V，故D正确，D不符合题意。
故选B。
2．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压可能是A．0.9 V，3.6 V B．0.9 V，0 VC．4.5 V，0 V D．4.5 V，4.5 V【答案】ABC【解析】【详解】由电路图可知，两灯泡串联，电压表V 2测电源的电压，V 1测灯L 1两端的电压。
电路可能会存在以下几种情况： (1)若电路正常时：因串联电路中总电压等于各分电压之和，且V 2偏转的角度等于V 1偏转的角度，所以，电压表V 2选择的量程为0～15V ，分度值为0.5V ，电源的电压U =4.5V ；电压表V 1选择的量程为0～3V ，分度值为0.1V ，灯泡L 1两端的电压U 1=0.9V ；则灯泡L 2两端的电压为：U 2=U-U 1=4.5V-0.9V=3.6V ；(2)若L 1短路，V 1偏转的角度为零，图中没有这种情况；(3)若L 2短路，则L 2的电压为零，V 1和V 2测L 1的电压，也就是电源电压，即示数相同，若都是大量程，即都是4.5V ，若都是小量程，即都是0.9V ；即则灯L 1、L 2两端的电压可能是4.5V 、0；或0.9V 、0；(4)若L 1断路，V 1和V 2测电源电压，即示数相同，若都是大量程，即都是4.5V ，若都是小量程，即都是0.9V ，但电路中无电流，不符合题意；(5)若L 2断路，V 1不能和电源相连，故示数为零；V 2测电源电压，若是大量程，即是4.5V ，若是小量程，即是0.9V ，但电路中无电流，不符合题意； 故选ABC3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。
专题18 家庭电路和用电安全(解析版)
三年（2022-2024）中考物理真题分项汇编（全国通用）专题18 家庭电路和用电安全1．【生活实践】（2024·湖北武汉·中考真题）如图所示是某同学家部分家庭电路的示意图。
电能表上标有“220V10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。
空气开关跳闸的原因可能是（）A．照明灯的开关接在了零线与灯泡之间B．用电器的总功率过大C．电热水壶的内部电路短路D．接入电热水壶的插座短路【答案】C【解析】A．照明灯的开关接在了零线与灯泡之间，不会造成电路电流过大，空气开关跳闸，故A不符合题意；B．电能表上标有“220V10（40）A”的字样，电路允许最大电功率P UI==220V40A=8800W最大最大正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，所以造成空气开关跳闸的原因不是用电器的总功率过大，故B不符合题意；C．电热水壶的内部电路短路时，闭合电热水壶上的开关，会造成电路电流过大，空气开关跳闸，故C符合题意；D．若接入电热水壶的插座短路，在电热水壶插头接入插座之前，电路电流就会过大，造成空气开关跳闸，故D不符合题意。
故选C。
2．【安全教育】（2024·黑龙江牡丹江·中考真题）下列做法符合安全用电原则的是（）A．双手分别接触到火线和零线B．接触破损用电器中的火线C．小孩玩耍时将手指塞进插座D．使用试电笔时，用指尖抵住上端的金属帽【答案】D【解析】A．双手同时分别接触家庭电路中的火线和零线，火线和零线之间的电压是220V，加在人体的电压是220V，超过人体的安全电压，会对人体造成危害，不符合安全用电原则，故A不符合题意；B．接触破损用电器中的火线，会发生触电危险，对人体造成危害，不符合安全用电原则，故B不符合题意；C．小孩玩耍时将手指塞进插座容易发生触电事故，不符合安全用电原则，故C不符合题意；D．使用测电笔辨别火线与零线时，一定要用要用指尖抵住上端的金属帽，符合安全用电原则，故D符合题意。
2021—2023年湖北省中考物理真题专题训练——电流和电路
2021—2023年湖北省中考物理真题专题训练——电流和电路一、单选题1．（2023·湖北武汉）小红同学用气球（由橡胶制成）与自己的头发摩擦几下，松手后，气球“粘”在头发上，其原因是（）A．气球上的负电荷转移到头发上B．头发上的正电荷转移到气球上C．气球和头发带同种电荷而相互排斥D．气球和头发带异种电荷而相互吸引2．（2023·湖北鄂州）如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。
对此，下列判断中可能的是（）A．小灯泡L1断路B．小灯泡L2断路C．开关S断路D．小灯泡L2短路3．（2022·湖北鄂州）到校了，早读和第一节课后，物理老师登场啦！老师先出了一道辨别导体和绝缘体的题目，下列物品常温下属于导体的是（）A．玻璃板B．陶瓷碗C．橡胶鞋D．金属勺4．（2022·湖北十堰）如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。
闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。
下列电路符合要求的是（）A．B．C．D．5．（2023·湖北恩施）一间教室安装有10盏规格相同的日光灯，正常工作时，通过门边总控开关的电流是1.8A。
自习时，为节能，关掉讲台的2盏灯，通过总控开关的电流变为（）A．1. 44A B．1. 62A C．1. 8A D．2. 16A 6．（2023·湖北鄂州）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（）A．L1与L2串联B．开关S只控制L1C．L1、L2的电流分别是0.3A、0.2AD．L1、L2的电流分别是0.5A、0.3A7．（2022·湖北鄂州）老师展示了四个电路图，当开关S闭合后，灯L与电阻R串联的电路图是（）A．B．C．D．8．（2022·湖北恩施）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（）A．一定并联B．一定串联C．可能串联D．无法判断9．（2022·湖北天门）取两个相同的验电器甲和乙，如图，使甲带负电荷，乙不带电，下列分析错误的是（）A．甲验电器带负电是因为它得到了电子B．甲验电器的金属箔片张开是由于同种电荷相互排斥C．用橡胶棒连接两金属球，金属箔片的张角都会发生改变D．用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲10．（2022·湖北随州）下列说法中正确的是（）A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷C．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了D．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体11．（2022·湖北黄冈）给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。
【物理】武汉市初三物理生活用电专项综合练习题(含答案)
【物理】武汉市初三物理生活用电专项综合练习题（含答案）一、选择题1．在家庭电路中，下列说法正确的是（）A. 灯与控制它的开关是并联的，与插座是串联的B. 家用电器失火时，先切断电源，后灭火C. 使用测电笔时，不能用手接触到笔尾的金属体D. 家庭电路中的空气开关跳闸了，一定是发生了短路【答案】B【解析】【解答】解：A、家庭电路中，灯与控制它的开关是串联的，灯与插座是并联的．故A错误；B、家用电器失火时，应先切断电源，后灭火，故B正确；C、使用测电笔辨别火线时，一定要用手接触笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．故C错误；D、家庭电路中的空气开关跳闸了，可能是发生了短路，也可能是用电器的总功率过大，故D错误．故选B．【分析】（1）家庭电路中的灯与控制它的开关是串联的，灯与插座是并联的；（2）由于水是导体，所以家用电器失火时，先切断电源，后灭火；（3）使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故；（4）电路中电流过大的原因有两个：一是短路；二是用电器的总功率过大．2．小茜家新购住房刚装修完毕，家中部分照明电路如图所示。
验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间熄灭了，她用验电笔分别测试了图中插座的两个孔，发现验电笔都发光。
她断开开关S，再次用验电笔测试插座的两个孔，她将观察到（假设故障只有一处）（）A. 测试两孔时验电笔都发光B. 测试两孔时验电笔都不发光C. 只有测试左边的孔时验电笔才发光D. 只有测试右边的孔时验电笔才发光【答案】D【解析】【解答】（1）闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，说明灯泡、火线与零线不能构成通路．可能是火线断路，也可能是零线断路；（2）灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，说明左孔和右孔都和火线相连，故是因为图中的零线断路；（2）当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光，接触右孔时，氖管照常发光．故答案为：D.【分析】本题考查家庭电路的连接和故障判断．当开关闭合时，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，说明左孔和右孔都和火线相连．当开关断开时，左孔切断了火线，再接触左孔，氖管不发光．3．某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示，如果两插座中均接入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是（）A. 甲、乙、丙、丁都正常工作B. 只有乙、丙、丁正常工作C. 只有丙、丁正常工作D. 只有丙正常工作【答案】D【解析】【解答】在家庭电路中，插座、用电器应并连接入电路的，从图中可知，当两个开关都闭合，两插座均连入家用电器时，灯泡丙直接接在火线和零线之间，插座乙和灯泡丁并联后与甲插座串联，因此甲乙插座中的用电器以及灯泡丁会工作，但不能正常工作，只有灯泡丙可以正常工作．故答案为：D．【分析】此题中之所以连接错误，主要在于没有按照并联的原则，将所有用电器并联在火线与零线之间，因此，会造成局部串联，互相影响.4．下列几种情况符合安全用电原则的是（）A. 绝缘层破损的导线，仍然可以继续使用B. 不用湿抹布擦拭正在工作的家用电器C. 高压输电线只要不接触，就不会发生触电事故D. 为了节省空间，可以将多个大功率用电器接在同一个插排上【答案】B【解析】【解答】解：A、发现电线绝缘层破损后，导线外露，容易造成漏电，甚至出现触电事故，不可以继续使用．A不符合题意；B、水属于电的良导体，用湿抹布擦拭正在工作的家用电器，容易引起触电事故，B符合题意；C、安全用电原则：不接触低压带电体，不靠近高压带电体，因此高压输电线不接触也有可能触电，C不符合题意；D、同一插排上使用的电器总功率过大，会使电路中电流过大，造成保险丝熔断，D不符合题意．故答案为：B．【分析】湿抹布易导电，容易使人体触电，不安全.5．晚上，小亮把台灯的插头刚插入插座时，家里原来正常工作的用电器突然都停止了工作，发生这一现象的原因可能是（）A. 插头与这个插座接触不良形成了断路B. 插头插入这个插座前，火线和零线就已相接触形成了短路C. 插头插入这个插座时，火线和零线相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸【答案】C【解析】【解答】所有用电器都停止工作，可以是断路或短路.台灯的插头刚插入插座，不会造成断路，再接入台灯也不会导致干路电流过大，保险开关跳闸.可能是插头插入这个插座时，火线和零线相接触形成了短路，C符合题意.故答案为：C.【分析】家庭电路中电流过大的原因：短路或电路的总功率过大.一般情况，瞬间出现的跳闸现象属于短路造成电流过大.6．如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（）A. 灯泡和两孔插座是串联的B. 试电笔接触M点，氖管不发光C. 开关和三孔插座的连接都是错误的D. 试电笔插入两孔插座的左孔，氖管发光【答案】C【解析】【解答】解：A、灯泡和两孔插座是互不影响的，所以是并联的，故A错误；B、M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故B错误；C、据图可知，开关接到了零线和用电器之间；三孔插座的左孔接的是地线，故均错误，故C说法正确；D、两孔插座的左孔是零线，所以试电笔插入两孔插座的左孔氖管不发光，故D错误；故选C．【分析】（1）家庭电路中，各插座和各家用电器之间都是并联的．（2）试电笔接触火线时，氖管会发光；（3）开关控制灯泡时，开关要接在灯泡和火线之间．且三孔插座是“左零右火上接地”（4）对于两孔插座是：左零右火．7．在家庭电路中常发生下列情况：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插入插座后，闭合台灯开关，室内其他电灯全部熄灭，保险丝熔断．引起这两种故障的可能原因是（）A. 前者是插座短路，后者是灯泡短路B. 前者是插头短路，后者是灯泡短路C. 两者都是插座短路D. 两者都是插头短路【答案】B【解析】【解答】解：前者把台灯插头插入插座前，电路正常，说明插座完好；当把台灯插头插入插座时导致室内其他电灯全部熄灭，保险丝熔断，并且开关是断开的，说明与灯泡处无关，造成保险丝熔断的原因是插头处发生短路；后者在台灯插头插入插座后，闭合开关前，都正常，说明插座、插头完好；闭合开关后导致室内其他电灯全部熄灭，保险丝熔断，并且台灯的功率很小，说明是灯泡处有短路．故选B．【分析】保险丝被熔断的原因有两个：一是用电器的总功率过大，另一个是发生短路．8．如图是某家庭电路的一部分，下列说法正确的是（）A. 电冰箱接入三孔插座C后电灯与电冰箱是串联的B. 电冰箱接入三孔插座C能使电冰箱金属外壳接地C. 断开开关S时，站在地上的人接触A点或B点都不会触电D. 若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关【答案】B【解析】【解答】A. 电冰箱接入三孔插座C后，因为冰箱，灯能够独立工作，互不影响，所以电灯与电冰箱是并联的，A不符合题意；B. 三孔插座中上面的孔与地线连接，在用电器中与外壳连接，当用电器漏电时，通过地线将电流导入大地，从而保证人的安全，所以电冰箱接入三孔插座C能使电冰箱金属外壳接地，B符合题意；C. 断开开关S时，A点仍为火线，所以站在地上的人接触A点会触电，接触B点不会触电，C不符合题意；D. 若在图中甲、乙两处分别装电灯或开关，根据开关控制火线的原则，甲处应装开关，乙处应装灯，D不符合题意；故答案为：B。
人教版九年级物理 武汉市中考第20题专项练习(电学部分).docx
初中物理学习材料唐玲出品武汉市中考第20题专项练习（电学部分）1．小红同学自制了一个卡通福娃，她想用亮度可调节的红、绿灯做它的眼睛。
她选用了规格为“6V 3W”的红灯和“6V 6W”的绿灯及“18Ω 1.5A”的滑动变阻器等元件设计了如下电路。
当闭合开关S、S l、S2，滑动变阻器的滑片P移至b端时，两灯都正常发光(电源电压不变)；滑片P移至a端时，S闭合、S1断开时，电流表示数为0.25A。
则下列说法正确的是（）A．电源电压为8VB．两灯都正常发光时电流表的示数为1.2AC．该电路中最大电功率为9WD．该电路中最小电功率为1.5W2．把标有“8V 16W”的灯泡L1和“12V 36W”的灯泡L2串联后接在电源两端，其中一只灯泡正常发光，另一只没有达到其额定功率，则（）A．电源电压为20V B．电路中电流为3AC．两灯泡的总功率为32W D．灯L2的实际功率小于灯L1的实际功率3．把“6V 3W”、“6V 6W”的两个灯泡串联后分别接在6V、9V、18V的电源上，下面说法中不正确的是（）A．接在9V的电源上时，“6V 3W”的灯泡能正常发光B．接在6V的电源上时，“6V 3W”的灯泡的实际功率是额定功率的1/9C．接在18V的电源上时，“6V 3W”的灯泡可能烧坏，“6V 6W”的灯正常发光D．不另加器材，无论电源电压为多少，都不能使他们同时正常发光4．在如图所示的电路中，闭合开关S，电压表V的示数恒为6V，电流表的示数为0. 5A，电压表V2的示数为4V。
当把滑动变阻器的滑片移至最右端时，电流表的示数为0.3A。
下列说法不正确的是（）A．R1的阻值是4ΩB．滑动变阻器的最大电阻值是16ΩC．电路消耗的最小总功率是1.8WD．当滑动变阻器的滑片移至最左端时，电路在5min内消耗的电能是2.7×104J5．如图所示是一条电热毯的电路示意图，R0是发热电阻丝，R是串联在电路中的电阻，S 是控温开关。
【物理】武汉市中考物理电流和电路专项测试题(解析版)
【物理】武汉市中考物理电流和电路专项测试题（解析版）一、选择题1．关于粒子和宇宙，下列认识中正确的是（）A. 雾霾是由于分子不停地运动形成的B. 摩擦起电的过程中创造了电荷C. 卢瑟福提出的原子的核式结构模型，认为原子是原子核和电子组成的D. 地球等行星围绕太阳转动，太阳是宇宙的中心【答案】 C【解析】【解答】A、雾霾是空气中的水蒸气液化成的小水滴与空气中灰尘结合形成的，是可见的物质，不是分子，A不符合题意；B、摩擦起电的实质是电荷的转移，B不符合题意；C、卢瑟福提出了原子核式结构模型，他认为原子由原子核与核外电子组成，C符合题意；D、太阳是宇宙中的一颗恒星，不是宇宙的中心，D不符合题意.故答案为：C.【分析】（1）宇宙是无边无际的，太阳是宇宙中的一颗恒星，不是宇宙的中心；（2）摩擦起电的实质是电荷的转移，并没有创造电荷；（3）卢瑟福提出了原子的核式结构，原子由居于原子中心的原子核和核外电子组成，且电子在原子核的电力吸引下绕着原子核做高速运转；（4）分子是不能用眼睛直接看到的，分子的无规则运动是通过扩散现象表现的，灰尘属于宏观的颗粒.2．如图所示，开关S闭合时，可能发生的现象是（）A. L1、L2都不发光B. L1不发光、L2发光C. 电池被烧坏D. L1发光、L2不发光【答案】 B【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1被短路．3．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．4．如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是（）A. B. C. D.【答案】 D【解析】【解答】解：A、图中电流表与灯L1串联，但其正负接线柱接反了，A不符合题意；B、图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，B不符合题意；C、图中电流表接在干路上，且电流正进负出，测量的是干路电流，C不符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武汉市近几年中考电学题选择题1．（2003武汉中考）图所示电路中，哪种接法是会烧坏电流表的错误接法( )2、（2006武汉中考）小明按如图甲所示的电路进行实验，当开关闭合后，电压表V１和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是( )A．可能Ｌ１开路B．可能Ｌ２短路C．可能 V１和V2所选量程不相同，Ｌ1短路D．可能 V１和V2所选量程不相同，电路各处完好3、（2010武汉四月）某家庭有父母与子女共四人，他们想采用投票表决的方式决定周末是否要外出旅游。
如果两个孩子都要去，而父母中只有一位要去，另一位愿留守在家中，那么他们就去旅游。
为此他们设计了一架简易的投票机，由四个单刀双掷开关、一节电池、一只小灯泡组成一个电路，，四人各操纵自己的开关，选择“是”或“否”，只要灯泡发光，就表示去旅游。
则下列投票机电路正确的是( )4．（2011武汉四月）在如图所示的电路中，闭合开关后，小灯泡正常发光。
若两只电表中有一只电表的示数明显变小，而另一只电表的示数明显变大，则下列判断中正确的是( )A．一定是灯L断路 B．可能是灯L短路C．一定是滑动变阻器R断路 D．可能是滑动变阻器的滑片向左滑动5．（2011武汉五月）关于家庭电路，下列说法正确的是( )A．空气开关“跳闸”一定是出现了短路B．电灯的开关必须接在火线与电灯之间C．工作时的电冰箱和电视机是串联的D．电路中工作的用电器越多则总电阻越大6、（2005武汉中考）有两个用丝线悬吊的通草球，其中一个带电，另一个不带电，将两球靠近时，不可能发生的现象是( )A．两球相互排斥B．两球相互吸引C．带电的靠近不带电的D．不带电的靠近带电的7、（2005武汉中考）如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，中的电流是( )由电灯LA．0.8A B．0.16AC．0.52A D．1.28A8、（2003武汉中考）如果某次电学实验不能正常进行，需要判断干电池是否报废，可取一节干电池用电压表来测量它的电压，下列步骤中正确的是( )①把电压表的正接线柱与干电池的负极接触，负接线柱与正极接触②在刻度盘上读出电压值③选择电压表的量程为3V④把电压表的负接线柱与干电池的负极接触，正接线柱与正极接触⑤选择电压表的量程为15VA.③②①B.①⑤②C.③④②9．（2008武汉中考）小明同学按图甲所示的电路进行实验，已知L1的额定功率为2W，L2和额定电压为2V，闭合开关s后，灯泡L。
恰好正常发光，电流表A1和A2的指针均指在图乙所示的位置，下列说法正确的是( )A．电流表A1、A2的示数分别为0．2A、1．0AB．电流表A1、A2的示数均为l．OAC．电压表V l、V2的示数分别为2．5V、3．0VD．电压表V l、V2的示数均为2．5V10．（2011武汉中考）在如图所示的电器中，电源电压保持不变，R1、R2均为定值电阻。
当①、②都是电流表时，闭合开关S1，断开开关S2，①表的示数与②表的示数之比为m；当①、②都是电压表时，闭合开关S1和S2，①表的示数与②表的示数之比为n。
下列关于m、n的关系正确的是( )A．mn=n-2m B．mn=n-1C．mn=n+1 D．因R1、R2未知，故m、n的关系无法确定11．（2010武汉五月）在晚上用电高峰时，居民集中区用户的电灯没有正常发光时亮．其原因主要是( )A．用户电灯两端的电压变低了B．供电干线上的电流变小了C．用户电灯的电阻变小了D．发电厂提供的电能变少了12.（2004武汉中考）关于导体和绝缘体的下列说法中，正确的是( )A.导体能够导电是因为导体内有大量的电荷存在B.绝缘体不容易导电，是因为绝缘体内没有电荷存在C.导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电D.有些绝缘体在一定的条件下可能变成导体13、（2010武汉五月）小明观察了市场上的自动测高仪后，设计了如图所示的四个电路（其中R’是滑动变阻器，R是定值电阻）。
其中能实现身高越高，电压表示数越大的电路是( )14、（2003武汉中考）有两段导体1和2，在相同的电压下，通过导体1的电流较大，通过导体2的电流较小，哪段导体的电阻大( )A ．导体1的电阻大B ．导体2的电阻大C ．两段导体的电阻一样大15．（2005武汉中考）如图中R 1为定值电阻，R 2为滑动变阻器，则以下说法中正确的是 ( )（1）R 2不变时，V 1读数与A 读数之比等于R 1（2）R 2不变时，V 2读数与A 读数之比等于R 1（3）R 2改变一定量时，V 2读数的变化量与A 读数的变化量之比的绝对值等于R 1（4）R 2改变一定量时，V 1读数的变化量与A 读数的变化量之比的绝对值等于R 1A ．（1）（3）（4）B ．（2）（3）（4）C ．（2）（3）D ．（2）（4）16．（2006武汉中考非课改）小明想通过如图所示的电路图进行下列实验，你认为不可行的是 ( )A ．验证欧姆定律B ．验证焦耳定律C ．测定电阻R 1消耗的功率D ．验证电路两端总电压等于各部分电路两端电压之和17、（2007武汉中考）如图甲所示的电路中，电源电压保持4.5V 不变，电压表量程为“0~3V ”，电流表量程为“0~0.6A ”，灯泡上标有“6V ，3W ”字样。
闭合开关，将滑片P 滑到某—位置时，电压表和电流表的示数如图乙所示。
则下列说法错误的是 ( )A ．灯泡正常发光时的电阻为12Ω；B ．此时灯泡的电阻为8.75Ω；C ．此时灯泡的电阻为10Ω；D ．灯丝的电阻随温度的升高而增大18．（2008武汉中考）小明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A 、B 两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是( )A ．记录电流表和电压表的示数B ．将滑动变阻器滑片向右移动C ．将滑动变阻器滑片向左移动D ．适当增加电池的节数19、（2010武汉中考）下列电路图中电源电压U 保持不变，小灯泡的额定电压为U 0，且U ＞U 0，定值电阻的阻值为R 。
在不改变电路连接的情况下，能测出小灯泡额定功率的是 ( )20、（2011武汉中考）在如图所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大。
下列判断中正确的是 ( )A ．可能是灯L 断路B ．一定是灯L 短路C．可能是滑动变阻器R断路D．一定是滑动变阻器R的滑片向左滑动21．（2003武汉中考）同学们发现家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可代替闸刀开关和熔断器，如果某同学家安装的“空气开关”的额定电流是10A，那么由这个“空气开关”控制的用电器的总功率最好( )A.不大于220WB.不大于1200WC.不大于2.2kW22、（2005武汉中考）如果电视机、电烙铁和电风扇上都标有“220V 60W”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量是( )A.电烙铁最多B.电视机最多C.电风扇最多D.一样多23.（2005武汉中考）某校师生为了开展科学实验，自制了一台电烘箱。
电烘箱的电阻丝通过的电流是5A.⨯J的热量。
下列说法中错误的是( )的时候，每分钟可产生66104A.通过电阻丝的电荷量是300CB.电阻丝工作时的电阻是44Ω.⨯kW D.加在电阻丝两端的电压是220VC.电阻丝消耗的电功率是1110324、（2009武汉中考）如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20Ω，定值电阻R0为5Ω。
闭合开关后，移动滑片，发现能使电流表（“0~0.6A”或“0~3A”）和电压表（“0~3V”或“0~15V”）的指针同时达到满刻度线。
则R0的电功率与电流的关系图像可能是( )25、（2011武汉四月）下列电路图中，电源电压U保持不变，小灯泡的额定电压为U L，且U＞U L，R0是已知的定值电阻。
若只通过开关改变电路的连接方式，并可移动变阻器的滑片，则不能．．测出小灯泡额定功率的电路是( )26、某同学利用图甲所示的电路测量小灯泡的电功率。
电路中电源电压保持4．5V不变，灯泡上标有“3V，1W”字样。
闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示。
下列说法错误的是A．灯泡的额定功率为1WB．灯泡正常发光时的电阻为9ΩC．灯泡的实际功率为0.64WD．此时灯泡和滑动变阻器的阻值之比为8:727、通过一只标有“6V 6W ”小灯泡的电流随两端电压变化关系如图所示，若把这样的两只灯泡串联起来接在６V 的电源两端，则电路的总功率为A ．1.5WB ．3WC ．4.8WD ．12W28、下图是甲、乙两个电阻的电流I 与电压U 的关系图象，将它们并联接入电路。
下列说法正确的是A.通过甲的电流大于通过乙的电流B.通过甲的电流小于通过乙的电流C.甲、乙并联的总电阻随它们两端电压的升高而减小D.甲、乙并联的总电阻随它们两端电压的升高而增大29、电现象中有三个同学们非常熟悉的实验：a 、探究电流与电压的关系；b 、伏安法测电阻；c 、伏安法测电功率。
这三个实验均要多次测量电压和电流值，但对测量数据的处理方式并不相同。
下列说法正确的是A 、a 实验是为了多次测量求平均值来减小误差B 、b 实验是为了多次测量寻找普遍规律C 、c 实验是为了比较实际功率与额定功率D 、三个实验都是为了多次测量求平均值来减小误差30、如图所示的电路中，电源电压恒为8V ，电阻R 1=2R 2.当滑动变阻器的滑片P 在A 端，S 1闭合、S 2断开时，电流表的示数为0.8A 。
此时若再将S 2闭合，发现电流表的示数变化了0.4A ，则下列说法正确的是A 、当滑片P 在A 端，且S 1、S 2都闭合时、电路的总功率为6.4WB 、当滑片P 在A 端，且S 1、S 2都闭合时、电路的总功率为3.2WC 、当滑片P 在B 端，且S 1、S 2都闭合时、电路的总功率为9.6WD 、当滑片P 在B 端，且S 1、S 2都闭合时、电路的总功率为6.4W31、如图所示电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 2的滑片P 向右移动，在此过程中A. 电流表A 示数变大，电压表V 2示数变小B. 电流表A 示数变大，电压表V 1示数变小C. 电压表V 1示数变小，电压表V 2示数变大D. 电压表V 1示数不变，电压表V 2示数变大32、如图所示，电源电压保持不变，L 1上标有“1.2V ？W ”，L 2上标有“9V ?W ”。
闭合开关S 1后，当开关S 接“1”，滑片P 在最左端时，电压表示数为5.4V ，L 1此时的实际功率是额定功率的14；当开关S 接2时，P 在中点，电压表示数为2V 。
