参数化设计相关理论
参数化设计理念

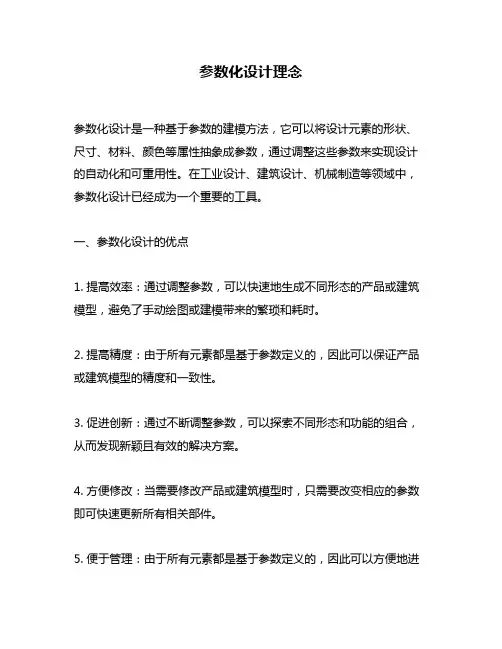

参数化设计理念参数化设计是一种基于参数的建模方法，它可以将设计元素的形状、尺寸、材料、颜色等属性抽象成参数，通过调整这些参数来实现设计的自动化和可重用性。
在工业设计、建筑设计、机械制造等领域中，参数化设计已经成为一个重要的工具。
一、参数化设计的优点1. 提高效率：通过调整参数，可以快速地生成不同形态的产品或建筑模型，避免了手动绘图或建模带来的繁琐和耗时。
2. 提高精度：由于所有元素都是基于参数定义的，因此可以保证产品或建筑模型的精度和一致性。
3. 促进创新：通过不断调整参数，可以探索不同形态和功能的组合，从而发现新颖且有效的解决方案。
4. 方便修改：当需要修改产品或建筑模型时，只需要改变相应的参数即可快速更新所有相关部件。
5. 便于管理：由于所有元素都是基于参数定义的，因此可以方便地进行版本控制和管理。
二、应用场景1. 工业设计：在汽车、家电、玩具等行业中广泛应用。
例如，在汽车设计中，可以通过调整车身长度、宽度、高度等参数来实现不同车型的设计。
2. 建筑设计：在建筑设计中，可以通过调整建筑物的高度、宽度、深度、墙体厚度等参数来实现不同类型的建筑设计。
3. 机械制造：在机械制造中，可以通过调整零件的尺寸、形状、材料等参数来实现不同类型的机械产品。
4. 数字艺术：在数字艺术中，可以通过调整图像或动画的参数来实现不同类型的视觉效果。
三、参数化设计流程1. 确定设计目标和要素：首先需要明确设计目标和要素，例如产品或建筑物的形态、尺寸、材料等属性。
2. 设计模型和参数化定义：根据设计目标和要素，建立相应的模型，并将模型中所有元素抽象成参数。
例如，在汽车设计中，可以将车身长度、宽度、高度等抽象成参数。
3. 参数化调整和优化：通过调整各个参数，探索不同形态和功能的组合，并进行优化。
例如，在汽车设计中，可以通过调整车身长度、宽度、高度等参数来实现不同车型的设计，并进行优化以提高性能。
4. 参数化生成和输出：根据最终设定的参数，自动生成相应的产品或建筑模型，并输出到相关软件中。
参数化设计分析
参数化设计的建筑设计方法研究摘要：非线性科学理论的不断发明，突破了线性科学对人类的束缚，人们对欧几里德几何体系产生了怀疑，影响到人类产品制造业，则表现为产品形态的非标准化;清除了时间与空间的二元对立，表现了时空统一的状态；歌颂了高度的连续性与流动性。
建筑物也像其他人造物一样受这些新的科学理论的影响，开始摆脱规则标准几何形体的枷锁，走向非线性参数化的发展道路。
参数化设计植根于软件的发展，发自建筑学对于周边领域或是学科的借鉴；关键词：非线性建筑；现象学设计方法；生成性参数化设计; 关系构建式参数化设计；脚本设计全球化经济是当代真实的准则，将所有的东西都变成了商品，所有的地方都变成了市场。
过度的媒体文化缩小了天真的或是独特的发明的可能性，吸收了所有的不同和例外。
所有的优势都已经被占有过，所有的事情也都被做过，想过，或是规划过。
建筑也是如此，大多数的建筑会被层层的建筑规范，区域规划，工业准则，标准化参数，市场需求甚至政治需要所包围，事实上建筑师所拥有的自由是一种已经被限定过的自由。
先进的建筑诞生于建筑师终于认识到自己跳不出这种已经被限定过的自由，而所有“创造美好世界”的幻想都只是庸人自扰，于是伴随着名称的变化也伴随着所标榜的“主义”的变化，从“批判”变成了“后批判”（从解构到后解构，从后现代到后后现代）。
这种变化实际上代表了一种倒退——因为“后”并不代表“超越”，而仅仅代表“之后”。
在当代先进的建筑师中两个最大的力量，“Dutch派”和“Parametric派”，“Dutch派”算是一种简称——代表库哈斯和他的模仿者及追随者们。
他们的作品建立在差异的人类特性和弱点之上，喜欢寻找已知社会和系统的漏洞，然后进行反向的设计，并且喜欢用大量的统计学数据和量化的研究来兜售他们机智的结果。
而另外一种建筑学的力量可以称为“Parametric派”，或是”Parametric Design”(参数化设计）。
在这里有必要先介绍一下非线性建筑的概念，非线性建筑人们往往忽视最普通的自然现象，比如自然界中的万物都是非规则的形状便是一例。
参数化设计
0 引言
SolidWorks是一款适用于Windows环境的三维机械设计软件，以参数化和特征造型技术著称，具有丰富的零件建模功能。
与SolidWorks的设计功能相比，其标准件图库Toolbox中有轴承、螺栓和凸轮等系列零件可供调用，但缺少齿轮类系列零件，而且绘图模块中没有绘制各种齿轮的功能。
目前，对圆柱齿轮已有大量的参数化研究，但对锥齿轮的参数化研究还很少。
直齿锥齿轮是机械工业中广泛使用的，用于传递两相交轴之间运动和动力的重要基础零件。
以SolidWorks为平台开发直齿锥齿轮参数化设计系统可有效地缩短设计周期，提高设计效率。
1 参数化设计原理
参数化设计是将系列化、通用化和标准化的定型产品中随产品规格不同而变化的参数用相应的变量代替，通过对变量的修改，从而实现同类结构机械零件设计的参数化。
在SolidWorks中，机械零件参数化设计主要通过两种方法实现：
一是利用在内嵌的Excel工作表中指定参数，创建多个不同配置的零件或装配体；
二是利用编程语言作为开发工具，对SolidWorks进行二次开发，用程序实现参数化设计。
本文采用第二种方法对直齿锥齿轮进行参数化设计。
VB是一种支持OLE和COM技术的编程语言，具有功能齐全、易学易用等特点，所以本文采用VB作为SolidWorks的二次开发工具。
其基本原理是：通过对零件的结构和建模特征分析，用方程式约束有关联的尺寸，运用添加几何关系的方法建立模板模型。
根据模型信息建立参数间关联与约束，将其特征尺寸转化为参数化变量。
VB程序获取设计变量，进而建立由设计变量驱动的零件族。
通过修改VB用户界面窗口输入的参数值自动生成新的三维模型。
参数化设计基础知识点总结

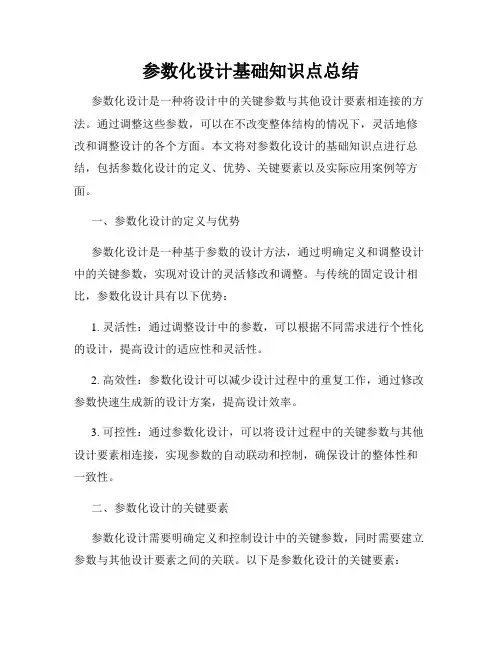

参数化设计基础知识点总结参数化设计是一种将设计中的关键参数与其他设计要素相连接的方法。
通过调整这些参数，可以在不改变整体结构的情况下，灵活地修改和调整设计的各个方面。
本文将对参数化设计的基础知识点进行总结，包括参数化设计的定义、优势、关键要素以及实际应用案例等方面。
一、参数化设计的定义与优势参数化设计是一种基于参数的设计方法，通过明确定义和调整设计中的关键参数，实现对设计的灵活修改和调整。
与传统的固定设计相比，参数化设计具有以下优势：1. 灵活性：通过调整设计中的参数，可以根据不同需求进行个性化的设计，提高设计的适应性和灵活性。
2. 高效性：参数化设计可以减少设计过程中的重复工作，通过修改参数快速生成新的设计方案，提高设计效率。
3. 可控性：通过参数化设计，可以将设计过程中的关键参数与其他设计要素相连接，实现参数的自动联动和控制，确保设计的整体性和一致性。
二、参数化设计的关键要素参数化设计需要明确定义和控制设计中的关键参数，同时需要建立参数与其他设计要素之间的关联。
以下是参数化设计的关键要素：1. 参数定义：明确设计中的关键参数，包括尺寸、角度、比例等，为后续的参数化调整和关联提供基础。
2. 参数关联：建立参数与其他设计要素之间的关联关系，确保参数的调整能够影响到整体设计，实现参数的传递和联动。
3. 参数调整：通过修改参数的数值，实现对设计的灵活调整和修改，尝试不同参数组合下的设计方案。
4. 参数控制：控制参数的范围和取值，确保设计的合理性和可控性，避免出现无效或不可行的设计方案。
三、参数化设计的实际应用案例参数化设计广泛应用于各个领域的设计中，以下是一些实际应用案例的介绍：1. 建筑设计：参数化设计在建筑设计中的应用较为常见，可以通过调整参数快速生成不同形状和尺寸的建筑方案，提高设计效率和灵活性。
2. 产品设计：参数化设计可以应用于产品的形状设计、结构设计等方面，通过调整参数实现产品的个性化设计和快速迭代。
个性化需求下的产品参数化设计方法理论研究

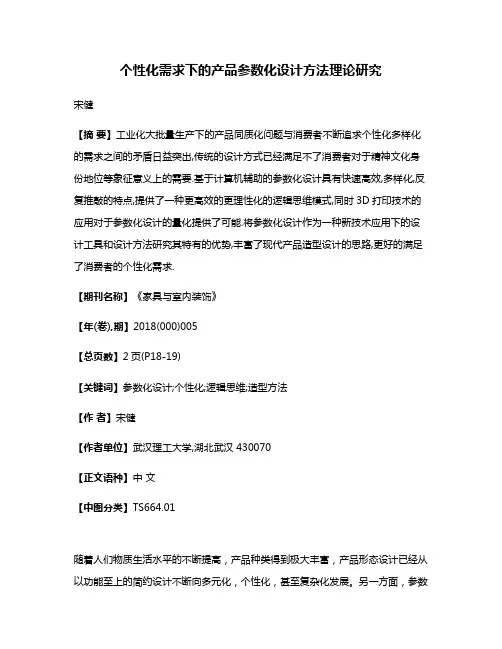

个性化需求下的产品参数化设计方法理论研究宋健【摘要】工业化大批量生产下的产品同质化问题与消费者不断追求个性化多样化的需求之间的矛盾日益突出,传统的设计方式已经满足不了消费者对于精神文化身份地位等象征意义上的需要.基于计算机辅助的参数化设计具有快速高效,多样化,反复推敲的特点,提供了一种更高效的更理性化的逻辑思维模式,同时3D打印技术的应用对于参数化设计的量化提供了可能.将参数化设计作为一种新技术应用下的设计工具和设计方法研究其特有的优势,丰富了现代产品造型设计的思路,更好的满足了消费者的个性化需求.【期刊名称】《家具与室内装饰》【年(卷),期】2018(000)005【总页数】2页(P18-19)【关键词】参数化设计;个性化;逻辑思维;造型方法【作者】宋健【作者单位】武汉理工大学,湖北武汉 430070【正文语种】中文【中图分类】TS664.01随着人们物质生活水平的不断提高，产品种类得到极大丰富，产品形态设计已经从以功能至上的简约设计不断向多元化，个性化，甚至复杂化发展。
另一方面，参数化设计作为计算机技术不断发展的产物，为产品造型设计提供了新的方法与路径，给产品造型带来了更大的自由空间。
参数化设计在建筑设计，工业设计，服装设计等领域都已经有了很多成功的案例。
1 参数化设计概述参数化设计是一种将影响设计结果的主要因素看做是设计过程中的参数，并以某种逻辑关系把他们组织到一起，借助于计算机编程和软件形成参数模型，通过计算得到输出结果即产品形态的设计方法[1-2]。
参数中有些因素是可变的，就是参变量，有些参数是固定不变的。
这样在设计过程中通过修改影响设计因素的参数值，经过重新计算就可以立刻生成一套新的设计方案。
参数化设计的核心是其各元素间的关联性和逻辑性，即构建一个与设计结果相关联的参数模型。
这类模型可以进行直观快捷的交互操作，任意修改参数变量，方便设计师不断进行方案的优化。
参数化设计由于其体量大，算法复杂，很多结构细节在体量放大后才能解决，因此目前主要在大型建筑设计上运用。
SolidEdge参数化设计原理与实践
SolidEdge参数化设计原理与实践schulton2004年12月目录概述 (3)变量化初探 (3)快速浏览变量化设计过程 (8)原理 (12)特征造型 (13)变量化造型 (13)变量表 (14)变量表说明 (16)变量表功能 (18)更新链接 (19)同级变量 (19)使用函数 (20)实例1：标准件设计 (23)实例2：设置关键变量 (31)实例3：调用外部数据 (35)实例4：同级变量 (38)实例5：外部函数 (41)实例6：变量链接 (47)概述参数化、变量化技术是提高工程设计质量和效率的重要手段。
所谓变量化设计是通过将变量关联起来，驱动整个CAD模型，从而达到快速完成设计的目的。
本文主要介绍SolidEdge变量化设计的思路、步骤、技巧，变量表的功能，以及在不同的工作环境中进行变量化设计。
同时，介绍怎样将参数化设计模型添加到PTCAD系统中，从而不断地扩充JNPTCAD系统的设计范围。
变量化初探SolidEdge的草图设计环境中提供了变量化设计的工具。
变量化技术是提高工程设计质量与效率的重要手段。
通过变量设置，能够确保尺寸关联、实现驱动尺寸、建立函数公式，而且修改也非常简单。
变量驱动设计，就是允许对模型进行反复的编辑，设计者可以试探不同的设计方案或生成不同的版本，对模型的编辑可以简单地通过改变其中的关系、数值就能够完成。
草图变量化是实现整个模型变量化的基础。
本节描述是以示例的形式介绍Solid Edge变量化设计的实用性、高效性、易操作性。
有关变量化设计的更深层次的内容见后续章节。
本示例将对图1-1所示的草图进行变量化，通过设置变量—长度“Length”、外径“Diameter”来驱动草图。
操作步骤：1.新建零件文件，使用草图命令进入草图设计环境。
2.绘制图1-1所示的轮廓，注意已使用的几何关系以及尺寸标注。
3.修改变量：选中尺寸“200”，单击鼠标右键，弹出快捷菜单如图1-2所示。
三维参数化设计探究——参数化方法论
三维参数化设计探究（一）—参数化方法论摘要：如今企业开发新产品时，零件模型的建立及出图的速度是决定整个产品开发效率的关键。
在企业的产品的开发到一定时期，很多的设计经过实际验证分析后，一些产品的大致特征已经确定，这时企业就希望能将该类产品系列化、参数化及标准化。
于是，将模型设计中定量化的参数变量化就成了一个有效的方式，而这恰恰是参数化设计的本质意义。
本文阐述了基于三维的参数化设计，所使用软件为SolidWorks,介绍了SolidWorks参数化设计的两种类型，并且分析了二者的优缺点及所需技能，特别对通过软件功能实现参数化进行了详细介绍。
让企业设计时能减少相应的时间提高效率。
关键词：三维模型、变量化、参数化设计、SolidWorks^南京东岱、效率。
参数化设计的概述参数化造型技术又称初次驱动几何技术，是指用几何约束、工程约束关系来说明产品模型形状特征从而设计出所需形状或功能上具有相似性的设计方案。
对于产品而言，无论多么复杂的模型，都可以分解成有限数量的构成特征，而每一种构成特征，都可以用有限的参数完全约束。
参数化设计方法就是将模型中的定量信息变量化，使之成为任意调整的参数。
对于变量化参数赋予不同数值，就可得到不同大小和形状的零件模型。
目前的主流三维软件均支持参数化设计。
参数化设计的本质是在可变参数的作用下，系统能够自动维护所有不变的参数。
因此，建立在模型中的各种约束，体现的就是设计者的意图及思路。
参数化设计可以大大提高工程师的设计效率，加快产品更新速度，助力企业抢占先机。
参数化设计的关键参数化实体造型关键是几何约束、工程约束及参数化几何模型的建立，其中最关键的是参数化几何模型的建立。
此外，几何约束包括了结构约束和尺寸约束。
结构约束指几何元素之间的相互约束关系，如平行、垂直、重合、相切、对称等; 尺寸约束指通过标注尺寸进行约束，如标注距离尺寸、半径尺寸、角度尺寸等。
辑上的关系来表示。
参数化设计的类型(a)直接式：人机交互法(1 )概念设计者通过用户界面直接对图形进行操作，而不必理会计算机内部处理方式。
CAD参数化设计知识点
CAD参数化设计知识点CAD（计算机辅助设计）是一种广泛应用于工程领域的设计工具，它能够帮助工程师们更高效地进行设计和仿真。
而在CAD的设计过程中，参数化设计是一项非常重要的技术，它可以大大提高设计的灵活性和可重复性。
下面将介绍CAD参数化设计的相关知识点，以帮助读者更好地理解和应用于实践中。
一、参数化设计的概念与原理参数化设计是指通过设定和控制设计模型中的参数，以实现对设计参数的关联和调整。
通过设定参数的数值或表达式，我们可以改变设计模型的尺寸、形状、位置等属性，而不需要重新绘制或修改设计。
参数化设计的原理主要是通过建立参数与设计模型之间的关联方程，根据参数的变化自动更新设计模型。
二、参数化设计的优势1. 提高设计的灵活性：参数化设计可以灵活地调整设计模型的尺寸、形状和结构，以满足不同的设计要求和变化的工程条件。
2. 提高设计的可重复性：通过参数化设计，我们可以轻松地创建多个类似的设计模型，并对它们进行批量修改和控制。
3. 提高设计效率：相比传统手工设计，参数化设计可以大大减少设计时间和劳动力成本，提高设计效率。
4. 促进设计的优化：参数化设计可以帮助工程师们更方便地进行设计分析和优化，通过多次调整参数实现最佳设计方案的确定。
三、参数化设计的应用范围参数化设计在工程领域有着广泛的应用，尤其适用于产品设计、结构设计、流体分析等方面。
以下是几个常见的应用范例：1. 产品设计：通过参数化设计，可以快速生成产品的各种不同尺寸和配置，满足不同客户需求。
2. 结构设计：参数化设计可以帮助工程师进行结构的拓扑优化、材料选择和强度分析等工作。
3. 流体分析：通过参数化建模和仿真，可以进行流体领域中的传热、流动和压力等相关研究。
4. 自动化设计：将参数化设计与工艺规则相结合，可以实现自动化的设计和生产流程。
四、参数化设计的工具与技术在CAD软件中，参数化设计可以通过各种工具和技术实现。
以下列举了几个常用的工具与技术：1. 特征建模：通过建立与设计模型特征相关的参数和规则，实现对设计模型的自动更新和调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
参数化设计相关理论
参数化设计是一种基于参数化建模的设计方法，是近年来在工程设计
领域中逐渐兴起的一种新型设计方法。
参数化设计的核心思想是通过定义
不同的设计参数和设计变量，并根据参数之间的关系来进行设计，从而实
现灵活、高效、可复用的设计过程。
参数化建模理论：
参数化建模是指通过将设计参数与模型进行关联，通过改变参数的值
来实现对模型的快速调整和变型。
参数化建模的核心是建立参数与模型之
间的关系，将参数的变化传递给模型，从而实现对模型的自动更新。
参数
化建模理论主要包括两个方面的内容：参数化建模方法和参数化建模技术。
参数化建模方法主要有几何参数化建模方法和参数模型化建模方法两种。
几何参数化建模方法主要是通过对几何形状的参数进行建模和描述，
通过改变几何参数的值来实现设计的改变。
参数模型化建模方法则是通过
对模型的功能参数进行建模和描述，通过改变功能参数的值来实现设计的
改变。
参数化建模技术主要包括几何参数化建模技术和表达式参数化建模技
术两种。
几何参数化建模技术主要是通过引入几何约束和关系，将模型上
的点、线、面等几何元素与参数进行关联，从而实现模型的参数化建模。
表达式参数化建模技术则是通过建立变量与模型之间的关系，通过对变量
进行赋值来实现模型的参数化建模。
参数优化理论：
参数优化是指通过定义适应度函数和约束条件，以优化求解算法为基础，通过求解适应度函数的最大值或最小值来实现对设计参数的优化。
参
数优化的核心是寻找一个最优解或次优解，使得设计参数在给定约束条件
下能够达到最好的性能指标。
常用的参数优化方法包括遗传算法、粒子群算法、模拟退火算法等。
这些方法通过不断迭代和过程中对参数进行调整和更新，从而逐步优化设
计的参数，找到最优解。
参数驱动设计理论：
参数驱动设计是指将设计过程和设计参数之间建立起一种自动化的关系，并将参数的变化引导到设计过程中，从而实现设计的快速调整和优化。
参数驱动设计是基于参数化建模和参数优化理论的基础上发展起来的一种
设计理论。
参数驱动设计的核心是将设计过程与设计参数进行绑定，通过改变设
计参数的数值，实现设计的快速调整和变型。
参数驱动设计的基本原理是
通过定义设计参数和设计变量，并建立它们之间的关系，将参数的变化传
递给设计过程中的各个环节，实现对设计的影响和控制。
总结起来，参数化设计是一种基于参数化建模、参数优化和参数驱动
设计理论的设计方法。
它通过对设计参数和设计变量进行定义和关联，实
现设计的快速调整和优化。
参数化设计在提高设计效率、降低设计成本和
加快产品开发周期等方面具有重要的应用价值。
随着计算机技术和仿真技
术的不断发展，参数化设计将在工程设计领域中起到越来越重要的作用。
