基于PLC的交通红绿灯控制系统
基于plc的交通信号灯控制系统
基于plc的交通信号灯控制系统随着城市交通的日渐拥堵，如何高效地控制车辆行驶已经成为各个城市管理部门面临的重要问题之一。
交通信号灯控制系统就是这样一个能够有效管理城市道路流量的关键性系统，它能够保证城市交通的有序性和安全性。
本文将探讨基于PLC 的交通信号灯控制系统的关键技术和应用，并提供一些实用的建议。
一、PLC的定义和特点PLC是可编程逻辑控制器的英文缩写，主要用于对生产线的自动化进行控制。
PLC的特点主要如下：1. 单元化结构：PLC是由多个模块组成的，它们的连接可以通过接头进行实现，这使得PLC在故障排查和升级换代补充等方面具有非常高的灵活性。
2. 可编程性：PLC是一种具有可编程性质的控制器，它可以通过编写软件控制逻辑来完成不同的任务。
这个特点无疑给PLC带来了灵活性和处理许多任务的能力。
3. 开放性：PLC在不同设备之间的通信上没有固定界面，因此可以与各类设备进行通信和控制，从而为企业实现自动化工厂的高效运行打下了基础。
二、基于PLC的交通信号灯控制系统的优势交通信号灯控制系统是一种广泛应用的城市管理系统，它可以改善城市交通状况，保障公众出行的安全和便捷。
在传统的交通信号灯控制系统中，信号灯的控制主要依靠人工控制，这种方式存在控制不准确，响应时间慢等问题。
而基于PLC的交通信号灯控制系统具有以下明显优势：1. 灵敏度高：基于PLC的交通信号灯控制系统具有非常高的信号响应速度，它可以迅速捕捉到交通状况的变化，并做出快速的响应。
这使得交通信号灯控制系统在处理大量车辆流量时非常可靠。
2. 稳定性高：PLC控制器具有非常高的抗干扰能力和系统稳定性，这使得交通信号灯控制系统能够稳定工作长时间，从而降低了故障发生的概率。
3. 操作简便：基于PLC控制器实现交通信号灯控制系统还具有操作简便的特点，用户可以通过简单的鼠标操作和编程即可实现信号灯的控制，这降低了操作难度和工作量。
三、基于PLC的交通信号灯控制系统的实现基于PLC的交通信号灯控制系统采用模块化结构，主要分为PLC控制器模块、输入输出模块、CPU模块、显图片和其它相关模块。
基于PLC的智能交通灯控制系统
谢谢观看
10、经济性：基于PLC的智能交通灯控制系统具有较高的经济性。首先，PLC 作为一种通用控制器，具有较低的采购成本；其次，系统的维护成本较低，因 为PLC具有较长的使用寿命和较低的故障率；此外，系统的扩展性和灵活性较 强，可以随着城市的发展逐步升级和扩展。
参考内容
随着城市化进程的加速和人们对交通安全的需求不断提升，智能交通系统的设 计变得越来越重要。其中，交通灯控制系统是智能交通系统的重要组成部分， 它能够有效地指挥车辆和行人的通行，提高交通效率，减少交通拥堵和交通事 故的发生。本次演示将介绍一种基于PLC（可编程逻辑控制器）的智能交通灯 控制系统设计。
基于PLC的智能交通灯控制系 统
目录
01 一、PLC概述
03 参考内容
02 二、系统构成与功能
随着城市化进程的加速和人们对交通安全的日益，智能交通系统成为了现代城 市不可或缺的一部分。其中，交通灯控制系统是智能交通系统的重要组成部分， 它能够有效地指挥车辆和行人的通行，提高交通效率，减少交通事故。基于 PLC的智能交通灯控制系统是一种高效、可靠、灵活的解决方案，在城市交通 管理中发挥着越来越重要的作用。
6、节能环保：系统能够根据道路交通状况自动调整信号灯的亮灭时间，减少 电能消耗，实现节能环保。同时，采用LED等新型光源也能够降低环境污染。
7、多种控制方式：系统支持手动控制、自动控制以及半自动控制等多种控制 方式，满足不同情况下的使用需求。手动控制适用于设备调试和应急情况处理； 自动控制适用于日常交通管理；半自动控制则适用于部分交通路口或特定区域 的交通管理。
3、数据处理：系统能够实时采集并处理交通数据，包括车辆和行人的流量、 速度等信息，为交通管理部门提供决策依据。
4、远程管理：系统可以通过通信模块实现与上位机的数据传输，便于交通管 理部门进行远程监控和管理。
基于PLC十字路口交通灯的控制系统的设计
基于PLC十字路口交通灯的控制系统的设计智能化交通管理的新篇章随着城市化进程的加快，交通拥堵问题日益严重，给人们的出行带来了极大的不便。
为了解决这一问题，基于PLC（可编程逻辑控制器）的十字路口交通灯控制系统应运而生。
本文将详细介绍基于PLC十字路口交通灯控制系统的设计原理、方法和实际应用，以期为智能化交通管理提供有益的参考。
首先，我们需要了解PLC的基本概念。
PLC是一种可编程逻辑控制器，具有高度可靠性、灵活性和可扩展性。
它可以根据用户的编程逻辑对输入信号进行处理，并输出控制信号，实现对设备的自动控制。
在十字路口交通灯控制系统中，PLC可以实现对交通灯的精确控制，提高交通流的效率。
基于PLC十字路口交通灯控制系统的设计主要包括以下几个方面：1. 系统硬件设计：硬件设计是PLC控制系统的基础。
在硬件设计中，需要选择合适的PLC型号、输入输出模块、电源模块等，以满足系统的功能和性能要求。
此外，还需要考虑系统的抗干扰能力，确保在复杂的电磁环境中稳定工作。
2. 系统软件设计：软件设计是PLC控制系统的核心。
在软件设计中，需要编写PLC的梯形图程序，实现对交通灯的控制逻辑。
梯形图程序应能够根据输入信号的变化，自动调整交通灯的亮灭状态，实现交通流的优化。
3. 系统集成与调试：系统集成是将PLC控制系统与其他交通设施（如交通信号灯、摄像头等）相结合的过程。
在系统集成中，需要确保PLC控制系统与其他设施的正常通信和数据交换。
调试则是确保PLC控制系统按照预期工作，包括功能测试、性能测试等。
在实际应用中，基于PLC十字路口交通灯控制系统具有以下优势：1. 高度可靠性：PLC具有高度可靠性，能够在恶劣的环境下稳定工作，确保交通灯控制系统的正常运行。
2. 灵活性：PLC控制系统易于编程和修改，可以根据实际交通需求调整交通灯的控制策略。
3. 可扩展性：PLC控制系统具有良好的可扩展性，可以随时增加或减少控制功能，适应不断变化的交通需求。
基于PLC的十字路口智能交通灯控制系统的设计
基于PLC的十字路口智能交通灯控制系统的设计城市道路交错分布，交通灯是城市交通的重要指挥系统。
交通信号灯作为管制交通流量、提高道路通行能力的有效手段，对减少交通事故有明显效果。
可编程控制器PLC作为工业用的计算机，在工业自动化中的地位极为重要。
其具有小型化、价格低、可靠性高等特点，在各个行业也得到了广泛应用。
本文基于PLC的十字路口智能交通灯控制系统，构成十字路口带倒计时显示交通信号灯的电气控制以及该系统软、硬件设计方法。
实验证明该系统实现简单、经济，能够有效地疏导交通，提高交通路口的通行能力。
1、设计系统简介系统上电后，交通指挥信号控制系统由两个按钮控制。
启动按钮按下，交通指挥系统开始按常规正常控制功能工作，按照如图1所示的工作时序周而复始、循环往复工作。
南北绿灯亮25s闪3s，黄灯亮2s后南北红灯亮30s。
东西方向与南北方向相同。
正常运行时，南北向及东西向均有两位数码管倒计时显示牌同时显示相应的指示灯剩余时间值。
系统主要实现十字路口交通灯数码显示控制和显示时间智能调节两大功能。
图1十字路口交通灯正常工作时序2、硬件系统设计2．1、元器件选用FX系列PLC拥有无以企及的速度、高级的功能逻辑选件以及定位控制等特点。
FX2N 系列是三菱PLC的FX家族中最先进的系列，具有高速处理及可扩展大量满足单个需要的特殊功能模块等特点;FX2N是从16路到256路输入/输出的多种应用的选择方案。
这里选用的是FX2N-80MＲ-D基本单元，带40点输入/40点继电器输出，选用额定电压12V、额定电流25mA（每段）高亮的共阴极两位25．4cm七段数码管;供电直接使用DC12V/25mA电源供电。
选用直径200mm的圆形LED点阵，左边红、绿、黄灯额定电压DC12V，额定电流4．2A，额定功率50W，直接采用DC12V/4．2A电源供电。
各控制信号说明如表1所示。
SB2按下时，接点断开，停止工作。
按下SB3时，七段数码管显示“00”。

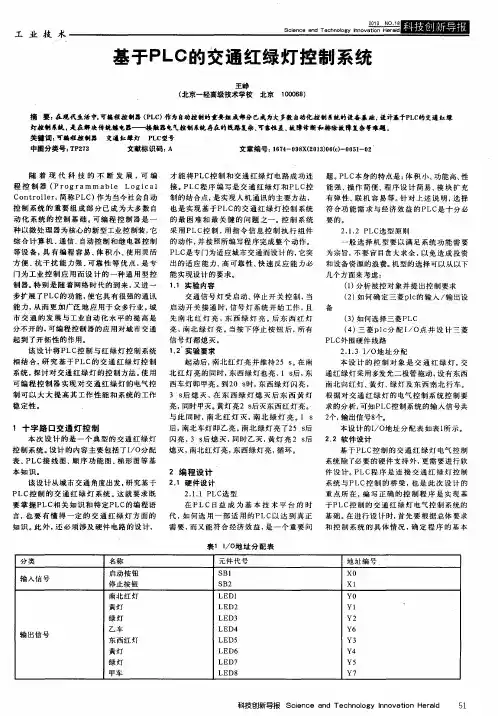

基于PLC的交通红绿灯控制系统
随 着 现 代 科 技 的 不 断 发 展 ，可 编 才 能 将 Ｐ Ｌ Ｃ控 制 和 交 通 红 绿 灯 电 路成 功 连 题 。 Ｐ Ｌ Ｃ 本身 的 特点 是 ： 体 积小、 功 能高 、 性 程控制器 （ Ｐ ｒ ｏ ｇ ｒ ａ ｍｍ ａ ｂ１ ｅ Ｌ ｏ ｇ ｉ Ｃ ａ ｌ 接。 Ｐ Ｌ Ｃ 程 序编写是交通红绿灯 和Ｐ Ｌ Ｃ 控 能 强、 操作简便、 程 序设 计 简 易 、 模 块 扩 充 Ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｌ ｅ ｒ ， 简称Ｐ Ｌ Ｃ ） 作 为 当今 社 会 自动 制 的结 合 点， 是 实 现人 机 通 讯 的 主要 方 法 ， 有弹性、 联机容易等。 针 对上 述 说 明 ， 选 择 控 制 系统 的 重 要 组 成 部 分 已成 为 大 多数 自 动 化系统 的控制 基础。 可 编 程 控 制 器 是 一 也 是 实现 基于 Ｐ Ｌ Ｃ的交 通 红 绿 灯 控 制 系统 符 合功 能 需 求 与 经济 效 益 的Ｐ ＬＣ 是 十 分 必 的最困难和 最关键 的问题之一。 控 制 系 统 要 的 。
门 为 工业 控 制 应 用 而 设 计 的 一种 通 用 型控 能 实 现设 计 的 要求 。
（ ２ ） 如何确定三菱ｐ ｌ ｃ 的输入／ 输 出设 能力， 从 而 更 加 广 泛 地 应 用 于 众 多行 业 。 城 启 动 开 关 接 通 时 ， 信号 灯 系统 开 始 工 作 ， 且 备 市 交 通 的 发 展 与工业 自动 化 水 平 的 提 高 是 先 南 北 红 灯 亮 ， 东 西绿灯 亮。 后 东 西 红 灯 （ ３ ） 如何选 择 三菱 Ｐ Ｌ Ｃ 分不 开 的 ， 可 编 程 控制 器的 应 用对 城 市交 通 亮 ， 南 北 绿 灯 亮 。当按 下 停 止 按 钮 后 ， 所 有 起 到 了开 拓 性 的作用 。 相 结合， 研 究基于Ｐ ＬＣ的 交 通 红 绿 灯 控 制 系统 ， 探 讨对 交通 红绿 灯 的 控 制 方法 。 使 用 信 号 灯 都熄 灭 。 起 动后 ， 南 北 红 灯 亮 并 维 持２ ５ ｓ 。 在 南 该设计 将Ｐ Ｌ Ｃ 控 制 与红 绿 灯 控 制 系统 １ ． ２ 实验 要求 （ ４ ） 三 菱ｐ ｌ ｃ 分配 Ｉ ／ ｏ点 并 设 计 三 菱
基于PLC的十字路口交通灯控制系统
.可编程技术课程设计（2015—2016学年第二学期）基于PLC的十字路口交通灯控制系统*名：**学号：************专业：测仪1班指导老师：成绩评定：2016年6月30日摘要 (1)绪论 (2)目的和要求 (3)方案的论证 (3)PLC介绍 (3)实验原理 (4)系统程序设计 (7)调试过程及结果分析 (8)结果分析 (9)元器件清单 (10)实验心得 (11)参考文献 (12)本次课程设计用三菱FX1N-60MR可编程控制器控制完成十字路口交通灯正常工作。
系统实现“正常时序控制”及“急车强通控制”两种控制方式。
正常时序控制要求:当起动开关接通时，信号灯系统开始工作，先南北红灯亮，东西绿灯亮，南北红灯亮维持8s，在南北红灯亮的同时东西绿灯也亮，并维持4s，4s 延时到，东西绿灯闪亮，绿灯闪亮2s，东西黄灯亮，并维持2s，2s延时到，东西黄灯熄，东西红灯亮，同时南北红灯熄，南北绿灯亮。
东西红灯亮维持8s，南北绿灯亮维持4s，4s延时到，南北绿灯闪亮2s后熄灭，南北黄灯亮，并维持2s。
2s延时到，南北黄灯熄，南北红灯亮，同时东西红灯熄，东西绿灯亮，开始第二周期的动作，以后周而复始地循环。
关键字：交通灯；PLC；编程随着我国经济的飞速发展，城市人口越来越多，居民出行次数和机动车拥有量不断增加，城市道路拥挤、车流量不均衡等问题日趋严重。
人们经常会为道路拥挤、交通秩序混乱、出行时间过长等城市交通问题倍感苦恼，例如：绿灯方向几乎没有什么车辆,而红灯方向却排着长队等候通过。
因此提高城市路网的通行能力、实现道路交通的科学化管理迫在眉睫，如何才能保持城市交通的安全便捷、高效畅通和绿色环保，已成为政府政策规划的一个重点问题。
通过对十字路口交通灯控制系统的设计与制作，使我们进一步巩固和加深了对所学的基础理论、基本技能和专业知识的认识掌握。
同时也培养自身综合运用所学过的基础理论、基础知识和基本技能进行分析和解决实际问题的能力，更使我们受到了PLC系统开发的综合训练，从而能够使我们进行PLC系统设计和实施，并且掌握典型自动控制系统的工作原理和设计思路。
基于PLC的交通信号灯控制设计
基于PLC的交通信号灯控制设计随着城市交通的发展和交通工具的增多，交通信号灯在城市的道路中起到了至关重要的作用，为交通安全提供了保障和规范。
为了确保交通信号灯的稳定和可控性，设计一套基于PLC的交通信号灯控制系统已成为当今一种重要的解决方案。
一、PLC控制器的概述PLC全称可编程序控制器，是一种专业化的数字运算电路，通过执行预编程的指令序列，控制工业过程中机械或电气设备的自动化操作。
PLC执行的指令通常会涉及输入/输出端口的控制，模拟信号的处理，以及对数字逻辑或运动控制的控制等。
二、基于PLC的交通信号灯控制方案1. 控制器的选取在交通信号灯控制的设计中，选取一个合适的PLC控制器是至关重要的。
而一个好的PLC控制器不仅要能够支持高速、稳定、可靠的运行，还要能够兼容现场设备和各种不同类型的传感器和执行器。
2. 信号灯的输入输出设置基于PLC控制器的交通信号灯控制，需要先设定信号灯输入输出端口的参数，包括交通信号灯工作周期、灯的数量、工作时间等参数。
此外，还需要配置与灯相对应的传感器类型和灯的类型，确保交通信号灯可以以正确的方式反应各种不同的路况。
3. 交通规则的实时处理在进行交通信号灯控制之前，需要首先识别车辆和行人通过灯的方式，然后实时处理这些信息。
此时，PLC控制器可以通过自动处理数据的方法，来按照规定的时间间隔，自动计算灯的开启和关闭时间，给出灯的控制指令。
4. 灯亮顺序的控制基于PLC的交通信号灯控制设计需要考虑经过的车辆和人的数量，以控制不同方向灯的开闭，来保障这些交通参与者的安全和使用。
灯的开闭都应该是有序的，例如，左转灯应该在直行灯之前亮，直行灯应该在红灯之前亮。
5. 车辆监测与指令下达当车辆进入路口时，传感器会对车辆进行监测，随后，PLC控制器会根据已经设定的路况和时序规则，下达交通信号灯的各种指令，包括开关、闪烁等。
三、总结基于PLC的交通信号灯控制设计可以减少人工操作的漏失，确保信号灯的规律、精准，以更好地维护交通规则，保障交通安全。
基于PLC控制的十字路口红绿灯信号系统(带左转)设计
基于PLC控制的十字路口红绿灯系统设计（带左转）一、十字路口红绿灯控制系统简介：本设计是针对车流量较大的十字路口信号灯控制系统，控制系统有两种模式，正常模式和减速慢行模式；白天或高峰时段采用正常的红绿灯模式，夜间少车时段可切换成减速慢行模式，双向不限行，增加流通速度。
二、运行过程简介1、系统的启动：按下启动开关K1，所有黄灯开始闪烁3秒后，自动启动正常模式；2、系统运行时，可由开关K3将信号灯系统切换成减速慢行模式，所有黄灯闪烁，红、绿灯不亮；3、减速慢行模式运行时，可由开关K4将信号灯系统切换成正常模式。
4、系统终止运行：任何状态下按下K2按钮，系统停止运行，所有信号灯熄灭。
三、可编程控制器选择及I/O点分配根据运行模式及输出要求，有4个输入点,分别是：启动K1、停止K2、切换减速慢行模式K3、切换正常模式K4；有12个输出点：东西、南北、东西左转、南北左转，四个方向，每个方向红、黄、绿灯共三个输出点，共计12个输出点。
根据输入、输出点数要求，选择具有16点输出的FX2N-32MT。
具体I/O分配表如下：四、正常模式时输出点时序状态图五、P LC外部接线图:六、程序梯形图及说明1、梯形图2、正常红绿灯模式运行过程说明：2.1正常模式启动后，东西直行绿灯Y4先亮，东西左转向Y11、南北直行Y10、南北左转向红灯Y12亮起；2.2东西直行绿灯Y4亮22秒后开始闪烁，闪烁3秒，灯灭，东西直行黄灯Y0亮起；2.3东西直行黄灯Y0亮2秒后灯灭，东西直行红灯Y13亮，东西左转绿灯Y6亮；2.4东西左转绿灯Y6亮12秒后开始闪烁，闪烁3秒，灯灭，东西左转黄灯Y2亮起；2.5东西左转黄灯Y2亮2秒后灯灭，东西左转红灯Y11亮，南北直行绿灯Y5亮；2.6南北直行绿灯Y5亮17秒后开始闪烁，闪烁3秒，灯灭，南北直行黄灯Y1亮起；2.7南北直行黄灯Y1亮2秒后灯灭，南北直行红灯Y10亮，南北左转绿灯Y7亮；2.8南北左转绿灯Y7亮12秒后开始闪烁，闪烁3秒，灯灭，南北左转黄灯Y3亮起；2.9南北左转黄灯Y3亮2秒后灯灭，东西直行绿灯Y4亮，重复步骤2.1依次循环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于PLC的交通红绿灯控制系统
摘要：在现代生活中，可编程控制器（PLC）作为自动控制的重要组成部分已成为大多数自动化控制系统的设备基础，设计基于PLC 的交通红绿灯控制系统，是在解决传统继电器——接触器电气控制系统存在的线路复杂、可靠性差、故障诊断和排除故障复杂等难题。
关键词：可编程控制器交通红绿灯PLC型号
随着现代科技的不断发展，可编程控制器（Programmable Logical Controller，简称PLC）作为当今社会自动控制系统的重要组成部分已成为大多数自动化系统的控制基础。
可编程控制器是一种以微处理器为核心的新型工业控制装，它综合计算机、通信、自动控制和继电器控制等设备，具有编程容易、体积小、使用灵活方便、抗干扰能力强、可靠性等优点，是专门为工业控制应用而设计的一种通用型控制器。
特别是随着网络时代的到来，又进一步扩展了PLC的功能，使它具有很强的通讯能力，从而更加广泛地应用于众多行业。
城市交通的发展与工业自动化水平的提高是分不开的，可编程控制器的应用对城市交通起到了开拓性的作用。
该设计将PLC控制与红绿灯控制系统相结合，研究基于PLC的交通红绿灯控制系统，探讨对交通红绿灯的控制方法。
使用可编程控制器实现对交通红绿灯的电气控制可以大大提高其工作性能和系统的工作稳定性。
1 十字路口交通灯控制
本次设计的是一个典型的交通红绿灯控制系统。
设计的内容主要包括了I/O分配表、PLC接线图、顺序功能图、梯形图等基本知识。
该设计从城市交通角度出发，研究基于PLC控制的交通红绿灯系统。
这就要求既要掌握PLC相关知识和特定PLC的编程语言，也要有懂得一定的交通红绿灯方面的知识。
此外，还必须涉及硬件电路的设计，才能将PLC控制和交通红绿灯电路成功连接。
PLC程序编写是交通红绿灯和PLC控制的结合点，是实现人机通讯的主要方法，也是实现基于PLC的交通红绿灯控制系统的最困难和最关键的问题之一。
控制系统采用PLC控制，用指令信息控制执行组件的动作，并按照所编写程序完成整个动作。
PLC是专门为适应城市交通而设计的，它突出的适应能力、高可靠性、快速反应能力必能实现设计的要求。
1.1 实验内容
交通信号灯受启动、停止开关控制，当启动开关接通时，信号灯系统开始工作，且先南北红灯亮，东西绿灯亮。
后东西红灯亮，南北绿灯亮。
当按下停止按钮后，所有信号灯都熄灭。
1.2 实验要求
起动后，南北红灯亮并维持25?s。
在南北红灯亮的同时，东西绿
灯也亮，1?s后，东西车灯即甲亮。
到20?s时，东西绿灯闪亮，3?s 后熄灭，在东西绿灯熄灭后东西黄灯亮，同时甲灭。
黄灯亮2?s后灭东西红灯亮。
与此同时，南北红灯灭，南北绿灯亮。
1?s后，南北车灯即乙亮。
南北绿灯亮了25?s后闪亮，3?s后熄灭，同时乙灭，黄灯亮2?s后熄灭，南北红灯亮，东西绿灯亮，循环。
2 编程设计
2.1 硬件设计
2.1.1 PLC选型
在PLC日益成为基本技术平台的时代，如何选用一部适用的PLC 以达到真正需要，而又能符合经济效益，是一个重要问题。
PLC本身的特点是：体积小、功能高、性能强、操作简便、程序设计简易、模块扩充有弹性、联机容易等。
针对上述说明，选择符合功能需求与经济效益的PLC是十分必要的。
2.1.2 PLC选型原则
一般选择机型要以满足系统功能需要为宗旨，不要盲目贪大求全，以免造成投资和设备资源的浪费。
机型的选择可以从以下几个方面来考虑：
（1）分析被控对象并提出控制要求
（2）如何确定三菱plc的输入/输出设备
（3）如何选择三菱PLC
（4）三菱plc分配I/O点并设计三菱PLC外围硬件线路
2.1.3 I/O地址分配
本设计的控制对象是交通红绿灯。
交通红绿灯采用多发光二极管拖动，设有东西南北向红灯、黄灯、绿灯及东西南北行车。
根据对交通红绿灯的电气控制系统控制要求的分析，可知PLC控制系统的输入信号共2个，输出信号8个。
本设计的I/O地址分配表如表1所示。
2.2 软件设计
基于PLC控制的交通红绿灯电气控制系统除了必要的硬件支持外，更需要进行软件设计。
PLC程序是连接交通红绿灯控制系统与PLC控制的桥梁，也是此次设计的重点所在，编写正确的控制程序是实现基于PLC控制的交通红绿灯电气控制系统的基础。
在进行设计
时，首先要根据总体要求和控制系统的具体情况，确定程序的基本结构，画出程序流程图，它是编程的主要依据，应尽可能地准确和详细。
然后根据流程图完成PLC控制程序的设计。
2.2.1 顺序功能图
顺序功能图是对整个控制系统的总括，准确绘制顺序功能图是完成控制程序设计的前提。
顺序功能图如图1所示。
3 结语
针对该设计中的交通红绿灯控制系统，设计中的许多功能还有待于扩展、完善。
例如没有对所控制LED灯的调光问题进行研究。
另外，系统仅限于逻辑开关量的控制，对于PLC的许多高级指令没有应用到。
以上问题有待于今后进一步研究解决。
参考文献
[1] 耿良田.PLC的现状及发展趋势[J].数字化工，2005（8）:20-22.
[2] 陈忠华.可编程控制器新谈第一讲PLC的发明和发展过程[J].自动化博览，2005（1）:94-95.
[3] 陈忠华.可编程控制器新谈第二讲PLC的定义和硬件的基本构成（一）[J].自动化博览，2005（2），86-87.
[4] 李国屏.谈PLC可编程控制器的原理和工业应用[J].宁波职业技术学院学报，2005（2）:25-27.
[5] 胡学林.可编程控制器教程[M].北京：电子工业出版社，2004：11-14.
[6] 张桂香，张至军.PLC的选型与系统配置[J].微计算机信息，2005（9）:81-83.。
