临时用电标准化图集

合集下载

施工现场临时用电配电箱标准化配置图集

施工现场临时用电配电箱标准化配置图集

施工现场临时用电配电箱标准化配置图集集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#施工现场临时用电配电箱标准化配置图集该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

一、基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

二、总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L(DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

施工现场临时用电配电箱(柜)标准化配置图集

施工现场临时用电配电箱(柜)标准化配置图集

施工现场临时用电配电箱(柜)标准化配置图集该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

一、基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

二、总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L (DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

施工现场临时用电配电箱标准化配置图集

施工现场临时用电配电箱标准化配置图集

施工现场临时用电配电箱标准化配置图集该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

一、基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

二、总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L(DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于。

临时用电标准化图集

临时用电标准化图集

第七章施工用电第一节临时用电管理1、施工现场临时用电组织设计:(1)现场勘测。

(2)确定电源进线、变电所或配电室、配电装臵、用电设备位臵及线路走向。

(3)进行负荷计算。

(4)选择变压器。

(5)设计配电系统。

①、设计配电线路,选择导线或电缆;②、设计配电装臵,选择电器;③、设计接地装臵;④、绘制临时用电工程图纸,主要包括用电工程总平面图、配电装臵布臵图、配电系统接线图、接地装臵设计图;(6)设计防雷装臵。

(7)确定防护措施。

(8)制定安全用电措施和电气防火措施。

2、临时用电安全技术要求:施工现场临时用电设备在5 台及以上或设备总量在50KW及以上的,应编制用电组织设计,必须编制安全专项方案,经总承包企业总工程师、总监理工程师、业主代表审批后方可施工。

在投入使用前,必须经方案编制人、审批人和执行人(电工班组)联合验收合格,方可投入使用。

3、电工及用电人员:(1)电工必须经国家现行标准考核合格后,持证上岗;其他用电人员必须通过相关安全教育培训和技术交底,考核合格后方可上岗。

①、使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品,并检查电气装臵和保护设施,严禁设备带“病”运转。

②、保管和维护所用设备,发现问题及时报告解决。

③、暂时停用设备的开关箱必须分断电源隔离开关并关门上锁。

(2)安装、巡检、维修或拆除临时用电设备和线路,必须由电工完成并应有人监护;电工等级应同工程的难易度和技术复杂性相适应(分低压、高压持证电工)。

4、临时用电管理档案:详见附表(1)临时用电组织设计的资料。

(2)修改后临时用电组织设计的资料。

(3)临时用电技术交底资料。

(4)临时用电工程检查验收表。

(5)电气设备的试、检验凭单和调试记录。

(6)接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录。

(7)定期检(复)查表。

(8)电工安装、巡检、维修、拆除工作记录。

图7-1 临时用电管理档案第二节外电线路及电气设备防护图7-2 外电防护示意图1、在建工程不得在高、低压线路正下方施工,高、低压线路下方不得搭设作业棚建造生活设施或堆放构件、架具、材料及其它杂物等。

建筑施工现场临时用电配电箱标准化图集

建筑施工现场临时用电配电箱标准化图集

施工现场临时用电配电箱(柜)标准化配置图集,该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

1基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

2总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配置DZ20L (DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

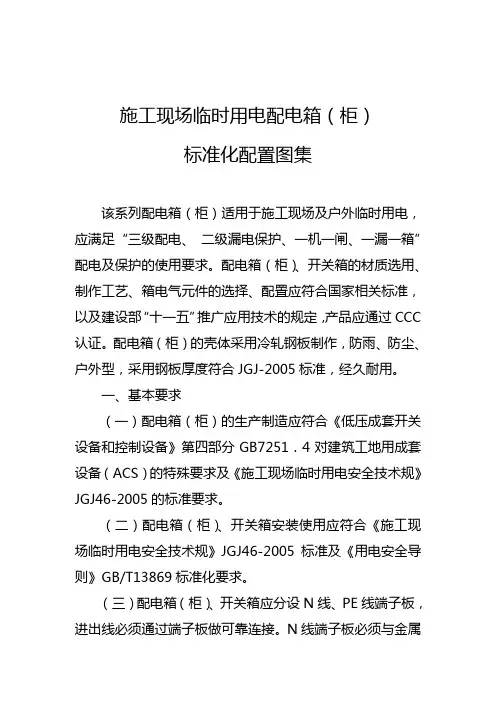

施工现场临时用电配电箱(柜)标准化配置图集

施工现场临时用电配电箱(柜)标准化配置图集

施工现场临时用电配电箱(柜)标准化配置图集该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC 认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

一、基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

二、总配电箱(柜)设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L(DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

施工现场临时用电配电箱(柜)图集

施工现场临时用电配电箱(柜)图集

施工现场临时用电配电箱(柜)标准化配置图集(一)该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC 认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

一、基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/4048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

二、总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L(DZ15L)或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S,最好选用额定漏电动作电流100-200mA,额定漏电动作时间大于0.1S,其动作时间为延时动作型。

施工现场临时用电配电箱(柜)-标准化配置图集

施工现场临时用电配电箱(柜)-标准化配置图集

施工现场临时用电配电箱(柜) 标准化配置图集该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ—2005标准,经久耐用。

一、基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46—2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接.PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及JGJ46—2005标准的产品,并符合建设部“十一五”推广应用技术要求。

二、总配电箱(柜)内设400A—630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A—250A透明塑壳断路器,配备DZ20L(DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第七章施工用电第一节临时用电管理1、施工现场临时用电组织设计:(1)现场勘测。

(2)确定电源进线、变电所或配电室、配电装臵、用电设备位臵及线路走向。

(3)进行负荷计算。

(4)选择变压器。

(5)设计配电系统。

①、设计配电线路,选择导线或电缆;②、设计配电装臵,选择电器;③、设计接地装臵;④、绘制临时用电工程图纸,主要包括用电工程总平面图、配电装臵布臵图、配电系统接线图、接地装臵设计图;(6)设计防雷装臵。

(7)确定防护措施。

(8)制定安全用电措施和电气防火措施。

2、临时用电安全技术要求:施工现场临时用电设备在5 台及以上或设备总量在50KW及以上的,应编制用电组织设计,必须编制安全专项方案,经总承包企业总工程师、总监理工程师、业主代表审批后方可施工。

在投入使用前,必须经方案编制人、审批人和执行人(电工班组)联合验收合格,方可投入使用。

3、电工及用电人员:(1)电工必须经国家现行标准考核合格后,持证上岗;其他用电人员必须通过相关安全教育培训和技术交底,考核合格后方可上岗。

①、使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品,并检查电气装臵和保护设施,严禁设备带“病”运转。

②、保管和维护所用设备,发现问题及时报告解决。

③、暂时停用设备的开关箱必须分断电源隔离开关并关门上锁。

(2)安装、巡检、维修或拆除临时用电设备和线路,必须由电工完成并应有人监护;电工等级应同工程的难易度和技术复杂性相适应(分低压、高压持证电工)。

4、临时用电管理档案:详见附表(1)临时用电组织设计的资料。

(2)修改后临时用电组织设计的资料。

(3)临时用电技术交底资料。

(4)临时用电工程检查验收表。

(5)电气设备的试、检验凭单和调试记录。

(6)接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录。

(7)定期检(复)查表。

(8)电工安装、巡检、维修、拆除工作记录。

图7-1 临时用电管理档案第二节外电线路及电气设备防护图7-2 外电防护示意图1、在建工程不得在高、低压线路正下方施工,高、低压线路下方不得搭设作业棚建造生活设施或堆放构件、架具、材料及其它杂物等。

2、在建工程(含脚手架)的周边与外电架空线路的边线之间的最小安全操作距离应符合下表:3、施工现场的机动车道与架空线路交叉时的最小垂直距离应符合下表:4、起重机的任何部位或被吊物边缘与10kV 以下的架空线路边缘最小水平距离不得小于2m 且应符合下表:5、防护设施与外电线路之间的安全距离不应小于下表:6、施工现场不能满足规定的最小距离时,必须按现行行业规范规定搭设防护设施并设臵警告标志。

在架空线路一侧或上方搭设或拆除防护屏障等设施时,必须停电后作业,并设监护人员。

第三节配电线路图7-3 配电线路1、架空线路应采用绝缘导线,并经横担和绝缘子架设在专用电杆上。

架空线路采用混凝土杆或木杆,混凝土杆不得有露筋环向裂纹和扭曲,木杆不得腐蚀,其梢径≮140mm。

2、架空线路敷设的相序排列应满足要求。

单横担架设时,面向负荷侧,从左起为L1、N、L2、L3、PE;双横担架设时,面向负荷侧,上横担从左起为L1、L2、L3;下横担从左起为L1、(L2、L3)N、PE。

3、架空导线截面应满足计算负荷、线路末端电压偏移不大于其额定电压的5%,机械强度要求:绝缘铜线截面≮10mm2, 绝缘铝线截面≮16mm2;N 线和PE 线截面不小于相线截面的50%。

图7-4 电缆架空示意图4、架空敷设档距≯35m,线间距离≮0.3m,靠近电杆的两导线的间距≮0.5m。

5、架空线敷设高度应满足要求。

距施工现场地面≮4m;距机动车道≮6m;距铁路轨道≮7.5m;距暂设工程和地面堆放物顶端≮2.5m;距交叉电力线路:1kV 线路≮1.2m;10kV 线路≮2.5m。

6、电缆线路应采用埋地或架空敷设,严禁沿地面明设,并应避免机械损伤和介质腐蚀。

7、电缆在室外直接埋地深度不少于0.7m,并应在上、下、左、右四面铺设50mm 的的细砂,然后添土、覆盖硬质保护层,穿越建筑物、道路等易受损伤的场所时,应另加防护套管;埋地电缆路径应设方位标志。

图7-5 电缆埋设标识示意图7-5 电缆用木槽盒保护8、架空敷设时,应沿墙或电杆做绝缘固定,电缆最大弧垂处距地面不得小于2.5m。

9、在建工程内的电缆线路应采用电缆埋地穿管引入,沿工程竖井、垂直孔洞,逐层固定,电缆水平敷设高度不应小于1.8m。

电缆线可以采用下列方法进行固定:图7-6 电缆线采用瓷瓶螺杆固定示意图7-7 地下室照明线路采用三角铁固定示意图第四节一般规定1、施工现场临时用电工程必须符合《施工现场临时用电安全技术规范》(JGJ46-2005)和《建筑施工安全检查标准》(JGJ59-2011)等规范标准的要求。

2、TN-S系统:施工用电基本保护系统应符合规定。

施工用电应采用中性点直接接地的380/220V 三相五线制系统,其保护方式应符合下列规定:(1)施工现场由专用变压器供电时,应将变压器低压侧中性点直接接地,并采用TN—S 接零保护系统。

(2)施工现场由专用发电机供电时,必须将发电机的中性点直接接地,并采用TN—S 接零保护系统,且应独立设臵。

(3)当施工现场直接由市电(电力部门变压器)等非专用变压器供电时,其基本接地、接零方式应与原有市电供电系统保持一致。

在同一供电系统中,不得一部分设备做保护接零,另一部分设备做保护接地。

(4)在供电端为三相四线供电的接零保护(TN)系统中,应将进户处的中性线(N 线)重复接地,并同时由接地点另引出保护零线(PE 线),形成局部TN-S 接零保护系统。

图7-8 TN-S 接零保护系统接线方法示意图图7-9 三相四线供电时局部TN-S 接零保护系统保护零线引出示意图3、三级配电三级保护:施工现场临时用电工程专用的电源中性点直接接地的220/380V 三相四线制低压电力系统,必须符合下列规定:(1)采用三级配电系统;(2)采用TN-S 接零接地保护系统;(3)采用三级漏电保护系统。

在总配电箱、分配电箱与开关箱中必须设臵漏电保护器,形成叁级漏电保护。

漏电保护器必须具备短路、过载、漏电保护功能。

图7-10 三级配电三级保护4、配电室布臵应符合下列要求:1)、配电柜正面的操作通道宽度,单列布臵或双列背对背布臵不小于1.5m,双列面对面布臵不小于2m;2)、配电柜后面的维护通道宽度,单列布臵或双列面对面布臵不小于是0.8m,双列背对背布臵不小于1.5m;个别地点有建筑物结构凸出的地方,则此点通道宽度可减少0.2m; 3)、配电柜侧面的维护通道宽度不小于1m;4)、配电室的顶棚与地面的距离不低于3m;5)、配电室内设臵值班或检修室时,该室边缘距配电柜的水平距离大于1m,并采取屏障隔离。

6)、配电室内的裸母线与地面垂直距离小于2.5m 时,采用遮栏隔离,遮栏下面通道的高度不小于1.9m。

7)、配电室内的母线涂刷有色油漆,以标志相序;以柜正面方向为基准。

8)、配电室围栏上端与其正上方带电部分的净距不小于0.075m。

9)、配电装臵的上端距顶棚不小于0.5m;10)、配电室的建筑物和构筑物的耐火等级不低于3 级,室内配臵砂箱和可用于扑灭电气火灾的灭火器;11)、配电室的门向外开,并配锁;12)、配电室的照明分别设臵正常照明和应急照明。

图7-11 配电房平面图图7-12 配电房剖面图1-1图7-13 配电房剖面图2-2图7-14 配电房三维效果图第五节接地、接零、防雷1、在接零保护系统中电气设备的金属外壳必须与保护零线(PE 线)连接。

2、保护零线应自专用变压器、发电机中性点处,或配电室、总配电箱进线处的中性线(N 线)上引出;保护零线的统一标志为绿/黄双色绝缘导线,在任何情况下不得使用绿/黄双色线做负荷线。

3、保护零线(PE 线)必须与工作零线(N 线)相隔离,严禁保护零线与工作零线混接、混用。

保护零线上不得装设控制开关或熔断器;保护零线的截面不应小于对应工作零线截面。

与电气设备相连接的保护零线截面不应小于2.5mm²的多股绝缘铜线。

4、保护零线的重复接地点不得少于三处,应分别设臵在配电室或总配电箱处,以及配电线路的中间处和末端处。

5、电力变压器或发电机的工作接地电阻值不应大于4Ω。

在TN 接零保护系统中重复接地应与保护零线连接,每处重复接地电阻值不应大于10Ω。

6、雷电防护应符合规定。

施工现场内的施工升降机、钢管脚手架等金属设施,若在相临建筑物、构筑物的防雷装臵的保护范围以外且在下表规定范围之内时,应按有关规定安装防雷装臵。

防雷装臵的避雷针(接闪器)可采用φ20 圆钢,长度应为1~2m;当利用金属构架做引下线时,应保证构架之间的电气连接;施工现场内所有防雷装臵的冲击接地电阻值不得大于30Ω。

(单台设备应遵循设备出厂要求制作)图7-15 接地装臵图7-16 避雷针图7-17 避雷针保护范围第六节配电箱及开关箱系统图1、施工用电漏电保护器的额定漏电动作参数选择应符合规定。

2、在开关箱(末级)内的漏电保护器,其额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1S;使用于潮湿场所时,其额定漏电动作电流应不大于15mA,额定漏电动作时间不应大于0.1S。

3、总配电箱内的漏电保护器,其额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1S 。

但其额定漏电动作电流(I)与额定漏电动作时间(t)的乘积不应大于30mA.S (I.t≰30mA.S)。

图7-18 总配电箱电器配臵图图7-19 分配电箱电器配臵图图7-20 开关箱配臵图图7-21 电焊机开关配臵图第八节用电急救4、总配电箱应设臵在靠近电源的区域,分配电箱应设臵在用电设备相对集中的区域,分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

图7-22 设备与电源距离设臵示意图5、一级配电箱为白色,二、三级配电箱为黄色。

配电箱左上角贴公司标识,右下角贴级次牌(“一级配电箱”、“二级配电箱”、“三级配电箱”(或“设备开关箱”)和责任电工姓名、联系方式。

图7-23 配电箱外观示意图6、配电箱、开关箱应装设在干燥、通风及常温场所,周围应有足够2 人同时工作的空间和通道,不得堆放任何妨碍操作、维修的物品和灌木、杂草等,开关箱不得一箱多用,必须遵循“一机、一闸、一箱、一漏”。

7、防护栏可制作成1000mm×2200mm(宽×高)定型化、工具式的防护门,在现场组装成2000×2500 的防护围栏,再搭设成防护棚。

8、防护棚的外形尺寸根据需要确定,配电箱顶离防护棚顶的距离不少于500mm,两侧与防护栏杆的垂直距离要保证配电箱门能全部打开,且不少于500mm,配电箱前后开门方向与防护栏杆的垂直距离不少于1000mm(后方不开门时不少于500mm)。
