详解单相电机电容接线图
单相电机电容接线图和方法
单相电机电容接线图和方法单相电机电容接线图如下：
单相电机电容接线方法如下：
1、拿到单项电机以后，首先要了解单相电机，单相电机有两部分组成，一个定子，一个转子一般引出的就是这三根线，其中两根线之间是需要并联一个电容器。
2、查看电机的名牌，也就是电机的参数，从电机参数中可以了解
这个电机的基本信息，在下半部分差初中可以明确的看到适配电容为
3μf,那么就要准备这个适配电容。
3、找到这个适配电容以后就可以参照电机上面所贴的连接图示进
行接线，首先要把电容器电机的几根线的线头先拔出来，也就是漏出
1.5公分左右的铜丝线。
4、根据接线原理图，把蓝线红线和电容连接在一起，把黄线空出去，当然，电容是不分正负极的，你可以两头线随便接，前提是接牢固。
5、接好以后剩下的黄线就是连接电源，也就是220V的火线，然
后剩下俩根线用其中一根线连接电源的零线，这样就能形成一个回路，而电容在其中就起到启动电容的作用。
6、所有的线连接完毕，做好绝缘处理，你就可以上电测试啦，如
果出现问题，那就要进行排查，要么是电容问题，要么是电机问题，
电容在电路中产生的作用就是储存电势和电机中的电势形成电势差，
然后产生磁力带动电机转动。
220VAC单相电机接线及启动方式
单相电机电容接线图220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V。
正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线。
你知道单相电机电容如何接线和有几种接法吗？
你知道单相电机电容如何接线和有几种接法吗？大家好，今天给大家介绍一下单相电机电容的接法，希望能有所收获220V交流单相电机起动方式主要有以下三种：第一：分相起动式如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
图1 电容运转型接线电路第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
图2 电容起动型接线电路第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
图3 电容启动运转型接线电路（双值电容器）带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V。
以上三种如需要反转，只需将1-2线对调或3-4线对调即可完成逆转。
起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
正反转控制：如下图所示为带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
开关控制正反转接线图5 双值电容异步电动机倒顺接线图下图是实际的开关与电机连接图，这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色，兰色线接入电源，黑色线是起动绕组线圈引出线，白色线运行绕组线圈引出线，左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在安全上没有一定保障。

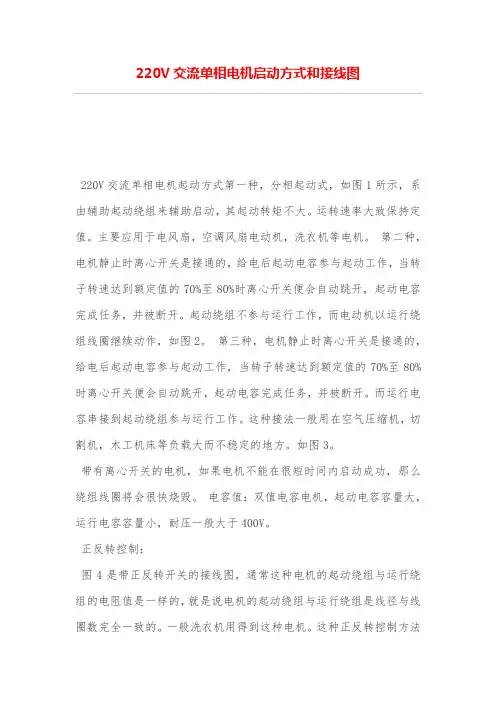

220V交流单相电机启动方式和接线图
220V交流单相电机启动方式和接线图220V交流单相电机起动方式第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇，空调风扇电动机，洗衣机等电机。
第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V。
正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线图5 交流220v电动机接线图。
220v单相电机的接线法（内附图纸）
220v单相电机的接线法（内附图纸）
单相电机的启动绕组串接有⼀个合适的电容，借助于移相电容使其定⼦的两绕组获得相差90度的两个旋转磁场⽽能⾃动旋转起来。
要改变电机的转向，需要在电机绕组引出线的接点上、找出启动绕组，将原来串接电容的⼀端、与原来接公⽤点的另⼀端线对调、连接，就能达到改变转向的⽬的。
如果该电机主、副绕组⼀样，需要随意控制转向的；只需将原来接电容器的电源线通过⼀个双控（⼀进⼆出）开关，与电机电容的两端线连接，操作开关改变电源接⼊电容的⽅向、就能控制电机的转向了。
在单相电机中，通常主绕组的线径较⼤，电阻值较⼩，匝数也较⼩。
但有些正反转的单相电机并没有主副绕组之分。
单相电机双电容接线图和接线方法
单相电机双电容接线图和接线方法
如上图：单相双电容电动机内部由起动绕组(副绕组)、运行绕组(主绕组)和离心开关组成引出6根线，分别为Z1、Z2、U1、U2、V1、V2。
两个电容分别为：起动电容和运行电容，起动电容容量大于运行电容。
倒顺开关型号HY2-8。
首先要弄懂正反转原理，知道了原理后，用什么型号的倒顺开关都是可以的。
如上图所示，正转时，U2、Z2连接零线，U1、V1连接相线。
U2、Z2相连其实是两个绕组的尾端接在一起，U1、V1相连其实是运行绕组的首端接了运行电容的一极。
反转时Z2，U1连接零线，U2、V1连接相线。
Z2、U1相连是两个绕组的一端连一起，U2、V1相连是运行绕组的尾端接了运行电容的一极。
与正转相比，改变了运行绕组的首尾端，实现了正反转，单相电动机所接相线、零线可以对调。
单相电机电容接线方法图解
单相电机电容接线方法图解
单相电机内有两个线圈，分别为主线圈和副线圈。
由于主线圈截面积比较粗，副线圈截面积比较细，所以主线圈的阻值要比副线圈阻值小。
1. 对于功率比较小的单相电机（比如风扇、洗衣机等），主副线圈的一端是连接在一起的，所以只引出三个端子。
它只需要一个电容，即启动电容和运行电容一体。
接线方法：用万用表测单相电机三个接线端子中的任意两个，可以得到三组数值。
电容接阻值最大的俩个端子，零火线接阻值小的两个端子（零线和火线可以互换）。
如果需要反转，把接电容一端的线换到电容的另外一端即可。
如图所示：
2. 对于功率较大的单相电机，主副线圈是分开的，再加上离心开关，所以一共有6个接线端子。
接线方法：首先确保电机绕组端子都按图示排列，此时万用表测副绕组Z1、Z2阻值应最大、主绕组U1、U2阻值其次、离心开关V1、V2阻值应为0Ω。
然后按照下图接线：
上图中，U1、U2为主绕组，Z1、Z2为副绕组，V1、V2为离心开关。
如果想要电机反转，把连接端子U1、Z2该为U1、V1，连接端子V1、U2该为Z2、U2即可。
单相电机接线和电容选择
单相电机接线和电容选择单相电动机一般是指单向交流电源供电的小功率单相异步电动机。
供电电源为AC220V，这种电动机定子上通常有两组线圈，分别是主绕组和副绕组，主绕组电线截面积比较大，副绕组电线截面积比较小。
主绕组的电阻比副绕组小。
要想电动机运转起来，必须串接一个合适的电容器。
单相电动机接线图及向量图1、分相启动式，如下图，功率较小的单相电机，如排气扇，洗衣机，鼓风机等，主绕组和副绕组是连在一起的，电机引出来三根线，只需要一个电容。
接线步骤：用万用表测出三根线中每两根线的电阻值，电阻值最大的那一组接电容器，火线接电容器的一端，零线接单独的那根线，如需反转，則把火线接在电容的另一端。
2、功率较大的单相电机，主副线圈是分开的，需要2个电容器，一个启动电容，一个运行电容，电机静止时离心开关是接通的，给电后启动电容参与启动，当转速达到额定值的70%一80%时，离心开关断开，运行电容参与运行工作，这种接法常用于空压机、切割机等负载大而不稳定的电动机。
接线步骤：功率大的单相电机，两个绕组是分开的，再加上离心开关，共引出6个线头，如下图，Z1Z2是副绕组电阻最大，U1U2是主绕组电阻次之，V1Ⅴ2是离心开关，把启动电容接在Z1Ⅴ2端子上，运行电容接在V1Z1端子上，把U1V1相连，Z2U2相连，两根电源线分別接在Z2和V1端子上。
如需反转，则改为U1Z2相连，V1U2相连即可。
电容器的选择1、电容器电压选择电容器耐压公式UC≥1.5U，如果U＝220，那么1.5×220＝330v，通常会选400Ⅴ或450V的电容器。
2、电容器容量的选择2.1只用一个电容器的单相电机电容的计算公式C＝1950×I／U×cos∮＝1950×P×0.65÷220^2≈0.026P2.2用一个电容器，启动时投入，正常运行后断开，用离心开关或转换开关启动电容的计算公式CQ＝3500×Icos∮／U＝3500P×0.65÷220^2≈0.047P2.3用两个电容器的单相电动机运行电容的计算公式CY＝1200×Icos∮／U＝1200P×0.65÷220^2≈0.016P启动电容的计算公式CQ＝2.5CY启动电容一般取运行电流的2到3倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
详解单相电机电容接线图
220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇，空调风扇电动机，洗衣机等电机。
接线图
第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
838电子
带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
正反转控制：
图4是带正反转倒顺开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
图1 电容运转型接线电路
图2 电容起动型接线电路
图3 电容启动运转型接线电路（双值电容器）
图4 开关控制正反转接线
图5 双值电容异步电动机倒顺接线图
图6是实际的开关与电机连接图，这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色，兰色线接入电源，黑色线是起动绕组线圈引出线，白色线运行绕组线圈引出线，左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在安全上没有一定保障。
