光纤熔接机的使用说明修订稿
熔接机、切割刀培训教材(补充)FSM-60S型光纤熔接机-William
FSM-60S型光纤熔接机操作说明书
步骤 内容 工具、设备 操作要点 保养项目： 4、清洁光纤压脚、光纤压 块、基座。 保养方法： FSM-60S型 关闭熔接机电源，使用蘸有 熔接机、 酒精的棉棒或无尘擦拭纸擦 棉棒或棉 拭防风罩上光纤压脚，清洁 纸 光纤压板和基座。 保养频次： 每天每班一次，由操作人员 完成。 保养项目： 1、清洁防风罩镜 FSM-60S型 保养方法： 熔接机、 关闭熔接机电源，使用蘸有 棉棒或棉 酒精的棉棒或无尘擦拭纸擦 纸 拭防风罩上防风罩镜镜面。 保养频次： 每月一次，由操作人员完成
图-13、取出热缩管
三、保养 规范 一级保养
图-14、完成放电校正
保养项目： 1、每天每班完成一次放电 校正检查。 保养方法： 执行放电校正，如显示结果 FSM-60S型 为：好，表示放电强度和熔 光纤熔接 接位置校正成功完成，如显 机 示结果为：不合适，表示校 正前后数值改变过大,需要 再次做放电校正 保养频次： 每天每班一次，由操作人员 完成。 保养项目： 2、清洁熔接机工作平台 保养方法： FSM-60S型 关闭熔接机电源，使用干净 光纤熔接 的毛刷清扫熔接机外表面， 机、毛刷 保持工作平台干净整洁。 保养频次： 每天每班一次，由操作人员 完成。
二级保养
图-20、电极维护
FSM-60S型光纤熔接机操作说明书
步骤 内容 工具、设备 操作要点
四、熔接 机点检
点检内容： 熔接机熔接损耗 点检要求： 实测 FSM-60S型 熔接推断损耗值与功率计实 损耗 熔接机、 测损耗要求小于0.03dB，两 者偏差值要求小于0.03dB， 光功率计 具体点检方法见：记录表单 FM-16-44 点检周期: 每周一次，由操作人员完成
图-10、热缩位置确认
FSM-45F-LDF光纤熔接机说明书
Fiber holder
FH-40-xxx
Fiber clamp Fiber cleaver
Cleaver spacer
Thermal jacket stripper
Jacket stripper Stripper spacer External controller
FH-40-LT900 CLAMP-45-xxx CT-32 CT-38 SPA-40-CT-040 SPA-40-CT-050 HJS-02 HJS-02-80 JS-02-900 SPA-40-HJS030 CO-01
The FSM-45F-LDF is designed for splicing of large diameter fibers. The FSM-45F-LDF is equipped with high power arc discharge unit and wide view CCD camera to perform large diameter fiber splicing. The FSM-45F-LDF is modified based on FSM-45F. All the functions of FSM-45F are also available. In order to perform high power arc discharge, two pieces of AC adapters are required, thus they are supplied as standard set.
Wind protection
Max. wind velocity of 5m/s.
Dimensions
311W x 218D x 234H (mm) in operation

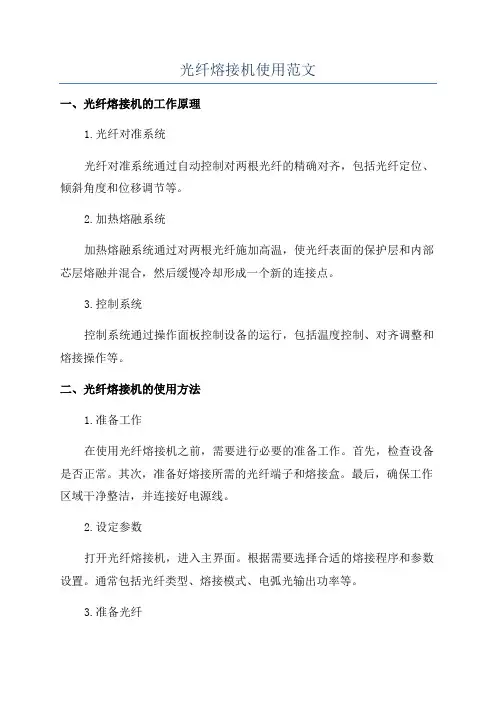

光纤熔接机使用范文
光纤熔接机使用范文一、光纤熔接机的工作原理1.光纤对准系统光纤对准系统通过自动控制对两根光纤的精确对齐，包括光纤定位、倾斜角度和位移调节等。
2.加热熔融系统加热熔融系统通过对两根光纤施加高温，使光纤表面的保护层和内部芯层熔融并混合，然后缓慢冷却形成一个新的连接点。
3.控制系统控制系统通过操作面板控制设备的运行，包括温度控制、对齐调整和熔接操作等。
二、光纤熔接机的使用方法1.准备工作在使用光纤熔接机之前，需要进行必要的准备工作。
首先，检查设备是否正常。
其次，准备好熔接所需的光纤端子和熔接盒。
最后，确保工作区域干净整洁，并连接好电源线。
2.设定参数打开光纤熔接机，进入主界面。
根据需要选择合适的熔接程序和参数设置。
通常包括光纤类型、熔接模式、电弧光输出功率等。
3.准备光纤将要熔接的两根光纤分别进行清洁和剥除保护层。
确保光纤的裸露长度适合熔接，一般为10-16毫米。
4.对准光纤将两根光纤分别放入设备光纤固定槽中，并调整光纤的位置，使其光心对齐。
观察设备显示屏上的对齐情况，通过微调按钮进行调整，直到最佳对齐状态。
5.熔接光纤对准好光纤后，按下开始熔接按钮，设备会自动进行加热和熔接过程。
熔接完成后，设备会发出提示音并显示熔接结果，如熔接损耗、光纤距离等。
6.清洁和保养每次使用光纤熔接机后，都需要进行清洁和保养。
清洁光纤熔接机的外表面和光纤固定槽，防止灰尘和污垢的积累。
定期更换熔接机的滤芯，保持设备内部的清洁。
三、光纤熔接机的注意事项1.使用时要注意安全，避免在高温状态下直接接触加热区域。
2.光纤熔接机在使用和存放过程中要避免受到震动和冲击。
3.使用光纤熔接机时要保持设备稳定，避免因为抖动而导致熔接质量下降。
4.使用光纤熔接机时，应确保工作环境干燥，避免因湿气进入设备而导致故障。
5.注意避免灰尘和污垢进入光纤熔接机的机身和光纤固定槽，以免影响熔接质量。
6.定期对光纤熔接机进行清洁和保养，以延长设备的使用寿命。
熔接机详细说明书(中文)V1.2
Optical Fiber Fusion Splicer光纤熔接机-------使用手册------目录1.概述 (7)2.产品特性 (7)3.技术指标 (8)4.面板、界面说明 (9)4.1仪表接口 (9)4.2按键板及按键定义 (10)4.2.1按键板 (10)4.2.2按键定义 (10)4.3常见软件界面说明 (11)4.3.1主界面 (11)4.3.2菜单界面 (11)5.软件操作指南 (14)5.1开关机 (14)5.2液晶亮度 (14)5.3时间设置 (14)5.4熔接参数文件相关操作 (15)5.4.1选择 (15)5.4.2查看、修改 (16)5.4.3从系统拷贝 (17)5.4.4恢复系统默认 (18)5.5加热参数文件相关操作 (18)5.5.1选择 (18)5.5.2查看、修改 (20)5.5.3从系统拷贝 (21)5.5.4恢复系统默认 (21)5.6熔接存储结果 (22)5.6.1进入熔接记录文件列表界面： (22)5.6.2查看、删除、清空历史熔接记录 (23)5.7电极放电次数 (24)5.7.1查看、清空电极放电次数 (24)6.熔接操作 (24)6.1套光纤热缩管 (24)6.2光纤的剥除和清洁 (25)6.3切割光纤 (25)6.4放置光纤 (26)6.5熔接 (27)6.5.1选择熔接参数文件、加热参数文件 (27)6.5.2开始熔接 (30)7.加热操作 (32)8.放电校正 (33)9.参数说明 (34)9.1熔接全局参数说明 (34)9.2熔接参数说明 (34)10.配件清单 (36)11.皮线夹具的选择 (37)12问题和故障排除 (37)12.1供电 (37)12.2熔接操作 (38)12.3加热操作 (39)13.维护与保养 (40)13.1 清洁V型槽 (40)13.2清洁光纤压脚 (40)13.3 清洁防风镜 (41)13.4清洁物镜镜片 (41)13.5 定期的检查和清洁 (41)13.6切割刀的维护 (41)附录A：保证书 (43)警告（忽略该警告、非正确使用熔接机可能会导致致命和严重伤害）本型机器输入电压的范围是一定的，请不要使用规定范围以外的电压。

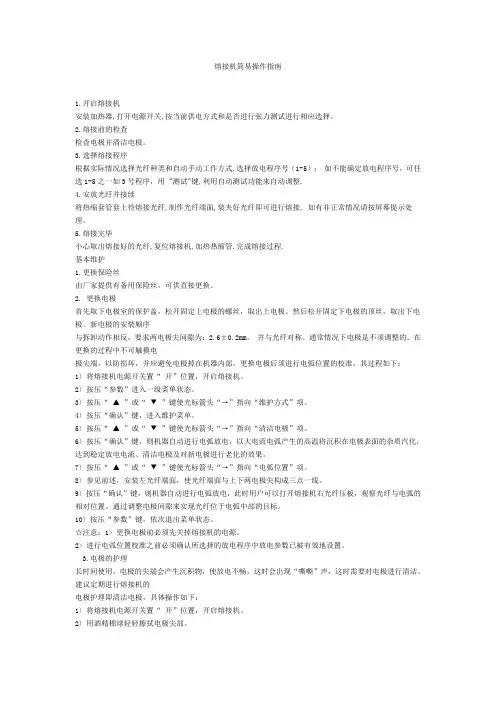

熔接机简易操作指南
熔接机简易操作指南1.开启熔接机安装加热器,打开电源开关,按当前供电方式和是否进行张力测试进行相应选择。
2.熔接前的检查检查电极并清洁电极。
3.选择熔接程序根据实际情况选择光纤种类和自动手动工作方式.选择放电程序号（1-5）；如不能确定放电程序号，可任选1-5之一如3号程序，用 "测试"键,利用自动测试功能来自动调整.4.安放光纤并接续将热缩套管套上待熔接光纤,制作光纤端面,装夹好光纤即可进行熔接, 如有非正常情况请按屏幕提示处理。
5.熔接完毕小心取出熔接好的光纤,复位熔接机,加热热缩管.完成熔接过程.基本维护1.更换保险丝由厂家提供有备用保险丝，可供直接更换。
2. 更换电极首先取下电极室的保护盖，松开固定上电极的螺丝，取出上电极。
然后松开固定下电极的顶丝，取出下电极。
新电极的安装顺序与拆卸动作相反，要求两电极尖间隙为：2.6±0.2mm，并与光纤对称。
通常情况下电极是不须调整的。
在更换的过程中不可触摸电极尖端，以防损坏，并应避免电极掉在机器内部。
更换电极后须进行电弧位置的校准，其过程如下：1〉将熔接机电源开关置“开”位置，开启熔接机。
2〉按压“参数”进入一级菜单状态。
3〉按压“▲”或“▼”键使光标箭头“→”指向“维护方式”项。
4〉按压“确认”键，进入维护菜单。
5〉按压“▲”或“▼”键使光标箭头“→”指向“清洁电极”项。
6〉按压“确认”键，则机器自动进行电弧放电，以大电流电弧产生的高温将沉积在电极表面的杂质汽化，达到稳定放电电流、清洁电极及对新电极进行老化的效果。
7〉按压“▲”或“▼”键使光标箭头“→”指向“电弧位置”项。
8〉参见前述，安装左光纤端面，使光纤端面与上下两电极尖构成三点一线。
9〉按压“确认”键，则机器自动进行电弧放电，此时用户可以打开熔接机右光纤压板，观察光纤与电弧的相对位置。
通过调整电极间隙来实现光纤位于电弧中部的目标。
10〉按压“参数”键，依次退出菜单状态。

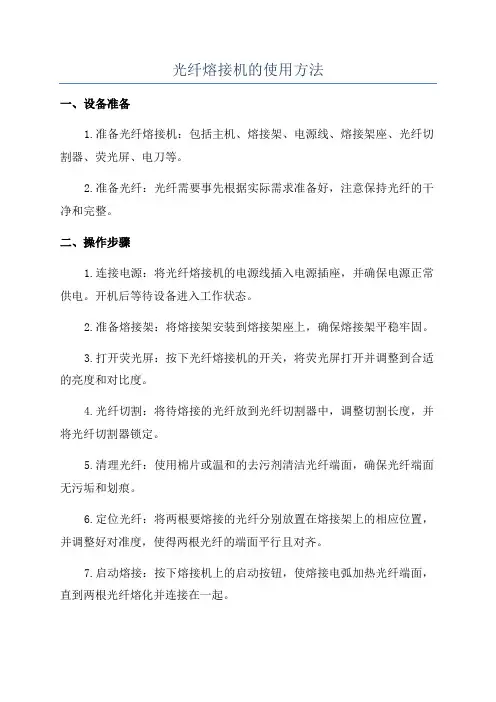

光纤熔接机的使用方法
光纤熔接机的使用方法一、设备准备1.准备光纤熔接机：包括主机、熔接架、电源线、熔接架座、光纤切割器、荧光屏、电刀等。
2.准备光纤：光纤需要事先根据实际需求准备好，注意保持光纤的干净和完整。
二、操作步骤1.连接电源：将光纤熔接机的电源线插入电源插座，并确保电源正常供电。
开机后等待设备进入工作状态。
2.准备熔接架：将熔接架安装到熔接架座上，确保熔接架平稳牢固。
3.打开荧光屏：按下光纤熔接机的开关，将荧光屏打开并调整到合适的亮度和对比度。
4.光纤切割：将待熔接的光纤放到光纤切割器中，调整切割长度，并将光纤切割器锁定。
5.清理光纤：使用棉片或温和的去污剂清洁光纤端面，确保光纤端面无污垢和划痕。
6.定位光纤：将两根要熔接的光纤分别放置在熔接架上的相应位置，并调整好对准度，使得两根光纤的端面平行且对齐。
7.启动熔接：按下熔接机上的启动按钮，使熔接电弧加热光纤端面，直到两根光纤熔化并连接在一起。
8.冷却并切断：熔接完成后，等待一段时间使熔接处冷却，然后使用电刀切断剩余部分，同时保持光纤端面的完整和平整。
三、注意事项1.在使用光纤熔接机之前，需要仔细阅读设备的操作手册，了解设备的特点和操作要点。
2.光纤熔接机属于高精密设备，因此在操作时需要注意避免碰撞和振动，以免影响熔接质量。
3.在进行光纤熔接之前，需要保持工作环境的整洁和干燥，避免灰尘和湿气对光纤熔接的影响。
4.在使用电刀切断光纤时，需要小心操作，确保切口平整，同时避免对手部或其他物体造成伤害。
5.完成一次光纤熔接后，需要对设备进行清理和维护，以保证设备的正常工作和延长设备的寿命。
总结：光纤熔接机的使用方法包括设备准备、操作步骤和注意事项。
在使用过程中，需要仔细操作，保持设备干净和整洁，同时注意安全和防护。
通过正确的使用方法，可以有效保证光纤熔接的质量和可靠性。
光纤熔接机日常使用说明
光纤熔接机授课提纲【资料名称】：熔接机基本操作【资料作者】：藤仓【资料日期】：2008【资料语言】：中文【资料格式】：DOC【资料目录和简介】：光纤熔接机授课提纲一、为什么熔接光纤的连接：活动连接(连接头连接)熔融连接(光纤熔接机)化学粘剂连接（有些实验室）我们知道光纤通信本身的优点很多，但其连接就不象电线连接那么简单了，光纤熔接机就是利用电弧放电原理对光纤进行熔接的机器二、常见的光纤熔接机及其型号、技术指标住友SUMITOMO 单芯TYPE-36、37 多芯TYPE-65藤仓FUJIKURA 单芯FSM-30S、40S、50S 多芯FSM-30R古河FITEL 单芯S175、S176系列多芯S199美国康宁单芯X77系列多芯X99爱立信，国产熔接机（南京吉隆，电子四十一所），不是很常用主要特点都差不多：快速、全自动熔接，结构紧凑、轻巧，彩色显示屏幕，可同时观测X，Y光纤，体积小，重量轻，提供存储熔接数据等功能，适用光纤类型广泛：SM、MM、DSF等光纤都可以.三、认识光纤熔接机的各个部分（略）四、熔接过程1、工具：主机、切割刀、光纤、剥线钳、酒精（99%工业酒精最好，用75%的医用酒精也可）、棉花（用面巾纸也可）、热缩套管2、放电实验：目的：让光纤熔接机适应当前的环境为什么做：更好的适应环境，放电更充分，熔接效果更好怎么做：（1）、加入光纤，选择“放电实验”功能，按“SET”键即可，屏幕显示出放电强度，直到出现“放电OK“为止。
（2）、空放电，按ARC键做多少次：过程会出现“放电过强，放电过弱“，直到放电OK止什么时候做：（1）、位置改变时（一般超过300KM）（2）、海拔变化时（一般超过1000m）（3）、在更换电极后一定需要做放电实验（4）、纬度变化时注意：不是每次熔接前都要做放电实验3、确认你所熔接的光纤类型和需要加热的热缩套管类型如何选择：光纤类型：在熔接模式中选择SMF、MF、DSF、NZDF等热缩套管类型：在加热模式中选择，一般热缩套管分40mm、60mm两种，当然也有生产厂家按照自己生产的光纤熔接机来定做热缩套管。
光纤熔接机80S中文操作手册
1st操作手册单芯光纤熔接机在操作设备前请仔细阅读本操作手册遵守手册中的所有安全指导和警告请妥善保管本手册内容如有变更恕不另行通知对于从非授权经销商处采购到的商品本公司概不予以负责版权声明熔接机内安装的操作软件以及相关文件受版权法，国际条约的相关规定以及其他知识产权保护法所保护。
复制或部分复制本操作手册而不注明的行为是被禁止的。
除非用于个人，未经本公司的同意禁止侵犯本公司的著作版权。
---航空运输警告---本产品含有锂电池。
在运输本产品时，请告知运输公司本产品含有锂电池。
请遵守运输公司的相关规定。
勿将橡胶防撞垫从熔接机上卸下或咨询代理商关于如何卸下的操作方法。
在缺少橡胶防撞垫的情况下拧紧螺丝会损坏内部的机械部件。
在缺少防护垫的情况下会减低熔接机的环境适应能力。
安全信息 (1)一般信息 (6)介绍 (6)80S的新功能 (7)熔接机部件 (8)其他在熔接操作时的必需品 (9)产品描述 (10)熔接机的功能与描述 (10)按键条的操作 (12)基本操作 (13)熔接准备工作 (13)电源 (15)打开/关闭熔接机 (21)Up/Down 键功能 (22)熔接机设置检查 (23)改变防风盖操作模式 (24)选择熔接模式 (25)选择加热模式 (26)光纤的制备 (29)放电校正 (34)熔接步骤 (36)熔接记录存储 (40)如何输入标题/评论/密码 (40)拉力测试 (41)取出熔接后的光纤 (41)熔接质量维护 (43)熔接前的清洁和检查 (43)定期的清洁和检查 (45)警告显示 (46)熔接菜单 (48)熔接菜单内容 (48)熔接模式 (49)选择熔接模式 (50)手动熔接模式 (59)ECF熔接 (60)熔接设置 (62)熔接记录 (63)光纤影像 (65)熔接记录注释 (66)加热菜单 (67)选择加热模式 (67)关于热熔头熔接部分的加热 (70)维护 (71)维护菜单信息 (71)更换电极 (72)稳定电极 (73)放电计数清零 (73)切割刀计数清零 (74)马达驱动 (74)自我诊断测试 (75)灰尘检查 (76)放电校正 (77)马达校正 (79)维护信息 (79)机器设置 (80)管理菜单 (81)出错信息表 (82)问题和故障排除 (88)供电 (88)熔接操作 (89)加热操作 (91)管理操作 (91)其他功能 (92)保证书和联系方式 (93)保证书 (93)联系方式 (94)本熔接机是基于用于通讯目的的硅光纤而设计的，切勿使用本设备进行其他操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开箱时，请确认是否包含以下配置。
标准品配置单
No.
产品名称
型号
数量
1
光纤融接机TYPE-39
TYPE-39
1
台
2
电源组(兼充电器)
PS-66
1
个
3
电源线
－
1
根
4
冷却槽
－
1
个
5
电池充电用连线
BCC-65
1
根
６
电极(备用)
ER-10
1
对
７
操作使用说明书(本书)
－
1
本
８
快速操作指南
－
1
本
９
收容箱
－
安装电源组
取下电源组
请准确地电源组安插在插槽的
①在按下机器背面的「RELEASE」
最里边。
键的同时②把电源组向箭头方向
推出。
「RELEASE」键
②
①
电源线的安装
请确认已经把电源线插在电源组的最里面。通电后，电源组的POWER（绿色LED）会点亮。
电源线
一旦电源组输入过量电压，为保证安全，会自动启动保护装置，电源组会停止工作。如果再次启动电源，必须到本公司维修中心进行调整。注意请与本公司维修中心联络。
4防风盖
在各种环境下保持融接性能的安
定和安全性。
5加热补强器
对光纤保护套管进行热收缩的装置。分前排和后排共2个。
6电源／蓄电池插槽可插入电源组或蓄电池组的插槽。
7输出输入面板加热式剥线钳用DC输出﹑USB插口的面板
键盘
亮度调整键
调整显示器亮度的操作键。
向上箭头键操作光标的移动，输入数值或文字时使用。
Ｖ型槽照明灯
点亮Ｖ型槽的照明灯。打开防风
盖后照明打开。
裸光纤夹
把光纤固定在V型槽的夹具。固定在防风盖一侧。
反光镜
反射显微镜照明的镜子。
加热补强器
加热器加热器夹具
对保护套管进行加热时使用。固定光纤的部件。
输出输入面板
ＤＣ输出端口图像输出端口
与加热式剥线钳相连的DC电源显示器画面的输出端口。
的输出端口。
光纤熔接机的使用说明
第1章
TYPE-39上装配的显微镜，可以自动进行单心光纤的接续前检查及对轴，是低接续损耗的光纤融接设备。此外，还有把保护接续点的保护套管进行加热及收缩的功能。
为了使本装置的性能得到充分发挥，请在认真阅读本使用说明书后
注意正确使用。作为使用机器时的参考，请阅读后小心保管使用说明书。
1
个
TYPE-39
电源组冷却架 电极（备用）
电源线
电池充电用连线
蓄电池组
（附件）
操作说明书快速操作指南
光纤切割刀(附件)
剥线钳
（附件）
收容箱
相关工具（切割刀、剥线钳）
品名
型号
备注
光纤切割刀
FC-6S
适用光纤涂覆外径250－900μｍ
更换用刀片：FCP-20BL
剥线钳
JR-25
适用光纤涂覆外径250μｍ、900μｍ
部门更换，并支付部件费。即使机器在保修期内也可
能是有偿的。
相关工具、相关附件、易耗品请向本公司营业部门订购。
维护用功能性备件的库存时间本机维护用功能性备件的最低库存期为制造结束后7年。
各部分名称及功能
光纤融接机
1光纤融接机TYPE-39
2键盘电源接入﹑开始接续及补强﹑进行各种功能设定的操作键。
3显示器可显示光纤图像﹑图像处理结果及菜单画面。
蓄电池组的使用方法
请把蓄电池组（BU-66S/L）安装在TYPE-39的插槽内。安装及取出的方法与电源组相同。(请参照「电源组的使用方法」。)*在安装蓄电池组前，请先确认充电状态。（请参照「蓄电池残余量的确认方法」。）
向左箭头键操作光标的移动，输入数值或文字以及返回上一画面时使用。
向下箭头键操作光标的移动，输入数值或文字时使用。
向右箭头键操作光标的移动，输入及选择数值﹑文字时使用。
□字键操作菜单显示﹑追加放电等使用。
菱形键
显示键盘向导时使用。
6
电源开关／ＬＥＤ开关电源的操作键。LED可显示电源的状态。
○键（启动键）启动接续的操作键。
×键（复位键）中止接续或重新设置状态时使用。
加热器开关①／ＬＥＤ补强器(后排)的加热开始键以及显示状态的ＬＥＤ。
加热器开关②／ＬＥＤ补强器(前排)的加热开始键以及显示状态的ＬＥＤ。
Ｖ型槽
Ｖ型槽周边
固定光纤的V型槽。
涂覆层压板
固定光纤的部件。
电极
高压放电的电极棒。
电极盖板
固定电极棒的部件。
显微镜
观察光纤的显微镜。
TYPE-39的特长
TБайду номын сангаасPE-39拥有以下优点。
双联加热器业界首次在融接机上配备2个加热补强器。每个加热补强器独自动作，免去加
热补补强的等候时间，可直接作业。
自动启动功能放置好光纤，盖上防风盖之后，增加了可自动开始接续的自动启动功能。此
外，当接续好的光纤放置在加热补强器后增加了可自动开启加热补强的功能。这是首次在融接机上配置的功能。通过这种的自动启动功能，可省去一切开关操作，直接进行融接接续及加热补强。
FPS-40
长度40mm
（25
个／袋）
FPS-S-60
长度60mm
（50
个／袋）细套管
FPS-S-40
长度40mm
（50
个／袋）细套管
蓄电池
随使用次数或使用时间会逐渐消耗，一般不可能再
电极
生。由用户自行购买后更换。即使机器在保修期内也
是有偿的。
显示器
随使用次数或使用时间会逐渐消耗、磨损或者老化，
不是经过修理后可恢复的部件。请在本公司维修服务
适用光纤外径125μｍ
剥线钳更换刀片：JR-25BL
〔FC-6S〕
〔JR-25〕
相关附件
品名
型式
备考
蓄电池
BU-66S
标准容量4500mAh
BU-66L
标准容量9000mAh
车载电源用连线
PC-V66
通过车载打火机插口给融接机供电
的连线
酒精泵
HR-3
酒精容器
易耗品
光纤保护套管
FPS-1
长度60mm
（50个／袋）
产品的概要
可接续光纤的种类
可用TYPE-39进行融接的光纤如下。
材质
石英玻璃
种类
SMF, MMF, DSF, NZ-DSF
光纤外径
80－150μm *1
光纤涂覆外径
100－1,000μm
光纤芯数
单芯
切断长
8－16mm(涂覆外径250μm)
10mm(光纤涂覆外径250μm以外)
*1光纤外径在125μm之外的光纤只适用于常温接续。
2USB接口和电脑连接，可进行数据输出的接口。
本章对常用的接续操作方法加以说明。
【融接前需准备的物品】
TYPE-39酒精（高纯度）
接续用光纤纱布
剥线钳光纤保护套管
光纤切割刀
【操作顺序】操作按照以下顺序进行。各项操作的介绍详见参照页
接入ＴＹＰＥ－３９电源…第16页
初始画面说明…第16页
接续／补强条件的选择…第38页
光纤涂覆层的剥离／清洁…第17页
光纤的切割…第18页
光纤放置方法…第20页
放电试验…第21页
接续准备…第23页
融接接续（正式接续）…第24页
接续部位的补强…第27页
电源的准备
TYPE-39接在电源组及ＤＣ电源﹑安装专用蓄电池组件后启动。
电源组的使用方法
为启动电源组，请把电源组（PS-66）安装在TYPE-39的插槽内。
