真空负荷开关选型
真空负荷开关AST-12,ASTG1-12-630,ASTG2-12-630,ASTGF2-12-630
HS-S1000B/32 HS-S1000B/64 HS-S1000B/128 HS-S1000B/256
四、HS-S1000W （立柜式）主机
产品功能： 实时监测：各被监控参数的数值实时显示、各监控点状态分区显示。 故障报警：指示故障点属性（楼层、配电箱编号、故障类型、监控器型 号等）、故障分区不同颜色显示、声、光报警。 系统状态：指示本监控系统通讯故障（停电、通讯线断路、短路、部件 失效）及具体位置。 单元状态：指示各被监控器实时分闸、合闸状态。 控制操作：对监控器可以进行复位、参数设定、自检、分闸等远程操作。 历史记录：保存、查询和打印所有单元的报警、操作过程。 协同联动：提供对外联动信号。 产品系列： HS-S1000W/32 立柜式主机 HS-S1000W/64 立柜式主机 HS-S1000W/128 立柜式主机 HS-S1000W/256 立柜式主机 HS-S1000W/512 立柜式主机 HS-S1000W/1024 立柜式主机
ASTG系列真空负荷开关
主编：孙潇洒 审核：刘欢腾 批准：张云云
成武红申电气有限公司 红申集团（意大利）控股有限公司
一、红申集团高压真空负荷开关：ASTG1-12/630
AST:固封极柱式真空负荷开关 G:高压 H:高分段 S:低分段
G1:负荷开关 G2:负荷开关--熔断器组合电器 GF2：负荷开关--熔断器组合电器(电动） 2012年6月入选国家电网
二、红申集团高压ASTG1-12/630车间
三、HS-S1000B （壁挂式）主机
产品功能： 实时监测：各被监控参数的数值实时显示、各监控点状态分区显示。 故障报警：指示故障点属性（楼层、配电箱编号、故障类型、监控 器型号等）、故障分区不同颜色显示、声、光报警。 系统状态：指示本监控系统通讯故障（停电、通讯线断路、短路、 部件失效）及具体位置。 单元状态：指示各被监控器实时分闸、合闸状态。 控制操作：对监控器可以进行复位、参数设定、自检、分闸等远程 操作。 历史记录：保存、查询和打印所有单元的报警、操作过程。 协同联动：提供对外联动信号。 产品系列：
VFZRN-12真空负荷开关
结构:
主要有产气式、 压气式、真空式 和SF6式等结构类 型。 操动机构有手 动和电动储能弹 簧机构等形式。
七、高压负荷开关的分类
一、按安装地点划分：户内式和户外式 二、按灭弧形式和灭弧介质划分：有油、压气式、产 气式、真空式、SF6式等 三、按用途划分：通用负荷开关，专用负荷开关，特 殊用途负荷开关。（目前有隔离负荷开关、电动 机负荷开关、单个电容器组负荷开关等） 四、按操作方式划分：三相同时操作和逐相操作 五、按操动机构：动力贮能和人力贮能
八、高压负荷开关型号
例如：FN12-12D/T630-20
高压负荷开关工作原理及图示：
一、分闸时，在分闸弹簧的作用下，主轴顺时针旋转， 一方面通过曲柄滑块机构使活塞向上移动，将气体压 缩；另一方面通过两套四连杆机构组成的传动系统， 使主闸刀先打开，然后推动灭弧闸刀使弧触头打开， 气缸中的压缩空气通过喷口吹灭电弧。 二、合闸时，通过主轴及传动系统，使主闸刀和灭弧 闸刀同时顺时针旋转，弧触头先闭合；主轴继续转动， 使主触头随后闭合。在合闸过程中，分闸弹簧同时贮 能。
红申电气一栏（高压负荷开关）
红申电气一栏（高压真空断路器）
传动装置 导电闸刀
底座 绝缘支柱 操动机构
GW11－252型
三柱式隔离开关 静触头 导电闸刀 绝缘支柱 传动装置 采用三柱 双断口水 平旋转开 启式结构
GW7－220型
底座
操动机构
GW7-500型隔离开关 （开断状态） GW7A—220型三柱式隔离 开关（关合状态）
动触头
静触头 导电折架
传动装置 支持瓷柱
接地开关
操动瓷柱
底座
单柱垂直伸缩式户外交流高压隔离开关

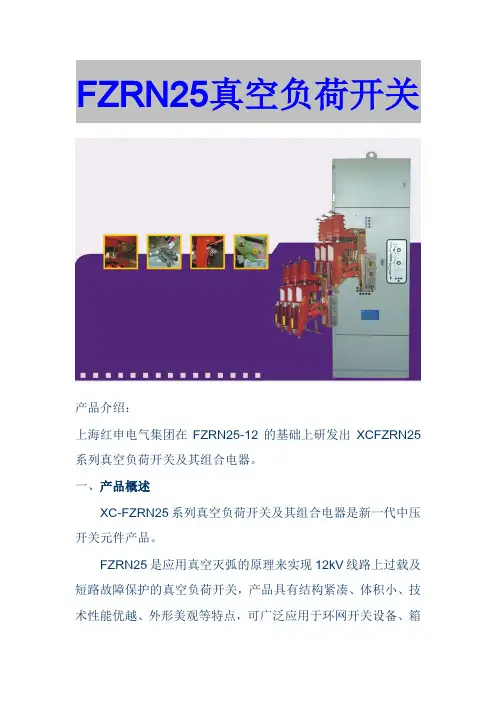

真空负荷开关首选XCFZRN25-12D
FZRN25真空负荷开关
产品介绍：
上海红申电气集团在FZRN25-12的基础上研发出XCFZRN25系列真空负荷开关及其组合电器。
一、产品概述
XC-FZRN25系列真空负荷开关及其组合电器是新一代中压开关元件产品。
FZRN25是应用真空灭弧的原理来实现12kV线路上过载及短路故障保护的真空负荷开关，产品具有结构紧凑、体积小、技术性能优越、外形美观等特点，可广泛应用于环网开关设备、箱
式变电站、等配电设备中。
二、性能
FZRN25真空负荷开关有各种电流等级及不同安装方式的产品系列，属于频繁性使用的开关设备，其机械及电器寿命可达10000次以上。
FZRN25真空负荷开关具备了20kA的短路分断能力（或配熔断器组合电器时交接电流/转移电流为3150A）及等同于断路器的保护功能。
FZRN25F熔断器组合电器综合了真空灭弧室高分断的能力以及熔断器在大电流短路时反时限速断的优势。
因此它能似断路器单独的多次开断过载电流（真空灭弧室），也可达到10ms以下的速断（熔断器），电寿命长，能配远动操作系统，可整定电流特性的智能式开关。
三、使用环境条件
设备正常使用条件
1 周围环境温度：上限＋40℃，下限-25℃；
2 相对湿度：日平均值不大于95％，月平均值不大于90％；
3 海拔高度：不高于1000m；
4 饱和蒸气压：日平均值不大于2.2x10-3Mpa，月平均值不大于1.8x10-3Mpa；
5 安装地点：无火灾、爆炸危险、严重污秽、化学腐蚀及经常性剧烈振动的场所；
红申集团生产车间：。
FZRN□-12D真空负荷开关
3、FZN□-12负荷开关发货场景
4、 红申电气低压电气汇总
过欠压保护器H-SAGQ
控保开关HQ1
火灾报警探测器
企业简介
生产公司：上海红申电气有限公司 隶属集团：红申集团 法人代表： 集团资本： 经营模式：意大利技术入股、生产加工、经销批发 员工数量：800 - 1200人 客户类型：国家电网公司、成套厂、大中型建筑工程 所属行业：配电输电设备、开关 产品信息：成套大类（高低压电器、变压器、箱变） 特色产品：
1、FZN□-12真空负荷开关 2、FZRN □ -12D真空负荷开关-熔断器组合电器
FZRN□-12 真空负荷开关
主编：刘欢庆
型号解读：
1、FZN□-12/630-25真空负荷开关 2、FZRN □ -12D/125-31.5真空负荷开关-熔断器组合电器
F:负荷开关, Z:真空式, N:户内 R:带熔断器 □ :23、25、63、64、66设计序号 12:12KV D:带接地刀
1、FZN□-12真空负荷开关
体积小，柜宽最小可 做到500mm.
柜内实物图
2、FZN□-12真空负荷开关选型表
1、□手动操作 □电动操作 2、□带AC220V手合--电分线圈 □ 不带AC220V手合--电分线圈 3、□带接地刀(D) □不带接地刀 4、□带熔夹 (2-12，R) □不带熔夹(1-12) 5、□正装-侧面（上进-下出线:U） □倒装-侧面（下进-上出线:I） 6、□左操作（安装在柜左侧:L） 7、□右操作（安装在柜右侧:R） 8、带上隔离
FZN25-12,FZN21-12,FZN66-12,FZN64-12真空负荷开关
采购型号：FZRN口-12D/T125-31.5 *12 台 1、 □手动（手合、手分） □电动(M)（电合、电分） 2、 □带 AC220V 分励脱扣线圈 （即手合-电分） □不带 AC220V 分励脱扣线圈（手合-手分） 3、□带接地刀(D) □不带接地刀 4、□带熔夹 (R,2-12,装熔芯用)□不带熔夹(1-12) 5、□正装-侧面（上进-下出线:U） □倒装-侧面（下进-上出线:I） 6、□左操作（安装在柜左侧:L）6 台 7、□右操作（安装在柜右侧:R）6 台 8、□标准自带辅助 2K2B □非标 3K3B 9、□标准轴长（图纸上尺寸） □非标轴长 L= 10、其他技术要求： 无
发货地址（代号） ： 收货人及电话： 常发物流名字： 生产企业名字：
XX YY ZZ 红申集团（上海）有限公司
图1
老型 FZN 口-12DR 生产车间一角
图2
பைடு நூலகம்
新型 FZN 口-12DR 生产车间一角

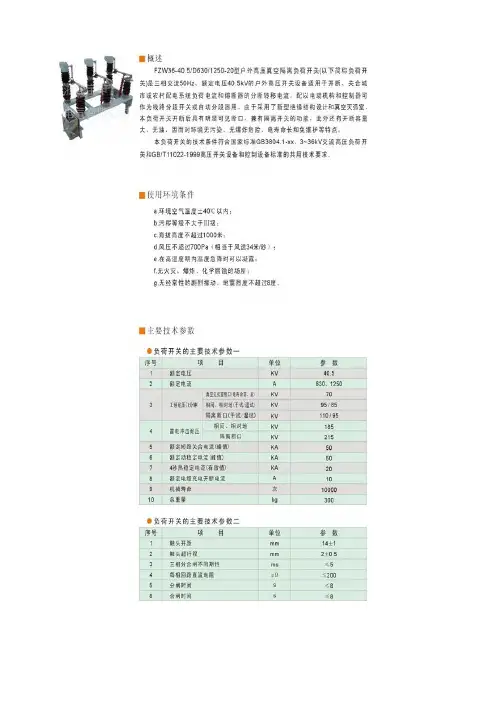

FZW36-40.5及FZW32-40.5真空负荷开关数据
概述
FZW32-40.5/1250-25型户外高压真空负荷开关中(以下简称负荷开关)是由我公司研制开发、并由我公司首家生产的新一代电器产品，经严格的型式试验和长期试运行考核，各项技术性能指标全部达到GB3804和IE标准，适用于额定电压40。
5KV、额定电流1250A、三相交流50Hz
的供电网络中。
主要技术参数
序号名称单位参数
1 额定电压KV 40.5
2 额定频率Hz 50
3 额定电流 A 1250
4 额定有功负载开断电流 A 1250
5 额定闭环开断电流 A 1250
6 5%额定有功负载一断电流 A 62.5
7 额定电缆充电开断电流 A 25
8 1min工频耐受电压：真空断口、相同相对地、隔离断口KV 68/95/110
9 雷电冲击耐受电压：相间相对地/隔离地口KV 185/215
10 额定短时耐受电流（热稳定）KA 25
11 额定短路持续时间S 4
12 额定峰值耐受电流（动稳定）KA 63
13 额定短路关合电流KA 63
14 机械寿命次10000
15 真空灭弧室触头允许磨损厚度mm 0.6
16 手动操作力矩Nm ≤300
外形及安装尺寸图
注：用户如有特殊要求，可与我厂协商后确定。
FLRN36-12D负荷开关选型
家： 红申集团（意大利）控股有限公司
Байду номын сангаас
真空式负荷开关选型及技术要求
合同采购型号： FLRN36-12D/T125-31.5 台 数： 320 台 技术要求 1、□手动（手合、手分） □电动(M)（电合、电分） □带 AC220V 分励脱扣线圈 （即手合-电分） 2、 □不带 AC220V 分励脱扣线圈（手合-手分） □不带接地刀 3、□带接地刀(D) 4、□带熔夹 (R,2-12,装熔芯用)□不带熔夹(1-12) 5、□正装-侧面（上进-下出线:U） □倒装-侧面（下进-上出线:I） 6、□左操作（安装在柜左侧:L） 7、□右操作（安装在柜右侧:R） 8、□标准自带辅助 2K2B □非标 3K3B 9、□标准轴长 （图纸上尺寸） □非标轴长 L=220 含机构 10、其他技术要求：
VF(R)-12中置固封式真空负荷开关-熔断器组合电器
VF(R)-12中置固封式真空负荷开关-熔断器组合电器产品名称：VZF(R)-12中置固封式真空负荷开关-熔断器组合电器产品品牌：祝捷电气产品概述：VZF(R)-12型系列中置固封式真空负荷开关-熔断器组合电器(以下简称真空开关)，是根据独特的设计概念并结合市场需求而研发的最新一代真空开关设备，它广泛应用于户内铠装式空气绝缘开关柜中。
VZF(R)-12@真空负荷开关￥VF(R)-12真空负荷开关，组合电器◆产品概述VZF(R)- 12型系列中置固封式真空负荷开关-熔断器组合电器(以下简称真空开关)，是根据独特的设计概念并结合市场需求而研发的最新一代真空开关设备，它广泛应用于户内铠装式空气绝缘开关柜中。
它符合GB3804-2004 GB16926-1997等标准的规定。
在正常使用条件下，只要在真空开关的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。
◆型号及其含义使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10 Mpa，平均值不大于1.8×10 MPa；3.4 地震热度不超过8度；3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。
4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机,操作电压允许采用交,直流电源其技术参数5. 产品外型尺寸6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。
6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用 APG工艺浇注而成，因而它特别抗爬电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空户内负荷开关选型及技术要求合同采购型号：FZRN□-12D/125-31.5
台数：160台
技术要求
1、□手动（手合、手分）□电动(M)（电合、电分）
2、□带AC220V分励脱扣线圈（即手合-电分）
□不带AC220V分励脱扣线圈（手合-手分）
3、□带接地刀(D)□不带接地刀
4、□带熔夹(R,2-12,装熔芯用)□不带熔夹(1-12)
5、□正装-侧面（上进-下出线:U）
□倒装-侧面（下进-上出线:I）
6、□左操作（安装在柜左侧:L）
7、□右操作（安装在柜右侧:R）
8、□标准自带辅助2K2B□非标3K3B
9、□标准轴长（图纸上尺寸）□非标轴长L=
10、其他技术要求：
发货地址（代号）：浙-8068
收货人及电话：刘总
常发物流名字：XX
生产厂家：红申集团（中国）有限公司。
