意大利克莱门特水源热泵机组_热回收
风冷热泵热回收介绍
克莱门特风冷热泵热回收机组解决方式——夏季
克莱门特风冷热泵热回收处理方式： 夏季制冷同时回收冷凝热量加热卫生热水
克莱门特风冷热泵热回收机组解决方式——其它季节
克莱门特风冷热泵热回收处理方式： 过渡季节不供空调，单独开启制热水功能 冬季空调供暖并制热水，热水储存在蓄热水罐内
风冷热泵全部热回收系列机组
南通医学院附属医院
本工程为位于江苏省苏州的一座四 星级旅游假日酒店，建筑面积为 15000m2，共拥有148间各档次的客 房。 选用了3台克莱门特风冷热泵部分 热回收机组（EM）SRAND2442， 夏季为酒店免费提供生活热水，大 大节约了酒店运行费用。
公司风冷热泵热回收工程实例
深圳麒麟山庄游泳馆
云南蒙自官房大酒店
本工程位于云南省红河州蒙自地区 的一座五星级旅游假日酒店，建筑 面积30321m2，共拥有286间各档次 的客房。
选用了克莱门特三台共计880RT 的全部热回收风冷热泵，满足生活 热水的需要。
生活热水，主要是供应主楼及贵 宾苑客房全天24小时的需要，另外 娱乐部、餐厅、会议室卫生间也需 要一定的卫生热水。
公司风冷热泵热回收工程实例
上海浦东土地发展局 中国民生银行股份有限公司 FOX TOWN 松江大卖场 上海张江生物医药基地开发有限公司 阿斯利康制药（上海）有限公司 ……
公司风冷热泵热回收工程实例
热回收机组接管现场图片
公司风冷热泵热回收工程实例
热回收机组接管现场图片
克莱门特节能产品介绍
克莱门特的努力方向：
风冷热泵全部热回收系列机组可作为空调系统冷热源以及卫生热 水热源使用，实现一机三用功能：制冷、供暖、热回收。
该系列机组有： 风冷热泵全部热回收机组； 能量提升机（四管制冷热水机组）两种形式。
克莱门特地源热泵方案

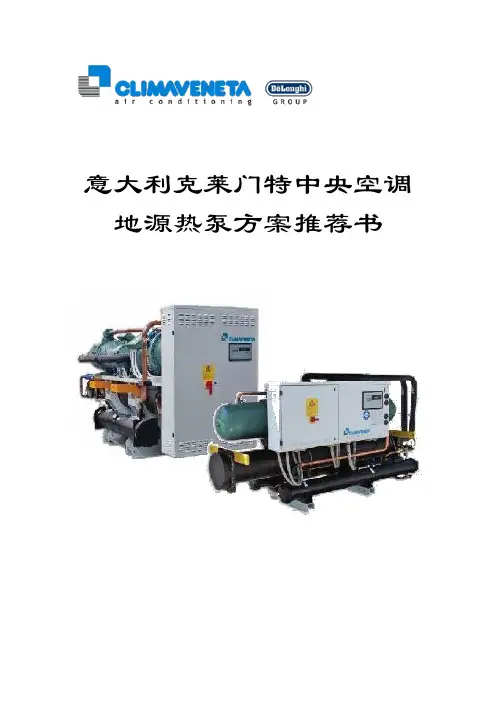

意大利克莱门特中央空调地源热泵方案推荐书XXXXXXXXXXXXXXXXXXX地源热泵中央空调方案一、地源热泵空调系统简介地源热泵中央空调系统是一种从地下土壤资源中提取热量的高效、节能、环保、再生的供热（冷）系统。
该系统集成熟的热泵技术、暖通空调技术、配套地质勘察技术于一体，在相对稳定的土壤温度下高效、稳定、经济的运行。
地源热泵中央空调系统是由末端（室内空气处理末端等）系统、地源热泵中央空调主机（又称为地源热泵）系统和地下埋管系统三部分组成。
为用户供热时，地源热泵中央空调系统从地源中提取低品位热能，通过电能驱动的地源热泵中央空调主机（热泵）“泵” 送到高温热源，以满足用户供热需求。
为用户供冷时，地源热泵中央空调系统将用户室内的余热通过地源中央空调主机（制冷）转移到地源中，以满足用户制冷需求。
用户（室内末端等）系统由用户侧水管系统、循环水泵、水过滤器、静电水处理仪、各种末端空气处理设备、膨胀定压设备及相关阀门配件等组成。
地源中央空调主机系统由压缩机、蒸发器、冷凝器、膨胀阀、各种制冷管道配件和电器控制系统等组成。
地下埋管系统由地下埋管、循环水泵、水过滤器和阀门、配件等组成。
制冷工况的实现只需通过合理地设计用户系统和地埋管系统管道和阀门，切换阀门来实现进蒸发器的地埋管系统循环水改进冷凝器，进冷凝器的用户系统循环水改进入蒸发器，以达到制冷的目的。
（反之则为供热工况）地表土壤和水体不仅是一个巨大的太阳能集热器，收集了47%的太阳辐射能量，比人类每年利用能量的500倍还多，而且是一个巨大的动态能量平衡系统，地表的土壤和水体自然地保持能量接受和发散相对的均衡。
这使得利用储存于其中的似乎无限的太阳能或地能成为可能。
所以说，地源热泵是利用可再生能源的一种有效途径。
地下温度恒定的特点也使热泵机组运行更可靠、稳定，保证了系统的高效性和经济性。
通常地源热泵消耗1KW的能量，用户可以得到4.5KW以上的热量或冷量。
地源热泵比传统空调系统运行效率要高40%，节省运行费用50%左右。
克莱门特-水源+地源热泵机组PSRHH
意大利克莱门特---PSRHH---螺杆式水源热泵机组
Menu
水源热泵机组运行费
运转费用大大少于普通中央空调
•夏季制冷：节约费用＞20% •夏季采用热回收，可免费提供卫生热水
•冬季制热时，运转费用相当于电锅炉、燃 汽、燃油的40%－60%左右
意大利克莱门特---PSRHH---螺杆式水源热泵机组
Menu
连续压缩，振动小噪音低 自带油分离器，回油效果好，冷凝器换热 无衰减 变容积比控制，压缩余隙小，效率高 自动滑阀调节，无级调节，节能明显
意大利克莱门特---PSRHH---螺杆式水源热泵机组
Menu
压缩机
自动根据工况要求调整负荷输出，实 现10-100%的精确无级调节，按需制冷 制热，大量减少运行费用。
意大利克莱门特---PSRHH---螺杆式水源热泵机组
ห้องสมุดไป่ตู้
Menu
独特技术一：大温差小流量技术
足 不 同 出 水 温 度 要 求
可 变 回 程 的 冷 凝 器 ， 满
UTILITY P1
C1 C2
EVAPORATOR
D1 D2
IN
OUT
Water Flow valve
G1
.
A1 A2
E
G2
F
CONDENSER
部分热回收： 可回收热量约为制冷量的20%； 制冷量为1000KW的机组每小时为您节省生活热水电加
热费 200度电X0.5元/度=100元。 全部热回收：回收量约为制冷量和输入功率之和。
制冷量为1000KW的机组每小时为您节省生活热水电加 热费 1200度电X0.5元/度=600元。
同时大量减少夏季的井水耗量
Menu
克莱门特全球与克莱门特捷联中国-能源与动力工程学院
188台 24台 38台 2台 2台
南京香山美墅别墅
空调系统：全热回收小型地源热泵（热水一体机）
苏州水岸清华别墅
项目概况：面积： 5万平方米，高档别墅约200多套 空调系统：全热回收小型地源热泵（热水一体机）
5
办公楼
上海陆家嘴金融中心
空调系统：能量提升机430RT 风冷热泵300RT（部分热回收） 风冷热泵 180RT
西安高新区“都市之门”
项目概况：建筑面积8万多平方米， 冷热负荷 4,000kW
获得奖项：国家建设部和财政部可再生能源利用 示范项目专项补贴，每平米80元。
深圳京基金融中心广场
项目概况：
位于深圳罗湖金融文化中心区，占地 4.7 万平方米，总建筑面积38 万平方米，包括办公、酒店等多种功能，是深圳市政府确定的“金融中 心区”重点项目。高度达到439米，成为深圳地区第一高楼。总冷热负荷 3,000KW。
机组应用：采用三台能量提升多功能热泵(R型)作为 空调和热水冷热源。
7
超市与卖场
沈阳家乐福超市
项目概况：冷热负荷10,000kW 空调系统：风冷热泵
北京蓝景丽家建材城
空调系统：地源热泵系统 机组应用：6,500kW
沈阳红星美凯龙世博家居广场
项目概况：
建筑面积20万平米，堪称北方最大的红星美凯龙第七代商场，是沈 阳乃至东北最大的单体家具商场。
长安大剧院可容纳800个座位的观众厅，采用古朴、典雅、民族风格的内装 饰 ，因其演出的特殊性，对空调系统在舒适性及噪音处理方面有较高的要求。
空调系统：
采用超低噪高效风冷冷水机组为其提供冷源
江西井冈山革命博物馆
项目概况：冷热负荷2,700kW 空调系统：超低噪风冷热泵机组
克莱门特水源热泵新参数
PSRHH6003C-Y
压缩机台数
4
制冷回路
4
夏季
制冷量（kW）
/
耗电量（kW）
/
冷
冻
水
蒸发器进出口温度（℃）
/
蒸发器水流量（m3/h）
/
蒸发器水阻力（kPa）
/
冷
却
水
冷凝器进出口温度（℃）
/
冷凝器水流量（m3/h）
/
冷凝器水阻力（kPa）
/
冬季
制热量（kW）
2341.8
耗电量（kW）
531.4
耗电量（kW）
640.8
蒸
发
器
蒸发器进出口温度（℃）
15/7
蒸发器水流量（m3/h）
238.5
蒸发器水阻力（kPa）
20
热
水
冷凝器进出口温度（℃）
40/48
冷凝器水流量（m3/h）
307.3
冷凝Байду номын сангаас水阻力（kPa）
20
R134a充注量
420
Oil充注量
112
运行重量（kg）
12720
克莱门特水源热泵机组技术参数（水源
克莱门特水源热泵机组技术参数（水源
机型
PSRHH9004-Y
压缩机台数
4
制冷回路
4
夏季
制冷量（kW）
/
耗电量（kW）
/
冷
冻
水
蒸发器进出口温度（℃）
/
蒸发器水流量（m3/h）
/
蒸发器水阻力（kPa）
/
冷
却
水
冷凝器进出口温度（℃）
/
克莱门特PSRHH螺杆式水地源热泵

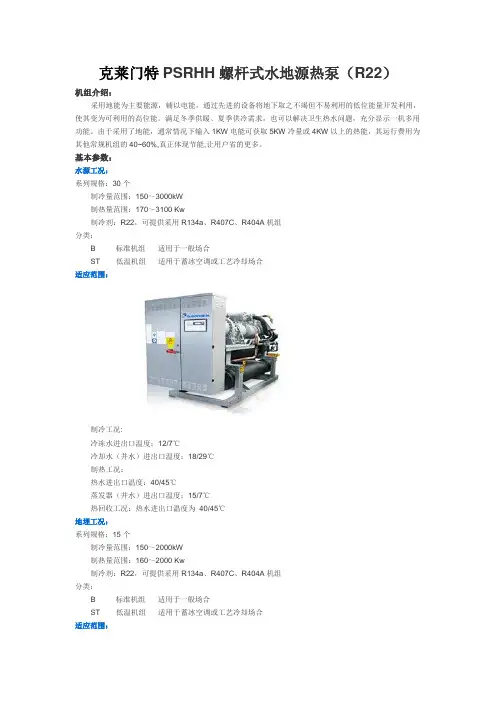

克莱门特PSRHH螺杆式水地源热泵（R22）机组介绍：采用地能为主要能源，辅以电能，通过先进的设备将地下取之不竭但不易利用的低位能量开发利用，使其变为可利用的高位能。
满足冬季供暖、夏季供冷需求，也可以解决卫生热水问题，充分显示一机多用功能。
由于采用了地能，通常情况下输入1KW电能可获取5KW冷量或4KW以上的热能，其运行费用为其他常规机组的40~60%,真正体现节能,让用户省的更多。
基本参数：水源工况：系列规格：30个制冷量范围：150～3000kW制热量范围：170～3100 Kw制冷剂：R22，可提供采用R134a、R407C、R404A机组分类：B 标准机组适用于一般场合ST 低温机组适用于蓄冰空调或工艺冷却场合适应范围：制冷工况:冷冻水进出口温度：12/7℃冷却水（井水）进出口温度：18/29℃制热工况：热水进出口温度：40/45℃蒸发器（井水）进出口温度：15/7℃热回收工况：热水进出口温度为40/45℃地埋工况：系列规格：15个制冷量范围：150～2000kW制热量范围：160～2000 Kw制冷剂：R22，可提供采用R134a、R407C、R404A机组分类：B 标准机组适用于一般场合ST 低温机组适用于蓄冰空调或工艺冷却场合适应范围：制冷工况:冷冻水进出口温度：12/7℃冷却水进出口温度：25/30℃制热工况：热水进出口温度：40/45℃蒸发器进出口温度：10/5℃热回收工况：热水进出口温度为40/45℃机组特点：■ 多种应用场合既有应用于一般中央空调场合的标准冷水机组，又有余热利用的部分热回收冷水机组和全部的热回收冷水机组，还有用于冰蓄冷的双工况机组，满足用户的各种需要。
采用盐水或乙二醇溶液作载冷剂，机组还可以输出-10～12℃的工艺冷水，满足工艺空调和工艺冷却的需要。
小到几百平米、大到几万平米的空调，均可采用该系列水冷螺杆冷水机组。
■ 半封闭螺杆压缩机半封闭双螺杆压缩机阴阳螺杆啮合比为6∶5，由特殊冷冻油润滑的轴承支撑，适度的啮合比既能提高制冷量，又能保证螺杆转动的均衡性。
克莱门特211故障克莱门特水源热泵211故障;克莱门特风冷热泵211故障
ﻫﻫﻫ
ﻫ
ﻫ
运行的短短几分钟时间里反复检查了机组的各项参数,最后认定就是井水的水流不足造成的。于是关闭了２号机组的冷却水进水阀门,全部水只供一台机组,再开１号机组，还是刚才的情况。
２号机组检修：首先检修排除星三角延时继电器的故障。
去年一号机组出过延时继电器损坏故障，当时故障是星三角转换不过来，开机就KM1和KM3吸合，然后两秒后KＭ3断开转换ＫM2过程中就停机了，也不报故障。当时打开配电柜观察的，就发现这个现象，于是就调换了2号机组的那个西门子延时继电器过来试了试，没问题,判断故障就是这个了。
后续情况:
水源井的故障是水泵管路上法兰连接的地方有个洞,被腐蚀出来的,在半路就把水跑掉了根本到不了机组这里。去给1号机组补了一个普通的延时继电器,两台机组都可以正常投入使用，运行状态还可以，高压同时运行维持在1.6 MPa，水温被拉到12度的时候,低压是0.23 MＰa，整体状态还可以，只能这样了。
故障检修:
１号机检修:对一号机进行复位，检查停机状态下各项参数，油位等均正常，开机再试。开机后，高压一路从0.６９MＰa，也就是3分钟不到就上到１．7 MPa，于是手动直接停了机器了。过程中查看冷却水水温,已经是进水１7.5度,出水３0度了。低压没多大波动,最后基本维持在0.4 ＭPａ左右,因为当时外面天热,室外温度是３0多度,系统的水温是2８度已经。
ﻫ设备信息：主机两台，型号PSRＨH1801-Y,压缩机莱富康压缩机,型号１34-S-1８0－L4,制冷剂R１３4a
主机冷凝器均带热回收系统,可以同时工作。ﻫ客户信息：海淀区某酒店写字楼(昨天雷电交加,暴雨如注,停电了就没发出来内容）
故障描述:赶到现场后，发现１号机组故障报警停机，故障就是211，高压故障报警。我查了查控制系统的设置故障报警是2.８MPa,系统上面的江森自控的那个压力开关设置的是2.0Ｍpa。大概这样,看来压力不低报警的时候。2号机组处于开机状态，指示灯都亮,但是压缩机没运转。
意大利克莱门特空调技术交流2016.7
力求完美的零缺陷管理理念
不接受缺陷 不流转缺陷
不制造缺陷 不出厂缺陷
完善的售后服务体系
全国免费服务电话：400-880-7575
3.典型案例
Data Centre 数据中心
IBM EUROPE
应用
HPAC/Hydronic system Installed appliances: 3 FOCS-ME 1502 90 xSUC100 40 AC 041 EC1800A 2 FOCS-W 1902 SME
数据中心应用 伦敦各大银行 United Kingdom (London) THE WILLIS BUILDING
Project: Foster & Partners
Hydronic system Total cooling capacity: 60000 kW Installed appliances: 560 X TECS 240 SCU150
2009 Portugal (Faro) Faro Airport Hydronic System Total cooling capacity: 35000 kW Installed appliances: 20 FOCS/B 8404
Hydronic System Total cooling capacity: 9000 kW Installed appliances: 2 FOCS 1902, 1 NECS/B 0604, 120 CHD, 3 a-LIFE 330
2004 Italy (Milan) Milan Fair
2005 Italy (Rome) Rome Fair
Hydronic System Total cooling capacity: 6210 kW Total heating capacity: 5210 kW Installed appliances: more than 800 hydronic fan coils
