分油机的故障原因和工作原理
分油机常见故障
分油机常见故障
一、出水口跑油的原因：
●水封未能建立或受到破坏。
原因：
1、启动时水封水未加或加得太少。
2、进油伐开得太猛，水封被破坏。
3、油温太高，水封水被蒸发，水封被破坏。
4、转速不足使水封压力不够。
5、分离盘片间脏堵。
●油水分界面外移至分离盘外。
原因是：
1、重力环内径过大；
2、油未加热至要求温度，密度大。
二、排渣口跑油这是由于排渣口未能封闭。
原因如下：
1、滑动圈不能上移堵死密封水腔泄水口。
原因：分
离筒上小孔M1、M2堵塞，不能泄水；滑动圈下方弹簧失效；滑动圈上方塑料堵头失严。
2、滑动底盘下部缺密封水。
原因是：高置水箱无水；
工作水系统管道或控制伐堵塞或严重漏泄；滑动
底盘周向密封圈失效漏泄。
3、滑动底盘与分离筒盖不能贴紧。
原因是：滑动底
盘上端面主密封圈失效；传动齿轮和轴承过度磨
损使立轴下沉。
三、不能排渣的原因：缺少压下滑动圈的开启工作
水。
可能是：
1、高置水箱无水。
2、工作水系统管道或控制伐堵塞或严重漏泄。
3、有关工作水孔脏堵不通。
4、滑动圈周面密封圈失效。
滑油分油机工作原理及常见故障分析
滑油分油机工作原理及常见故障分析摘要：本文介绍了海上采油平台使用滑油分油机的工作原理、故障现象及故障分析，并提出相应的处理措施，确保滑油分油机的合理使用、正确的日常维护保养。
关键词：滑油分油机、故障分析Lube oil separator working principle and common failure analysisWangjiangtao（Lu feng 131 platform of Cnooc shenzhen company）Abstract：this paper introduces the offshore oil platforms use lube oilseparator working principle，fault and fault analysis，and put forward the corresponding measures，to ensure the lube oil separator is reasonable used、the correct daily maintenance。
Key words：Lube oil separator，fault analysis一、滑油分油机工作原理其工作原理是：让需要净化的润滑油进入分油机中作高速旋转，密度较大的水和机械杂质所受的离心力最大，被甩向外周，水被引出，杂质则定期清除（排渣）；密度较小的油所受离心力较小，便向里流动，从靠近转轴的出口流出，油从而得到净化。
离心式滑油分油机具有净化时间短、流量大和效果好的优点。
分油机分油流程如下图所示，在分油机的PLC控制面板（11）没有发出进油指令时，滑油处于一个循环状态。
滑油从柴油机的油底壳在分油机的循环泵作用下，到达进油管路（1），进油管路（1）上有一个两位三通阀，滑油从两位三通阀的出口回到柴油机的油底壳。
当分油开始工作时，将要进行一个清洗程序。
操作水从管路（18）通过压力把滑动的下分离筒顶起（供水压力为4bar），使上、下分离筒密封，形成一个密闭腔，这时置换水从管路（3）进入高速旋转的分离筒，当水充满分离筒时，控制面板（11）给管路（18）上的电磁阀以指令，操作水打开，推开水密封的环状滑块，使操作水从排放管（17）排出，清洗分离筒的置换水从污水排放管（14）排出，再循环清洗一次。
船用分油机常见故障原因及维修要点

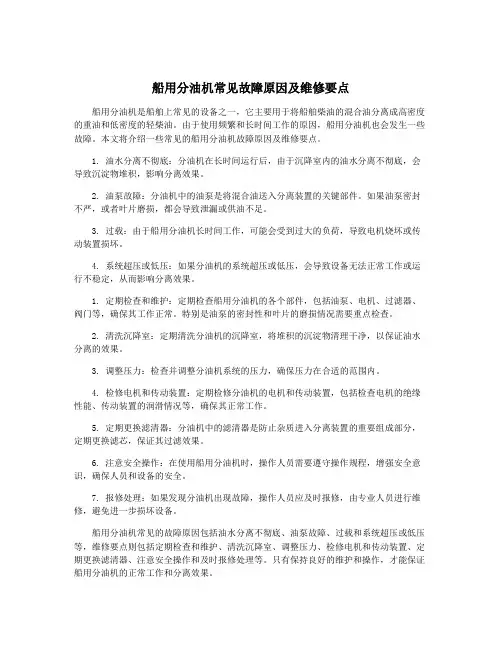

船用分油机常见故障原因及维修要点船用分油机是船舶上常见的设备之一，它主要用于将船舶柴油的混合油分离成高密度的重油和低密度的轻柴油。
由于使用频繁和长时间工作的原因，船用分油机也会发生一些故障。
本文将介绍一些常见的船用分油机故障原因及维修要点。
1. 油水分离不彻底：分油机在长时间运行后，由于沉降室内的油水分离不彻底，会导致沉淀物堆积，影响分离效果。
2. 油泵故障：分油机中的油泵是将混合油送入分离装置的关键部件。
如果油泵密封不严，或者叶片磨损，都会导致泄漏或供油不足。
3. 过载：由于船用分油机长时间工作，可能会受到过大的负荷，导致电机烧坏或传动装置损坏。
4. 系统超压或低压：如果分油机的系统超压或低压，会导致设备无法正常工作或运行不稳定，从而影响分离效果。
1. 定期检查和维护：定期检查船用分油机的各个部件，包括油泵、电机、过滤器、阀门等，确保其工作正常。
特别是油泵的密封性和叶片的磨损情况需要重点检查。
2. 清洗沉降室：定期清洗分油机的沉降室，将堆积的沉淀物清理干净，以保证油水分离的效果。
3. 调整压力：检查并调整分油机系统的压力，确保压力在合适的范围内。
4. 检修电机和传动装置：定期检修分油机的电机和传动装置，包括检查电机的绝缘性能、传动装置的润滑情况等，确保其正常工作。
5. 定期更换滤清器：分油机中的滤清器是防止杂质进入分离装置的重要组成部分，定期更换滤芯，保证其过滤效果。
6. 注意安全操作：在使用船用分油机时，操作人员需要遵守操作规程，增强安全意识，确保人员和设备的安全。
7. 报修处理：如果发现分油机出现故障，操作人员应及时报修，由专业人员进行维修，避免进一步损坏设备。
船用分油机常见的故障原因包括油水分离不彻底、油泵故障、过载和系统超压或低压等，维修要点则包括定期检查和维护、清洗沉降室、调整压力、检修电机和传动装置、定期更换滤清器、注意安全操作和及时报修处理等。
只有保持良好的维护和操作，才能保证船用分油机的正常工作和分离效果。
船用分油机常见故障分析和解决方法
船用分油机常见故障分析和解决方法一、分油机典型故障主要有三类：出水口跑油、排渣口跑油、机体出现异常振动或噪声。
现分别列举如下：（一）出水口跑油：可能引起这种故障的原因有：1．起动时未加水封水或加得太少。
这会使筒内油水分界面向外移动，油空间超过了分离盘外缘，从而造成出水口跑油。
2．进油阀开得太猛，水封被破坏。
分油机分油的最大量是一定的，如进油太猛太快，造成分油机来不及分离油，而使部分燃油从出水口跑出。
3．油温高，燃油进入分油机前要进行加热，目的是为了更好的进行分离，通常要加热到98℃，但如果加热温度过高，则会使水封水被蒸发，水封被破坏。
4．转速不足使水封压力不够。
5．分离盘片脏污。
分离盘片应定期清洗，特别是所加装的燃油含杂质较多时，否则盘片脏污后，将使盘片间的油流通道堵塞，造成出水口跑油。
[1] 6．选用重力环内径过大。
在分离筒中，油和水构成了一个连通器，若油水分界面水侧的压力大于油侧的压力，则分界面要内移；反之则外移。
只有当两者压力相等时，分界面才保持稳定。
油水分界面实际上是一个动态的平衡面。
一般选用重力环的原则是：在不破坏水封的前提下，尽量选用内径大一些的重力环。
但如果内径过大，将使油水分界面向外移至分离盘外，导致出水口跑油。
[2] 7．加热油时，未将其加热到规定值，致使油的密度较大，进而离心力较大，随水流出出水口。
（二）排渣口跑油：这是由于排渣口未能关闭造成的。
不能关闭的原因通常有以下几类：1．开启水的泄水孔堵塞。
由于此泄水孔要实现节流作用，所以设计得非常小，很容易被杂质堵塞，一旦泄水孔被堵塞，滑动圈上方的残水就无法排出，导致滑动圈无法复位，分离筒也就无法密封住，造成排渣口跑油。
2．滑动圈下方弹簧失效。
失效后，弹簧无法将滑动圈顶起到相应的高度，也就无法堵死密封水腔的泄水孔。
3．高置水箱无水。
高置水箱要输送密封水，如其无水，会造成密封水压力不足甚至没有密封水，也就无法托起滑动底盘与分离筒盖压紧。
船用分油机常见故障原因及维修要点
船用分油机常见故障原因及维修要点船用分油机是船舶上的重要设备之一，分油机常见故障种类繁多，涉及到机械、电气等多个方面。
本文将针对船用分油机常见故障原因及其维修要点进行详细介绍。
一、轴承损坏轴承损坏是船用分油机最常见的故障原因之一，其主要原因是轴承磨损以及润滑不良。
轴承磨损时，经常会发出金属磨擦的声音，当发现轴承损坏时应及时更换。
润滑不良也是轴承损坏的原因之一。
轴承适当的润滑可以减少磨损和热量，使分油机运作更加平稳。
在维修时，要注意对轴承进行清洗和润滑。
二、滤网堵塞船用分油机滤网是过滤杂质的重要部件，如果长时间不清洗会导致滤网堵塞，并阻碍燃油进入到分油器中。
这样，不仅分油率会下降，还会导致分油机失常。
在维修时，应对滤网进行清洗和更换，以保证分油机的正常运行。
三、非正常噪音非正常噪音是船用分油机另一个常见的故障之一。
这种噪音可能来自于机组配件的松动，旋转配件磨损或润滑不良。
当机组开始发出异常噪声时，应仔细检查分油机的各个部件，找出问题并及时更换或进行维修。
四、电气故障电气故障是分油机的另一个主要原因。
这种故障可能是由于电气部件接触不良，电源电压不稳定或电气元件老化而引起的。
在发现电气故障时，应及时检查电气线路，检查控制电气元件和更换缺陷的电气元件。
五、泄漏现象泄漏现象也是船用分油机常见的故障原因之一。
泄漏可能会影响分油机的运行，例如造成油泥损失和环境污染。
泄漏的原因可能是密封材料老化、密封件不对或部件的松动和磨损。
在维修时，应分类检查各个部分，更换需要更换的零件。
总结起来，船用分油机常见故障的原因包括轴承损坏、滤网堵塞、非正常噪音、电气故障和泄漏现象，维修要点包括清洗、更换、润滑及检查电气线路等。
为保证分油机的正常工作，应定期进行维护和检查，并对其进行及时维修。
分油机跑油故障分析 刘涛
分油机跑油故障分析刘涛摘要：分油机是影响船舶正常运行的因素之一，若分油机故障不能及时排除，不仅会造成经济损失，还会影响船舶的航行安全。
关键词：分油机；跑油；因素；排除船舶柴油机使用的燃油和润滑油在进机前必须使用分油机进行净化，去除其中的水分和杂志，分油机的净化效果对柴油机的可靠性和使用寿命影响巨大。
因此，分油机一旦发生故障会造成严重的后果，分油机跑油，是最常见的故障之一。
基于此，本文对日本三菱SJ系列分油机跑油故障进行了论述。
1 分油机工作原理分油机利用离心力净化燃油及滑油，其功能是从油中去除水分与杂质。
工作原理是将待净化的废油注入分油机加速旋转，利用不同的油、水和杂质密度，在离心力的作用下，密度大的水与杂质被排放到分油机筒体外，水被引出，定期清除其杂质；当油的比重小，其离心力也小，会移到分油机筒体中心，在靠近出口的转轴处流出，以使分离出来供船舶使用的废油得以净化。
2 分油机跑油故障的因素2.1 比重环选择不当。
比重环直接影响了油水分界面，其内径决定了油水分界面的位置，而燃油的比重又决定了比重环的大小。
对于比重大的燃油，应该选用内径小的比重环，如果选用的比重环过大，油水分界面会向外移动，导致出水口跑油；若选择的比重环内径过小，油水分界面会向内移动，导致燃油分离不干净。
2.2 高置水箱无水或配水系统堵塞。
若工作水不能托住分油机的活动底盘，会导致引入的水封水从排渣口跑掉，在这种情况下，不可能形成水封，没有水封，引入的燃油就会从排渣口跑掉。
因油水分界面无压力，油在离心力的作用下被甩出分离筒，而不是从出油口流出。
若高置水箱中没有水、或配水系统被水垢堵塞、配水系统部分管路或阀脏堵，则无法将水引入分离筒内，致使水封无法建立，从而导致排渣口跑油。
2.3 工作水泄漏。
工作水大量泄漏，补偿给水速度过低，从而致使泄漏及补偿不平衡，最终，这将导致工作水的压力降低，难以托起其滑动底盘，导致水封水泄漏，从而造成排渣口跑油事故。
船用分油机常见故障
船用分油机常见故障刘磊（哈尔滨航运学校150027）摘要:简单介绍了船用分油机的工作原理及常见故障，以及产生故障的原因及排除方法。
关键词：分油机；油品；粘度现代船舶主要靠离心式分油机来净化燃油和滑油。
其工作原理是：首先保证分油机的正常运转并建立水封。
从沉淀柜出来的燃油或滑油经过管路进入分油机，经分油机的进油管进入到分油机最下层的分离盘，此时分离盘里充满水。
由于分油机在做高速的旋转所以油在离心力的作用下会向分离盘的外延运动，但油的密度比水小所以会被水限制在分离盘的分配孔内侧最后经分配孔向上经出油口排出。
此时从出油口排出来的是净油，油中的杂质被离心力甩在分离盘的外延在分离筒内。
由于分油机长时间的工作、进油品质的不同、船员操作过程中的不当行为等往往会使分油机出现故障，本文就分油机的常见故障做些浅显的分析。
1分油机故障分类1.1分油机分油不净从出油口排出来的油中含有大量水分、出油口排出来的油含有杂质、出水口排出的水含有油等。
（1）出油口的油含水一般是由于水封水加的太少不能起到密封的作用常见原因：加入水封水的量过少导致水封水受到破坏在，在这种情况下可以采取停车分油机然后再次启动分油机，重新慢慢加入足量的水封水；如果是因为分油机中比重环口径的选择不合适就需要根据油密度的不同而更换内径适合的比重换（一般是油的密度与比重环的内径成反比）。
一般进口油的温度应适当调整（根据分离油的种类、密度不同而选不同的加热温度），低油温也会造成出油口跑水的现象。
1.2出水口跑油分油机在进油之前分离筒内是充满着水，当缓慢的打开进油阀时，待分离的油进入到分油机里并把分离筒内的水逐渐的排挤到分离盘的外延。
一般是以分离盘的分离孔为油水分界面。
但往往由于各种原因会导致分界面的位置过于靠近内侧或偏外侧，这时就会产生各种故障，常见的就是出水口跑油。
原因一：跟出油口跑水一样如果比重换的内径选择不合理的话也会导致出水口跑油。
一般是内径选择过大，这时需要停机选择合适内径的比重换重新装上，然后开机。
船用分油机常见故障原因及维修要点
船用分油机常见故障原因及维修要点船用分油机是船舶用的一种设备，它主要用于将船上的油水混合液分离成油和水两部分，以保护海洋环境。
但是，船用分油机在运行过程中也会出现一些故障，如下：1.进料慢进料慢的原因有很多，有可能是进水口被堵塞了，需要清洁；有可能是进料泵的过滤器堵塞了，需要清洁或更换；还有可能是进料泵的流量不足，需要检查并调整流量。
2.出油分离效果差出油分离效果差的原因也有很多，有可能是分离液的温度过低，需要调整温度；有可能是排放泵的扬程过低，造成油水混合液不能完全分离，需要更换排放泵；还有可能是分离液中油的比重太小，需要重新选用适合的分离液。
3.机器噪音大机器噪音大的原因主要有两个，一是轴承损坏或润滑不好，需要更换或加注润滑油；二是松动的连接件、旋转部位与机壳相碰撞或磨损过度，需要更换或修理。
4.机器堵塞机器堵塞的原因主要是分离液中的杂质或异物过多，需要清理分离器，同时也需要加强进入分离器的油水混合液前的预处理。
维修要点：1.定期检查和维护船用分油机在遇到故障时需要及时维修，同时也需要定期检查和维护，例如清洗进水口、调整分离液的温度、更换或加注润滑油等。
2.保持清洁和干燥船用分油机的内部需要保持清洁和干燥，每次使用后需要按照规定的清洗程序进行清洗，并及时清除内部的污物和杂质。
3.注意保障安全机器故障时应首先切断电源，避免发生意外事故。
同时也需要注意机器的安全保护措施，例如电机过载保护、过温保护等。
4.维修技巧在进行船用分油机维修时，需要掌握一定的维修技巧，例如采用正确的工具和方法进行拆卸和安装，避免造成二次损坏。
此外，还需要了解船用分油机的工作原理和结构，以便更好地进行维修。
船用分油机常见故障原因及维修要点
船用分油机常见故障原因及维修要点船用分油机是船上一种重要的净化设备，也是一大维护难点。
在使用过程中，常见的故障有很多种，比如进出口堵塞、闪蒸器失效、转子失速等，这些故障会严重影响分油机的工作效率，甚至危及船舶的安全，所以及时排查和维修是非常重要的。
进出口堵塞分油机的进出口是主要的通道，如果堵塞会导致机器失灵。
堵塞的原因通常是分离器筒和滑盘滑沟、进油管道和出油管道的积垢，或者是进口过滤器滤网的堵塞。
解决方法包括清洗分离器筒和滑盘滑沟，清洗进油管道和出油管道以及更换进口过滤器滤网。
闪蒸器失效闪蒸器的作用是将油水混合物进一步分离，形成二次油水分离。
但是闪蒸器在长期使用后，可能会出现漏油、堵塞的情况。
漏油的原因可能是密封不良或者是密封圈老化，解决方法是更换密封圈或重新安装密封。
堵塞可能是因为内部积垢或者闪蒸管道堵塞，需要清洗或更换。
转子失速转子的转速是分油机正常工作的保障，如果转子失速，则油水混合物无法进行分离。
转子失速的原因可能是轴承损坏、电机故障或者转子轴弯曲。
解决方法包括更换轴承、更换电机或者重新校正轴。
维修要点：1、对于每一次维修，必须完全确认故障原因和维修方法，避免不必要的损失。
2、维修时，必须先放空润滑油腔、泥浆腔和清洗槽，以免因工作介质流出造成的交叉污染或沉积物残留导致二次污染。
3、在维修前，必须关闭所有与分油机相关的阀门、泵等装置，并将电源切断。
4、在拆卸分油机时，必须先对其进行指定顺序的拆卸，并注意记录维修过程中机器每个零部件的位置、维护记录等信息。
5、在维修结束后，必须对机器进行仔细检查，确认故障是否被完全解决，同时对机器进行性能测试，并且修复后的分油机必须经过严格的质量验证才能重新投入使用。
总之，船用分油机的正常维护和及时排除故障，对于船舶的安全和运行效率具有非常重要的意义，相关人员需要高度重视。
分油机总是正常分一段时间后，出水口就流油，原因知道了就简单
分油机总是正常分一段时间后，出水口就流油，原因知道了就简单船上配置的分油机主要是用来分离油中的水分和机械杂质，为机械设备提供高质量油，降低机械设备故障率，提高使用效率，并延长设备使用寿命。
作为船舶燃、滑油系统中的关键设备，分油机运行状况的好坏直接影响船舶动力系统的运行工况，在某些特殊的情况下，甚至会影响到船舶的航行安全[1]。
因此，轮机管理人员要掌握分油机的工作原理和控制过程，熟练的对分油机进行操作和故障诊断，确保分油机安全有效地运行，并尽量减少故障的发生。
1 出水口跑油故障情况某船的机舱内部设有两台燃油分油机（见图1），型号为GEA OSE5-0196/-5，处理能力为 2 000 L/h。
在轮机员按例行操作启动分油机使其达到正常工作速度，然后按正常程序完成水密封和供油操作后，此时分油机正常工作。
但一段时间后，发现分油机出水口有燃油流出异常现象，轮机员立即关闭燃油分油机，并对其进行检查后重新启动分油机。
正常工作一段时间后，再次发现出水口有燃油流出现象，故障并未消除。
为解决出水口有燃油流出问题，决定对燃油分油机单元进行故障排除，分析原因并落实处理方法。
图 1 某船分油机单元2 故障原因分析2.1 分油机工作原理分油机主要功能是去除油中的水分和杂质。
其工作原理是将需要净化的污油注入分油机中并加速旋转，利用油、水及杂质的密度不同，在离心力作用下，密度大的水和杂质会被甩向分油机筒体外部，其中的水则被引出，杂质将定期清除；而油的密度小受到的离心力也小，则会向分油机筒体中心移动，并在靠近出口的转轴处流出，从而使分离的污油得以净化供船舶使用。
图 2 为分油机结构图。
2.2 出水口跑油原因分析分油机的出水口（见图 3）跑油，主要原因大致可归纳如下：（1）比重环选择错误；（2）进油速度过快；（3）分离筒和排渣口脏物堵塞；（4）设备加热量小，进油温度低；（5）分离筒转速过低；（6）高置水箱的水量较少，导致其活动底盘没有抬起；（7）配水盘存在故障，导致其没有水封。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
再混有水和杂质的油中，机械杂质的密度最大，油的密度最小，水的密度介于两者之间。
油在沉淀柜中存放一定的时间能使机械杂质和水沉淀分离，但速度慢。
目前船上主要靠离心式分油机来净化燃油和滑油。
其工作原理是：让需要净化的油进入分油机中高速旋转，密度较大的水和机械杂质所受的离心力最大，被甩向外周，水被引出，杂质则排出，密度较小的油所受离心力较小，便于向里流入，从靠近转轴的出口流出，油从而得到净化。
对于杂质，水所受离心惯性比自身重力大几千倍，因此，离心分油机具有净化时间短，流量大和效果好的优点。
分油机根据其传动方式可以分为蜗轮传动和平皮带传动。
分油机的传统设计中，采用蜗杆轮传动机构。
燃油在沉淀柜中静置，纯油在最上面，水在中间，机械杂质在最下面。
燃油是粘性液体，水滴和固体小颗粒在其中运动会受到粘带阻力，所需时间长，效果也不好。
分油机净化油料能缩短净化时间和提高净化效果。
船舶上通常使用叠片式（转盘式）分油机净化燃油。
核心部件是分油筒，主要作用是净化油料。
轻柴油，船用柴油，重柴油，润滑油
减少管理人员额外的工作量，有利于维持分油机工作的可靠性和使用寿命
1，分离筒达不到规定转速
可能原因是：制动器未松开；摩擦离合器中混入油脂，摩擦片打滑或损坏；电动机或电气设备故障
2不能进油或分油过程断油
分油机供油泵一般为齿轮泵，不能供油的原因有以下几类。
第一类是由于泵或管路的问题不能产生足够低的吸入压力，原因是：油泵传动齿轮锥销折断；泵严重磨损，间隙太大；泵转速太低；吸入管漏气；油柜用空。
第二类原因是泵吸入压力过低。
属于这类的原因有：油柜油位太低；供油泵前滤器堵塞或管路不通；油温太低，粘度太大。
2，出水口跑油
第一类是水封未能建立或受到破坏：启动时水封水未加或加的过少；进油阀开的太猛，水封被破坏；油温太高，水封水被蒸发，水封被破坏；转速不足使水封压力不足；分离盘片间脏堵。
第二类情况是油水分界面外移到分离盘外。
属于这类的原因有：重力环内径过大；油未加热到要求值，密度大。
3，接渣口跑油
由于排渣口未能封闭。
原因有以下几类：
第一类是滑动圈不能上移堵死密封水腔泄水口。
原因是：分离筒上泄水口小孔堵塞，不能泄水；滑动圈上方塑料堵头失严。
第二类原因是滑动底盘下部缺密封水，可能是高置水箱无水；工作水系统管道或控制阀堵塞或严重漏泄；滑动底盘周向密封圈失效漏泄。
第三类原因是滑动底盘与分离筒盖不能贴紧，原因是：滑动底盘上端面主密封环失效；传动齿轮和轴承过度磨损使立轴下沉。
4，不能排渣
原因可能是缺少压下滑动圈的开启工作水，可能是：高置水箱无水；工作水系统管道或控制阀堵塞或严重漏泄；有关工作水孔脏堵不通；滑动圈周面密封圈失效。
5，出现异常振动或噪音
问题可能是：分离筒安装不正确、紧固件松动或与机盖、配水盘擦碰；传动机械因缺油或油质差而损坏；轴承过度磨损而立轴下沉；供油泵卡阻或损坏；摩擦离合器损坏或过度磨损，质量不均匀；排渣不净，分离筒内积渣不均。
