焊接工艺规范
通用焊接工艺规范(普通碳钢、合金钢、不锈钢、铜管焊接)
通用焊接工艺规范1 碳素钢、合金钢及不锈钢的焊接1.1焊前准备1.1.1 焊缝的坡口形式和尺寸应符合设计文件的规定，当无规定时，符合本规范附录A.0.1的规定.1.1.2 焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。
1.1.3 焊件组焊前应将坡口及其两侧表面不小于20 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。
油污清理方法如下，首先用丙酮或四氯化碳等有机溶剂擦洗，然后用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。
1.1.4 管子或管件、筒体对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm；1.1.5 焊缝的设臵应避开应力集中区，便于焊接和热处理，并应符合下列规定：（1）钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时，相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100 mm，同一筒节上两相邻纵缝间的距离不应小于200 mm；（2）除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径，且不应小于l00 mm；管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。
同一直管段上两对接焊缝中心面间的距离：当公称直径大于或等于150mm时不应小于150mm；公称直径小于150mm时不应小于管子外径；（3）不宜在焊缝及其边缘上开孔。
（4）不锈钢焊件焊接部位两侧各l00 mm范围内，在施焊前应采取防止焊接飞溅物粘污焊件表面的措施：可将石棉置于焊接部位两侧等。
1.1.6 焊条、焊丝在使用前应按规定进行烘干、保温，并应在使用过程中保持干燥。
焊丝使用前应清除其表面的油污、锈蚀等。
常用焊材烘干温度及保持时间见表4。
表4 常用焊材烘干温度及保持时间接上表：1.2.8 施焊过程中应保证起弧和收弧处的质量，收弧时应将弧坑填满。
焊接工艺规范及操作规程
焊接工艺规范及操作规程1 ． 目的和合用范围1 ．1 本规范对本公司特殊过程 ――焊接过程进行控制， 做到技术先进、经济合理、安全适用、确保质量。
焊接。
合用的焊接方法包括： 手工电弧焊、 气体保护焊、 埋弧焊及相应焊接方法的组合。
3 ． 焊接通用规范3 ． 1 焊接设备3 ．1 ．1 焊接设备的性能应满足选定工艺的要求。
3 ．1 ．2 焊接设备的选用：手工电弧焊选用 ZX3－400 型、 BX1－500 型焊机CO2 气体保护焊选用 KR Ⅱ－500 型、 HKR －630 型焊机埋弧自动焊选用 ZD5 (L )－1000 型焊机3 ．2 焊接材料3 ．2 ．3 焊丝应符合现行国家标准《熔化焊用钢丝》(GB ／T14957)、《气体保护电弧焊用碳钢、低合金钢焊丝》(GB ／T8110)及《碳钢药芯焊丝》(GB ／T10045)、《低合金钢 药芯焊丝》(GB ／T17493)的规定。
3 ．2 ．4 埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》(GB ／T5293)、《低合金钢埋弧焊用焊剂》(GB ／T12470)的规定。
的规定。
3．2．2 焊条应符合现行国家标准《碳钢焊条》(GB ／T5117)，《低合金钢焊条》(GB ／T5118) 证明书或者检验报告； 其化学成份、力学性能和其它质量要求必须符合国家现行标准规定。
3 ．2 ．1 焊接材料的选用应符合设计图纸的要求， 并应具有钢厂和焊接材料厂出具的质量GB50017－2003 《钢结构设计规范》GB50205－2001 《钢结构工程施工质量验收规范》JGJ81－2002 《建造钢结构焊接技术规程》本规范引用如下标准： 和普通构筑物的钢结构工程中， 钢材厚度≥4mm 的碳素结构钢和低和金高强度结构钢的多层和高层梁柱框架结构等工业与民用建造 2． 1．2 本规范合用于各类铁塔结构、 桁架结构、气体质量应符合该标准中优等品的要求，即其 CO2 含量(V ／V )不得低于 99.9%，水3 ．2 ．6 焊缝金属应与主体金属相适应。
焊接工艺规范
编号：焊接工艺规范编制：校对：审核：批准：年月目录1. 目的 02. 适用范围 03. 引用标准 04. 工艺要求 04.1焊接方法选用原则 04.2 焊接用辅料援用原则 (1)4.3 点焊接头的最小搭边宽度和焊点的最小点距 (2)4.4 点焊焊接工艺规范 (2)4.5 螺母凸焊焊接工艺规范 (4)4.6 CO2 焊焊接工艺规范 (5)4.7 CO2 定位焊缝的长度和间距 (5)1.目的确定钣金件焊接时的工艺守则，确定检验作业条件，明确检验方法，建立判定标准，以确保产品品质。
2.适用范围本规范适用于本公司产品的焊接指导与检验；当本规范与工艺文件和图纸冲突时，以工艺文件和图纸为准。
3.引用标准GB/T706-2008 《热轧型钢》GB/T1800.3 《标准公差数值》GB10854-89 《钢结构焊缝外形尺寸》GB/T 2828 《逐批检查计效抽样程序及抽样表》GB/T19804-2005 《焊接结构的一般尺寸公差和行为公差》GB/T12469-90 《焊接质量保证钢熔化焊接头的要求和缺陷分级》GB/T709-2006 《热轧钢板和钢带的尺寸、外形、重量及允许偏差》4.工艺要求4.1焊接方法选用原则表1 焊接方法选用原则4.2 焊接用辅料援用原则表2 焊接用辅料援用原则4.3 点焊接头的最小搭边宽度和焊点的最小点距点焊接头的最小搭边宽度最小搭边宽度b=4δ+8 (δ取最大值）b —搭边宽度 mmδ—材料厚度 mm表3 点焊接头的最小搭边宽度和焊点的最小点距单位：mm4.4 点焊焊接工艺规范表4 点焊焊接工艺规范4.5 螺母凸焊焊接工艺规范表5 螺母凸焊焊接工艺规范4.6 CO2 焊焊接工艺规范表6 CO2 焊焊接工艺规范4.7 CO2 定位焊缝的长度和间距表7 CO2 定位焊缝的长度和间距。
焊接工艺参数规范要求

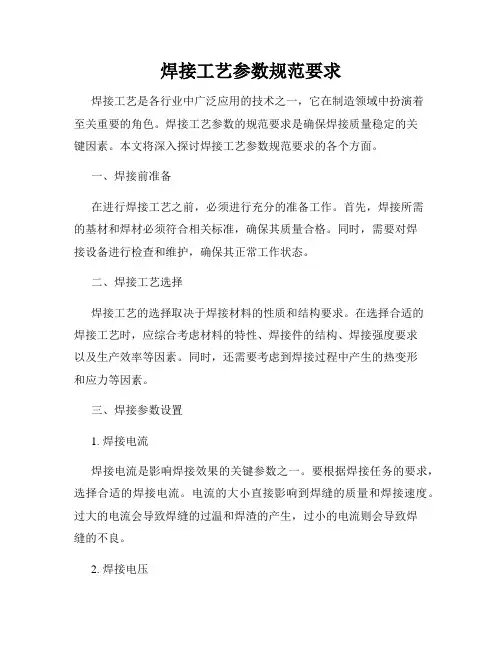

焊接工艺参数规范要求焊接工艺是各行业中广泛应用的技术之一，它在制造领域中扮演着至关重要的角色。
焊接工艺参数的规范要求是确保焊接质量稳定的关键因素。
本文将深入探讨焊接工艺参数规范要求的各个方面。
一、焊接前准备在进行焊接工艺之前，必须进行充分的准备工作。
首先，焊接所需的基材和焊材必须符合相关标准，确保其质量合格。
同时，需要对焊接设备进行检查和维护，确保其正常工作状态。
二、焊接工艺选择焊接工艺的选择取决于焊接材料的性质和结构要求。
在选择合适的焊接工艺时，应综合考虑材料的特性、焊接件的结构、焊接强度要求以及生产效率等因素。
同时，还需要考虑到焊接过程中产生的热变形和应力等因素。
三、焊接参数设置1. 焊接电流焊接电流是影响焊接效果的关键参数之一。
要根据焊接任务的要求，选择合适的焊接电流。
电流的大小直接影响到焊缝的质量和焊接速度。
过大的电流会导致焊缝的过温和焊渣的产生，过小的电流则会导致焊缝的不良。
2. 焊接电压焊接电压是控制焊接弧长的重要参数。
合适的焊接电压可以保证焊接过程的稳定性和焊缝的质量。
过高的电压会导致焊接弧过长，产生不良的飞溅和气孔；过低的电压则会导致焊接弧过短，焊缝的穿透性差。
3. 焊接速度焊接速度是影响焊接质量和效率的重要参数。
合理的焊接速度可以保证焊接质量，并提高焊接效率。
过快的焊接速度会导致焊缝质量下降，过慢的焊接速度则会浪费时间，影响生产进度。
4. 焊接时间焊接时间是指焊接电流和焊接速度的乘积。
它直接影响到焊缝的形成和焊接强度。
在设置焊接时间时，应根据焊接任务的要求和焊接材料的特性进行合理的选择。
四、焊接过程控制1. 清洁度控制焊接前，焊接件必须进行充分的清洁处理，确保焊接表面无油污、锈蚀和灰尘等杂质。
清洁度的好坏直接影响到焊缝的质量和强度。
同时，在焊接过程中，也要保持焊接区域的清洁，防止灰尘和杂质的污染。
2. 保护气体控制某些焊接工艺需要使用保护气体来防止焊缝氧化。
在进行这类焊接时，保护气体的流量和压力需要进行合理的控制。
焊接工艺规范
焊接工艺规范1.引言本文档旨在规范焊接工艺，确保焊接过程的质量和安全性。
本文档适用于所有涉及焊接的工作和项目。
2.术语定义焊接：将两个或多个金属材料通过加热和熔化，然后冷却固化，使其相互连接的工艺。
焊工：进行焊接操作的技术人员。
3.安全要求3.1.焊接区域应保持干净整洁，无杂物阻碍操作或引发火灾。
3.2.操作人员应佩戴符合相关安全要求的防护装备，包括焊接面罩、防护服和手套等。
3.3.必须确保焊接区域有足够的通风，以防止有害气体积聚。
3.4.任何设备或工具在使用前应进行检查，确保其运行良好且符合安全要求。
4.焊接过程规范4.1.焊接前准备工作仔细检查焊接材料和接头的质量，确保其符合相关标准。
选择适当的焊接方法和设备。
清洁焊接材料和接头，去除油脂、灰尘和其他污染物。
4.2.焊接操作要求按照焊接工艺参数进行预热和热处理，以确保焊接质量。
控制焊接电流、电压和焊接速度，以保证焊缝的质量。
坚持良好的焊接技术，如均匀施加焊接电流、合适的焊接角度和适当的电弧长度等。
4.3.焊接后处理进行焊缝的清理和喷涂防护涂料。
检查焊接质量并记录相关数据。
对焊接材料和设备进行维护，确保其长期可靠性。
5.质量控制5.1.对焊接过程进行监控和测试，以确保焊缝的强度、密度和质量。
5.2.使用合适的非破坏性测试方法检查焊缝，如超声波探伤和磁粉检测等。
5.3.定期进行焊工的培训和技术评估，以提高他们的焊接技能和质量意识。
5.4.建立焊接质量记录和档案，便于事后追溯和检查。
6.风险管理6.1.识别并评估焊接过程中的潜在风险，采取相应的控制措施，确保工作安全。
6.2.为焊接人员提供必要的安全培训和防护设备，降低职业风险。
6.3.建立应急预案，处理焊接过程中可能发生的事故或紧急情况。
7.法律和法规遵从7.1.遵守所有适用的法律法规，包括但不限于劳动法、环境保护法和安全生产法等。
7.2.确保焊接工艺符合国家标准和行业标准。
7.3.未经许可或授权，不得使用任何受版权保护的焊接工艺规范。
焊接生产车间焊接工艺规范

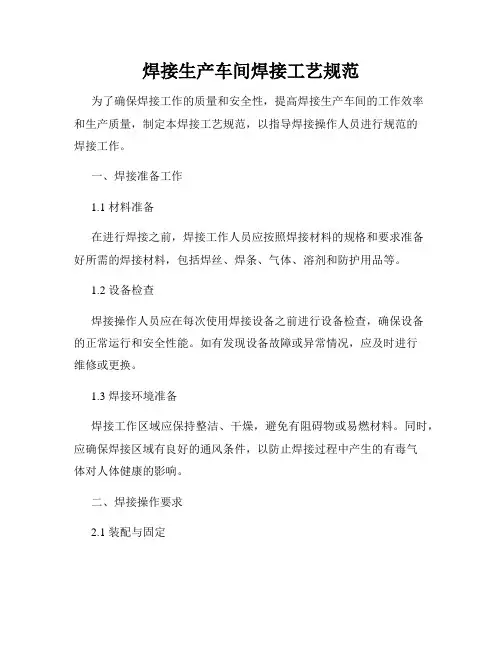

焊接生产车间焊接工艺规范为了确保焊接工作的质量和安全性，提高焊接生产车间的工作效率和生产质量，制定本焊接工艺规范，以指导焊接操作人员进行规范的焊接工作。
一、焊接准备工作1.1 材料准备在进行焊接之前，焊接工作人员应按照焊接材料的规格和要求准备好所需的焊接材料，包括焊丝、焊条、气体、溶剂和防护用品等。
1.2 设备检查焊接操作人员应在每次使用焊接设备之前进行设备检查，确保设备的正常运行和安全性能。
如有发现设备故障或异常情况，应及时进行维修或更换。
1.3 焊接环境准备焊接工作区域应保持整洁、干燥，避免有阻碍物或易燃材料。
同时，应确保焊接区域有良好的通风条件，以防止焊接过程中产生的有毒气体对人体健康的影响。
二、焊接操作要求2.1 装配与固定在进行焊接之前，焊接工作人员应将待焊接的零部件进行装配，并按照设计要求进行固定和夹持。
确保待焊接部位的稳定性和正确的位置。
2.2 清洁与除锈焊接部位应在焊接之前进行彻底的清洁和除锈处理，以去除表面的油污和氧化物。
可采用机械除锈、化学清洗或砂轮打磨等方法，确保焊接接头的质量。
2.3 焊接位置选择根据焊接工艺的要求和具体情况，选择合适的焊接位置。
在进行多道焊接时，应按照焊接顺序进行合理的选择和安排。
2.4 焊接参数设定根据焊接材料和工件的要求，合理设定焊接电流、电压、速度和焊接时间等参数。
确保焊缝的强度和质量达到设计要求。
2.5 焊接操作技术焊接操作人员应熟悉并掌握焊接操作技术，包括焊接枪的握持姿势、焊接速度、焊接角度和焊接路径等。
操作时应保持稳定的手部动作，确保焊接质量。
2.6 焊接质量检查焊接完成后，应及时进行焊缝的质量检查。
通过目测、尺寸测量和无损检测等方法，对焊接质量进行验证和评估。
如发现焊接缺陷或质量问题，应及时返工修正。
三、焊接安全措施3.1 焊接防护用品焊接操作人员应佩戴符合标准的防护用品，如防焊面罩、防护手套、护目镜、防焊服和耳塞等，确保身体和感官的安全。
焊接工艺规范
焊接工艺规范焊接工艺规范是指在进行焊接工作时所应遵循的一系列规范和要求。
它旨在确保焊接质量的一致性和稳定性，提高焊接工作的安全性和效率。
下面是一个焊接工艺规范的示例，包含了焊接前的准备工作、焊接过程中的注意事项和焊接后的处理要求：一、焊接前的准备工作：1. 检查焊接设备和工具，确保其正常工作，有无损坏或失效的情况，并及时修理或更换。
2. 准备好所需要的焊接材料和辅助材料，如焊条、焊丝、气体等，并确保其质量符合要求。
3. 清理焊接表面，去除油污、锈蚀等杂质，以确保焊接的质量和强度。
4. 进行焊缝的准备工作，包括对焊缝进行切割、坡口处理等。
确保焊接接头的平整和合适的间隙。
二、焊接过程中的注意事项：1. 严格遵守焊接规范和操作规程，包括焊接参数、焊接顺序、焊接速度等方面的要求。
2. 确保焊接设备和工具的安全使用，包括佩戴个人防护装备、避免伤害和事故等。
3. 控制焊接材料和辅助材料的使用量，避免浪费和过度使用，以节约资源和提高效率。
4. 注意焊接温度和气氛的控制，以确保焊接接头的质量和强度。
5. 对于特殊材料或特殊要求的焊接，要进行特殊操作或采用特殊设备，以确保焊接质量的符合要求。
三、焊接后的处理要求：1. 对焊接接头进行检查和测试，确保焊接质量的一致性和质量的符合要求。
2. 对焊接接头进行必要的修整和整理工作，以达到设计要求和外观要求。
3. 对焊接设备和工具进行清理和维护，以保持其正常工作和良好状态。
4. 对焊接过程中产生的废料和副产物进行妥善处理，以保护环境和节约资源。
5. 对焊接工作进行总结和评估，以提高焊接工作的质量和效率。
总之，焊接工艺规范是一项重要的工作，不仅涉及焊接质量和安全，还关系到资源的节约和环境的保护。
只有严格遵守焊接工艺规范，才能保证焊接工作的质量和效率的提高。
焊接工艺评定及操作规范
焊接工艺评定及操作规范一、焊接工艺评定1.焊接工艺评定的目的：2.焊接工艺评定的要求：（1）焊接方法的选择：根据焊接材料的种类和要求，选择最适合的焊接方法，如手工焊接、自动焊接等。
（2）焊接工艺参数的确定：确定焊接电流、电压、焊接速度、焊接角度等焊接工艺参数，保证焊接质量。
（3）焊接试样的制备：根据产品要求，制备符合规定尺寸和形状的焊接试样。
（4）焊接试验的执行：按照焊接工艺参数进行焊接试验，测试焊缝的力学性能、外观质量等。
（5）焊接工艺评定报告：根据焊接试验的结果，编制焊接工艺评定报告，表明焊接工艺的可行性和适用性。
二、操作规范1.焊接设备和工具的选择与检查：（1）选择适合的焊接设备和工具，包括焊接机、气瓶等，确保其质量和性能满足焊接要求。
（2）定期对焊接设备和工具进行检查和维护，确保其正常工作。
2.安全措施：（1）戴好防护用具，包括焊接面罩、手套等，确保人身安全。
（2）保持焊接区域通风良好，避免有毒气体的积聚。
（3）遵守火灾预防措施，保持工作区域整洁，防止火花和火焰的扩散。
3.焊接操作：（1）根据焊接工艺评定报告中的焊接工艺参数进行焊接操作。
（2）焊接前应对焊接材料进行检查，确保其质量和表面清洁度。
（3）合理控制焊接电流、电压等参数，确保焊接质量。
（4）焊接时要注意焊接速度和焊接角度，保证焊缝的充实度和外观质量。
（5）焊接结束后，对焊缝进行外观检查和力学测试，保证焊接质量。
4.焊接质量控制：（1）焊接过程中，定期进行焊缝外观检查，确保焊接质量。
（2）根据产品要求，进行相应的力学性能测试，确保焊接部位的强度和韧性。
（3）记录焊接过程中的相关数据，包括焊接工艺参数、材料批次等，为质量管理提供依据。
以上就是关于焊接工艺评定及操作规范的详细介绍。
通过焊接工艺评定和制定操作规范，能够有效地控制焊接质量，提高生产效率，确保工作安全。
同时，合理的焊接工艺和操作规范也有助于提高焊接工人的技术水平和工作积极性，促进企业的可持续发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接工艺规范
1、范围
本标准规定了焊接工艺的技术要求。
2、人员资格
2.1焊工必须经专门的理论学习和实际操作培训，经考试合格取得有关部门颁发证书，方可担任焊接工作。
2.2对中断焊接工作六个月以上的焊工，必须重新考核。
2.3焊工在施焊前应认真熟悉图纸和焊接工艺。
2.4核查待焊焊缝坡口的装配质量和组对要求，对不符合装配质量和组对要求的焊缝应拒焊，并向有关部门反映。
2.5进行焊缝质量的自检，做好自检记录、焊缝标记或焊缝跟踪记录等工作。
3、焊接设备
3.1应根据焊接施工时需用的焊接电流和实际负载持续率，选用焊机。
3.2每台焊接设备都应有接地装置，并可靠接地。
3.3焊接设备应处于正常工作状态，安全可靠，仪表应检定合格。
4、焊接材料
4.1焊接材料（焊条、焊丝等）应为进货验收合格品。
对材质有怀疑时，应进行复验，合格后才能使用。
4.2焊前应根据焊条使用说明的规定对焊条进行烘干处理。
4.3烘干后的焊条应放入100～150℃的保温箱（筒）内，随用随取。
低氢型焊条一般在常温下超过四小时应重新烘干。
重新烘干次数不应超过三次。
5、焊前准备
5.1坡口加工
5.1.1材料为碳素钢和碳锰钢（标准抗拉强度≤540MPa）的坡口可采用冷加工或热加工方法制备。
5.1.2碳锰钢（标准抗拉强度＞540MPa）、铬钼低合金钢和高合金钢宜采用冷加工法。
若采用热加工方法，对影响焊接质量的表面淬硬层，应用冷加工方法
去除。
5.2焊接坡口应符合图样规定。
5.3焊接坡口应保持平整，不得有裂纹、分层、夹渣等缺陷。
5.4焊前应将坡口表面及两侧的水、氧化物、油污、锈、熔渣等杂质清除干净。
5.5焊接环境
焊接环境只有在满足下列情况时才允许施焊。
a）风速：气体保护焊时≤2m/s，其它焊接方法≤10m/s；
b）相对湿度≤90%。
c）焊件温度高于-10℃。
5.6预热
5.6.1对碳钢和低合金钢，当焊件温度低于0℃时，应在始焊处100mm宽度范围内预热至15℃以上。
常用钢焊接时预热温度参考表如下
5.6.2采取局部预热时，预热的范围为焊缝两侧各不小于焊件厚度的3倍，且不小于100mm。
5.6.3不同钢号相焊时，按预热温度要求较高的钢号选取预热温度。
5.6.4需要预热的焊件,在整个焊接过程中应不低于预热温度。
5.6.5采用热加工法下料、开坡口、清根、开槽或施焊临时焊缝时，应按6.6.1～
6. 6.3的要求进行预热。
5.7定位焊
5.7.1定位焊使用的焊接材料应与施焊时采用的焊接材料牌号相同。
5.7.2定位焊时，应在坡口内、引弧板上或待焊区内引弧，不允许在非焊接部位引弧。
5.7.3定位焊缝的厚度一般不应超过正式焊缝的1/2，通常为4mm～6mm。
定位焊缝的长度一般为30mm～60mm，间距不超过400mm。
冬季施工的低合金结构钢，其定位焊缝的厚度可增加至8mm，长度为80mm～100mm。
如发现定位焊缝有夹渣、气孔和裂纹等缺陷，应将缺陷部分除尽后再补焊。
当定位焊缝作为最终焊缝的一部分时，定位焊缝两端应便于接弧，否则应予修整。
6、焊接
6.1施焊的基本要求
6.1.1焊工必须按图样、工艺文件、技术标准施焊。
6.1.2施焊前应按焊接工艺卡的规定调整好焊接参数。
不应在施焊产品上进行调整焊接参数。
6.1.3对容易产生变形的焊接件，可以使用工装夹具，并采用合理的焊接顺序。
6.1.4对图纸所规定的重要的焊缝，应在焊缝两端设置尺寸合适的引弧板和引出板。
在不能使用引弧板和引出板时，不得在引弧处和收弧处产生焊接缺陷。
6.1.5工件尽可能置于平焊位置进行施焊。
6.1.6在焊接过程中，应去除影响下一道焊缝施焊的任何缺陷。
6.1.7电弧擦伤处的弧坑需经打磨，使其均匀过渡到母材表面，当打磨后的母材厚度小于规定值时，则需补焊。
6.1.8接弧处应保证焊透和熔合。
6.1.9施焊过程中按工艺文件规定控制层间温度。
6.1.10每条焊缝应尽可能一次焊完。
焊接中断时，应对冷裂纹敏感的焊件应及时采取后热、缓冷等措施。
重新施焊时，仍需按工艺文件规定进行预热。
6.1.11采用锤击改善焊接质量时，第一层焊缝和盖面层焊缝不得锤击。
6.1.12焊后应清除熔渣和焊接飞溅，并目测检查外观质量。
必要时可做局部返修，但必须符合本标准第8节的规定。
6.1.13做好焊接记录。
6.2手工电弧焊
手工电弧焊除应满足6.1条的要求外还应符合以下规定。
6.2.1多层焊缝的根部焊道可打底焊道及单道角焊缝的最小尺寸应足以防止产生裂纹。
6.2.2坡口焊缝根部焊道或打底焊道允许最大厚度为6mm。
6.2.3单道角焊缝和多层角焊缝根部焊道的允许最大焊脚尺寸为：
a）平焊：8mm
b）横焊、仰焊：7mm
c）立焊：10mm
6.2.4坡口焊缝和角焊缝后续各层焊缝的允许最大厚度为：
a）平焊：焊条直径+ 2mm
b）立焊、横焊、仰焊：焊条直径+ 2mm
6.3CO2气体保护焊和药芯焊丝电弧焊
CO2气体保护焊和药芯焊丝电弧焊除应满足6.1条的要求外还应符合以下规定。
6.3.1CO2气体保护焊和药芯焊丝电弧焊单道角焊缝允许的最大焊脚尺寸为：
a）平焊、立焊：10mm
b）横焊：8mm
c）仰焊：7mm
6.3.2CO2气体保护焊和药芯焊丝电弧焊坡口焊缝除根部和盖面层外，其余焊层的厚度不大于6mm。
6.4角焊缝要求
图纸未作规定时，角焊缝焊脚尺寸按较薄板厚度的0.7倍选取。
7、焊件的矫形、后热及焊后消除应力处理
7.1焊件的矫形
低合金调质结构钢应采用机械方法进行矫形，其它材料宜采用机械方法进行矫形，当采用局部加热方法矫形时，其加热区温度应控制在800℃以下。
7.2后热处理
7.2.1焊接中断时，对冷裂敏感的焊件应采取后热处理。
7.2.2后热处理应在焊后立即时行，后热处理温度一般为200~350℃，保温1
小时以上。
7.2.3对焊后立即进行热处理的焊件可不作后热处理。
8、返修
8.1对不合格的焊接接头允许返修。
焊缝产生裂纹,应进行质量分析，找出原因，订出措施后方可返修。
8.2返修前需将缺陷清除干净，必要时采用表面探伤检验确定。
8.3待补焊部位的施焊凹槽应宽度均匀、表面平整，且两端有一定坡度。
8.4如需预热，则预热温度应比焊接原焊缝时的预热温度适当提高。
8.5返修焊缝质量要求应与原焊缝相同。
8.6要求热处理的工件如在热处理后返修时，必须重作热处理。
9、安全生产
9.1焊接操作人员必须接受安全卫生教育，掌握安全生产技术。
9.2焊接人员必须穿戴必要的防护用具(工作服、焊工手套、绝缘鞋、工作帽、面罩等)。
9.3焊工施工场所必须有防触电、火灾、中毒的安全措施，应注意通风，同时，为防止弧光、飞溅对人体的影响，应在挡板内焊接。
