焊接工艺规范标准
焊接工艺规范标准[详]
![焊接工艺规范标准[详]](https://img.taocdn.com/s3/m/b751a202a4e9856a561252d380eb6294dd8822c5.png)
.本标准规定了焊接工艺的技术要求。
2.1 焊工必须经专门的理论学习和实际操作培训 ,经考试合格取患上有关部门颁发证书,方可担任焊接工作。
2.2 对中断焊接工作六个月以上的焊工,必须重新考核。
2.3 焊工在施焊前应认真熟悉图纸和焊接工艺。
2.4 核查待焊焊缝坡口的装配质量和组对要求 ,对不符合装配质量和组对要求的焊缝应拒焊,并向有关部门反映。
2.5 进行焊缝质量的自检,做好自检记录、焊缝标记或者焊缝跟踪记录等工作。
3.1 应根据焊接施工时需用的焊接电流和实际负载持续率,选用焊机。
3.2 每台焊接设备都应有接地装置,并可靠接地。
3.3 焊接设备应处于正常工作状态,安全可靠,仪表应检定合格。
4.1 焊接材料〔焊条、焊丝等应为进货验收合格品。
对材质有怀疑时,应进行复验,合格后才干使用。
4.2 焊前应根据焊条使用说明的规定对焊条进行烘干处理。
4.3 烘干后的焊条应放入100~150℃的保温箱〔筒内,随用随取。
低氢型焊条普通在常温下超过四小时应重新烘干。
重新烘干次数不应超过三次。
5.1 坡口加工材料为碳素钢和碳锰钢〔标准抗拉强度≤540MPa 的坡口可采用冷加工或者热加工方法制备。
碳锰钢〔标准抗拉强度＞540MPa、铬钼低合金钢和高合金钢宜采用冷加工法。
若采用热加工方法,对影响焊接质量的表面淬硬层,应用冷加工方法去除。
5.2 焊接坡口应符合图样规定。
5.3 焊接坡口应保持平整,不患上有裂纹、分层、夹渣等缺陷。
5.4 焊前应将坡口表面及两侧的水、氧化物、油污、锈、熔渣等杂质清除干净。
5.5 焊接环境焊接环境惟独在满足下列情况时才允许施焊。
a 风速：气体保护焊时≤2m/s,其它焊接方法≤10m/s；b 相对湿度≤90%。
c 焊件温度高于- 10℃。
5.6 预热对碳钢和低合金钢, 当焊件温度低于0℃时,应在始焊处 100mm 宽度范围内预热至15℃以上。
常用钢焊接时预热温度参考表如下钢号 20〔Q235-A 16Mn〔Q345厚度〔mm ≤ 30 ~ 38 ~ ＞64 ≤ 30 ~ 38 ~ ＞6430 38 64 30 38 64预热温度〔℃ ≥ ≥50 ≥ 100 ≥ ≥ ≥80 ≥ 120 ≥采取局部预热时,预热的范围为焊缝两侧各不小于焊件厚度的 3 倍,且不小于100mm 。
焊接生产车间焊接工艺规范
焊接生产车间焊接工艺规范为了确保焊接工作的质量和安全性，提高焊接生产车间的工作效率和生产质量，制定本焊接工艺规范，以指导焊接操作人员进行规范的焊接工作。
一、焊接准备工作1.1 材料准备在进行焊接之前，焊接工作人员应按照焊接材料的规格和要求准备好所需的焊接材料，包括焊丝、焊条、气体、溶剂和防护用品等。
1.2 设备检查焊接操作人员应在每次使用焊接设备之前进行设备检查，确保设备的正常运行和安全性能。
如有发现设备故障或异常情况，应及时进行维修或更换。
1.3 焊接环境准备焊接工作区域应保持整洁、干燥，避免有阻碍物或易燃材料。
同时，应确保焊接区域有良好的通风条件，以防止焊接过程中产生的有毒气体对人体健康的影响。
二、焊接操作要求2.1 装配与固定在进行焊接之前，焊接工作人员应将待焊接的零部件进行装配，并按照设计要求进行固定和夹持。
确保待焊接部位的稳定性和正确的位置。
2.2 清洁与除锈焊接部位应在焊接之前进行彻底的清洁和除锈处理，以去除表面的油污和氧化物。
可采用机械除锈、化学清洗或砂轮打磨等方法，确保焊接接头的质量。
2.3 焊接位置选择根据焊接工艺的要求和具体情况，选择合适的焊接位置。
在进行多道焊接时，应按照焊接顺序进行合理的选择和安排。
2.4 焊接参数设定根据焊接材料和工件的要求，合理设定焊接电流、电压、速度和焊接时间等参数。
确保焊缝的强度和质量达到设计要求。
2.5 焊接操作技术焊接操作人员应熟悉并掌握焊接操作技术，包括焊接枪的握持姿势、焊接速度、焊接角度和焊接路径等。
操作时应保持稳定的手部动作，确保焊接质量。
2.6 焊接质量检查焊接完成后，应及时进行焊缝的质量检查。
通过目测、尺寸测量和无损检测等方法，对焊接质量进行验证和评估。
如发现焊接缺陷或质量问题，应及时返工修正。
三、焊接安全措施3.1 焊接防护用品焊接操作人员应佩戴符合标准的防护用品，如防焊面罩、防护手套、护目镜、防焊服和耳塞等，确保身体和感官的安全。
钢结构焊接施工工艺标准规范标准

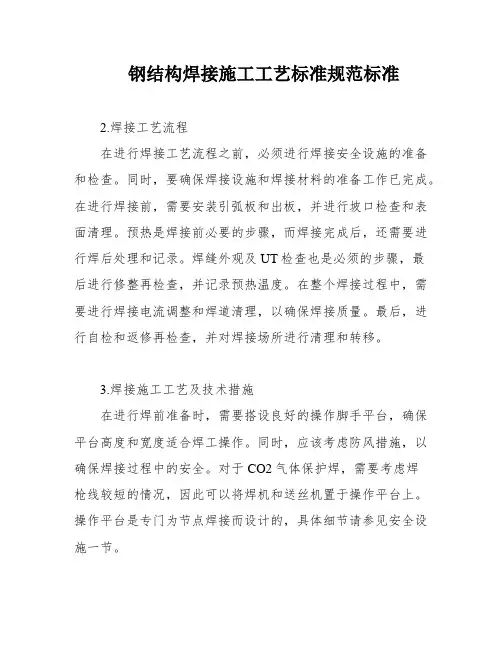

钢结构焊接施工工艺标准规范标准2.焊接工艺流程在进行焊接工艺流程之前，必须进行焊接安全设施的准备和检查。
同时，要确保焊接设施和焊接材料的准备工作已完成。
在进行焊接前，需要安装引弧板和出板，并进行坡口检查和表面清理。
预热是焊接前必要的步骤，而焊接完成后，还需要进行焊后处理和记录。
焊缝外观及UT检查也是必须的步骤，最后进行修整再检查，并记录预热温度。
在整个焊接过程中，需要进行焊接电流调整和焊道清理，以确保焊接质量。
最后，进行自检和返修再检查，并对焊接场所进行清理和转移。
3.焊接施工工艺及技术措施在进行焊前准备时，需要搭设良好的操作脚手平台，确保平台高度和宽度适合焊工操作。
同时，应该考虑防风措施，以确保焊接过程中的安全。
对于CO2气体保护焊，需要考虑焊枪线较短的情况，因此可以将焊机和送丝机置于操作平台上。
操作平台是专门为节点焊接而设计的，具体细节请参见安全设施一节。
焊工需要准备一些必要的工具，例如凿子、焊工专用榔头、刷子以及砂轮机等。
焊把线应该绝缘良好，如果有破损处，需要用绝缘布包裹好，以免在拖拉焊把线时与母材打火。
在进行正式焊接之前，焊接设备应该接线正确、调试好，并进行试焊，将电压、电流调至合适的范围。
检查坡口装配质量，应该去除坡口区域的氧化皮、水分、油污等影响焊缝质量的杂质。
如果坡口是用氧-乙炔切割过，还应该用砂轮机进行打磨，直到露出金属光泽。
根据钢材化学成分、力学性能，对于Q345C级钢的焊材选配，可以参考表1.预热是防止低合金高强钢焊接氢致裂纹的有效措施，可以控制焊接冷却速度，减少或避免热影响区（HAZ）中淬硬马氏体的产生，降低HAZ硬度，同时还可以降低焊接应力，并有助于氢的逸出。
预热温度的确定与钢材材质、板厚、接头形式、环境温度、焊接材料的含氢量以及拘束度都有关系。
根据母材性能和以往的工程施工经验，对于Q345钢材，40～60mm的板厚，预热温度应为80～100℃左右；60～80mm的板厚，预热温度应为120℃。
焊接工艺评定标准规范
焊接工艺评定标准规范焊接工艺评定标准规范是对焊接工艺进行评定的一项重要标准，它对于保证焊接质量、提高焊接效率具有非常重要的意义。
本文将从焊接工艺评定的概念、内容、标准和规范等方面进行详细介绍，以期为相关从业人员提供参考和指导。
一、概念。
焊接工艺评定是指对焊接工艺进行检验和评定，以确定其是否符合设计要求、工程要求和相关标准的过程。
评定的主要内容包括焊接工艺的可行性、适用性、经济性以及安全性等方面。
二、内容。
焊接工艺评定的内容主要包括以下几个方面：1. 焊接工艺参数的确定，包括焊接电流、电压、焊接速度、焊接温度等参数的确定，以确保焊接质量和效率。
2. 焊接材料的选择，包括焊接材料的种类、规格、质量等方面的选择，以确保焊接接头的质量。
3. 焊接设备的选择，包括焊接设备的类型、规格、性能等方面的选择，以确保焊接工艺的可靠性和稳定性。
4. 焊接工艺的操作规程，包括焊接工艺的具体操作步骤、注意事项、质量控制要求等方面的规定，以确保焊接工艺的标准化和规范化。
三、标准和规范。
焊接工艺评定的标准和规范主要包括以下几个方面：1. 国家标准，包括《焊接工艺评定标准》、《焊接工艺评定规范》等国家标准，对焊接工艺评定的要求和程序进行了规定。
2. 行业标准，包括《焊接工艺评定行业标准》、《焊接工艺评定行业规范》等行业标准，对不同行业的焊接工艺评定进行了细化和规范。
3. 企业标准，包括各个企业自行制定的《焊接工艺评定企业标准》、《焊接工艺评定企业规范》等，根据企业实际情况对焊接工艺评定进行了具体规定和要求。
四、总结。
焊接工艺评定标准规范是对焊接工艺进行评定的重要依据，它直接关系到焊接质量和效率。
因此，相关从业人员在进行焊接工艺评定时，必须严格按照相关标准和规范进行操作，确保焊接工艺评定的准确性和可靠性。
同时，也需要不断学习和掌握最新的焊接技术和标准，不断提高自身的专业水平，为推动焊接行业的发展做出应有的贡献。
焊接工艺标准

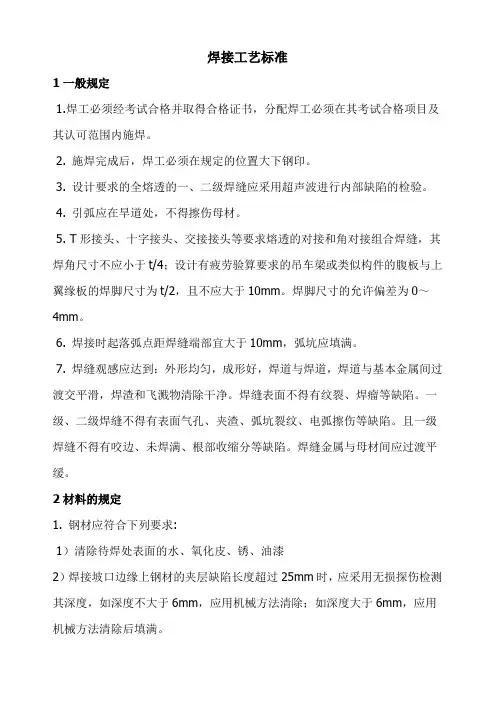

焊接工艺标准1一般规定1.焊工必须经考试合格并取得合格证书，分配焊工必须在其考试合格项目及其认可范围内施焊。
2. 施焊完成后，焊工必须在规定的位置大下钢印。
3. 设计要求的全熔透的一、二级焊缝应采用超声波进行内部缺陷的检验。
4. 引弧应在旱道处，不得擦伤母材。
5. T形接头、十字接头、交接接头等要求熔透的对接和角对接组合焊缝，其焊角尺寸不应小于t/4；设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘板的焊脚尺寸为t/2，且不应大于10mm。
焊脚尺寸的允许偏差为0～4mm。
6. 焊接时起落弧点距焊缝端部宜大于10mm，弧坑应填满。
7. 焊缝观感应达到：外形均匀，成形好，焊道与焊道，焊道与基本金属间过渡交平滑，焊渣和飞溅物清除干净。
焊缝表面不得有纹裂、焊瘤等缺陷。
一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。
且一级焊缝不得有咬边、未焊满、根部收缩分等缺陷。
焊缝金属与母材间应过渡平缓。
2材料的规定1. 钢材应符合下列要求:1）清除待焊处表面的水、氧化皮、锈、油漆2）焊接坡口边缘上钢材的夹层缺陷长度超过25mm时，应采用无损探伤检测其深度，如深度不大于6mm，应用机械方法清除；如深度大于6mm，应用机械方法清除后填满。
2. 焊接材料应符合下列要求：1）焊条、焊丝、焊剂和熔嘴应存放在干燥、通风良好的地2）焊条、熔嘴、焊剂和药芯焊丝在使用前必须按产品说明书或按下面规定使用：酸性和碱性焊条烘焙条件注：焊条在使用过程中反复烘焙次数不得超过3次焊剂的烘焙3）低氢焊条烘干温度为350～380摄氏度保存时间为1.5～2小时，烘干后应缓冷放置与110～120摄氏度的保温箱中存放，待使用；使用时应置于保温筒中，烘干后的低氢型焊条在常温下放置时间超过3小时应重新烘干；焊条重复烘干次数不宜超过两次，受潮的焊条不应使用。
4）实芯焊丝及熔嘴导管应无油污、锈蚀、镀铜层应完好无损。
5）栓钉成品的质量要求，应无有害的邹皮、毛刺、裂纹、扭弯、锈蚀等；保护瓷环的尺寸公差，应能保证与同规格焊钉的互换性。
焊接工艺规范
焊接工艺规范一、引言焊接是一种常见的金属连接方法，广泛应用于工业领域。
为了确保焊接连接的质量和稳定性，制定了一系列焊接工艺规范。
本文将介绍焊接工艺规范的基本原则、常见焊接方法和相关要求。
二、焊接工艺规范的基本原则1. 安全性原则：焊接作业必须符合安全操作规范，作业人员必须具备相应的焊接技能，并佩戴必要的个人防护设备。
2. 质量控制原则：焊接作业必须符合质量管理要求，包括材料选择、设备调试、焊接参数设定等方面的控制。
3. 符合标准原则：焊接工艺必须符合相关的国家标准和技术规范，确保焊接连接的质量和安全性。
三、常见焊接方法及相关要求1. 电弧焊电弧焊是最常见的焊接方法之一。
在电弧焊作业中，应注意以下要求：（1）选择适当的电极和焊接材料，确保焊接质量。
（2）控制焊接电流和电压，以保持焊接速度和熔深的合理比例。
（3）控制电弧稳定，避免产生气孔、熔核不均匀等缺陷。
2. 气体保护焊气体保护焊包括氩弧焊、氩气保护焊等。
在气体保护焊作业中，应注意以下要求：（1）选择适当的保护气体和焊丝，以保证焊缝的质量和外观。
（2）控制气体流量和气压，确保焊接过程中保持良好的气体保护环境。
（3）合理控制焊接速度和电流，以避免产生焊缝裂纹、气孔等焊接缺陷。
3. 焊接材料的选择和预处理焊接材料的选择和预处理对焊接质量起着重要作用。
在焊接作业中，应注意以下要求：（1）选择合适的焊材，确保焊接接头的强度和可靠性。
（2）对焊接材料进行预处理，包括去除氧化膜、减少杂质等。
（3）根据材料的特性和要求，进行适当的热处理和退火处理。
四、焊接工艺规范的质量控制为了确保焊接质量，需要进行焊接工艺规范的质量控制。
以下是一些常见的质量控制措施：1. 焊接过程参数的控制：控制电流、电压、焊接速度等参数，以保证焊接质量的稳定性和一致性。
2. 检测和评估：使用相关的检测手段，如X射线检测、超声波检测等，对焊接接头进行检测和评估。
3. 质量记录和文件管理：建立焊接质量记录和文件，包括焊接参数、焊接材料、检测报告等，以备后续参考和追溯。
焊接工艺规范
焊接工艺制度本工艺规范规定了氩弧焊、CO气体保护焊、电容储能焊设备、材料、焊接准备、焊接工艺2参数、焊接操作工艺流程；适用于公司各种钣金件和结构件的焊接工序.1.材料焊丝、技术图纸和有关技术资料规定的半成品零部件和辅料.2.设备及工具3.1交直流脉冲氩弧焊机、CO2保护焊机、电容储能螺柱焊机.3.2电焊钳、面罩.3.3平台.3.4钢卷尺、角尺.3.5各种焊接夹具、手锤等.3.焊接技术标准4.1材料的焊接特性4.2.1钢材的可焊性18Ni9不锈钢等可焊性良好,焊接牢固、变形小、碳钢,如A3、10、20、25以及1Cr13不锈钢的冷裂倾向和变形大,只有在易保证焊接后的尺寸精度；中碳钢以及1Cr合适的工艺规范下,才能保证焊接的进行.4.2.2有色金属的可焊性有色金属中的黄铜H62的可焊性良好,铜T2铝镁合金LF2 LF5及铝锰合金LF12一般,铝铜镁合金LY12较差.4.2.3异种金属的可焊性异种金属的焊接,在产品中也有应用,例如在碳钢上焊接不锈钢和铜螺钉.一般情况下,碳钢、黄铜和不锈钢之间可焊性良好,铜与碳钢、黄铜和不锈钢可焊性尚可,铝与碳钢、黄铜和不锈钢不可焊,铝与铜之间可焊性尚可.4.2.4电容储能焊螺柱的可焊性A3、1Cr18Ni9不锈钢、黄铜材质的储能焊螺柱与以上材质的板材之间可焊性良好,在铝材质板材上只能用铝储能焊螺柱.4.2焊缝坡口的基本尺寸合理的焊缝的坡口,可以保证尺寸精度、减少焊接变形,般焊缝坡口的工件厚度、坡口形式、焊缝形式、坡口尺寸,见下面要求：1)工件厚度为1-3mm时,两件同一平面对缝焊接,一般采用一面焊接,缝间距为..2)工件厚度为3-6mm时,两件同一平面对缝焊接,一般采用两面焊接,缝间距为..3)工件厚度为1-3mm时,两件L型对缝焊接,一般采用一面焊接,缝间距为0-2mm..4)工件厚度为3-6mm时,两件L型对缝焊接,一般采用两面焊接,缝间距为0-2mm..5)工件厚度为1-6mm时,两件T型对缝焊接,一般采用两面焊接,缝间距为0-2mm..4.3焊接结构焊接时,不允许长焊缝连续焊接,应采用交替断续焊接,以免热变形剧烈,影响产品质量；焊接时,应保证焊丝能进入焊接区,一般手工电弧焊间距为20mm,气体保护焊应保证间距为35mm,并且保证焊丝能保证倾斜45°.4.4焊接准备1)准备好各种焊接劳动保护用品.2)检查焊接设备、焊丝、螺柱和辅助设备、气体储量是否齐全,合乎标准.3)清除焊件上的铁锈、油脂和水分.4.操作工艺规范5.1手工氩弧焊5.1.1工艺参数选择：工艺参数主要包括：焊丝直径、焊接电流、气体流量和瓦嘴径.1)焊丝直径的选择：焊丝直径的选择取决于焊件厚度、焊接接头和焊缝位置.焊丝直径粗,生产效率高但是容易生成未焊透和成型不良.2)一般情况下：焊件厚度2mm,焊丝直径为2mm,焊接电流为55-60A；焊件厚度,焊条直径为,焊接电流为90-120A；焊件厚度4-5mm,焊条直径为4mm,焊接电流160-200A.3)焊接电流的选择：根据选择的焊丝直径,参照焊机操作说明调节焊机电流.电流小,电弧不稳定并且易形成未焊透、生产效率低；电流大,易产生烧穿.参数见下表5.2气体保护焊5.2.1C O2气体保护焊的工艺规范一般有焊丝直径、焊接电流、焊接电压和焊接速度、气体流量等5.2.2C O2气体保护焊的工艺规范见下表：5.3电容储能螺柱焊工艺规范包括：充电电压、螺柱夹持长度、导电嘴直径和电极压力等参数.1)充电电压的选择：不同的螺柱,需要不同的充电电压.2)一般情况,螺柱直径为3mm、 4mm、 5mm 、6mm对应的充电电压为55-60V、63-70V、72-80V、90-100V.3)螺柱夹持长度的选择：螺柱底部露出导电嘴2-4mm.4)导电嘴直径的选择：导电嘴的直径必须与螺柱直径相同.5)电极压力的选择：参数见下表.6)焊后处理焊接后清渣、磨平.注意：在焊点小的情况下,不允许磨开焊点.5.操作说明7.1焊接作业.1)完成本公司焊接作业的设备有CO2保护焊、螺柱焊、氩弧焊三大类.2)各类设备的操作方法详见设备操作规程.7.2焊接作业步骤6.2.1车间科长或工序组长依照生产指令单、BOM表、技术图纸焊接的要求开出工艺交接记录.6.2.2焊接作业员按要求内容领取材料和工装夹具,并搬到焊接操作台摆放.a)接受生产任务后应熟悉所分配的任务,充分了解技术图纸中的技术要求和各部件焊接尺寸.b)领取所有焊接部件,按图号分类堆放,便于操作时对号取件准确无误.c)所有半成品件在运输过程中应轻拿轻放,防止因受外力碰磕、挤压,造成工件变形.6.2.3焊接开始前先做首件试焊,由质检员做首件检测,检查结果填写在IPQC巡检记录上,并通知生产现场.6.2.4质检首检通过后,焊接工序组长现场与焊接作业员讲解此工件的焊接质量要求,以及此工件之焊道工艺要求.6.2.5焊接作业员现场试焊,并检测其工件是否达到质量的要求.6.2.6为了控制质量,在焊接作业过程中,质检员必须定时进行产品抽样检验,并将结果真实填写于巡检记录上.6.2.7焊接工序完成后应注意产品堆放整齐,并及时贴上产品标签,标示内容：产品编号、数量、生产日期等.6.2.8焊接作业员在完成焊接工序后,应注意清理现场,按设备保养规程对设备做适当的保养,并把焊接设备、工装归位摆放好.6.质量检查要点7.1一般零部件按照技术图纸标注的尺寸测量,记录.柜体等规则型工件和尺寸大的情况,按下面要求检验：a)高、宽、深尺寸要求及检验部位按以下要求：高：在工件正反面两面四角测量宽：在工件正反面离边缘10cm处分三处测量深：在工件两侧边缘10cm处分三处测量b)外观垂直度检验柜体在未注垂直度要求的情况下,垂直度只允许向后倾斜4-5mm.c)柜体对角尺寸偏差要求7.2焊件外露部分的检查a)焊件焊接应牢固,横平竖直,着地牢稳,无前俯后仰,左右摇晃现象,焊缝光洁均匀,无漏焊、无焊穿、裂缝、咬边、溅渣、气孔等现象,焊渣药皮应清理干净.b)焊件内零部件边缘和开孔处应平整光滑,无毛刺和裂口.c)经检查对上述检查合格后,方可转入下道工序.7.注意事项严格遵守操作规程,防止人员和设备事故,确保安全生产.。
通用焊接工艺规范
通用焊接工艺规范1 碳素钢、合金钢及不锈钢的焊接1.1 焊前准备1.1.1焊缝的坡口形式和尺寸应符合设计文件的规定，当无规定时，符合本规范附录A.0.1的规定.1.1.2焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。
1.1.3焊件组焊前应将坡口及其两侧表面不小于20 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。
油污清理方法如下，首先用丙酮或四氯化碳等有机溶剂擦洗，然后用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。
1.1.4 管子或管件、筒体对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm；1.1.5 焊缝的设置应避开应力集中区，便于焊接和热处理，并应符合下列规定：1.1.5.1 钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时，相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100 mm，同一筒节上两相邻纵缝间的距离不应小于200 mm；1.1.5.2除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径，且不应小于l00 mm；管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。
同一直管段上两对接焊缝中心面间的距离：当公称直径大于或等于150mm时不应小于150mm；公称直径小于150mm时不应小于管子外径；1.1.5.3 不宜在焊缝及其边缘上开孔。
1.1.5不锈钢焊件焊接部位两侧各l00 mm范围内，在施焊前应采取防止焊接飞溅物沾污焊件表面的措施：可将石棉置于焊接部位两侧等。
1.1.6焊条、焊丝在使用前应按规定进行烘干、保温，并应在使用过程中保持干燥。
焊丝使用前应清除其表面的油污、锈蚀等。
常用焊材烘干温度及保持时间见表4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
！焊缝质量标准保证项目焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。
焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
基本项目焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。
咬边：Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤，且≤，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤，且≤lmm。
注：t 为连接处较薄的板厚。
允许偏差项目，见表5-1。
5 成品保护焊后不准撞砸接头，不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
不准随意在焊缝外母材上引弧。
各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。
低温焊接不准立即清渣，应等焊缝降温后进行。
6 应注意的质量问题尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中不允许搬动、敲击焊件。
表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运条正确，弧长适当。
注意熔渣的流动方向，采用碱性焊条时，上须使熔渣留在熔渣后面。
7 质量记录本工艺标准应具备以下质量记录：焊接材料质量证明书。
焊工合格证及编号。
焊接工艺试验报告。
焊接质量检验报告、探伤报告。
设计变更、洽商记录。
隐蔽工程验收记录。
其它技术文件。
焊缝等级分类及无损检测要求焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2) 对其他结构，焊缝的外观质量标准可为二级。
外观检查一般用目测，裂纹的检查应辅以 5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定:1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；3 三级焊缝的外观质量应符合下表有关规定焊缝质量等级检测项目二级三级未焊满≤0．2+0．02t 且≤1mm，每100mm 长度焊缝内未焊满累积长度≤25mm ≤0．2+0．04t 且≤2mm，每100mm 长度焊缝内未焊满累积长度≤25mm根部收缩≤0．2+0．02t 且≤1mm，长度不限≤0．2+0．04t 且≤2mm，长度不限咬边≤0．05t 且≤0．5mm，连续长度≤100mm，且焊缝两侧咬边总长≤10％焊缝全长≤0．1t 且≤1mm，长度不限裂纹不允许允许存在长度≤5mm 的弧坑裂纹电弧擦伤不允许允许存在个别电弧擦伤接头不良缺口深度≤0．05t 且≤0．5mm，每1000mm 长度焊缝内不得超过 1 处缺口深度≤0．1t 且≤1mm，每1000mm 长度焊缝内不得超过1 处表面气孔不允许每50mm 长度焊缝内允许存在直径≤0．4t 且≤3mm 的气孔2 个；孔距应≥6倍孔径表面夹渣不允许深≤0．2t，长≤0．5t 且≤20mm设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上；2 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上；3 全焊透的三级焊缝可不进行无损检测。
4 焊接球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。
5 螺栓球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。
6 箱形构件隔板电渣焊焊缝无损检测结果除应符合GB50205-2001标准第条的有关规定外，还应按附录C 进行焊缝熔透宽度、焊缝偏移检测。
7 圆管T、K、Y 节点焊缝的超声波探伤方法及缺陷分级应符合GB50205-2001标准附录D的规定。
8 设计文件指定进行射线探伤或超声波探伤不能对缺陷性质作出判断时，可采用射线探伤进行检测、验证。
9 射线探伤应符合现行国家标准《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的规定，射线照相的质量等级应符合AB 级的要求。
一级焊缝评定合格等级应为《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的Ⅱ级及Ⅱ级以上，二级焊缝评定合格等级应为《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的Ⅲ级及Ⅲ级以上。
10 以下情况之一应进行表面检测:1）外观检查发现裂纹时，应对该批中同类焊缝进行100%的表面检测；2）外观检查怀疑有裂纹时，应对怀疑的部位进行表面探伤；3）设计图纸规定进行表面探伤时；4）检查员认为有必要时。
铁磁性材料应采用磁粉探伤进行表面缺陷检测。
确因结构原因或材料原因不能使用磁粉探伤时，方可采用渗透探伤。
磁粉探伤应符合国家现行标准《焊缝磁粉检验方法和缺陷磁痕的分级》(JB/T 6061)的规定，渗透探伤应符合国家现行标准《焊缝渗透检验方法和缺陷迹痕的分级》(JB/T 6062)的规定。
磁粉探伤和渗透探伤的合格标准应符合外观检验的有关规定。
设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345或《钢熔化焊对接接头射结照相和质量分级》GB3323的规定。
焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形点相贯线焊缝，其内部缺陷分级及探伤方法应分别符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》、《建筑钢结构焊接技术规程》JGJ81的规定。
一级、二级焊缝的质量等级及缺陷分级应符合下表的规定。
一、二级焊缝质量等级及缺陷分级焊缝质量等级一级二级内部缺陷超声波探伤评定等级ⅡⅢ检验等级 B级 B级探伤比例 100% 20%内部缺陷射线探伤评定等级ⅡⅢ检验等级 AB级 AB级探伤比例 100% 20%注：探伤比例的计数方法应按以下原则确定：（1）对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应不小于200mm,当焊缝长度不足200 mm时，应对整条焊缝进行探伤；（2）对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200 mm，并应不少于1条焊缝。
说明：根据结构的承载情况不同，现行国家标准《钢结构设计规范》GBJ17中将焊缝的质量为分三个质量等级。
内部缺陷的检测一般可用超声波探伤和射线探伤。
射线探伤具有直观性、一致性好的优点，过去人们觉得射线探伤可靠、客观。
但是射线探伤成本高、操作程序复杂、检测周期长，尤其是钢结构中大多为T 形接头和角接头，射线检测的效果差，且射线探伤对裂纹、未熔合等危害性缺陷的检出率低。
超声波探伤则正好相反，操作程序简单、快速，对各种接头形式的适应性好，对裂纹、未熔合的检测灵敏度高，因此世界上很多国家对钢结构内部质量的控制采用超声波探伤，一般已不采用射线探伤。
随着大型空间结构应用的不断增加，对于薄壁大曲率T、K、Y型相贯接头焊缝探伤，国家现行行业标准《建筑钢结构焊接技术规程》JGJ81中给出了相应的超声波探伤方法和缺陷分级。
网架结构焊缝探伤应按现行国家标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定执行。
本规范规定要求全焊透的一级焊缝100％检验，二级焊缝的局部检验定为抽样检验。
钢结构制作一般较长，对每条焊缝按规定的百分比进行探伤，且每处不小于200mm的规定，对保证每条焊缝质量是有利的。
但钢结构安装焊缝一般都不长，大部分焊缝为梁一柱连接焊缝，每条焊缝的长度大多在250-300mm之间，采用焊缝条数计数抽样检测是可行的。
形接头、十字接头、角接接头等要求熔透的对接和角对接组合焊缝，其焊脚尺寸不应小于t/4；设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘连接焊缝的焊脚尺寸为t/2，且不应小于10mm。
焊脚尺寸的允许偏差为0-4 mm。
检查数量：资料全数检查；同类焊缝抽查10%，且不应少于3条。
检验方法：观察检查，用焊缝量规抽查测量。
说明：以上1.对T型、十字型、角接接头等要求焊透的对接与角接组合焊缝，为减少应力集中，同时避免过大的焊脚尺寸，参照国内外相关规范的规定，确定了对静载结构和动载结构的不同焊脚尺寸的要求。
2.焊缝表面不得有裂纹、焊瘤等缺陷。
一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。
且一级焊缝不许有咬边、未焊满、根部收缩等缺陷。
检查数量：每批同类构件抽查10%，且不应少于3件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1条；每条检查1条，总抽查数不应少于10处。
检验方法：观察检查或使用放大镜、焊缝量规定和钢尺检查，当存在疑义时，采用渗透或磁粉探伤检查。
