SMC模压成型工艺过程
ＳMC模压成型工艺过程
ＳMＣ模压成型工艺过程,主要有以下几个工序ﻫ1. 压制前准备ﻫ(１)ＳMC得质量检查ﻫSMC片材得质量对成型工艺过程及制品质量有很大得影响。
因此,压制前必须了解料得质量,如树脂糊配方、树脂糊得增稠曲线、玻纤含量、玻纤浸润剂类型、单重、薄膜剥离性,硬度及质量均匀性等。
(2)剪裁ﻫ按制品得结构形状,加料位置,流程决定片材剪裁得形状与尺寸,制作样板裁料、剪裁得形状多为方形或圆形,尺寸多按制品表面投影面积得40%－8０％。
为防止外界杂质得污染,上下薄膜在装料前才揭去。
(３)设备得准备
①熟悉压机得各项操作参数,尤其要调整好工作压力与压机运行速度及台面平行度等。
②模具安装一定要水平,并确保安装位置在压机台面得中心,压制前要先彻底清理模具,并涂脱模剂。
加料前要用干净纱布将脱模剂擦均,以免影响制品外观质量。
对于新模具,用前必须去油。
2、加料ﻫ(1)加料量得确定ﻫ每个制品得加料量在首次压制时可按下式计算:加料量=制品体积×1、８ﻫ(2) 加料面积得确定ﻫ加料面积得大小,直接影响到制品得密度程度料得流动距离与制品表面质量。
它与SMC 得流动与固化特性、制品性能要求、模具结构等有关、一般加料面积为40％-80％。
过小会因流程过长而导致玻纤取向,降低强度,增加波纹度,甚至不能充满模腔;过大,不利于排气,易产生制品内裂纹、ﻫ(3)加料位置与方式加料位置与方式直接影响到制品得外观,强度与方向性。
通常情况下,料得加料位置应在模腔得中部。
对于非对称复杂制品,加料位置必须确保成型时料流同时达到模具成型内腔各端部。
ﻫ加料方式必须有利于排气。
多层片材叠合时,最好将料块按上小下大呈宝塔形叠置、另外,料块尽量不要分开加,否则会产生空气裹集与熔接区,导致制品强度下降。
ﻫ(４) 其她ﻫ在加料前,为增加片材得流动性,可采用１00℃或120℃下预热操作。
这一点对成型深拉形制品尤其有利、
3、成型
当料块进入模腔后,压机快速下行、当上、下模吻合时,缓慢施加所需成型
压力,经过一定得固化制度后,制品成型结束。
成型过程中,要合理地选定各种成型工艺参数及压机操作条件。
ﻫ(１)成型温度
成型温度得高低,取决于树脂糊得固化体系,制品厚度,生产效率与制品结构得复杂程度、成型温度必须保证固化体系引发、交联反应得顺利进行,并实现完全得固化。
ﻫ一般来说,厚度大得制品所选择得成型温度应比薄壁制品低,这样可防止过高温度在厚制品内部产生过度得热积聚。
如制品厚度为２５—32mｍ,其成型温度为135—1４5℃。
而更薄制品可在171℃下成型。
ﻫ成型温度得提高,可缩短相应得固化时间;反之,当成型温度降低时,则需延长相应得固化时间。
成型温度应在最高固化速度与最佳成型条件之间权衡选定。
一般认为,ＳＭC成型温度在120－155℃之间。
(２)成型压力
SMＣ成型压力随制品结构、形状、尺寸及SMＣ增稠程度而异。
形状简单得制品仅需25—30Mpa得成型压力;形状复杂得制品,成型压力可达１40－210Mpa、ＳMC增稠程度越高,所需成型压力也越大。
ﻫ成型压力得大小与模具结构也有关系、垂直分型结构模具所需得成型压力低于水平分型结构模具。
配合间隙较小得模具比间隙较大得模具需较高压力。
外观性能与平滑度要求高得制品,在成型时需较高得成型压力、
总之,成型压力得确定应考虑多方面因素。
一般来说,SMＣ成型压力在３-７Mpa之间。
(３)固化时间
SMC在成型温度下得固化时间(也叫保温时间)与它得性质及固化体系、成型温度、制品厚度与颜色等因素有关。
固化时间一般按40s/mm计算。
对3ｍｍ以上厚制品,有人认为每增加4m ｍ,固化时间增加１ｍin。
ﻫ4、压机操作
由于SMC就是一种快速固化系统,因此压机得快速闭合十分重要。
如果加料后,压机闭合过缓,那么易在制品表面出现预固化补斑,或产生缺料、或尺寸过大。
在实现快速闭合得同时,在压机行程终点应细心调节模具闭合速度,减缓闭合过程,利于排气。
某种SＭC典型成型周期如下: ﻫ压机开启
7ｓ制品取出１0s 加料2０s 模具闭合10s 固化周期73s,共计1２0s、ﻫSＭC、HMC、XＭC、TMC及ZMC生产技术
片状模压料(Sｈeet Molding Cｏｍpounｄ, SMC)就是由树脂糊浸渍纤维或短切纤维毡,两边覆盖聚乙烯薄膜而制成得一类片状模压料,属于预浸毡料范围。
就是目前国际上应用最广泛得成型材料之一。
SMC就是用不饱与聚酯树脂、增稠剂、引发剂、交联剂、低收缩添加剂、填料、内脱模剂与着色剂等混合成树脂糊浸渍短切纤维粗纱或玻璃纤维毡,并在两面用聚乙烯或聚丙烯薄膜包覆起来形成得片状模压料。
SMC作为一种发展迅猛得新型模压料,具有许多特点:①重现性好,不受操作者与外界条件得影响;②操作处理方便;③操作环境清洁、卫生,改善了劳动条件;④流动性好,可成型异形制品;⑤模压工艺对温度与压力要求不高,可变范围大,可大幅度降低设备与模具费用;⑥纤维长度40~50mm,质量均匀性好,适宜于压制截面变化不大得大型薄壁制品;⑦所得制品表面光洁度高,采用低收缩添加剂后,表面质量更为理想;⑧生产效率高,成型周期短,易于实现全自动机械化操作,生产成本相对较低。
SＭC作为一种新型材料,根据具体用途与要求得不同又发展出一系列新品种,如HNＣ、XMC、ZＭＣ等。
ﻫ①高强度模压料(Ｈｉght Ｍｏldiｎg poｕnd, HMC) 与高强度片状模压料XMC主要用于制造汽车部件、ＨＭC中不加或少加填料,采用短切玻璃纤维,纤维含量为65%左右,玻璃纤维定向分布,具有极好得流动性与成型表面,其制品强度约就是SＭC制品强度得３倍。
XMC用定向连续纤维,纤维含量达７0%～80％,不含填料、
②ZMC就是一种模塑成型技术,ZMC三个字母并无实际含义,而就是包含模塑料、注射模塑机械与模具三种含义。
ZMC制品既保持了较高得强度指标,又具有优良得外观与很高得生产效率,综合了SＭC与HＭC得优点,获得了较快得发展。
１、SＭC得原材料
SMＣ得原材料由合成树脂、增强材料与辅助材料三大类组成。
ﻫ (1)合成树脂合成树脂为不饱与聚酯树脂,不同得不饱与树脂对树脂糊得增稠效果、工艺特性以及制品性能、收缩率、表面状态均有直接得影响。
SＭC对不饱与聚酯树脂有以下要求:
①粘度低,对玻璃纤维浸润性能好;ﻫ②同增稠剂具有足够得反应性,满足增稠要求;
③固化迅速,生产周期短,效率高;
④固化物有足够得热态强度,便于制品得热脱模;ﻫ⑤固化物有足够得韧性,制品发生某些变形时不开裂;
⑥较低得收缩率。
(2)增强材料增强材料为短切玻璃纤维粗纱或原丝。
在不饱与聚酯树脂模塑料中,用于SMC得增强材料目前只有短切玻璃纤维毡,而用于预混料得增强材料比较多,有短切玻璃纤维,石棉纤维、麻与其它各种有机纤维、在SＭC中,玻璃纤维含量可在5％～50%之间调节。
ﻫ(3)辅助材料辅助材料包括固化剂(引发剂)、表面处理剂、增稠剂、低收缩添加剂、脱模剂、着色剂、填料与交联剂。
ﻫ2、SMC得制备工艺ﻫ SMC生产得工艺流程主要包括树脂糊制备、上糊操作、纤维切割沉降及浸渍、树脂稠化等过程,其工艺流程图如下:
(1)树脂糊得制备及上糊操作树脂糊得制备有两种方法－－间歇法与连续法。
间歇法程序如下:
①将不饱与聚酯树脂与苯乙烯倒入配料釜中,搅拌均匀;ﻫ②将引发剂倒入配料釜中,与树脂与苯乙烯混匀;
③在搅拌作用下加入增稠剂与脱模剂;
④在低速搅拌下加入填料与低收缩添加剂;
⑤在配方所列各组分分散为止,停止搅拌,静置待用。
连续法就是将SMC配方中得树脂糊分为两部分,即增稠剂、脱模剂、部分填料与苯乙烯为一部分,其余组分为另一部分,分别计量、混匀后,送入SMC机组上设置得相应贮料容器内,在需要时由管路计量泵计量后进入静态混合器,混合均匀后输送到SMC机组得上糊区,再涂布到聚乙烯薄膜上。
ﻫ(2)浸渍与压实经过涂布树脂糊得下承载薄膜在机组得牵引下进入短切玻璃纤维沉降室,切割好得短切玻璃纤维均匀沉降在树脂糊上,达到要求得沉降量后,随传动装置离开沉降室,并与涂布有树脂糊得上承载薄膜相叠合,然后进入由一系列错落排列得锟阵中,在张力与辊得作用下,下、上承载薄膜将树脂糊与短切玻璃纤维紧紧压在一起,经过多次反复,使短切玻璃纤维浸渍树脂并赶走其中得气泡,形成密实而均匀得连续SMC片料、。
模压smc工艺流程

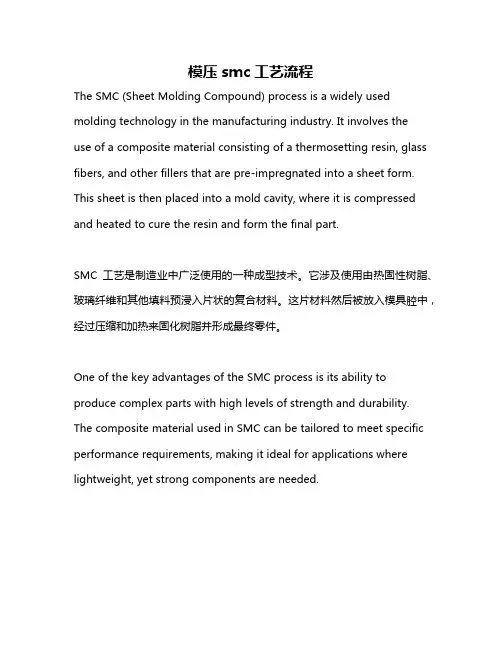

模压smc工艺流程The SMC (Sheet Molding Compound) process is a widely used molding technology in the manufacturing industry. It involves theuse of a composite material consisting of a thermosetting resin, glass fibers, and other fillers that are pre-impregnated into a sheet form. This sheet is then placed into a mold cavity, where it is compressed and heated to cure the resin and form the final part.SMC工艺是制造业中广泛使用的一种成型技术。
它涉及使用由热固性树脂、玻璃纤维和其他填料预浸入片状的复合材料。
这片材料然后被放入模具腔中，经过压缩和加热来固化树脂并形成最终零件。
One of the key advantages of the SMC process is its ability to produce complex parts with high levels of strength and durability. The composite material used in SMC can be tailored to meet specific performance requirements, making it ideal for applications where lightweight, yet strong components are needed.SMC工艺的一个关键优势是它能够生产具有高强度和耐用性的复杂零件。
复合材料成型工艺---SMC模压成型
影响成型收缩率的因素有物料性 质、模压成型条件、模具和制品 的设计等。一般可以通过预热、 采用不溢式模具、严格工艺规程 等方法控制收缩率
模压成型关键步骤
材料检查
压制前应了解料的 质量、性能、配方 对质量不好、纤维 结团、浸渍不良、 树脂积聚部分的料 应去除。
Hale Waihona Puke 裁剪按制品结构形状、 加料位置、流动性 能，决定剪裁要求， 片料多裁剪成长方 形或圆形
SMC(Sheet Molding Compound)是用不饱和聚脂树脂、增稠剂、引发剂、 交联剂、低收缩添加剂、内脱模剂、填料和着色剂等混合成树脂糊浸渍短切玻 璃纤维或玻璃纤维毡，并在两面用聚乙烯或聚丙烯薄膜包覆起来形成的片状模 压成型材料
玻璃钢花盆
汽车装饰板
非球面透镜
模压材料工艺参数
流动性
在一定温度和压力下模压料充 满模腔的能力。不同的产品对模 塑料的流动性有不同的要求，形 状复杂和薄壁制品要求模塑料有 较大的流动性
复合材料成型工艺之SMC模压工艺
第三小组
2018.11.13
SMC模压成型工艺简介
模压成型工艺是将一定量预浸料放入到金属模具的对模模腔中，利用带热源的 压机产生一定的温度和压力，合模后在一定的温度和压力作用下使预浸料在模 腔内受热软化、受压流动、充满流动、充满模腔成型和固化，从而获得复合材 料制品的一种工艺方法
不溢出式压缩模对加料量的控制 要求较高，必须用重量法 加料。此外 使用不溢式压缩模压制产品时，不易 排气，固化时间较长。不溢式压缩模 一般不设计成多腔模具，因为若加料 稍不均衡就会造成各型腔压力不等， 从而引起一些制品欠压。
影响成型过程的因素
模压压力
模压温度
模压时间
smc模压成型工艺流程
SMC模压成型工艺流程SMC模压成型是一种常见的复合材料成型工艺，被广泛应用于汽车、航天、建筑等领域。
SMC（Sheet Molding Compound）是一种预浸有树脂的增强复合材料，主要由玻璃纤维、石墨、填料和热固性树脂等组成。
在SMC模压成型过程中，首先将预制好的SMC 预浸料加热软化，然后通过模具形成所需的零部件形状，最终在加热和压力的作用下固化成型，达到产品设计要求。
以下是SMC模压成型的工艺流程。
SMC模压成型工艺流程1. 准备工作在SMC模压成型之前，需要准备好所需的模具、预浸SMC料、加热设备以及压力设备等。
确保所有设备运行正常，符合操作规范。
2. 加热预浸料将预制的SMC料放入加热设备中，经过加热软化，使树脂充分熔化，增强纤维得到活化，便于后续成型。
3. 模具装配将加热后的SMC料放入模具中。
模具需要根据所需产品的设计图纸来选择，并确保模具表面干净平整，涂抹模具脱模剂以防粘连。
4. 模压成型开始进行模压成型工艺，将已经装配好的SMC料模具置于压力设备中，通过加压使SMC料充分填充模具腔体，并且确保均匀分布。
5. 施加压力在模具内加入适当的压力，使SMC料在热固化过程中得到充分压实，以确保产品密度和强度。
6. 加热固化通过加热设备对模具中的SMC料施加恒定的温度，使树脂充分固化，增强纤维和填料得到固定，从而形成产品的稳定结构。
7. 冷却脱模待SMC料在模具中充分固化后，关闭加热设备，待产品冷却至室温。
然后打开模具，取出成型产品，进行后续的修整和表面处理。
8. 检验和包装对成型的产品进行外观检验、尺寸检测以及性能测试，确保产品符合设计要求。
最后对产品进行包装，以防止在运输和储存过程中受到损坏。
以上就是SMC模压成型的工艺流程，通过严谨的操作和控制，可以生产出高质量的复合材料制品，满足各行业对材料性能和外观要求的不断提升。
smc模压成型产品工艺流程基本步骤
smc模压成型产品工艺流程基本步骤下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!SMC模压成型产品工艺流程基本步骤一、准备工作在进行SMC模压成型产品工艺流程的制作之前，首先需要做好准备工作。
SMC片状模压成型工艺
18
填料
z 填料按其化学成分可分为四类：氧化硅及硅酸盐类(石棉、 滑石粉、瓷土、氧化硅、硅藻土等)；碳酸盐类(碳酸钙)；硫 酸盐类(硫酸钡、硫酸钙等)；氢氧化物类(氢氧化铝)。
z 多数情况下填料用量占SMC配方总量的1／3以上。
CaCO3
遮盖性好，改善制品 表面性能。
类型 I II
性能 颗粒尺寸/μm 吸油值
19
SMC模塑料常用引发剂的特性
性能
状态
70℃
半衰期，/h
90 ℃ 110 ℃
130 ℃
150 ℃
固化温度，℃
用量，%
贮存期，室温
BPO 糊状 1.4 1.2 0.13
/ / 107~149 2 1周
引发剂 TBP 液体 / 7 6 0.7 /
121-149 1
2月
DCP 粉未
/ / 2.3 2.3 0.26 125~149 2 >3月
29
内脱模剂
对于SMC，粘模是一个严重的问题，因此须在配方中加 入内脱模剂。它们通常为长链脂肪酸及其盐类，受热熔化并 作为第二相流到模具表面、从而阻止了不饱和聚酯树脂与金 属模具表面发生亲合作用。所选用脱模剂的熔点低于固化温 度，以保证其在树脂固化前已熔化。其加入量一般为0.5 ％～2％。
常用的内脱模剂： 硬脂酸 硬酯酸锌 硬酯酸钙 硬酯酸镁
加热固化
膨胀
降温脱模
收缩
收缩
极小收缩
消除了体积收缩引起的内应力
产生微分离
21
UP固化过程中的体积变化
热膨胀
热收缩 固化结束（141℃)
固化收缩和热收 缩（141℃)
冷却 初期体积
树脂膨胀2.8％ 树脂收缩7.1％
SMC模压成型工艺介绍
共聚物
PVAc
0.25
线
收
缩 率
0.20
0.16
低收缩剂的种类、用量与线收缩 率的关系
1
2 1－氯醋共聚物；2－聚苯乙烯； 3－聚乙烯
3
0.01
15 20 25 30 添加量（重量份）
.29.
SMC的组分及其性能
无机填料
属惰性物质 作用： 1、降低材料成本；
2、改善制品性能。 缺点： 随填料加入量增加，树脂糊粘度
若缩短贮存SMC的启用 0
期，可将其在45℃烘房内进行
0
1
23 45
时间（h）
稠化，若延长贮存期，应在较
低的温度(小于25℃)下存放。
树脂增稠与温度的关系
.20.
SMC的组分及其性能
（4）增稠机理
两个阶段 第一阶段
金属氧化物或氢氧化物与聚酯端基－ COOH进行酸碱反应，生成碱式盐。
O
C OH + MO
使用时除去薄膜，按尺寸裁剪，然后进行模压成型。
.2.
SMC的特点与种类
SMC具有的特点：
1) 制品的重现性好， SMC的制造不易受操作者和外界条 件的影响 2) 加工制品操作处理方便，不粘手 3) 作业环境清洁，大大改善了劳卫环境 4) 片材质量均匀，适宜压制截面变化不大的大型薄壁制品 5) 树脂和玻璃纤维可以流动，可成型带肋条和凸部的制品 6) 成型的制品表面光洁度高 7) 生产效率高、成型周期短、成本低
细度： 粒径要求小于120μm（120目）。 88μm（170目，水泥细度） 60μm（200目）
颗粒太粗容易分离沉淀；太细、吸油率高，树脂用量大。
油吸附量： 填料被亚麻仁油润湿的质量百分比。
SMC水箱模压成型的工艺流程
SMC水箱模压成型的工艺流程:SMC水箱即片状模塑料,它具有优越的电气性能，耐腐蚀性能，质轻及工程设计容易、灵活等优点，其机械性能可以与部分金属材料相媲美，因而广泛应用于运输车辆、建筑、电子、电气等行业中。
SMC是Sheet molding compound的缩写，即片状模塑料。
主要原料由SMC专用纱、不饱和树脂、低收缩添加剂，填料及各种助剂组成。
它在二十世纪六十年代初首先出现在欧洲，在1965年左右，美、日相继发展了这种工艺。
我国于80年代末，引进了国外先进的SMC水箱生产线和生产工艺。
SMC具有优越的电气性能，耐腐蚀性能，质及工程设计容易、灵活等优点，其机械性能可以与部分金属材料相媲美，因而广泛应用于运输车辆、建筑、电子电气等行业中。
SMC水箱的加料位置与方式加料位置与方式直接影响到制品的外观，强度与方向性。
通常情况下，料的加料位置应在模腔中部。
对于非对称性复杂制品，加料位置必须确保成型时料流同时到达模具成型内腔各端部。
加料方式必须有利于排气。
多层片材叠合时，最好将料块按上小下大呈宝塔形叠置。
另外，料块尽量不要分开加，否则会产生空气裹集和熔接区，导致制品强度下降。
玻璃钢水箱注水测试方法:1、手感、目测焊接完毕的玻璃钢水箱，应符合4.2的规定。
2、玻璃钢水箱注水试验：关闭排污阀及出水阀，注水至规定水位，经2h～3h，腾嘉玻璃钢水箱各部位不得有渗漏和明显的变形现象。
3、水质指标检验按GB/T 5750的规定。
4 、外观检查：在正常光线下用目测检查。
5 、玻璃钢水箱的垂直度用量具测定，应符合4.10的规定。
6、连接法兰接GB/T 9119-2000规定的方法进行试验；连接管螺纹按GB/T 7360.2-2000的规定方法进行试验。
7 、玻璃钢水箱所用的不锈钢板和碳素钢检查其购入合格证明，有争议按GB/T 3280和GB/T 700规定的方法进行试验。
8、保温层用目测进行检查。
分析腾嘉玻璃钢水箱臭氧自洁消毒器原理:玻璃钢水箱自洁消毒器采用微电解原理，通过电化学反应，使水中溶解的氯离子、水分子产生以下氧化性物质：次氯酸(HCIO-)，二氧化氯(CIO2)，臭氧(O3)，活性氧(O)、分子氯(Cl2)等。
smc工艺流程
smc工艺流程
《SMC工艺流程》
SMC工艺流程是一种用于生产了解塑料的先进技术，SMC （Sheet Molding Compound）是一种由玻璃纤维增强的不饱和聚酯树脂，通过压缩模塑成型工艺制成的一种复合材料。
SMC可以用于制造汽车外部部件、建筑构件、家具、电力设备外壳等各种产品。
SMC工艺流程包括原料准备、制备SMC料浆、成型、固化、修整和涂装等多个步骤。
在原料准备阶段，需要准备好聚酯树脂、玻璃纤维、填料、增塑剂等原料，并按一定的配方进行搅拌混合。
随后，将混合好的料浆输送到模具中，在成型过程中施加一定的压力和热量，使得料浆充分填充模具并得到所需的形状。
而后，通过固化工艺，将成型的产品进行烘烤或硬化，使其具有一定的强度和硬度。
最后，对固化后的产品进行修整和涂装等工序，使其具有一定的表面平整度和外观质量。
SMC工艺流程具有生产效率高、产品成形稳定、性能优良、成本低等优点，因此在各行各业得到了广泛应用。
随着技术的不断进步和发展，SMC工艺流程将会在未来得到更广泛的应用和发展。
SMC压制工艺介绍
• 7．当制品开始冷却，热塑性分离相和树脂始收缩，UP在达到 玻璃化温度后，UP相的热收缩比热塑性添加剂的小得多。热塑性 添加剂的热收缩形成空隙，并遍布分离相。
• 故在该体系中，热塑性树脂相的热膨胀是控制收缩率的主要因素。 低收缩添加剂的玻璃化温度的高低以及玻璃化前后的膨胀情况对 控制收缩率的效果有很大的影响。
• 随着引发剂浓度和成型温度的提高，制品固化时间缩短。当固化 温度足够高，时间足够长，制品的最终固化与引发剂浓度 （0.2%~1.0%）无关。但是，引发剂浓度越高，制品固化越快， 表面质量越好。制品的表面质量正比于固化时所达到的放热峰值。 模具温度与放热峰值间温差越大，制品表面质量越好。而峰值大 小与引发剂类型和用量有关。
• 常用的增稠体系包括3类：
• ①Ca、Mg的氧化物和氢氧化物系统；
• ②MgO和环状酸，酐的组合系统；
• ③LiCl和MgO的组合系统。
• 以第一类的应用最为普遍，也最为重要，它们主要尖型有 CC特aa性OO，//CC而aa((OOCHHaO))22决系、定统C系中a统，O/所一M能g般(O达来H到说)2的，、最CaM高(gO粘OH度)、2水决平M定g。系(OC统Ha的)O2 与起等M始。g增O稠并在 用时也能加快增稠。MgO是应用最广泛且最具代表性的化学增稠 剂，其特点是增稠速度快。其增稠特性与活性有关。随着MgO加 入 度 用量量缓较增慢多加，，，更其增利制稠于品也浸效越渍果迅作更速业好。，。M而g最(O终H粘)2与度M两g者O相相比当，，其但前Mg期(O增H稠)2的速
• （3）高岭土 也是一种理想的填料，在模压过程中其优先流动倾 向弱，它不仅有足够的阻力使增强材料相互交合，且能充满模腔 内狭小死角等部位。流动性是它的主要特点。但其制品的模后收 缩率稍大，着色纯度稍差。另外吸油值高，填料加入量低。
SMC模压成型工艺流程
SMC模压成型工艺流程SMC模压成型工艺是一种常用于复合材料制造的工艺方法，其原理是将预先混合好的Sheet Molding Compound（SMC）料在模具中进行加热压缩，使其固化成型成为最终产品。
SMC模压成型工艺具有成型速度快、制品质量高、生产效率高等优点，因此在汽车、航空航天、建筑等领域得到广泛应用。
在SMC模压成型工艺中，首先需要准备好SMC料，SMC料是由树脂、增强纤维、填料等原料混合制得的预浸料，具有一定的流动性和可成型性。
接着，将准备好的SMC 料铺放在模具的一侧，然后关闭模具，通过加热和压缩的方式对SMC料进行固化成型。
在这个过程中，加热可以使树脂固化，压缩则能够使SMC料充分填充模具的每个角落，确保最终产品的质量。
SMC模压成型工艺一般包括以下几个主要步骤：1.准备工作：在进行SMC模压成型之前，需要准备好所需的原材料，包括树脂、增强纤维、填料等。
同时，需要清洁和涂抹模具，确保模具表面光滑干净，以便产品成型时表面光洁平整。
2.SMC料铺放：将预先混合好的SMC料铺放在模具的一侧，要求均匀、密实。
在铺放SMC料时，需要根据产品的结构和要求进行合理的叠放和布置，以确保最终产品的强度和外形要求。
3.模具封闭：将装有SMC料的模具封闭好，确保模具的密封性以及加热和压缩系统的正常工作。
模具封闭后，即可进行下一步操作。
4.加热压缩：启动加热系统和压缩系统，对SMC料进行加热和加压处理。
加热系统会使SMC料中的树脂在一定温度下固化，压缩系统则会通过一定的压力使SMC料充分填充模具，并使其成型固化。
5.冷却固化：经过一定时间的加热和压缩后，关闭加热系统和压缩系统，让模具中的产品自然冷却，直至完成固化。
在这个过程中，冷却速度和固化时间的控制非常重要，影响着产品的质量和性能。
6.脱模和修整：等产品完全固化后，打开模具，将成型好的产品从模具中取出，进行必要的修整和处理。
包括修边、打磨、去毛刺等工序，以确保产品表面光滑平整，符合设计要求。
