QJGZ-100／10(6)高压真空电磁起动器技术协议
QJZ真空电磁起动器
QJZ真空电磁起动器技术参数
• • • • 额定电压（V）：380、660、1140 额定电流（A）：30、60、80、120、200 控制电机功率（KW）：≤370 远控电缆长度：≤350m
出口国家
• 该产品已出口美国、法国、加拿大、印尼、俄罗斯、越南、澳大利亚、韩 国、伊朗等多个国家，获得客户的一致好评。
QJZ真空电磁起动器产品特点
• • • • 1 QJZ真空电磁起动器主电路采用真空接触器，无电弧，寿命长，可靠性 高。 2 采用JDB电机综合保护器，保护功能全。 3 QJZ真空电磁起动器结构简单、维修量少。 4 本起动器可近控控制，也可远控用液位控制。
QJZ真空电磁起动器使用环境
• • • • • • • • • 1 海拔高度不超过2000米。 2 周围环境温度-20℃～+40℃。 3 相对湿度不大于95％（25℃）。 4 有瓦斯、煤尘爆炸性气体混合物的环境中。 5 在无破坏绝缘的气体或蒸汽环境中。 6 无剧烈振动和冲击的地方。 7 能防止滴水的地方。 8 垂直面安装倾斜度不超过15度的地方。 9 污染等级3级。
山东中煤集团
QJZ真空电磁起动器
QJZ真空电磁起动器
01
QJZ真空电磁起动器产品介绍
02
QJZ真空电磁起动器产品特点
QJZ真空电磁起动器使用环境
04
QJZ真空电磁起动器技术参数
05
出口国家
QJZ真空电磁起动器产品介绍
• QJZ真空电磁起动器主要适用于煤矿井下，作为远距离或直接控制交流 50Hz、电压至1140V的矿用隔爆三相鼠笼型异步电动机的起动与停止。并 可在停止时、对电动机的控制电源进行换相操作。起动器具有过载、断相、 短路、漏电闭锁及过电压吸收保护功能,起动器可实现单机远控、近控、双 机联锁控制以及多台起动器的正序起动。Zmjt055
GWZBQ-10_6_GC起动起
使用说明书
中国电光防爆电气有限公司
安全性
l 使用设备前要仔细阅读本手册并根据手册要求进行操作。 l 安装、操作与维护要严格根据本手册、国家规范、同时应具有丰富的现场经
验。如果安装与操作不是严格按照本手册的要求进行，生产厂将不提供任何 担保。 l 对高压启动器进行维护前，应该切断所有电源。 l 设备安装完，应该仔细检查是否有部件（如螺栓、螺母等）散落在高压启动 器内。
目录
1
1. 安装 ........................................................................................................................3 2. 端子及接口 ............................................................................................................3
3.2 短路保护特性
2.2 接口
5
高压启动器的主机与显示终端由显示电缆连接。高压启动器的显示接口由 9 针 D 形 插头构成。
高压启动器与监控系统上位计算机之间由通信电缆（双绞线）连接。通信接 口为标准 RS485 接口。
3. 保护特性
6
3.1 过载保护特性
延时时间
时间档位
过载电流/整定电流
1.05
1.2
1.5
2.0
输出信号，用于故障发生时的跳闸保护。 Ø 端子 15-16: 常闭接点。
输出信号，用于启动电机。 Ø 端子 19-20: 遥控接点。
一组遥控接点。 Ø 端子 21-24: 电网系统的零序电流和零序电压。 Ø 端子 25-28: 电网系统的三相电压。

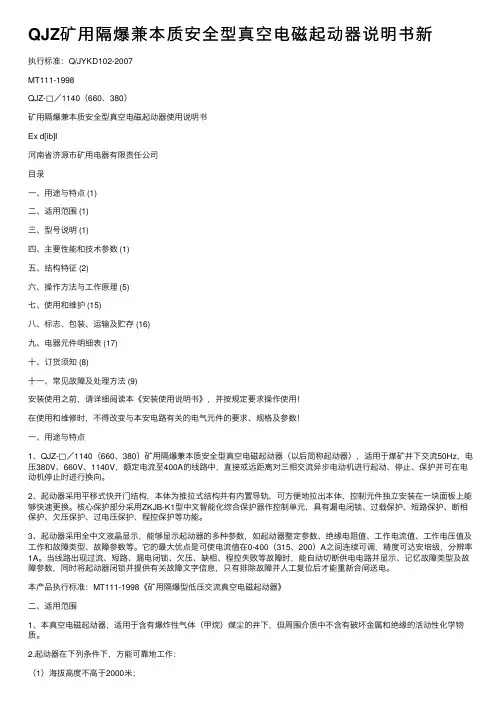

QJZ矿用隔爆兼本质安全型真空电磁起动器说明书新
QJZ矿⽤隔爆兼本质安全型真空电磁起动器说明书新执⾏标准：Q/JYKD102-2007MT111-1998QJZ-□／1140（660、380）矿⽤隔爆兼本质安全型真空电磁起动器使⽤说明书Ex d[ib]Ⅰ河南省济源市矿⽤电器有限责任公司⽬录⼀、⽤途与特点 (1)⼆、适⽤范围 (1)三、型号说明 (1)四、主要性能和技术参数 (1)五、结构特征 (2)六、操作⽅法与⼯作原理 (5)七、使⽤和维护 (15)⼋、标志、包装、运输及贮存 (16)九、电器元件明细表 (17)⼗、订货须知 (8)⼗⼀、常见故障及处理⽅法 (9)安装使⽤之前，请详细阅读本《安装使⽤说明书》，并按规定要求操作使⽤！在使⽤和维修时，不得改变与本安电路有关的电⽓元件的要求、规格及参数！⼀、⽤途与特点1、QJZ-□／1140（660、380）矿⽤隔爆兼本质安全型真空电磁起动器（以后简称起动器），适⽤于煤矿井下交流50Hz，电压380V、660V、1140V，额定电流⾄400A的线路中，直接或远距离对三相交流异步电动机进⾏起动、停⽌、保护并可在电动机停⽌时进⾏换向。
2、起动器采⽤平移式快开门结构，本体为推拉式结构并有内置导轨，可⽅便地拉出本体，控制元件独⽴安装在⼀块⾯板上能够快速更换。
核⼼保护部分采⽤ZKJB-K1型中⽂智能化综合保护器作控制单元，具有漏电闭锁、过载保护、短路保护、断相保护、⽋压保护、过电压保护、程控保护等功能。
3、起动器采⽤全中⽂液晶显⽰，能够显⽰起动器的多种参数，如起动器整定参数、绝缘电阻值、⼯作电流值、⼯作电压值及⼯作和故障类型、故障参数等。
它的最⼤优点是可使电流值在0-400（315、200）A之间连续可调，精度可达安培级，分辨率1A。
当线路出现过流、短路、漏电闭锁、⽋压、缺相、程控失败等故障时，能⾃动切断供电电路并显⽰、记忆故障类型及故障参数，同时将起动器闭锁并提供有关故障⽂字信息，只有排除故障并⼈⼯复位后才能重新合闸送电。
河南大有能源股份有限公司耿村煤矿12.22冲击地压事故专家组技术鉴定报告(1)
河南大有能源股份有限公司耿村煤矿“12.22”冲击地压事故专家组技术鉴定报告2015年12月27日摘要1．事故单位：河南大有能源股份有限公司耿村煤矿2．企业性质：国有重点3．事故时间：2015年12月22日10点42分20秒4．事故地点：13230工作面运输顺槽（以下称“下巷”）波及范围：13230工作面下巷超前工作面160米5．事故类别：冲击地压6．事故性质：该事故是一起矿区大范围矿震引发的冲击地压事故。
7．直接原因：2-3煤具有强冲击倾向性；13230工作面上部13210、13190、13170、13150、13130等5个工作面已经开采完毕，形成了长730米、宽950米的采空区；13230工作面开切眼以东为千秋矿21121、21141工作面采空区；下部600～700米处有落差为50～500米的F16断层；13230工作面顶板上覆岩层为280米灰白色砂质泥岩及380米巨厚砾岩层；矿井地表沉陷系数为0.30～0.70，顶板垮落不充分。
这些因素使13230工作面及其相邻区域大范围应力场重新分布并形成高度应力集中，从而导致矿区大范围矿震（事故发生的同一时间内相邻矿井杨村矿、跃进矿、千秋矿微震监测系统均监测到大能量微震事件，震源影响范围达5公里），引发冲击地压灾害的发生。
8．伤亡人数：死亡2人。
河南大有能源股份有限公司耿村煤矿“12.22”冲击地压事故专家组技术鉴定报告一、矿井概况（一）矿井基本情况河南大有能源股份有限公司耿村煤矿（以下简称耿村煤矿）隶属于河南能源义煤公司，矿井位于河南省三门峡市渑池县之南2～3km，地理坐标位于东经111°44′30″～111°47′0″，北纬34°42′30″～34°44′0″，东距义马市17km,北距渑池县城2km。
矿井始建于1975年，1982年底投产，原设计生产能力120万吨/年。
矿井在1988年～1992年进行改扩建后设计生产能力达240万吨/年；后经多次技术改造，目前矿井核定生产能力400万吨/年。
八达电气高压电磁启动器QJGZ-10(6)说明书
标记 处数 更改文件号 签 字 日期
、
八 核 艺
标准化 审 定 日 期
图样标记 共
数量 重量 比例 第 页
页
21
V V V
48 XJ1-18 47 XJ1-17 49 XJ1-20 48 XJ1-19 49 XJ2-32 XJ3-57 XJ3-58 XJ1-23 XJ1-24
自检线圈
电流线圈 零序互感器
智 能 型 综 合 保 护 器
XJ1-2 XJ1-3
地线 监视线
终端电阻
借(通)用件登记
描 图 描 校 旧底图总号 底图总号 签 字 日 期

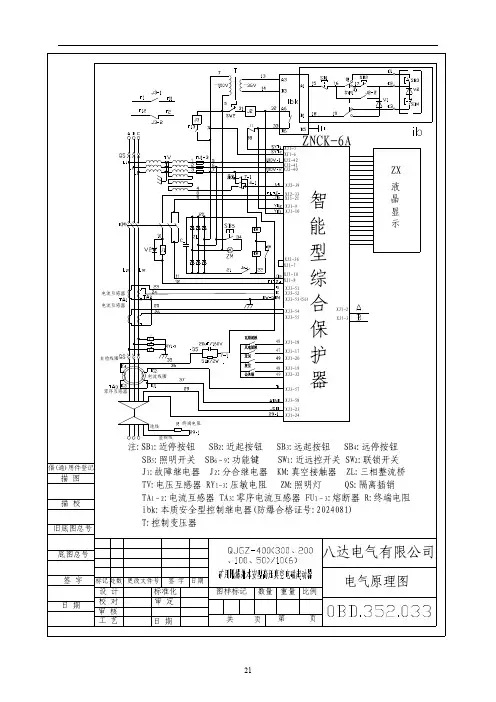

注:SB1:近停按钮 SB2:近起按钮 SB3:远起按钮 SB4:远停按钮 SB5:照明开关 SB6～9:功能键 SW1:近远控开关 SW2:联锁开关 J1:故障继电器 J2:分合继电器 KM:真空接触器 ZL:三相整流桥 TV:电压互感器 RY1-3:压敏电阻 ZM:照明灯 QS:隔离插销 TA1～2:电流互感器 TA3:零序电流互感器 FU1～3:熔断器 R:终端电阻 ibk:本质安全型控制继电器(防爆合格证号:2024081) T:控制变压器
～
～
