带电粒子在电场中运动的综合问题
高一物理 电专题提升 专题12 带电粒子在电场中运动的综合问题
专题12 带电粒子在电场中运动的综合问题一：专题概述示波管的工作原理1．如果在偏转电极XX′和YY′之间都没有加电压，则电子枪射出的电子束沿直线运动,打在荧光屏中心，在那里产生一个亮斑．2．YY′上加的是待显示的信号电压．XX′上是机器自身产生的锯齿形电压,叫做扫描电压，若所加扫描电压和信号电压的周期相同，就可以在荧光屏上得到待测信号在一个周期内随时间变化的稳定图象。
(如图1）电场中的力电综合问题1．动力学的观点（1）由于匀强电场中带电粒子所受电场力和重力都是恒力，可用正交分解法．（2)综合运用牛顿运动定律和匀变速直线运动公式，注意受力分析要全面，特别注意重力是否需要考虑的问题．2．能量的观点(1)运用动能定理,注意过程分析要全面，准确求出过程中的所有力做的功，判断选用分过程还是全过程使用动能定理．（2）运用能量守恒定律,注意题目中有哪些形式的能量出现．二：典例精讲1．示波管的工作原理典例1：示波器可以用来观察电信号随时间变化的情况，其核心部件是示波管,其原理图如下, XX'为水平偏转电极，YY'为竖直偏转电极。
以下说法正确的是（）A. XX'加图3波形电压、YY'不加信号电压，屏上在两个位置出现亮点B。
XX'加图2波形电压、YY'加图1波形电压,屏上将出现两条竖直亮线C。
XX'加图4波形电压、YY'加图2波形电压,屏上将出现一条竖直亮线D。
XX'加图4波形电压、YY'加图3波形电压,屏上将出现图1所示图线【答案】A2．带电粒子在复合场中的应用问题典例2：美国科学家密立根通过油滴实验首次测得电子的电荷量。
油滴实验的原理如图所示，两块水平放置的平行金属板与电源相连，上、下板分别带正、负电荷。
油滴从喷雾器喷出后,由于摩擦而带电，经上板中央小孔落到两板间的匀强电场中,通过显微镜可以观察到油滴的运动情况，两金属板间的距离为d,忽略空气对油滴的浮力和阻力作用。
带电粒子在电场中运动题目及答案(分类归纳经典)
带电粒子在电场中的运动一、带电粒子在电场中做偏转运动1.如图所示的真空管中，质量为m ，电量为e 的电子从灯丝Ｆ发出，经过电压Ｕ１加速后沿中心线射入相距为d 的两平行金属板Ｂ、Ｃ间的匀强电场中，通过电场后打到荧光屏上，设Ｂ、Ｃ间电压为Ｕ２，Ｂ、Ｃ板长为l 1,平行金属板右端到荧光屏的距离为l ２,求：⑴电子离开匀强电场时的速度与进入时速度间的夹角． ⑵电子打到荧光屏上的位置偏离屏中心距离． 解析:电子在真空管中的运动过分为三段，从Ｆ发出在电压Ｕ１作用下的加速运动；进入平行金属板Ｂ、Ｃ间的匀强电场中做类平抛运动；飞离匀强电场到荧光屏间的匀速直线运动．⑴设电子经电压Ｕ１加速后的速度为v 1，根据动能定理有： 21121mv eU =电子进入Ｂ、Ｃ间的匀强电场中，在水平方向以v 1的速度做匀速直线运动，竖直方向受电场力的作用做初速度为零的加速运动，其加速度为： dmeU meE a 2==电子通过匀强电场的时间11v l t =电子离开匀强电场时竖直方向的速度v y 为： 112m dv l eU at v y ==电子离开电场时速度v 2与进入电场时的速度v 1夹角为α（如图５）则d U l U mdv l eU v v tg y 112211212===α ∴dU l U arctg1122=α ⑵电子通过匀强电场时偏离中心线的位移dU l U v l dm eU at y 1212212122142121=∙== 电子离开电场后，做匀速直线运动射到荧光屏上，竖直方向的位移 dU l l U tg l y 1212222==α ∴电子打到荧光屏上时，偏离中心线的距离为 )2(22111221l l d U l U y y y +=+=图 ５2. 如图所示，在空间中取直角坐标系Oxy ，在第一象限内平行于y 轴的虚线MN 与y 轴距离为d ，从y 轴到MN 之间的区域充满一个沿y 轴正方向的匀强电场，场强大小为E 。
高考物理一轮复习专题七-带电粒子在电场中运动的综合问题
[解析] 由图象可知，将正电荷沿 x 轴正向移动，从 x2 移 动到 x4 的过程电场力做功不为零，两点处的电势能不相等，选 项 A 错误；从 x1 移动到 x3 的过程电场力沿 x 轴负方向，电场 力做负功，电势能增大，选项 B 正确；从 x1 到 x4 的过程场强 先增大后减小，所以电场力先增大后减小，选项 C 正确，D 错 误．
32xd＝ΔΔEEppAB ⑨ 解得 x＝d.MA 为等势线，电场必与其垂线 OC 方向平行．设 电场方向与竖直向下的方向的夹角为 α，由几何关系可得 α＝ 30° ⑩ 即电场方向与竖直向下的方向的夹角为 30°斜向右下方
设场强的大小为 E，有 qEdcos 30°＝ΔEpA ⑪ 由④⑦⑪式得 E＝ 36mq g. ⑫
(1)无电场时，小球到达 A 点时的动能与初动能的比值； (2)电场强度的大小和方向．
[解题指导] 第一步：抓关键点
关键点 ① ②
③④ ⑤
获取信息
小球做平抛运动
平抛运动过A点时的水平、竖直位移可 确定
有重力做功和电场力做功，其中电场力 做的功等于电势能的变化量
重力不能忽略
第二步：找突破口 (1)要确定小球到达 A 点时的动能与初动能比值，可由平抛 运动规律求解；写出水平、竖直方向的位移关系． (2)要确定电场强度的方向，根据到 A、B 两点的动能变化 可确定两个个过程电势能的变化，可先找出两个等势点(在 OB 线上找出与 A 等势的点，并确定其具体位置)．
带电粒子的力、电综合问题
1．方法技巧 功能关系在电学中应用的题目，一般过程复杂且涉及多种 性质不同的力．因此，通过审题，抓住受力分析和运动过程分 析是关键，然后根据不同的运动过程中各力做功的特点来选择 相应规律求解．动能定理和能量守恒定律在处理电场中能量问 题时仍是首选．
高中物理带电粒子在电场中的运动题20套(带答案)及解析
高中物理带电粒子在电场中的运动题20套(带答案)及解析一、高考物理精讲专题带电粒子在电场中的运动1．如图所示，xOy 平面处于匀强磁场中，磁感应强度大小为B ，方向垂直纸面向外．点3,03P L ⎛⎫ ⎪ ⎪⎝⎭处有一粒子源，可向各个方向发射速率不同、电荷量为q 、质量为m 的带负电粒子．不考虑粒子的重力．（1）若粒子1经过第一、二、三象限后，恰好沿x 轴正向通过点Q （0，-L ），求其速率v 1；（2）若撤去第一象限的磁场，在其中加沿y 轴正向的匀强电场，粒子2经过第一、二、三象限后，也以速率v 1沿x 轴正向通过点Q ，求匀强电场的电场强度E 以及粒子2的发射速率v 2；（3）若在xOy 平面内加沿y 轴正向的匀强电场E o ，粒子3以速率v 3沿y 轴正向发射，求在运动过程中其最小速率v.某同学查阅资料后，得到一种处理相关问题的思路：带电粒子在正交的匀强磁场和匀强电场中运动，若所受洛伦兹力与电场力不平衡而做复杂的曲线运动时，可将带电粒子的初速度进行分解，将带电粒子的运动等效为沿某一方向的匀速直线运动和沿某一时针方向的匀速圆周运动的合运动． 请尝试用该思路求解． 【答案】（1）23BLq m （2221BLq32230B E E v B +⎛⎫ ⎪⎝⎭【解析】 【详解】（1）粒子1在一、二、三做匀速圆周运动，则2111v qv B m r =由几何憨可知：()2221133r L r L ⎛⎫=-+ ⎪ ⎪⎝⎭得到：123BLqv m=（2）粒子2在第一象限中类斜劈运动，有：133L v t=，212qE h t m = 在第二、三象限中原圆周运动，由几何关系：12L h r +=，得到289qLB E m=又22212v v Eh =+，得到：22219BLqv m=（3）如图所示，将3v 分解成水平向右和v '和斜向的v ''，则0qv B qE '=，即0E v B'= 而'223v v v ''=+ 所以，运动过程中粒子的最小速率为v v v =''-'即：22003E E v v B B ⎛⎫=+- ⎪⎝⎭2．如图所示，竖直平面内有一固定绝缘轨道ABCDP ，由半径r ＝0.5m 的圆弧轨道CDP 和与之相切于C 点的水平轨道ABC 组成，圆弧轨道的直径DP 与竖直半径OC 间的夹角θ＝37°，A 、B 两点间的距离d ＝0.2m 。

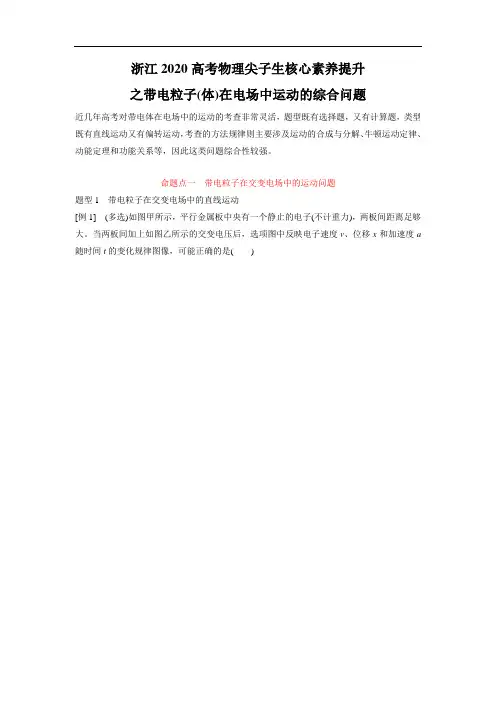

浙江2020高考物理尖子生核心素养提升专题05 带电粒子(体)在电场中运动的综合问题(原卷版)
[集训冲关]
1.(多选)(2019·沈阳模拟)如图所示，在电场强度大小为E的匀强电场中，将一个质量为m、电量为q的带正电小球从O点由静止释放，小球沿直线OA斜向下运动，直线OA与竖直方向的夹角为θ。已知重力加速度为g，不计空气阻力，下列判断正确的是()
(1)小球所受的电场力大小；
(2)小球在A点的速度v0为多大时，小球经过B点时对圆轨道的压力最小。
(1)带电小球的运动可以视为只有“等效重力”时竖直平面内的圆周运动。
(2)小球经过C点时速度最大，可以作为“等效最低点”，则通过圆心和C点相对的D点可以作为“等效最高点”。
(3)重力和电场力合力的方向，一定在“等效最高点”和“等效最低点”连线的延长线的方向上。
7.如图所示，在E＝103V/m的竖直向上的匀强电场中，有一光滑半圆形绝缘轨道QPN与一水平绝缘轨道MN在N点平滑相接，半圆形轨道平面与电场线平行，其半径R＝40 cm，N为半圆形轨道最低点，P为圆弧QN的中点。一带负电的小滑块质量m＝10 g，电荷量大小q＝10－4C，与水平轨道间的动摩擦因数μ＝0.15，位于N点右侧x＝1.5 m的M处，g取10 m/s2。求：
A．A点电势高于B点电势
B．尘埃在A点的加速度大于在B点的加速度
C．尘埃在迁移过程中做匀变速运动
D．尘埃在迁移过程中电势能始终在增大
3.如图所示，真空中存在一个水平向左的匀强电场，场强大小为E，一根不可伸长的绝缘细线长度为l，细线一端拴一个质量为m、电荷量为q的带负电小球，另一端固定在O点。把小球拉到使细线水平的A点，由静止释放，小球沿弧线运动到细线与水平方向成θ＝60°角的B点时速度为零。以下说法中正确的是()
2022届高三物理一轮复习同步练习 带电粒子在电场中运动的综合问题【含答案】
带电粒子在电场中运动的综合问题同步训练一、选择题1.(多选)如图所示，这是匀强电场的电场强度E随时间t变化的图象。
当t＝0时，在此匀强电场中由静止释放一个带电粒子，设带电粒子只受电场力的作用，则下列说法正确的是( )A．带电粒子将始终向同一个方向运动B．2 s末带电粒子回到原出发点C．3 s末带电粒子的速度为0D．0～3 s内，电场力做的总功为02. (多选)(荆门市上学期1月调考)如图(a)所示，A、B表示真空中水平放置的相距为d的平行金属板，板长为L，两板加电压后板间的电场可视为匀强电场。
现在A、B两板间加上如图(b)所示的周期性的交变电压，在t＝0时恰有一质量为m、电荷量为q的粒子在板间中央沿水平方向以速度v0射入电场，忽略粒子的重力，则下列关于粒子运动状况的表述正确的是( )A．粒子在垂直于板的方向上的分运动可能是往复运动B．粒子在垂直于板的方向上的分运动是单向运动C．只要周期T和电压U0的值满足一定条件，粒子就可沿与板平行的方向飞出D．粒子不可能沿与板平行的方向飞出3. (多选)(阳泉市上学期期末)在方向水平的匀强电场中，一不可伸长的不导电细线的一端连着一个质量为m的带电小球，另一端固定于O点，把小球拉至A点，此时细线与电场线平行，然后把小球从A点无初速度释放，经最低点B后到达B的另一侧C点时速度为0，则( )A．小球在B点时速度最大B．小球从A点到B点再到C点的过程中，机械能一直在减少C．小球在B点时的绳子拉力最大D．从B点到C点的过程中小球的电势能一直增加4. (郑州市第二次质量预测)水平地面上方分布着水平向右的匀强电场，一光滑绝缘轻杆竖直立在地面上，轻杆上有A、B两点。
轻杆左侧固定一带正电的点电荷，电荷量为＋Q，点电荷在轻杆A、B 两点的中垂线上，一个质量为m，电荷量为＋q的小球套在轻杆上，从A点由静止释放，小球由A点运动到B点的过程中，下列说法正确的是( )A．小球受到的电场力先减小后增大B．小球的运动速度先增大后减小C．小球的电势能先增大后减小D．小球的加速度大小不变5．(多选)(山东潍坊二模)如图1所示，长为8d、间距为d的平行金属板水平放置，O 点有一粒子源，能持续水平向右发射初速度为v 0，电荷量为＋q ，质量为m 的粒子。
第46课时 带电粒子(体)在电场中运动的综合问题 [重难突破课]
![第46课时 带电粒子(体)在电场中运动的综合问题 [重难突破课]](https://img.taocdn.com/s3/m/02e184f72dc58bd63186bceb19e8b8f67c1cefea.png)
解析 （2）若粒子穿过G一次就从电场的右侧飞出，则金属板的
长度最短。由对称性知，此时金属板的长度为L＝2l＝2v0
答案
（2）2v0
。
目录
1.（多选）（2022·全国甲卷）地面上方某区域存在方向水平向右的匀强电场，
将一带正电荷的小球自电场中P点水平向左射出。小球所受的重力和电场力的大
③
设粒子第一次到达G时所用的时间为t，粒子在水平方向的位移大小为l，则有h
＝ at2
④
目录
⑤
l＝v0t
联立①②③④⑤式解得Ek＝ m ＋ qh
l＝v0
答案
。
（1） m ＋ qh
v0
目录
（2）若粒子恰好从G的下方距离G也为h的位置离开电场，则金属板的长度最短
速度且恰能绕O点在竖直平面内沿逆时针方向做圆周运动，重力加速度为g。下
列说法正确的是（
）
tan
A.匀强电场的电场强度E＝
B.小球动能的最小值为Ek＝
2cos
C.小球运动至圆周轨迹的最高点时机械能最小
D.小球从初始位置开始，在竖直平面内运动一周的过程
中，其电势能先减小后增大
目录
解析 小球静止时悬线与竖直方向成θ角，对小
偏
，由题图知t＝0.06 s时刻U偏＝1.8U0，
所以y＝4.5 cm
+
设打在屏上的点距O点的距离为Y，满足 ＝
所以Y＝13.5 cm。
答案
2024届高考物理微专题：带电粒子在电场中的力电综合问题
微专题61带电粒子在电场中的力电综合问题解决电场、重力场、复合场问题的两个角度：1.功能角度：运用动能定理和功能关系分析粒子的运动，注意等效最高点和等效最低点速度的计算和向心力公式的应用.2.动力学角度：涉及运动时间、速度、位移时一般从动力学角度分析．1．如图所示，在水平向左的匀强电场中，可视为质点的带负电物块，以某一初速度从足够长的绝缘斜面上的A点沿斜面向下运动，经C点到达B点时，速度减为零，然后再返回到A点．已知斜面倾角θ＝30°，物块与斜面间的动摩擦因数μ＝33，整个过程斜面均保持静止，物块所带电荷量不变．则下列判断正确的是()A．物块在上滑过程中机械能一定减小B．物块在上滑过程中，增加的重力势能一定大于减少的电势能C．物块下滑时经过C点的动能一定大于上滑时经过C点的动能D．物块在下滑过程中，斜面与地面之间的摩擦力可能不为零答案C解析上滑过程中满足Eq cosθ>F f＋mg sinθ，则静电力做功大于摩擦力做功，即除重力以外的其他力的合力对物块做正功，则物块的机械能增加，选项A错误；上滑过程中由动能定理W电＋W f＋W G＝ΔE k，W电>|W G|，则物块在上滑过程中，增加的重力势能一定小于减少的电势能，选项B错误；由于物块下滑经过C点往下运动，再返回到C点时有摩擦力做功，则由功能关系可知物块下滑时经过C点的动能一定大于上滑时经过C点的动能，选项C正确；当不加电场时，由于斜面对物块的支持力为F N＝mg cos30°，摩擦力F f＝μmg cos30°＝mg sin30°，可知支持力和摩擦力的合力方向竖直向上；当加电场时，F N＝mg cos30°＋qE sin30°，F f＝μ(mg cos30°＋qE sin30°)，支持力和摩擦力成比例关系增加，则摩擦力和支持力的合力仍竖直向上，根据牛顿第三定律，则物块给斜面的摩擦力和压力的合力方向竖直向下，可知斜面在水平方向受力为零，则斜面所受地面的摩擦力为零，选项D错误．2．(2023·河北邯郸市模拟)如图所示，在一带电竖直平行金属板之间，有一质量为m，带电荷量为＋q的小球被绝缘细线悬挂静止于A点，剪断细线后，小球恰能沿直线AB运动，经时间t后到达B点，已知直线AB与水平方向的夹角为45°，重力加速度为g，规定A点的电势为零，下列说法正确的是()A ．电场强度大小为E ＝2mg qB ．B 点的电势φB ＝mg 2t 22qC ．小球在B 点的电势能E B ＝mg 2t 22D ．小球机械能的变化量为mg 2t 22答案D 解析小球沿直线AB 运动，合力沿AB 方向，如图所示则有qE tan 45°＝mg ，解得E ＝mg q ，故A 错误；由牛顿第二定律得加速度为mg sin 45°＝ma ，由匀变速直线运动规律，得小球到B 点的速度为v ＝at ，设AB ＝L ，根据动能定理得mgL sin 45°＋qEL cos 45°＝12m v 2，解得静电力做功W ＝qEL cos 45°＝m v 24，根据W ＝qU AB ，解得U AB ＝m v 24q，根据U AB ＝φA －φB ，且A 点的电势为零，解得φB ＝－mg 2t 22q，B 点的电势能为E B ＝qφB ，联立解得：E B ＝－mg 2t 22，故B 、C 错误；小球机械能的变化量等于静电力做的功，ΔE ＝W ＝mg 2t 22，故D 正确．3．如图所示，在地面上方的水平匀强电场中，一个质量为m 、电荷量为＋q 的小球，系在一根长为L 的绝缘细线一端，可以在竖直平面内绕O 点做圆周运动．AB 为圆周的水平直径，CD 为竖直直径，已知重力加速度为g ，电场强度E ＝mg q，不计空气阻力，下列说法正确的是()A ．若小球在竖直平面内绕O 点做圆周运动，则它运动的最小速度v ＝2gLB ．若小球在竖直平面内绕O 点做圆周运动，则小球运动到A 点时的机械能最小C ．若将小球在A 点由静止开始释放，则小球运动到B 点时的速度为v ＝2gLD ．若将小球在A 点以大小为v ＝gL 的速度竖直向上抛出，它将沿圆周到达B 点答案B 解析由于电场强度E ＝mg q，故mg ＝Eq ，物体的加速度大小为a ＝2g ，若小球在竖直平面内绕O 点做圆周运动，则它运动的最小速度为v ，则有2mg ＝m v 2L ，解得v ＝2gL ，A 错误；除重力和弹力外其他力做功等于机械能的增加值，若小球在竖直平面内绕O 点做圆周运动，则小球运动到A 点时，电势能最大，故到A 点时的机械能最小，故B 正确；小球受合力方向与电场方向夹角45°斜向下，故若将小球在A 点由静止开始释放，小球运动到B 点的过程中，由动能定理得qE ·2L ＝12m v 2，解得：v ＝2gL ，故C 错误；若将小球在A 点以大小为gL 的速度竖直向上抛出，小球将不会沿圆周运动，小球在竖直方向做竖直上抛运动，水平方向做匀加速运动，因Eq ＝mg ，故水平加速度与竖直加速度大小均为g ，当竖直方向上的位移为零时，时间t ＝2L g ，则水平位移x ＝12gt 2＝2L ，则说明小球刚好运动到B 点，故D 错误．4．(多选)如图所示，在竖直面内有一半径为R 的圆环形轨道，轨道内部最低点A 处有一质量为m 的光滑带正电的小球(可视作质点)，其所带电荷量为q ，在圆环区域内存在着方向水平向右的匀强电场，电场强度E ＝3mg 3q ，现给小球一个水平向右的初速度，使小球开始运动，以下说法正确的是()A ．若v 0＞ 1＋3 gR ，则小球可以做完整的圆周运动B ．若小球可以做完整的圆周运动，则轨道所给弹力的最大值与最小值相差43mgC ．若v 0＝5gR ，则小球将在轨道最高点B 处脱离轨道D ．若v 0＝gR ，则小球不会脱离轨道答案BCD 解析小球同时受到重力和静电力作用，这时可认为小球处于等效重力场中，小球受到的等效重力为：G ′＝ mg 2＋ qE 2＝mg 2＋ 33mg 2＝233mg ，等效重力加速度为g ′＝G ′m ＝233g ，等效重力与竖直方向的夹角为θ，如图所示，则有：tan θ＝qE mg ＝33，θ＝30°，小球可以做完整的圆周运动，在等效最高点，有：mg ′≤m v 2R，从等效最高点达到A 点过程中，根据动能定理可得：mg ′(R ＋R cos θ)＝12m v 02－12m v 2，解得：v 0≥2 3＋1 gR ，故A 错误；若小球可以做完整的圆周运动，则小球在等效重力场中最低点轨道所给的弹力最大，等效最高点轨道所给的弹力最小；在等效最低点有：F 1－G ′＝m v 12R ，在等效最高点有：F 2＋G ′＝m v 22R，在等效重力场中，从最高点达到最低点过程中，根据动能定理可得：mg ′·2R ＝12m v 12－12m v 22，解得轨道所给弹力的最大值与最小值相差为：F 1－F 2＝43mg ，故B 正确；若v 0＝5gR ，小球到达最高点B 处的过程中，重力做负功，静电力不做功，则有：－mg ·2R ＝12m v B 2－12m v 02，解得：v B ＝gR ，故可得小球将在轨道最高点B 处脱离轨道，故C 正确；在等效重力场中，若v 0＝gR ，小球没有超过等效重力场中的半圆，故小球不会脱离轨道，故D 正确．5.如图所示，在竖直平面内有直角坐标系xOy ，有一匀强电场，其方向与水平方向成α＝30°角斜向上，在电场中有一质量为m ＝1×10－3kg 、电荷量为q ＝1.0×10－4C 的带电小球，用长为L ＝335m 的不可伸长的绝缘细线挂于坐标原点O ，当小球静止于M 点时，细线恰好伸直且水平．现用外力将小球拉到最低点P ，然后无初速度释放，g ＝10m/s 2.(1)求电场强度E 的大小；(2)求小球再次到达M 点时的速度大小；(3)如果小球再次到达M 点时，细线突然断裂，从此时开始计时，求小球运动t ＝1s 时的位置坐标．答案(1)200N/C (2)6m/s (3)(2835m,6m)解析(1)当小球静止于M 点时，由平衡条件得qE sin α＝mg解得E ＝200N/C(2)小球所受静电力和重力的合力恒定，大小为F ＝3mg ，方向水平向右，设小球运动到M 点时，小球的速度为v ，则由动能定理得3mgL ＝12v 2解得v ＝6m/s(3)小球运动到M 点时，细线突然断裂，小球的速度方向竖直向上，所受合力F 水平向右，小球将做类平抛运动，由牛顿第二定律得3mg ＝ma在竖直方向上，有y ＝v t在水平方向上，有x 1＝12at 2解得x ＝x 1＋L ＝2835m ，y ＝6m 所以小球的位置坐标为(2835m,6m)．6.(2023·新疆喀什市检测)如图所示，水平绝缘粗糙的轨道AB 与处于竖直平面内的半圆形绝缘光滑轨道BC 平滑连接，半圆形轨道的半径R ＝0.40m ，在轨道所在空间存在水平向右的匀强电场，电场线与轨道所在的平面平行，电场强度E ＝3.0×104N/C.现有一电荷量q ＝＋1.0×10－5C 、质量m ＝0.04kg 的带电体(可视为质点)，在水平轨道上的P 点由静止释放，带电体恰好能通过半圆形轨道的最高点C ，然后落至水平轨道上的D 点(图中未画出)，取g ＝10m/s 2.求：(1)带电体运动到圆形轨道C 点时的速度大小；(2)带电体在圆弧形轨道上运动的最大速度；(3)D 点到B 点的距离x .答案(1)2.0m/s (2)22m/s (3)0.2m 解析(1)设带电体经过C 点时的速度为v C ，根据牛顿第二定律得：mg ＝m v C 2R解得：v C ＝2.0m/s(2)设带电体通过B 点时的速度为v B ，带电体从B 运动到C 的过程中，根据动能定理得：－2mgR ＝12m v C 2－12m v B 2解得：v B ＝25m/s 根据静电力和重力的比值关系可知，等效最低点与竖直方向的夹角为tan θ＝qE mg ＝1.0×10－5×3.0×100.04×10＝34即θ＝37°，等效最低点的位置如图所示：由B 到等效最低点根据动能定理得：qE ·R sin 37°－mg ·R (1－cos 37°)＝12m v m 2－12m v B 2解得：v m ＝22m/s(3)带电体离开圆弧轨道后在竖直方向上：2R ＝12gt 2在水平方向上：x ＝v C t －qE 2mt 2联立解得：x ＝0.2m.7．如图所示，绝缘轨道CDGH 位于竖直平面内，圆弧段DG 的圆心角为θ＝37°，DG 与水平段CD 、倾斜段GH 分别相切于D 点和G 点．CD 段粗糙，DGH 段光滑．在H 处固定一垂直于轨道的绝缘挡板，整个轨道处于电场强度为E ＝1×104N/C 、水平向右的匀强电场中，一质量m ＝4×10－3kg 、带电荷量q ＝＋3×10－6C 的小滑块在C 处由静止释放，经挡板碰撞后滑回到CD 段的中点P 处时速度恰好为零．已知CD 段长度L ＝0.8m ，圆弧DG 的半径r ＝0.2m；不计滑块与挡板碰撞时的动能损失，滑块可视为质点．g＝10m/s2，cos37°＝0.8，sin 37°＝0.6，求：(1)滑块与CD段之间的动摩擦因数μ；(2)滑块在CD段上运动的总路程；(3)滑块与绝缘挡板碰撞时的最大动能和最小动能．答案(1)0.25(2)2.4m(3)0.018J0.002J解析(1)滑块由C处释放，经挡板碰撞后第一次滑回P点的过程中，由动能定理得qE L 2－μmg(L＋12L)＝0解得μ＝Eq3mg＝0.25；(2)滑块在CD段上受到的滑动摩擦力μmg＝0.01N静电力Eq＝0.03N滑动摩擦力小于静电力，故不可能停在CD段，滑块最终会在DGH间来回往复运动，到达D 点的速度为0.全过程由动能定理得EqL－μmgs＝0解得s＝2.4m；(3)GH段的倾角为37°，因为Eq cosθ＝mg sinθ＝0.024N，则加速度a＝0，所以滑块与绝缘挡板碰撞的最大动能为滑块第一次运动到G点的动能．对C到G过程由动能定理得E kmax＝Eq(L＋r sinθ)－μmgL－mg(r－r cosθ)＝0.018J滑块最终在DGH间来回往复运动，碰撞绝缘挡板时有最小动能．对D到G过程由动能定理得E kmin＝Eqr sinθ－mg(r－r cosθ)＝0.002J.8．如图所示，圆心为O、半径为R的圆弧形光滑轨道MN固定在竖直平面内，O、N恰好处于同一竖直线上，ON＝R，OM与竖直方向之间的夹角θ＝37°，水平面上方空间存在水平向左的匀强电场．水平面上有一点P，点P、M的连线恰好与圆弧轨道相切于M点，PM＝2R.现有一质量为m、电荷量为＋q的小球(可视为质点)从P点以一定的初速度沿PM做直线运动，小球从M点进入圆弧轨道后，恰好能沿圆弧轨道运动并从N点射出．sin37°＝0.6，cos37°＝0.8，重力加速度为g.求：(1)小球沿圆弧轨道运动过程中的最小速度的大小；(2)小球在P 点时的初速度大小；(3)小球在水平面上的落点到P 点的距离．答案(1)53gR (2)353gR (3)(32＋3)R 解析(1)由小球沿PM 做直线运动可知，小球所受的静电力与重力的合力方向沿MP 方向，受力分析如图(a)所示：则qE tan θ＝mg解得：E ＝4mg3q小球恰好能沿圆弧运动并从N 点射出可知，小球在圆弧轨道上经过“等效最高点G ”时速度最小，如图(b)所示：此时小球所受的静电力与重力的合力提供向心力，则mg sin θ＝m v G 2R 解得：v G ＝53gR (2)小球从P 点运动到G 点的过程中，根据动能定理得：－mg sin θ·3R ＝12m v G 2－12m v 02解得：v 0＝353gR (3)小球从G 点运动到N 点的过程中，根据动能定理得：mg sin θ(R －R sin θ)＝12m v N 2－12m v G 2解得：v N ＝3gR小球从N 水平飞出后，在水平方向上做初速度为3gR 的匀加速运动，在竖直方向上做自由落体运动，设小球从N 飞出到落地的时间为t ，则竖直方向上：R ＋R cos θ＋2R sin θ＝12gt 2解得：t ＝6R g水平方向上的加速度大小为a x ＝qE m ＝43g 小球在水平面上的落点到N 点的水平距离为x ＝v N t ＋12a x t 2解得：x ＝(32＋4)R则小球在水平面上的落点到P 点的距离为x 0＝x －(2R cos θ－R sin θ)＝(32＋3)R .。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课时跟踪检测（二十四） 带电粒子在电场中运动的综合问题对点训练：示波管的工作原理1．(多选)有一种电荷控制式喷墨打印机，它的打印头的结构简图如图所示。
其中墨盒可以喷出极小的墨汁微粒，此微粒经过带电室后以一定的初速度垂直射入偏转电场，再经偏转电场后打到纸上，显示出字符。
不考虑墨汁的重力，为使打在纸上的字迹缩小，下列措施可行的是( )A ．减小墨汁微粒的质量B ．减小墨汁微粒所带的电荷量C ．增大偏转电场的电压D ．增大墨汁微粒的喷出速度2.在示波管中，电子通过电子枪加速，进入偏转电场，然后射到荧光屏上，如图所示，设电子的质量为m (不考虑所受重力)，电荷量为e ，从静止开始，经过加速电场加速，加速电场电压为U 1，然后进入偏转电场，偏转电场中两板之间的距离为d ，板长为L ，偏转电压为U 2，求电子射到荧光屏上的动能为多大？3．制备纳米薄膜装置的工作电极可简化为真空中间距为d 的两平行极板，如图甲所示。
加在极板A 、B 间的电压U AB 做周期性变化，其正向电压为U 0，反向电压为－kU 0(k ＞1)，电压变化的周期为2τ，如图乙所示。
在t ＝0时，极板B 附近的一个电子，质量为m 、电荷量为e ，受电场作用由静止开始运动。
若整个运动过程中，电子未碰到极板A ，且不考虑重力作用。
若k ＝54，电子在0～2τ时间内不能到达极板A ，求d 应满足的条件。
4．两块水平平行放置的导体板如图甲所示，大量电子(质量为m、电荷量为e)由静止开始，经电压为U0的电场加速后，连续不断地沿平行板的方向从两板正中间射入两板之间。
当两板均不带电时，这些电子通过两板之间的时间为3t0；当在两板间加如图乙所示的周期为2t0、最大值恒为U0的周期性电压时，恰好能使所有电子均从两板间通过(不计电子重力)。
问：(1)这些电子通过两板之间后，侧向位移(垂直于入射速度方向上的位移)的最大值和最小值分别是多少；(2)侧向位移分别为最大值和最小值的情况下，电子在刚穿出两板之间时的动能之比为多少。
5．如图甲所示，在平面直角坐标系xOy中，两金属极板AB、OD平行正对放置，OD 板与x轴重合，OD板的左端与原点O重合，两极板板长均为L＝2 m，板间距离d＝1 m，紧靠两极板右端有一荧光屏。
两极板间电压U AO随时间的变化规律如图乙所示，变化周期T ＝2×10－3s，U0＝1×103V。
若t＝0时刻一带正电的粒子从A点附近沿x轴正方向以速度v0＝1×103 m/s射入两极板间，粒子所带电荷量为q＝1×10－5 C，质量m＝1×10－7 kg，粒子重力不计。
(1)求粒子在极板间运动的最长时间；(2)若在0～T时间内均有同种粒子从A点附近沿x轴正方向以速度v0射入两极板间，求这些粒子打到荧光屏上的纵坐标的范围；(3)在(2)条件下，求粒子打到荧光屏上时的动能。
6.如图所示，一个带正电的粒子以平行于x轴正方向的初速度v0从y轴上a点射入第一象限内，为了使这个粒子能经过x轴上定点b，可在第一象限的某区域内加一方向沿y轴负方向的匀强电场。
已知所加电场的场强大小为E，电场区域沿x方向的宽度为s，Oa＝L，Ob＝2s，粒子的质量为m，带电量为q，重力不计，试讨论电场的左边界与b的可能距离。
7．如图甲所示，一光滑绝缘细杆竖直放置，在细杆右侧d＝0.30 m的A点处有一固定的点电荷。
细杆上套有一带电荷量q＝1×10－6C、质量m＝0.05 kg的小环。
设小环与点电荷的竖直高度差为h，将小环由静止释放后，其动能E k随h的变化曲线如图乙所示。
已知静电力常量k＝9.0×109 N·m2/C2，重力加速度g＝10 m/s2。
(计算结果保留两位有效数字)(1)试估算点电荷所带电荷量Q的大小；(2)求小环位于h1＝0.40 m处时的加速度a；(3)求小环从h2＝0.30 m处下落到h3＝0.12 m处的过程中，其电势能的改变量。
课时跟踪检测（二十四） 带电粒子在电场中运动的综合问题对点训练：示波管的工作原理1．(多选)有一种电荷控制式喷墨打印机，它的打印头的结构简图如图所示。
其中墨盒可以喷出极小的墨汁微粒，此微粒经过带电室后以一定的初速度垂直射入偏转电场，再经偏转电场后打到纸上，显示出字符。
不考虑墨汁的重力，为使打在纸上的字迹缩小，下列措施可行的是( )A ．减小墨汁微粒的质量B ．减小墨汁微粒所带的电荷量C ．增大偏转电场的电压D ．增大墨汁微粒的喷出速度解析：选BD 根据偏转距离公式y ＝qUl 22md v 02可知，为使打在纸上的字迹缩小，要增大墨汁微粒的质量，减小墨汁微粒所带的电荷量，减小偏转电场的电压，增大墨汁微粒的喷出速度，B 、D 正确。
2.在示波管中，电子通过电子枪加速，进入偏转电场，然后射到荧光屏上，如图所示，设电子的质量为m (不考虑所受重力)，电荷量为e ，从静止开始，经过加速电场加速，加速电场电压为U 1，然后进入偏转电场，偏转电场中两板之间的距离为d ，板长为L ，偏转电压为U 2，求电子射到荧光屏上的动能为多大？解析：电子在加速电场加速时，根据动能定理eU 1＝12m v x 2进入偏转电场后L ＝v x t ，v y ＝at ，a ＝eU 2md射出偏转电场时合速度v ＝v x 2＋v y 2，由以上各式得E k ＝12m v 2＝eU 1＋eU 22L 24d 2U 1。
答案：eU 1＋eU 22L 24d 2U 1对点训练：带电粒子在交变电场中的运动3．制备纳米薄膜装置的工作电极可简化为真空中间距为d 的两平行极板，如图甲所示。
加在极板A 、B 间的电压U AB 做周期性变化，其正向电压为U 0，反向电压为－kU 0(k ＞1)，电压变化的周期为2τ，如图乙所示。
在t ＝0时，极板B 附近的一个电子，质量为m 、电荷量为e ，受电场作用由静止开始运动。
若整个运动过程中，电子未碰到极板A ，且不考虑重力作用。
若k ＝54，电子在0～2τ时间内不能到达极板A ，求d 应满足的条件。
解析：电子在0～τ时间内做匀加速运动 加速度的大小a 1＝eU 0md位移x 1＝12a 1τ2在τ～2τ时间内先做匀减速运动，后反向做匀加速运动 加速度的大小a 2＝keU 0md 初速度的大小v 1＝a 1τ 匀减速运动阶段的位移x 2＝v 122a 2由题知d ＞x 1＋x 2，解得d ＞ 9eU 0τ210m。
答案：d ＞9eU 0τ210m4．两块水平平行放置的导体板如图甲所示，大量电子(质量为m 、电荷量为e )由静止开始，经电压为U 0的电场加速后，连续不断地沿平行板的方向从两板正中间射入两板之间。
当两板均不带电时，这些电子通过两板之间的时间为 3t 0；当在两板间加如图乙所示的周期为2t 0、最大值恒为U 0的周期性电压时，恰好能使所有电子均从两板间通过(不计电子重力)。
问：(1)这些电子通过两板之间后，侧向位移(垂直于入射速度方向上的位移)的最大值和最小值分别是多少；(2)侧向位移分别为最大值和最小值的情况下，电子在刚穿出两板之间时的动能之比为多少。
解析：以电场力的方向为y轴正方向，画出电子在t＝0时和t＝t0时进入电场后沿电场力方向的速度v y随时间t变化的v y-t图像分别如图(a)和图(b)所示，设两平行板之间的距离为d。
(1)图中，v1y＝eU0md t0，v2y＝eU0md2t0，由图(a)可得电子的最大侧向位移为x y max＝2⎝⎛⎭⎫12v1y t0＋v1y t0＝3v1y t0＝3eU0t02md而x y max＝d2，解得d＝t06eU0m由图(b)可得电子的最小侧向位移为x y min＝12v1y t0＋v1y t0＝32v1y t0＝3eU0t022md＝d4所以x y max＝d2＝t026eU0m，x y min＝d4＝t046eU0m。
(2)v1y2＝⎝⎛⎭⎫eU0md t02＝eU06m，v2y2＝⎝⎛⎭⎫eU0md2t02＝2eU03m电子经电压U0加速，由动能定理知，12m v02＝eU0所以E kmaxE kmin＝12m v2212m v12＝12m(v02＋v2y2)12m(v02＋v1y2)＝eU0＋eU03eU0＋eU012＝1613。
答案：见解析对点训练：带电粒子的力电综合问题5．(2017·深圳模拟)如图甲所示，在平面直角坐标系xOy中，两金属极板AB、OD平行正对放置，OD板与x轴重合，OD板的左端与原点O重合，两极板板长均为L＝2 m，板间距离d＝1 m，紧靠两极板右端有一荧光屏。
两极板间电压U AO随时间的变化规律如图乙所示，变化周期T＝2×10－3s，U0＝1×103V。
若t＝0时刻一带正电的粒子从A点附近沿x轴正方向以速度v0＝1×103m/s射入两极板间，粒子所带电荷量为q＝1×10－5C，质量m＝1×10－7 kg，粒子重力不计。
(1)求粒子在极板间运动的最长时间；(2)若在0～T 时间内均有同种粒子从A 点附近沿x 轴正方向以速度v 0射入两极板间，求这些粒子打到荧光屏上的纵坐标的范围；(3)在(2)条件下，求粒子打到荧光屏上时的动能。
解析：(1)粒子在极板间沿x 轴正方向做匀速运动，设运动时间为t ，则有L ＝v 0t 解得t ＝Lv 0＝2×10－3 s 。
(2)粒子在板间运动的时间恰好等于T ，即在y 轴方向，粒子有一半时间做匀加速运动。
粒子在t ＝0时刻射入极板间时，y 轴方向的分速度v y 随粒子在极板间运动的时间t ′变化的关系图线如图中Ⅰ所示，粒子在t ＝T2－t 1时刻射入极板间时，v y 随t ′变化的关系图线如图中Ⅱ所示。
图线与t ′轴所围面积表示粒子沿y 轴方向的位移，可知在t ＝0时刻射入极板间的粒子在极板间偏转量最大，则打到荧光屏上的纵坐标值最小，在t ＝T2时刻射入极板间的粒子在极板间偏转量最小，则打到荧光屏上的纵坐标值最大。
t ＝0时刻射入极板的粒子沿y 轴方向运动的位移为 y 1＝12a ⎝⎛⎭⎫T 22＋a ⎝⎛⎭⎫T 22，又a ＝qU 0md t ＝T2时刻射入极板的粒子在板间沿y 轴方向的位移为 y 2＝12a ⎝⎛⎭⎫T 22代入已知数据得y 1＝0.15 m ，y 2＝0.05 m可得粒子打到荧光屏上的纵坐标的范围为0.85～0.95 m 。
(3)粒子打到荧光屏上时的速度v大小恒定，由动能定理有qU0d y2＝E k－12m v02解得E k＝12m v2＝5.05×10－2 J。
答案：(1)2×10－3 s(2)0.85～0.95 m(3)5.05×10－2 J考点综合训练6.如图所示，一个带正电的粒子以平行于x轴正方向的初速度v0从y轴上a点射入第一象限内，为了使这个粒子能经过x轴上定点b，可在第一象限的某区域内加一方向沿y轴负方向的匀强电场。
