3.3V转5V的双向电平转换电路
3.3v 转5v三极管电平转换电路
【3.3V转5V电平转换电路】在现代电子产品中，我们常常会遇到不同电平之间的通信和连接问题。
在使用不同电压的设备进行通信时，就需要通过电平转换电路来确保信号的正常传输。
其中，3.3V和5V之间的电平转换是一个常见的问题。
为了解决这个问题，我们可以使用三极管电平转换电路来实现。
三极管是一种常用的电子元件，具有放大和开关功能。
在电平转换电路中，三极管起到了信号转换和匹配的作用。
下面，我将从浅入深地介绍3.3V转5V三极管电平转换电路的原理和实现方法。
1. 电平转换原理在进行电平转换时，我们需要将3.3V的信号转换为5V的信号，以适应不同设备之间的电平要求。
而三极管作为一种双向放大器，可以很好地满足这一需求。
通过控制三极管的基极电压，我们可以实现对输入信号的放大和匹配，从而实现3.3V到5V的电平转换。
2. 3.3V转5V三极管电平转换电路图接下来，我们可以通过以下电路图来实现3.3V转5V的电平转换：(这里应当插入电路图，或者描述电路连接方式)在这个电路中，我们使用了一个双极性三极管，例如2N2222。
当输入信号为3.3V时，通过控制基极电压，可以使输出信号达到5V；当输入信号为5V时，三极管处于饱和状态，输出信号同样为5V。
这样一来，我们就实现了从3.3V到5V的电平转换。
3. 实际应用和注意事项在实际应用中，我们需要注意一些电路参数的选择和匹配。
三极管的型号、输入输出电阻的匹配等都会影响到电路的性能和稳定性。
另外，对于高频信号和大电流信号的转换，也需要进一步优化电路设计。
4. 个人观点和总结3.3V转5V三极管电平转换电路是一种简单有效的电平转换方案。
通过合理设计电路参数和选择合适的元件，我们可以轻松实现不同电平之间信号的转换和匹配。
在实际应用中，我们需要根据具体情况进行电路设计和优化，以确保信号的稳定和可靠传输。
通过本文的介绍，希望能给大家带来一些关于3.3V转5V三极管电平转换电路的启发和帮助。
3.3v与5v双向电平转换电路的工作状态_概述说明
3.3v与5v双向电平转换电路的工作状态概述说明1. 引言1.1 概述在现代电子设备中，不同芯片和模块之间的通信往往需要考虑到电平兼容性问题。
尤其是在3.3V和5V两种不同电压标准的设备之间，因为它们工作电压不同，直接连接可能会导致数据传输错误或者损坏。
因此，本文将详细介绍3.3V与5V 双向电平转换电路的工作状态，并探讨几种常用的设计和实现方法。
1.2 文章结构本文章分为五个部分来讨论与说明3.3V与5V双向电平转换电路的工作状态。
首先，在引言部分我们将对文章主题进行概述，并简要介绍整篇文章的结构安排。
然后，在第二部分，我们将对3.3V与5V双向电平转换电路进行简要介绍，包括其概念、工作原理以及应用领域。
接下来的第三部分将详细探讨三种常见的设计和实现方法：使用二极管和电阻、使用逻辑门芯片以及使用专门的电平转换芯片。
第四部分将展示并讨论实验结果，比较不同设备在双向转换时的工作状态，同时评估其转换效率。
最后，在第五部分我们将总结全文的内容，并对3.3V与5V双向电平转换电路的工作状态进行概述和说明。
1.3 目的本文的目的在于为读者提供一个全面的了解3.3V与5V双向电平转换电路工作状态的文章。
通过介绍不同设计和实现方法以及实验结果和讨论，读者可以更好地理解这个领域中常见问题和解决方案，并能够选择合适的方法来应对特定应用中的电平转换需求。
希望本文能够为读者提供有价值的参考，促进相关技术的进一步研究与发展。
2. 3.3v与5v双向电平转换电路简介2.1 电平转换概念在嵌入式系统和数字电路中，不同模块或设备之间的通信常涉及到不同的工作电压，其中最常见的是3.3伏特（V）和5伏特（V）两种电平。
然而，直接连接这些设备可能会导致信号误读或损坏。
为了解决这个问题，我们需要使用双向电平转换电路。
这种电路可以将3.3V的逻辑信号转换为5V，并将5V的逻辑信号转换为3.3V，以确保各个模块之间的正常通信。
2.2 工作原理一个常用的解决方案是使用二极管和电阻来实现双向电平转换。

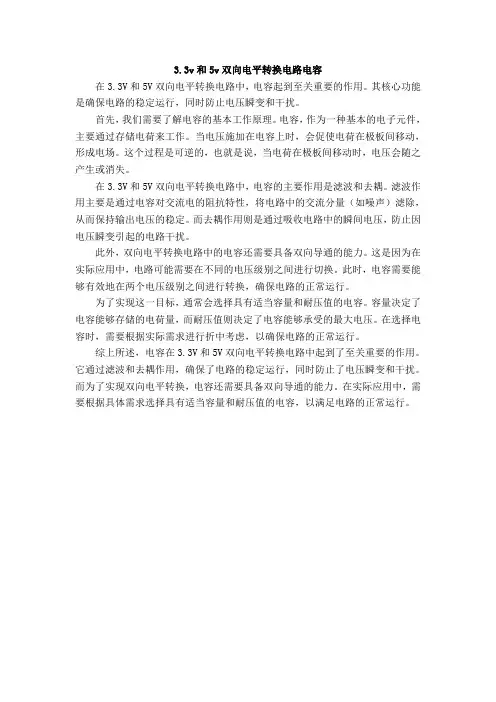

3.3v和5v双向电平转换电路电容
3.3v和5v双向电平转换电路电容
在3.3V和5V双向电平转换电路中，电容起到至关重要的作用。
其核心功能是确保电路的稳定运行，同时防止电压瞬变和干扰。
首先，我们需要了解电容的基本工作原理。
电容，作为一种基本的电子元件，主要通过存储电荷来工作。
当电压施加在电容上时，会促使电荷在极板间移动，形成电场。
这个过程是可逆的，也就是说，当电荷在极板间移动时，电压会随之产生或消失。
在3.3V和5V双向电平转换电路中，电容的主要作用是滤波和去耦。
滤波作用主要是通过电容对交流电的阻抗特性，将电路中的交流分量（如噪声）滤除，从而保持输出电压的稳定。
而去耦作用则是通过吸收电路中的瞬间电压，防止因电压瞬变引起的电路干扰。
此外，双向电平转换电路中的电容还需要具备双向导通的能力。
这是因为在实际应用中，电路可能需要在不同的电压级别之间进行切换。
此时，电容需要能够有效地在两个电压级别之间进行转换，确保电路的正常运行。
为了实现这一目标，通常会选择具有适当容量和耐压值的电容。
容量决定了电容能够存储的电荷量，而耐压值则决定了电容能够承受的最大电压。
在选择电容时，需要根据实际需求进行折中考虑，以确保电路的正常运行。
综上所述，电容在3.3V和5V双向电平转换电路中起到了至关重要的作用。
它通过滤波和去耦作用，确保了电路的稳定运行，同时防止了电压瞬变和干扰。
而为了实现双向电平转换，电容还需要具备双向导通的能力。
在实际应用中，需要根据具体需求选择具有适当容量和耐压值的电容，以满足电路的正常运行。
5V-3.3V电平转换方案
74HCT244 8总线驱动器，输入为TTL电平，输出为COMS电平。可以转 换8路电平。
SN7cALVC164245转换芯片输入3.3V，输出5V。
方案五：使用放大器搭建电路
分区 参考文献摘要 的第 3 页
在实际电路设计中，一个电路中会有不同的电平信号。
方案一：使用光耦进行电平转换 首先要 根据要处理的信号的频率来选择 合适的光耦。高频(20K~1MHz)可以用高速带放大整形的光藕，如 6N137/TLP113/TLP2630/4N25等。如果是20KHz以下可用TLP521。然后搭建 转换电路。如将3.3V信号转换为5V信号。 电路如下图：
缺点：输出波形不是很良好。
方案三：电阻分压
这里分析TTL电平和COMS电平的转换。首先看一下TTL电平和CMOS电平
的区别。
TTL电平：
>2.4V,
<0.4V
分区 参考文献摘要 的第 2 页
输出高电平>2.4V,输出低电平<0.4V。在室温下，一般输出高电平是 3.5V，输出低电平是0.2。最小输入高电平>=2.0V,输入低电平<=0.8,噪声容 限是0.4V。
分区 参考文献摘要 的第 1 页
CP是3.3V的高速信号，通过高速光耦6N137转换成5V信号。 如果CP接入的 是5V的信号 VCC=3.3V，则该电路是将5V信号转换成3.3V信号。 优点：电 路搭建简单，可以调制出良好的波形，另外光耦还有隔离作用。 缺点：对 输入信号的频率有一定的限制。
方案二：使用三极管搭建转换电路 三极管的开关频率很高，一般都是几百兆赫兹，但是与方案一
3.3v转5V电平转换
电平转换
晶体管+上拉电阻法
就是一个双极型三极管或 MOSFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
(2) OC/OD 器件+上拉电阻法
跟 1) 类似。适用于器件输出刚好为 OC/OD 的场合。
(3) 速度/频率
某些转换方式影响工作速度，所以必须注意。像方案(1)(2)(6)(7)，由于电阻的存在，通过电阻给负载电容充电，必然会影响信号跳沿速度。为了提高速度，就必须减小电阻，这又会造成功耗上升。这种场合方案(3)(4)是比较理想的。
(4) 输出驱动能力
如果需要一定的电流驱动能力，方案(1)(2)(6)(7)就都成问题了。这一条跟上一条其实是一致的，因为速度问题的关键就是对负载电容的充电能力。
3：输出高电平（Voh）：保证逻辑门的输出为高电平时的输出电平的最小值，逻辑门的输出为高电平时的电平值都必须大于此Voh。
4：输出低电平（Vol）：保证逻辑门的输出为低电平时的输出电平的最大值，逻辑门的输出为低电平时的电平值都必须小于此Vol。
5：阀值电平(Vt)： 数字电路芯片都存在一个阈值电平，就是电路刚刚勉强能翻转动作时的电平。它是一个界于Vil、Vih之间的电压值，对于CMOS电路的阈值电平，基本上是二分之一的电源电压值，但要保证稳定的输出，则必须要求输入高电平> Vih，输入低电平<Vil，而如果输入电平在阈值上下，也就是Vil～Vih这个区域，电路的输出会处于不稳定状态。
(5) 路数
某些方案元器件较多，或者布线不方便，路数多了就成问题了。例如总线地址和数据的转换，显然应该用方案(3)(4)，采用总线缓冲器芯片(245,541,16245...)，或者用方案(5)。
33v转5v电平转换电路
33v转5v电平转换电路
33V转5V电平转换电路是一种电路设计，主要用于将高电平转换为低电平。
在实际应用中，我们常常需要使用不同的电压进行通讯和控制。
例如，某些传感器输出的信号电平为33V，而微处理器或其他控制器所需要的信号电平通常为5V。
因此，我们需要一种电路来完成这种转换。
该电路的基本原理是使用三个电阻器组成电压分压器，将33V 的高电平分压为5V的低电平。
具体而言，我们可以将两个电阻器串联在33V的输入电路上，将另一个电阻器与地相连，然后通过将这三个电阻器连接到一个运算放大器的负输入端口，来将电压信号转换为5V的低电平输出。
除了电阻器和运算放大器，该电路还可以包括其他组件，例如电容器和稳压器，以确保电路的稳定性和可靠性。
例如，使用电容器可以帮助滤除电压噪声和其他干扰，从而提高电路的性能和精度。
使用稳压器则可以确保电路输出的电压稳定，不受输入电压变化的影响。
总之，33V转5V电平转换电路是一种实用的电路设计，可以帮助我们在不同电压之间实现通讯和控制。
通过合理的电路设计和组成，我们可以实现高效、稳定和可靠的转换功能，从而满足不同应用场景的需求。
- 1 -。
3.3V转5V电平转换方法参考
3.3V转5V 电平转换方法参考电平转换晶体管+上拉电阻法就是一个双极型三极管或 MO SFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
(2) O C/OD器件+上拉电阻法跟 1)类似。
适用于器件输出刚好为OC/OD的场合。
(3) 74xH CT系列芯片升压(3.3V→5V) 凡是输入与 5VTTL 电平兼容的5V CM OS 器件都可以用作 3.3V→5V 电平转换。
——这是由于3.3V C MOS 的电平刚好和5V TT L电平兼容（巧合），而 CMO S 的输出电平总是接近电源电平的。
廉价的选择如 74x HCT(H CT/AH CT/VH CT/AH CT1G/VHCT1G/...) 系列(那个字母 T 就表示 TTL兼容)。
(4)超限输入降压法(5V→3.3V, 3.3V→1.8V,...)凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。
这里的"超限"是指超过电源，许多较古老的器件都不允许输入电压超过电源，但越来越多的新器件取消了这个限制(改变了输入级保护电路)。
例如，74AHC/VHC 系列芯片，其 data sheet s 明确注明"输入电压范围为0~5.5V"，如果采用 3.3V 供电，就可以实现5V→3.3V 电平转换。
(5)专用电平转换芯片最著名的就是 164245，不仅可以用作升压/降压，而且允许两边电源不同步。
这是最通用的电平转换方案，但是也是很昂贵的 (俺前不久买还是￥45/片，虽是零售，也贵的吓人)，因此若非必要，最好用前两个方案。
mos 3.3v转5v电平转换电路
mos 3.3v转5v电平转换电路摘要：一、电平转换电路简介1.电平转换的概念2.电平转换电路的作用二、3.3v 转5v 电平转换电路设计1.电平转换器的工作原理2.3.3v 转5v 电平转换器的选择3.电路连接方式和注意事项三、电平转换电路应用1.常见应用场景2.实际应用案例四、电平转换电路的优缺点1.优点2.缺点正文：一、电平转换电路简介电平转换电路是一种将不同电压等级的信号进行转换的电路，常见的有3.3v 转5v 电平转换电路。
电平转换电路在电子设备中有着广泛的应用，主要作用是将不同电压等级的信号进行匹配，以便进行信号传输和处理。
通过电平转换，可以实现不同电压等级设备之间的通信，提高系统的兼容性和可靠性。
二、3.3v 转5v 电平转换电路设计1.电平转换器的工作原理电平转换器是一种能够实现不同电压等级信号转换的电子元件，其工作原理主要是通过控制开关器件的开关时间，实现输入电压与输出电压之间的能量传递。
在3.3v 转5v 电平转换电路中，电平转换器将3.3v 的输入电压转换为5v 的输出电压。
2.3.3v 转5v 电平转换器的选择在设计3.3v 转5v 电平转换电路时，需要选择合适的电平转换器。
根据实际应用需求，可以选择不同类型的电平转换器，如线性稳压器、开关稳压器等。
在选择过程中，需要考虑电平转换器的转换效率、输出电压稳定性、负载电流能力等因素。
3.电路连接方式和注意事项在设计3.3v 转5v 电平转换电路时，需要合理连接电平转换器与输入、输出负载。
通常情况下，电平转换器输入端连接3.3v 电压，输出端连接5v 电压。
在连接过程中，需要注意以下几点：- 确保输入、输出电压与电平转换器的输入、输出电压范围相匹配。
- 合理布局电路，尽量减小电路寄生参数对性能的影响。
- 考虑电路的散热问题，确保电平转换器在稳定工作范围内。
三、电平转换电路应用1.常见应用场景3.3v 转5v 电平转换电路在电子设备中有着广泛的应用，如微控制器、传感器、通信设备等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.3V转5V的双向电平转换电路说说所有的电平转换方法，你自己参考～(1) 晶体管+上拉电阻法就是一个双极型三极管或MOSFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
(2) OC/OD 器件+上拉电阻法跟1) 类似。
适用于器件输出刚好为OC/OD 的场合。
(3) 74xHCT系列芯片升压(3.3V→5V)凡是输入与5V TTL 电平兼容的5V CMOS 器件都可以用作3.3V→5V 电平转换。
——这是由于3.3V CMOS 的电平刚好和5V TTL电平兼容（巧合），而CMOS 的输出电平总是接近电源电平的。
廉价的选择如74xHCT(HCT/AHCT/VHCT/AHCT1G/VHCT1G/...) 系列(那个字母T 就表示TTL 兼容)。
(4) 超限输入降压法(5V→3.3V, 3.3V→1.8V, ...)凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。
这里的"超限"是指超过电源，许多较古老的器件都不允许输入电压超过电源，但越来越多的新器件取消了这个限制(改变了输入级保护电路)。
例如，74AHC/VHC 系列芯片，其datasheets 明确注明"输入电压范围为0~5.5V"，如果采用3.3V 供电，就可以实现5V→3.3V 电平转换。
(5) 专用电平转换芯片最著名的就是164245，不仅可以用作升压/降压，而且允许两边电源不同步。
这是最通用的电平转换方案，但是也是很昂贵的(俺前不久买还是￥45/片，虽是零售，也贵的吓人)，因此若非必要，最好用前两个方案。
(6) 电阻分压法最简单的降低电平的方法。
5V电平，经1.6k+3.3k电阻分压，就是3.3V。
(7) 限流电阻法如果嫌上面的两个电阻太多，有时还可以只串联一个限流电阻。
某些芯片虽然原则上不允许输入电平超过电源，但只要串联一个限流电阻，保证输入保护电流不超过极限(如74HC 系列为20mA)，仍然是安全的。
(8) 无为而无不为法只要掌握了电平兼容的规律。
某些场合，根本就不需要特别的转换。
例如，电路中用到了某种5V 逻辑器件，其输入是3.3V 电平，只要在选择器件时选择输入为TTL 兼容的，就不需要任何转换，这相当于隐含适用了方法3)。
(9) 比较器法算是凑数，有人提出用这个而已，还有什么运放法就太恶搞了。
那位说的可以～但我分析你也不是非要芯片不可吧？尽量节约成本啊～3.3V转5V 电平转换方法参考电平转换晶体管+上拉电阻法就是一个双极型三极管或 MOSFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
(2) OC/OD 器件+上拉电阻法跟 1) 类似。
适用于器件输出刚好为 OC/OD 的场合。
(3) 74xHCT系列芯片升压(3.3V→5V)凡是输入与 5V TTL 电平兼容的 5V CMOS 器件都可以用作 3.3V→5V 电平转换。
——这是由于 3.3V CMOS 的电平刚好和5V TTL电平兼容（巧合），而 CMOS 的输出电平总是接近电源电平的。
廉价的选择如 74xHCT(HCT/AHCT/VHCT/AHCT1G/VHCT1G/...) 系列 (那个字母 T 就表示 TTL 兼容)。
(4) 超限输入降压法(5V→3.3V, 3.3V→1.8V, ...)凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。
这里的"超限"是指超过电源，许多较古老的器件都不允许输入电压超过电源，但越来越多的新器件取消了这个限制 (改变了输入级保护电路)。
例如，74AHC/VHC 系列芯片，其 datasheets 明确注明"输入电压范围为0~5.5V"，如果采用 3.3V 供电，就可以实现5V→3.3V 电平转换。
(5) 专用电平转换芯片最著名的就是 164245，不仅可以用作升压/降压，而且允许两边电源不同步。
这是最通用的电平转换方案，但是也是很昂贵的 (俺前不久买还是￥45/片，虽是零售，也贵的吓人)，因此若非必要，最好用前两个方案。
(6) 电阻分压法最简单的降低电平的方法。
5V电平，经1.6k+3.3k电阻分压，就是3.3V。
(7) 限流电阻法如果嫌上面的两个电阻太多，有时还可以只串联一个限流电阻。
某些芯片虽然原则上不允许输入电平超过电源，但只要串联一个限流电阻，保证输入保护电流不超过极限(如 74HC 系列为 20mA)，仍然是安全的。
(8) 无为而无不为法只要掌握了电平兼容的规律。
某些场合，根本就不需要特别的转换。
例如，电路中用到了某种 5V 逻辑器件，其输入是 3.3V 电平，只要在选择器件时选择输入为 TTL 兼容的，就不需要任何转换，这相当于隐含适用了方法3)。
(9) 比较器法运放法/比较器少用。
2. 电平转换的"五要素"(1) 电平兼容解决电平转换问题，最根本的就是要解决逻辑器件接口的电平兼容问题。
而电平兼容原则就两条：VOH > VIHVOL < VIL再简单不过了！当然，考虑抗干扰能力，还必须有一定的噪声容限：|VOH-VIH| > VN+|VOL-VIL| > VN-其中，VN+和VN-表示正负噪声容限。
只要掌握这个原则，熟悉各类器件的输入输出特性，可以很自然地找到合理方案，如前面的方案(3)(4)都是正确利用器件输入特性的例子。
(2) 电源次序多电源系统必须注意的问题。
某些器件不允许输入电平超过电源，如果没有电源时就加上输入，很可能损坏芯片。
这种场合性能最好的办法可能就是方案(5)——164245。
如果速度允许，方案(1)(7)也可以考虑。
(3) 速度/频率某些转换方式影响工作速度，所以必须注意。
像方案(1)(2)(6)(7)，由于电阻的存在，通过电阻给负载电容充电，必然会影响信号跳沿速度。
为了提高速度，就必须减小电阻，这又会造成功耗上升。
这种场合方案(3)(4)是比较理想的。
(4) 输出驱动能力如果需要一定的电流驱动能力，方案(1)(2)(6)(7)就都成问题了。
这一条跟上一条其实是一致的，因为速度问题的关键就是对负载电容的充电能力。
(5) 路数某些方案元器件较多，或者布线不方便，路数多了就成问题了。
例如总线地址和数据的转换，显然应该用方案(3)(4)，采用总线缓冲器芯片(245,541,16245...)，或者用方案(5)。
(6) 成本&供货前面说的164245就存在这个问题。
"五要素"冒出第6个，因为这是非技术因素，而且太根本了，以至于可以忽略。
RS232的电平是多少呢？RS232电平发送器为+5V～+15V为逻辑负，-5V～-15V为逻辑正接收器典型的工作电平在+3～+12V与-3～-12V。
由于发送电平与接收电平的差仅为2V至3V左右，所以其共模抑制能力差，再加上双绞线上的分布电容，其传送距离最大为约15米，最高速率为20kb/s。
RS-232是为点对点（即只用一对收、发设备）通讯而设计的，其驱动器负载为3～7kΩ。
所以RS-232适合本地设备之间的通信。
RS485的电平是多少呢？发送驱动器A、B之间的正电平在+2～+6V，是一个逻辑状态1，负电平在-2～-6V，是另一个逻辑状态0。
（具体数值可能有误，回头测试一下！）当在收端AB之间有大于+200mV的电平时，输出正逻辑电平，小于-200mV 时，输出负逻辑电平。
接收器接收平衡线上的电平范围通常在200mV至6V之间。
TTL电平是多少呢？TTL电平为2.0V～5V为逻辑正，0～0.8V为逻辑负CMOS电路的电平是多少？CMOS电平：输出逻辑1电平电压接近于电源电压，逻辑电平0接近于0V。
而且具有很宽的噪声容限。
输入逻辑1电平电压大于电源电压的1/2 VCC～VCC；输入逻辑0电平电压小于电源电压的1/2 VCC～gnd；高电平低电平是什么意思逻辑电平的一些概念要了解逻辑电平的内容，首先要知道以下几个概念的含义：1：输入高电平（Vih）：保证逻辑门的输入为高电平时所允许的最小输入高电平，当输入电平高于Vih时，则认为输入电平为高电平。
2：输入低电平（Vil）：保证逻辑门的输入为低电平时所允许的最大输入低电平，当输入电平低于Vil时，则认为输入电平为低电平。
3：输出高电平（Voh）：保证逻辑门的输出为高电平时的输出电平的最小值，逻辑门的输出为高电平时的电平值都必须大于此Voh。
4：输出低电平（Vol）：保证逻辑门的输出为低电平时的输出电平的最大值，逻辑门的输出为低电平时的电平值都必须小于此Vol。
5：阀值电平(Vt)：数字电路芯片都存在一个阈值电平，就是电路刚刚勉强能翻转动作时的电平。
它是一个界于Vil、Vih之间的电压值，对于CMOS电路的阈值电平，基本上是二分之一的电源电压值，但要保证稳定的输出，则必须要求输入高电平> Vih，输入低电平<Vil，而如果输入电平在阈值上下，也就是Vil～Vih这个区域，电路的输出会处于不稳定状态。
对于一般的逻辑电平，以上参数的关系如下：Voh > Vih > Vt > Vil > Vol。
6：Ioh：逻辑门输出为高电平时的负载电流（为拉电流）。
7：Iol：逻辑门输出为低电平时的负载电流（为灌电流）。
8：Iih：逻辑门输入为高电平时的电流（为灌电流）。
9：Iil：逻辑门输入为低电平时的电流（为拉电流）。
门电路输出极在集成单元内不接负载电阻而直接引出作为输出端，这种形式的门称为开路门。
开路的TTL、CMOS、ECL门分别称为集电极开路（OC）、漏极开路（OD）、发射极开路（OE），使用时应审查是否接上拉电阻（OC、OD门）或下拉电阻（OE门），以及电阻阻值是否合适。
对于集电极开路（OC）门，其上拉电阻阻值RL应满足下面条件：（1）： RL < （VCC－Voh）/（n*Ioh＋m*Iih）（2）：RL > （VCC－Vol）/（Iol＋m*Iil）其中n：线与的开路门数；m：被驱动的输入端数。
：常用的逻辑电平·逻辑电平：有TTL、CMOS、LVTTL、ECL、PECL、GTL；RS232、RS422、LVDS 等。
·其中TTL和CMOS的逻辑电平按典型电压可分为四类：5V系列（5V TTL和5V CMOS）、3.3V系列，2.5V系列和1.8V系列。
·5V TTL和5V CMOS逻辑电平是通用的逻辑电平。
·3.3V及以下的逻辑电平被称为低电压逻辑电平，常用的为LVTTL电平。
·低电压的逻辑电平还有2.5V和1.8V两种。
·ECL/PECL和LVDS是差分输入输出。
