交流发电机发电原理图
交流发电机磁路
交流发电机的磁 路为：磁轭→N 极→转子与定子 之间的气隙→定 子→定子与转子 间的气隙→S极 →磁轭。
转子产生旋转磁场
当两集电环通入直 流电时（通过电 刷），磁场绕组中 就有电流通过，并 产生轴向磁通，使 爪极一块被磁化为 N极，另一块被磁 化为S极，从而形 成六对相互交错的 磁极。当转子转动 时，就形成了旋转 的磁场。
定子绕组
1 .每个线圈的两个有效边之间的距离应 和一个磁极占据的空间距离相等。
2 .每相绕组相邻线圈始边之间的距离应 和一对磁极占据的距离相等或成倍数。
3. 三相绕组的始边应相互间隔2π+120o 电角度（一对磁极占有的空间为360o电 角度）
JF13交流发电机三相绕组绕制
结构参数如下： 磁极对数p 6对；定子槽 数z 36槽
定子绕组相数3相；每个线圈匝数N 13 匝
绕组联结方法 Y型联结
发电机定子展开图
三、整流器
交流发电机整流器的作 用是将定子绕组的三相 交流电变为直流电
6管交流发电机的整流 器是由6只硅整流二极 管组成三相全波桥式整 流电路
6只整流管分别压装 （或焊装）在两块板上。
四、端盖
端盖一般分两部分（前端盖 和后端盖），起固定转子、 定子、整流器和电刷组件的 作用。
端盖一般用铝合金铸造，一 是可有效的防止漏磁，二是 铝合金散热性能好。
后端盖上装有电刷组件，有 电刷、电刷架和电刷弹簧组 成。电刷的作用是将电源通 过集电环引入磁场绕组。
电刷架
电刷架
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！
交流电动势的 幅值是发电机 转速的函数。
因此，当转速n 变化时，三相 电动势的波形 为变频率、变 幅值的交流波 形。
定子三相绕组的接法
定子三相绕组的接法 有两种
星形接法 三角形接法
第三节 交流发电机的结构
交流发电机一般由转子、定子、整流器、 端盖四部分组成。
JF132型交流发电机组件图见图
二、定子
定子的功用 是产生交流 电。
定子由定子 铁心和定子 绕组成。见 图
定子
定子铁心由内圈带槽的硅 钢片叠成，定子绕组的导 线就嵌放在铁心的槽中。
定子绕组有三相，三相绕 组采用星形接法或三角形 （大功率）接法，都能产 生三相交流电。
三相绕组的必须按一定要 求绕制,才能使之获得频率 相同、幅值相等、相位互 差120°的三相电动势。
交流发电机发电原理图
一、交流发电原理
1.在发电机内部有一个由 发动机带动转子（旋转磁 场）
2.磁场外有一个定子绕组, 绕组有3组线圈(3相绕组)， 3相绕组彼此相隔120度
3.当转子旋转时，旋转的 磁场使固定的电枢绕组切 割磁力线（或者说使电枢 绕组中通过的磁通量发生 变化）而产生电动势。
定子3相绕组感生电动势的大小为：
交流发电机的结构
一、转子
转子的功用是产生旋转磁场。 转子由爪极、磁轭、磁场绕组、集电环、
转子轴组成，见图。
转子结构图
转子
转子轴上压装着两块爪 极，两块爪极各有六个 鸟嘴形磁极,爪极空腔内 装有磁场绕组 (转子线圈) 和磁轭。
集电环由两个彼此绝缘 的铜环组成，集电环压 装在转子轴上并与轴绝 缘，两个集电环分别与 磁场绕组的两端相连。
其中：E m -每相电动势的最大值
ω-电角速度
f-交对数
n-发电机转速（r/min）
Eφ-每相电动势的有效值
定子每相电动势的有效值
K-绕组系数(和发电机定子绕组的绕线方法有关 ) N-每项匝数（匝） φ-每极磁通（Wb） Ce-电机结构常数
交流电动势波形
发电机原理图解

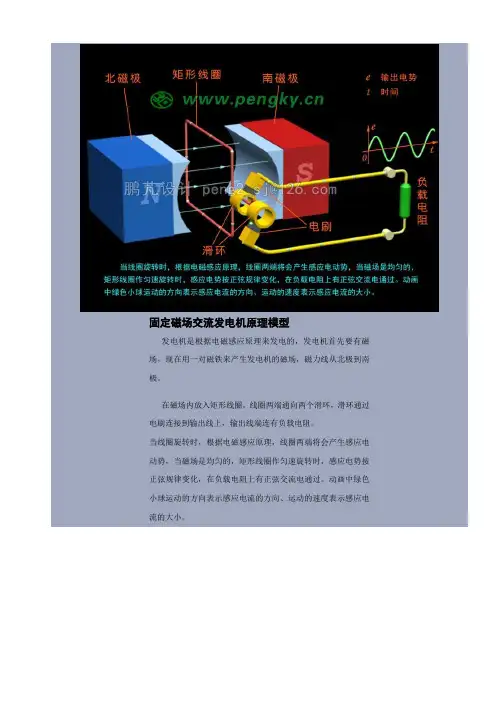

固定磁场交流发电机原理模型发电机是根据电磁感应原理来发电的，发电机首先要有磁场，现在用一对磁铁来产生发电机的磁场，磁力线从北极到南极。
在磁场内放入矩形线圈，线圈两端通向两个滑环，滑环通过电刷连接到输出线上，输出线端连有负载电阻。
当线圈旋转时，根据电磁感应原理，线圈两端将会产生感应电动势，当磁场是均匀的，矩形线圈作匀速旋转时，感应电势按正弦规律变化，在负载电阻上有正弦交流电通过。
动画中绿色小球运动的方向表示感应电流的方向、运动的速度表示感应电流的大小。
旋转磁场交流发电机原理模型在这个模型中磁场是不动的，线圈在磁场中旋转产生感应电势。
在实际发电机中产生感应电势的线圈是不运动的，运动的是磁场。
产生磁场的是一个可旋转的磁铁，也就是转子，线圈在磁铁外围，与磁铁转轴同一平面。
当磁铁旋转时产生旋转磁场，线圈切割磁力线产生感应电动势。
由于空气的磁导率太低，在旋转磁铁的外围安上环型铁芯，也就是定子，可大大加强磁铁的磁感应强度。
在定子铁芯的内圆有一对槽，线圈嵌装在槽内。
为了看清线圈电流与转子的运动关系，把定子变成半透明的。
当磁铁旋转时，线圈切割磁力线感生交流电流。
真正发电机的转子是电磁铁，转子上绕有励磁线圈，通过滑环向励磁线圈供电来产生磁场。
把定子与线圈安在转子外围，一个单相交流发电机原理模型就组成了。
转子作匀速旋转时，线圈就感生交流电流，画面中绿色小球运动的方向表示感应电流的方向、运动的速度表示感应电流的大小。
三相交流发电机原理模型实际应用的都是三相交流发电机，其定子铁芯的内圆均匀分布着6个槽，嵌装着三个相互间隔120度的同样线圈，分别称之为A相线圈、B相线圈、C相线圈。
装上转子就组成了一台三相交流发电机原理模型。
画面中的三相交流发电机采用星形接法，三个线圈的公共点引出线是中性线，每个线圈的引出线是相线。
当转子匀速旋转时三个线圈顺序切割磁力线，都会感生交流电动势，其幅度与频率相同。
由于三个线圈相互间隔120度，它们感应电势的相位也相差120度。
发电机工作原理
∙汽车发电机工作原理∙交流发电机的结构∙各种发电机的优缺点对比交流发电机的结构一、6管交流发电机的结构交流发电机一般由转子、定子、整流器、端盖四部分组成。
JF132型交流发电机组件图见图2-5aJF132型交流发电机结构图见图2-5bJF132型交流发电机结构图见图2-5c（一）转子转子的功用是产生旋转磁场。
转子由爪极、磁轭、磁场绕组、集电环、转子轴组成，见图2-6转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极,爪极空腔内装有磁场绕组(转子线圈)和磁轭。
集电环由两个彼此绝缘的铜环组成，集电环压装在转子轴上并与轴绝缘，两个集电环分别与磁场绕组的两端相连。
当两集电环通入直流电时（通过电刷），磁场绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，从而形成六对相互交错的磁极。
当转子转动时，就形成了旋转的磁场。
交流发电机的磁路为：磁轭→N极→转子与定子之间的气隙→定子→定子与转子间的气隙→S极→磁轭。
见图2-7。
（二）定子定子的功用是产生交流电。
定子由定子铁心和定子绕组成。
见图2-8A定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。
定子绕组有三相，三相绕组采用星形接法或三角形（大功率）接法，都能产生三相交流电。
三相绕组的必须按一定要求绕制,才能使之获得频率相同、幅值相等、相位互差120°的三相电动势。
1．每个线圈的两个有效边之间的距离应和一个磁极占据的空间距离相等。
2．每相绕组相邻线圈始边之间的距离应和一对磁极占据的距离相等或成倍数。
3．三相绕组的始边应相互间隔2π+120o电角度（一对磁极占有的空间为360o电角度）例：国产JF13系列交流发电机三相绕组绕制见图2-8B结构参数如下：磁极对数p6对定子槽数z36槽定子绕组相数m3相每个线圈匝数N13匝绕组联结方法Y型联结在国产JF13系列交流发电机中，一对磁极占6个槽的空间位置（每槽60o电角度），一个磁极占3个槽的空间位置，所以每个线圈两条有效边的位置间隔是3个槽，每相绕组相邻线圈始边之间的距离6个槽，三相绕组的始边的相互间隔可以是2个槽，8个槽，14个槽等。
图解发电机励磁原理共4文档
可根据发电机负载的变化自动调节励磁电流，保持发电机输出电 压的稳定。
直流发电机励磁特点分析
励磁方式多样
直流发电机可采用他励、并励、 串励和复励等多种励磁方式，可
根据实际需求选择。
磁场可控性强
通过调节励磁电流的大小和方向， 可以灵活控制发电机的磁场强度 和方向。
输出特性稳定
在负载变化时，通过自动调节励 磁电流可以保持发电机输出电压 和电流的稳定。
作用
励磁系统的主要作用是维持发电机端电压在给定水平，同时控制并列运行各发 电机间无功功率的合理分配，以满足电力系统正常运行和发电机安全运行的要 求。
励磁系统组成部分
励磁功率单元
向同步发电机转子提供直流励磁电流，主要包括交流励磁机、整流器 等部分。
励磁调节器
根据发电机端电压、无功功率等信号，自动调节励磁功率单元输出的 励磁电流，以维持发电机端电压稳定并控制无功功率分配。
经验总结
总结故障排除过程中的经验教训，完 善维护流程，提高设备维护水平。
THANKS
感谢您的观看
对比法
将故障设备与正常设备进行对比， 分析差异，找出故障原因。
03
02
测量法
使用万用表、示波器等工具测量电 路参数，判断故障点。
替换法
用正常元件替换疑似故障元件，观 察设备是否恢复正常。
04
预防性维护策略制定
定期检查
制定详细的检查计划，对发电机励磁系统进行定期检查。
清洁保养
保持设备清洁，定期清理灰尘和杂物，确保散热良好。
紧固接线
检查所有接线端子是否松动，及时紧固。
预防性试验
定期进行预防性试验，检测设备的绝缘性能、电气性能等。
故障排除后性能恢复验证
直、交流发电机的工作原理详解
直、交流发电机的工作原理发电机的发电过程是一种能量转换过程，例如，水流动的能量带动水轮机转动，由水轮机带动发电机转动，并输出感应电动势，即将水库中水流的能量转换为电能。
发电机基本的工作过程即为将各种带动发电机转子转动的机械能，通过电磁感应转换为电能的过程。
1.直流发电机的工作原理直流发电机工作时，外部机械力的作用带动导体线圈在磁场中转动，并不断切割磁感线，产生感应电动势。
图1所示为典型直流发电机的工作原理示意图。
图1 典型直流发电机的工作原理示意图图2所示为直流发电机转子绕组开始旋转瞬间的工作过程。
当外部机械力带动绕组转动时，线圈ab和cd分别做切割磁感线动作，根据电磁感应原理，绕组内部产生电流，电流的方向由右手定则可判断为：感应电流经线圈dc→cb→ba、换向器1、电刷A、电流表、电刷B、换向器2形成回路。
图2 直流发电机转子绕组开始旋转瞬间工作过程图3所示为直流发电机转子绕组转过90°后的工作过程。
当绕组转过90°时，两个绕组边处于磁场物理中性面，且电刷不与换向片接触，绕组中没有电流流过，F=0，转矩消失。
图3 直流发电机转子绕组转过90°图4所示为直流发电机转子绕组再经90°旋转后的工作过程。
受外部机械力作用，转子绕组继续旋转，这时绕组继续做切割磁感线动作，绕组中又可产生感应电流，该感应电流经绕组ab→bc→cd、换向器2、电刷A、电流表、电刷B、换向器1形成回路。
图4 直流发电机转子绕组再经90°旋转从图4中可以看到，转子绕组内的感应电动势是一种交变电动势，而在电刷AB端的电动势却是直流电动势，即通过换向器配合电刷，使转子绕组输出的电流始终是一个方向，即为直流发电机的工作原理。
值得注意的是，在实际直流发电机中，转子绕组并不是单线圈，而是由许多线圈组成的，绕组中的这些线圈均匀地分布在转子铁芯的槽内，线圈的端点接到换向器的相应滑片上。
换向器实际上由许多弧形导电滑片组成，彼此用云母片相互绝缘。
发电机工作原理 ppt课件
汽车上所用的发电机大多为三相交流发电机。
汽车上采用硅整流交 流发电机，它以硅二极管 为整流器，将交流电转变 成直流电。具有结构简单、 体积小、重量轻、功率高、 工作可靠、寿命长、维修 方便等特点。
由此可知：发电机 的输出电压U与转速ｎ 和磁通φ成正比。
上海师范大学
第二章、交流发电机及调节器
一、电压调节器的工作原理 （教材P33）
当发电机的转速升高时，减小磁场电流，以 减弱磁通φ，使φｎ基本保持不变，从而维持端电 压的不变。
二、电压调节器的分类
触点式电压调节器
晶体管电压调节器
集成电路电压调节器
汽车用发电机在刚开始发电时，转子绕 组由蓄电池供电产生磁场，属于他励；待发电机 旋转起来，输出电压高于蓄电池电压时，发电机 向磁场绕组供电，励磁方式由他励变为自励。
上海师范大学
第二章、交流发电机及调节器
§2-4、交流发电机的调节器
发电机的输出电压与发电机转子的转速有关：
U≈E＝Cφｎ
C—为发电机的结构常数 φ—为磁极磁通 ｎ—为发电机转速
上海师范大学
第二章、交流发电机及调节器
§2-6、发电机与充电系统的测试
一、输出直流电压的测试
起动发动机，并在怠速状态下运行，用数字 万用表测量蓄电池两端的电压。
电压读数应在13～15伏 之间（具体视调节器的设定 值而定，如GM公司为 14.7±0.5V）。
当发电机的转速升高时， 发电机输出的直流电压基本 保持不变。
整流器是将交流电转换成直 流电的一种装置，在车用发电机 中，一般采用三相桥式整流电路 作整流器。
交流发电机发电原理图-PPT
一、交流发电原理
1.在发电机内部有一个由 发动机带动转子（旋转磁 场）
2.磁场外有一个定子绕组, 绕组有3组线圈(3相绕组)， 3相绕组彼此相隔120度
3.当转子旋转时，旋转的 磁场使固定的电枢绕组切 割磁力线（或者说使电枢 绕组中通过的磁通量发生 变化）而产生电动势。
定子3相绕组感生电动势的大小为：
其中：E m -每相电动势的最大值
ω-电角速度
f-交流电动势的频率（为转速的函数）
p-磁极对数
n-发电机转速（r/min）
Eφ-每相电动势的有效值
定子每相电动势的有效值
K-绕组系数(和发电机定子绕组的绕线方法有关 ) N-每项匝数（匝） φ-每极磁通（Wb） Ce-电机结构常数
交流电动势波形
定子绕组
1 .每个线圈的两个有效边之间的距离应 和一个磁极占据的空间距离相等。
2 .每相绕组相邻线圈始边之间的距离应 和一对磁极占据的距离相等或成倍数。
3. 三相绕组的始边应相互间隔2π+120o 电角度（一对磁极占有的空间为360o电 角度）
JF13交流发电机三相绕组绕制
结构参数如下： 磁极对数p 6对；定子槽 数z 36槽
交流发电机的结构
大家应该也有点累了，稍作休息
大家有疑问的，可以询问
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
一、转子
转子的功用是产生旋转磁场。 转子由爪极、磁轭、磁场绕组、集电环、
转子轴组成，见图。
转子结构图
转子
转子轴上压装着两块爪 极，两块爪极各有六个 鸟嘴形磁极,爪极空腔内 装有磁场绕组 (转子线圈) 和磁轭。
端盖一般用铝合金铸造，一 是可有效的防止漏磁，二是 铝合金散热性能好。
交流发电机
风扇与皮带轮
前、后端盖
如图所示，前端盖、后端盖是由非导磁材料铝合金制成的，漏磁少， 并具有轻便、散热性能好等优点。在后端盖上装有电刷架和电刷。
1．发电机原理
当外加的直流电压作用在励磁绕组两端点的接线柱之间时，励磁绕 组中便有电流通过，产生轴向磁场，两块爪形磁极磁化，形成了6对相 间排列的磁极。磁极的磁力线经过转子与定子之间的气隙、定子铁心形 成闭合磁路。
当转子旋转时，磁力线和定子绕组之间产生相对运动，在三相绕组 中产生交流电动势。如上图所示，由于三相绕组是对称绕制的，所以产 生的三相电动势亦是对称的。 每相绕
式中：EΦ——电动势的有效值； C1——电机常数； n——转子的转速； Φ——磁极磁通。
发电机的基本原理
电磁感应：当磁通被在磁场里运动的导 体切割时，便在导体中产生电动势（感 应电动势）。若设法使磁通和导体产生 相对的切割运动，在导体中便能产生电 动势。这种现象称为“电磁感应”。发 电机积蓄由电磁感应产生的电动势，产 生电能（电压和电流）。
发电机基本原理
虽然单个导体在磁场里运动能产生电动 势，但是非常小。如果把二个导体首尾 连接起来，那么将产生二次电动势，结 果产生二倍电动势。以线圈形式的导体 在磁场中转动时，将产生较大的电动势， 从而形成电压和电流。发电机就是根据 这个原理，在磁场中转动线圈来产生电 能。
UN
U BE 2
带有中性点接线柱的发电 机，可用中性点电压来控制各种 用途的继电器工作。
图3.15 交流发电机中性点电压波形图
利用中性点电压提高发电机功率 有的发电机（如夏利发电机）的 整流器有8只整流管，其中两只整流管接 在中性点处（1只正极管和1只负极管）， 如图3.16所示。把中性点电压和三相绕组 并联输出，实践证明这样可提高发电机功 率10％～15％。 由于中性点电压的瞬时值是一个 三次谐波，其波峰在有些时候可能大于三 相绕组的最高值，此时，中性点正极管 VD7导通，其他三个正极管截止，由VD7供 给外电路高电压；同理，波谷也能小于三 相绕组的最低值，此时，中性点负极管 VD8导通，参与对外输出，这样就提高了 发电机的对外输出能力，提高了发电机的 输出功率。
交流发电机的工作原理
交流发电机的工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII交流发电机的工作原理(详细内容参见电子教材)（ppt课件）一、交流发电机的发电原理如图所示是交流发电机的工作原理图：发电机的三相定子绕组按一定规律分布在发电机的定子槽中，互相差120°电角度。
交流发电机的磁路是：转子爪极的磁力线从转子的N极出发，穿过转子与定子之间很小的气隙进入定子铁心，最后又经过空气隙回到相邻的S极，并通过磁轭构成了磁回路。
转子磁极呈鸟嘴形，可使定子绕组感应的交流电动势近似于正弦曲线的波形。
当转子旋转时，由于定子绕组与磁力线有相对的切割运动，所以在三相绕组中产生频率相同，幅值相等，相位互差120°电角度的正弦电动势为eA、eB和eC。
硅整流发电机每相绕组中产生的电动势的有效值与发电机的转速和磁场的磁通量成正比。
二、整流原理和过程在交流发电机中，整流器是利用硅二极管的单向导电性能进行整流的。
在三相桥式全波整流电路中，三个正二极管的正极引出线分别同三相绕组的首端相连。
在某一瞬间，只有与电位最高的一相绕组相连的正二极管导通。
同样，三个负二极管的引出线也同三相绕组的首端相连。
在同一瞬间，只有与电位最低的一相绕组相联的负二极管导通。
这样反复循环、6只二极管轮流导通，在负载两端便得到一个较平稳的脉动的直流电压。
下图为6只二极管组成的三相桥式全波整流电路及产生的电压波形图。
中性点电压一般用来控制各种用途的继电器，如磁场继电器、充电继电器等。
三、交流发电机的励磁方式交流发电机开始发电时，需由蓄电池供给励磁电流，此时为它励。
当发电机达到蓄电池电压时，即由发电机自己供给励磁电流，也就是由它励转变为自励。
四、不同形式交流发电机的电路连接方式及原理1、9管交流发电机9管交流发电机的特点是除了常用的6个二极管外，又增加了3个小功率二极管，专门用来供给磁场电流，又称为磁场二极管。
交流发电机发电原理图讲解
后端盖上装有电刷组件，有 电刷、电刷架和电刷弹簧组 成。电刷的作用是将电源通 过集电环引入磁场绕组。
电刷架
电刷架
JF132型交流发电机组件图见图
交流发电机的结构
一、转子
转子的功用是产生旋转磁场。 转子由爪极、磁轭、磁场绕组、集电环、
转子轴组成，见图。
转子结构图
转子
转子轴上压装着两块爪 极，两块爪极各有六个 鸟嘴形磁极,爪极空腔内 装有磁场绕组 (转子线圈) 和磁轭。
集电环由两个彼此绝缘 的铜环组成，集电环压 装在转子轴上并与轴绝 缘，两个集电环分别与 磁场绕组的两端相连。
定子绕组相数3相；每个线圈匝数N 13 匝
绕组联结方法 Y型联结
发电机定子展开图三、整Fra bibliotek器 交流发电机整流器的作 用是将定子绕组的三相 交流电变为直流电
6管交流发电机的整流 器是由6只硅整流二极 管组成三相全波桥式整 流电路
6只整流管分别压装 （或焊装）在两块板上。
四、端盖
端盖一般分两部分（前端盖 和后端盖），起固定转子、 定子、整流器和电刷组件的 作用。
定子3相绕组感生电动势的大小为：
其中：E m -每相电动势的最大值
ω-电角速度
f-交流电动势的频率（为转速的函数）
p-磁极对数
n-发电机转速（r/min）
Eφ-每相电动势的有效值
定子每相电动势的有效值
K-绕组系数(和发电机定子绕组的绕线方法有关 ) N-每项匝数（匝） φ-每极磁通（Wb） Ce-电机结构常数
交流发电机发电原理图
交流发电机
1、更改电压 2、改变电阻 3、控制电路通断
4.4 晶体管调节 器工作原理
通过稳压管感应发电 面的输出电压信号， 利用三极管的开关特 性控制发电机的励磁 电流，使发电机的输 出电压保持恒定。
(3) 当发电机发电时且高于规定电压时
如果Tr1继续导通，端子B处的电压增加。然后，端子S处的电压
超过规定电压，M· IC检测到此情况并关掉Tr1。结果转子线圈的
磁场电流经逆电动势吸收二极管被衰减，并且端子B（所发电压） M· IC检测到这一情况并将Tr1打开到ON。从而，转子线圈的磁
处的电压降低。然后，如果端子S处的电压降低到低于要求电压，
先他励 、后自励 。励磁电路见下图：
调节器 + F
3.4
交流发电机工作特性
交流发电机的工作特性是指发电机经整流
后输出的直流电压U、电流I和转速n之关系，包 括空载特性、输出特性和外特性。
空载特性
当发电机空载运行时，发电机端电压U和转速之间的关系， 即负载电流I=0（不接如任何用电设备）时，U=f (n)的函
点击观看整流原理图片
8管交流发电机
整流器有8只硅整流二极管，其中6只组成三相全波桥 式整流电路，还有2只是中性点二极管，1只正极管接在中 性点和正极之间，1只负极管接在中性点和负极之间。对中 性点电压进行全波整流。
中性点电压
有些发电机带
有中心抽头，其输
出电压：
Ｕ Ｎ ＝ 1／ 2U
中性点电压的作用
