WLAN原理及基础知识全面介绍
WLAN基本原理介绍
一、WLAN基本概念
（CS）以及能量载波混合检测等3种手段，检测信道是否空闲。 在解决数据冲突问题上，采用的是冲突避免技术。CSMA/CA 利用ACK信号来避免冲突的发生，也就是说，只有当客户端 收到网络上返回的ACK信号后才确认送出的数据已经正确到 达目的。CSMA/CA通过这种方式来提供无线的共享访问，这 种显式的ACK机制在处理无线问题时非常有效。然而不管是 对于802.11还是802.3来说，这种方式都增加了额外的负担， 所以802.11网络和采用冲突检测的Ethernet网相比较，总是 在性能上稍逊一筹。
13 福建省电信有限公司无线分公司
一、WLAN基本概念
3、不同环境下的802.11g性能变化 在802.11g 与802.11b设备共存的混合网络环境中，所有 802.11b设备性能没有什么变化，但802.11g设备在混合网络 环境中使用OFDM调制时将有不同的性能变化。性能的具体变 化与网络拓扑结构及网络中802.11b及802.11g的客户端数量 均有关系。 （1）对于纯802.11b网络环境，AP与无线客户端均工作 在802.11b模式时，可得到11Mbps的数据通信带宽，实际的 TCP吞吐量约为5.8Mbps。
10 福建省电信有限公司无线分公司
一、WLAN基本概念
（五）802.11g--最新WLAN主流标准 802.11g有两个最为主要的特征：高速率和兼容802.11b。
高速率是由于其采用OFDM（正交频分复用）调制技术，可得 到高达54Mbps的数据通信带宽；兼容802.11b是由于其仍然 工作在2.4GHz，并保留了802.11b 所采用的CCK（补码键控） 技术，采用了一个“保护”机制，因此可与802.11b产品保 持兼容。
WLAN基础与原理
缺点
峰均比过高，要求使用高线形度的功放，设备成本高，功 放效率低； 对频率要求高，对频率的偏差敏感； 处理复杂，OFDM涉及了大量的FFT和IFFT运算；
802.11g OFDM调制方式
子载波频率间隔为312.5kHz； 符号周期为4uS； 调制方式包括：BPSK、QPSK、16-QAM、 64QAM； 编码方式：1/2、2/3、3/4； 空口调制速率包括：6Mbps、9Mbps、 12Mbps、18Mbps、24Mbps、36Mbps、 48Mbps、54Mbps
物理层实现方 式 DSSS/CCK OFDM DSSS-OFDM PBCC 数据速率 1Mbps、2Mbps、5.5Mbps、11Mbps 6Mbps、9Mbps、12Mbps、18Mbps、24Mbps、36Mbps、 48Mbps、54Mbps 6Mbps、9Mbps、12Mbps、18Mbps、24Mbps、36Mbps、 48Mbps、54Mbps 5.5Mbps、11Mbps、22Mbps、33Mbps 强制性 必选 必选 可选 可选
802.11g OFDM调制方式
调制精度
IE E E 802.1 1g Frequenc y: Sweep Mode: P reamble Type: C apture Memory Ref 1 -28.1 dBm 2.462 GHz Single Short P LC P Ref Level: T rigger Mode: Modulation: 440000 10 ms 0.00 / 0.00 dB -28.1 dBm Free Run 11 Mbps C C K Gate Burs t O ff 1 (1) External A tt: T rigger O ffs et: P SDU Data Length: Marker 1 -32.27 dBm 190.779 ? 0 dB -10 ? 1/4095 Bytes No of Samples C apture T ime A tt/El
WLAN基础知识简介
WLAN部署及接入方法-WLAN设备简介
FAT AP FIT AP 新生主流方式，增强管理 增加射频环境监控，基于用户位置 安全策略，高安全性
技术模式 安全性 网络管理 用户管理 WLAN组网规模
传统模式 传统加密、认证方式，普通安 全性 对每AP下发配置文件 类似有线，根据AP接入的有线 端口区分权限 L2漫游，适合小规模组网
外接天线的选择
室内分布即可以使用自带天线，也可以使用外接天线，应根据实际需 求选择外接天线。对于室内型AP，外接天线常用室内吸顶天线，某些 特殊情况下可能也会用到室内定向天线。
室内吸顶天线
单频室内型
室内办公楼宇等区域使用，美观大方。 全部可以采用POE供电方式，部署简单。
室内分布系统
室内分布系统即使用PHS或GSM已有的天线系统。前端采用支持2.4G 、 800~900MHZ（GSM）、1900MHZ（PHS）的宽频天线， WLAN AP通过 宽频合路器和GSM或PHS共享室内分布系统的天线，提高了天线的使用效 率，解决了WLAN产品使用一般天线在复杂环境下信号不好的问题。
合路器
合路器的主要作用，是将WLAN的无线射频信号通过合路器馈入室内覆盖 系统，各频段信号共用天馈进行覆盖。
功分器/耦合器
功分器，耦合器都是用于系统中需要进行功率分配或合成的场合。区别在 于耦合器主要实现将主路信号分成非等分两路信号，功分器主要实现将主 路信号分成等分多路信号。
AP 功分器
功分器
办公大楼
候机大厅
渡假山庄
商务酒店
无线让工作更高效
不受限于时间和地点的无线网络，可满足各行各业对于网络应用的需求。
体育场馆新闻中心
展馆与证券大厅
制造车间
wifi小常识
wifi小常识WiFi小常识随着科技的快速发展，WiFi已经成为我们生活中不可或缺的一部分。
它不仅为我们提供了便利的无线网络连接，还为我们的工作、学习和娱乐带来了很多便利。
然而，对于很多人来说，WiFi仍然是一个神秘的存在。
在这篇文章中，我将为大家介绍一些关于WiFi的小常识，帮助大家更好地了解和使用WiFi。
一、WiFi的定义WiFi是一种无线网络技术，能够将信息通过无线电波的方式传输到设备之间。
它使用了无线局域网技术，让设备能够通过无线方式连接到互联网。
WiFi可以覆盖范围广泛，可以在家庭、办公室、餐厅、咖啡馆等地方使用。
二、WiFi的工作原理WiFi的工作原理可以简单地理解为将电脑或手机等设备的数据转换成无线信号，然后通过无线路由器发送出去。
无线路由器是连接互联网和设备的桥梁，它通过将电信号转化为无线信号，让设备能够接收和发送数据。
当设备连接到WiFi网络时，无线路由器会给设备分配一个IP地址，这样设备就可以与其他设备进行通信。
三、WiFi的类型根据无线局域网技术的不同，WiFi可以分为不同的类型。
常见的WiFi类型有802.11b、802.11g、802.11n和802.11ac等。
这些类型的WiFi在传输速度、传输距离和频率带宽等方面有所不同。
目前，最新的WiFi标准是802.11ax，它可以提供更高的速度和更稳定的连接。
四、WiFi的安全性WiFi的安全性是使用WiFi时需要注意的一个重要问题。
如果WiFi 网络没有加密，那么任何人都可以连接到这个网络，并获取网络中的数据。
为了保护个人隐私和网络安全，我们应该使用加密的WiFi 网络。
常见的加密方式有WEP、WPA和WPA2等。
此外，我们还可以设置WiFi密码，只有输入正确的密码才能连接到WiFi网络。
五、WiFi的优化方法为了获得更好的WiFi体验，我们可以采取一些优化措施。
首先，我们可以将无线路由器放置在中心位置，以确保信号覆盖范围更广。
wi-fi 原理
wi-fi 原理Wi-Fi是一种无线网络技术，通过无线信号传输数据，实现无线互联。
其原理主要包括信号传输、频段利用和网络访问控制三个方面。
首先是信号传输。
Wi-Fi使用电磁波作为信号传输的媒介。
它借助一种名为“正交频分复用”（OFDM）的技术，将大容量的数据分成多个小数据流进行传输。
每个小数据流只占用特定的频段，并采用一种复杂的编码和调制技术，以提高传输速率和抗干扰能力。
这些小数据流通过传输介质，如空气或其他物体，以无线信号的方式传输到目标设备。
其次是频段利用。
Wi-Fi利用了2.4 GHz和5 GHz的射频频段，这些频段在多个国家和地区具有免费的使用授权。
无线路由器或接入点发出无线信号，将数据转换为无线信号并在指定的频段中进行广播。
Wi-Fi设备使用特定的接收器来接收并解码这些无线信号，以便还原原始的数据。
频段的选择和分配是通过Wi-Fi设备和路由器之间的交互来实现的，以确保不同设备之间的干扰最小化，并提供更稳定的连接。
最后是网络访问控制。
Wi-Fi网络通常由一个无线路由器或接入点管理。
这些设备会为连接到网络的设备分配一个唯一的网络地址，并提供网络接入验证和加密功能。
一旦设备成功连接到无线网络，它会与路由器进行握手和身份验证，以获得访问权限。
一些Wi-Fi网络还提供访问控制列表（ACL）功能，可以对连接设备进行进一步的控制和限制，例如限制特定设备的接入时间或限制其访问特定资源。
总的来说，Wi-Fi技术基于信号传输、频段利用和网络访问控制三个原理。
它通过发送和接收无线信号来传输数据，利用特定的频段进行通信，并在接入过程中进行身份验证和授权。
这使得用户可以在范围内无线连接到互联网，并享受高速、方便的网络服务。
WLAN网络原理

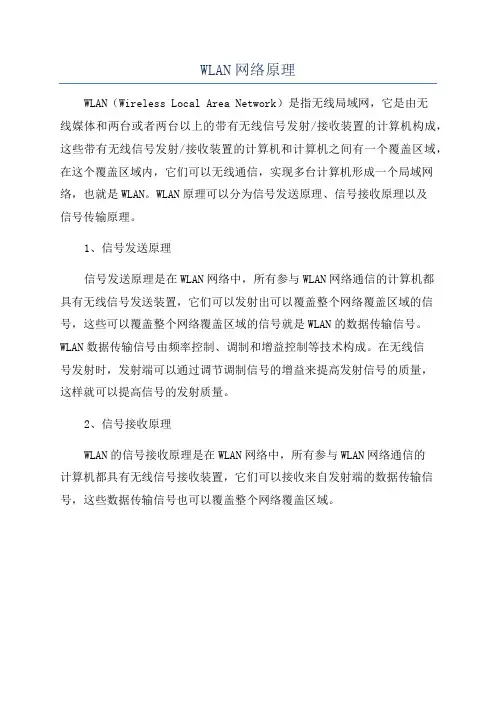

WLAN网络原理
WLAN（Wireless Local Area Network）是指无线局域网，它是由无
线媒体和两台或者两台以上的带有无线信号发射/接收装置的计算机构成，这些带有无线信号发射/接收装置的计算机和计算机之间有一个覆盖区域，在这个覆盖区域内，它们可以无线通信，实现多台计算机形成一个局域网络，也就是WLAN。
WLAN原理可以分为信号发送原理、信号接收原理以及
信号传输原理。
1、信号发送原理
信号发送原理是在WLAN网络中，所有参与WLAN网络通信的计算机都
具有无线信号发送装置，它们可以发射出可以覆盖整个网络覆盖区域的信号，这些可以覆盖整个网络覆盖区域的信号就是WLAN的数据传输信号。
WLAN数据传输信号由频率控制、调制和增益控制等技术构成。
在无线信
号发射时，发射端可以通过调节调制信号的增益来提高发射信号的质量，
这样就可以提高信号的发射质量。
2、信号接收原理
WLAN的信号接收原理是在WLAN网络中，所有参与WLAN网络通信的
计算机都具有无线信号接收装置，它们可以接收来自发射端的数据传输信号，这些数据传输信号也可以覆盖整个网络覆盖区域。
wifi的工作原理
wifi的工作原理
Wi-Fi的工作原理基于无线电传输技术，使用射频信号通过无
线局域网（WLAN）来传输数据。
以下是Wi-Fi工作原理的详
细解释：
1. 无线路由器发送信号：Wi-Fi网络的起点是一个无线路由器，它将互联网连接转化为无线信号。
路由器使用一个内置的天线将数据转化为无线电波，并将其发送到空气中。
2. 无线网卡接收信号：接收Wi-Fi信号的设备通常是电脑、手
机或其他配备了无线网卡的设备。
这些设备内置有一个天线接收器，用于接收从无线路由器发送的无线信号。
3. 信号解码与数据传输：设备接收到Wi-Fi信号之后，无线网
卡需要解码信号。
无线网卡将无线电波转化为电信号，并通过无线局域网协议（通常是802.11协议）来解码数据包。
解码
完成后，数据被传送到设备的操作系统，进而可供用户使用。
4. 数据传输与接收：一旦设备的操作系统接收到数据，它便可将数据传送到用户正在使用的应用程序或浏览器。
这样用户就能够访问网页、发表社交媒体状态、发送电子邮件等。
需要注意的是，Wi-Fi信号是基于无线电波传输的，因此存在
可能的干扰因素。
例如，物体、墙壁、微波炉、其他Wi-Fi设
备等都可能干扰信号的传输。
因此，在规划和设置Wi-Fi网络时，需要考虑这些因素，以确保稳定的无线信号传输。
WLAN基础知识 非常简单
为什么要使用无线？ 为什么要使用无线？
无线让网络更高效！ 无线让网络更高效！ 不受限于时间和地点的接入网络，满足各行各业对于网络应用的需求
WLAN的技术优势 的技术优势
安装便捷
传输速率高 覆盖范围广
WLAN五大 五大 技术优势
经济节约 易于扩展
WLAN的应用环境 的应用环境
频繁变动 的环境
难以布线 的环境
WLAN接入系统 WLAN接入系统： 接入系统
由接入点设备AP和业务接入控制设备（AC）组成，完成WLAN用户的接入控制，WLAN接入认证点则 由AP设备实现。
驻马店黄淮学院北校区WLAN 驻马店黄淮学院北校区WLAN网络拓扑图 WLAN网络拓扑图
无线AP的概念 无线AP的概念
无线AP (Access Point，无线访问节点) 是一个包含很广的名称，它不仅包 含单纯性无线接入点，也同样是无线路由器、无线网关等类设备的统称。
无线AP主要是提供无线终端（笔记本等）对有线局域网和从有线局域网 对无线终端的访问，在AP的覆盖范围内的无线工作站可以通过它进行相互 通信。在无线网络中，AP就相当于有线网络的集线器，它能够把各个无线 终端连接起来，无线终端所使用的网卡是无线网卡，传输介质是空气。
无线设备的功率
客户端：手持式对讲机高达5瓦, GPRS上网卡是GSM频段的设备，它的发射 功率最高值会达到２Ｗ，平均在６００毫瓦左右。联通CDMA的发射功率为 200mW左右. 小灵通其最高发射功率大约80mW。Wi-Fi无线网卡的发射功率 40mW左右，IEEE802.11规定发射功率不可超过100mW,蓝牙设备的发射功率不 超过20mW. 信号发射点: 基站的发射功率取决服务范围的大小和移动电话用户的容量. 手机基站发射功率从几瓦到上百瓦不等，目前国内厂商生产的无线Wi-Fi设备 发射点ＡＰ的功率也在100-500毫瓦之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2－66G 频段
2-11GHz应用于非视距传输 10-66GHz应用于视距传输
较高传输速率
▪ 802.16-2004最大速率74Mbps ▪ 802.16e最大下载速率6Mbps
远距离通信
802.16-2004传输距离7-10km ▪ 802.16e传输距离3-5km
支持车速移动(802.16e)
802.11协议发展历程
✓协议2009年9月12日已正式发布
✓传输速率提高到54M
✓兼容11b
✓目前主流协议
✓11b 2.4G频段、11a 5.8G频段 ✓11b传输速率提高到5.5M和11M ✓11a传输速率提高到54M ✓11a和11b不兼容
✓IEEE推出的第一代WLAN标准 ✓2.4G频段 ✓传输速率1M或者2M
无线局域网分类
802.11
LAN
IEEE 3GPP/2
MAN
CDMA 2000
CDMA 1X
HSPA
TDSCDMA
WCDMA
3G
GPRS
EDGE
IS-95
GSM
2G
WAN
WLAN发展历程
1997
1999
2004
2009.9
✓包括2.4G频段和5.8G频段
✓传输速率提高到300M
✓兼容11a/11b/11g
✓2.4G频段
• 802.11e – 增强WLAN协议的QOS服务，以支持语音、视频等多媒体传输。
低 很好 MIMO/OFDM 802.11a/b/g/n
802.11a
• 使用5GHz的未经许可的国家信息框架（U-NII）频段。实际上，FCC将该频段 分成了3个更小的频段用于不同用途： 1）低频段：5.15~5.25，供室内使用； 2）中频段：5.25~5.35，供室内和室外使用； 3）高频段：5.725~5.825，供室内室外使用；
最高速率（Mbps）
11
54
54
实际吞吐量（Mbps）
6
24
24①
受干扰机率
高
低
高
环境适应性
差
较好
好
调制方式
CCK/DSSS
OFDM
CCK/OFDM802.11b/g
IEEE 802.11n 2009年9月 2.4－2.4835GHz 5.150－5.850GHz
15 300-600 100以上
，不能同时使用802.11g和802.11b调制技术，如果有不同标准的客户 端，AP将使用他们都支持的调制技术。如，只要有一个b模式的用户 ，AP最高也只能提供11Mbit/s的数据率。 • 最高数据率：54Mbit/s
802.11n
• 使用802.11a与802.11b/g的双频段，即5GHz和2.4GHz。 • 有15个互不重叠的信道。 • 正交频分多路复用(OFDM)的调制技术和MIMO(多入多出) • 最高数据率：600Mbit/s • 关键技术：
WPAN
WLAN
WMAN
2.4GHz ISM免费频段 低功耗、低成本 短距离通信(10米) 低速传输(723Kbps) 点到点及点到多点组网 连接便携及固定设备
2.4/5.8GHz ISM免费频段 高传输速率（600Mbps） 中近距离通信（100-300米） 动态速率调整 支持MESH组网 支持慢速移动
802.11g
• 与802.11b一样，使用2.4GHz的频段。FCC只允许WLAN使用频率范围 2.4000~2.4835GHz
• 总共13个信道，但只有3个互不重叠的信道，即1、6、11。 • 正交频分多路复用(OFDM)的调制技术 • 正因为802.11g兼容802.11b，所以存在一个缺点，就是在同一个AP内
标准号 标准发布时间 工作频率范围 非重叠信道数
IEEE 802.11b IEEE 802.11a
1999年9月
1999年9月
5.150－5.350GHz
2.4－2.4835GHz 5.475－5.725GHz
5.725－5.850GHz
3
24
IEEE 802.11g 2003年6月
2.4－2.4835GHz 3
5）Block Acknowledgement 使用一个ACK帧来完成对多个MPDU的应答，以降低ACK帧的数量，提供效率。
6）Power Savings——静态与动态两种 7）工作模式——Mixed（混合）和Greenfield （纯粹） 只有Mixed模式向后兼容a/g。
802.11功能扩充协议（部分）
802.11n关键技术
3）MAC enhancement（A-MSDU & A-MPDU） A-MSDU是将若干个以太网帧聚合到一起，并封装为一个802.11报文进行发送。 A-MPDU是将经过802.11报文封装后的MPDU聚合到一起，一次性发送多个MPDU。
4）Short GI——Short Guard Interval 11a/g的GI时长为800us，而Short GI时长为400us，在使用Short GI的情况下， 可提高10%的速率。
• 中国所采用的是5.725~5.850GHz频段，共有5个互不干扰频点 • 正交频分多路复用(OFDM)的调制技术 • 最高数据率：54Mbit/s • 由于与b/g频段不一样，所以，a与b/g是不可以同存的。
802.11b
• 使用2.4GHz的频段。FCC只允许WLAN使用频率范围2.4000~2.4835GHz • 总共14个信道，但只有3个互不重叠的信道，即1、6、11。 • 直接序列扩频调试（DSSS）技术或者补偿码键控（CCK）的调制技术 • 最高数据率：11Mbit/s
1）双频带——20MHz和 40MHz信道 传统802.11标准，空口均工作在20MHz
2）MIMO-OFDM——通过在OFDM传输系统中采用阵列天线实现空间分 集，提高了信号质量，并增加了多径的容限，使无线网络的有效传输 速率有质的提升。 常见2X2，前面2表示2个空间发送，后面2表示2个空间接收，即前面的整 数是代表发送，后者表示接收。
WLAN原理及基础知识全面介绍
目录
第1部分：WLAN基础知识介绍 第2部分：WLAN胖瘦AP组网分析及优缺点
WLAN所处的位置
UWB
OFDM,MIMO,智能天线
802.11n
802.20 802.16e
802.11a/g
802.16d
AIE
LTE
802.11b
Bluetooth
RFID
PAN
802.15
