水电站辅助设备运行规程
水电站辅助设备运行规程
1 主题内容与适用范围
1.1 本规程规定了峡阳水电站辅助设备及消防系统的运行管理，操作维护及事故处理。
1.2 本规程适用于峡阳水电站运行人员和生产管理人员对辅助设备及消防系统的运行管理，也可供有关检修、维护人员参考。
1.3 下列人员应通晓本规程
1.3.1 领导人员：生产副总经理、生产部门经理、副经理(经理助理)、专职技术人员。
1.3.2 生产人员：值长、运行值班员、维护班人员。
2 概述
2.1 辅机控制系统采用PLC可编程控制器，分别布置在四块屏上，其中全厂公用技术供水系统、渗漏水系统、检修水系统、消防水系统以及气系统共一个可编程控制器集中在公用LCU屏上，三台机组调速器油压装置及机组空冷水系统、漏油系统、轴承润滑油系统共三个可编程控制器分别按机组单元集中在机组LCU 屏上。
2.2 辅机控制系统设置通讯管理单元，进行规约转换并通过串行口与厂内计算机监控系统进行通讯。
2.3 辅机系统设有现地控制箱。
在现地控制箱上设有现地信号以及自动切换开关，对辅机能实现以下三种电动机工作方式选择“自动”“手动”“切除”。
当同一台机组的同一系统辅机或者公用同一系统的辅机均在“自动”状态时，PLC可编程控制器可以实现交替转换启动。
2.4 本厂采用PLC控制的辅机有两台技术供水泵、两台消防供水泵、六台空冷水泵、两台渗漏排水泵、两台检修排水泵、六台增压油泵、九台调速器油压装置油泵、六台轴承润滑油油泵、六台高顶油泵、两台低压气机、两台高压气机。
3 油系统
3.1 概述
3.1.1 本厂油系统可分透平油和绝缘油两部分。
透平油用于机组轴承润滑、冷却用油及操作、控制用油，油牌号相同，但透平油系统互不相通，各自独立使用（高位润滑油箱与高位增压油箱没有完全隔离，有时会造成串油）。
3.1.2 调速器回油箱上部装设有三台压油泵，提高了供油的可靠性。
一台小油泵在油压降至5.80Mpa时启动运行补充机组正常波动的耗油。
两台大油泵作为大波动时的备用油泵，当油压降至5.60Mpa时启动主备用油泵,当油压降至5.40Mpa时启动次备用油泵。
为了防止油泵长时间的停运，两台大油泵交替转换
作为主、次备用油泵。
压油罐油面高度一般占总高度的三分之一，其余三分之二为高压气。
3.3 每台机组轴承润滑系统各设二台润滑油泵、二台高顶油泵，均互为备用。
润滑油泵是以高位润滑油箱的油位来启动，当油位降低至备用启动值时、备用油泵启动。
高顶油泵是以开停机令及高顶压力来启动。
3.4 机组的各轴承由高位润滑油箱供给润滑油。
二台润滑油泵向高位润滑油箱供油以保证机组各轴承运行时正常用油。
3.5 每台机组设有一个增压油箱，设有两台增压油泵。
增压油箱主要收集液压元件的漏油、接力器的排油等。
增压油泵向高位增压油箱供油，通过增压油箱的油位来控制油泵的启停。
3.6 轴承润滑油利用油冷却器进行冷却。
冷却水取自机组流道。
3.7 高位增压油箱是操作油循环系统中的环节之一。
它盛放增压油泵从增压油箱抽上来的油，其主要作用是供给和维持轮毂中的恒压油。
恒压油的作用有润滑轮毂、泄水锥中的各运动部件；保持轮毂泄水锥内的恒定压力，防止转轮室内的水因压力差进入轮毂和泄水锥。
3.8 轴承高顶油泵在机组开停机过程中投入，将油注入机组发导、水导顶起机组以达到低转速下建立油膜防止烧瓦。
3.9 在每月的1日、16日早班对机组所属油泵电机进行测绝缘
3.10 运行和操作
3.10.1 水轮机运行期间，调速器小油泵在油压降至5.80Mpa时启动运行补充机组正常波动的耗油。
调速器大油泵作为大波动时的备用油泵，当油压降至5.60Mpa时启动主备用油泵,当油压降至5.40Mpa时启动次备用油泵。
油泵在油压达到6.0Mpa时停泵。
三台油泵均设有安全阀，当油泵控制回路故障造成油泵无法停泵，此时油罐压力达到6.3Mpa时安全阀动作，将油泵抽上的油排至调速器油箱内。
3.10.2 压油罐油位高时，正常为自动补气，当自动补气无法实现时则改为手动充气。
油位过低时应查明原因，若为充气过多引起，应手动排气。
排气过程中应密切监视油压、油位，以防止事故低油压。
3.10.3 轴承润滑油泵、高顶油泵、机组空冷水泵正常可切换为“自动”运行、“手动”运行、“切除”三种运行方式。
两台泵之间互为备用，正常运行时均投“自动”运行。
增压油泵有两台，但是只一个公用的控制回路，只能一台投“自动”运行，另一台备用。
当运行的增压油泵有故障时，将其退出运行（断开油泵的动力电源），改投入另一台增压油泵。
3.10.3.1 “自动”运行方式：
3.10.3.1.1 动力电源空气开关合上，接触良好；
3.10.3.1.2 控制回路正常，保险确已插上；
3.10.3.1.3 系统各阀门位置正常；
3.10.3.1.4 电机转动部分无杂物；
3.10.3.1.5 电机地脚螺丝无松动；
3.10.3.1.6 控制切换开关投“自动”位置。
3.10.3.2 “手动”运行方式：
3.10.3.2.1 泵达到手动运行条件；
3.10.3.2.2 查动力电源、控制电源确已投入；
3.10.3.2.3 查电机转动部分，固定部分正常；
3.10.3.2.4 切换开关投“手动”位置，满足要求后切除。
3.10.4 开机前，轴承润滑油系统应满足以下要求：3.10.
4.1 轴承润滑油系统各阀门位置正确；
3.10.
4.2 轴承高位油箱油位已到正常值；
3.10.
4.3 润滑油的温度在正常范围内；。
水电站运行工作规程
水电站运行工作规程编写：审核：二零一二年六月目录第一章水轮发电机组运行规程1-1 技术规范1-2 运行中的维护、监视及操作1-3 机组运行中的检查1-4 机组的异常运行及事故处理第二章变压器运行规程第一章水轮发电机组运行规程1-1．设备的技术规范：两台水机技术参数相同(一)水轮机：型号:XJA 60A/2*14.5出力：1240——2341.7KM水头：105-160m轴承润滑方式由润滑水冷却转速：683—843r/min ①水机接力器关闭时间；②接力器工作油压流量：1.44－1.777m3/s出厂编号：03437制造日期：2003年12月（二）调速器：编号：T31135型号：CKT2-1日期：2003年11月30日（三）高压开关柜1＃型号：XGN2B-12-04标准：GB3906-91额定电压：Ur 6KV额定电流：Ir 200A主母线额定电流：700A热稳定：IK 25KA/49额定动稳定电流：IP 63KA额定短路开断电流：25KA防护等级：IP 2X柜体编号：03100510生产日期：2003-112＃型号：XGN2B-12-04标准：GB3906-91额定电压：Ue 6KV额定电流：Ie 200A主母线额定电流：700A热稳定：IK 25KA/49额定动稳定电流：IP 63KA 额定短路开断电流：25KA 防护等级：IP 2X柜体编号：03100511生产日期：2003-113＃型号：XGN2B-12-65标准：GB3906-91额定电压：Ue 6KV额定电流：Ie 200A主母线额定电流：700A热稳定：IK 25KA/49额定动稳定电流：IP 63KA 额定短路开断电流：25KA 防护等级：IP 2X柜体编号：03100512生产日期：2003-114#型号：XGN2B-12-04标准：GB3906-91额定电压：Ue 10KV额定电流：Ie 200A主母线额定电流：700A热稳定：IK 31.5KA/49额定动稳定电流：IP 80KA 额定短路开断电流：31.5KA 防护等级：IP 2X柜体编号：03100513生产日期：2003-115#型号：XGN2B-12-65标准：GB3906-91额定电压：Ue 10KV额定电流：Ie 200A主母线额定电流：700A热稳定：IK 31.5KA/49额定动稳定电流：IP 80KA 额定短路开断电流：31.5KA 防护等级：IP 2X柜体编号：03100514生产日期：2003-11(四)发电机的铭牌参数型号：-SFW1250-8/1430功率：1250KW功率因数：cos￠=0.8周波：He=50HZ连续绝缘等级：F/F励磁电压：UL=58V励磁电流IL=260A技术条件：GB7894-87 接法Y型：750r/min飞逸转速：1425r/min 额定电压：Ue=6300V额定电流：Te=143.2A 总重量：12400KG励磁方式：THYRISTOR 出厂编号：030443相出厂日期：2003-12-15 （五）整流变压器型号：ZSJ-50/6.3KV容量：50KVA连接方式：Yd-11额定电压：6.3kv额定电流：4.56A冷却方式：ONAN低压侧电压：83V低压侧电流：347.8A使用条件：户内/户外相数：3相阻抗：6.08%频率：50HZ绝缘等级：A级出厂编号：31030总重量：375KG制造日期：2003-10（六）站用变压器型号：S9-M-63-6额定容量：63KVA额定电压：6.3KV±5%/400V标准代号：IDR-710-9003-7出场序号：S031005101额定频率：50HZ相数：3相连接组编号：DYN-11器身重：280KG油重：105KG总重：480KG开关位：1档＝6.6KV 2档＝6.3KV 3档＝6.0KV高压额定电流：Ie=5.77A低压侧电流：90.9A短路阻抗：3.84%低压侧额定电压：Ue2=400V冷却方式：ONAN绝缘水平LI60 AC25出厂日期：2003-111-2．正常运行中的维护、监视及操作。
水电站设施设备管理制度
第一章总则第一条为加强水电站设施设备的管理，确保水电站安全、稳定、高效运行，根据《中华人民共和国电力法》、《中华人民共和国安全生产法》等相关法律法规，结合水电站实际情况，制定本制度。
第二条本制度适用于水电站所有设施设备的运行、维护、检修、更新改造及报废等全过程管理。
第三条水电站设施设备管理应遵循以下原则：1. 安全第一、预防为主；2. 科学管理、合理使用；3. 统一规划、分步实施；4. 经济合理、技术先进；5. 严格考核、持续改进。
第二章管理机构及职责第四条水电站设立设施设备管理部门，负责水电站设施设备的管理工作。
第五条设施设备管理部门的主要职责：1. 制定设施设备管理制度、规程和操作规范；2. 组织设施设备的运行、维护、检修、更新改造及报废等工作；3. 负责设施设备的台账管理、技术档案管理及信息统计工作；4. 监督检查设施设备的运行状况，确保设施设备安全稳定运行；5. 组织设施设备管理人员培训，提高管理人员的业务素质；6. 组织设施设备的招标采购、合同签订及验收工作；7. 负责设施设备的报废、处置及报废设备的回收利用工作；8. 负责设施设备的统计分析，为水电站生产、经营决策提供依据。
第六条水电站各部门应积极配合设施设备管理部门开展工作，确保设施设备管理工作顺利实施。
第三章设施设备分类及管理要求第七条水电站设施设备分为以下类别：1. 主体设备：如水轮发电机组、水工建筑物等；2. 辅助设备：如变压器、开关设备、配电设备等；3. 工具及备品备件；4. 通用设备：如办公设备、车辆等。
第八条各类设施设备的管理要求如下：1. 主体设备：严格执行设备运行规程，定期进行巡检、维护、检修，确保设备安全稳定运行；加强设备的技术改造，提高设备性能；制定设备报废标准，确保设备更新换代。
2. 辅助设备：严格按照设备操作规程进行操作，定期进行巡检、维护，确保设备正常运行；加强设备的技术改造，提高设备性能；制定设备报废标准，确保设备更新换代。

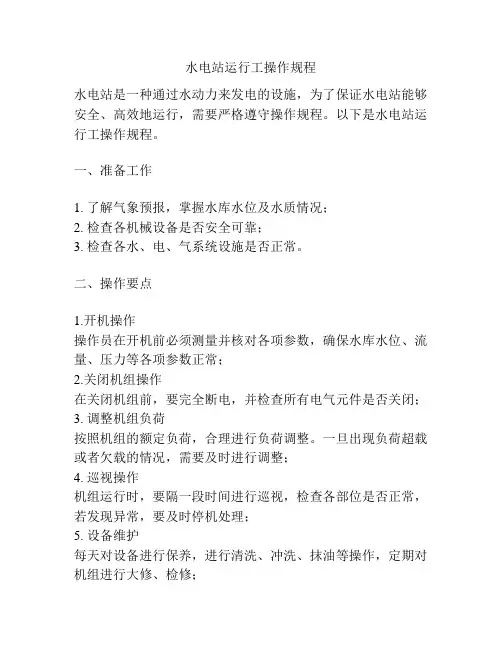

水电站运行工操作规程
水电站运行工操作规程水电站是一种通过水动力来发电的设施，为了保证水电站能够安全、高效地运行，需要严格遵守操作规程。
以下是水电站运行工操作规程。
一、准备工作1. 了解气象预报，掌握水库水位及水质情况；2. 检查各机械设备是否安全可靠；3. 检查各水、电、气系统设施是否正常。
二、操作要点1.开机操作操作员在开机前必须测量并核对各项参数，确保水库水位、流量、压力等各项参数正常；2.关闭机组操作在关闭机组前，要完全断电，并检查所有电气元件是否关闭；3. 调整机组负荷按照机组的额定负荷，合理进行负荷调整。
一旦出现负荷超载或者欠载的情况，需要及时进行调整；4. 巡视操作机组运行时，要隔一段时间进行巡视，检查各部位是否正常，若发现异常，要及时停机处理；5. 设备维护每天对设备进行保养，进行清洗、冲洗、抹油等操作，定期对机组进行大修、检修；6. 废水、废液的处理要对废水、废液进行分类处理，防止环境污染。
三、应急预案在发生突发事件时，需要按照应急预案进行处理：1.首先，要紧急停机，并尽快通知上级领导和相关保障部门；2.处理过程中，要根据具体情况，制定相应的应急处置方案；3.要配合相关部门进行排险工作，加强沟通协作，保障工作的顺利开展。
四、安全防范1. 操作员应严格遵守操作规程，未经授权不得擅自操作；2. 要加强机器安全防护措施，确保工作人员的安全；3. 做好化学品及危险品存放和使用。
水电站的运行是一项具有风险性的工作，为保证水电站的安全高效运行，必须要遵守上述操作规程，并加强工作安全防范措施，特别是对应急预案要有清晰的认识，并随时准备进行应急处置。
水电站运行规程与设备管理(第二版)
第一节变压器的工作原理及技术性能 第二节电力变压器的正常运行 第三节变压器的异常运行和事故处理 复习思考题
第一节配电装置概述 第二节配电装置的正常运行与维护 复习思考题
第一节线路的试运行 第二节线路的正常运行 第三节线路的维护与检修 复习思考题
第一节站用电的负荷 第二节站用电源的引接方式 第三节站用电系统的正常运行操作及维护 复习思考题
水电站运行规程与设备管理（第二 版）
读书笔记模板
01 思维导图
03 目录分析 05 精彩摘录
目录
02 内容摘要 04 读书笔记 06 作者介绍
思维导图
关键字分析思Leabharlann 导图职业工作设备
设备
系统工人
规程
系统
规程
规程
技术 运行
发电机
管理
水电站
电力
设备
线路
技术
复习
内容摘要
本书是《最新统一编写小水电培训教材》中的《水电站运行规程与设备管理》（第二版）分册，主要针对小 型机组，参考电力系统工人职业技术技能鉴定的内容，从培训和学习的角度出发，精心编写而成。
第一节水轮机的型式与特性 第二节水轮机的运行 第三节调速器运行的要求 第四节水轮发电机组的运行 复习思考题
第一节发电机的构造与工作原理及许可工作范围 第二节水轮发电机的运行方式与常见故障及维护 复习思考题
第一节油压装置的运行维护 第二节压缩空气系统的运行维护 第三节技术供水系统与集水井排水系统的运行维护 复习思考题
第一节绝缘电阻测量 第二节泄漏电流试验 第三节介质损失角正切值试验 第四节交流耐压试验 第五节直流耐压试验 第六节绝缘油试验 第七节同步发电机及调相机试验项目及标准 第八节交流电动机试验项目及标准 第九节电力变压器试验项目及标准

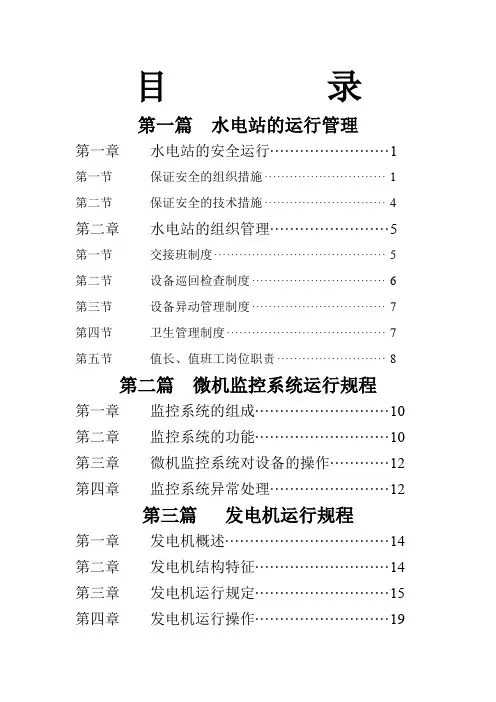

水电站运行规程
目录第一篇水电站的运行管理第一章水电站的安全运行 (1)第一节保证安全的组织措施 (1)第二节保证安全的技术措施 (4)第二章水电站的组织管理 (5)第一节交接班制度 (5)第二节设备巡回检查制度 (6)第三节设备异动管理制度 (7)第四节卫生管理制度 (7)第五节值长、值班工岗位职责 (8)第二篇微机监控系统运行规程第一章监控系统的组成 (10)第二章监控系统的功能 (10)第三章微机监控系统对设备的操作 (12)第四章监控系统异常处理 (12)第三篇发电机运行规程第一章发电机概述 (14)第二章发电机结构特征 (14)第三章发电机运行规定 (15)第四章发电机运行操作 (19)第五章发电机检查与维护 (21)第六章发电机故障及事故处理 (21)第四篇变压器运行规程第一章变压器运行规定 (28)第二章变压器冷却、温控系统 (30)第三章变压器运行检查与维护 (32)第四章变压器运行操作 (34)第五章变压器异常及事故处理 (35)第五篇高压配电装置运行规程第一章配电装置的组成 (40)第二章高压配电装置的分类运行 (40)第六篇励磁系统运行规程第一章励磁系统概述与功能 (45)第二章励磁系统运行规定 (47)第三章励磁系统运行操作 (47)第四章励磁系统运行中应注意的事项 (49)第五章常规巡视检查项目 (50)第六章励磁系统故障处理 (50)第七篇直流系统运行规程第一章直流系统的组成 (52)第二章直流系统主要技术参数 (52)第三章日常维护工作 (52)第四章直流系统的操作 (53)第五章直流系统故障处理 (54)第八篇厂用电运行规程第一章厂用电概述与运行规定 (56)第二章厂用电运行方式 (56)第三章厂用电运行操作与维护 (57)第九篇继电保护及自动装置运行规程第一章运行人员基本要求 (60)第二章二次回路更改规定 (60)第三章保护压板管理规定 (60)第四章保护定值管理规定 (61)第五章继电保护工作保安要求 (61)第六章继电保护运行维护 (62)第七章继电保护运行操作 (63)第八章继电保护异常处理 (63)第十篇水轮机运行规程第一章水轮机主要零部件 (65)第二章水轮机的安装 (66)第三章水轮机技术性质 (67)第四章水轮机运行规定 (68)第五章水轮机运行操作 (68)第六章水轮机运行维护与检查 (72)第七章水轮机故障处理 (73)第八章水轮机事故处理 (74)第十一篇调速系统运行规程第一章调速器电气部分 (77)第二章调速器机械部分 (77)第三章调速器工作原理 (78)第四章调速器常规操作 (79)第五章调速器维护与运行注意事项 (80)第六章调速器故障处理 (80)第十二篇辅机系统（油、水、气）运行规程第一章油系统 (83)第二章水系统 (84)第三章气系统 (87)第十三篇水工运行规程第一章水工建筑物运行监视 (92)第十四篇现场安全规程第一章发电机组开、停机操作 (94)第二章运行机组日常运行监视 (95)第三章防洪渡汛工作 (96)第四章消防应急规程 (96)附：常规开机流程 (99)常规停机流程 (100)大中河三级电站一次主线图 (101)一、水电站的运行管理1．水电站的安全运行1．1 保证安全的组织措施为了保证小型水电站安全运行，在电气设备上工作的组织措施有四种：即工作票制度；工作许可制度；工作监护制度和工作间断、转移和终结制度。

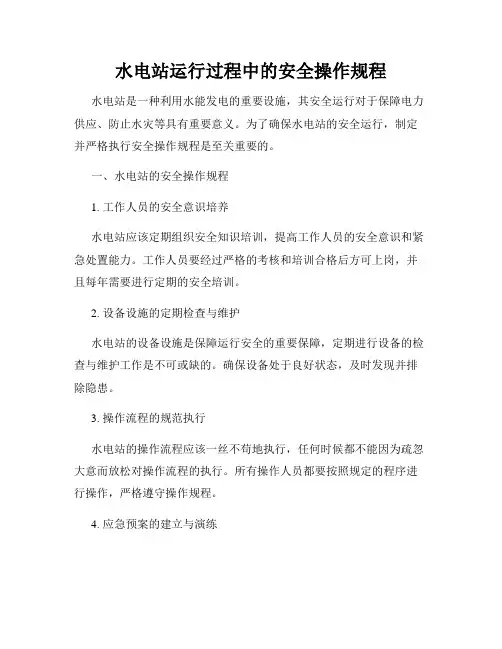

水电站运行过程中的安全操作规程
水电站运行过程中的安全操作规程水电站是一种利用水能发电的重要设施，其安全运行对于保障电力供应、防止水灾等具有重要意义。
为了确保水电站的安全运行，制定并严格执行安全操作规程是至关重要的。
一、水电站的安全操作规程1. 工作人员的安全意识培养水电站应该定期组织安全知识培训，提高工作人员的安全意识和紧急处置能力。
工作人员要经过严格的考核和培训合格后方可上岗，并且每年需要进行定期的安全培训。
2. 设备设施的定期检查与维护水电站的设备设施是保障运行安全的重要保障，定期进行设备的检查与维护工作是不可或缺的。
确保设备处于良好状态，及时发现并排除隐患。
3. 操作流程的规范执行水电站的操作流程应该一丝不苟地执行，任何时候都不能因为疏忽大意而放松对操作流程的执行。
所有操作人员都要按照规定的程序进行操作，严格遵守操作规程。
4. 应急预案的建立与演练水电站应该建立完善的应急预案，明确各种突发情况下的处理流程和责任分工。
定期组织演练，检验应急预案的实施效果，提高处理突发事件的能力。
5. 安全防护设施的设置水电站应该配备完善的安全防护设施，确保工作人员的人身安全。
对危险区域和高风险作业部位要设置明显的安全警示标识，提醒工作人员注意安全。
6. 安全监测及巡视水电站的安全监测工作应该做到天天有人巡视，时时有人监控，保持对水电站运行状况的实时监测。
及时发现运行中的异常情况并立即处理。
7. 安全事故报告和调查水电站发生安全事故时，应该立即启动事故报告和调查程序，查清事故原因，总结经验教训，完善安全预防措施，以避免同类事故再次发生。
总之，水电站的安全操作规程是确保水电站安全运行的重要保障，只有严格执行安全操作规程，加强安全管理，才能有效防范各类安全风险，保障水电站的安全稳定运行。
希望各水电站的管理者和从业人员牢固树立“安全第一”的理念，共同努力，确保水电站的安全运行。
水电站运行安全操作程序
水电站运行安全操作程序水电站作为重要的能源供应设施，其运行安全至关重要。
为了确保水电站的稳定运行，保障人员生命安全和设备正常运转，必须严格遵循一系列安全操作程序。
一、运行前的准备工作在水电站正式运行之前，需要进行全面细致的准备工作。
1、设备检查对水轮机、发电机、变压器、调速器等主要设备进行检查，确保其外观无损伤、连接紧固、润滑良好。
同时，检查各类仪表、传感器是否正常工作，显示准确。
2、水工建筑物检查对大坝、渠道、压力管道等水工建筑物进行巡查，查看有无裂缝、渗漏、变形等异常情况。
确保水工建筑物的安全稳定，能够承受正常运行和可能出现的极端工况。
3、安全设施检查检查消防设备、通风系统、照明设施、安全警示标识等是否齐全有效。
确保在紧急情况下，人员能够迅速疏散，安全设施能够发挥应有的作用。
4、人员培训所有参与运行的工作人员必须经过专业培训，熟悉设备的操作流程和安全注意事项。
具备相应的资质和技能，能够应对可能出现的各种情况。
二、开机操作在完成准备工作并确认无误后，方可进行开机操作。
1、打开进水闸门按照规定的顺序和速度，缓慢打开进水闸门，控制水流进入水轮机。
观察水流情况，确保水流平稳，无异常冲击和漩涡。
2、启动调速器根据机组的特性和运行要求，调整调速器的参数，使水轮机转速逐渐上升至额定转速。
在调速过程中，密切关注转速的变化和机组的振动情况。
3、合励磁开关当转速稳定在额定值后，合上励磁开关，给发电机提供励磁电流，建立电压。
逐步调整励磁电流，使发电机输出电压达到额定值。
4、并网操作在发电机电压、频率、相位等参数与电网相匹配后，进行并网操作。
严格按照并网规程进行操作，确保并网过程平稳、无冲击。
三、运行中的监控与调整在水电站运行过程中，需要持续对设备和运行参数进行监控和调整。
1、设备监控定时巡检主要设备，包括水轮机、发电机、变压器等，检查其温度、声音、振动等是否正常。
同时，监控各类仪表和传感器的读数，及时发现异常情况。
水电站运行规程【范本模板】
目次第一篇总则 (2)第二篇运行管理 (3)第三篇主要设备运行规范 (5)第四篇运行定额 (9)第五篇运行中的维护操作 (10)第六篇水轮发电机运行规程 (17)第一章水轮机组的运行维护检查 (17)第二章机组的故障及事故处理 (18)第三章调速器的检查操作与调节 (20)第四章调速器故障及事故处理 (25)第五章励磁系统的操作与调节 (27)第七篇变压器运行规程 (29)第八篇配电装置运行规程 (34)微机保护及其二次部分运行规程 (38)第九篇厂用电运行规程 (44)第十篇水系统运行规程 (49)第十一篇辅助设备运行规程 (51)第十三篇直流系统运行规程 (59)第一篇总则第1。
1条：为保证值班人员的人身安全、保证电力系统及本站主要设备的安全与经济运行,特制定本运行规程,必须严格按照本规程执行。
第1.2条：本《运行规程》是本站运行、监控、操作、维护和事故处理的基本规范规定及依据。
全站职工及学员应程度不同的熟悉掌握，它是《运行规程》考核的依据，必须熟悉和严格执行。
第1。
3条：本规程为暂行初稿基础上第一次修改后的版本、如有不完善之处待每年一次的修改中，统一修订。
第1.4条:凡违反《电业安全工作规程》及《运行规程》造成事故者，按《事故调查规程》有关规定处理.第1。
5条：本《运规》从2006年5月1日起启用，原运规及《原操作票例》同时废止，执行新《操作票例》。
第1.6条：凡《运规》中未尽参数可在《检规》中查阅,两规互为补充与完善，所以运行人员也相应熟悉《检规》的有关内容.第二篇运行管理第2.1条：运行人员必须认真学习贯彻执行《电业安全工作规程》、《运行规程》、《调度规程》和《事故调查规程》。
并参加每年上级对规程的考试.第2.2条：运行人员应遵守下列岗位责任制：1.值班期间，坚守岗位，遵守纪律，做到“六不”:不迟到、不早退、不会客、不打瞌睡、不酒后值班、不做与生产无关的事.2.认真学习钻研运行技术,做到“三熟三能”：1)运行工人的三熟：熟悉设备、系统和基本原理;熟悉操作和事故处理；熟悉本岗位的规程和制度；2）运行工人的三能：能正确操作和分析运行状况；能即使发现和排除故障；能掌握一般维修技能；3）形成公司、站、班组三级安全网并做到三级安全教育.3．认真执行两票三制,坚持“四不放过"原则：1)两票：工作票、操作票。
水电站主、辅设备
调速器
作用
调速器用于调节水轮机的转速，根据 负荷的变化及时调整发电机的输出频 率，保持电网的稳定。
维护与检修
定期对调速器进行检查和维护，确保 其正常运行，提高水电站的运行稳定 性。
工作原理
调速器通过接收发电机转速的反馈信 号，与设定值进行比较，输出调节信 号控制水轮机的进水量，实现转速的 调节。
励磁系统
水电站主、辅设备
目录
CONTENTS
• 水电站主机设备 • 水电站辅助设备 • 水电站水工建筑物 • 水电站运行管理
01 水电站主机设备
水轮机
类型
水轮机主要有混流式、轴流式、 斜流式和贯流式等类型，根据水 电站的水文条件和设计要求选择
合适的类型。
工作原理
水轮机利用水流的动能和势能转动， 将水能转化为机械能，再通过发电 机将机械能转化为电能。
配电装置
01020304配电装置是水电站中用于分配 电能的设备，它能够将电能从 发电机传输到输电线路或用户
。
配电装置包括开关柜、母线、 电缆等设备，其工作原理基于
电气原理。
在水电站中，配电装置通常被 安装在主厂房的配电室内，以
便于管理和维护。
配电装置的运行和维护需要定 期检查和监测，以确保其正常
工作和延长使用寿命。
安全培训与演练
定期开展安全培训和演练，提高员工的安全意识和应对突发事件 的能力。
安全检查与整改
定期对设备进行安全检查，发现安全隐患及时整改，确保设备安 全可靠。
感谢您的观看
THANKS
04 水电站运行管理
运行操作规程
设备启动与停运
规定设备的启动和停运程序，确 保设备安全、稳定运行。
设备监控与调整
nbt108122021小水电机组运行及检修规程
nbt108122021小水电机组运行及检修规程小水电机组是指装备在小型水电站中的发电机组，由水轮机、发电机和辅助设备组成。
随着我国对清洁能源的重视，小水电机组的建设和运行逐渐增多。
为了确保小水电机组的安全运行和有效发电，规范的运行和检修规程尤为重要。
接下来，我将详细介绍小水电机组的运行及检修规程，包括运行准备、日常运行管理、定期检修和故障处理等方面。
一、运行准备1.人员配置：小水电机组的运行需要专业技术人员，包括电力工程师、机械工程师、电气工程师等。
运行单位应确保人员配置合理，并进行培训，提高人员的技术水平。
2.设备检查：在机组运行前，应进行必要的设备检查，确保设备安全可靠。
包括水轮机、发电机、控制系统、冷却系统等设备的检查。
3.水文和天气情况观测：水电站应密切关注水文和天气变化，合理安排机组的运行。
如果出现暴雨、干旱等情况，应及时采取相应措施，确保机组安全运行。
二、日常运行管理1.操作规程：制定机组操作规程，包括启动和停机程序、机组运行控制、安全事故处理等内容。
操作人员应严格按照规程操作，并熟悉机组的各项指标和参数。
2.运行记录：及时记录机组运行情况，包括发电量、水位、压力等参数的变化情况。
对于特殊情况的处理和异常情况的记录，也应进行详细记录，以便分析和处理。
3.设备维护：定期对机组设备进行维护和保养，包括润滑、清洗和紧固等工作。
同时，要定期检查设备的磨损程度和运行状况，及时更换或修复损坏设备。
三、定期检修1.机组停运：对机组进行定期检修前，应先停运机组。
停运前应进行设备排空、安全确认等工作，确保操作人员的安全。
2.设备检查和维修：对机组的各项设备进行全面检查和维修，包括水轮机、发电机、调速机构等。
对于发现的故障和问题，要及时修复和处理。
3.系统测试：在定期检修完成后，进行机组系统测试和试运行。
对于测试中发现的问题，要及时进行调整和修复。
四、故障处理1.故障诊断：当机组出现故障时，应及时进行故障诊断，找出故障的原因和位置。
