潮湿敏感元件有关内容
湿敏元器件(MSD)知识培训
湿敏元件的影响及危害
潮湿的危害存在于各行各业，其对电子工业的影响表现如下。 1、晶元或晶粒半成品处于开封状态、TFT-LCD玻璃基板在堆叠存放时受潮发霉 2、光纤K金接头、 Bonding金线材料、Leadframe铜材及其它器件的金属部分氧化 3、PCB基板在回流时爆发性排气导致的“金手指”溅锡； 4、IC(包括QFP/BGA/ CSP）集成电路及其它元器件在存放时内部氧化短路，在焊接 时内部微 裂、分离脱层、外部产生“爆米花”。
湿敏元件的影响及危害
湿敏元件的影响及危害
我们如何控制湿敏元件？
随着密间距和球栅阵列器件的使用越来越多，对潮湿敏感器件的品质控制的要求也越来越严格。 然而我们常用的几种控湿方法却存在着不足之处。
一是采取烘烤的办法，长时间烘烤对封装材料、金属部件产生热效应，容易致使电子器件老化， 烘烤后回温时还会返潮，反复烘烤更不可取，还有温度失控的毁坏风险。
再者使用干燥剂，可是干燥剂不稳定，吸力慢，难以掌控湿度变化，显然不能满足电子产业对湿 度敏感性元件的处理要求。
又或者采用氮气柜，要气源，要设备、要管道，不仅运行成本高，还可能造成空间缺氧，其实， 氮气只能置换柜中的空气，并不能去除电子器件内部的湿气。
如果将潮湿空气之中暴露过的元器件，放置于10%RH的常温干燥箱中以其暴露的10倍时间，放置 于5％RH的常温干燥箱中以其5倍时间来恢复原状态，是最为简单有效、安全可靠的办法。
公司的相关标准：
IC： PCB及潮湿敏感元件储存、使用作业指引IC： IC 编号 IC No.:23IC-999999-355
潮敏元器件简介
知识创造未来
潮敏元器件简介
潮敏元器件是一种微小的传感器元件，主要用于测量环境中的湿度，并将其转化为电信号。
它采用了潮湿敏感材料，如导电聚合物或纳
米晶体，这些材料在湿度变化时，会引起电导率的变化。
当环境湿
度增加时，潮敏元件的电导率增加，反之则减小。
潮敏元件通常由两个电极组成，它们之间的电阻随湿度变化而变化。
通过测量电阻的变化，可以确定环境中的湿度水平。
潮敏元件具有灵敏度高、响应速度快、体积小、功耗低等特点，因
此在许多领域中得到广泛应用。
例如，它们常用于气象观测、空调
系统、农业温室、医疗设备等领域中的湿度监测和控制。
1。
潮湿敏感元件有关内容
潮湿敏感元件〔此文是从IPC J-STD-020、J-STD-033等标准和一些文章中摘取出来，仅供大家参考。
如果想了解MSD的详细知识，请浏览相关国际标准。
〕缩写：MSD: Moisture-sensitive devicesSMD: Surface MountDevicesMSL: Moisture Sensitivity LevelPCB: Printed Circuit BoardsHIC: Humidity Indicator CardBGA: Ball Grid ArrayESD: Electrostatic DischargeMBB: Moisture Barrier Bag1．前言湿度敏感器件〔MSD〕对SMT生产直通率和产品的可靠性的影响不亚于ESD，所以认识MSD的重要性，深入了解MSD的损害机理，学习相关标准，通过标准化MSD的过程控制方法，防止由于吸湿造成的元器件损坏来降低由此造成的产品不良率，提高产品的可靠性。
潮湿敏感性元件的主题是相当麻烦但很重要- 并且经常被误解的。
由于潮湿敏感性元件使用的增加，诸如薄的密间距元件(fine-pitch device)和球栅阵列(BGA)，使得对这个失效机制的关注也增加了。
当元件暴露在回流焊接期间升高的温度环境下，陷于塑料的外表贴装元件SMD内部的潮湿会产生足够的蒸汽压力损伤或毁坏元件。
常见的失效模式包括塑料从芯片或引脚框上的内局部离(脱层)、线捆接损伤、芯片损伤、和不会延伸到元件外表的内部裂纹等。
在一些极端的情况中，裂纹会延伸到元件的外表；最严重的情况就是元件鼓胀和爆裂(叫做“爆米花〞效益)。
2．MSD的开展趋势电子制造行业的开展趋势使得MSD问题迫在眉睫。
第一，新兴信息技术的产生和开展，对电子产品可靠性提出了更高的要求。
由于对单一器件缺陷率的要求，在装配检测过程中不允许有明显的缺陷漏检率。
第二，封装技术的不断变化导致湿度敏感器件和更高湿度等级的敏感器件的使用量在不断增加。
湿敏感元件识别讲义
三. MSD的储存条件
1.真空包装—温度25±5˚C 湿度≤55±5%RH
三. MSD的储存条件
2.非真空包装(msl=2﹑1) —温度25±5˚C 湿度≤30%RH
四.干燥材料
1.MBBS:Moisture Barrier Bags湿度隔离包装袋.
(1)防静电(2)适当柔软性
(3)可热封性(4)水渗透性<0.02mg/24小时
湿度敏感元件认识
目录
一.名词解释 二. MSD的工作寿命 三. MSD的储存条件 四.干燥材料 五. MSD需烘烤条件 六. MSD的烘烤
一.名词解释
MSD: Moisture Sensitive Device 湿度敏感元件
MSL: Moisture Sensitive Level 湿度敏感等级 MSL有六个等级:msl1---msl6
RH : Relative Humidity 相对湿度
二. MSD的工作寿命(等级分辨方法) .
Msl 工作环境
工作寿命
1 ≤85%RH
不受限制
2 ≤30°C/ 60%RH 一年
3 ≤30°C/ 60%RH 一周
4 ≤30°C/ 60%RH 72小时
5 ≤30°C/ 60%RH 24小时
6 ≤30°C/ 60%RH 上线前必须烘烤
(5)适中的机械强度和抗刺破性
2.HIC:Humidity Indicator Card湿度指示卡
3.湿度警示标签
4.干燥剂
干燥剂包装需求:
level
包装袋
干燥剂
警示卡
1
/
/
/
2~5
v
v
v
6
可选择
可选择
MSD应知应会基础知识
1、什么是潮湿敏感元件：部分SMD封装的元件容易吸收空气中的湿气，在经过高温回流焊后容易产生一些质量问题，我们称这些元件为“湿度敏感元件”（moisture-sensitive devices），简称MSD。
2、为什么要严格控制湿敏元件当吸收过量湿气的湿敏元件通过回流焊时，SMD会接触到超过200°C的高温，高温焊接时，元件中的水分迅速膨胀，会使SMD内部断裂和分层，于是器件的电气性能受到影响或者破坏。
破坏程度严重者，器件外观变形、出现裂缝等（通常我们把这种现象形象的称作“爆米花”现象）。
像ESD破坏一样，大多数情况下，肉眼是看不出来这些变化的，而且在测试过程中，MSD也不会表现为完全失效。
3、怎么识别湿敏元件？所有湿敏元件都应封装在防潮的包装袋中,且包装袋上必须有湿敏警示标志（雨点警示标志）和湿敏元件标签，标签上有雨点警示标志、湿敏元件级别标志、真空封装时间等。
4、Floorlife时间(Mounted/used within:就是在规定温度/湿度的环境中,可以暴露的有效使用时间.5、湿敏元件的级别：敏感等级有效开封时间时间条件1 不限在温度≤30℃/85% 湿度（RH）的条件下2 1年在温度≤30℃/60% 湿度（RH）的条件下2a 4周在温度≤30℃/60% 湿度（RH）的条件下3 168小时在温度≤30℃/60% 湿度（RH）的条件下4 72小时在温度≤30℃/60% 湿度（RH）的条件下5 48小时在温度≤30℃/60% 湿度（RH）的条件下5a 24小时在温度≤30℃/60% 湿度（RH）的条件下6 即用即烘在温度≤30℃/60% 湿度（RH）的条件下不论哪个等级的器件（Level 6 除外），其保存期不能少于12 个月，外部存储环境为＜30℃/90%RH。
6、湿敏元件的干燥封装？干燥包装是在湿敏元件存储和运输过程中的一种保存方法，它包括防湿包装袋（MBBs）、预印警告标签、干燥剂、湿度指示卡（HIC ）。
潮湿敏感器件

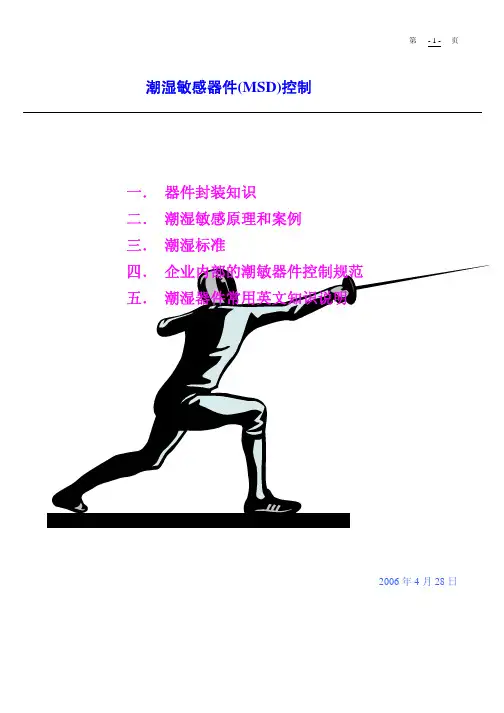

潮湿敏感器件(MSD)控制一． 器件封装知识二． 潮湿敏感原理和案例三． 潮湿标准四． 企业内部的潮敏器件控制规范五． 潮湿器件常用英文知识说明2006年4月28日潮湿敏感器件(MSD)控制MSD控制意义根据某公司器件物理失效数据统计，在各种应力（电、机械、环境、潮敏等）诱发的器件失效机制中，潮湿敏感失效占15%。
在业界潮敏导致的失效所占的比例还要高。
随着器件封存装工艺的发展，越来越多低密水汽渗透率塑料材料的大量使用，管脚数越来越密集，潮敏器件控制技术面临巨大挑战。
潮湿敏感器件(MSD)控制一．元器件封装知识1．常见封装器件设计要求高的集成度，生产加工要求更高的效率，使得目前的器件绝大部分都有是表面贴装封装，常见封装有：贴片阻容件：英制公制0603 16080805 20120402 10051206 32161210 32251812 45322225 5764钽电容封装：代码EIA 代码P 2012A 3216B 3528C 6032D 7343潮湿敏感器件(MSD)控制IC封装：SOP （引脚从封装两侧引出呈海鸥翅状(L字形)TSOP （装配高度不到1.27mm的SOP）SSOP （引脚中心距小于1.27mm的SOP）QFP (四侧引脚扁平封装，2.0mm~3.6mm厚)LQFP （1.4mm厚QFP）TQFP （1.0mm厚QFP）BGA （印刷基板的背面按陈列方式制作出球形凸点用以代替引脚）PLCC （引脚从封装的四个侧面引出）SOJ (J引脚小外形封装IC)潮湿敏感器件(MSD)控制潮湿敏感器件(MSD)控制2. 常见封装结构SOP/QFP封装结构Plastic BGABGA 封装结构潮湿敏感器件(MSD)控制器件封装的三大功能要求：I．电热能：传递芯片的电信号。
II．散热功能：散发芯片内产生的热量。
III．机械化学保护功能：保护芯片和键合丝。
4．塑封器件的可靠性塑封器件可靠性差的原因：塑料渗湿率高，潮气渗入塑料后，吸附在芯片面性和内引线表面，引起腐蚀失效。
湿敏器件知识普及(1)范文
湿度敏感器件知识普及1、术语和定义MSD （Moisture Sensitive Device ）：潮湿敏感器件。
指非气密性封装的表面安装器件。
MSL （Moisture Sensitive Level ）：潮湿敏感等级。
指MSD 对潮湿环境的敏感程度。
MBB （Moisture Barrier Bag ）：防潮包装袋。
MBB 要求满足相应指标的抑制潮气渗透能力。
仓储寿命（Shelf Life ）：指干燥包装的潮湿敏感器件能够储存在没有打开的内部环境湿度符合要求的湿气屏蔽包装袋中的最短时间车间寿命（Floor Life ）：指湿度敏感器件从湿度屏蔽包装袋中取出或干燥储存或干燥烘烤后到过回流焊接前的时间。
曝露时间（MET ）：烘烤完成至烤箱取出，到器件到达回流焊之前可能暴露到大气环境条件的最大累积时间。
干燥剂：一种能够保持相对低的湿度的吸收剂。
2、湿度敏感器件的标识3、湿度敏感器件包装组成： ⏹ 防潮袋 ⏹ 干燥剂 ⏹ 湿度指示卡⏹ 料盘（tray 盘或编带）4、可维持≤5%RH 吸潮能力要求的干燥剂材料在≤30℃/60%RH 环境条件中暴露时间不超过30分钟，认为是活性干燥剂（可直接使用）。
干燥剂重新激活后的吸潮能力要求达到其原始能力的80%。
除非有重新激活措施保证，干燥剂材料不允许重复使用。
常用干燥剂材料参数：5、常见的湿度指示卡（HIC ）不同湿度对应于不同颜色。
防潮袋干燥剂HIC 湿度指示卡 泡沫料盘注：以上为BLUE(蓝色)-DRY（干燥） PINK（粉红色）-WET（潮湿）另有部分湿敏卡为 BROWM(棕色)- DRY（干燥） BLUE/AZURE（蓝色）- WET（潮湿）对于使用的哪种湿度指示卡可根据指示卡上标注判定，如下指示卡标识：显示值应小于20%（棕色），如>30%(蓝色)表示IC已吸湿气。
6、湿度敏感级别警示标签湿度敏感级别警示标签释义A：湿度敏感级别Level，如果为空请参考邻近条码标签。
潮湿敏感元件控制培训教材
培训教材
目录
• • • • • • • • • • 1.潮湿敏感元件管控的目的 2.湿度敏感元件的确定原则 3.潮湿敏感元件管控基础方法 4.各单位职责 5.潮湿敏感元件等级定义 6.湿度显示卡介绍 7.元件累计暴露时间超过规定时间后的烘烤条件 8. PCB管控要求 9.潮湿敏感元件使用注意事项 10.物料真空管制记录表
潮湿敏感元件使用注意事项： • 4.操作工在拆包装时应注意保证警示标 贴完整，取出材料后，应立即将干燥 剂和湿度卡放回包装袋内交给仓库材 料员放入干燥箱中以备需要时使用。 • 5.对于2a-5a等级湿度极度敏感元件， 从进料到生产的每一环节，如果开封 就必须贴时间控制标签，每次开封、 烘干、封装，都必须准确将时间记录 在入下所示的标签上：
湿度敏感元件的确定原则 • 1.客户有特别要求，指定某种元 件为湿度敏感元件； • 2.来料为真空包装元件； • 3.来料本身注明有湿度敏感等级 的元件；
潮湿敏感元件管控基础方法：
• 1.真空包装：为防止元器件受到环境中水分、 湿度和影响而使用防静电包装材料，密封包装 元器件并将包装内的空气抽出至真空状态的包 装方式。 • 2.环境要求：对存放贵重元件仓库的温湿度需 指定专人重点管控，温度应控制在23℃±2℃， 湿度控制在35%--65%，元件在车间使用过程 中，车间温度应控制在25℃±3℃，湿度控制 在30%--70%仓库管理员、车间产线物料员应 每两小时检查一次温湿度测量仪是否有超过规 定标准做好记录班长确认，
潮湿敏感元件使用注意事项：
• 1.作业员领取到真空包装材料后，应按材料上机表中 的确认项目检查真空包装状况是否有漏气、破损，如 有不良情况，生产线作业员必须将此材料退回仓库处 理。 • 2.真空包装材料在生产线暂时贮存时必须放置在温湿 度受控区域。 • 3.生产线作业员接收真空包装材料后只能在使用前10 分钟拆开包装，打开包装后应首先检查湿度卡指示状 况，代表相对湿度的环内是否为兰色，一般要求30% 处（个别材料相对湿度要求更低，根据要求选择判断） 为兰色表示正常，否则材料不可以使用，应退回仓库 根据规定条件具体而处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
潮湿敏感元件（此文是从IPC J-STD-020、J-STD-033等标准和一些文章中摘取出来，仅供大家参考。
如果想了解MSD的详细知识，请浏览相关国际标准。
）缩写：MSD: Moisture-sensitive devicesSMD: Surface Mount DevicesMSL: Moisture Sensitivity LevelPCB: Printed Circuit BoardsHIC: Humidity Indicator CardBGA: Ball Grid ArrayESD: Electrostatic DischargeMBB: Moisture Barrier Bag1．前言湿度敏感器件（MSD）对SMT生产直通率和产品的可靠性的影响不亚于ESD，所以认识MSD的重要性，深入了解MSD的损害机理，学习相关标准，通过规范化MSD的过程控制方法，避免由于吸湿造成的元器件损坏来降低由此造成的产品不良率，提高产品的可靠性。
潮湿敏感性元件的主题是相当麻烦但很重要 - 并且经常被误解的。
由于潮湿敏感性元件使用的增加，诸如薄的密间距元件(fine-pitch device)和球栅阵列(BGA)，使得对这个失效机制的关注也增加了。
当元件暴露在回流焊接期间升高的温度环境下，陷于塑料的表面贴装元件SMD内部的潮湿会产生足够的蒸汽压力损伤或毁坏元件。
常见的失效模式包括塑料从芯片或引脚框上的内部分离(脱层)、线捆接损伤、芯片损伤、和不会延伸到元件表面的内部裂纹等。
在一些极端的情况中，裂纹会延伸到元件的表面；最严重的情况就是元件鼓胀和爆裂(叫做“爆米花”效益)。
2．MSD的发展趋势电子制造行业的发展趋势使得MSD问题迫在眉睫。
第一，新兴信息技术的产生和发展，对电子产品可靠性提出了更高的要求。
由于对单一器件缺陷率的要求，在装配检测过程中不允许有明显的缺陷漏检率。
第二，封装技术的不断变化导致湿度敏感器件和更高湿度等级的敏感器件的使用量在不断增加。
比如：更短的发展周期、越来越小的封装尺寸、更细的间距、新型封装材料的使用、更大的发热量和尺寸更大的集成电路等。
第三，面阵列封装器件（如：BGA,CSP）使用数量的不断增加更明显的影响着这一状况。
因为面阵列封装器件趋向于采用卷带封装，每盘卷带可以容纳非常多的器件。
与IC托盘封装相比，卷带封装无疑延长了器件的曝露时间。
第四，虽然贴装无铅化颇具争议，但随着它的不断推进，也会给MSD的等级造成重大影响。
无铅合金的回流峰值温度更高，它可能使MSD 的湿度敏感性至少下降1或2个等级，所以必须重新确认现在的所有器件的品质。
由于产品大量定制化和物料外购化的大举推进。
在PCB装配行业，这种现象转变为“高混合”型生产。
通常，每种产品生产数量的减小导致了生产线的频繁切换，同时延长了湿度敏感器件的曝露时间。
每当生产线切换为其他产品时，许多已经装到贴片机上的器件不得不拆下来。
这就意味着，大量没有用完的托盘器件和卷带器件暂时储存起来以备后用。
这些封装在托盘和卷带里的没有用完的湿度敏感器件，很可能在重返生产线并进行最后的焊接以前，就超过了其最大湿度容量。
在装配和处理期间，不仅额外的曝露时间可以导致湿度过敏，而且干燥储存的时间长短也对此有影响。
3．依据标准●IPC/JEDEC J-STD-020 塑料集成电路(IC)SMD的潮湿/回流敏感性分类●IPC/JEDEC J-STD-033 潮湿/回流敏感性SMD的处理、包装、装运和使用标准●IPC-A-610 Acceptability of Electronic Assemblies●IPC/JEDEC J-STD-035 非气密性封装元件的声学显微镜检查方法●IPC-9501 用于评估电子元件(预处理的IC元件)的印刷线路板(PWB,printed wiring board)的装配工艺过程的模拟方法●IPC-9502 电子元件的PWB装配焊接工艺指南●IPC-9503 非IC元件的潮湿敏感性分类●IPC-9504 评估非IC元件(预处理的非IC元件)的装配工艺过程模拟方法4．湿度敏感危害产品可靠性的原理MSD暴露在大气中的过程中，大气中的水分会通过扩散渗透到湿度敏感器件的封装材料内部。
当器件经过贴片贴装到PCB上以后，要流到回流焊炉内进行回流焊接。
在回流区，整个器件要在183度以上30-90s左右，最高温度可能在210-235度（SnPb共晶），无铅焊接的峰值会更高，在245度左右。
在回流区的高温作用下，器件内部的水分会快速膨胀，器件的不同材料之间的配合会失去调节，各种连接则会产生不良变化，从而导致器件剥离分层或者爆裂，于是器件的电气性能受到影响或者破坏。
破坏程度严重者，器件外观变形、出现裂缝等（通常称作“爆米花”）。
像ESD破坏一样，大多数情况下，肉眼是看不出来这些变化的，而且在测试过程中，MSD也不会表现为完全失效。
5．湿度敏感器件分类根据标准，MSD主要指非气密性(Non-Hermetic)SMD器件。
包括塑料封装、其他透水性聚合物封装（环氧、有机硅树脂等）。
一般IC、芯片、电解电容、LED 等都属于非气密性SMD器件。
MSD的湿度敏感级别按J-STD-020标准分为6大类八种。
其首要区别在于Floor Life（车间寿命）、体积大小及受此影响的回流焊接表面温度。
下面列出了八种潮湿分级和车间寿命(floor life)。
有关保温时间标准的详情，请参阅 J-STD-020。
● 1 级 - 小于或等于30°C/85% RH 无限车间寿命● 2 级- 小于或等于30°C/60% RH 一年车间寿命●2a 级- 小于或等于30°C/60% RH 四周车间寿命● 3 级- 小于或等于30°C/60% RH 168小时车间寿命● 4 级- 小于或等于30°C/60% RH 72小时车间寿命● 5 级- 小于或等于30°C/60% RH 48小时车间寿命●5a 级- 小于或等于30°C/60% RH 24小时车间寿命● 6 级- 小于或等于30°C/60% RH 72小时车间寿命(对于6级，元件使用之前必须经过烘焙，并且必须在潮湿敏感注意标贴上所规定的时间限定内回流。
)影响MSL的因素主要有Die attach material/process、Number of pins、Encapsulation (mold compound or glob top) material/process、Die pad areaand shape、Body size、Passivation/die coating、Leadframe/substrate/and/orheat spreader design/material/finish、Die size/thickness、Wafer fabrication technology/process、Interconnect、Lead lock taping size/location as well as material等。
工程研究显示，经过温度曲线设置相同的焊接炉子时，体积较小的SMD器件达到的温度要比体积大的器件的温度高。
因此体积偏小的器件会被划分到回流温度较高的一类。
虽然采用热风对流回流焊可以减小这种由于封装大小造成的温度差异，但这种温度差异还是客观存在的。
这里提到的“体积”为长×宽×高，这些尺寸不包括外部管脚，温度指的是器件上表面的温度。
湿度敏感级别为 1的，不是湿度敏感器件。
6．烘焙方法IPC的干燥包装之前的预烘焙推荐是：包装厚度小于或等于1.4mm：对于2a ~5a 级别，125°C的烘焙时间范围8~28小时，或150°C烘焙4~14小时。
包装厚度小于或等于 2.0mm：对于2a ~5a 级别，125°C的烘焙时间范围23~48小时，或150°C烘焙11~24小时。
包装厚度小于或等于4.0mm：对于2a ~5a 级别，125°C的烘焙时间范围48小时，或150°C烘焙24小时。
IPC的车间寿命过期之后的烘焙推荐是：包装厚度小于或等于1.4mm：对于2a ~5a 级别，125°C的烘焙时间范围4~14小时，或40°C烘焙5~9天。
包装厚度小于或等于 2.0mm：对于2a ~5a 级别，125°C的烘焙时间范围18~48小时，或40°C烘焙21~68天。
包装厚度小于或等于4.0mm：对于2a ~5a 级别，125°C的烘焙时间范围48小时，或40°C烘焙67或68天。
7．MSD涉及的制造工艺MSD只会在采用Convection、Convector/IR、IR、VPR的Bulk Reflow工艺过程受到影响，当然，在通过局部加热来拆除或者焊接器件的工艺过程中--如“热风返工”的工艺中也要严格控制MSD的使用。
其他诸如穿孔插入器件或者Socket固定的器件，以及仅仅通过加热管脚来焊接的工艺（在这种焊接过程中，整个器件吸收的热量相对来讲要小的多。
）等,可以不考虑MSD问题。
8．MSD标识和跟踪要控制MSD，首先要考虑的就是器件的正确标识。
绝大多数情况下，器件制造商在MSD封装和防潮袋标识方面做了很多有益的工作。
但是并非所有的厂商都遵循IPC/JEDEC标签标识方面的指导原则，实际上MSD的标识是各种各样，有的仅仅采用手写在包装袋上来注明MSL，有的则用条形码来记录MSL，有些就没有任何标示，或者是收到物料时器件没有进行防潮包装。
如果收到物料时，器件没有进行防潮包装，或者包装袋上没有进行恰当的标识，那么这些物料很可能被认为是非湿度敏感的，这就很危险了。
避免这种情况的唯一措施就是建立包括所有MSD的数据库，以确保来料接受或来料检测时物料是被正确包装的。
除了通过观察原包装上的标签，没有其他更便利的措施来获得给定器件的湿度敏感性信息，因此，建立和维护MSD数据库本身就是一个挑战性的工作。
其次，一旦把器件从防潮保护袋中拿出来，就很难再次确认哪些是湿度敏感器件。
为了获得任何可能的控制措施，很有必要为物料处理人员和操作工提供便利和可靠的方法以获得物料编码以及相关的信息，包括湿度敏感等级。
根据JEDEC/EIAJ标准规定，大部分MSD都被封装在塑料IC托盘内。
不幸的是，IC托盘没有足够的空间来贴标签，大多数情况下，人们直接把几张纸或者不干胶标签贴在货架、喂料器、防潮柜或者袋子上来区分每种托盘。
经过不同的流程以后，器件相关的所有信息必须从原始的标签完整的保留下来。
