日立空调培训资料
日立空调产品介绍PPT学习教案
IVX mini系列
第36页/共65页
九）VAM mini系列
第37页/共65页
VAM mini系列
VAM mini系列 4-12HP 最多可拖 10 台室内机
第38页/共65页
RAS-112FSVN2Q
RAS-140FSVN2Q
RAS-160FSVN2Q RAS-140FSYN2Q RAS-160FSYN2Q RAS-224FSYN2Q RAS-280FSYN2Q RAS-335FSYN2Q
十）ES系列
第39页/共65页
ES系列
室外机 RAS-80HRNM2Q RAS-100HRNM2Q RAS-125HRNM2Q
ES系列变频多联中央空调
3HP、4HP、5HP，3档冷量 最多可托 4 台室内机
室内机 1）天花板内置薄型风管机 RPIZ-22~71HRN2Q(/P) 2）天花板内置薄型风管机窄型 RPIZ-22~40HRN2Q(/P)S 3）壁挂机 第40页R/共PK65-2页8/36HRN2Q
十二)商用分体系列（R22系列/N系列/ 直流变频风管机）
第44页/共65页
商用分体系列（R22系列/N系列/直流变频风管机）
R22系列
第45页/共65页
RAS-25HQ RAS-35HQ RAS-56HQ RAS-72HQ RAS-72HEQ RAS-125HQ RAS-125HEQ RAS-200H1Q RAS-250H1Q
ES产品 特点
第41页/共65页
十一）EX系列
第42页/共65页
EX系列
室外机 RAS-80HRN3Q RAS-100HRN3Q RAS-125HRN3Q
EX系列变频多联中央空调
3HP、4HP、5HP，3档冷量 最多可托 4 台室内机
日立空调产品介绍PPT学习教案
七）SET-FREE mini系列
第30页/共65页
SET-FREE mini
1、室外机系列
采用RR4A10S-A4环50F保SN冷媒 4HP、5HP、6HP，3档冷量 最多可拖9 台室内机 适用于90~160平米
RAS-56单0F相SN电：RAS-112FSVN1Q RAS-140FSVN1Q RAS-160FSVN1Q
R410A冷媒，更加节能环保
第49页/共65页
RAS-25HNQ RAS-35HNQ RAS-50HNQ RAS-72HNQ RAS-125HNQ
商用分体系列（R22系列/N系列）
第50页/共65页
商用分体系列（ R22系列/N系列/直流变频风管机）
N系列
RPIZ、RPI型风管机无排水泵，可 以选配外置排水泵其型号为DUPI15H1Q，安装时略低于风管机，排水 量400毫升/分钟；
RPIZ和RPI低静压尺寸和SET-FREE 室内机对应机型不一样。
标配遥控器PC-LH6Q2(接收器为PCRPH1Q/PC-RCH1Q)，可以选配线 控器PC-P2H1Q(PC-P1H1Q加扩展基 板），PC-P2H2Q (PC-P1H2Q加扩
展基板）
第51页/共65页
商用分体系列（ R22系列/N系列/直流变频风管机）
RAS-450FSN
○容量换算：1HP≈2.8kW
RAS-560FSN
第19页/共65页
FLEX MULTI系列(D系列）
室外机参数
第20页/共65页
FLEX MULTI系列(D系列）
2、室内机系列
○室内机种类:10大类型96 个品种
○型号命名（RPI为例） RPI-28FSDNQH RPI:天花板内置风管机 28：名义制冷量(×100W) FSDNQ:FLEX MULTI全 变频D系列 H:高静压
日立多联机安装规范培训(ppt 118页)
配管口 须朝下
1.用割刀切断配管
在扩口的内外表 涂上机油
2.用刮刀/锉刀去除毛刺
3.将配管扩口
1、用合适力矩紧固 2、两个扳手操作
4.R22为矿物机油、R410A为醚油
5.紧固扩口螺母
35
3 -3 冷媒配管施工
胀管作业
●用于铜管之间的钎焊连接； ●使用扩管器加工。
注意事项： 1、切断后清除管口内部毛边； 2、胀管长度应与管径插入长度相符； 3、不得出现纵向裂纹。
弯曲配管 焊接配管 气密性实验用 抽真空、充注制冷剂 、检修检查设备
真空计量准确 真空干燥
称量加入的重量 定量加注制冷剂 检查制冷剂泄露
制冷剂
R22
R410A
●
●
●
●
●
╳
●
●
●
●
●
╳
● ╳
●
●
●
●
╳
●
●
●
╳
●
╳
原因
使 用 旧 的 胀 管 器 时 铜 管 要 露 出 胀 管 器 1— 1.5mm，使用新工具时铜管口与夹具水平
1980
2340
0
0
需更换润滑油，调整制冷剂 需要提高系统耐压能力,
的充灌量及节流元件
更换润滑油
13
2 -1 R410A冷媒介绍
新冷媒的特点： 混合冷媒 不含氯的冷媒
由于HFC不含氯，会降低压缩机的润滑性能，因此将摩擦部位的材质、冷冻 机油、树脂材料均进行了更换，成为新冷媒专用压缩机
与以往的冷冻机油无相容性
1 产品简介 2 R410A冷媒介绍与安装工具 3 安装流程与安装规范
24
3 -1 安装流程
【日立空调地暖培训】9.家用中央空调简明设计(A )
0-2 影响负荷的因素
影响负荷的因素有很多，例如：围护结构构造，外墙的朝向 和面积、窗户的朝向和面积、新风、人员、灯光、发热设备等等
通过屋顶传递的负荷
通过外墙， 传递给室内 的负荷
照明的负荷 发热设备的负荷
通过外窗， 传递的负荷
人体的负荷
通过地板传递的负荷
0-3 朝向对负荷的影响
01 家用中央空调配置选型概述
1-1 家用中央空调配置选型概述
需求 调查
需求 分析
方案 选型
报价
提案书
1-2 粗略报价应对
室内机简单估算（针对有详细房间图纸或面积的）（天津）
中央空调1HP=2.8kw制冷量 只制冷时负荷指标：1HP能管 普通房间约15m2，重点房间或玻璃幕结构约14m2
室外机简单估算（针对只知道大体房间建筑面积的）（天津）
用户需要达到怎样的设计条件是决定空调容量、形式的关键。 建筑层高和吊顶高多少？图纸的朝向？哪些是外墙？处于几层？是
【案例一】 不是处于楼层的顶层？顶层是平顶还是斜顶？房间用途会有改变吗？
哪里可以安放 室外机？
有没有什么特别的 发热设备？例如吊 灯等？
是凸窗台，还是 连通的空间？
隔断有变化吗？修改 成餐厅与厨房连通的 形式？
【案例二】
03 如何为客户配置选型
3-1 选型步骤
室内外机选型三步法
1
a) 测算房间面积 b) 根据房间建筑及
使用特点选取相 应推荐负荷指标 经验值 c) 面积×负荷指标， 得出所需制冷量 d) 根据甲方及设计 要求确定产品系 列
2
a) 根据所需制冷量 确定室内机型号 （内机制冷量等 于或略大于所需 制冷量），
1HP=2.8kw制冷量 房间空调面积≈建筑面积×得房率（70~80%） 只制冷时负荷指标：1HP能管 空调面积约15m2
日立空调调试规程PPT学习教案
拨码开关(FSN6Q)
第23页/共34页
拨码开关(FSN6Q)
通讯线，模块机只是增加了模块之间的连接通讯线，其它诸 如连接对象以及对通讯线的要求等内容不变。
第24页/共34页
拨码开关(FSN6Q)
接入集中控制示意 图
第25页/共34页
拨码开关(FSN6Q)
一个模块组合室外机由1个“主模块”，0～2个“从模块”组合 而成。其中制冷能力最大的室外机需要被定义为“主模块” ，其余模块定义为“从模块”。
DSW及RSW的设定
2、室内机拨码开关
第8页/共34页
拨码开关(FSN1Q)
DSW及RSW的 设定
2、室内机拨码开关
第9页/共34页
拨码开关(FSN1Q)
第10页/共34页
拨码开关(FSN1Q)
第11页/共34页
拨码开关(FSN1Q)
第12页/共34页
拨码开关(FSN1Q)
第13页/共34页
●只有通讯形式也为HLINKⅡ的集中控制器，才能控制上述数量 的空调室内、外机；如果集中控制器为HLINK形式的，那么 能够控制的空调数量依然为室内机128台，室外机16台。
第28页/共34页
拨码开关(FSN6Q)
项目
连接最大的系统数
一个H-LINK系统内室内机地 址码设定的范围
一个H-LINK系统内最大室内 机数量
第30页/共34页
系统基础-制冷循环
接 室 内 侧
第31页/共34页
系统基础--制热循环
接 室 内 侧
第32页/共34页
系统基础--结构图（FSN1）
低 压 压 力 传 感器
电子膨胀阀 过冷换热器
气液分离器
排 气 温 度 传 感器

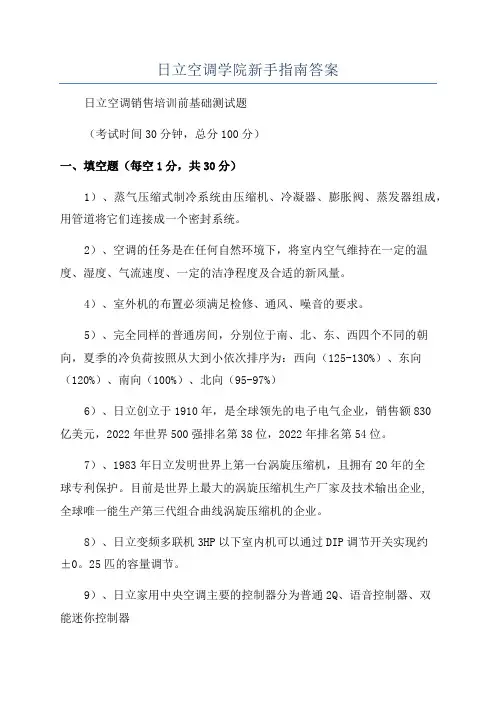

日立空调学院新手指南答案
日立空调学院新手指南答案日立空调销售培训前基础测试题（考试时间30分钟，总分100分）一、填空题（每空1分，共30分）1）、蒸气压缩式制冷系统由压缩机、冷凝器、膨胀阀、蒸发器组成，用管道将它们连接成一个密封系统。
2）、空调的任务是在任何自然环境下，将室内空气维持在一定的温度、湿度、气流速度、一定的洁净程度及合适的新风量。
4）、室外机的布置必须满足检修、通风、噪音的要求。
5）、完全同样的普通房间，分别位于南、北、东、西四个不同的朝向，夏季的冷负荷按照从大到小依次排序为：西向（125-130%）、东向（120%）、南向（100%）、北向（95-97%）6）、日立创立于1910年，是全球领先的电子电气企业，销售额830亿美元，2022年世界500强排名第38位，2022年排名第54位。
7）、1983年日立发明世界上第一台涡旋压缩机，且拥有20年的全球专利保护。
目前是世界上最大的涡旋压缩机生产厂家及技术输出企业,全球唯一能生产第三代组合曲线涡旋压缩机的企业。
8）、日立变频多联机3HP以下室内机可以通过DIP调节开关实现约±0。
25匹的容量调节。
9）、日立家用中央空调主要的控制器分为普通2Q、语音控制器、双能迷你控制器10）、日立家用薄型风管室内机尺寸为 192900447（mm)，最低的噪音值为 21分贝。
11）、中央空调的三大核心技术分别为压缩机、变频器、控制系统二、问答题（每题10分，共40分）1）、给各个房间的面积，如何把中央空调的内外机配置做出来？(先内机，后外机；选择内机时根据面积进行负荷计算，注意朝向，结构，功能等因素进行负责修正，后根据室内机的总负荷情况选择室外机，此时注意室内外机的超配比率。
做到经济、合理、适用，答题时请再进行细化) 2）、多联机系统设计选用的基本原则。
（系统小型化原则，管道最短原则，环境条件适用原则）3）、日立变频多联中央空调系统与传统家用分体空调相比，优势有哪些？（美观，舒适，送风效果，节能，噪音等方面，请展开回答）4）、日立家用中央空调的4大系列分别是哪些，其机器容量分别是多少，最大的拖带内机台数分别是多少？新加入E系列，注意容量及挺带数5）、日立家用中央空调跟大金中央空调对比，优势有哪些？规格产品系列拖带台数 IV miniSET-FREE mini1-5台3HP、4HP、5HP4HP、5HP、6HP1-9台商用分体（N系列、R22）1-10台4HP-12HP1台1-10HP VAM mini三、阐述题（每题15分，共30分）1）、谈谈你对销售工作的认识，以及怎样才能让自己在最短的时间内成为一个优秀的销售人员。
日立空调技术手册
日立空调技术手册日立空调技术手册目录1：简介1.1 概述1.2 产品特点1.3 技术规格2：安装指南2.1 安装环境要求2.2 安装步骤2.3 配置说明3：使用方法3.1 遥控器功能介绍3.2 温度调节3.3 模式选择3.4 风速调节3.5 定时功能3.6 清洁与保养4：故障排除4.1 常见问题及解决方法 4.2 维修注意事项4.3 联系方式5：高级功能5.1 调度器设置5.2 高级能效模式5.3 智能控制5.4 全屋联动6：附件6.1 使用手册附件A6.2 安装示意图6.3 保修卡7：法律名词及注释7.1 合同法注释：合同法是指用一方当事人或双方当事人的一方或合同的书面形式对双方当事人的部分内容进行宣告或表述的协议。
7.2 消费者权益保护法注释：消费者权益保护法是指保护消费者合法权益，促进消费者与经营者平等交易的法律法规。
7.3 环境保护法注释：环境保护法是指保护和改善环境质量，预防和控制污染，维护生态安全，保障公众健康的法律法规。
8：全文结束本文档涉及附件：- 使用手册附件A：额外的使用说明和提示- 安装示意图：详细说明如何正确安装空调- 保修卡：提供产品的保修信息和服务本文所涉及的法律名词及注释：- 合同法：用一方当事人或双方当事人的一方或合同的书面形式对双方当事人的部分内容进行宣告或表述的协议。
- 消费者权益保护法：保护消费者合法权益，促进消费者与经营者平等交易的法律法规。
- 环境保护法：保护和改善环境质量，预防和控制污染，维护生态安全，保障公众健康的法律法规。
本文档仅供参考，如有问题或需要进一步了解，请联系日立空调客户服务部门。
日立空调技术手册
日立空调技术手册本文档为日立空调技术手册，旨在提供详细的关于日立空调产品及其相关技术的信息。
以下是各章节内容：1. 引言1.1 目的和范围1.2 文档结构2. 日立公司简介2.1 公司背景与历史沿革2.2 公司使命与价值观3. 空调基础知识3.１工作原理a) 制冷循环过程解析b) 恒温控制原理３.２主要组成部分a）压缩机b）蒸发器c）冷凝器d）膨胀阀e）其他辅助设备4.产品系列概述４－１高墙式空调系统Ａ、特点B、适用场所C、安装方式D、使用注意事项E, 维护保养方法F, 故障排除G , 型号参数表格H ，附件：高墙式安装示意图5 . 技术规格说明书（以某一型号为例）A , 外形尺寸B ，电气连接C ，制冷性能D ，风量参数E，噪音指标F, 安装要求G , 维护保养方法H ，故障排除6. 高级功能与技术创新6.１智能控制系统a）远程遥控b）定时开关机c) 温度自适应调节d) 睡眠模式e) 节能模式f ) 其他高级功能7 . 法律名词及注释：A、合同法：是规范当事人之间的权利义务关系以达到维护社会公共秩序和经济秩序目的而由国家立法者设立并强行实施的一种特殊形态。
B、消费者权益保护法：为了促进商品流通，加快物质文明建设步伐。
对于侵害消费者合法权益行为给予惩罚，并且通过这个手段来推动市场发展。
本文档涉及附件如下：1. 高墙式安装示意图（见附件H）请注意，在使用或参考本文档内容前，请确保已详细阅读相关产品说明书和用户手册，并按照厂商提供的操作指南进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
日立空调培训资料
一．日立在中国
日立公司于20世纪60年代来到中国，成为早期进入中国市场的少数外资企业之一。
多年来，日立积极开拓中国市场，引进大量先进的技术和产品。
在政府的支持下，日立在中国各地的投资事业都得到了长足的发展。
从1994年4月公司成立至今十多年里，日立空调和洗衣机已在中国白色家电领域占据着举足轻重的地位。
面对中国经济的高速发展，我们将继续拓展日立白色家电的市场，通过向全球消费者市场提供新价值的商品，在进一步提升日立品牌价值的同时，建设具有高素质并充满活力、充满自信心努力工作的员工队伍，实现上海日立家用电器有限公司可持续性地稳定发展。
二．保修服务
整机免费包修三年，压缩机免费包修五年。
三．产品特征
1. 日立KFR-61LW/C
(1) 日立H型旋转式压缩机
(2) 模糊电脑控制
(3) 低噪音入风系统：新改良的低噪音入风系统，使气流更加顺畅，带来真正恬静舒适
的环境。
(4) 温度感应自动除湿：日立空调器特备精密可靠的温度感应自动除湿，当室温高于设
定温度时，除湿功能即会自动进行，直至降回设定温度便停止，即可保持温度稳定，又可使家居清爽怡人。
(5) 高效能定时器。
(6) 自动风扇速度调节。
(7) 高灵敏度恒温器。
(8) 活动隔尘网。
(9) 三种风扇速度。
(10) 自动导风功能。
