3铝合金固溶时效处理工艺规范-悉云飞

铝合金热处理原理

铝合金热处理原理 铝合金铸件的热处理就是选用某一热处理规范，控制加热速度升到某一相应温度下保温一定时间并以一定得速度冷却，改变其合金的组织，其主要目的是提高合金的力学性能，增强耐腐蚀性能，改善加工型能，获得尺寸的稳定性。 铝合金热处理特点 众所周知，对于含碳量较高的钢，经淬火后立即获得很高的硬度，而塑性则很低。然而对铝合金并不然，铝合金刚淬火后，强度与硬度并不立即升高，至于塑性非但没有下降，反而有所上升。但这种淬火后的合金，放置一段时间（如4～6昼夜后），强度和硬度会显著提高，而塑性则明显降低。淬火后铝合金的强度、硬度随时间增长而显著提高的现象，称为时效。时效可以在常温下发生，称自然时效，也可以在高于室温的某一温度范围（如100～200℃）内发生，称人工时效。 铝合金时效强化原理 铝合金的时效硬化是一个相当复杂的过程，它不仅决定于合金的组成、时效工艺，还取决于合金在生产过程中缩造成的缺陷，特别是空位、位错的数量和分布等。目前普遍认为时效硬化是溶质原子偏聚形成硬化区的结果。 铝合金在淬火加热时，合金中形成了空位，在淬火时，由于冷却快，这些空位来不及移出，便被“固定”在晶体内。这些在过饱和固溶体内的空位大多与溶质原子结合在一起。由于过饱和固溶体处于不稳定状态，必然向平衡状态转变，空位的存在，加速了溶质原子的扩散速度，因而加速了溶质原子的偏聚。 硬化区的大小和数量取决于淬火温度与淬火冷却速度。淬火温度越高，空位浓度越大，硬化区的数量也就越多，硬化区的尺寸减小。淬火冷却速度越大，固溶体内所固定的空位越多，有利于增加硬化区的数量，减小硬化区的尺寸。 沉淀硬化合金系的一个基本特征是随温度而变化的平衡固溶度，即随温度增加固溶度增加，大多数可热处理强化的的铝合金都符合这一条件。沉淀硬化所要求的溶解度－温度关系，可用铝铜系的Al－4Cu 合金说明合金时效的组成和结构的变化。图3－1铝铜系富铝部分的二元相图，在548℃进行共晶转变L→α＋θ（Al2Cu）。铜在α相中的极限溶解度5.65％（548℃），随着温度的下降，固溶度急剧减小，室温下约为0.05％。 在时效热处理过程中，该合金组织有以下几个变化过程： 形成溶质原子偏聚区－G·P（Ⅰ）区 在新淬火状态的过饱和固溶体中，铜原子在铝晶格中的分布是任意的、无序的。时效初期，即时效温度低或时效时间短时，铜原子在铝基体上的某些晶面上聚集，形成溶质原子偏聚区，称G·P（Ⅰ）区。G·P（Ⅰ）区与基体α保持共格关系，这些聚合体构成了提高抗变形的共格应变区，故使合金的强度、硬度升高。 G·P区有序化－形成G·P（Ⅱ）区 随着时效温度升高或时效时间延长，铜原子继续偏聚并发生有序化，即形成G·P（Ⅱ）区。它与基体α仍保持共格关系，但尺寸较G·P（Ⅰ）区大。它可视为中间过渡相，常用θ”表示。它比G·P（Ⅰ）区周围的畸变更大，对位错运动的阻碍进一步增大，因此时效强化作用更大，θ”相析出阶段为合金达到最大强化的阶段。 形成过渡相θ′ 随着时效过程的进一步发展，铜原子在G·P（Ⅱ）区继续偏聚，当铜原子与铝原子比为1：2时，形成过渡相θ′。由于θ′的点阵常数发生较大的变化，故当其形成时与基体共格关系开始破坏，即由完全共格变为局部共格，因此θ′相周围基体的共格畸变减弱，对位错运动的阻碍作用亦减小，表现在合金性能上硬度开始下降。由此可见，共格畸变的存在是造成合金时效强化的重要因素。 形成稳定的θ相 过渡相从铝基固溶体中完全脱溶，形成与基体有明显界面的独立的稳定相Al2Cu，称为θ相此时θ相与基体的共格关系完全破坏，并有自己独立的晶格，其畸变也随之消失，并随时效温度的提高或时间的

铝合金的表面处理实用工艺审批稿

铝合金的表面处理实用 工艺 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】

【工艺知识】铝材表面处理工艺大全介绍 总则 表面处理：它是通过机械和化学的方法处理后，能在产品的表面上形成一层保护机体的保护层。在自然界中能达到稳定状态，增加机体的抗蚀性和增加产品的美观，从而提升产品的价值。表面处理种类的选择首先要从使用环境，使用寿命，人为欣赏的角度出发，当然经济价值也是考虑的核心所在。 表面处理的流程包括前处理，成膜，膜后处理。包装，入库。出货等工序，其中前处理包括机械处理，化学处理。 机械处理包括喷吵，抛丸，打磨，抛光，打蜡等工序。机械处理目的使产品表面剔除凹凸不平，补救表面其它外观不良现象。化学处理使产品表面的油污锈迹去除，并且形成一层能使成膜物质更好的结合或和化成活性金属机体，确保镀层有一个稳定状态，增加保护层的结合力，从而达到保护机体的作用。 铝材表面处理 铝材常见的化学处理有铬化，喷漆，电镀，阳极氧化，电泳等工艺。其中机械处理有拉丝，抛光，喷吵，打磨等工艺。 —————— 第一节铬化 铬化会便产品表面形成一层化学转化膜，膜层厚度在，这层转化膜吸附性好，主要作为涂装底层。外观

有金黄色，铝本色，绿色等。这种转化膜导电性能好，是电子产品的最好选项，如手机电池内导电条，磁电设备等。该膜层适合所有铝及铝合金产品。但该转化膜质软，不耐磨，因此不利于做产品外部件利用。 铬化工艺流程： 脱脂—>铝酸脱—>铬化—>包装—>入库 铬化适合于铝及铝合金，镁及镁合金产品。 品质要求： 1）颜色均匀，膜层细致，不可有碰伤，刮伤，用手触摸，不能有粗糙，掉灰等现象。 2 ）膜层厚度。 —————— 第二节，阳极氧化 阳极氧化:可以使产品表面形成一层均匀，致密的氧化层，(Al2O3 。6H2O 俗名钢玉)这种膜能使产品的表面硬度达到(200-300HV)，如果特种产品可以做硬质阳极氧化，产品表面硬度可达 400-1200HV，因而硬质阳极氧化是油缸，传动，不可缺的表面处理工艺。 另外这种产品耐磨性非常好，可做航空，航天相关产品的必用工艺。阳极氧化和硬质阳极氧化不同之处:阳极氧化可以着色，装饰性比硬质氧化要好的多。施工要点:阳极氧化对材质要求很严格，不同的材质表面有不同的装饰效果，常用的材质有6061，6063，7075，2024 等，其中，2024 相对效果要差一些，由

固溶处理

固溶处理（solution treatment）：指将合金加热到高温单相区恒温保持，使过剩相充分溶解到固溶体中后快速冷却，以得到过饱和固溶体的热处理工艺。 solution treatment 1. 目的 编辑 主要是改善钢和合金的塑性和韧性，为沉淀硬化处理作好准备等。 使合金中各种相充分溶解，强化固溶体，并提高韧性及抗蚀性能，消除应力与软化，以便继续加工或成型。 适用 多种特殊钢，高温合金，特殊性能合金，有色金属。 尤其适用：1.热处理后须要再加工的零件。 2.消除成形工序间的冷作硬化。 3.焊接后工件。 原理 序言 固溶处理是为了溶解基体内碳化物、γ’相等以得到均匀的过饱和固溶体，便于时效时重新析出颗粒细小、分布均匀的碳化物和γ’等强化相，同时消除由于冷热加工产生的应力，使合金发生再结晶。其次，固溶处理是为了获得适宜的晶粒度，以保证合金高温抗蠕变性能。 固溶处理的温度范围大约在980~1250℃之间，主要根据各个合金中相析出和溶解规律及使用要求来选择，以保证主要强化相必要的析出条件和一定的晶粒度。对于长期高温使用的合金，要求有较好的高温持久和蠕变性能，应选择较高的固溶温度以获得较大的晶粒度；对于中温使用并要求较好的室温硬度、屈服强度、拉伸强度、冲击韧性和疲劳强度的合金，可采用较低的固溶温度，保证较小的晶粒度。高温固溶处理时，各种析出相都逐步溶解，同时晶粒长大；低温固溶处理时，不仅有主要强化相的溶解，而且可能有某些相的析出。对于过饱和度低的合金，通常选择较快的冷却速度；对于过饱和度高的合金，通常为空气中冷却。 不锈钢固溶热处理 碳在奥氏体不锈钢中的溶解度与温度有很大影响。奥氏体不锈钢在经400℃～850℃的温度范围内时，会有高铬碳化物析出，当铬含量降至耐腐蚀性界限之下，此时存在晶界贫铬，会产生晶间腐蚀，严重时能变成粉末。所以有晶间腐蚀倾向的奥氏体不锈钢应进行固溶热处理或稳定化处理。 固溶热处理：将奥氏体不锈钢加热到1100℃左右，使碳化物相全部或基本溶解，碳固溶于奥氏体中，然后快速冷却至室温，使碳达到过饱和状态。这种热处理方法为固溶热处理。 固溶热处理中的快速冷却似乎像普通钢的淬火，但此时的‘淬火’与普通钢的淬火是不同的，前者是软化处理，后者是淬硬。后者为获得不同的硬度所采取的加热温度也不一样，但没到1100℃。

铝合金及热处理

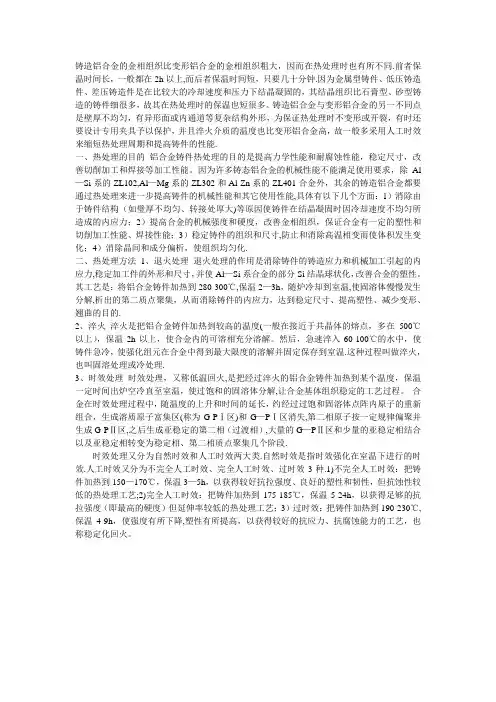

铝合金的热处理 铸造铝合金的金相组织比变形铝合金的金相组织粗大，因而在热处理时也有所不同。前者保温时间长，一般都在2h以上，而后者保温时间短，只要几十分钟。因为金属型铸件、低压铸造件 铸造铝合金的金相组织比变形铝合金的金相组织粗大，因而在热处理时也有所不同。前者保温时间长，一般都在2h以上，而后者保温时间短，只要几十分钟。因为金属型铸件、低压铸造件、差压铸造件是在比较大的冷却速度和压力下结晶凝固的，其结晶组织比石膏型、砂型铸造的铸件细很多，故其在热处理时的保温也短很多。铸造铝合金与变形铝合金的另一不同点是壁厚不均匀，有异形面或内通道等复杂结构外形，为保证热处理时不变形或开裂，有时还要设计专用夹具予以保护，并且淬火介质的温度也比变形铝合金高，故一般多采用人工时效来缩短热处理周期和提高铸件的性能。 一、热处理的目的 铝合金铸件热处理的目的是提高力学性能和耐腐蚀性能，稳定尺寸，改善切削加工和焊接等加工性能。因为许多铸态铝合金的机械性能不能满足使用要求，除Al-Si系的ZL102，Al-Mg系的ZL302和Al-Zn系的ZL401合金外，其余的铸造铝合金都要通过热处理来进一步提高铸件的机械性能和其它使用性能，具体有以下几个方面：1）消除由于铸件结构（如璧厚不均匀、转接处厚大）等原因使铸件在结晶凝固时因冷却速度不均匀所造成的内应力；2）提高合金的机械强度和硬度，改善金相组织，保证合金有一定的塑性和切削加工性能、焊接性能；3）稳定铸件的组织和尺寸，防止和消除高温相变而使体积发生变化；4）消除晶间和成分偏析，使组织均匀化。

二、热处理方法1、退火处理 退火处理的作用是消除铸件的铸造应力和机械加工引起的内应力，稳定加工件的外形和尺寸，并使Al-Si系合金的部分Si结晶球状化，改善合金的塑性。其工艺是：将铝合金铸件加热到280-300℃，保温2-3h，随炉冷却到室温，使固溶体慢慢发生分解，析出的第二质点聚集，从而消除铸件的内应力，达到稳定尺寸、提高塑性、减少变形、翘曲的目的。 2、淬火 淬火是把铝合金铸件加热到较高的温度（一般在接近于共晶体的熔点，多在500℃以上），保温2h以上，使合金内的可溶相充分溶解。然后，急速淬入60-100℃的水中，使铸件急冷，使强化组元在合金中得到最大限度的溶解并固定保存到室温。这种过程叫做淬火，也叫固溶处理或冷处理。 3、时效处理 时效处理，又称低温回火，是把经过淬火的铝合金铸件加热到某个温度，保温一定时间出炉空冷直至室温，使过饱和的固溶体分解，让合金基体组织稳定的工艺过程。 合金在时效处理过程中，随温度的上升和时间的延长，约经过过饱和固溶体点阵内原子的重新组合，生成溶质原子富集区（称为G-PⅠ区）和G-PⅠ区消失，第二相原子按一定规律偏聚并生成G-PⅡ区，之后生成亚稳定的第二相（过渡相），大量的G-PⅡ区和少量的亚稳定相结合以及亚稳定相转变为稳定相、第二相质点聚集几个阶段。 时效处理又分为自然时效和人工时效两大类。自然时效是指时效强化在室温下进行的时效。人工时效又分为不完全人工时效、完全人工时效、过时效3

铝合金表面处理方法

For personal use only in study and research; not for commercial use 芀压铸件铝合金常用的表面处理方法 膄现如今越来越多的人喜欢金属质感强的东西，所以越来越多的人喜欢铝制的东西。铝合金压铸件不仅仅只是汽车行业的配件提供者，还涉足到装饰品行业。压铸各种各样的造型可以适合不同的场合、不同的地点。铝合金铸件的表面处理是一项很重要的工序，处理得好就会是铝合金压铸件发出很好的金属光泽。下面介绍五种常用的铝合金铸件的表面处理方法。 膃1、铝材磷化 莁通过采用SEM,XRD、电位一时间曲线、膜重变化等方法详细研究了促进剂、氟化物、 Mn2+,Ni2+,Zn2+,PO4和Fe2+等对铝材磷化过程的影响。研究表明:硝酸胍具有水溶性好，用量低，快速成膜的特点，是铝材磷化的有效促进剂:氟化物可促进成膜，增加膜重，细化晶粒;Mn2+,Ni2+,能明显细化晶粒，使磷化膜均匀、致密并可以改善磷化膜外观;Zn2+浓度较低时，不能成膜或成膜差，随着Zn2+浓度增加，膜重增加;PO4含量对磷化膜重影响较大，提高PO4。含量使磷化膜重增加。 莈2、铝的碱性电解抛光工艺 薄进行了碱性抛光溶液体系的研究，比较了缓蚀剂、粘度剂等对抛光效果的影响，成功获得了抛光效果很好的碱性溶液体系，并首次得到了能降低操作温度、延长溶液使用寿命、同时还能改善抛光效果的添加剂。实验结果表明:在NaOH溶液中加入适当添加剂能产生好的抛光效果。 袄探索性实验还发现:用葡萄糖的NaOH溶液在某些条件下进行直流恒压电解抛光后，铝材表面反射率可以达到90%，但由于实验还存在不稳定因素，有待进一步研究。探索了采用直流脉冲电解抛光法在碱性条件下抛光铝材的可行性，结果表明:采用脉冲电解抛光法可以达到直流恒压电解抛光的整平效果，但其整平速度较慢。 蒂3、铝及铝合金环保型化学抛光 蒇确定开发以磷酸一硫酸为基液的环保型化学抛光新技术，该技术要实现NOx的零排放且克服以往类似技术存在的质量缺陷。新技术的关键是在基液中添加一些具有特殊作用的化合物来替代硝酸。为此首先需要对铝的三酸化学抛光过程进行分析，尤其要重点研究硝酸的作用。硝酸在铝化学抛光中的主要作用是抑制点腐蚀，提高抛光亮度。结合在单纯磷酸一硫酸中的化学抛光试验，认为在磷酸一硫酸中添加的特殊物质应能够抑制点腐蚀、减缓全面腐蚀，同时必须具有较好的整平和光亮效果

铝合金热处理工艺

铝合金热处理工艺 铝合金热处理原理 铝合金铸件的热处理就是选用某一热处理规范，控制加热速度升到某一相应温度下保温一定时间以一定的速度冷却，改变其合金的组织，其主要目的是提高合金的力学性能，增强耐腐蚀性能，改善加工型能，获得尺寸的稳定性。 3.1.1铝合金热处理特点 众所周知，对于含碳量较高的钢，经淬火后立即获得很高的硬度，而塑性则很低。然而对铝合金并不然，铝合金刚淬火后，强度与硬度并不立即升高，至于塑性非但没有下降，反而有所上升。但这种淬火后的合金，放置一段时间（如4～6昼夜后），强度和硬度会显著提高，而塑性则明显降低。淬火后铝合金的强度、硬度随时间增长而显著提高的现象，称为时效。时效可以在常温下发生，称自然时效，也可以在高于室温的某一温度范围（如100～200℃）内发生，称人工时效。 3.1.2铝合金时效强化原理 铝合金的时效硬化是一个相当复杂的过程，它不仅决定于合金的组成、时效工艺，还取决于合金在生产过程中缩造成的缺陷，特别是空位、位错的数量和分布等。目前普遍认为时效硬化是溶质原子偏聚形成硬化区的结果。 铝合金在淬火加热时，合金中形成了空位，在淬火时，由于冷却快，这些空位来不及移出，便被“固定”在晶体内。这些在过饱和固溶体内的空位大多与溶质原子结合在一起。由于过饱和固溶体处于不稳定状态，必然向平衡状态转变，空位的存在，加速了溶质原子的扩散速度，因而加速了溶质原子的偏聚。 硬化区的大小和数量取决于淬火温度与淬火冷却速度。淬火温度越高，空位浓度越大，硬化区的数量也就越多，硬化区的尺寸减小。淬火冷却速度越大，固溶体内所固定的空位越多，有利于增加硬化区的数量，减小硬化区的尺寸。 沉淀硬化合金系的一个基本特征是随温度而变化的平衡固溶度，即随温度增加固溶度增加，大多数可热处理强化的的铝合金都符合这一条件。沉淀硬化所要求的溶解度－温度关系，可用铝铜系的Al－4Cu合金说明合金时效的组成和结构的变化。图3－1铝铜系富铝部分的二元相图，在548℃进行共晶转变L→α＋θ（Al2Cu）。铜在α相中的极限溶解度5.65％（548℃），随着温度的下降，固溶度急剧减小，室温下约为0.05％。 在时效热处理过程中，该合金组织有以下几个变化过程： 3.1.2.1 形成溶质原子偏聚区－G?P（Ⅰ）区 在新淬火状态的过饱和固溶体中，铜原子在铝晶格中的分布是任意的、无序的。时效初期，即时效温度低或时效时间短时，铜原子在铝基体上的某些晶面上聚集，形成溶质原子偏聚区，称G?P（Ⅰ）区。G?P（Ⅰ）区与基体α保持共格关系，这些聚合体构成了提高抗变形的共格应变区，故使合金的强度、硬度升高。 3.1.2.2 G?P区有序化－形成G?P（Ⅱ）区 随着时效温度升高或时效时间延长，铜原子继续偏聚并发生有序化，即形成G?P（Ⅱ）区。它与基体α仍保持共格关系，但尺寸较G?P（Ⅰ）区大。它可视为中间过渡相，常用θ”表示。它比G?P（Ⅰ）区周围的畸变更大，对位错运动的阻碍进一步增大，因此时效强化作用更大，θ”相析出阶段为合金达到最大强化的阶段。 3.1.2.3形成过渡相θ′ 随着时效过程的进一步发展，铜原子在G?P（Ⅱ）区继续偏聚，当铜原子与铝原子比为1：2时，形成过渡相θ′。由于θ′的点阵常数发生较大的变化，故当其形成时与基体共格关系开始破坏，即由完全共格变为局部共格，因此θ′相周围基体的共格畸变减弱，对位错运动的阻碍作用亦减小，表现在合金性能上硬度开始下降。由此可见，共格畸变的存在是造成合金时

铝合金最佳固溶时效强化工艺参数的研究

实验十铝合金最佳固溶时效强化工艺参数的研究 —Al—Si－Cu－Mg－Mn系合金最佳固溶时效强化工艺参数的测定 一、实验目的： 通过Al—Si－Cu－Mg－Mn的成分配制—合金的熔炼—合金的固溶时效—显微组织分析—机械性能测定，最终测得最佳的铝合金固溶与时效温度及热处理时间的工艺参数。 二、原理概述： 从过饱和固溶体中析出第二相（沉淀相）或形成溶质原子聚焦区以及亚稳定过渡相的过程称为脱溶或沉淀，是一种扩散型相变。具有这种转变的最基本条件是，合金在平衡状态图上有固溶度的变化，并且固溶度随温度降低而减少，如图1所示。如果将C0成分的合金自A单相α固溶体状态缓慢冷却到固溶度线（MN）以下温度（如T3）保温时，β相将从α相中脱溶析出，α相的成分将沿固溶度线变化为平衡浓度C1，这种变化可表示为：α（C0）→α（C1）＋β。β为平衡相，可以是端际固溶体，也可以是中间相，反应产物为（α＋β）双相组织，将这种双相组织加热到固溶度线以上某一温度，（如T1）保温足够时间，将获得均匀的单相固溶体α相，这种处理称为固溶处理。 图1固溶处理与时效处理的工艺过程示意图 若将经过固溶处理的C0成分合金急冷，抑制α相分解，则在室温下获得亚稳的过饱和α相固溶体。这种过饱和固溶体在室温或在较高温度下等温保持时，亦将发生脱溶，但脱溶往往不是状态图中的平衡相，而是亚稳相或溶质原子聚焦区。这种脱溶可显著提高合金的强度和硬度，称为沉淀强化或时效强化，是强化合金材料的重要途径之一。 固溶加时效是提高合金强度的一种重要途径，它不同于钢材的强化，钢在淬火后可立即获得很高的硬度和强度。铝合金淬火后，硬度和强度并不立即升高，但塑性较高，但把这种淬火后的铝合金放置一些时间（4～6天）后，强度和硬度显著提高，而塑性明显降低。人们把淬火后的铝合金性能随时间而发生显著提高的现象称为时效。时效可以在室温发生，也可以在高于室温的某一温度范围（100～200℃）内发生。前者称自然时效，后者称人工时效。 本实验采用Al—Si－Cu－Mg－Mn进行温时效，在不同的温度下等温，然后测定合金的硬度，绘制时效硬化曲线。 Al—Si－Cu－Mg－Mn系合金经熔炼，金属模铸造，固溶时效处理后，合金强度为460～500MPa，同时还具有良好的流动性和优良的铸造性能。本合金基本成分为9.5％Si、4%Cu、0.5%Mg、0.5％Mn，由于这种合金不像Al－Cu及Al—Zn－Cu高强度铸造铝合金那样受到热裂

变形铝合金时效热处理相关知识汇总

变形铝合金时效热处理相关知识汇总（1）时效 aging 经固溶处理或冷变形后的合金，在室温或高于室温下，组织和性能随时间延续而变化，硬度、强度增高，塑性、韧性降低的现象。在室温下发生时效称自然时效。高于室温发生时效称人工时效。时效现象除铝铜合金外，在钢、铜合金，铁基、镍基、钴基高温合金中普遍存在，是提高合金强度的重要方法。低碳钢冷变形后在常温长时放置即出现屈服强度提高。硬铝合金经高温(520℃)淬火后在100～200℃时效，可获得最佳的强化效果。马氏体时效钢，沉淀硬化不锈钢，铁基、镍基、钴基高温合金均可在固溶处理后选择不同温度时效处理，可以从中获得最佳的组织和性能。 （2）时效处理 aging treatment 过饱和固溶体合金在室温或加热至一定温度保温，使溶质组元富集或析出第二相的热处理工艺。常温下时效称自然时效。高于室温加热时效称人工时效。时效析出第二相获得强化的现象称时效强化。低于或高于强化峰值温度的时效分别称为亚时效与过时效处理。形变后时效称形变时效或直接时效。在应力下时效称应力时效。强化效果取决于析出第二相的类型、数量、尺寸、形态、稳定性等因素。广泛用于铝合金、钛合金、高温合金、沉淀硬化钢、马氏体时效钢等。铝合金时效硬化峰值出现在溶质组元的富集G-P区(Ⅱ)末期。时效处理是强化合金的有效方法，可显著提高合金的强度和硬度，调整时效温度、时间可使合金的组织、性能满足使用要求，获得高的屈服强度、蠕变强度、疲劳性能等。含铜4%的铝合金经自然时效后强度为400MPa，比退火状态强度大一倍。时效硬化合金使用时，使用温度不应超过其时效温度。

（3）时效硬化 age hardening 经固溶处理的过饱和固溶体在室温或室温以上时效处理，硬度或强度显著增加的现象。原因是过饱和固溶体在时效过程中发生沉淀、偏聚、有序化等反应的产物，增加了位错运动的阻力形成的。位错与析出产物交互作用下硬化机制有位错剪切析出相粒子，基体与粒子间相界面积增加，使外力转变为界面能; 析出相与基体的层错能差异; 基体与析出粒子的切变模量不同。另外，析出相与基体共格应变场交互作用;参数不匹配;有序共格沉淀硬化作用;位错运动产生反相畴界，使位错不能通过析出相而弯曲绕过形成位错环也可产生硬化。控制时效温度、时间等条件可使合金获得不同的组织结构和强化效果。 （4）自然时效 natural aging 过饱和固溶体(主要是某些铝合金) 在室温(10～40℃)停放一段时间的过程称为自然时效。在室温下停放时，强度随时间的延续缓慢上升，达到一定数值后趋于稳定; 与此同时，合金的塑性逐渐减小。在硬度及强度明显增大前的一段时间内，塑性也较高，可进行成型加工及矫正等工序，然后再自然时效一段时间，待硬度(强度) 达稳定值后即可投入安装使用。对明显硬化前的时间间隔较短的合金，还可采用冷冻方法延迟时效过程，以便进行加工及矫正。自然时效倾向较小的合金则需采用人工时效进行强化。 （5）人工时效 Artificial ageing 将经过固溶处理的合金加热到低于溶解度曲线的某一温度保温一段时间，使第二相在该温度下发生脱溶，合金的强度和硬度升高。人工时效所需时间较短，但强化效果较差。在工业上比自然时效应用更加广泛。

铝合金轮毂热处理

铝合金轮毂热处理

————————————————————————————————作者: ————————————————————————————————日期: ?

铝合金轮毂热处理 1、铝合金轮毂热处理过程及重要性 热处理就是以一定的加热速度,升到某一温度下保温一定时间并以一定的速度冷却，得到某种合金组织和性能要求的一种加工方法。其主要目的是：提高力学性能，增强耐腐性能，改善加工性能，获得尺寸的稳定性。 铸造铝合金轮毂选用的材料是A3５6铝合金（美国牌号）,对应的国内合金牌号为ＺL１0１，属铝-硅系铸造合金,通常采用T６热处理工艺，含义如下表: 表1 热处理状态代号、名称及特点 代号热处理状态名称目的 T１人工时效提高硬度，改善加工性能，提高合金的强度。 T2 退火消除内应力,消除机加工引起的加工硬化,提高尺寸稳定性及增加合金的塑性。 T4 固溶处理提高强度和硬度,获得最高的塑性及良好的抗蚀性能。 Ｔ5 固溶处理+不完全人工时 效 用以获得足够高的强度,并保持有高的塑性，但抗蚀性 下降。 Ｔ6 固溶处理+完全人工时效用以获得最高的强度，但塑性及抗蚀性降低。 T7 固溶处理＋稳定化回火提高尺寸稳定性和抗蚀性,保持较高的力学性能。 T８固溶处理和软化回火获得尺寸的稳定性,提高塑性，但强度降低。 铝合金轮毂的热处理强化的主要方法是固溶淬火加人工时效。在Al-Si-Mg合金中,固溶处理的实质在于:将合金加热到尽可能高的温度,并在该温度下保持足够长的时间，使强化相Mg ２ Si充分溶入α-Aｌ固溶体,随后快速冷却，使高温时的固溶体呈过饱和状态保留到室温。温度愈高,愈接近固相线温度,则固溶处理的效果愈好。固溶处理也会改变共晶Sｉ的形态，随着固溶保持时间的延长，Si相有一个缓慢球化和不断粗化的过程,这种过程随固溶温度的提高而增强。一般铝合金轮毂的固溶温度选择在535－-５4５℃之间，时间为6小时。固溶温度对Sｉ相形态的影响要比保温时间的影响大得多,通过参照相关理论和试验发现，５５０℃保温100分钟后的Ｓi相形态等同于54０℃保温300分钟后的形态,目前中信戴卡公司热处理工序步进式连续炉，除特殊产品有明确要求外,均采用固溶5５0℃保温1４0分钟左右的热处理工艺。当然,选择的是较高的固溶温度,对设备稳定性的要求也很高，炉膛内各部温度要均匀，否则局部温度过高,会导致部分产品过热、过烧。 铝合金轮毂淬火时的水温一般选择在60－-80℃之间,而且水的状态对机械性能也有一定影响,这是因为轮毂淬火时水温升高，工件表面局部水气化的可能性增大,一旦气囊形成，冷速就明显降低,这会使机械性能降低,因而在工件淬火的情况下，必须要开启水循环装置(搅拌器、循环泵等）,使水箱内的水处

铝及铝合金表面处理

铝合金表面处理方式 表面处理方式的种类与用途 表面处理工艺:喷涂? 烤漆? 电镀?? 阳极氧化? 浸渗?? 喷油?? 喷砂 喷涂：利用压力或静电力将油漆或粉末附着在工件表面,使工件有防腐和外观装饰作用. 烤漆：在基材上打上底漆、面漆，每上一遍漆，都送入无尘衡温烤房，烘烤。 电镀：利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺。可以起到防止腐蚀,提高耐磨性、导电性、反光性及增进美观等作用??? 阳极氧化：金属或合金的电化学氧化。将金属或合金的制件作为阳极，采用电解的方法使其表面形成氧化物薄膜。金属氧化物薄膜改变了表面状态和性能，如表面着色，提高耐腐蚀性、增强耐磨性及硬度，保护金属表面等。 浸渗：是一种微孔（细缝）渗透密封工艺。将密封介质（通常是低粘度液体）通过自然渗透（即微孔自吸）、抽真空和加压等方法渗入微孔（细缝）中，将缝隙填充满，然后通过自然(室温）、冷却或加热等方法将缝隙里的密封介质固化，达到密封缝隙的作用。 喷油：将油漆喷在产品表面，自然风干的方式。? 喷砂：是采用压缩空气为动力，以形成高速喷射束将喷料（铜矿砂、石英砂、金刚砂、铁砂、海砂）高速喷射到被需处理工件表面，使工件表面的外表面的外表或形状发生变化，由于磨料对工件表面的冲击和切削作用，使工件的表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的抗疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。 2.表面处理前的事项 抛光：利用柔性抛光工具和磨料颗粒或其他抛光介质对工件表面进行的修饰加工。抛光不能提高工件的尺寸精度或几何形状精度，而是以得到光滑表面或镜面光泽为目的，有时也用以消除光泽（消光）。通常以抛光轮作为抛光工具。抛光轮一般用多层帆布、毛毡或皮革叠制而成，两侧用金属圆板夹紧，其轮缘涂敷由微粉磨料和油脂等均匀混合而成的抛光剂。抛光时，高速旋转的抛光轮（圆周速度在20米／秒以上）压向工件，使磨料对工件表面产生滚压和微量切削，从而获得光亮的加工表面，表面粗糙度一般可达～微米;当采用非油脂性的消光抛光剂时，可对光亮表面消光以改善外观。对产品表面要求稍低时，常采用滚筒抛光

铝合金热处理工艺

铝合金热处理工艺 作者：中国铝板带箔信息中心日期：2006-12-16 点击数：284 3.1铝合金热处理原理 铝合金铸件的热处理就是选用某一热处理规范，控制加热速度升到某一相应温度下保温一定时间并以一定得速度冷却，改变其合金的组织，其主要目的是提高合金的力学性能，增强耐腐蚀性能，改善加工型能，获得尺寸的稳定性。 3.1.1铝合金热处理特点 众所周知，对于含碳量较高的钢，经淬火后立即获得很高的硬度，而塑性则很低。然而对铝合金并不然，铝合金刚淬火后，强度与硬度并不立即升高，至于塑性非但没有下降，反而有所上升。但这种淬火后的合金，放置一段时间（如4～6昼夜后），强度和硬度会显著提高，而塑性则明显降低。淬火后铝合金的强度、硬度随时间增长而显著提高的现象，称为时效。时效可以在常温下发生，称自然时效，也可以在高于室温的某一温度范围（如100～200℃）内发生，称人工时效。 3.1.2铝合金时效强化原理 铝合金的时效硬化是一个相当复杂的过程，它不仅决定于合金的组成、时效工艺，还取决于合金在生产过程中缩造成的缺陷，特别是空位、位错的数量和分布等。目前普遍认为时效硬化是溶质原子偏聚形成硬化区的结果。 铝合金在淬火加热时，合金中形成了空位，在淬火时，由于冷却快，这些空位来不及移出，便被“固定”在晶体内。这些在过饱和固溶体内的空位大多与溶质原子结合在一起。由于过饱和固溶体处于不稳定状态，必然向平衡状态转变，空位的存在，加速了溶质原子的扩散速度，因而加速了溶质原子的偏聚。 硬化区的大小和数量取决于淬火温度与淬火冷却速度。淬火温度越高，空位浓度越大，硬化区的数量也就越多，硬化区的尺寸减小。淬火冷却速度越大，固溶体内所固定的空位越多，有利于增加硬化区的数量，减小硬化区的尺寸。 沉淀硬化合金系的一个基本特征是随温度而变化的平衡固溶度，即随温度增加固溶度增加，大多数可热处理强化的的铝合金都符合这一条件。沉淀硬化所要求的溶解度－温度关系，可用铝铜系的Al－4Cu合金说明合金时效的组成和结构的变化。图3－1铝铜系富铝部分的二元相图，在548℃进行共晶转变L→α＋θ（Al2Cu）。铜在α相中的极限溶解度5.65％（548℃），随着温度的下降，固溶度急剧减小，室温下约为0.05％。 在时效热处理过程中，该合金组织有以下几个变化过程： 3.1.2.1 形成溶质原子偏聚区－G·P（Ⅰ）区 在新淬火状态的过饱和固溶体中，铜原子在铝晶格中的分布是任意的、无序的。时效初期，即时效温度低或时效时间短时，铜原子在铝基体上的某些晶面上聚集，形成溶质原子偏聚区，称G·P（Ⅰ）区。G·P（Ⅰ）区与基体α保持共格关系，这些聚合体构成了提高抗变形的共格应变区，故使合金的强度、硬度升高。3.1.2.2 G·P区有序化－形成G·P（Ⅱ）区 随着时效温度升高或时效时间延长，铜原子继续偏聚并发生有序化，即形成G·P（Ⅱ）区。它与基体α仍保持共格关系，但尺寸较G·P（Ⅰ）区大。它可视为中间过渡相，常用θ”表示。它比G·P（Ⅰ）区周围的畸变更大，对位错运动的阻碍进一步增大，因此时效强化作用更大，θ”相析出阶段为合金达到最大强化的阶段。

固溶处理和时效处理

固溶处理和时效处理 1、固溶处理 所谓固溶处理，是指将合金加热到高温奥氏体区保温，使过剩相充分溶解到固溶体中后快速冷却，以得到过饱和固溶体的热处理工艺。 固溶处理的主要目的是改善钢或合金的塑性和韧性，为沉淀硬化处理作好准备等。适用 多种特殊钢，高温合金，特殊性能合金，有色金属。 尤其适用：1.热处理后须要再加工的零件。 2.消除成形工序间的冷作硬化。 3.焊接后工件。 原理 序言 固溶处理是为了溶解基体内碳化物、γ’相等以得到均匀的过饱和固溶体，便于时效时重新析出颗粒细小、分布均匀的碳化物和γ’等强化相，同时消除由于冷热加工产生的应力，使合金发生再结晶。其次，固溶处理是为了获得适宜的晶粒度，以保证合金高温抗蠕变性能。固溶处理的温度范围大约在980~1250℃之间，主要根据各个合金中相析出和溶解规律及使用要求来选择，以保证主要强化相必要的析出条件和一定的晶粒度。对于长期高温使用的合金，要求有较好的高温持久和蠕变性能，应选择较高的固溶温度以获得较大的晶粒度；对于中温使用并要求较好的室温硬度、屈服强度、拉伸强度、冲击韧性和疲劳强度的合金，可采用较低的固溶温度，保证较小的晶粒度。高温固溶处理时，各种析出相都逐步溶解，同时晶粒长大；低温固溶处

理时，不仅有主要强化相的溶解，而且可能有某些相的析出。对于过饱和度低的合金，通常选择较快的冷却速度；对于过饱和度高的合金，通常为空气中冷却。 不锈钢固溶热处理 碳在奥氏体不锈钢中的溶解度与温度有很大影响。奥氏体不锈钢在经400℃～850℃的温度范围内时，会有高铬碳化物析出，当铬含量降至耐腐蚀性界限之下，此时存在晶界贫铬，会产生晶间腐蚀，严重时能变成粉末。所以有晶间腐蚀倾向的奥氏体不锈钢应进行固溶热处理或稳定化处理。 固溶热处理：将奥氏体不锈钢加热到1100℃左右，使碳化物相全部或基本溶解，碳固溶于奥氏体中，然后快速冷却至室温，使碳达到过饱和状态。这种热处理方法为固溶热处理。 固溶热处理中的快速冷却似乎象普通钢的淬火，但此时的‘淬火’与普通钢的淬火是不同的，前者是软化处理，后者是淬硬。后者为获得不同的硬度所采取的加热温度也不一样，但没到1100℃。 淬火 钢的淬火是将钢加热到临界温度Ac3或Ac1以上某一温度，保温一段时间，使之全部或部分奥氏体化，然后以大于临界冷却速度的冷速快冷到Ms 以下进行马氏体转变的热处理工艺。 通常也将铝合金、铜合金、钛合金、钢化玻璃等材料的固溶处理或带有快速冷却过程的热处理工艺称为淬火。 淬火的目的是使过冷奥氏体进行马氏体或贝氏体转变，得到马氏体或贝氏体组织，然后配合以不同温度的回火，以大幅提高钢的强度、硬度、耐磨

铝合金表面处理

铝材表面处理工艺介绍 对铝材来说，阳极氧化所能做到的色彩的确比较局限，通常就是银白、古铜、钛金、K金色或者黑色。至于有时看到有很多他色彩是通过另外的工艺方法加工出来的： 1 、电泳涂层 在阳极氧化的基础上，通过电泳的作用，在氧化膜上均匀覆盖上一层水溶性丙烯酸漆膜，使型材表面形成阳极氧化膜和丙烯酸漆膜复合膜。手感光滑细腻，外观鲜艳亮丽，除能生产原氧化着色的颜色的基础上，能做出更多如白色及绿色等鲜艳色彩。 2、彩色粉末喷涂 共200多种颜色选择，给设计师一个广阔空间，性能稳定，漆膜附着力强，不易剥落、耐酸、耐盐雾、耐灰浆、耐候性、耐老化等性能优异。涂层在空气中不挥发、不氧化、无污染毒害，环保性能好。表面污物水洗后焕然一新。 3、彩色氟碳喷涂 通过静电作用在铝合金基体表面喷上聚偏二氟乙烯漆涂层。氟碳涂料为偏聚二氟乙烯，氟碳涂料。所以能具有持久保色度、抗老化、抗腐蚀、抗大气污染，其氟碳键是最强的分子键之一优越于其聚合休的分子结构。氟碳喷涂作为高档表面涂装工艺手段。160多种丰富色彩足以为建筑师和设计师提供无穷无尽的设计空间。它具有颜色均匀一致，且抗褪色和沾污的能力优越的优点。 另外，铝或者铝合金很适合做拉丝处理 拉丝与表面氧化的确是无关的，拉丝要在氧化之前做才行；另外氧化是肯定不能用自然氧化的方法，自然氧化得到的表面应该叫质量缺陷，它的氧化膜与专门处理的氧化膜成份、外观都是截然不同的。 另外还有一点，着色并非是氧化的后处理，是在氧化的同时进行的，常用的有下面几种氧化着色处理方法： 着色阳极氧化膜 铝的阳极氧化膜，靠吸附染料而着色。 自发色阳极氧化膜 这种阳极氧化膜是某种特定铝材在某种合适的电解液（通常以有机酸为基）中在电解作用下，由合金本身自发地生成一种带色的阳极氧化膜。 电解着色 阳极氧化膜的着色，通过氧化膜的空隙被金属或金属氧化物电沉积而着色。 着色确实是与氧化同时进行的，但也确实称其为该工艺的后处理，其意思是之其附加在该工艺中进行的（不进行也可以）。

铝及铝合金热处理工艺

铝及铝合金热处理工艺

1. 铝及铝合金热处理工艺 1.1 铝及铝合金热处理的作用 将铝及铝合金材料加热到一定的温度并保温一定时间以获得预期的产品组织和性能。 1.2 铝及铝合金热处理的主要方法及其基本作用原理 1.2.1 铝及铝合金热处理的分类（见图1） 图1 铝及铝合金热处理分类 1.2.2 铝及铝合金热处理基本作用原理 (1) 退火：产品加热到一定温度并保温到一定时间后以一定的冷却速度冷却到室温。通过原子扩散、迁移，使之组织更加均匀、稳定、，内应力消除，可大大提高材料的塑性，但强度会降低。 ①铸锭均匀化退火：在高温下长期保温，然后以一定速度（高、中、低、慢）冷却，使铸锭化学成分、组织与性能均匀化，可提高材料塑性20%左右，降低挤压力20%左右，提高挤压速度15%左右，同时使材料表面处理质量提高。 铝及铝合金热处理 回归 均匀化退火 退火 成品退火 中间退火 过时效 欠时效 自然时效 人工时效 多级时效 时效 固溶淬火 离线淬火 在线淬火 一次淬火 阶段淬火 立式淬火 卧式淬火

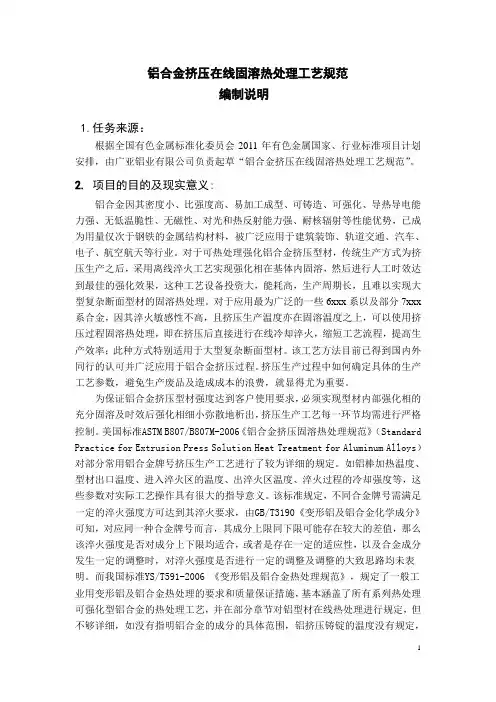

②中间退火：又称局部退火或工序间退火，是为了提高材料的塑性，消除材料 内部加工应力，在较低的温度下保温较短的时间，以利于续继加工或获得某种性能的组合。 ③完全退火：又称成品退火，是在较高温度下，保温一定时间，以获得完全再 结晶状态下的软化组织，具有最好的塑性和较低的强度。 (2)固溶淬火处理：将可热处理强化的铝合金材料加热到较高的温度并保持一定 的时间，使材料中的第二相或其它可溶成分充分溶解到铝基体中，形成过饱和固溶体，然后以快冷的方法将这种过饱和固溶体保持到室温，它是一种不稳定的状态，因处于高能位状态，溶质原子随时有析出的可能。但此时材料塑性较高，可进行冷加工或矫直工序。 ①在线淬火：对于一些淬火敏感性不高的合金材料，可利用挤压时高温进行固 溶，然后用空冷（T5）或用水雾冷却（T6）进行淬火以获得一定的组织和性能。 ②离线淬火：对于一些淬火敏感性高的合金材料必须在专门的热处理炉中重新 加热到较高的温度并保温一定时间，然后以不大于15秒的转移时间淬入水中或油中，以获得一定的组织和性能，根据设备不同可分为盐浴淬火、空气淬火、立式淬火、卧式淬火。 (3)时效：经固溶淬火后的材料，在室温或较高温度下保持一段时间，不稳定的 过饱和固溶体会进行分解，第二相粒子会从过饱和固溶体中析出（或沉淀），分布在α（AL）铝晶粒周边，从而产生强化作用称之为析出（沉淀）强化。自然时效：有的合金（如2024等）可在室温下产生析出强化作用，叫做自然时效。人工时效：有些合金（如7075等）在室温下析出了强化不明显，而在较高温度下的析出强化效果明显，称为人工时效。 人工时效可分为欠时效和过时效。 ①欠时效：为了获得某种性能，控制较低的时效温度和保持较短的时效时间。 ②过时效：为了获得某些特殊性能和较好的综合性能，在较高的温度下或保温 较长的时间状态下进行的时效。 ③多级时效：为了获得某些特殊性能和良好的综合性能，将时效过程分为几个 阶段进行。

铝合金表面处理

阳极氧化 产品名称：阳极氧化后 产品编号： 备注： 阳极氧化是铝及其合金通过电化学方法在其表面形成转化膜的过程。常规铝氧化膜可以满足顾客对铝表面从外观到性能的绝大多数渴求。 常规铝阳极氧化膜的优势: a、抗（大气）侵蚀能力可与不锈钢相比 b、表面硬度高150～300HV 减少了擦划可能 c、电绝缘性电击穿电位达1000V可与瓷器相比 d、装饰性优良着色膜颜色达数十种，这些被改性的染料，其 耐久性已达到满意。 e、氧化膜的更多优势多孔氧化膜可以进行化学着色、电解着色以及 自然发色工艺获得数十种不同的着色表面，并可以套字、套图案和作画，还可 以吸附、香料、光粉等等，制成各种功能性氧化膜。 阳极氧化膜主要应用领域 国防工业、汽车工业、航空航天工程、制药工业、电子及机电一体化产业、医疗器械、运动器材、装饰与装潢产业、工业标牌、仪表面板等。 阳极氧化膜着色方法分类 1、化学着色法 包括有机染料着色和无机着色两类

有机着色：颜色鲜艳、工艺简单、成本低，可着出几十种至上百种颜色。 缺点：不耐日光，耐老化性能差。 无机着色：着色膜较暗，稳定性好。 缺点：颜色范围窄，除金黄色外其它很少采用。 2、电解着色 颜色牢固性好，适宜户外使用，耐久性可达20年以上。 缺点：色掉单一、多为金黄——青铜——古铜色，成本高。 3、自然发色 色泽牢固，耐候性好，耐久性可达20年以上。 缺点：对合金选择性高，着色一致性差。 ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ 产品名称： 阳极氧化前 产品编号： 编号一 备 注： 铝阳化氧化（综合）生产能力: 槽液的容量

铝合金热处理工艺

铝合金热处理工艺 作者:中国铝板带箔信息中心日期:2006-12-16 点击数:284 3.1铝合金热处理原理 铝合金铸件的热处理就是选用某一热处理规范，控制加热速度升到某一相应温度下保温一定时间并以一定得速度冷却，改变其合金的组织，其主要目的是提高合金的力学性能，增强耐腐蚀性能，改善加工型能，获得尺寸的稳定性。 3.1.1铝合金热处理特点 众所周知，对于含碳量较高的钢，经淬火后立即获得很高的硬度，而塑性则很低。然而对铝合金并不然，铝合金刚淬火后，强度与硬度并不立即升高，至于塑性非但没有下降，反而有所上升。但这种淬火后的合金，放置一段时间(如4,6昼夜后)，强度和硬度会显著提高，而塑性则明显降低。淬火后铝合金的强度、硬度随时间增长而显著提高的现象，称为时效。时效可以在常温下发生，称自然时效，也可以在高于室温的某一温度范围(如100,200?)内发生，称人工时效。 3.1.2铝合金时效强化原理 铝合金的时效硬化是一个相当复杂的过程，它不仅决定于合金的组成、时效工艺，还取决于合金在生产过程中缩造成的缺陷，特别是空位、位错的数量和分布等。目前普遍认为时效硬化是溶质原子偏聚形成硬化区的结果。 铝合金在淬火加热时，合金中形成了空位，在淬火时，由于冷却快，这些空位来不及移出，便被“固定”在晶体内。这些在过饱和固溶体内的空位大多与溶质原子结合在一起。由于过饱和固溶体处于不稳定状态，必然向平衡状态转变，空位的存在，加速了溶质原子的扩散速度，因而加速了溶质原子的偏聚。硬化区的大小和数量取决于淬火温度与淬火冷却速度。淬火温度越高，空位浓度越大，硬化区的

数量也就越多，硬化区的尺寸减小。淬火冷却速度越大，固溶体内所固定的空位越多，有利于增加硬化区的数量，减小硬化区的尺寸。 沉淀硬化合金系的一个基本特征是随温度而变化的平衡固溶度，即随温度增加固溶度增加，大多数可热处理强化的的铝合金都符合这一条件。沉淀硬化所要求的溶解度,温度关系，可用铝铜系的Al,4Cu合金说明合金时效的组成和结构的变化。图3,1铝铜系富铝部分的二元相图，在548?进行共晶转变L?α，θ(Al2Cu)。铜在α相中的极限溶解度5.65,(548?)，随着温度的下降，固溶度急剧减小，室温下约为0.05,。 在时效热处理过程中，该合金组织有以下几个变化过程: 3.1.2.1 形成溶质原子偏聚区,G?P(?)区 在新淬火状态的过饱和固溶体中，铜原子在铝晶格中的分布是任意的、无序的。时效初期，即时效温度低或时效时间短时，铜原子在铝基体上的某些晶面上聚集，形成溶质原子偏聚区，称G?P(?)区。G?P(?)区与基体α保持共格关系，这些聚合体构成了提高抗变形的共格应变区，故使合金的强度、硬度升高。 3.1.2.2 G?P区有序化,形成G?P(?)区 随着时效温度升高或时效时间延长，铜原子继续偏聚并发生有序化，即形成G?P(?)区。它与基体α仍保持共格关系，但尺寸较G?P(?)区大。它可视为中间过渡相，常用θ”表示。它比G?P(?)区周围的畸变更大，对位错运动的阻碍进一步增大，因此时效强化作用更大，θ”相析出阶段为合金达到最大强化的阶段。 3.1.2.3形成过渡相θ′ 随着时效过程的进一步发展，铜原子在G?P(?)区继续偏聚，当铜原子与铝原子比为1:2时，形成过渡相θ′。由于θ′的点阵常数发生较大的变化，故当其形成时与基体共格关系开始破坏，即由完全共格变为局部共格，因此θ′相周围基
