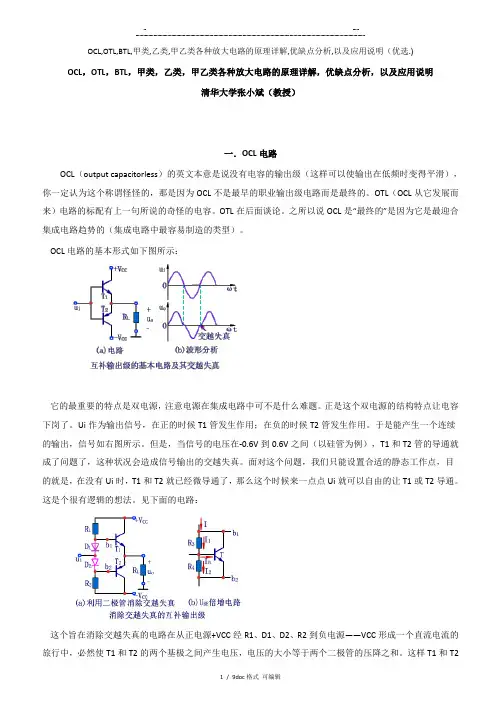

OCL,OTL,BTL,甲类,乙类,甲乙类各种放大电路的原理详解,优缺点分析,以及应用说明甄选
OCL,OTL,BTL,甲类,乙类,甲乙类各种放大电路的原理详解,优缺点分析,以及应用说明（优选.) OCL，OTL，BTL，甲类，乙类，甲乙类各种放大电路的原理详解，优缺点分析，以及应用说明清华大学张小斌（教授）一．OCL电路OCL（output capacitorless）的英文本意是说没有电容的输出级（这样可以使输出在低频时变得平滑），你一定认为这个称谓怪怪的，那是因为OCL不是最早的职业输出级电路而是最终的。
OTL（OCL从它发展而来）电路的标配有上一句所说的奇怪的电容。
OTL在后面谈论。
之所以说OCL是“最终的”是因为它是最迎合集成电路趋势的（集成电路中最容易制造的类型）。
OCL电路的基本形式如下图所示：它的最重要的特点是双电源，注意电源在集成电路中可不是什么难题。
正是这个双电源的结构特点让电容下岗了。
Ui作为输出信号，在正的时候T1管发生作用；在负的时候T2管发生作用。
于是能产生一个连续的输出，信号如右图所示。
但是，当信号的电压在-0.6V到0.6V之间（以硅管为例），T1和T2管的导通就成了问题了，这种状况会造成信号输出的交越失真。
面对这个问题，我们只能设置合适的静态工作点，目的就是，在没有Ui时，T1和T2就已经微导通了，那么这个时候来一点点Ui就可以自由的让T1或T2导通。
这是个很有逻辑的想法。
见下面的电路：这个旨在消除交越失真的电路在从正电源+VCC经R1、D1、D2、R2到负电源——VCC形成一个直流电流的旅行中，必然使T1和T2的两个基极之间产生电压，电压的大小等于两个二极管的压降之和。
这样T1和T2管就均处于微导通状态了。
这种结构稍显幼稚，我们在实际中喜欢采用（b）中的形式，学名Ube倍增电路（注意要是I2远大于Ib），意思是说，合理选择R3、R4的阻值，可以使Ub1、b2得到（1+R3/R4）Ube的直流电压。
为了增大T1和T2管的电流放大系数，减小前级的驱动电流，常采用复合管的架构，复合管前面已经由gemfield讨论过了。
乙类推挽输出级电路与功率放大器
2 U U 1 E = C 0m - 0m R 4 L
1 ) = I0m - I0m2 RL 4
Ec
休息1 休息2 返回
3 直流电源供给的功率PE
电源 EC（或 Ee）供给电流的平均值
1 I = T
ic
T
0
i c (t )dt =
I 1 U 0m = 0m RL
I
Io m
（3） 复合管的应用：
R 其中 L = Re // R L
1 u= ⅱ: A ' h h ie 1 (1hfe 1) ie 2 (1hfe 1 )(1hfe 2 )R L
' (1hfe1 )(1hfe2 )R L
电路仿真1 电路仿真2
ib1
+
ui
i0 ie2 i0 R ie2 e A = = i = ⅲ: ib1 ib1 ie2 R e R L ib1
0
· Q
截止区
u BE
饱和区
(3) 甲乙(AB)类工作状态
静态工作点设置在放大区内，但接 近截至区，在信号的大半周期内三极 管导通，导通角θ ＞1800
ic
· Q
截止区
u BE
(4) 丙(C)类工作状态
静态工作点设置在截至区内，晶体管只
饱和区
ic
有在信号正半周的一部分时间内导通，输 出信号电流波形只有一个尖顶，导通角 θ ＜1800 。
u1 =
N1 uL N2
返回
N2 = iL N1
(5)变压器耦合推挽功放
ii:
ui
ui + ui1 + ui2 iC2
工作原理
iC1
EC

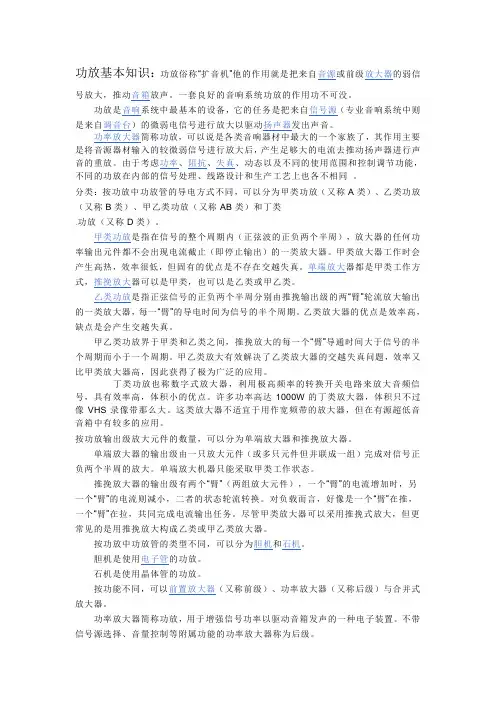

功率放大器(功放)知识讲解
功放基本知识：功放俗称“扩音机”他的作用就是把来自音源或前级放大器的弱信号放大，推动音箱放声。
一套良好的音响系统功放的作用功不可没。
功放是音响系统中最基本的设备，它的任务是把来自信号源（专业音响系统中则是来自调音台）的微弱电信号进行放大以驱动扬声器发出声音。
功率放大器简称功放，可以说是各类音响器材中最大的一个家族了，其作用主要是将音源器材输入的较微弱信号进行放大后，产生足够大的电流去推动扬声器进行声音的重放。
由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能，不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同。
分类：按功放中功放管的导电方式不同，可以分为甲类功放（又称A类）、乙类功放（又称B类）、甲乙类功放（又称AB类）和丁类.功放（又称D类）。
甲类功放是指在信号的整个周期内（正弦波的正负两个半周），放大器的任何功率输出元件都不会出现电流截止（即停止输出）的一类放大器。
甲类放大器工作时会产生高热，效率很低，但固有的优点是不存在交越失真。
单端放大器都是甲类工作方式，推挽放大器可以是甲类，也可以是乙类或甲乙类。
乙类功放是指正弦信号的正负两个半周分别由推挽输出级的两“臂”轮流放大输出的一类放大器，每一“臂”的导电时间为信号的半个周期。
乙类放大器的优点是效率高，缺点是会产生交越失真。
甲乙类功放界于甲类和乙类之间，推挽放大的每一个“臂”导通时间大于信号的半个周期而小于一个周期。
甲乙类放大有效解决了乙类放大器的交越失真问题，效率又比甲类放大器高，因此获得了极为广泛的应用。
丁类功放也称数字式放大器，利用极高频率的转换开关电路来放大音频信号，具有效率高，体积小的优点。
许多功率高达1000W的丁类放大器，体积只不过像VHS录像带那么大。
这类放大器不适宜于用作宽频带的放大器，但在有源超低音音箱中有较多的应用。
按功放输出级放大元件的数量，可以分为单端放大器和推挽放大器。
单端放大器的输出级由一只放大元件（或多只元件但并联成一组）完成对信号正负两个半周的放大。

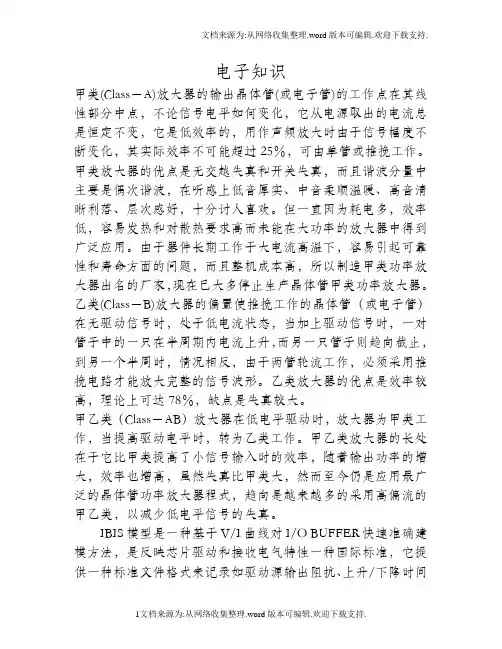

甲类,乙类和乙类功率放大器的区别
电子知识甲类(Class－A)放大器的输出晶体管(或电子管)的工作点在其线性部分中点，不论信号电平如何变化，它从电源取出的电流总是恒定不变，它是低效率的，用作声频放大时由于信号幅度不断变化，其实际效率不可能超过25％，可由单管或推挽工作。
甲类放大器的优点是无交越失真和开关失真，而且谐波分量中主要是偶次谐波，在听感上低音厚实、中音柔顺温暖、高音清晰利落、层次感好，十分讨人喜欢。
但一直因为耗电多，效率低，容易发热和对散热要求高而未能在大功率的放大器中得到广泛应用。
由于器件长期工作于大电流高温下，容易引起可靠性和寿命方面的问题，而且整机成本高，所以制造甲类功率放大器出名的厂家，现在已大多停止生产晶体管甲类功率放大器。
乙类(Class－B)放大器的偏置使推挽工作的晶体管（或电子管）在无驱动信号时，处于低电流状态，当加上驱动信号时，一对管子中的一只在半周期内电流上升，而另一只管子则趋向截止，到另一个半周时，情况相反，由于两管轮流工作，必须采用推挽电路才能放大完整的信号波形。
乙类放大器的优点是效率较高，理论上可达78％，缺点是失真较大。
甲乙类（Class－AB）放大器在低电平驱动时，放大器为甲类工作，当提高驱动电平时，转为乙类工作。
甲乙类放大器的长处在于它比甲类提高了小信号输入时的效率，随着输出功率的增大，效率也增高，虽然失真比甲类大，然而至今仍是应用最广泛的晶体管功率放大器程式，趋向是越来越多的采用高偏流的甲乙类，以减少低电平信号的失真。
IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。
IBIS本身只是一种文件格式，它说明在一标准IBIS文件中如何记录一个芯片驱动器和接收器不同参数，但并不说明这些被记录参数如何使用，这些参数需要由使用IBIS模型仿真工具来读取。

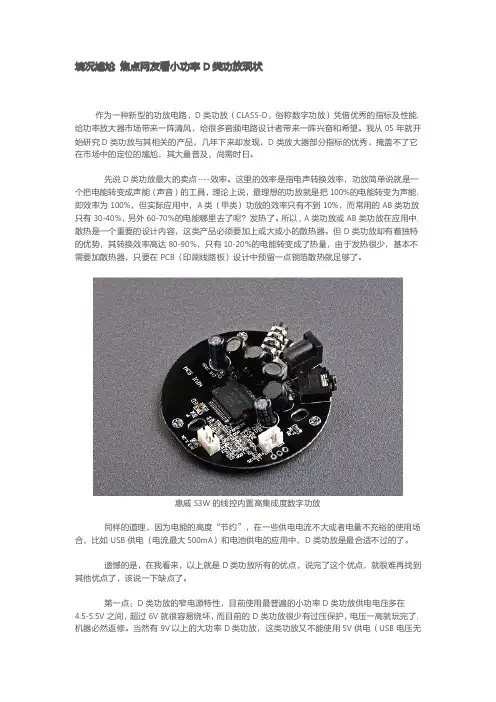

常用功放类型(甲、乙、丁)
境况尴尬焦点网友看小功率D类功放现状作为一种新型的功放电路，D类功放（CLASS-D，俗称数字功放）凭借优秀的指标及性能，给功率放大器市场带来一阵清风，给很多音频电路设计者带来一阵兴奋和希望。
我从05年就开始研究D类功放与其相关的产品，几年下来却发现，D类放大器部分指标的优秀，掩盖不了它在市场中的定位的尴尬，其大量普及，尚需时日。
先说D类功放最大的卖点----效率。
这里的效率是指电声转换效率，功放简单说就是一个把电能转变成声能（声音）的工具，理论上说，最理想的功放就是把100%的电能转变为声能，即效率为100%，但实际应用中，A类（甲类）功放的效率只有不到10%，而常用的AB类功放只有30-40%，另外60-70%的电能哪里去了呢？发热了。
所以，A类功放或AB类功放在应用中，散热是一个重要的设计内容，这类产品必须要加上或大或小的散热器。
但D类功放却有着独特的优势，其转换效率高达80-90%，只有10-20%的电能转变成了热量，由于发热很少，基本不需要加散热器，只要在PCB（印刷线路板）设计中预留一点铜箔散热就足够了。
惠威S3W的线控内置高集成度数字功放同样的道理，因为电能的高度“节约”，在一些供电电流不大或者电量不充裕的使用场合，比如USB供电（电流最大500mA）和电池供电的应用中，D类功放是最合适不过的了。
遗憾的是，在我看来，以上就是D类功放所有的优点，说完了这个优点，就很难再找到其他优点了，该说一下缺点了。
第一点：D类功放的窄电源特性，目前使用最普遍的小功率D类功放供电电压多在4.5-5.5V之间，超过6V就很容易烧坏，而目前的D类功放很少有过压保护，电压一高就玩完了，机器必然返修。
当然有9V以上的大功率D类功放，这类功放又不能使用5V供电（USB电压无法兼容，失去很多应用机会），因此必须要配专用电源，而且该类功放在实际使用中，由于功率较大，体积又很小，因此发热量也不小，一个散热器还是必须的，这块成本又省不下来了。
第9章功率放大电路习题解答
第9 章自测题、习题解答自测题9一、功率放大器和电压放大器没有本质区别，但也有其特殊问题，试简述功率放大器的特点。
解：功率放大电路与电压放大电路本质上没有区别，功率放大电路既不是单纯追求输出高电压，也不是单纯追求输出大电流，而是追求在电源电压确定的情况下，输出尽可能大的不失真的信号功率，功率放大器的特点： 1. 输出功率要大 2. 转换效率要高 3. 非线性失真要小。
二、分析下列说法是否正确，凡对者在括号内打“V”，凡错者在括号内打“X” 。
（1）在功率放大电路中，输出功率愈大，功放管的功耗愈大。
（）（2）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。
（）（3）功率放大器为了正常工作需要在功率管上装置散热片，功率管的散热片接触面是粗糙些好。
（）（4）当OCL 电路的最大输出功率为1W 时，功放管的集电极最大耗散功率应大于1W。
（）（5）乙类推挽电路只可能存在交越失真，而不可能产生饱和或截止失真。
（）（6）功率放大电路，除要求其输出功率要大外，还要求功率损耗小，电源利用率高。
（）（7）乙类功放和甲类功放电路一样，输入信号愈大，失真愈严重，输入信号小时，不产生失真。
（）（8）在功率放大电路中，电路的输出功率要大和非线性失真要小是对矛盾。
（）（9）功率放大电路与电压放大电路、电流放大电路的共同点是1）都使输出电压大于输入电压；（）2）都使输出电流大于输入电流；（）3）都使输出功率大于信号源提供的输入功率。
（）（10）功率放大电路与电压放大电路的区别是1）前者比后者电源电压高；（）2）前者比后者电压放大倍数数值大；（）3）前者比后者效率高；（）4）在电源电压相同的情况下，前者比后者的最大不失真输出电压大；(11) 功率放大电路与电流放大电路的区别是1 )前者比后者电流放大倍数大；()2)前者比后者效率高；()解：⑴X,当输出电压峰值为0.6Vcc时，功放管的管耗最大约为最大输出功率的五分之一。
1.3乙类推挽功率放大电路
2. 过流保护电路 (1) 电路：T1、T2 ：保护管，R1、R2 ：取样电阻。 (2) 原理 ：以保护管 T1 为例 正常时，VR1 < VBE1(on)，T1 截止， 不起保护作用。 异常时，VR1 > VBE1(on)，T1导 通，分流 i1 , 限制 T3 管的输出电流， 起到了限流保护作用。 T2 对 T4 的限流保护作用同上。 五、输入激励电路 1. 必要性 互补功放, 功率管为射随器，Av < 1。若要求输出最大 信号功率，则要求激励级提供振幅接近电源电压的推动电 压(单电源为1/2VCC)。
乙类推挽电路时，两管的合成传输特性
(2) 解决途径 输入端两管适当正偏，使其工作在甲乙类。 由传输特性图可见：只要 VBB 取值合适，上下两路传输 特性起始段的弯曲部分就可相互补偿，合成传输特性趋近于 直线，在输入正弦电压激励下，得到不失真的输出电压。
(3) 常用电路 ① 二极管偏置电路 ② vBE 倍增电路 2. 二极管偏置电路 电路：IC中，偏置二极管由三极管取代，如图 (b)、(c)
作业：1-14，1-16，1-17
式中，VBE3 = VT ln(IE3 / IS) VT ln(IR / IS)
R2 R1 VBE3 VBB VBB VBE3 (1 ) R1 R2 R2
上式表明：偏置电路提供的偏置电压 VBB 是 VBE3 的倍 增值，且其值受 R1 和 R2 控制，故称为 VBE 倍增电路。 (3) 具有热补偿：Ｔ℃↑ → ICQ →VBE3→VBB → ICQ
2. 电路 T3 : 输入激励级， T3 的直流负载R(忽略T1 T2)基流，直流负载线为 (b)Ⅰ。 3. 影响输出振幅的因素 交流负载r R//ri < R ,交流负载线(b)Ⅱ所示。故 T3 管最 大输出电压振幅减小，小于 VCC/2。 若使 r > R，则交流负载线如图(b)Ⅲ，输出信号电压振 幅可接近 VCC/2。 4. 改进电路 (1) 电流源构成有源负载放大器，直流电阻小，交流电 阻大。
