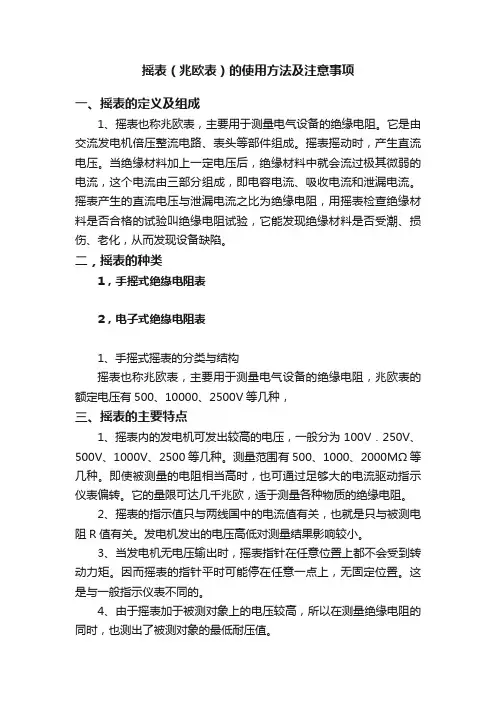

摇表（兆欧表）的使用方法及注意事项一、摇表的定义及组成1、摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。
它是由交流发电机倍压整流电路、表头等部件组成。
摇表摇动时，产生直流电压。
当绝缘材料加上一定电压后，绝缘材料中就会流过极其微弱的电流，这个电流由三部分组成，即电容电流、吸收电流和泄漏电流。
摇表产生的直流电压与泄漏电流之比为绝缘电阻，用摇表检查绝缘材料是否合格的试验叫绝缘电阻试验，它能发现绝缘材料是否受潮、损伤、老化，从而发现设备缺陷。
二，摇表的种类1，手摇式绝缘电阻表2，电子式绝缘电阻表1、手摇式摇表的分类与结构摇表也称兆欧表，主要用于测量电气设备的绝缘电阻，兆欧表的额定电压有500、10000、2500V等几种，三、摇表的主要特点1、摇表内的发电机可发出较高的电压，一般分为100V．250V、500V、1000V、2500等几种。
测量范围有500、1000、2000MΩ等几种。
即使被测量的电阻相当高时，也可通过足够大的电流驱动指示仪表偏转。
它的量限可达几千兆欧，适于测量各种物质的绝缘电阻。
2、摇表的指示值只与两线国中的电流值有关，也就是只与被测电阻R值有关。
发电机发出的电压高低对测量结果影响较小。
3、当发电机无电压输出时，摇表指针在任意位置上都不会受到转动力矩。
因而摇表的指针平时可能停在任意一点上，无固定位置。
这是与一般指示仪表不同的。
4、由于摇表加于被测对象上的电压较高，所以在测量绝缘电阻的同时，也测出了被测对象的最低耐压值。
四、兆欧表使用方法：1、兆欧表的选择：兆欧表的测量电压，应根据被测电气设备的额定电压来选择500V以下的设备，选用500V或1000V的兆欧表，额定电压在500V以上的设备，应选用1000V或2500V的兆欧表。
2、使用前的检查：兆欧表使用时，要放置平稳，同时要检查偏转情况先将兆欧表端钮开路，摇动手柄达到发电机的额定转速，观察指针是否指到＂∞'处；然后将“地”和＂线”端钮短接，缓缓摇动手柄（注意：不可过快，以免损坏测量机构），观察指针是否指＂0°，如指针指示不对，则需调修后再使用。
摇表的使用方法及注意事项
将摇表接线柱的（E）可靠接地，（L）接到被测线 路上。按顺时针方向摇动摇表的发电机手把，转速由慢 变快，转速达120/分钟匀速摇动，约一分钟后发电机转 速稳定时，表针也稳定下来,这时表针指示的数值就是所 测得的绝缘电阻值。测量方法如下图所示。
图2 测量照明线路绝 缘电阻或电力线路绝
测量相间绝缘电阻时，可分别将两端“L”和“E”分别接 任意两相芯线，即可测出相间绝缘电阻值。测量方法如图8所 示。
图7测量橡套电缆的对地绝缘电阻
图8 测量相间绝缘电阻
摇表使用时的注意事项
1、应视被测设备电压等级选用合适的摇表。 2、测量用的导线，应使用绝缘导线，其端部应有绝缘套。 3、摇表与被测设备之间应使用单股线分开单独连接，并保持
缘电阻
（2）测量电机的绝缘电阻
将摇表接线柱的（E）接机壳。（L）接到电机绕 组上,以120转/分的速度摇动摇表手柄。指针稳定后读 数。测量方法如图3所示。
图3测量电机的绝缘电阻
（3）测量变压器各相线圈绝缘电阻
1）测量各相线圈对地绝缘电阻时， 将绕组的导线接摇表“L”接线柱，将 设备外壳和铁芯接摇表“E”接线柱， 瓷瓶外表接于“G”接线柱。测量方法 如图4所示。 2) 测量绕组的相间绝缘电阻时，用 摇表的（L）接线柱和（E）接线柱分 别接任意两根导线，分别测量相间绝 缘电阻。
线路表面清洁干燥，避免因线与线之间绝缘不良引起误差。 4、测量绝缘时，必须将被测设备从各方面断开，验明无电压，
确实证明设备无人工作后，方可进行。在测量中禁止他人接 近设备。 5、在测量绝缘前后，必须将被试设备对地放电。被测设备必 须与其他电源断开，以保护设备及人身安全。 6、测量线路绝缘时，应取得对方允许后方可进行。
摇表的使用方法以及注意事项
摇表的使用方法以及注意事项
使用方法：
