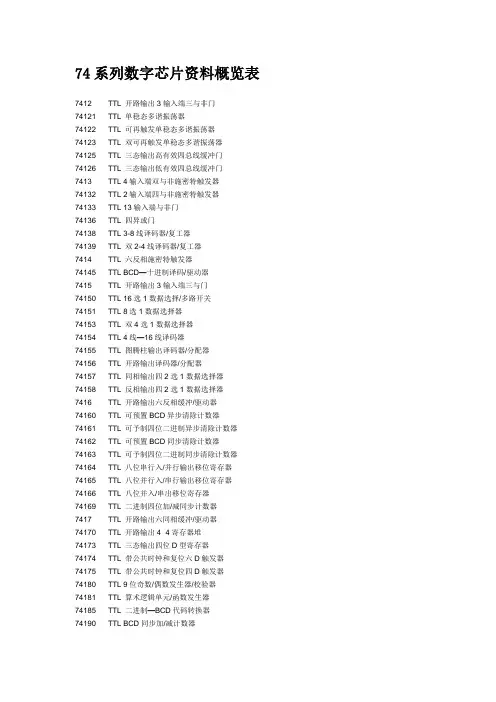

74门电路系列芯片资料图表
74系列数字芯片资料概览表
74系列数字芯片资料概览表7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D触发器74279 TTL 四图腾柱输出S-R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器。
74系列芯片功能略表
74系列芯片功能略表74HC01 2输入四与非门(oc)74HC02 2输入四或非门74HC03 2输入四与非门(oc)74HC04 六倒相器74HC05 六倒相器(oc)74HC06 六高压输出反相缓冲器/驱动器(oc,30v) 74HC07 六高压输出缓冲器/驱动器(oc,30v)74HC08 2输入四与门74HC09 2输入四与门(oc)74HC10 3输入三与非门74HC11 3输入三与门74HC12 3输入三与非门(oc)74HC13 4输入双与非门(斯密特触发)74HC14 六倒相器(斯密特触发)74HC15 3输入三与门(oc)74HC16 六高压输出反相缓冲器/驱动器(oc,15v) 74HC17 六高压输出缓冲器/驱动器(oc,15v)74HC18 4输入双与非门(斯密特触发)74HC19 六倒相器(斯密特触发)74HC20 4输入双与非门74HC21 4输入双与门74HC22 4输入双与非门(oc)74HC23 双可扩展的输入或非门74HC24 2输入四与非门(斯密特触发)74HC25 4输入双或非门(有选通)74HC26 2输入四高电平接口与非缓冲器(oc,15v) 74HC27 3输入三或非门74HC28 2输入四或非缓冲器74HC30 8输入与非门74HC31 延迟电路74HC32 2输入四或门74HC33 2输入四或非缓冲器(集电极开路输出) 74HC34 六缓冲器74HC35 六缓冲器(oc)74HC36 2输入四或非门(有选通)74HC37 2输入四与非缓冲器74HC38 2输入四或非缓冲器(集电极开路输出)74HC39 2输入四或非缓冲器(集电极开路输出)74HC40 4输入双与非缓冲器74HC41 bcd-十进制计数器74HC42 4线-10线译码器(bcd输入)74HC43 4线-10线译码器(余3码输入)74HC44 4线-10线译码器(余3葛莱码输入)74HC45 bcd-十进制译码器/驱动器74HC46 bcd-七段译码器/驱动器74HC47 bcd-七段译码器/驱动器74HC48 bcd-七段译码器/驱动器74HC49 bcd-七段译码器/驱动器(oc)74HC50 双二路2-2输入与或非门(一门可扩展)74HC51 双二路2-2输入与或非门74HC51 二路3-3输入,二路2-2输入与或非门74HC52 四路2-3-2-2输入与或门(可扩展)74HC53 四路2-2-2-2输入与或非门(可扩展)74HC53 四路2-2-3-2输入与或非门(可扩展)74HC54 四路2-2-2-2输入与或非门74HC54 四路2-3-3-2输入与或非门74HC54 四路2-2-3-2输入与或非门74HC55 二路4-4输入与或非门(可扩展)74HC60 双四输入与扩展74HC61 三3输入与扩展74HC62 四路2-3-3-2输入与或扩展器74HC63 六电流读出接口门74HC64 四路4-2-3-2输入与或非门74HC65 四路4-2-3-2输入与或非门(oc)74HC70 与门输入上升沿jk触发器74HC71 与输入r-s主从触发器74HC72 与门输入主从jk触发器74HC73 双j-k触发器(带清除端)74HC74 正沿触发双d型触发器(带预置端和清除端)74HC75 4位双稳锁存器74HC76 双j-k触发器(带预置端和清除端)74HC77 4位双稳态锁存器74HC78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74HC80 门控全加器74HC81 16位随机存取存储器74HC82 2位二进制全加器(快速进位)74HC83 4位二进制全加器(快速进位)74HC84 16位随机存取存储器74HC85 4位数字比较器74HC86 2输入四异或门74HC87 四位二进制原码/反码/oi单元74HC89 64位读/写存储器74HC90 十进制计数器74HC91 八位移位寄存器74HC92 12分频计数器(2分频和6分频)74HC93 4位二进制计数器74HC94 4位移位寄存器(异步)74HC95 4位移位寄存器(并行io)74HC96 5位移位寄存器74HC97 六位同步二进制比率乘法器74HC100 八位双稳锁存器74HC103 负沿触发双j-k主从触发器(带清除端)74HC106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74HC107 双j-k主从触发器(带清除端)74HC108 双j-k主从触发器(带预置,清除,时钟)74HC109 双j-k触发器(带置位,清除,正触发)74HC110 与门输入j-k主从触发器(带锁定)74HC111 双j-k主从触发器(带数据锁定)74HC112 负沿触发双j-k触发器(带预置端和清除端)74HC113 负沿触发双j-k触发器(带预置端)74HC114 双j-k触发器(带预置端,共清除端和时钟端) 74HC116 双四位锁存器74HC120 双脉冲同步器/驱动器74HC121 单稳态触发器(施密特触发)74HC122 可再触发单稳态多谐振荡器(带清除端)74HC123 可再触发双单稳多谐振荡器74HC125 四总线缓冲门(三态输出)74HC126 四总线缓冲门(三态输出)74HC128 2输入四或非线驱动器74HC131 3-8译码器74HC132 2输入四与非门(斯密特触发)74HC133 13输入端与非门74HC134 12输入端与门(三态输出)74HC135 四异或/异或非门74HC136 2输入四异或门(oc)74HC137 八选1锁存译码器/多路转换器74HC138 3-8线译码器/多路转换器74HC139 双2-4线译码器/多路转换器74HC140 双4输入与非线驱动器74HC141 bcd-十进制译码器/驱动器74HC142 计数器/锁存器/译码器/驱动器74HC145 4-10译码器/驱动器74HC147 10线-4线优先编码器74HC148 8线-3线八进制优先编码器74HC150 16选1数据选择器(反补输出)74HC151 8选1数据选择器(互补输出)74HC152 8选1数据选择器多路开关74HC153 双4选1数据选择器/多路选择器74HC154 4线-16线译码器74HC155 双2-4译码器/分配器(图腾柱输出)74HC156 双2-4译码器/分配器(集电极开路输出) 74HC157 四2选1数据选择器/多路选择器74HC158 四2选1数据选择器(反相输出)74HC160 可预置bcd计数器(异步清除)74HC161 可预置四位二进制计数器(并清除异步) 74HC162 可预置bcd计数器(异步清除)74HC163 可预置四位二进制计数器(并清除异步) 74HC164 8位并行输出串行移位寄存器74HC165 并行输入8位移位寄存器(补码输出) 74HC166 8位移位寄存器74HC167 同步十进制比率乘法器74HC168 4位加/减同步计数器(十进制)74HC169 同步二进制可逆计数器74HC170 4*4寄存器堆74HC171 四d触发器(带清除端)74HC172 16位寄存器堆74HC173 4位d型寄存器(带清除端)74HC174 六d触发器74HC175 四d触发器74HC176 十进制可预置计数器74HC177 2-8-16进制可预置计数器74HC178 四位通用移位寄存器74HC179 四位通用移位寄存器74HC180 九位奇偶产生/校验器74HC181 算术逻辑单元/功能发生器74HC182 先行进位发生器74HC183 双保留进位全加器74HC184 bcd-二进制转换器74HC185 二进制-bcd转换器74HC190 同步可逆计数器(bcd,二进制)74HC191 同步可逆计数器(bcd,二进制)74HC192 同步可逆计数器(bcd,二进制)74HC193 同步可逆计数器(bcd,二进制)74HC199 八位移位寄存器74HC210 2-5-10进制计数器74HC213 2-n-10可变进制计数器74HC221 双单稳触发器74HC230 八3态总线驱动器74HC231 八3态总线反向驱动器74HC240 八缓冲器/线驱动器/线接收器(反码三态输出) 74HC241 八缓冲器/线驱动器/线接收器(原码三态输出) 74HC242 八缓冲器/线驱动器/线接收器74HC243 4同相三态总线收发器74HC244 八缓冲器/线驱动器/线接收器74HC245 八双向总线收发器74HC246 4线-七段译码/驱动器(30v)74HC247 4线-七段译码/驱动器(15v)74HC248 4线-七段译码/驱动器74HC249 4线-七段译码/驱动器74HC251 8选1数据选择器(三态输出)74HC253 双四选1数据选择器(三态输出)74HC256 双四位可寻址锁存器74HC257 四2选1数据选择器(三态输出)74HC258 四2选1数据选择器(反码三态输出)74HC259 8为可寻址锁存器74HC260 双5输入或非门74HC261 4*2并行二进制乘法器74HC265 四互补输出元件74HC266 2输入四异或非门(oc)74HC270 2048位rom (512位四字节,oc)74HC271 2048位rom (256位八字节,oc)74HC273 八d触发器74HC274 4*4并行二进制乘法器74HC275 七位片式华莱士树乘法器74HC276 四jk触发器74HC278 四位可级联优先寄存器74HC279 四s-r锁存器74HC280 9位奇数/偶数奇偶发生器/较验器74HC28174HC283 4位二进制全加器74HC290 十进制计数器74HC291 32位可编程模74HC293 4位二进制计数器74HC294 16位可编程模74HC295 四位双向通用移位寄存器74HC298 四-2输入多路转换器(带选通)74HC299 八位通用移位寄存器(三态输出)74HC348 8-3线优先编码器(三态输出)74HC352 双四选1数据选择器/多路转换器74HC353 双4-1线数据选择器(三态输出)74HC354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC365 6总线驱动器74HC366 六反向三态缓冲器/线驱动器74HC367 六同向三态缓冲器/线驱动器74HC368 六反向三态缓冲器/线驱动器74HC373 八d锁存器74HC374 八d触发器(三态同相)74HC375 4位双稳态锁存器74HC377 带使能的八d触发器74HC378 六d触发器74HC379 四d触发器74HC381 算术逻辑单元/函数发生器74HC382 算术逻辑单元/函数发生器74HC384 8位*1位补码乘法器74HC385 四串行加法器/乘法器74HC386 2输入四异或门74HC390 双十进制计数器74HC391 双四位二进制计数器74HC395 4位通用移位寄存器74HC396 八位存储寄存器74HC398 四2输入端多路开关(双路输出)74HC399 四-2输入多路转换器(带选通)74HC422 单稳态触发器74HC423 双单稳态触发器74HC440 四3方向总线收发器,集电极开路74HC441 四3方向总线收发器,集电极开路74HC442 四3方向总线收发器,三态输出74HC443 四3方向总线收发器,三态输出74HC444 四3方向总线收发器,三态输出74HC445 bcd-十进制译码器/驱动器,三态输出74HC446 有方向控制的双总线收发器74HC448 四3方向总线收发器,三态输出74HC449 有方向控制的双总线收发器74HC465 八三态线缓冲器74HC466 八三态线反向缓冲器74HC467 八三态线缓冲器74HC468 八三态线反向缓冲器74HC490 双十进制计数器74HC540 八位三态总线缓冲器(反向)74HC541 八位三态总线缓冲器74HC589 有输入锁存的并入串出移位寄存器74HC590 带输出寄存器的8位二进制计数器74HC591 带输出寄存器的8位二进制计数器74HC592 带输出寄存器的8位二进制计数器74HC593 带输出寄存器的8位二进制计数器74HC594 带输出锁存的8位串入并出移位寄存器74HC595 8位输出锁存移位寄存器74HC596 带输出锁存的8位串入并出移位寄存器74HC597 8位输出锁存移位寄存器74HC598 带输入锁存的并入串出移位寄存器74HC599 带输出锁存的8位串入并出移位寄存器74HC604 双8位锁存器74HC605 双8位锁存器74HC606 双8位锁存器74HC607 双8位锁存器74HC620 8位三态总线发送接收器(反相)74HC621 8位总线收发器74HC622 8位总线收发器74HC623 8位总线收发器74HC640 反相总线收发器(三态输出)74HC641 同相8总线收发器,集电极开路74HC642 同相8总线收发器,集电极开路74HC643 8位三态总线发送接收器74HC644 真值反相8总线收发器,集电极开路74HC645 三态同相8总线收发器74HC646 八位总线收发器,寄存器74HC647 八位总线收发器,寄存器74HC648 八位总线收发器,寄存器74HC649 八位总线收发器,寄存器74HC651 三态反相8总线收发器74HC652 三态反相8总线收发器74HC653 反相8总线收发器,集电极开路74HC654 同相8总线收发器,集电极开路74HC668 4位同步加/减十进制计数器74HC669 带先行进位的4位同步二进制可逆计数器74HC670 4*4寄存器堆(三态)74HC671 带输出寄存的四位并入并出移位寄存器74HC672 带输出寄存的四位并入并出移位寄存器74HC673 16位并行输出存储器,16位串入串出移位寄存器74HC674 16位并行输入串行输出移位寄存器74HC681 4位并行二进制累加器74HC682 8位数值比较器(图腾柱输出)74HC683 8位数值比较器(集电极开路)74HC684 8位数值比较器(图腾柱输出)74HC685 8位数值比较器(集电极开路)74HC686 8位数值比较器(图腾柱输出)74HC687 8位数值比较器(集电极开路)74HC688 8位数字比较器(oc输出)74HC689 8位数字比较器74HC690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)74HC691 计数器/寄存器(带多转换,三态输出)74HC692 同步十进制计数器(带预置输入,同步清除)74HC693 计数器/寄存器(带多转换,三态输出)74HC696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除) 74HC697 计数器/寄存器(带多转换,三态输出)74HC698 计数器/寄存器(带多转换,三态输出)74HC699 计数器/寄存器(带多转换,三态输出)74HC716 可编程模n十进制计数器74HC718 可编程模n十进制计数器型号器件名称厂牌[数据表]SN7400四2输入端与非门TI[DATA]SN7401四2输入端与非门(OC)SN7402四2输入端或非门TI[DATA]SN7403四2输入端与非门(OC) TI[DA TA]SN7404六反相器TI[DA TA]SN7405六反相器(OC) TI[DA TA]SN7406六高压输出反相器(OC,30V) TI[DA TA]SN7407六高压输出缓冲,驱动器(OC,30V) TI[DA TA]SN7408四2输入端与门TI[DATA]SN7409四2输入端与门(OC) TI[DATA]SN7410三3输入端与非门TI[DATA]SN7412三3输入端与非门(OC) TI[DA TA]SN7413双4输入端与非门TI[DATA]SN7414六反相器TI[DA TA]SN7416六高压输出反相缓冲/驱动器TI[DA TA]SN7417六高压输出缓冲/驱动器(OC,15V) TI[DA TA]SN7420双4输入端与非门TI[DATA]SN7422双4输入端与非门(OC) TI[DA TA]SN7423 可扩展双4输入端或非门TI[DA TA]SN7425双4输入端或非门TI[DATA]SN7426四2输入端高压输出与非缓冲器TI[DA TA]SN7427 三3输入端或非门TI[DATA]SN7428四2输入端或非缓冲器TI[DA TA]SN7430 8输入端与非门TI[DA TA]SN7432四2输入端或门TI[DATA]SN7433 四2输入端或非缓冲器(OC) TI[DA TA]SN7437四2输入端与非缓冲器TI[DA TA]SN7438四2输入端与非缓冲器(OC) TI[DA TA]SN7439 四2输入端与非缓冲器(OC) TI[DA TA]SN7440双4输入端与非缓冲器TI[DA TA]SN7445 BCD-TO-十进制译码/驱动器TI[DA TA]SN7446A BCD-TO-七段译码/驱动器TI[DA TA]SN7447A BCD七段译码/驱动器TI[DA TA]SN7448 BCD七段译码/驱动器TI[DATA]SN7450 2路3-3输入,2路2-2输入与或非门TI[DA TA]SN7451 2路3-3输入,2路2-2输入与或非门TI[DA TA]SN7453 4路2-2-2-2输入与或非门TI[DA TA]SN7454 4路2-2-3-2输入与或非门TI[DA TA]SN7470 与门输入上升沿J-K型触发器TI[DA TA]SN7472与门输入主从J-K型触发器TI[DA TA]SN7473双J-K型触发器TI[DATA]SN7474双上升沿D型触发器TI[DATA]SN7475 双异或门TI[DA TA]SN7476双J-K型触发器TI[DATA]SN7485 4位数值比较器TI[DA TA]SN7486四二进制原码/反码,0/1单元TI[DA TA]SN7490A 异步十进制计数器TI[DA TA]SN7491A 8位移位寄存器TI[DATA]SN7492A ASYNCHRONOUS DIVIDE-BY-TWELVE COUNTERS TI[DA TA] SN7493A ASYNCHRONOUS 4-BIT BINARY COUNTERS TI[DATA]SN7494移位寄存器TI[DA TA]SN7495A 4位移位寄存器TI[DATA]SN7496 TI[DA TA]SN7497 6位同步二进制乘法器TI[DA TA]SN74107 双主-从J-K触发器TI[DATA]SN74109 双J-K触发器TI[DA TA]SN74111 双主-从J-K触发器TI[DA TA]SN74116双4位锁存器TI[DA TA]SN74120 双脉冲同步驱动器TI[DA TA]SN74121 MONOSTABLE MULTIVIBRA TOR TI[DATA]SN74122 RETRIGGERABLE MONOSTABLE MULTIVIBRATOR TI[DA TA] SN74123 可重触发双稳态触发器TI[DA TA]SN74125 四总线缓冲器TI[DA TA]SN74126 四总线缓冲器TI[DA TA]SN74128 50 OHM LINE DRIVERS TI[DA TA]SN74130 可再触发单稳态振荡器TI[DA TA]SN74132 四2输入端与非门TI[DA TA]SN74136 QUAD 2-INPUT EXCLUSIVE-OR GA TES TI[DATA]SN74143 4计数，七段LED 驱动器TI[DA TA]SN74145 BCD七段译码驱动器TI[DA TA]SN74147 10线-4线优先编码器TI[DA TA]SN74148 8线-3线优先编码器TI[DATA]SN74150 16选1数据选择器TI[DA TA]SN74151A 8选1数据选择器TI[DA TA]SN74153双4选1数据选择器TI[DA TA]SN74154 4线-16线译码器TI[DATA]SN74155双2线-4线译码器TI[DA TA]SN74156 双2线-4线译码器OC TI[DA TA]SN74157四2选1数据选择器TI[DA TA]SN74159 4线-16线译码器(OC) TI[DA TA]SN74160 十进制同步计数器TI[DA TA]SN74161 4位二进制同步计数器TI[DA TA]SN74162 十进制同步计数器TI[DA TA]SN74163 4位二进制同步计数器TI[DA TA]SN74164 8位移位寄存器TI[DATA]SN74165 8位移位寄存器TI[DATA]SN74166 8位移位寄存器TI[DATA]SN74167 SYNCHRONOUS DECADE RATE MULTIPLIERSN74170 4-BY-4 REGISTER FILES TI[DA TA]SN74172 16-BIT MULTIPLE-PORT REGISTER FILE TI[DA TA] SN74173 QUAD D-TYPE REGISTERS TI[DA TA]SN74174 六上升沿D型发器TI[DA TA]SN74175 四上升沿D型触发器TI[DA TA]SN74176 35-MHZ BINARY COUNTERS/LATCHES TI[DATA] SN74177 35-MHZ BINARY COUNTERS/LATCHES TI[DATA] SN74178 PARALLEL-ACCESS SHIFT REGISTERS TI[DATA] SN74180 TI[DA TA]SN74190 十进制加/减计数器TI[DATA]SN74191 4位二进制加/减计数器TI[DA TA]SN74192十进制加/减计数器(双时钟)SN74193 4位二进制加/减计数器(双时钟)SN74194 4位双向移位寄存器TI[DATA]SN74195移位寄存器TI[DA TA]SN74196异步十进制计数器TI[DA TA]SN74197异步二进制计数器TI[DA TA]SN74198双向移位寄存器TI[DATA]SN74199 移位寄存器TI[DA TA]SN74221 双单稳态触器TI[DA TA]SN74246 BCD7段译码/驱动器TI[DATA]SN74247 4线-7段译码/高压输出驱动器TI[DA TA]SN74248 4线-7段译码/驱动器TI[DATA]SN74251 8选1数据选择器TI[DATA]SN74259 8位可寻址锁存器TI[DATA]SN74265 TI[DA TA]SN74273八D触发器(公共时钟,单边输出) TI[DA TA]SN74276 QUADRUPLE J-K FLIP-FLOPSSN74278 4-BIT CASCADABLE PRIORITY REGISTERSSN74279 QUAD/S-/R LA TCHES TI[DA TA]SN74283 4位二进制超前位全加器SN74284 二进制乘法器SN74290异步十进制计数器TI[DA TA]SN74293异步二进制计数器TI[DA TA]SN74298 QUAD 2-LINE TO 1-LINE MULTIPLEXERS TI[DA TA] SN74365A 六总线驱动器TI[DATA]SN74366A 六反相总线驱动器TI[DATA]SN74367A 六总线驱动器TI[DATA]SN74368A 六反相总线驱动器TI[DATA]SN74376 QUADRUPLE J-K FLIP-FLOPSSN74390双十进制计数器TI[DATA]SN74393双4位二进制计数器TI[DA TA]SN74LS00四2输入端与非门TI[DATA]SN74LS01四2输入端与非门(OC)SN74LS02四2输入端或非门TI[DATA]SN74LS03四2输入端与非门(OC) TI[DA TA]SN74LS04六反相器TI[DA TA]SN74LS05六反相器(OC) TI[DATA]SN74LS06六高压输出反相器(OC,30V)SN74LS07六高压输出缓冲,驱动器(OC,30V)SN74LS08四2输入端与门TI[DA TA]SN74LS09四2输入端与门(OC) TI[DA TA]SN74LS10三3输入端与非门TI[DATA]SN74LS11三3输入端与门SN74LS12三3输入端与非门(OC) TI[DA TA]SN74LS13双4输入端与非门TI[DATA]SN74LS14六反相器TI[DA TA]SN74LS15三3输入端与门(OC)SN74LS16 六高压输出反相器(OC)SN74LS17六高压输出缓冲,驱动器(OC)SN74LS19A HEX SCHMITT-TRIGGER INVERTERSSN74LS20双4输入端与非门TI[DATA]SN74LS21双4输入端与门SN74LS22 双4输入端与非门(OC) TI[DA TA]SN74LS24A 施密特与非门/变换器SN74LS26四2输入端高压输出与非缓冲器TI[DA TA]SN74LS27三3输入端或非门TI[DATA]SN74LS28四2输入端或非缓冲器TI[DA TA]SN74LS30 8输入端与非门TI[DATA]SN74LS31 HEX GENERATING DELAY LINE SSN74LS32四2输入端或门TI[DA TA]SN74LS33 QUAD 2-INPUT POSITIVE-NOR BUFFERS TI[DA TA]SN74LS37 QUAD 2-INPUT POSITIVE-NAND BUFFERS TI[DATA]SN74LS38 QUAD 2-INPUT POSITIVE-NAND BUFFERS TI[DATA]SN74LS40 双4输入端与非缓冲器TI[DA TA]SN74LS42 4线-10线译码器SN74LS47 BCD七段译码,驱动器TI[DA TA]SN74LS48 BCD-TO-SEVEN-SEGMENT DECODERS/DRIVERS TI[DA TA] SN74LS49 BCD-TO-SEVEN-SEGMENT DECODERS/DRIVERS TI[DA TA] SN74LS51 2路3-3输入,2路2-2输入与或非门TI[DA TA]SN74LS54 4路2-3-3-2输入与或非门TI[DA TA]SN74LS55 2路4-4输入与或非门SN74LS56 FREQUENCY DIVIDERSSN74LS57 FREQUENCY DIVIDERSSN74LS68 DUAL 4-BIT DECADE OR BINARY COUNTERSSN74LS69 DUAL 4-BIT DECADE OR BINARY COUNTERSSN74LS73A DUAL J-K FLIP-FLOPS WITH CLEAR TI[DA TA]SN74LS74A双上升沿D型触发器TI[DA TA]SN74LS75 QUAD BISTABLE LATCHES TI[DA TA]SN74LS76A单D型触发器TI[DA TA]SN74LS78A 双D型触发器SN74LS85 4位数值比较器TI[DATA]SN74LS86A四二进制原码/反码,0/1单元TI[DA TA]SN74LS90 DECADE COUNTER TI[DA TA]SN74LS91 8位移位寄存器TI[DATA]SN74LS92 DIVIDE-BY-TWELVE DECADE COUNTER TI[DATA]SN74LS93 4-BIT BINARY COUNTERS TI[DATA]SN74LS95B 4位移位寄存器TI[DA TA]SN74LS96四2输入端与非门TI[DATA]SN74LS107A 双J-K触发器TI[DA TA]SN74LS109A 4位移位寄存器TI[DATA]SN74LS112A 双下降沿J-K触发器SN74LS114A 双J-K触发器SN74LS122 RETRIGGERABLE MONOSTABLE MULTIVIBRATOR TI[DATA] SN74LS123 可重触发双稳态触发器TI[DA TA]SN74LS125A 四总线缓冲器TI[DA TA]SN74LS126A 四总线缓冲器T。
常用门电路74系列芯片
74ls00 2输入四与非门74ls01 2输入四与非门 (oc74ls02 2输入四或非门74ls03 2输入四与非门 (oc74ls04 六倒相器74ls05 六倒相器 (oc74ls06 六高压输出反相缓冲器 /驱动器 (oc,30v 74ls07 六高压输出缓冲器 /驱动器 (oc,30v 74ls08 2输入四与门74ls09 2输入四与门 (oc74ls10 3输入三与非门74ls11 3输入三与门74ls12 3输入三与非门 (oc74ls13 4输入双与非门 (斯密特触发74ls14 六倒相器 (斯密特触发74ls15 3输入三与门 (oc74ls16 六高压输出反相缓冲器 /驱动器 (oc,15v 74ls17 六高压输出缓冲器 /驱动器 (oc,15v 74ls18 4输入双与非门 (斯密特触发74ls19 六倒相器 (斯密特触发74ls20 4输入双与非门74ls21 4输入双与门74ls22 4输入双与非门 (oc74ls23 双可扩展的输入或非门74ls24 2输入四与非门 (斯密特触发74ls25 4输入双或非门 (有选通74ls26 2输入四高电平接口与非缓冲器 (oc,15v 74ls27 3输入三或非门74ls28 2输入四或非缓冲器74ls30 8输入与非门74ls31 延迟电路74ls32 2输入四或门74ls33 2输入四或非缓冲器 (集电极开路输出 74ls34 六缓冲器74ls35 六缓冲器 (oc74ls36 2输入四或非门 (有选通74ls37 2输入四与非缓冲器74ls38 2输入四或非缓冲器 (集电极开路输出 74ls39 2输入四或非缓冲器 (集电极开路输出 74ls40 4输入双与非缓冲器74ls41 bcd-十进制计数器74ls42 4线 -10线译码器 (bcd输入74ls43 4线 -10线译码器 (余 3码输入74ls44 4线 -10线译码器 (余 3莱码输入74ls45 bcd-十进制译码器 /驱动器74ls46 bcd-七段译码器 /驱动器74ls47 bcd-七段译码器 /驱动器74ls48 bcd-七段译码器 /驱动器74ls49 bcd-七段译码器 /驱动器 (oc74ls50 双二路 2-2输入与或非门 (一门可扩展74ls51 双二路 2-2输入与或非门74ls51 二路 3-3输入 , 二路 2-2输入与或非门74ls52 四路 2-3-2-2输入与或门 (可扩展74ls53 四路 2-2-2-2输入与或非门 (可扩展74ls53 四路 2-2-3-2输入与或非门 (可扩展74ls54 四路 2-2-2-2输入与或非门74ls54 四路 2-3-3-2输入与或非门74ls54 四路 2-2-3-2输入与或非门74ls55 二路 4-4输入与或非门 (可扩展74ls60 双四输入与扩展74ls61 三 3输入与扩展74ls62 四路 2-3-3-2输入与或扩展器74ls63 六电流读出接口门74ls64 四路 4-2-3-2输入与或非门74ls65 四路 4-2-3-2输入与或非门 (oc74ls70 与门输入上升沿 jk 触发器74ls71 与输入 r-s 主从触发器74ls72 与门输入主从 jk 触发器74ls73 双 j-k 触发器 (带清除端74ls74 正沿触发双 d 型触发器 (带预置端和清除端 74ls75 4位双稳锁存器74ls76 双 j-k 触发器 (带预置端和清除端74ls77 4位双稳态锁存器74ls78 双 j-k 触发器 (带预置端 , 公共清除端和公共时钟端 74ls80 门控全加器74ls81 16位随机存取存储器74ls82 2位二进制全加器 (快速进位74ls83 4位二进制全加器 (快速进位74ls84 16位随机存取存储器74ls85 4位数字比较器74ls86 2输入四异或门74ls87 四位二进制原码 /反码 /oi单元74ls89 64位读 /写存储器74ls90 十进制计数器74ls91 八位移位寄存器74ls92 12分频计数器 (2分频和 6分频74ls93 4位二进制计数器74ls94 4位移位寄存器 (异步74ls95 4位移位寄存器 (并行 io74ls96 5位移位寄存器74ls97 六位同步二进制比率乘法器74ls100 八位双稳锁存器74ls103 负沿触发双 j-k 主从触发器 (带清除端 74ls106 负沿触发双 j-k 主从触发器 (带预置 , 清除 , 时钟 74ls107 双 j-k 主从触发器 (带清除端74ls108 双 j-k 主从触发器 (带预置 , 清除 , 时钟74ls109 双 j-k 触发器 (带置位 , 清除 , 正触发74ls110 与门输入 j-k 主从触发器 (带锁定74ls111 双 j-k 主从触发器 (带数据锁定74ls112 负沿触发双 j-k 触发器 (带预置端和清除端 74ls113 负沿触发双 j-k 触发器 (带预置端74ls114 双 j-k 触发器 (带预置端 , 共清除端和时钟端 74ls116 双四位锁存器74ls120 双脉冲同步器 /驱动器74ls121 单稳态触发器 (施密特触发74ls122 可再触发单稳态多谐振荡器 (带清除端 74ls123 可再触发双单稳多谐振荡器74ls125 四总线缓冲门 (三态输出74ls126 四总线缓冲门 (三态输出74ls128 2输入四或非线驱动器74ls131 3-8译码器74ls132 2输入四与非门 (斯密特触发74ls133 13输入端与非门74ls134 12输入端与门 (三态输出74ls135 四异或 /异或非门74ls136 2输入四异或门 (oc74ls137 八选 1锁存译码器 /多路转换器74ls138 3-8线译码器 /多路转换器74ls139 双 2-4线译码器 /多路转换器74ls140 双 4输入与非线驱动器74ls141 bcd-十进制译码器 /驱动器74ls142 计数器 /锁存器 /译码器 /驱动器74ls145 4-10译码器 /驱动器74ls147 10线 -4线优先编码器74ls148 8线 -3线八进制优先编码器74ls150 16选 1数据选择器 (反补输出74ls151 8选 1数据选择器 (互补输出74ls152 8选 1数据选择器多路开关74ls153 双 4选 1数据选择器 /多路选择器74ls154 4线 -16线译码器74ls155 双 2-4译码器 /分配器 (图腾柱输出74ls156 双 2-4译码器 /分配器 (集电极开路输出 74ls157 四 2选 1数据选择器 /多路选择器 74ls158 四 2选 1数据选择器 (反相输出 74ls160 可预置 bcd 计数器 (异步清除74ls161 可预置四位二进制计数器 (并清除异步 74ls162 可预置 bcd 计数器 (异步清除74ls163 可预置四位二进制计数器 (并清除异步 74ls164 8位并行输出串行移位寄存器74ls165 并行输入 8位移位寄存器 (补码输出 74ls166 8位移位寄存器74ls167 同步十进制比率乘法器74ls168 4位加 /减同步计数器 (十进制74ls169 同步二进制可逆计数器74ls170 4*4寄存器堆74ls171 四 d 触发器 (带清除端74ls172 16位寄存器堆74ls173 4位 d 型寄存器 (带清除端74ls174 六 d 触发器74ls175 四 d 触发器74ls176 十进制可预置计数器74ls177 2-8-16进制可预置计数器74ls178 四位通用移位寄存器74ls179 四位通用移位寄存器74ls180 九位奇偶产生 /校验器74ls181 算术逻辑单元 /功能发生器74ls182 先行进位发生器74ls183 双保留进位全加器74ls184 bcd-二进制转换器74ls185 二进制 -bcd 转换器74ls190 同步可逆计数器 (bcd,二进制74ls191 同步可逆计数器 (bcd,二进制74ls192 同步可逆计数器 (bcd,二进制74ls193 同步可逆计数器 (bcd,二进制74ls194 四位双向通用移位寄存器74ls195 四位通用移位寄存器74ls196 可预置计数器 /锁存器74ls197 可预置计数器 /锁存器 (二进制74ls198 八位双向移位寄存器74ls199 八位移位寄存器74ls210 2-5-10进制计数器74ls213 2-n-10可变进制计数器74ls221 双单稳触发器74ls230 八 3态总线驱动器74ls231 八 3态总线反向驱动器74ls240 八缓冲器 /线驱动器 /线接收器 (反码三态输出74ls241 八缓冲器 /线驱动器 /线接收器 (原码三态输出74ls242 八缓冲器 /线驱动器 /线接收器74ls243 4同相三态总线收发器74ls244 八缓冲器 /线驱动器 /线接收器74ls245 八双向总线收发器74ls246 4线 -七段译码 /驱动器 (30v74ls247 4线 -七段译码 /驱动器 (15v74ls248 4线 -七段译码 /驱动器74ls249 4线 -七段译码 /驱动器74ls251 8选 1数据选择器 (三态输出74ls253 双四选 1数据选择器 (三态输出74ls256 双四位可寻址锁存器74ls257 四 2选 1数据选择器 (三态输出74ls258 四 2选 1数据选择器 (反码三态输出74ls259 8为可寻址锁存器74ls260 双 5输入或非门74ls261 4*2并行二进制乘法器74ls265 四互补输出元件74ls266 2输入四异或非门 (oc74ls270 2048位 rom (512位四字节 ,oc74ls271 2048位 rom (256位八字节 ,oc74ls273 八 d 触发器74ls274 4*4并行二进制乘法器74ls275 七位片式华莱士树乘法器74ls276 四 jk 触发器74ls278 四位可级联优先寄存器74ls279 四 s-r 锁存器74ls280 9位奇数 /偶数奇偶发生器 /较验器74ls28174ls283 4位二进制全加器74ls290 十进制计数器74ls291 32位可编程模74ls293 4位二进制计数器74ls294 16位可编程模74ls295 四位双向通用移位寄存器74ls298 四 -2输入多路转换器 (带选通74ls299 八位通用移位寄存器 (三态输出74ls348 8-3线优先编码器 (三态输出74ls352 双四选 1数据选择器 /多路转换器74ls353 双 4-1线数据选择器 (三态输出74ls354 8输入端多路转换器 /数据选择器 /寄存器 , 三态补码输出 74ls355 8输入端多路转换器 /数据选择器 /寄存器 , 三态补码输出 74ls356 8输入端多路转换器 /数据选择器 /寄存器 , 三态补码输出74ls357 8输入端多路转换器 /数据选择器 /寄存器 , 三态补码输出 74ls365 6总线驱动器74ls366 六反向三态缓冲器 /线驱动器74ls367 六同向三态缓冲器 /线驱动器74ls368 六反向三态缓冲器 /线驱动器74ls373 八 d 锁存器74ls374 八 d 触发器 (三态同相74ls375 4位双稳态锁存器74ls377 带使能的八 d 触发器74ls378 六 d 触发器74ls379 四 d 触发器74ls381 算术逻辑单元 /函数发生器74ls382 算术逻辑单元 /函数发生器74ls384 8位 *1位补码乘法器74ls385 四串行加法器 /乘法器74ls386 2输入四异或门74ls390 双十进制计数器74ls391 双四位二进制计数器74ls395 4位通用移位寄存器74ls396 八位存储寄存器74ls398 四 2输入端多路开关 (双路输出74ls399 四 -2输入多路转换器 (带选通74ls422 单稳态触发器74ls423 双单稳态触发器74ls440 四 3方向总线收发器 , 集电极开路74ls441 四 3方向总线收发器 , 集电极开路74ls442 四 3方向总线收发器 , 三态输出74ls443 四 3方向总线收发器 , 三态输出74ls444 四 3方向总线收发器 , 三态输出74ls445 bcd-十进制译码器 /驱动器 , 三态输出74ls446 有方向控制的双总线收发器74ls448 四 3方向总线收发器 , 三态输出74ls449 有方向控制的双总线收发器74ls465 八三态线缓冲器74ls466 八三态线反向缓冲器74ls467 八三态线缓冲器74ls468 八三态线反向缓冲器74ls490 双十进制计数器74ls540 八位三态总线缓冲器 (反向74ls541 八位三态总线缓冲器74ls589 有输入锁存的并入串出移位寄存器74ls590 带输出寄存器的 8位二进制计数器74ls591 带输出寄存器的 8位二进制计数器74ls592 带输出寄存器的 8位二进制计数器74ls593 带输出寄存器的 8位二进制计数器74ls594 带输出锁存的 8位串入并出移位寄存器 74ls595 8位输出锁存移位寄存器74ls596 带输出锁存的 8位串入并出移位寄存器 74ls597 8位输出锁存移位寄存器74ls598 带输入锁存的并入串出移位寄存器74ls599 带输出锁存的 8位串入并出移位寄存器 74ls604 双 8位锁存器74ls605 双 8位锁存器74ls606 双 8位锁存器74ls607 双 8位锁存器74ls620 8位三态总线发送接收器 (反相74ls621 8位总线收发器74ls622 8位总线收发器74ls623 8位总线收发器74ls640 反相总线收发器 (三态输出74ls641 同相 8总线收发器 , 集电极开路74ls642 同相 8总线收发器 , 集电极开路74ls643 8位三态总线发送接收器74ls644 真值反相 8总线收发器 , 集电极开路74ls645 三态同相 8总线收发器74ls646 八位总线收发器 , 寄存器74ls647 八位总线收发器 , 寄存器74ls648 八位总线收发器 , 寄存器74ls649 八位总线收发器 , 寄存器74ls651 三态反相 8总线收发器74ls652 三态反相 8总线收发器74ls653 反相 8总线收发器 , 集电极开路74ls654 同相 8总线收发器 , 集电极开路74ls668 4位同步加 /减十进制计数器74ls669 带先行进位的 4位同步二进制可逆计数器 74ls670 4*4寄存器堆 (三态74ls671 带输出寄存的四位并入并出移位寄存器 74ls672 带输出寄存的四位并入并出移位寄存器 74ls673 16位并行输出存储器 ,16位串入串出移位寄存器74ls674 16位并行输入串行输出移位寄存器74ls681 4位并行二进制累加器74ls682 8位数值比较器 (图腾柱输出74ls683 8位数值比较器 (集电极开路74ls684 8位数值比较器 (图腾柱输出74ls685 8位数值比较器 (集电极开路74ls686 8位数值比较器 (图腾柱输出74ls687 8位数值比较器 (集电极开路74ls688 8位数字比较器 (oc输出74ls689 8位数字比较器74ls690 同步十进制计数器 /寄存器 (带数选 , 三态输出 , 直接清除 74ls691 计数器 /寄存器 (带多转换 , 三态输出74ls692 同步十进制计数器 (带预置输入 , 同步清除74ls693 计数器 /寄存器 (带多转换 , 三态输出74ls696 同步加 /减十进制计数器 /寄存器 (带数选 , 三态输出 , 直接清除 74ls697 计数器 /寄存器 (带多转换 , 三态输出74ls698 计数器 /寄存器 (带多转换 , 三态输出74ls699 计数器 /寄存器 (带多转换 , 三态输出74ls716 可编程模 n 十进制计数器74ls718 可编程模 n 十进制计数器CD4001 4二输入或非门CD4002 双 4输入或非门CD4006 18位静态移位寄存器CD4007 双互补对加反相器CD4009 六缓冲器 /转换-倒相CD4010 六缓冲器 /转换-正相CD4011 四 2输入与非门CD4012 双 4输入与非门CD4013 置 /复位双 D 型触发器CD4014 8位静态同步移位寄存CD4015 双 4位静态移位寄存器CD4016 四双向模拟数字开关CD4017 10译码输出十进制计数器CD4018 可预置 1/N计数器CD4019 四与或选择门CD4020 14位二进制计数器CD4021 8位静态移位寄存器CD4022 8译码输出 8进制计数器CD4023 三 3输入与非门CD4024 7位二进制脉冲计数器CD4025 三 3输入与非门CD4026 十进制 /7段译码 /驱动CD4027 置位 /复位主从触发器CD4028 BCD十进制译码器CD4029 4位可预置可逆计数器CD4030 四异或门CD4031 64位静态移位寄存器CD4032 三串行加法器CD4033 十进制计数器 /7段显示CD4034 8位静态移位寄存器CD4035 4位并入 /并出移位寄存器CD4038 3位串行加法器CD4040 12位二进制计数器 CD4041 四原码 /补码缓冲器 CD4042 四时钟 D 型锁存器 CD4043 四或非 R/S锁存器 CD4044 四与非 R/S锁存器 CD4046 锁相环CD4047 单非稳态多谐振荡器 CD4048 可扩充八输入门 CD4049 六反相缓冲 /转换器 CD4050 六正相缓冲 /转换器 CD4051 单 8通道多路转换 /分配 CD4052 双 4通道多路转换 /分配 CD4053 三 2通道多路转换 /分配 CD4056 7段液晶显示译码 /驱动CD4060 二进制计数 /分频 /振荡 CD4063 四位数值比较器 CD4066 四双相模拟开管CD4067 16选 1模拟开关 CD4068 8输入端与非 /与门 CD4069 六反相器CD4070 四异或门CD4071 四 2输入或门CD4072 双四输入或门CD4073 三 3输入与门CD4075 三 3输入与门CD4076 4位 D 型寄存器CD4077 四异或非门CD4078 八输入或 /或非门 CD4081 四输入与门CD4082 双 4输入与门CD4085 双 2组 2输入与或非门 CD4086 可扩展 2输入与或非门 CD4093 四与非斯密特触发器 CD4094 8位移位 /贮存总线寄存 CD4096 3输入 J -K 触发器 CD4098 双单稳态触发器 CD4099 8位可寻址锁存器 CD40103 同步可预置减法器 CD40106 六斯密特触发器 CD40107 双 2输入与非缓冲 /驱动 CD40110 计数 /译码 /锁存 /驱动CD40174 6D触发器CD40175 4D触发器CD40192 BCD可预置可逆计数器CD40193 二进制可预置可逆计数器CD40194 4位双相移位寄存器1、 LS 是低功耗肖特基, HC 是高速 S 。
74系列芯片功能表汇总
74系列芯片功能表汇总74系列标准数字电路功能表——中文资料名称类别功能7400 TTL 2输入端四与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 2输入端四或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门74107 TTL 带清除主从双J-K触发器74109 TTL 带预置清除正触发双J-K触发器7411 TTL 3输入端3与门74112 TTL 带预置清除负触发双J-K触发器7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D触发器74279 TTL 四图腾柱输出S-R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器7449174498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器常用74系列标准数字电路的中文名称资料器件代号器件名称74 74LS 74HC00 四2输入端与非门√√√01 四2输入端与非门(OC) √√02 四2输入端或非门√√√03 四2输入端与非门(OC) √√04 六反相器√√√05 六反相器(OC) √√06 六高压输出反相器(OC,30V) √√07 六高压输出缓冲,驱动器(OC,30V) √√√08 四2输入端与门√√√09 四2输入端与门(OC) √√√10 三3输入端与非门√√√11 三3输入端与门√√12 三3输入端与非门(OC) √√√13 双4输入端与非门√√√14 六反相器√√√15 三3输入端与门√√16 六高压输出反相器(OC,15V) √17 六高压输出缓冲,驱动器(OC,15V) √20 双4输入端与非门√√√21 双4输入端与门√√√22 双4输入端与非门(OC) √√25 双4输入端或非门(有选通端) √√√26 四2输入端高压输出与非缓冲器√√√27 三3输入端或非门√√√28 四2输入端或非缓冲器√√√30 8输入端与非门√√√32 四2输入端或门√√√33 四2输入端或非缓冲器(OC) √√37 四2输入端与非缓冲器√√38 四2输入端与非缓冲器(OC) √√40 双4输入端与非缓冲器√√√42 4线-10线译码器(BCD输入) √√43 4线-10线译码器(余3码输入) √44 4线-10线译码器(余3葛莱码输入) √48 4线-7段译码器√49 4线-7段译码器√50 双2路2-2输入与或非门√√√√√√51 2路3-3输入,2路2-2输入与或非门52 4路2-3-2-2输入与或门√53 4路2-2-2-2输入与或非门√54 4路2-3-3-2输入与或非门√√55 2路4-4输入与或非门√60 双4输入与扩展器√√61 三3输入与扩展器√62 4路2-3-3-2输入与或扩展器√64 4路4-2-3-2输入与或非门√65 4路4-2-3-2输入与或非门(OC) √70 与门输入J-K触发器√71 与或门输入J-K触发器√72 与门输入J-K触发器√74 双上升沿D型触发器√√78 双D型触发器√√85 四位数值比较器√86 四2输入端异或门√√√87 4位二进制原码/反码√95 4位移位寄存器√101 与或门输入J-K触发器√102 与门输入J-K触发器√107 双主-从J-K触发器√108 双主-从J-K触发器√109 双主-从J-K触发器√110 与门输入J-K触发器√111 双主-从J-K触发器√√112 双下降沿J-K触发器√。
74LS系列芯片引脚图资料大全
└┬—┬—┬—┬—┬—┬—┬┘
1A 1B 1Y 2A 2B 2Y GND
Vcc 4Y 4B 4A 3Y 3B 3A ┌┴—┴—┴—┴—┴—┴—┴┐ 2 输入四或非门 74LS02
│14 13 12 11 10 9 8│ ___
）
│ Y = A+B
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
74 系列芯片引脚图资料大全
反相器 驱动器
LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245
与门 与非门
LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38
或门 或非门 与或非门 LS02 LS32 LS51 LS64 LS65
1Y 1A 1B 2Y 2A 2B GND
Vcc 2Y 2B 2A 2D 2E 1F ┌┴—┴—┴—┴—┴—┴—┴┐ 双与或非门 74S51
│14 13 12 11 10 9 8│ _____
）
│ 2Y = AB+DE
│ 1 2 3 4 5 6 7│ _______
└┬—┬—┬—┬—┬—┬—┬┘ 1Y = ABC+DEF
异或门 比较器
LS86
译码器
LS138 LS139
寄存器
LS74 LS175 LS373
反相器:
Vcc 6A 6Y 5A 5Y 4A 4Y 六非门 74LS04 ┌┴—┴—┴—┴—┴—┴—┴┐ 六非门(OC 门) 74LS05 _ │14 13 12 11 10 9 8 │ 六非门(OC 高压输出) 74LS06
└┬—┬—┬—┬—┬—┬—┬┘
1A 1Y 2A 2Y 3A 3Y GND
74系列芯片功能表
√
02
四2输入端或非门
√
√
√
03
四2输入端与非门(OC)
√
√
04
六反相器
√
√
√
05
六反相器(OC)
√
√
06
六高压输出反相器(OC,30V)
√
√
07
六高压输出缓冲,驱动器(OC,30V)
√
√
√
08
四2输入端与门
√
√
√
09
四2输入端与门(OC)
√
√
√
10
三3输入端与非门
√
√
√
11
三3输入端与门
√
√
12
74256
TTL
双四位可寻址锁存器
74257
TTL
三态原码四2选1数据选择器/复工器
74258
TTL
三态反码四2选1数据选择器/复工器
74259
TTL
八位可寻址锁存器/3-8线译码器
7426
TTL
2输入端高压接口四与非门
74260
TTL
5输入端双或非门
74266
TTL
2输入端四异或非门
7427
TTL
74365
TTL
门使能输入三态输出六同相线驱动器
74366
TTL
门使能输入三态输出六反相线驱动器
74367
TTL
4/2线使能输入三态六同相线驱动器
74368
TTL
4/2线使能输入三态六反相线驱动器
7437
TTL
开路输出2输入端四与非缓冲器
74373
TTL
三态同相八D锁存器
74及其他系列芯片引脚图资料大全
一：分类74ls00 2输入四与非门74ls01 2输入四与非门 (oc)74ls02 2输入四或非门74ls03 2输入四与非门 (oc)74ls04 六倒相器74ls05 六倒相器(oc)74ls06 六高压输出反相缓冲器/驱动器(oc,30v) 74ls07 六高压输出缓冲器/驱动器(oc,30v)74ls08 2输入四与门74ls09 2输入四与门(oc)74ls10 3输入三与非门74ls11 3输入三与门74ls12 3输入三与非门 (oc)74ls13 4输入双与非门 (斯密特触发)74ls14 六倒相器(斯密特触发)74ls15 3输入三与门 (oc)74ls16 六高压输出反相缓冲器/驱动器(oc,15v) 74ls17 六高压输出缓冲器/驱动器(oc,15v)74ls18 4输入双与非门 (斯密特触发)74ls19 六倒相器(斯密特触发)74ls20 4输入双与非门74ls21 4输入双与门74ls22 4输入双与非门(oc)74ls23 双可扩展的输入或非门74ls24 2输入四与非门(斯密特触发)74ls25 4输入双或非门(有选通)74ls26 2输入四高电平接口与非缓冲器(oc,15v) 74ls27 3输入三或非门74ls28 2输入四或非缓冲器74ls30 8输入与非门74ls31 延迟电路74ls32 2输入四或门74ls33 2输入四或非缓冲器(集电极开路输出) 74ls34 六缓冲器74ls35 六缓冲器(oc)74ls36 2输入四或非门(有选通)74ls37 2输入四与非缓冲器74ls38 2输入四或非缓冲器(集电极开路输出74ls39 2输入四或非缓冲器(集电极开路输出)74ls40 4输入双与非缓冲器74ls41 bcd-十进制计数器74ls42 4线-10线译码器(bcd输入)74ls43 4线-10线译码器(余3码输入)74ls44 4线-10线译码器(余3葛莱码输入)74ls45 bcd-十进制译码器/驱动器74ls46 bcd-七段译码器/驱动器74ls47 bcd-七段译码器/驱动器74ls48 bcd-七段译码器/驱动器74ls49 bcd-七段译码器/驱动器(oc)74ls50 双二路2-2输入与或非门(一门可扩展)74ls51 双二路2-2输入与或非门74ls51 二路3-3输入,二路2-2输入与或非门74ls52 四路2-3-2-2输入与或门(可扩展)74ls53 四路2-2-2-2输入与或非门(可扩展)74ls53 四路2-2-3-2输入与或非门(可扩展)74ls54 四路2-2-2-2输入与或非门74ls54 四路2-3-3-2输入与或非门74ls54 四路2-2-3-2输入与或非门74ls55 二路4-4输入与或非门(可扩展)74ls60 双四输入与扩展74ls61 三3输入与扩展74ls62 四路2-3-3-2输入与或扩展器74ls63 六电流读出接口门74ls64 四路4-2-3-2输入与或非门74ls65 四路4-2-3-2输入与或非门(oc)74ls70 与门输入上升沿jk触发器74ls71 与输入r-s主从触发器74ls72 与门输入主从jk触发器74ls73 双j-k触发器(带清除端)74ls74 正沿触发双d型触发器(带预置端和清除端) 74ls75 4位双稳锁存器74ls76 双j-k触发器(带预置端和清除端)74ls77 4位双稳态锁存器74ls78 双j-k触发器(带预置端,公共清除端和公共时钟端)74ls80 门控全加器74ls81 16位随机存取存储器74ls82 2位二进制全加器(快速进位)74ls83 4位二进制全加器(快速进位)74ls84 16位随机存取存储器74ls85 4位数字比较器74ls86 2输入四异或门74ls87 四位二进制原码/反码/oi单元74ls89 64位读/写存储器74ls90 十进制计数器74ls91 八位移位寄存器74ls92 12分频计数器(2分频和6分频)74ls93 4位二进制计数器74ls94 4位移位寄存器(异步)74ls95 4位移位寄存器(并行io)74ls96 5位移位寄存器74ls97 六位同步二进制比率乘法器74ls100 八位双稳锁存器74ls103 负沿触发双j-k主从触发器(带清除端) 74ls106 负沿触发双j-k主从触发器(带预置,清除,时钟)74ls107 双j-k主从触发器(带清除端)74ls108 双j-k主从触发器(带预置,清除,时钟) 74ls109 双j-k触发器(带置位,清除,正触发)74ls110 与门输入j-k主从触发器(带锁定)74ls111 双j-k主从触发器(带数据锁定)74ls112 负沿触发双j-k触发器(带预置端和清除端)74ls113 负沿触发双j-k触发器(带预置端)74ls114 双j-k触发器(带预置端,共清除端和时钟端)74ls116 双四位锁存器74ls120 双脉冲同步器/驱动器74ls121 单稳态触发器(施密特触发)74ls122 可再触发单稳态多谐振荡器(带清除端) 74ls123 可再触发双单稳多谐振荡器74ls125 四总线缓冲门(三态输出)74ls126 四总线缓冲门(三态输出)74ls128 2输入四或非线驱动器74ls131 3-8译码器74ls132 2输入四与非门(斯密特触发)74ls133 13输入端与非门74ls134 12输入端与门(三态输出)74ls135 四异或/异或非门74ls136 2输入四异或门(oc)74ls137 八选1锁存译码器/多路转换器74ls138 3-8线译码器/多路转换器74ls139 双2-4线译码器/多路转换器74ls140 双4输入与非线驱动器74ls141 bcd-十进制译码器/驱动器74ls142 计数器/锁存器/译码器/驱动器74ls145 4-10译码器/驱动器74ls147 10线-4线优先编码器74ls148 8线-3线八进制优先编码器74ls150 16选1数据选择器(反补输出)74ls151 8选1数据选择器(互补输出)74ls152 8选1数据选择器多路开关74ls153 双4选1数据选择器/多路选择器74ls154 4线-16线译码器74ls155 双2-4译码器/分配器(图腾柱输出)74ls156 双2-4译码器/分配器(集电极开路输出) 74ls157 四2选1数据选择器/多路选择器74ls158 四2选1数据选择器(反相输出)74ls160 可预置bcd计数器(异步清除)74ls161 可预置四位二进制计数器(并清除异步) 74ls162 可预置bcd计数器(异步清除)74ls163 可预置四位二进制计数器(并清除异步) 74ls164 8位并行输出串行移位寄存器74ls165 并行输入8位移位寄存器(补码输出)74ls166 8位移位寄存器74ls167 同步十进制比率乘法器74ls168 4位加/减同步计数器(十进制)74ls169 同步二进制可逆计数器74ls170 4*4寄存器堆74ls171 四d触发器(带清除端)74ls172 16位寄存器堆74ls173 4位d型寄存器(带清除端)74ls174 六d触发器74ls175 四d触发器74ls176 十进制可预置计数器74ls177 2-8-16进制可预置计数器74ls178 四位通用移位寄存器74ls179 四位通用移位寄存器74ls180 九位奇偶产生/校验器74ls181 算术逻辑单元/功能发生器74ls182 先行进位发生器74ls183 双保留进位全加器74ls184 bcd-二进制转换器74ls185 二进制-bcd转换器74ls190 同步可逆计数器(bcd,二进制)74ls191 同步可逆计数器(bcd,二进制)74ls192 同步可逆计数器(bcd,二进制)74ls193 同步可逆计数器(bcd,二进制)74ls194 四位双向通用移位寄存器74ls195 四位通用移位寄存器74ls196 可预置计数器/锁存器74ls197 可预置计数器/锁存器(二进制)74ls198 八位双向移位寄存器74ls199 八位移位寄存器74ls210 2-5-10进制计数器74ls213 2-n-10可变进制计数器74ls221 双单稳触发器74ls230 八3态总线驱动器74ls231 八3态总线反向驱动器74ls240 八缓冲器/线驱动器/线接收器(反码三态输出)74ls241 八缓冲器/线驱动器/线接收器(原码三态输出)74ls242 八缓冲器/线驱动器/线接收器74ls243 4同相三态总线收发器74ls244 八缓冲器/线驱动器/线接收器74ls245 八双向总线收发器74ls246 4线-七段译码/驱动器(30v)74ls247 4线-七段译码/驱动器(15v)74ls248 4线-七段译码/驱动器74ls249 4线-七段译码/驱动器74ls251 8选1数据选择器(三态输出)74ls253 双四选1数据选择器(三态输出)74ls256 双四位可寻址锁存器74ls257 四2选1数据选择器(三态输出)74ls258 四2选1数据选择器(反码三态输出) 74ls259 8为可寻址锁存器74ls260 双5输入或非门74ls261 4*2并行二进制乘法器74ls265 四互补输出元件74ls266 2输入四异或非门(oc)74ls270 2048位rom (512位四字节,oc)74ls271 2048位rom (256位八字节,oc)74ls273 八d触发器74ls274 4*4并行二进制乘法器74ls275 七位片式华莱士树乘法器74ls276 四jk触发器74ls278 四位可级联优先寄存器74ls279 四s-r锁存器74ls280 9位奇数/偶数奇偶发生器/较验器74ls28174ls283 4位二进制全加器74ls290 十进制计数器74ls291 32位可编程模74ls293 4位二进制计数器74ls294 16位可编程模74ls295 四位双向通用移位寄存器74ls298 四-2输入多路转换器(带选通)74ls299 八位通用移位寄存器(三态输出)74ls348 8-3线优先编码器(三态输出)74ls352 双四选1数据选择器/多路转换器74ls353 双4-1线数据选择器(三态输出)74ls354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls365 6总线驱动器74ls366 六反向三态缓冲器/线驱动器74ls367 六同向三态缓冲器/线驱动器74ls368 六反向三态缓冲器/线驱动器74ls373 八d锁存器74ls374 八d触发器(三态同相)74ls375 4位双稳态锁存器74ls377 带使能的八d触发器74ls378 六d触发器74ls379 四d触发器74ls381 算术逻辑单元/函数发生器74ls382 算术逻辑单元/函数发生器74ls384 8位*1位补码乘法器74ls385 四串行加法器/乘法器74ls386 2输入四异或门74ls390 双十进制计数器74ls391 双四位二进制计数器74ls395 4位通用移位寄存器74ls396 八位存储寄存器74ls398 四2输入端多路开关(双路输出)74ls399 四-2输入多路转换器(带选通)74ls422 单稳态触发器74ls423 双单稳态触发器74ls440 四3方向总线收发器,集电极开路74ls441 四3方向总线收发器,集电极开路74ls442 四3方向总线收发器,三态输出74ls443 四3方向总线收发器,三态输出74ls444 四3方向总线收发器,三态输出74ls445 bcd-十进制译码器/驱动器,三态输出74ls446 有方向控制的双总线收发器74ls448 四3方向总线收发器,三态输出74ls449 有方向控制的双总线收发器74ls465 八三态线缓冲器74ls466 八三态线反向缓冲器74ls467 八三态线缓冲器74ls468 八三态线反向缓冲器74ls490 双十进制计数器74ls540 八位三态总线缓冲器(反向)74ls541 八位三态总线缓冲器74ls589 有输入锁存的并入串出移位寄存器74ls590 带输出寄存器的8位二进制计数器74ls591 带输出寄存器的8位二进制计数器74ls592 带输出寄存器的8位二进制计数器74ls593 带输出寄存器的8位二进制计数器74ls594 带输出锁存的8位串入并出移位寄存器74ls595 8位输出锁存移位寄存器74ls596 带输出锁存的8位串入并出移位寄存器74ls597 8位输出锁存移位寄存器74ls598 带输入锁存的并入串出移位寄存器74ls599 带输出锁存的8位串入并出移位寄存器74ls604 双8位锁存器74ls605 双8位锁存器74ls606 双8位锁存器74ls607 双8位锁存器74ls620 8位三态总线发送接收器(反相)74ls621 8位总线收发器74ls622 8位总线收发器74ls623 8位总线收发器74ls640 反相总线收发器(三态输出)74ls641 同相8总线收发器,集电极开路74ls642 同相8总线收发器,集电极开路74ls643 8位三态总线发送接收器74ls644 真值反相8总线收发器,集电极开路74ls645 三态同相8总线收发器74ls646 八位总线收发器,寄存器74ls647 八位总线收发器,寄存器74ls648 八位总线收发器,寄存器74ls649 八位总线收发器,寄存器74ls651 三态反相8总线收发器74ls652 三态反相8总线收发器74ls653 反相8总线收发器,集电极开路74ls654 同相8总线收发器,集电极开路74ls668 4位同步加/减十进制计数器74ls669 带先行进位的4位同步二进制可逆计数器74ls670 4*4寄存器堆(三态)74ls671 带输出寄存的四位并入并出移位寄存器74ls672 带输出寄存的四位并入并出移位寄存器74ls673 16位并行输出存储器,16位串入串出移位寄存器74ls674 16位并行输入串行输出移位寄存器74ls681 4位并行二进制累加器74ls682 8位数值比较器(图腾柱输出)74ls683 8位数值比较器(集电极开路)74ls684 8位数值比较器(图腾柱输出)74ls685 8位数值比较器(集电极开路)74ls686 8位数值比较器(图腾柱输出)74ls687 8位数值比较器(集电极开路)74ls688 8位数字比较器(oc输出)74ls689 8位数字比较器74ls690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)74ls691 计数器/寄存器(带多转换,三态输出)74ls692 同步十进制计数器(带预置输入,同步清除)74ls693 计数器/寄存器(带多转换,三态输出)74ls696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除)74ls697 计数器/寄存器(带多转换,三态输出)74ls698 计数器/寄存器(带多转换,三态输出)74ls699 计数器/寄存器(带多转换,三态输出)74ls716 可编程模n十进制计数器74ls718 可编程模n十进制计数器LM12瓦运算放大器LM124 LM224 LM324 LM2902 低电压双路运算放大器LM324 低电压双路运算放大器LM129 LM329 精密电压基准芯片LM135 LM235 LM335 精密温度传感器芯片LM1458 LM1558 双运算放大器LM158 LM258 LM358 LM2904 低压双运算放大器LM18293 四通道推拉驱动器LM1868 调幅/调频收音机芯片LM1951 1安培固态开关LM2574 0.5A降阶式电压调节器LM1575 LM2575 1A 降阶式电压调节器LM2576 3A 3A 降阶式电压调节器LM1577 LM2577 降阶式电压调节器LM2587 5A 返馈开关式电压调节器LM1893 LM2893 载体电流收发器LM193 LM293 LM393 LM2903 双路低压低漂移比较器LM2907 LM2917 频率电压转换器LM101A LM201A LM301A 运算放大器芯片LM3045 LM3046 LM3086 晶体管阵列LM111 LM211 LM311 电压比较器LM117 LM317 三端可调式稳压器LM118 LM218 LM318 运算放大器LM133 LM333安培可调负电压调节器LM137 LM337 可调式三端负压稳压器LM34 精密华氏温度传感器LM342 三端正压稳压器LM148 LM248 LM348 / LM149 LM349 双LM741运算放大器LM35 精密摄氏温度传感器LM158 LM258 LM358 LM2904 低压双运算放大器LM150 LM350 3安培可调式电压调节器LM380 2.5瓦音频放大器LM386 低压音频功率放大器LM3886 高性能68瓦音频功率放大器/带静音LM555 LM555C 时基发生器电路LM556 LM556C 双时基发生器电路LM565 相位跟随器LM567 音频译码器LM621 无刷电机换向器LM628 LM629精密位移控制器LM675功率运算放大器LM723 电压调节器LM741 运算放大器LM7805 LM78xx 系列稳压器LM7812 LM78xx 系列稳压器LM7815 LM78xx 系列稳压器LM78L00 三端正压调节器LM78L05 三端正压调节器LM78L09三端正压调节器LM78L12 三端正压调节器LM78L15 三端正压调节器LM78L62 三端正压调节器LM78L82 三端正压调节器LM340 LM78Mxx 三端正压稳压器LM7905 三端负压调节器LM7912 三端负压调节器LM7915 三端负压调节器LM79Mxx三端负压调节器LF147 LF347 宽带J型场效应输入运算放大器LF351 宽带J型场效应输入运算放大器LF353 宽带J型场效应输入运算放大器LF444 双低压J型场效应输入运算放大器(1) 74LS00双输入四与非门，管脚图如附图1-27所示。
74系列芯片引脚图及逻辑功能表
74LS11——3输入端3与门管脚图及逻辑功能表
74LS20——4输入端双与非门管脚图及逻辑功能表
74LS21——4输入端双与门管脚图及逻辑功能表
74LS27——3输入端三或非门管脚图及逻辑功能表
74LS42——BCD/十进制译码器管脚图及逻辑功能表
74LS138——3-8线译码器管脚图及逻辑功能表
74LS139——双2-4线译码器管脚图及逻辑功能表
74LS148——8-3线优先编码器管脚图及逻辑功能表
74LS151——八选一数据选择器管脚图及逻辑功能表
74LS153——双4选1数据选择器管脚图及逻辑功能表
74LS47
——4线7段显示译码器，低电平有效，驱动共阳数码管
74LS55——双4输入与或非门74LS54——4-2-3与或非门
74LS08——2输入4与门。
