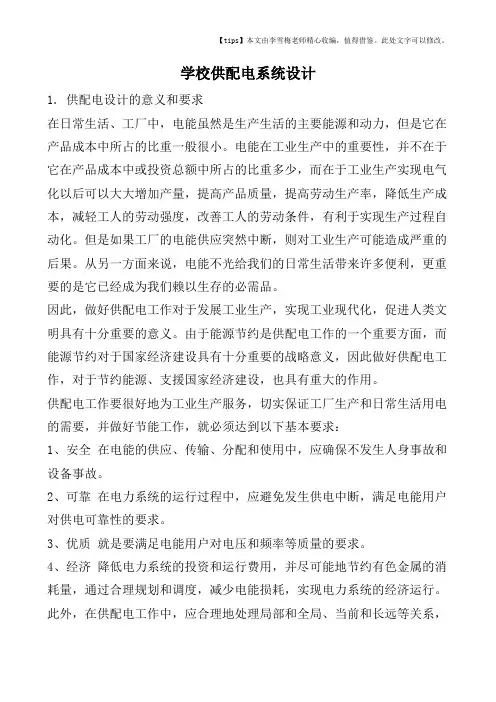

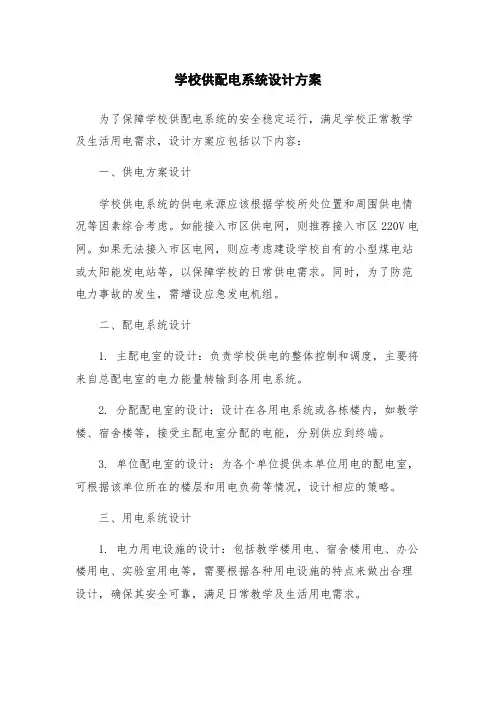

学校供配电系统设计

1. 供配电设计的意义和要求

在日常生活、工厂中，电能虽然是生产生活的主要能源和动力，但是它在产品成本中所占的比重一般很小。电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。但是如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。从另一方面来说，电能不光给我们的日常生活带来许多便利，更重要的是它已经成为我们赖以生存的必需品。

因此，做好供配电工作对于发展工业生产，实现工业现代化，促进人类文明具有十分重要的意义。由于能源节约是供配电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好供配电工作，对于节约能源、支援国家经济建设，也具有重大的作用。

供配电工作要很好地为工业生产服务，切实保证工厂生产和日常生活用电的需要，并做好节能工作，就必须达到以下基本要求：

1、安全在电能的供应、传输、分配和使用中，应确保不发生人身事故和设备事故。

2、可靠在电力系统的运行过程中，应避免发生供电中断，满足电能用户对供电可靠性的要求。

3、优质就是要满足电能用户对电压和频率等质量的要求。

4、经济降低电力系统的投资和运行费用，并尽可能地节约有色金属的消耗量，通过合理规划和调度，减少电能损耗，实现电力系统的经济运行。

此外，在供配电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。

2.供配电设计必须遵循的一般原则

1）必须遵循国家的有关法令、标准和规范，执行国家的有关方针、政策。包括节约能源、节约有色金属等技术经济政策。

2）应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，设计中应采用符合国家现行有关标准的效率高、耗能低、性能先进的电气。

3）必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。

4）应根据工程特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，以近期为主，适当考虑扩建的可能性。

关于负荷性质，按GB50052-95《供配电系统设计规范》规定，根据电力负荷对供电可靠性的要求及中断供电在政治、经济上所造成的损失或影响程度，电力负荷分为以下三级：

1、一级负荷中断供电将造成人身伤亡者；中断供电将在政治、经济上造成重大损失者

。

2、二级负荷中断供电将在政治、经济上造成较大损失者，例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等；中断供电将影响重要用电单位的正常工作者。

3、三级负荷不属于一级和二级负荷电力负荷。

对一级负荷，应由两个电源供电。当一个电源发生故障时，另一个电源发生故障时，另一个电源不应同时受到损坏。一级负荷中特别重要的负荷，除应由两个电源供电外，尚应增设应急电源，并严禁将其它负荷接应急供电系统。

对二级负荷，宜由两回线路供电。在负荷较小或地区供电条件困难时，二级负荷可由一回6kV及以上专用的架空线路或电缆供电。当采用架空线时，可为一回架空线供电。当采用电缆线路时，应采用两根电缆组成的线路供电，其每根电缆应能承受100%的二级负荷。

3.设计步骤

供配电设计内容主要包括变配电设计、高压配电线路设计、低压配电线路设计和电气照明设计等。其设计步骤一般如下：

1．收集原始资料

在动手设计之前，应根据设计任务书的要求，收集用电设备的性质、特征、功率、布局、环境及气象条件；各用电单位的平面图及断面图；用电设备平面布置图；电源的电压、容量及可能提供的供电方式。

2．电力负荷的分析计算

根据提供的各用电单位的电力负荷清单，分析那些电力设备属一级负荷，那些属二级负荷，那些属三级负荷，然后按需要系数法分别计算出各用电单位及全部的计算负荷，在中学平面图上画出各用电单位的负荷图。

根据各用电单位的负荷性质及平面布局，确定在那些地方设变电所及各变电所中的变压器台数。然后根据确定的变电所布局，拟出各用电单位变电所供电范围，并计算各变电所的计算负荷。

3．中学配电系统设计

中学配电系统设计应根据工艺设计所提供的设备平面布置图、拟出两种可行的中学配电系统方案进行比较后，确定一种方案。

4．低压配电屏的选择

5．选择高压电器

6．变配电所平面布置设计：

根据变电所应靠近负荷中心及进出线方便的原则，确定变电所的位置，然后根据环境条件确定变压器是放在户外还是室内。

7．测量保护

8．防雷

凡是与架空线路相连的进出线，在入户处、变电所母线上都要装一组YW 型避雷器。9．接地

按规定10KV 配电装置的构架，变压器380V 的中性点及外壳，以及380V 电气设备的金属外壳等都需要接地，其接地电阻要求小于4Ω。

（1）接地电阻的计算

（2）接地体的布置

（3）列出人工接地所需的材料的规格和数量。

10．绘变电所系统图。
