发电机氢、水、油答案
职业技能试卷 — 电机氢冷值班员(第144套)
一、选择题（共 30 题，每题 1.0 分）：【1】氢冷发电机的轴封必须严密，当机内充满氢气时，（）不准中断。
A．冷却水B．密封水C．密封油D．轴封水【2】补水泵的启动与停止是由（）决定的。
A．氢综合塔液位B．氧综合塔液位C．补水箱液位D．碱液箱液位【3】发电机内氢气含氧量小于（）。
A．2%B．2.5%C．3%D．1.2%【4】当发电机冷氢温度为额定值时，其负荷应不高于额定值的（）。
A．1.1倍B．1.2倍C．1.3倍D．1.4倍【5】在标准状态下，水电解生成1m?氢气及0.5m?氧气，理论上需要（）水。
A．500gB．600gC．840gD．800g【6】安全色中的（）表示提示、安全状态及通行的规定。
A．黄色B．蓝色C．绿色D．红色【7】在装置运行时，不得进行检修工作，若必须修理，需先停车，迫不得已在制氢间进行焊接时，必须对制氢间空气中氢气浓度进行分析，看是否低于爆炸极限值。
同时，必须在装置管道内通过（）吹扫，以排除氢气和氧气，分析合格后，方可焊接。
A．氮气B．压缩空气C．蒸汽D．二氧化硫【8】QG10/3.2-A型氢气干燥装置采用（）,来脱除氢气中的水分，达到氢冷发电机用氢的要求。
A．低温吸附法B．常温吸附法C．髙温吸附法D．变温吸附法【9】氢冷发电机的轴封必须严密，当机内充满氢气时，轴封油不准中断，油压应（）氢压，以防空气进入发电机外壳内或氢气充满汽轮机的油压系统中，而引起爆炸。
主油箱上的排烟机，应保持经常运行，如排烟机故障时，应采取措施使油箱内不积存氢气。
A．大于B．小于C．等于D．大于或等于【10】从事生产、经营、储存、运输、使用危险化学品或者处置废弃危险活动的人员，必须接受有关法律、法规、规章和安全知识、专业技术、职业卫生防护救援知识的培训，并经（）,方可上岗作业。
A．培训B．教育C．考试合格D．评议【11】氢气分离器内洗涤的主要作用是（）。
A．氢气冲出碱液B．淋洗C．浴洗D．冲洗【12】氢冷器的冷却水常用（）,而以工业水作为备用。
安全工程师《案例分析》考试题及答案
安全工程师《案例分析》考试题及答案安全工程师《案例分析》考试题及答案「篇一」第一题：F发电厂有2×1000MW机组，厂房占地面积为30000m2，燃煤由码头卸下后，经皮带引桥由带式输送机输送到储煤场，再经带式输送机送到磨煤机磨成煤粉，煤粉送至锅炉喷煤器，由喷煤器喷到炉膛内，煤粉燃烧后的烟气经除尘系统进入脱硫脱硝系统，脱硫脱硝工艺需用液氨、盐酸和氢氧化钠等。
F发电厂有容积为1000m3的助燃柴油储罐2个，储存的柴油密度为820kg/m3、闪点为60℃，发电机的冷却方式为水—氢—氢，氢气以2.0MPa压力、经φ100mm管道输送到发电机。
锅炉最大连续蒸发量为1025t/h，过热蒸汽出口压力为17.75MPa。
F发电厂现存原材料有：燃煤30万t，柴油1200t，浓度大于99%的液氨16t，盐酸42t，氢氧化钠41t，压力为15MPa的氮气20×40L，压力为3.2MPa的氢气7×10m3。
为确保安全生产，F发电厂于20xx年7月16日至20日进行了全厂安全生产大检查。
检查发现：在储煤场堆攒的铲车司机无证上岗，作业人员未戴安全帽，皮带引桥内的电缆有破损，皮带引桥地面存有大量煤尘。
针对检查发现的问题，F发电厂厂长责成安全生产职能部门制订整改计划，落实整改措施。
根据以上场景，回答下列问题：1.针对安全生产大检查发现的问题，提出整改措施。
2.指出进入磨煤机检修应配备的防护设备及用品，并说明其作用。
3.根据《化学分类和危险性公示通则》(GB 13690--20xx)，指出F发电厂现存材料中的化学品及其类别。
4.说明F发电厂脱硫脱硝系统液氨泄露时应采取的应急处置措施。
第二题：20xx年8月5日，G炼油企业污水车间要将污水提升泵房隔油池中的污水抽到集水池中，污水车间主任甲在安排抽水作业时。
因抽水用潜水泵要临时用电，于是联系电工班派电工到污水提升泵房拉临时电缆，并按要求申办了临时用电许可。
二建-机电实务-精讲班-152h313041汽轮发电机系统主要设备的安装技术要求
2018环球网校二级建造师《机电工程管理与实务》考点精讲班2H313040 动力设备安装工程施工技术本节分值分布（分） 题型 2013 2014 2015 20162017 单选 1 1 1 1 多选 2 案例10本节知识框架汽轮发电机系统主要设备的安装技术要求2H313041汽轮发电机系统主要设备的安装技术要求 一、汽轮发电机系统主要设备汽轮机是以蒸汽为工质的将热能转变为机械能的旋转式原动机。
即蒸汽推动汽轮机转动，把热能转化为机械能，从而带动发电机发电或者机械运动。
1.汽轮机的分类和组成（一）汽轮机的分类 （2011年单选） 分类依据 类型 按工作原理 冲动式、反动式按热力特性 凝汽式汽轮机、抽气式汽轮机、背压式汽轮机、抽气背压式汽轮机、多压式汽轮机等 按主蒸汽压力(7类) 低压汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、 亚临界压力汽轮机、超临界压力汽轮机和超超临界压力汽轮机按气流方向划分轴流式、辐流式和周流（回流）式汽轮机按用途工业驱动汽轮机、电站汽轮机汽轮机按用途划分：工业驱动和电站汽轮机。
1）工业驱动的汽轮机。
主要用于驱动工业大型机械设备，如大型风机、水泵、压缩机等，多以小型汽轮机为主。
汽轮发电机系统主要设备汽轮机主要设备的安装技术要求发电机主要设备的安装技术要求锅炉系统主要设备锅炉系统主要设备的安装技术要求锅炉热态调试与试运转2）电站汽轮机。
主要用来带动发电机发电，或既带动发电机发电又对外供热，其又称为热电联产汽轮机，这类汽轮机特性有大功率、多级、高初参数等特点多采用轴流式、凝汽式（或抽气式）机组。
2.汽轮机的组成汽轮机主要由汽轮机本体设备、蒸汽系统设备、凝结水系统设备、给水系统设备和其他辅助设备组成。
汽轮机本体主要由静止部分和转动部分组成。
（二）发电机类型和组成1.发电机类型：按照原动机划分：汽轮、水轮、柴油、风力和燃气轮发电机。
按照冷却介质划分：空气冷却、氢气冷却、水冷却以及油冷却发电机。

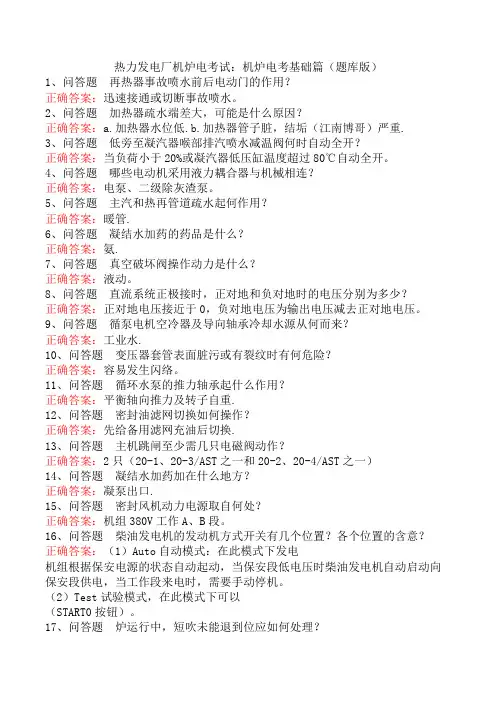

热力发电厂机炉电考试：机炉电考基础篇(题库版)
热力发电厂机炉电考试：机炉电考基础篇（题库版）1、问答题再热器事故喷水前后电动门的作用？正确答案：迅速接通或切断事故喷水。
2、问答题加热器疏水端差大，可能是什么原因？正确答案：a.加热器水位低.b.加热器管子脏，结垢（江南博哥）严重.3、问答题低旁至凝汽器喉部排汽喷水减温阀何时自动全开？正确答案：当负荷小于20%或凝汽器低压缸温度超过80℃自动全开。
4、问答题哪些电动机采用液力耦合器与机械相连？正确答案：电泵、二级除灰渣泵。
5、问答题主汽和热再管道疏水起何作用？正确答案：暖管.6、问答题凝结水加药的药品是什么？正确答案：氨.7、问答题真空破坏阀操作动力是什么？正确答案：液动。
8、问答题直流系统正极接时，正对地和负对地时的电压分别为多少？正确答案：正对地电压接近于0，负对地电压为输出电压减去正对地电压。
9、问答题循泵电机空冷器及导向轴承冷却水源从何而来？正确答案：工业水.10、问答题变压器套管表面脏污或有裂纹时有何危险？正确答案：容易发生闪络。
11、问答题循环水泵的推力轴承起什么作用？正确答案：平衡轴向推力及转子自重.12、问答题密封油滤网切换如何操作？正确答案：先给备用滤网充油后切换.13、问答题主机跳闸至少需几只电磁阀动作？正确答案：2只（20-1、20-3/AST之一和20-2、20-4/AST之一）14、问答题凝结水加药加在什么地方？正确答案：凝泵出口.15、问答题密封风机动力电源取自何处？正确答案：机组380V工作A、B段。
16、问答题柴油发电机的发动机方式开关有几个位置？各个位置的含意？正确答案：（1）Auto自动模式：在此模式下发电机组根据保安电源的状态自动起动，当保安段低电压时柴油发电机自动启动向保安段供电，当工作段来电时，需要手动停机。
（2）Test试验模式，在此模式下可以（START0按钮）。
17、问答题炉运行中，短吹未能退到位应如何处理？正确答案：就地手摇，通知检修。
18、问答题密封油真空油箱为什么要求保持真空？正确答案：使油中的气体和潮气气化分离并排出.19、问答题一通道一只AST电磁阀失电动作时主机否跳闸?正确答案：不20、问答题胶球清洗的收球率低说明什么问题？正确答案：管子脏污，收集器破，循环水管上的收球阀关不严。
集控运行初级工试题库(含答案)
集控运行初级工试题库（含答案）一、单选题（共50题，每题1分，共50分）1、汽轮机旁路系统中，低旁减温水采用( )。
A、给水B、凝结水C、闭式循环冷却水正确答案：B2、锅炉与汽轮机之间连接的蒸汽管道，以及用于蒸汽通往各辅助设备的支管，都属于( )。
A、给水管道系统B、旁路系统C、主蒸汽管道系统正确答案：C3、轴加风机的作用是中( )。
A、建立真空并抽出空气和不凝结气体B、空气C、蒸汽和空气混合物正确答案：A4、FT代表灰的( )。
A、变形温度B、熔化温度C、软化温度正确答案：B5、风机特性的基本参数是( )。
A、轴功率、电压、功率因数B、流量、压头C、流量、压头、功率、效率、转速正确答案：C6、在易燃、易爆场所的照明灯具，应使用( )灯具。
A、密闭形或防爆形B、防水防尘型C、白炽灯正确答案：A7、汽轮机上、下缸金属温差通常出现在( )。
B、调节级C、中间级正确答案：B8、凝汽器内真空升高,汽轮机排汽压力( ) 。
A、降低B、不变C、升高正确答案：A9、热强钢在( )下具有较高的强度和抗氧化性。
A、500～700℃B、700～900℃C、900～1100℃正确答案：A10、E型磨煤机碾磨件包括上、下磨环和钢球，配合型线均为圆弧，钢球在上下磨环间自由滚动，不断地改变自身的旋转轴线，其配合线型始终保持不变，磨损较均匀，对磨煤机出力影响( )。
A、较大B、较小C、一般正确答案：B11、变压器油中的( )对油的绝缘强度影响最大。
A、水分；B、粘度；C、凝固点；正确答案：A12、断路器套管裂纹绝缘强度( )。
A、降低；B、升高；C、不变；正确答案：A13、安全阀总排汽能力应( )锅炉最大连续蒸发量。
A、等于B、小于正确答案：C14、石灰石－石膏湿法脱硫中，通常要求吸收剂纯度应在( )%以上。
A、80B、95C、70正确答案：B15、我厂＃2高加的所用抽汽是( )段抽汽。
A、2B、1C、3正确答案：A16、水在汽化过程中，温度( )，吸收的热量用来增加分子的动能。
氢气、密封油、定冷水资料
发电机氢气、密封油、定冷水系统部分资料1.概述氢油水控制系统是发电机的辅助系统。
它分为三个部分：即氢气控制系统，密封油系统和定子线圈冷却水系统。
1.1氢气控制系统：用以置换发电机内气体，有控制地向发电机内输送氢气，保持机内氢气压力稳定，监视机内氢气纯度及液体的泄漏，干燥机内氢气。
1.2密封油系统（或称密封瓦供油系统）：用以保证密封瓦所需压力油（又称密封油）不间断的供应，以密封发电机内的氢气不外泄。
1.3定子线圈冷却水系统：用以保证向定子线圈不间断地供水。
监视水压、流量和电导率等参数。
系统还设有自动水温调节器，以调节定子线圈冷却水进水温度，使之保持基本稳定。
设置了离子交换器，用以提高进入定子线圈冷却水的水质。
2. 氢气控制系统2.1主要技术参数2.1.1发电机壳内：额定氢压：0.25MPa（表压）氢气纯度：＞96%（容积比）氢气露点-5~25℃（0.25MPa 压力工况下）2.1.2发电机及氢气管路充氮容积：71m32.1.3发电机及氢气管路系统（不包括制氢站储氢设备及氢母管）漏氢量≤充氢容积5%。
2.1.4气体置换所需要气体容积时间如下表2.2氢气系统工作原理当发电机及气体管路需要用压缩空气做气密试验时，从气体控制站上引入压缩空气，经过气体干燥器脱除水份后在沿着管路进入发电机内。
气密试验合格后，将机内压缩空气排至厂房外。
当发电机内是空气（或氢气时），禁止直接向机内充入氢气（或空气）。
以避免机内形成具有爆炸浓度的空氢混合气体。
为此发电机及氢气管路系统必须进行气体置换。
系统中设置有专用二氧化碳汇流排，可将标准气瓶中的二氧化碳（或氮气）从最高15MPa经减压器降至0.2~0.5MPa,然后沿着管路从发电机底部进入发电机。
中间气体被置换出发电机时，沿着氢气母管排至厂房外。
气体控制站上设置有两套自动补氢装置。
一路是电磁阀，它和压力控制器中的常闭开关串联在一个电气回路中，当发电机内氢气压力降至低限整定值时，压力控制器中的开关闭合，电磁阀带电开启，氢气通过电磁阀进入发电机内。
发电部副职、巡检六月第二期考试(集控)
发电部副职、巡检六月第二期考试（集控）基本信息：[矩阵文本题] *一、填空题1、加热器投入的原则:___ 、___ 。
[填空题] *空1答案：由低到高空2答案：先投水侧，后投汽侧2、密封油压、氢压、内冷水压三者的关系为___ ＞___ ＞___ 。
[填空题] *空1答案：密封油压空2答案：氢压空3答案：内冷水压3、冷却塔是通过___ 和___ 接触进行热与质的传递的。
[填空题] *空1答案：空气空2答案：水4、停机后，应待凝汽器真空到___ ，再停止___ 供汽。
[填空题] *空1答案：零空2答案：轴封5、汽机冲转前，必须连续盘车___小时以上。
并且偏心率稳定在20微米之内。
停机后当汽缸的最高金属温度小于___℃，可以停止盘车运行。
[填空题] *空1答案：4空2答案：1506、直流锅炉高温再热器布置于___ [填空题] *空1答案：水平烟道出口7、磨煤机出口分离器档板开度越小___ [填空题] *空1答案：煤粉越粗8、锅炉运行在超临界状态，中间混合联箱内的工质为：___ [填空题] *空1答案：汽水混合物9、为防止受热面长期超温爆管，受热面蒸汽温度的控制要服从：___ [填空题] *空1答案：受热面金属温度10、燃油泄漏试验不能发现的问题是___。
[填空题] *空1答案：燃油速关阀内漏11、电力系统发生短路的主要原因是电气设备载流部分的___被破坏。
[填空题] *空1答案：绝缘12、短路对电气设备的危害主要有:（1）电流的___使设备烧毁或损坏绝缘；（2）___使电气设备变形毁坏。
[填空题] *空1答案：热效应空2答案：电动力13、电气设备和载流导体,必须具备足够的___强度，能承受短路时的电动力作用，以及具备足够的热___性。
[填空题] *空1答案：机械空2答案：稳定14、在输电线路附近，如果放置绝缘物时，就会产生___电荷，这种现象称为输电线路的___感应。
[填空题] *空1答案：感应空2答案：静电15、六氟化硫(SF6)是一种___、___不燃气体，其性能非常稳定。
发电机冷却方式
发电机冷却方式分哪几种?有什么优缺点?
相关标签：
∙同步发电机
∙外冷
∙内冷
答:同步发电机的冷却分为外冷和内冷两种: 1、外冷:包括空冷和氢冷空冷:冷却介质为空气,即用空气把发电机内因损耗而产生的热量带走,这种方式结构简单,但冷却效率不高。
最大装机容量可达100MW左右; 氢冷:冷却介质为氢气,即用氢气把热量带走。
与空气相比,冷却能力高。
通风损耗较小,但结构复杂,需配置储氢设备。
最大装机容量可达200MW左
右; 2、内冷:包括定子水内冷,转子氢内冷等内冷(直接冷却方式):冷却介质为水、油、氢气,即将氢、水或油通过导线内部,直接把热量带走,与前述两种表面冷却方式相比,冷却能力高,可以缩小发电机体积,节省材料,便于制造大容量发电机,但发电机结构复杂,铜损较大,铁损和机械损耗较小,总损耗相差不多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.气体置换应在发电机静止、(盘车)或转速不超过(1000r/min)的情况下进行。
2.氢气系统设有氢气干燥器，氢气干燥器的进口与发电机的(高压区)相连，氢气干燥器的出口与发电机的(低压区)相连。
3.350MW汽轮发电机是采用水氢氢冷却方式，(定子绕组)为水冷，(转子绕组)为氢气内冷，(铁芯为氢)气外部冷却。
4.为了保证氢冷发电机的氢气不从侧端盖与轴之间（逸出），运行中要保持密封瓦的油压（大于）氢压。
5.机组正常运行时，发电机内的氢压高于水压，当发电机内氢压下降到仅高于进水压力(0.035MPa)时，压差开关动作发出报警信号。
6.定子绕组冷却水的电导率由二个电导率仪来监测，其中一个安装在(定子进水)管路上，另一个安装在(离子交换器)出水管路上，输出4～20mA信号。
7.密封油压、氢压、内冷水压三者的关系为（密封油压）＞（氢压）＞（内冷水压）。
8.密封油系统投入或停止，应充分利用泵的(再循环门)或压力供油管上的旁路门，防止泵启动后或停止前(打闷泵)。
9.油封箱是氢侧油路的油源。
油箱上装有补-排油浮球阀，它根据油封箱油位高低自动进行补排油。
补油来自(空侧)密封油系统，排油排至(空侧油泵)进油总管。
10.密封油的主要作用是（密封氢气），同时起到（润滑）、（冷却）作用。
二.选择题（每题2分，共20分）
1.正常运行中发电机内氢气压力（ B ）定子冷却水压力。
A、小于；
B、大于；
C、等于；
D、无规定。
2.氢气运行中易外漏，当氢气与空气混合达到一定比例时，遇到明火即产生（ A ）。
A、爆炸；
B、燃烧；
C、火花；
D、有毒气体。
3.汽轮发电机正常运行中，当发现密封油泵出口油压升高，密封瓦入口油压降低时，应判断为（ C ）。
A、密封油泵跳闸；
B、密封瓦磨损；
C、滤油网堵塞、管路堵塞或差压阀失灵；
D、油管泄漏。
4.发电机内冷水管道采用不锈钢管道的目的是（ C ）。
A、不导磁；
B、不导电；
C、抗腐蚀；
D、提高传热效果。
5.在启动发电机定子水冷泵前，应对定子水箱（ D ）方可启动水泵向系统通水。
A、补水至正常水位；
B、补水至稍稍高于正常水位；
C、补水至稍低于正常水位；
D、进行冲洗，直至水质合格。
6．在发电机内定冷水压力比氢气压力（ B ）。
A、高；
B、低；
C、相等；
D、无法确定。
7.发电机定冷水中（ B ）的多少是衡量铜腐蚀程度的重要依据。
A、电导率；
B、含铜量；
C、含铁量；
D、含硅量。
8.定冷水要求水质中电导低于（ D ），否则停机处理。
A、1us/cm；
B、0.5us/cm；
C、12us/cm；
D、9.9us/cm。
9.一般发电机冷却水中断超过（ B ）保护未动作时，应手动停机。
A、60S；
B、30S；
C、90S；
D、120S
10. 周期性地排放干态细粉的除灰设备是( )。
(A)罗茨风机；(B)仓式泵；(C)灰渣泵；(D)碎渣机。
三．判断题（每题2分，共20分）
1.氢冷发电机气体置换的中间介质只能用CO2。
（×）
2.氢冷发电机组检修后，要作密封性试验，漏氢量应符合发电机运行规程要求。
（√）
3.当发电机停运一组氢气冷却器时，发电机允许带70%额定负荷。
（×）
4.发电机密封油系统中的油氢自动跟踪调节装置是在氢压变化时自动调节密封油压的。
（√）
5.密封油系统中，排烟风机的作用是排出油烟。
（×）
6.空侧密封油设置U型管的目的是防止油中的氢气流入汽轮机的系统。
（√）
7.发电机风温过高会使定子线圈温度、铁芯温度相应升高；使绝缘发生脆化，丧失机械强度；使发电机寿命大大缩短。
（√）
8.水内冷发电机内冷水导电率过大会引起较大的泄漏电流，使绝缘引水管加速老化。
（√）
9.水内冷发电机水质不合格时会引起电导率增加，管道结垢。
（√）
10.水内冷或双水内冷的发电机在停机（运行）期间应保持发电机绕组温度（ C ）环境温度（或风温），以防止发电机内结露。
A、低于；
B、等于；
C、高于；
D、没有规定。
1.我厂氢气系统设计参数。
额定氢气压力：0.35MPa(表压)
氢气纯度:≥98%正常, ≤95%报警
氢气湿度(露点)：－5℃～－25℃（氢气压力在0.35MPa时）。
2.
3.
4.叙述密封油系统的备用油源。
第一备用油源(即主要备用油源)是汽轮机主油泵来的1.6-1.8MPa高压油。
该备用油经管路上的减压阀后供给空侧密封瓦，减压阀的出口油压为0.88MPa，油量为300L/min。
当
主工作油源发生故障、氢油压差降到0.056MPa时，该备用油源自动投入运行。
第二备用油源也由汽轮机油系统提供。
它由汽轮机主油箱上的备用交流电动机密封油泵供给。
因为与第一备用油泵油源接在同一管路中，所以该备用油源也经过备用压差阀，
然后进入密封瓦，也是当压差降到0.056MPa时投入。
当汽轮机的同轴转速为额定转速的三
分之二以上时。
汽轮机主轴油泵能够提供第一备用油
源；当低于三分之二
转速或发生故障时，则只能由第二备用油源提供。
第三备用油源是密封油系统内自备的直流电动油泵，它与交流电动油泵并接在同一
油管上，当压差降到0.035MPa时，启动直流油泵，氢油压差可恢复到0.085MPa。
因
直流电源有限，应尽快检修交流油泵。
第四备用油源也由汽轮机油系统提供。
由汽轮机轴承润滑油泵供给，提供的油压较
低，为0.105～0.35MPa。
此时必须及时将机内氢气压力降低到0.014MPa。
5.发电机密封油系统的停用条件是什么？如何停用？
停机后，发电机氢气置换完毕，其它气体已排尽，且盘车处于停止状态，密封油系统应退出运行。
停用步骤：
（1）关闭高、低压备用油源来油门；
（2）断开油泵联锁开关；
（3）断开空侧油泵操作开关；
（4）密封油箱油打尽后停止氢侧交流油泵；
（5）密封油箱补油门、排油门关闭。
五.论述题（10分）
25项反措中，关于水内冷发电机的线圈温度是如何规定的？。
