直饮水设备组成及作用(简单版).
讲解 净水机的组成以及各配件的作用
止阀堵塞(有废水，无纯水);电磁阀失灵，不能有效开 启;RO膜是否堵塞。 三、高压泵不停机 高压泵压力不足，达不到设定的压力;逆止阀堵塞，不出 纯水(有废水无纯水)高压开关
失灵，无法起跳;电磁阀失灵，不能有效开启。 四、高压泵停机但废水不停 电磁阀失灵，不能有效断水;检查方法：关闭压力桶球阀， 如仍有废水，则可断定为电磁阀失灵);还有一种情
小，不容易检查时，可以用于燥的面巾纸测试。 净水机相对超滤机而言要复杂得多，以上就是小编针对 纯水机产品详细讲解，“对症下药”往往能事半功倍。
hscvdw 伟德国际/
、单向阀：整机停止制水时防止压力桶内纯水通过RO膜 废水通道导致a废水流不停，bRO膜因承受背压而损坏，C 滤芯寿命降低。 变压器：给整机提供电源(直流24V) 电脑控制板
：显示整机的工作状态;根据整机工作状态自动冲洗RO膜; 显示滤芯的实际使用时间，提醒用户及时更换滤芯(部分 机型有此功能);实时监测纯水的电导率(部分机型有此功 能)。需要指出的
以上(理论上可以说成是100%);小T33主要起到改善口感的 作用。 常见配件故障以及解决办法： 一、高压泵不启动，无法造水 检查是否停电、插头是否插好;检查低压开关是
否失灵，不能接通电源;检查高压开关或水位控制器是否 失灵;检查变压器、保险丝是否烧毁。 二、高压泵正常工作但无法造水 高压泵失压;前置滤芯堵塞(纯水废水均无或废水小);逆
使原水中水分透过RO膜，而把原水中的细微杂质，过多 的无机盐、有机物、重金属离子、细菌、病毒、农药、 三氯甲烷废物等其它有害物质统统截留下来，并通过连 续排放的浓水将这些水中有害
异物及盐分排出，进而得到十分洁净的饮用水。它的孔 径只有0.0001微米，它对水中粒径最小的无机盐离子的去 除率在90—96%以上，对细菌、病毒等有害异物的去除率 在99.99%
壁挂式直饮机内部结构
壁挂式直饮机内部结构壁挂式直饮机是一种常见于公共场所的饮水机，其内部的结构也相对复杂。
下面，我将从壁挂式直饮机内部结构的几个方面逐步阐述。
第一，水源模块。
水源模块是壁挂式直饮机的重要组成部分，其主要功能是为饮用提供水源。
水源模块一般由水箱、水管、水泵等部件组成。
水箱是储存水的容器，一般容量为5-20升，水泵则起着将水提升到水龙头的作用，水管则是将水流入饮用处。
在水源模块中，还可能加入净水器等处理设备。
第二，制冷模块。
壁挂式直饮机在炎热的夏季为人们提供凉爽的饮用水，这得益于其制冷模块的存在。
制冷模块主要由压缩机、冷凝器、蒸发器等部分组成。
压缩机是将低温低压的气体压缩成高温高压的气体，通过冷凝器散热后变成高温高压的液态制冷剂，再通过蒸发器的蒸发将液态制冷剂吸取了热量，变成高温低压的气体，再通过压缩机循环。
第三，电控模块。
电控模块主要由电源、控制电路、显示屏等部件组成。
电源提供壁挂式直饮机所需的电能，控制电路控制整个设备的运行，显示屏则向用户展示所需要的信息。
电控模块不仅是保证整个系统正常运行的关键，也是人机交互最直接的界面，是整个设备的外在表现。
第四，杯托与储物模块。
杯托和储物模块虽然并不是壁挂式直饮机的基本组成部分，但也是其实用性和美观程度的双重体现。
杯托一般位于水龙头上方，用于托放杯子；储物模块则在机器的下部，可以提供放置杯子、饮水瓶等物品的空间。
这两个模块的存在可以方便用户的使用，提升用户体验。
综上所述，壁挂式直饮机内部结构可以从水源模块、制冷模块、电控模块、杯托与储物模块等方面进行分类。
了解壁挂式直饮机内部结构不仅可以帮助我们选择适合的设备，还可以更好地发挥其功用。
直饮水设备组成及作用(简单版)
直饮水设备的组成1.原水泵（原水压力＜0.3MPa时必须设置）、原水箱2.预处理单元（具体工艺应根据原水情况来选择）微滤：1）滤除水中的泥沙、悬浮物、铁锈等肉眼可见物（可选PP棉、石英砂）2）去除水中异色、异味、余氯、有机物、重金属及脱色（可选颗粒活性炭过滤器）3）自动加药及软化装置，降低水的硬度4）深度过滤水中大颗粒物质，避免大于5μm颗粒状物质进入反渗透系统，延长膜组运行周期（可选活性炭碳棒、聚丙烯缠绕纤维）3.反渗透装置（膜处理技术）1）特种高压泵：为反渗透作用提供动力2）反渗透膜：利用外界压力使浓溶液中的溶剂向稀溶液中扩散（RO膜）。
一种是醋酸纤维膜：会水解，易受微生物侵袭，会在运行中不断被压紧，产水量不断下降，寿命低；另一种是聚酰胺膜，它对水中的游离氯很敏感。
第三种复合膜，是由以上两种膜组成的，可以有效规避两外两种渗透膜的不足。
3）膜壳：反渗透装置的容器罐4）支架4.后处理在反渗透不能满足出水要求时，增加的设备，一般为超滤、杀菌。
1）超滤：一般为活性炭芯，作用是为了改善口感。
2）杀菌：紫外线或臭氧，设置在净水水箱入口处及循环水回水处。
5.净水水箱有效容积为最高日饮水量的30%~40%6.清洗系统当反渗透系统受到污染，或出水指标不能够满足要求时，需对反渗透装置进行清洗。
1）在线清洗出现以下任何情况可在线清洗：1.产水量≤初始产水量的15%2.盐透率增加10%3.压差增加15%清洗系统一般由清洗水箱、清洗低压泵、精密过滤器组成，而且必须编制清洗方案。
2）离线清洗如果在线清洗仍不能满足要求，须更换备用膜单元。
并对更换下的膜单元进行检测，在选择清洗配方，单独清洗。
以上是直饮水设备的组成及各组成单元简单扼要的作用，具体的设备选型，应请各直饮水设备厂家对现场进行详细的勘察及精确的计算才可以明确采用何种经济合理的方案及设备。
小区直饮水方案(全面完整版)
小区直饮水方案(全面完整版) (可以直接使用，可编辑全面完整版资料，欢迎下载）小区直饮水方案小区直饮水供水工程方案直饮水系统由制水系统、供水系统、杀菌消毒系统、管网系统、供水终端，计量系统6部分组成。
1. 制水系统（1）制水系统由介质过滤器、活性炭吸附系统、精密保安过滤器、RO-逆渗透膜滤系统、净化水水箱等组成，全部选用进口主件的设备。
（2）介质过滤采用降流式多层滤料过滤器，其一方面扩大设备对原水变化的适用范围，另一方面保证了活性炭吸附系统、RO膜系统的进水水质。
（3）活性炭吸附系统采用降流式固定床，活性炭为净水炭，其作用是：a 吸附消除自来水中的异味、色度、余氯；b 吸附去除合成洗涤剂、农药等微污染物；c 进一步吸附经介质过滤后的水中未过滤掉的悬浮物，降低水的浑浊度。
（4）在RO-逆渗透膜滤系统前设置精密过滤器，可进一步去除水中大颗粒物质，避免经活性炭吸附后的水中大于5um颗粒状物进入反渗透系统，延长膜组件运行周期和使用寿命。
（5）RO-逆渗透膜滤系统是整个净水工艺设备的核心，一方面除去前处理残存的悬浮物、细菌、病毒，另一方面除去水中的氟离子、重金属离子、三氯甲烷等有害有机物，使净化水达到优质饮用水的标准。
（6）全系统采用IC微电脑控制，全自动运行，有水质控制、过压报警停机、故障自动报警及停机功能，可根据净化水箱水位自动工作，低水位时停机、非低水位时工作，高水位时待机，自动进行反冲洗。
（7）配备大容量净化水箱，满足高峰用水的要求。
2. 供水系统选用原装进口的恒压供水设备，通过采集由于外界用水量变化而引起的外输水压力变化情况，自动控制供水泵工作，从而达到外输水压力恒定，保证所有供水点取水方便，互不干扰。
当水泵干转时，设备延时停机，并出现故障信号。
3. 消毒系统（1）紫外消毒：采用进口紫外线杀菌器对水箱、供水管网进行杀菌消毒，灭菌效率在99.8%以上。
该系统的杀菌原理是利用紫外灯发出特有的253.7nm的紫外光，彻底破坏细菌的DNA 结构，促使细菌死亡或失去生存繁殖能力，达到杀菌、消毒的目的。
饮水机原理与结构
饮水机原理与结构
饮水机，作为现代办公室和家庭中常见的设备，其原理和结构
一直备受人们关注。
饮水机主要由制冷系统、加热系统、过滤系统
和外壳组成。
首先，制冷系统是饮水机中至关重要的部分。
它由压缩机、蒸
发器、冷凝器和膨胀阀等组件组成。
当压缩机开始工作时，制冷剂
被压缩成高温高压气体，然后通过冷凝器散热冷却成高压液体，再
经过膨胀阀减压成低温低压液体，进入蒸发器蒸发成低温低压蒸汽，从而吸收周围热量实现制冷效果。
其次，加热系统也是饮水机的重要组成部分。
加热系统通常采
用加热管或者发热片进行加热，通过控制加热时间和温度来保证出
水的温度符合要求。
加热系统的温控装置能够根据外界温度和用户
需求来调节加热功率，保证出水温度稳定。
另外，过滤系统是保证饮水机出水质量的关键。
过滤系统一般
包括PP棉滤芯、活性炭滤芯和RO反渗透膜等，通过这些过滤器可
以有效去除水中的杂质、异味和重金属等有害物质，保证出水的清
洁和健康。
最后，外壳是饮水机的外部保护结构，一般采用ABS工程塑料或不锈钢材质制成。
外壳的设计不仅要美观大方，还要方便清洁和维护，提高用户体验。
综上所述，饮水机的原理与结构是相互配合的，制冷系统和加热系统保证了出水的温度，过滤系统保证了出水的质量，外壳保证了饮水机的外观和使用寿命。
这些组成部分共同作用，才能保证饮水机的正常运行和为人们提供清洁、健康的饮用水。
小区直饮水系统组成部件及性能介绍
小区直饮水系统组成部件及性能介绍直饮水设备适用于别墅、公寓生活水、直接饮用水、生活社区，从整个餐厅，净化直饮水设备采用反渗透技术的高质量的纯水系统的核心技术。
通过反渗透技术才能达到直饮水的标准。
反渗透系统主要采用膜过滤工艺然后水分子可以通过反渗透膜。
其他一些如钙、镁、钠等离子随废水一起排掉。
下面本系统的组成部件。
原水预处理系统作为纯净水生产的依托是非常重要的。
所以要生产纯净水一定是要选择原水水质比较好的地方。
如山泉、深井等。
在这里牵扯到一个非常重要的指数就是“电导率”。
一般而言电导率，越低。
水越纯净。
现在采用的水处理工艺都是采用的反渗透系统。
经过处理后的水一般能达到90%——99%的脱盐率。
下面介绍一下这个系统的组成部件。
1.原水泵原水泵是为原水预处理系统提供原水压力的作用。
如果原水有压力就完全可以不用这个设备。
一般要求原水压力>=0.3MP。
2.原水箱原水箱的作用更简单，是储存原水用的。
这是怕原水万一供不上作一个中转。
3.石英砂过滤器这个设备主要是去除水中的沙子、泥巴、铁锈等悬浮物及部分胶体杂质。
过滤水中的微生物、尘土使原水达到清澈的目的。
4.活性炭过滤器该设备主要是去除有机物杂质、部分臭味，除余氯。
可防止有机物污染反渗透膜和余氯氧化反渗透膜。
5.加药系统(阴阳离子交换系统)以前本系统为阴阳离子交换系统，但是操作起来非常不容易且费工，费料。
现在改为加药系统直接向里添加水处理药剂(阻垢剂、絮凝剂、杀菌剂)。
设备性能：低压开关保护高压泵不会因供水停止而损坏。
高效率、低噪音的高压泵，降低运行噪音，减少能耗。
脱盐率高，运行压力低的卷式复合膜提高了产水水质、降低运行成本且使用寿命长。
产水、浓水各设有流量计以监视并调节运行出水量及系统回收率。
产水电导仪在线监测产水水质。
进水及浓水压力表，在线监测反渗透膜的进出口压力，提示何时需要对RO膜进行清洗。
自动停水阀用以避免停机时水继续流入系统。
反渗透膜是整个设备的重要组成部分，也是保证高质量的水的重要条件，因为长时间运行的流程将拦截污染物，所以你需要检查污染，定期清洗，以确保长期保持最佳的工作状态。
管道直饮水设备的结构作用介绍
管道直饮水设备的结构作用介绍管道直饮水设备的概述管道直饮水设备是一种能够通过管道将自来水进行净化处理后，直接饮用的设备。
通俗点说，它就是把原本的水龙头，用一个小水处理系统过滤一下后再转化为直饮水。
相较于传统的净水设备，管道直饮水器优势在于它相当于把净水分装在了原来的自来水管里，并且直接饮用无需存放，不占用桌面空间，具有节约空间的优势。
管道直饮水设备的结构管道直饮水设备的组成一般分为：进水口管道、前置过滤器、反渗透膜、后置活性炭过滤器、二次过滤器、出水管道。
进水口管道进水口管道负责将自来水引入净化系统中，一般来说是与原水管相连，通过水管将自来水进入前置过滤器。
前置过滤器前置过滤器是净化系统中的第一道屏障，其作用是过滤水中的杂质、泥沙、铁锈等杂物，防止这些颗粒物进入到后面的过滤器或者造成反渗透膜污染，从而为后续处理器材创造保护层。
反渗透膜反渗透膜是管道直饮水设备中最重要的一个部分，其作用是通过由高浓度溶液向低浓度溶液的自然渗透趋势来实现水的分离和纯化。
通过这个膜系统的运作，可以将水中的离子、细菌、病毒等杂质去除，提高水的质量和安全性。
后置活性炭过滤器经过反渗透膜的处理后，水的质量得到了明显的提高，但反渗透膜不能去除水中的异味和异色，这时候就需要一个后置活性炭过滤器。
活性炭过滤素可以有效去除水中的异味异色，同时也会去除水中的一些有害物质，如氯等。
二次过滤器二次过滤器是为了让水更加干净，同时提升饮用水口感而设置的。
这种过滤器通常采用超滤技术，其能够有效过滤掉水中的有机物、微生物、杂质等，从而让水更加干净、卫生。
出水管道出水管道是管道直饮水设备中唯一的出口，负责将经净化过的水送到家庭的厨房或者饮水机中，供人们直接饮用。
管道直饮水设备的作用管道直饮水设备的主要作用就是为人们提供直接可饮用、高品质、安全卫生的饮用水。
通过前置过滤器、反渗透膜、后置活性炭过滤器及二次过滤器等多道工序，去除水中有害物质和异味，使得出来的水更加干净、甘甜、健康，不仅可以直接喝，而且可以用来做饭、煮茶、制作饮品等，给人们更为健康便捷的生活。
饮水机原理与结构
饮水机原理与结构
饮水机是一种能够提供过滤净化水源的设备，它的原理和结构对于我们了解饮水机的工作原理和使用方法非常重要。
在这篇文档中，我们将深入探讨饮水机的原理与结构，帮助大家更好地理解这一设备。
首先，让我们来了解一下饮水机的原理。
饮水机主要通过一系列的过滤和净化工艺，将自来水中的杂质、异味、重金属等有害物质去除，从而得到清洁健康的饮用水。
常见的过滤工艺包括，PP棉过滤、颗粒活性炭吸附、压缩活性炭吸附、RO反渗透膜过滤、纳米银离子抗菌等。
这些过滤工艺相互配合，能够有效地提高水质，保证饮用水的安全和健康。
接下来，我们来了解一下饮水机的结构。
一般来说，饮水机主要由进水系统、预处理系统、净化系统、储水系统、出水系统和电控系统等部分组成。
进水系统负责将自来水引入饮水机内部，预处理系统包括PP棉过滤和颗粒活性炭吸附等工艺，净化系统则包括压缩活性炭吸附和RO反渗透膜过滤等工艺，储水系统用于存储净化后的水，出水系统则将净化后的水送至用户处，电控系统则负责控制整个饮水机的运行。
饮水机的结构设计旨在保证水质的安全和健康，同时也考虑了使用的便捷性和节能性。
通过合理的结构设计，饮水机能够在保证水质的前提下，尽可能地减少能源消耗和水资源的浪费，从而更好地满足人们对于健康饮水的需求。
总的来说，饮水机的原理与结构是相辅相成的，只有深入理解了其原理，才能更好地理解其结构设计的合理性。
通过本文档的介绍，相信大家对于饮水机的工作原理和结构有了更清晰的认识，希望能够帮助大家更好地选择和使用饮水机，从而保证家庭饮水的安全和健康。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

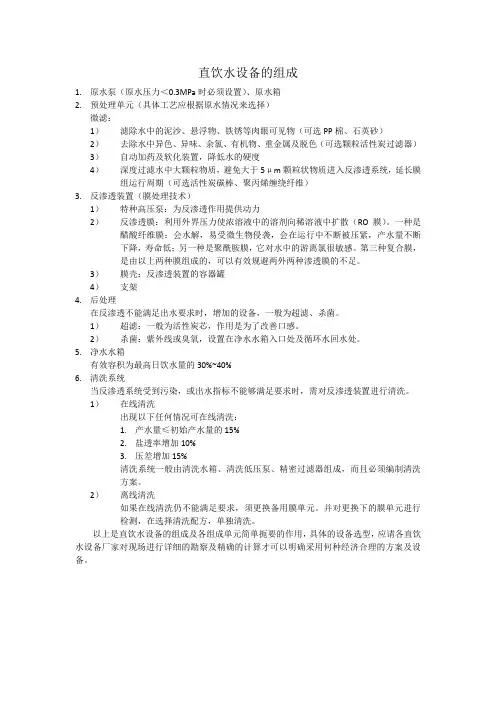

直饮水设备的组成
1.原水泵(原水压力<0.3MPa时必须设置、原水箱
2.预处理单元(具体工艺应根据原水情况来选择
微滤:
1滤除水中的泥沙、悬浮物、铁锈等肉眼可见物(可选PP棉、石英砂
2去除水中异色、异味、余氯、有机物、重金属及脱色(可选颗粒活性炭过滤器
3自动加药及软化装置,降低水的硬度
4深度过滤水中大颗粒物质,避免大于5μm颗粒状物质进入反渗透系统,延长膜
组运行周期(可选活性炭碳棒、聚丙烯缠绕纤维
3.反渗透装置(膜处理技术
1特种高压泵:为反渗透作用提供动力
2反渗透膜:利用外界压力使浓溶液中的溶剂向稀溶液中扩散(RO膜。
一种是
醋酸纤维膜:会水解,易受微生物侵袭,会在运行中不断被压紧,产水量不断
下降,寿命低;另一种是聚酰胺膜,它对水中的游离氯很敏感。
第三种复合膜,
是由以上两种膜组成的,可以有效规避两外两种渗透膜的不足。
3膜壳:反渗透装置的容器罐
4支架
4.后处理
在反渗透不能满足出水要求时,增加的设备,一般为超滤、杀菌。
1超滤:一般为活性炭芯,作用是为了改善口感。
2杀菌:紫外线或臭氧,设置在净水水箱入口处及循环水回水处。
5.净水水箱
有效容积为最高日饮水量的30%~40%
6.清洗系统
当反渗透系统受到污染,或出水指标不能够满足要求时,需对反渗透装置进行清洗。
1在线清洗
出现以下任何情况可在线清洗:
1.产水量≤初始产水量的15%
2.盐透率增加10%
3.压差增加15%
清洗系统一般由清洗水箱、清洗低压泵、精密过滤器组成,而且必须编制清洗
方案。
2离线清洗
如果在线清洗仍不能满足要求,须更换备用膜单元。
并对更换下的膜单元进行
检测,在选择清洗配方,单独清洗。
以上是直饮水设备的组成及各组成单元简单扼要的作用,具体的设备选型,应请各直饮水设备厂家对现场进行详细的勘察及精确的计算才可以明确采用何种经济合理的方案及设备。
