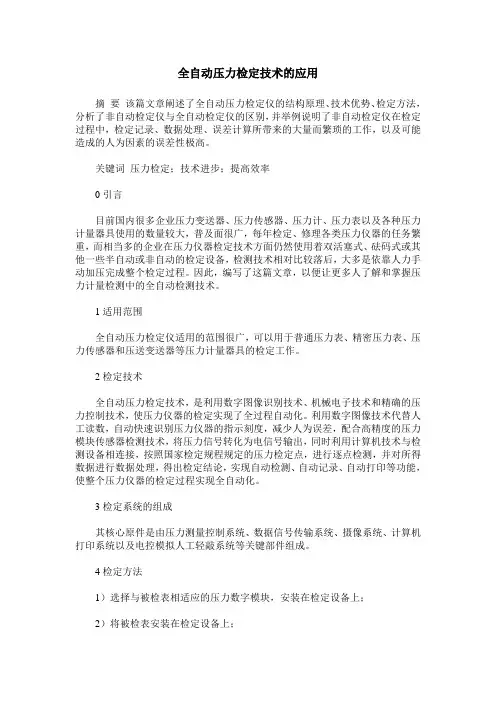

全自动压力检定技术的应用
全自动压力检定技术的应用摘要该篇文章阐述了全自动压力检定仪的结构原理、技术优势、检定方法，分析了非自动检定仪与全自动检定仪的区别，并举例说明了非自动检定仪在检定过程中，检定记录、数据处理、误差计算所带来的大量而繁琐的工作，以及可能造成的人为因素的误差性极高。
关键词压力检定；技术进步；提高效率0引言目前国内很多企业压力变送器、压力传感器、压力计、压力表以及各种压力计量器具使用的数量较大，普及面很广，每年检定、修理各类压力仪器的任务繁重，而相当多的企业在压力仪器检定技术方面仍然使用着双活塞式、砝码式或其他一些半自动或非自动的检定设备，检测技术相对比较落后，大多是依靠人力手动加压完成整个检定过程。
因此，编写了这篇文章，以便让更多人了解和掌握压力计量检测中的全自动检测技术。
1适用范围全自动压力检定仪适用的范围很广，可以用于普通压力表、精密压力表、压力传感器和压送变送器等压力计量器具的检定工作。
2检定技术全自动压力检定技术，是利用数字图像识别技术、机械电子技术和精确的压力控制技术，使压力仪器的检定实现了全过程自动化。
利用数字图像技术代替人工读数，自动快速识别压力仪器的指示刻度，减少人为误差，配合高精度的压力模块传感器检测技术，将压力信号转化为电信号输出，同时利用计算机技术与检测设备相连接，按照国家检定规程规定的压力检定点，进行逐点检测，并对所得数据进行数据处理，得出检定结论，实现自动检测、自动记录、自动打印等功能，使整个压力仪器的检定过程实现全自动化。
3检定系统的组成其核心原件是由压力测量控制系统、数据信号传输系统、摄像系统、计算机打印系统以及电控模拟人工轻敲系统等关键部件组成。
4检定方法1）选择与被检表相适应的压力数字模块，安装在检定设备上；2）将被检表安装在检定设备上；3）调整检测焦距，调整表盘成像的清晰度；4）在计算机上选择被检表的类型，输入被检表的各项信息，点击计算机上的“开始检定”，计算机在接受“开始检定”指令后，向测控箱的微处理器发出检定命令，步进电机驱动加压装置，按照设定的检测点逐步进行升压和降压，摄像系统显示被检表表盘数值，计算机记录相应检测点的检定示值以及轻敲前、轻敲后的压力值，并计算出每一个检定点的示值误差、回程误差、轻敲位移，按照国家计量检定规程的要求对各项检定结果进行误差分析，生成检定记录。
活塞式压力计检定和使用中相关问题探讨
张 力等 作用 ，下 面将 讨 论 其 在 活塞 式 压 力计 检 定 中 的
影 响量 。
响到压 力量 值 传 递 。本 文 将 对 活 塞 式 压 力 计 相 关 检 定
项 目的影 响因素 进行 讨论 。
原理 为基 础 来 进 行 压 力 计 量 的 。它 是 利 用 活 塞 、砝 码
托盘及 专 用砝 码 的 重 力 与 作 用 在 已知 活 塞 面积 上被 测
压力 所产 生 的力相 平衡 的 原理 ，从 而测 出被 测 压力 的 。
活 塞转 动 的初速 度 为 ∞ ，活 塞 及砝 码 对 其 轴 线 的 转 动
２ 相 关 检 定 项 目分 析
依据 检 定 规程 ，活 塞 转 动 延 续 时 间 、活 塞 下 降 速 度 是 活塞 式 压 力 计 的 重 要 性 能 参 数 。下 面将 讨 论 影 响
活塞 式压 力计 这两 个性 能参 数 的各 相关 因素 ］ 。
对 于 测 量 上 限 在 ６ ＭＰ ａ以下 的活 塞 式 压 力计 ，依 据 检定 规 程 ，对 砝 码 、活 塞 及 其 连 接 件 的 质 量 只 进 行 了空气 浮 力 修 正 。但 活 塞 在工 作 过 程 中 ，除 了受 到 重 力 （ 向下 ） 、造 压 介 质 压 力 （ 向上 ） 外 ，其 转 动 的 过
质 的速度梯 度为 一定值 ，所 以有 ｒ＝ ＝ Ｔ Ｌ （） ｊ ３
活塞 有下 降速 度 是 由于 活塞 在 工 作 时 ，活 塞 筒 内和外
面存 在压 力差 ，造 压介 质 由于 压 力 差在 活 塞 和 活塞 筒 之 间有液 体 遗 漏 ，造 成 校 验器 内液 体 体 积减 少 ，减 少
活塞式压力计操作规程
活塞式压力计操作规程
《活塞式压力计操作规程》
一、前言
活塞式压力计是一种常用的压力测量仪器，广泛应用于各种工业领域。
正确操作活塞式压力计可以保证测量的准确性，提高工作效率，避免事故的发生。
因此，本规程制定了活塞式压力计的操作规程，以确保每位操作人员都能正确使用该压力计。
二、操作步骤
1.准备工作
（1）检查压力计的外观是否完好，有无损坏及严重腐蚀；（2）确认压力计的刻度盘是否清晰可见，刻度是否准确；（3）检查压力计的连接管路是否密封良好，无泄漏现象；（4）准备好所需的压力计标定器具。
2.测量操作
（1）将压力计连接至待测设备的压力管路上，注意连接处应保持干净，并确保连接牢固；
（2）打开被测设备的压力阀门，将压力传递至压力计内；（3）观察刻度盘，记录读数，并确保读数稳定后再进行下一步操作；
（4）关闭被测设备的压力阀门，释放压力，将压力计从测量管路上拆下。
3.记录和存储
（1）将测量所得数据及时记录在测量记录表中；
（2）将测量记录表存档，便于日后查阅和分析。
三、注意事项
1.在操作过程中，应注意安全，避免因操作不慎导致意外伤害发生；
2.操作前应认真检查压力计及其连接管路，确保完好无损；
3.在撤除压力计时应先关闭被测设备的压力阀门，避免剩余压力对操作人员造成伤害；
4.测量记录表的存档要求整齐，方便查阅。
通过对《活塞式压力计操作规程》的认真遵守和执行，可以保证每台活塞式压力计的正常运行和准确测量，为工程设计、设备维护和安全防护提供科学数据支持。
活塞压力计检定规程
活塞压力计检定规程活塞压力计是一种用于测量液体或气体压力的仪器。
在工业生产和实验室中广泛应用，能够准确地测量压力，并将压力转化为可读的数值或信号输出。
为了确保活塞压力计的准确性和可靠性，在使用前需要进行检定。
活塞压力计的检定是指通过与已知准确度的标准压力计进行比较，来验证和校正活塞压力计的测量准确度。
检定的目的是确保活塞压力计的测量结果与实际压力值相符，以保证生产和实验的质量和安全性。
活塞压力计的检定规程主要包括以下几个环节：1. 检定前准备在进行检定之前，需要确认活塞压力计的型号、量程和精度等参数，并准备好所需的标准压力计和校验装置。
同时，需要检查活塞压力计的外观是否完好，管路连接是否紧密，以及是否存在损坏或漏气等情况。
2. 校验装置的选择校验装置是与活塞压力计连接的仪器，用于提供已知准确度的标准压力值。
校验装置的选择应根据活塞压力计的量程范围和准确度要求进行确定。
常用的校验装置包括标准压力表、压力发生器和压力控制器等。
3. 检定方法根据活塞压力计的工作原理和要求，选择合适的检定方法。
常用的检定方法包括静态法、动态法和比较法等。
静态法是通过逐渐增加或减小压力，观察活塞压力计的指针或显示屏上的数值变化来确定其准确度。
动态法是通过在一定时间内改变压力，并记录活塞压力计的输出变化，来评估其稳定性和响应速度。
比较法是将活塞压力计与标准压力计同时连接到同一校验装置上，通过对比两者的输出值来判断活塞压力计的准确度。
4. 数据记录与分析在进行检定过程中，需要记录活塞压力计和标准压力计的输出值，并进行比较和分析。
数据记录应包括压力值、时间、环境温度等相关信息。
通过对比和分析数据，可以评估活塞压力计的准确度和稳定性，以及是否需要进行校准或维修。
5. 检定结果的评估与报告根据检定结果，对活塞压力计的准确度和稳定性进行评估。
如果检定结果符合要求，则活塞压力计可以继续使用；如果检定结果不符合要求，则需要进行校准或维修。
JJG59-2007《活塞式压力计》检定规程简释
１ 规 程将 旧规程 合 并 为一 个规 程 ， 大 了适 用 覆 ． 新 增
盖面。
２新 规程 将 原来适 用 范 围的 量限 扩展 到５ ０ ａ ． ０ ＭＰ 。 ３新规 程对 活塞 式压 力计 准确 度等级 提 出 了新 的 分 ．
类方 式 ：． ５ 、．１ 、．２ 、．５ 。 ００ 级 ００ 级 ００ 级 ００ 级 较之 旧规程 ， ０ 不 再 提 工作 基 准 、 等 、 等 的 说法 ， 一 二 且增 加 了Ｏ０ 级 ， ．ｌ 删 除 了原 三等 （ ．级 ） ０２ 。 ４新规 程对 活塞式 压 力计测 量下 限提 出 了要求 和相 ． 应考 核 的技 术 指 标 ，厂家 在 产 品 出厂 时 标 明 的 测量 下
究 院共 同承担 。 经起 草 小组 共 同努 力 ， 时两年 ， 历 新规 程
在 新规 程颁 布 之前 。 国压 力量传 系 统 中使 用 的各 我
级 标 准器 都 采 用 和２ 世 纪５ 年 代 苏 联 制 造 的 活塞 式 压 ０ ０ 力计相 同结 构 和 材质 的活 塞式 压力 计 。 该 类 型的 活塞 而 式 压 力 计 存 在 不 少 缺 陷 ，例 如 ：旧 规 程 规 定 ： １ ６ （ ～ ０）
技术篇 Ｉ技 术 培 训
ＪＧ ９２０（ Ｊ ５—０７活塞式压力计》 检定规程简释
口 屠 立 猛
一
、
起 草 说 明
际建 议要求 的活 塞式 压力 计 ， 能满 足压 力量 值 传递 的 并 需 求 。０４ ， ２ ０ 年 由全 国压 力计 量技 术委 员 会提 出 申请 ， 经 国家质 检 总局批 准 立项 修 订《 塞式 压力 计》 定规 程 。 活 检
（ 别 力 ）以及活 塞 自由转动 的延 续 时间 等技 术 指标 都 鉴 受 到很 大影 响 ， 而直 接 影响 测量 的 准确 度 。 如 ： 从 下 ：
仪表试题及参考答案 2
仪表职业技能竞赛理论试题一、名词解释：（每题2分，共10分）1、标称范围——测量仪器的操纵器件调到特定位置时可得到的示值范围。
2、测量范围——测量仪器的误差处在规定极限内的一组被测量的值。
3、测量不确定度——表征合理地赋予被测量之值的分散性，与测量结果想联系的参数。
4、鉴别力——使测量仪器产生未察觉的响应变化的最大激励变化，这种激励变化应缓慢而单调地进行。
5、倍数单位——按约定的比率，由给定单位构成的更大的测量单位。
二、填空题（每题0.5分，共10分）1、GB17820－1999《天然气》标准规定：一类气的总硫含量≤100 mg/m3；硫化氢含量≤6 mg/m3；二类气的总硫含量≤200 mg/m3；硫化氢含量≤20 mg/m3。
2、置信水准也称为置信水平、置信概率。
3、弹簧管压力表中扇形齿轮的作用是传递放大。
4、LEL是爆炸下限的英文缩写；UEL是爆炸上限的英文缩写；可燃性气体、蒸气与空气的混合物浓度高于其爆炸上限、或低于其爆炸下限时都不会发生爆炸。
5、JJG59－2007《活塞式压力计检定规程》对于活塞等级提出新的分类方式，为0.005级、0.01级、0.02级、0.05级，相比较旧的规程，不再提工作基准或者一等、二等的说法；且增加了0.01级，删除了原三等（0.2级）。
6、手持通信器和智能变送器之间的通信信号是数字信号，且负载电阻和回路电阻之和应在 250—600 欧姆之间才能正常通信。
7、SY／T 6143－2004《用标准孔板流量计测量天然气流量》规定：在任何阻流件下游安装19管束流动调整器，孔板与任何上游阻流件之间的距离至少是 30 D。
8、压力表按其所用介质不同，在压力表上应有规定的色标，并注明特殊介质的名称。
氧气表的色标颜色为天蓝色，同时氧气表还必须标以红色“禁油”字样。
9、GB/T18603－2001《天然气计量系统技术要求》适用于设计通过能力等于或大于 500 m3/h （标准参比条件下），工作压力不低于0.1MPa(表压)的天然气计量站贸易计量系统。
活塞式压力计的技术能力和设备更新的探讨
活塞式压力计的技术能力和设备更新的探讨活塞式压力计是基于帕斯卡定律及流体静力学平衡原理产生的一种高准确度、高复现性和高可信度的精密压力计量仪器。
利用压力作用在活塞上的力与砝码重力相平衡的原理制成的压力计称为活塞式压力计。
它在压力计量技术中占有相当重要的地位。
活塞式压力计具有准确度等级高，测量范围宽（-0.1-2500）MPa，计量性能稳定，结构简单，使用方便和不易损坏等优点。
目前，以活塞式压力计作为压力计量基准的国家都相继建立了基准、副基准；工作基准；标准器；压力表；传感器等一整套传递系统，为了进行国际间高精度压力标准的比对，在国际压力计量会议上提出要以气动活塞式压力计作为液体压力计的国际比对的转换传递手段，可以说活塞式压力计目前几乎是独一无二的基准器和高级标准器。
但活塞式压力计本身存在着测力时加减砝码，使测力点的压力示值不能连续显示，活塞与活塞筒之间存在间隙，在压力作用下使工作液体发生泄漏，活塞杆底部在长期使用下由于材质的关系会变黑、锈蚀和变形，处理困难，在一定程度上影响测量精度和使用寿命等不足之处，但它在检定系统中的位置和作用，决定了它在多数场合被用作量值传递的基准器和标准器，所以应用广泛技术能力不容忽视。
随着压力计量技术的不断更新，国家对活塞式压力计的检定规程做了较大的更改。
2008年11月1日按照国家质检总局的要求，颁布了JJG59-2007活塞式压力计检定规程。
各计量单位所使用的活塞压力计在某种程度上已无法满足新规程的要求。
新规程赋予了活塞式压力计新的生命。
设备更新后大大的改善以上提出的不足，特别是用碳化钨做活塞和活塞筒的材质：碳化钨化学式WC。
全称为黑色六方晶体，有金属光泽，硬度与金刚石相近，为电、热的良好导体。
熔点2870℃，沸点6000℃，相对密度15.63（18℃）。
碳化钨不溶于水、盐酸和硫酸，易溶于硝酸-氢氟酸的混合酸中。
化学性质稳定。
在碳化钨中，碳原子嵌入钨金属晶格的间隙，并不破坏原有金属的晶格，形成填隙固溶体，因此也称填隙（或插入）化合物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JJG59-2007《活塞式压力计》检定规程实施过程中应注意
一、JJG59-2007实施后原有活塞式压力计的更新或改造
JJG59-2007《活塞式压力计》检定规程(以下简称“新规程”)已于20 08年11月1日起实施。
按照国家质检总局质检办量函[2008]1号文的要求，各计量院所及有关单位需要按照新规程有关要求对原有活塞式压力计标准装置进行更换或改造。
根据新规程的有关技术要求，原有活塞式压力计可以按照以下方案进行更新或改造。
1.原一等(0.02级)及以上的活塞式压力计由于专用砝码材质及部分
工作介质都有所变更，因此，这些活塞式压力计必须更换成符合新规程要求的活塞式压力计。
2.原二等(0.05级)活塞式压力计的更新或改造又可以分为以下几种
情况:
(1)测量上限为25MPa及以上的活塞式压力计由于工作介质有所变更，必须更换。
这是因为新规程对于高压活塞式压力计使用的工作介质提出了新的要求，将原来的蓖麻油改为癸二酸二脂或癸二酸异辛脂。
该条的实施对活塞式压力计的生产工艺提出了更高的要求，同时也提高了高压活塞式压力计工作时的灵敏性，原有活塞式压力计如果仅仅只更换工作介质会使其下降速度和密封性两项指标达不到要求。
(2)测量上限为0.6MPa和6MPa的活塞式压力计虽然工作介质没有变更，但是新规程对活塞式压力计的延续时间和下降速度提出了更高的要求。
我们对此进行了大量的实验。
实验结果证明，不进行改造就能够符合新规程要求的可能性不大。
为此，我们对0.6MPa和6MPa活塞式压力计进行了大量的改造试验。
从试验数据来看，通过对活塞底盘、活塞杆和活塞套筒的改造，有部分活塞可以达到新规程的要求，这些活塞式压力计的校验器和专用砝码经改造后可以继续使用，比购置新仪器节约一定的费用。
二、关于以数字压力计作为主标准器建标的问题
由于活塞式压力计需要进行更换或改造，部分使用单位提出了以数字压力计替代活塞式压力计作为主标准器进行建标的问题，对此提出如下建议:
1.根据国家有关规定，可以使用数字压力计作为计量标准主标准器，这一点在计量标准名称代码目录和JJG875-2005《数字压力计》检定规程中都有所体现。
与活塞式压力计相比，数字压力计具有重量轻、便于携带、能够连续显示压力值等优点，在现场检定和微压检定方面具有明显的优势，但是活塞式压力计作为传统的基(标)准仪器，在稳定性、耐用性和经济性方面的优势是其他压力计无法替代的。
例如:活塞式压力计的允许误差是相对误差，而数字压力计的允许误差为引用误差，常用的4台活塞式压力计测量范围可以达到(-0.1～60)MPa，
同样的测量范围需要配备十几台数字压力计或压力模块才能覆盖。
另外，活塞式压力计的
后续检定周期为2年，数字压力计的后续检定周期为1年，所以活塞式压力计的溯源费用也比数字压力计低。
虽然国家质检总局没有禁止使用数字压力计替代活塞式压力计作为主标准器，但是由于各地计量部门的社会公用计量标准担负着保证本地区压力量值准确稳定的重任，因此，对于计量部门我们推荐保留活塞式压力计标准装置，同时在经常用于现场检定的量程段增加一些数字压力计或压力模块，这样既可保持本地区量值的准确和稳定又便于开展现场检定工作。
对于企业内部建立的计量标准，则可以根据自己的实际情况选择主标准器。
2.为了保证作为主标准器的数字压力计的稳定性，JJG875-2005中专门增加了一项稳定性试验，如果稳定性试验不合格则要将其检定周期缩短为半年，同时在检定证书中注明该仪器不能作为主标准器进行量值传递。
因此，在选用数字压力计作为主标准器时，一定要选用质量过关、性能稳定的产品。
三、新规程实施后活塞式压力计检定注意事项
1.活塞转动延续时间
活塞转动延续时间的技术要求及测量方法都有较大改动，过去的测量点为测量上限的一半，新规程则要求在测量范围下限进行延续时间的检定。
2.密封性
此项为首次检定的必检项目，技术要求变化较大，主要是为了保证检定的正常进行以及活塞式压力计的正常使用。
该项试验方法是，将工作介质充满校验器内腔和各导管，先在其中一个接头上装上精密压力表，关闭通往大气、油杯和造压泵的阀门，关闭通往检测口的阀门，按规定的试验压力进行15min的密封性试验，从第11min开始，计算后5min的压力下降值。
再以同样的方法在其余接头上进行密封性检定。
3.下降速度
检定方法:按规定的负荷压力先排除校验器内的空气，用校验器造压使活塞处于工作位置，关闭通向活塞的阀门，在专用砝码中心放置百分表(或千分表)，使表的触头垂直于专用砝码水平面且升高(3～5)mm，然后以约(30～60)r/ min的角速度使活塞顺时针方向自由转动，保持3min后，再观察百分表(或千分表)指针移动距离，同时用秒表测量时间，每次测量时间不少于1min，记录1mi n活塞下降的距离，检定3次，取其最大值。
此项指标与规程修订前的要求相比也有所变化，实际负荷压力为压力计的测量范围上限。
注意要先将空气排干净，再将活塞升至工作位置保持3min，3 min内活塞会有所下降，然后再将活塞升至工作位置进行检定。
4.活塞有效面积的检定方法
一般应采用直接平衡法，只有当标准活塞式压力计与被检活塞式压力计的活塞系统材料、形状尺寸都基本相同，或者被检压力计的准确度要求在0.02级及以下时才能够采用起始平衡法。
5.专用砝码
新规程中专用砝码质量的最大允许误差如表1所示。
表1 专用砝码质量的最大允许误差
此条比规程修订前的技术要求有所提高。
应重新计算现有天平的允许误差，不符合要求的需另行购置。
0.02级活塞式压力计专用砝码应使用无磁或低磁金属材料，而0.02级以上的必须使用无磁金属材料(一般情况下使用不锈钢材料)；0.05级活塞式压力计还允许使用现有的钢制砝码。
因此，目前使用的0.02级和0.005级的活塞式压力计的配套专用砝码需要更换。
测量上限大于25MPa(包括25MPa)的活塞式压力计用于测量压力值时，配套的专用砝码必须作压力变形修正,按顺序号放置使用，但是如果活塞杆和活塞筒材料为硬质材料(如碳化钨)，则可以不考虑压力变形修正。
6.活塞有效面积周期变化率
检定后，活塞式压力计活塞有效面积周期变化率的要求如表2所示。
表2 活塞式压力计活塞有效面积周期变化率的要求
此项目是新增项目，也是考核活塞稳定性的一个重要指标。
尤其对于计量标准考核来说非常重要，作为主标准器其稳定性需要着重考察。
检定时要求送检单位提供上一周期检定证书或其复印件，若活塞有效面积周期变化率不合格，则应缩短检定周期，一般缩短至1年。
活塞有效面积周期变化率如果两次不合格，则判定该活塞式压力计不合格，并出具检定
结果通知书。
作者单位【孙晓全河南省计量科学研究院、吴非洋河南省大气探测技术保障
中心】
