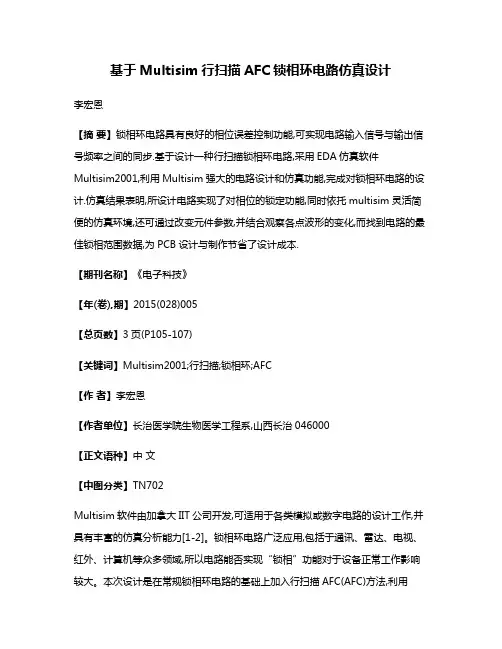

基于Multisim行扫描AFC锁相环电路仿真设计
基于Multisim行扫描AFC锁相环电路仿真设计李宏恩【摘要】锁相环电路具有良好的相位误差控制功能,可实现电路输入信号与输出信号频率之间的同步.基于设计一种行扫描锁相环电路,采用EDA仿真软件Multisim2001,利用Multisim强大的电路设计和仿真功能,完成对锁相环电路的设计.仿真结果表明,所设计电路实现了对相位的锁定功能,同时依托multisim灵活简便的仿真环境,还可通过改变元件参数,并结合观察各点波形的变化,而找到电路的最佳锁相范围数据,为PCB设计与制作节省了设计成本.【期刊名称】《电子科技》【年(卷),期】2015(028)005【总页数】3页(P105-107)【关键词】Multisim2001;行扫描;锁相环;AFC【作者】李宏恩【作者单位】长治医学院生物医学工程系,山西长治046000【正文语种】中文【中图分类】TN702Multisim软件由加拿大IIT公司开发,可适用于各类模拟或数字电路的设计工作,并具有丰富的仿真分析能力[1-2]。
锁相环电路广泛应用,包括于通讯、雷达、电视、红外、计算机等众多领域,所以电路能否实现“锁相”功能对于设备正常工作影响较大。
本次设计是在常规锁相环电路的基础上加入行扫描AFC(AFC)方法,利用Multisim进行设计与仿真,通过调整元件参数,完成了对行AFC锁相环电路的设计。
1.1 锁相环电路的结构锁相环最基本的结构如图1所示。
其由3个基本部件组成:鉴相器(PD)、环路滤波器(LPF)和压控振荡器(VCO)[3-5],各部分的功能如图1所示。
在PLL中,PD是一个相位比较器,比较基准信号uI与输出信号uO之间的相位偏差φ,并由此产生误差信号uD;LF是一个低通滤波器,用于滤除uD中的高频成分,起滤波平滑作用,以保证环路稳定和改善环路跟踪性能,最终输出控制电压uC;VCO是一个电压/频率变换装置,产生本地振荡频率,其振荡频率受uC控制,产生频率偏移,从而跟踪输入信号的频率。
基于Multisim行扫描AFC锁相环电路仿真设计
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ Ｍｕ ｌ ｔ ｉ ｓ ｉ ｍ２ ０ ０１； ｌ ｉ ｎ ｅ ｓ ｃ ａ ｎ ｎ ｉ ｎ ｇ； ｐ ｈ ａ ｓ ｅ － ｌ ｏ ｃ ｋ ｅ ｄ ｌ ｏ ｏ ｐ； ＡＦ Ｃ
Ｍ ｕ ｈ ｉ ｓ ｉ ｍ 软件 由加拿 大 Ｉ Ｉ Ｔ公 司开 发 ， 可 适用 于 各 类 模 拟或 数字 电路 的设 计 工 作 ， 并 具 有 丰 富 的仿 真 分 析能力＿ ｌ － ２ ］ 。锁 相 环 电 路 广 泛 应 用 ， 包 括于通 讯、 雷
ｄ ｏ ｉ ：１ ０ ． １ ６ １ ８ ０ ／ ｊ ． ｃ ｎ ｋ ｉ ． ｉ ｓ ｓ ｎ ｌ ０ ０ ７— ７ ８ ２ ０ ． ２ ０ １ ５ ． ０ ５ ． ０ ３ ０
基 于 Ｍｕ ｌ ｔ ｉ ｓ ｉ ｍ 行 扫 描 ＡＦ Ｃ锁 相 环 电路 仿 真 设 计
李 宏 恩
（ 长 治 医学 院 生 物 医 学 工 程 系 ，山 西 长 治 ０ ４ ６ ０ ０ ０ ）
电路 的设计 。仿 真结果表 明，所设计 电路 实现 了对相位 的锁定 功能 ，同时依 托 ｍ ｕ ｈ ｉ ｓ ｉ ｍ 灵 活简便的仿 真环境 ，还可通 过改 变元件参 数 ，并结合 观 察各 点 波形 的 变化 ，而找 到 电路 的 最佳锁 相 范 围数据 ，为 Ｐ Ｃ Ｂ设计 与 制作 节省 了设 计
afcmultisim软件由加拿大iit公司开发可适用于各类模拟或数字电路的设计工作并具有丰富的仿真分析能力1飞锁相环电路广泛应用包括于通讯雷达电视虹外计算机等众多领域所以电路能否实现图1锁相坏结构锁相功能对于设备正常工作影响较大
鼋ａ 叶拭 ２ ０ １ ５ 年 第２ ８ 卷 第 ５ 期
Ｅｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ Ｓ ｅ ｉ ． ＆ Ｔ ｅ ｃ ｈ ． ／ Ｍａ ｙ ．ｅ ｓ ｃ ａ ｎ ｎ ｉ ｎ ｇ ＡＦ Ｃ ＰＬ Ｌ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ， Ｍｕ ｌ ｔ ｉ ｓ ｉ ｍ２ ０ ０１， ｗｈ ｉ ｃ ｈ ｉ ｓ ｐ ｏ ｗｅ ｒ ｆ ｕ ｌ ｉ ｎ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ｄ ｅ ｓ ｉ ｇ ｎ ａ ｎ ｄ ｓ ｉ ｍｕ ｌ ａ ｔ ｉ ｏ ｎ， ｉ ｓ ｕ ｓ ｅ ｄ． Ｓ ｉ ｍｕ － ｌ ａ ｔ ｉ ｏ ｎ ｒ ｅ ｓ ｕ ｌ ｔ ｓ ｓ ｈ ｏ ｗ ｔ ｈ ａ ｔ ｔ ｈ ｅ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ｄ ｅ ｓ ｉ ｎｅ ｇ ｄ ｈ ｓ ａ ｔ ｈ ｅ ｆ ｕ ｎ ｃ ｔ ｉ ｏ ｎ ｏ ｆ ｐ ｈ ａ ｓ ｅ ｌ ｏ ｃ ｋ ｉ ｎ ｇ ． Ａｎ ｄ ｂ ｅ ｃ ａ ｕ ｓ ｅ ｏ ｆ ｔ ｈ ｅ ｓ ｉ ｍｐ ｌ ｅ ｎｄ ａ ｆ ｌ ｅ ｘ ｉ ｂ ｌ ｅ ｓ ｉ ｍｕ ｌ ａ ｔ ｉ ｏ ｎ ｅ ｎ ｖ ｉ ｒ ｏ ｎ ｍｅ ｎ ｔ ｏ ｆ Ｍｕ ｈｉ ｓ ｉ ｍ ，ｔ ｈ ｅ ｏ ｐ ｔ ｉ ｍａ ｌ ｐ ｈ ａ ｓ ｅ ｌ ｏ ｃ ｋ ｉ ｎ ｇ ｒ ａ ｎ ｇ ｅ ｃ ａ ｎ ｂ ｅ ｏ ｂ ｔ ａ ｉ ｎ ｅ ｄ ｂ ｙ ｃ ｈ ａ ｎ ｇ ｉ ｎ ｇ ｔ ｈ ｅ ｐ ａ ｒ ａ ｍｅ ｔ ｅ ｒ ｓ ｏ ｆ
锁相放大器原理及仿真
锁相放大器的使用目录第一章选题背景1.1 背景说明 (3)1.2 选题依据 (3)1.3 本文工作 (4)第二章锁相放大器的原理 (5)第三章研究与分析 (8)3.1 参考信号产生的方法比较与选择 (8)3.2 前端放大器的设计 (8)3.3 移相方法比较与选择 (8)3.4 相敏检波器的方法比较与选择 (8)第四章系统设计 (10)4.1 总体设计 (10)4.2 硬件设计 (11)4.2.1 前置放大器的设计 (11)4.2.2 移相电路的设计 (12)4.2.3 相敏检波的设计 (13)4.2.4 低通滤波器的设计 (14)4.3 软件设计 (15)第五章系统测试 (16)第六章附录 (18)总结 (26)致谢 (27)参考文献 (28)第一章选题背景背景说明1962年美国 EG&G PARC(SIGNAL RECOVERY公司的前身 )的第一台锁相放大器 (Lock-in Amplifier，简称 LIA)的发明，使微弱信号检测技术得到标志性的突破，极大地推动了基础科学和工程技术的发展。
目前，微弱信号检测技术和仪器的不断进步，已经在很多科学和技术领域中得到广泛的应用，未来科学研究不仅对微弱信号检测技术提出更高的要求，同时新的科学技术发展反过来促进了微弱信号检测新原理和新方法的诞生。
早期的 LIA是由模拟电路实现的，随着数字技术的发展，出现了模拟与数字混合的 LIA，这种LIA只是在信号输入通道，参考信号通道和输出通道采用了数字滤波器来抑制噪声，或者在模拟锁相放大器（简称 ALIA）的基础上多了一些模数转换（ ADC）、数模转换（ DAC）和各种通用数字接口功能，可以实现由计算机控制、监视和显示等辅助功能，但其核心相敏检波器 (PSD)或解调器仍是采用模拟电子技术实现的，本质上也是 ALIA。
直到相敏检波器或解调器用数字信号处理的方式实现后，就出现了数字锁相放大器（简称 DLIA），DLIA比 ALIA 有许多突出的优点而倍受青睐，成为现在微弱信号检测研究的热点，但是在一些特殊的场合中， ALIA仍然发挥着 DLIA不可替代的作用。
06、电力电子技术matlab仿真-锁相环
Thyristor
GTO/IGCT
IGBT
MOSFET
(Base/gate) Driver circuit
Control Circuit
Driver Circuit
From control circuit
+VGG R1 + Rg G + VGS _ D VDC S _
Q1 LM311
MOSFET gate driver
17
西南交通大学
锁相环的应用——APF
主电路板
18
控制路板
西南交通大学
APF静态性能
19
西南交通大学
STATCOM控制系统
STATCOM 控制器
PWM
西南交通大学
20
Modeling and Simulation of Power Electronics System
Modeling and Simulation of Three-phase PLL
• IGCT – Integrated with its driver
西南交通大学
Photos of IGBT
西南交通大学
Power Switches: Power Ratings
1GW 10MW 10MW 1MW 100kW 10k W 1kW 100W 10Hz 1kHz 100kHz 1MHz 10MHz
西南交通大学
Isolation
R1 ig
+
vak
-
R2 Pulse source
iak
Isolation using Pulse Transformer
From control circuit

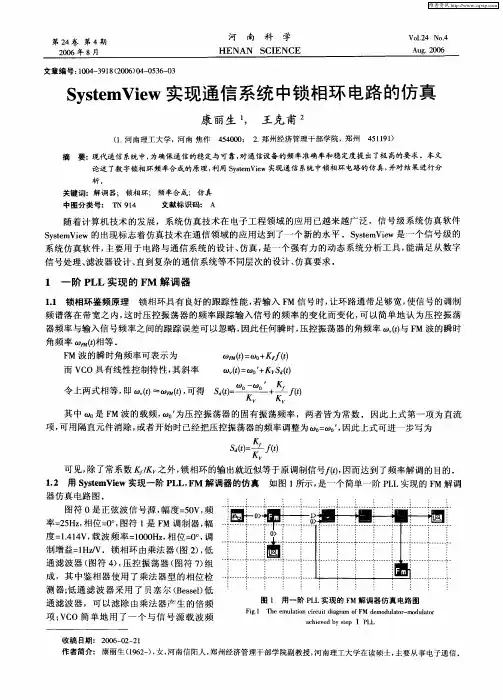

SystemView实现通信系统中锁相环电路的仿真
