初步认识auto cad是什么
室内设计实用知识：初步认识CAD软件
在石家庄中艺职业培训学校室内设计培训班的课程当中，学生们必须掌握一款软件——功能auto cad。
那么什么是auto cad呢？下面就我们就来了解一下：功能auto cad是美国autodesk公司推出的一个通用二维和三维cad图形软件系统。
Cad是英文computer aided design 的缩写，意思是计算机辅助设计。
作为中艺教育室内设计培训班的学员，我将自己的所学以学习日志的形式分享给大家，希望为对CAD感兴趣的朋友们一些启发。
在CAD的第一节课当中，我们首先对于CAD要有一个初步的认识。
主要应用领域：
1/机械设计：
2/服装设计
3/ 建筑设计（包括室内设计）
cad的工作空间
当我们第一次打开cad的时候会提示新功能专题练习，若不需要建议关闭。
在下面图框中，我们可以快速的选择自己需要的的工作空间，对于习惯使用autocad传统界面的用户，可以使用“autocad经典”工作空间。
其界面主要由{菜单浏览器}按钮，快速访问工具栏，菜单栏，工具栏，文本窗口与命令行及状态栏，修改工具栏，标准工具栏，对象特征蓝，绘图区，命令行等等构成。
状态栏位于程序的最底部。
左边显示绘图区中十字光标的当前位置的坐标。
右边是捕捉，栅格正交极轴，对象捕捉，对象追踪，线宽和模型辅助绘图的切换按钮，单击相应按钮，可以实现开和关状态之间的切换，凹陷状态为开，凸起状态为关。
（文/中艺室内设计培训班学
员李道）。
第1章AutoCAD概述
下一页 上一页
返回主页
3.工具栏 工具栏以图标的形式，形象又直观地表示AutoCAD 2006
的一个个命令。 把光标移动到某个图标上稍停片刻，即在该图标一侧显示
相应的工具提示，同时在状态栏中，显示对应的说明和命 令名。单击图标可以执行对应的操作。 右下角带有小黑三角形的按钮表明具有包含相关命令可下 拉的图标工具栏，按住鼠标左键会弹出相应的工具栏，按 住鼠标左键并将光标移动到某一图标上然后松手，该图标 就成为当前图标。单击当前图标，可执行相应的命令。 4．绘图区 位于屏幕中间的整个黑色区域是AutoCAD 2006的绘图区， 也称为工作区域。默认设置下的工作区域是一个无限大的区 域，我们可以按照图形的实际尺寸在绘图区内绘制各种图形。
下一页
上一页
返回主页
•第1章AutoCAD概述
1.4.2 打开文件
打开已有图形文件有以下几种方法： 1．单击下拉菜单栏中的【文件】|【打开】命令。 2．单击【标准】工具栏中的打开命令按钮。 3．在命令行中输入OPEN。
注意：如果图形修改后尚未保存，则退出之前会出现如图所示的系统 警告对话框。单击【是】按钮系统将保存文件后退出；单击【否】按 钮系统将不保存文件；单击【取消】按钮，系统将取消执行的命令， 返回到原AutoCAD 2006工作界面。
下一页
上一页
返回主页
1.3 AutoCAD的界面简介
下一页
返回主页
行下
下一页 上一页 返回主页
4．【使用向导】选项卡
单击【启动】对话框中的【使用向导】按钮，系统会弹出如图所 示的对话框。该对话框提供了【高级设置】和【快速设置】两种向 导方式，下面分别作一介绍：
下一页 上一页 返回主页
1）高级设置各步骤的功能如下：
2.CAD的基本概念
图1-4 AutoCAD文本窗口
• 6.布局标签 • AutoCAD 2008系统默认设定一个模型空间布局标签和“布局1”、 “布局2”两个图纸空间布局标签。 • AutoCAD 2008系统默认打开模型空间，用户可以通过鼠标左键单 击选择需要的布局。 • 7.状态栏 • 状态栏在屏幕的底部，左端显示绘图区中光标定位点的坐标 • x、y、z，在右侧依次有“捕捉”、“栅格”、“正交”、“极轴”、 “对象捕捉”、“对象追踪”、“DUCS (允许/禁止动态UCS)”、 “DYN（即动态数据输入）”、“线宽”和“模型”九个功能开关按 钮，左键单击这些开关按钮，可以实现这些功能的开关。 • 状态栏的中部是注释比例的显示，通过状态中的图标，可以很方 便地访问常用注释比例常用功能。 • 状态栏的右下角是状态栏托盘，通过状态栏托盘中的图标，可以很 方便地访问常用功能。右键单击状态栏或左键单击右下角小三角符号 可以控制开关按钮的显示与隐藏或更改托盘设置。
• 2.1、下拉菜单 通过单击子菜单中的任一命令选项，即可完 成与该项目对应的操作。AutoCAD下拉菜单选项 有以下几种行式： • AutoCAD 菜单中的命令有以下三种形式： （1）如果菜单项后带有小黑三角形，表示该选项 后带有子菜单。 （2）如果菜单项后带有省略号“…”，表示选取该 项后将会打开一个对话框，通过对话框可为该命 令的操作指定参数。 （3）直接操作的菜单命令：这种类型的命令将直 接进行相应的绘图或其他操作。如果菜单项中用 黑色字符标明的选项表示该项可用，用灰色字符 标明的菜单选项则表示该项暂时不可用，需要选 定合乎要求的对象之后才能使用。
• 3.保存文件 • 执行方式如下； • 命令名：QSAVE(或SAVE) • 菜单：文件→保存 • 工具栏：标准→保存 • 操作步骤如下： • 执行上述命令后，若文件已命名，则 AutoCAD自动保存；若文件未命名，则系统打开 “图形另存为”对话框，用户可以命名保存。在 “保存于” 下拉列表框中可以指定保存文件的路 径；在“文件类型”下拉列表框中可以指定保存 文件的类型。 •
CAD软件介绍
CAD软件介绍CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种通过计算机技术辅助进行设计、绘图和制造等工作的方法。
随着计算机技术的快速发展，CAD软件应运而生，并在各行各业得到广泛应用。
本文将介绍几种常用的CAD软件及其特点，以便读者了解和选择适合自己需求的软件。
一、AutoCADAutoCAD可以说是最为著名且应用最广泛的CAD软件之一。
它以其强大的功能、稳定的性能和丰富的插件资源而闻名。
AutoCAD可以实现2D和3D的设计和绘制，适用于建筑、机械、电子等多个领域。
其直观的界面和丰富的命令工具使得用户能够快速上手，快捷地完成设计任务。
此外，AutoCAD还支持不同版本的文件互相转换，方便合作和共享。
二、SolidWorksSolidWorks是一款专为机械设计而开发的CAD软件。
它采用了基于特征的设计方法，使得用户可以轻松创建和修改各种机械零部件。
SolidWorks具有强大的装配功能，可以对多个零部件进行组装和运动仿真。
此外，它还提供了工程图纸和报告生成功能，方便制作详细的设计文档。
SolidWorks的用户界面简洁明了，让用户能够快速查找和使用各种工具。
三、RevitRevit是一款专为建筑设计和施工而设计的BIM（Building Information Modeling）软件。
它采用了面向对象的建模方法，能够生成建筑的3D模型。
Revit不仅可以展示建筑的外观和结构，还可以模拟建筑的光照、通风等效果。
它提供了丰富的建筑元素库，用户可以方便地选择和拖拽所需的元素进行设计。
Revit还具有与结构分析和施工管理软件的互联功能，能够提高项目的设计效率和质量。
四、MicroStationMicroStation是一款综合性的CAD软件，广泛应用于土木工程、交通工程和电力工程等领域。
它具有强大的二维和三维设计功能，能够实现复杂的建筑和工程项目的设计。
MicroStation拥有灵活的界面设置，用户可以根据自己的需求进行定制。
第一章 AutoCAD 基础知识
第二象限 (-, +)
第三象限 (-, -)
第一象限 (+, +)
第四象限 (+, -)
坐标系中各象限坐标值的正负值
G(-29,70)
任 意
E(50,74)
图
形
F(-89,-16)
坐
标
输
入
D(-97,16)
法
自我介绍
姓名：白成元 讲课特点：根据计算机课程特点，边讲边
练，我先讲，大家后练。 学习方法：专心听，多提问，多讨论、认真练
、 勤练。 要求：1.不迟到；不缺席；2.每人买一个U盘。 建议：教学中有什么意见、建议，及时
向我反映，以便能及时改进。
本学期教学日历展示 Βιβλιοθήκη 教材内容介绍 考核课程考核
用CAD绘制的用于制作鸟瞰图的地形图
用3dsMAX制作的建筑效果图
用photoshop进行后期制作的效果图
Cad绘制平面图
3dsMAX建模
Photoshop后期处理
1.2 AutoCAD2014的工作界面
标题栏
菜单栏
主要元素组成： 标题栏和菜单栏； 工具栏
工具栏；
绘图窗口； 文本窗口；
绘图窗口
绘图窗口
在AutoCAD中，绘图窗口是用户绘图的工作区域，所有的绘图结 果都反映在这个窗口中。可以根据需要关闭其周围和里面的各个工具 栏，以增大绘图空间。如果图纸比较大，需要查看未显示部分时，可 以单击窗口右边与下边滚动条上的箭头，或拖动滚动条上的滑块来移 动图纸。
在绘图窗口中除了显示当前的绘图结果外，还显示了当前使用 的坐标系类型以及坐标原点、X轴、Y轴、Z轴的方向等。默认情况下， 坐标系为世界坐标系(WCS)。
AutoCAD初级绘图指南
AutoCAD初级绘图指南第一章：AutoCAD软件简介AutoCAD是一种流行的计算机辅助设计（CAD）软件，广泛应用于建筑、工程和制图领域。
它具备强大的绘图和编辑功能，能够帮助用户创建高质量的二维和三维设计图纸。
1.1 AutoCAD的发展历史AutoCAD由美国建筑师John Walker于1982年开发，最初用于简化机械工程设计流程。
随着技术的发展，AutoCAD逐渐扩展到其他领域，并成为全球领先的CAD软件之一。
1.2 AutoCAD的应用领域AutoCAD广泛应用于建筑设计、土木工程、电气工程、室内设计等领域。
它可以用于制作平面图、立体图、流程图、零件图等不同类型的图纸。
第二章：AutoCAD界面和基本操作2.1 AutoCAD界面介绍AutoCAD界面由菜单栏、工具栏、绘图区、命令行和属性编辑器等组成。
熟悉界面布局对于提高工作效率至关重要。
2.2 AutoCAD基本操作在开始使用AutoCAD之前，我们需要掌握一些基本的操作技巧。
这包括选择、移动、复制、删除、缩放和旋转图形等基本操作。
第三章：绘图命令和工具3.1 绘图命令介绍AutoCAD提供了许多绘图命令，用于创建和编辑图形。
我们将介绍常用的绘图命令，包括线段、圆、矩形、多边形和椭圆等。
3.2 图形编辑工具除了绘图命令外，AutoCAD还提供了强大的图形编辑工具，用于修改和调整已有的图形。
这些工具包括偏移、修剪、延伸和镜像等。
第四章：图层管理4.1 图层概念和作用图层是AutoCAD中一种重要的管理工具，用于控制和组织绘图中的不同元素。
通过使用图层，我们可以对图形进行分组、控制显示和管理图形属性等。
4.2 图层操作在AutoCAD中，我们可以创建、重命名、删除和切换图层。
此外，我们还可以调整图层的显示属性、颜色、线型和线宽等。
第五章：尺寸和标注5.1 尺寸和标注的作用尺寸和标注对于图纸的理解和使用至关重要。
通过尺寸和标注，我们可以表达图形的大小、距离和角度等信息。

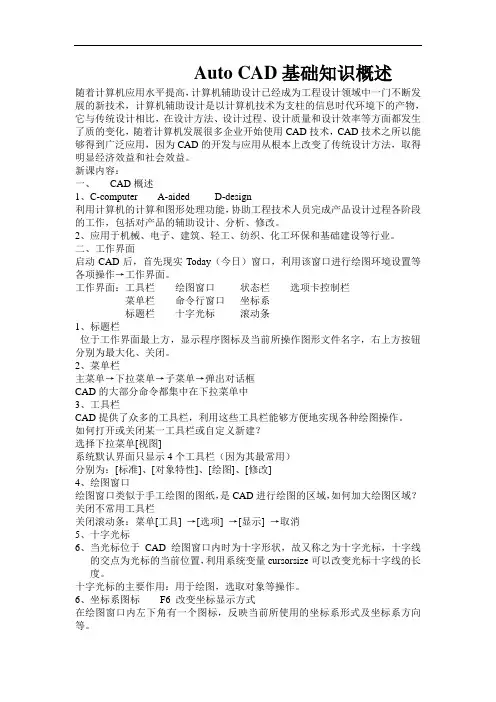

Auto_CAD用户手册
Auto CAD基础知识概述随着计算机应用水平提高，计算机辅助设计已经成为工程设计领域中一门不断发展的新技术，计算机辅助设计是以计算机技术为支柱的信息时代环境下的产物，它与传统设计相比，在设计方法、设计过程、设计质量和设计效率等方面都发生了质的变化，随着计算机发展很多企业开始使用CAD技术，CAD技术之所以能够得到广泛应用，因为CAD的开发与应用从根本上改变了传统设计方法，取得明显经济效益和社会效益。
新课内容：一、CAD概述1、C-computer A-aided D-design利用计算机的计算和图形处理功能，协助工程技术人员完成产品设计过程各阶段的工作，包括对产品的辅助设计、分析、修改。
2、应用于机械、电子、建筑、轻工、纺织、化工环保和基础建设等行业。
二、工作界面启动CAD后，首先现实Today（今日）窗口，利用该窗口进行绘图环境设置等各项操作→工作界面。
工作界面：工具栏绘图窗口状态栏选项卡控制栏菜单栏命令行窗口坐标系标题栏十字光标滚动条1、标题栏位于工作界面最上方，显示程序图标及当前所操作图形文件名字，右上方按钮分别为最大化、关闭。
2、菜单栏主菜单→下拉菜单→子菜单→弹出对话框CAD的大部分命令都集中在下拉菜单中3、工具栏CAD提供了众多的工具栏，利用这些工具栏能够方便地实现各种绘图操作。
如何打开或关闭某一工具栏或自定义新建？选择下拉菜单[视图]系统默认界面只显示4个工具栏（因为其最常用）分别为：[标准]、[对象特性]、[绘图]、[修改]4、绘图窗口绘图窗口类似于手工绘图的图纸，是CAD进行绘图的区域，如何加大绘图区域？关闭不常用工具栏关闭滚动条：菜单[工具] →[选项] →[显示] →取消5、十字光标6、当光标位于CAD绘图窗口内时为十字形状，故又称之为十字光标，十字线的交点为光标的当前位置，利用系统变量cursorsize可以改变光标十字线的长度。
十字光标的主要作用：用于绘图，选取对象等操作。
Auto_Cad教学课件PPT课件
第17页/共151页
§2.3 基本操作入门
辅助精确作图操作方法 在开始绘制对象时，只能通过鼠标随意点取来选择坐标点。但这种方法很难准 确指定某一位置，总会存在误差。因此AutoCAD提供了一系列能来精确定位光标 的辅助绘图功能。 正交模式：可快捷准确画出水平、竖直直线。 在绘制图形过程中，常常要将点定位到一些图形中的特殊几何点，比如端点、 中点、圆心和交点等。使用对象捕捉、追踪功能快捷准确捕捉对象上的这些几何 点。通过“对象捕捉对话框”进行设置。 对象捕捉：可将光标强制性地准确定位在已存在的对象特定点或特定位置上。 （相对基点对象捕捉fro）
多线（平行线）的绘制 命令：Mline，绘图|多线； 该命令最多可产生16条各具颜色和线型的平行线，可以设置“调节、比例和
举例4
第7页/共151页
§1.2 AutoCAD基础
基本概念与术语 2、绘图单位：有mm、英寸，屏幕单位不一定等于实际出图单位, 默认下是采用
mm，且按照 1：1绘图。 3、实体（对象）：由基本绘图命令产生的图形元素称为实体，如：由直线和矩形
命令产生的同样的矩形，分别是4个和1个实体。 4、图形幅面：由Limits命令设置，可由Zoom命令来查看。 5、图层：一张图纸可看成是有多张透明纸叠加而成，每张透明纸可设置不同的线
计算机绘图是计算机辅助设计和制造（CAD/CAM）的重要组成部分，广泛应 用于机械、汽车、航空、造船、建筑、服装等各行各业。
第4页/共151页
§1.1 计算机绘图概述
目前应用较广泛的计算机绘图的软件 平面绘图软件：美国Autodesk公司的AutoCAD、华工的KMCAD (开目)，
北航海尔的CAXA V2； 三维绘图软件：美国PTC公司的Pro/Engineer2001、UGII、Solid
AutoCAD设计软件基础知识
AutoCAD设计软件基础知识第一章：AutoCAD的介绍AutoCAD是由美国公司Autodesk开发的一款专业计算机辅助设计（CAD）软件。
它为工程师、建筑师和设计师提供了强大的绘图和设计工具。
AutoCAD可以在2D和3D环境中创建和编辑几乎所有类型的设计图纸，大大提高了设计效率和准确性。
第二章：AutoCAD界面和工具栏在打开AutoCAD软件后，用户会看到一个包含各种工具和选项的用户界面。
界面分为菜单栏、工具栏、命令行和绘图区域等几个主要部分。
工具栏上有各种绘图和编辑工具，用户可以通过点击图标来选择所需工具。
第三章：2D绘图基础2D绘图是AutoCAD最基础和常用的功能之一。
用户可以使用直线、圆、弧和多边形等基本绘图命令来创建几何图形。
AutoCAD还提供了丰富的绘图命令，如拷贝、剪切、旋转和缩放等，使得绘图过程更加方便和高效。
第四章：图层管理图层是AutoCAD中用于组织和管理图形元素的重要工具。
用户可以将不同类型的图形元素分别放置在不同的图层中，以便于后期编辑和控制。
AutoCAD提供了图层管理器，用户可以在其中添加、删除和修改图层，还可以控制图层的可见性和显示顺序。
第五章：尺寸标注和注释在CAD设计中，尺寸标注和注释是非常重要的，它们可以提供设计图纸上物体的尺寸、距离和角度等信息。
AutoCAD提供了多种尺寸标注命令和注释工具，用户可以根据需要增加和修改标注内容，并设置标注的样式和位置。
第六章：块和外部参照块是一种在AutoCAD中重复使用的图形元素。
用户可以将一个或多个图形元素组合成一个块，并将其保存在块库中，以便于在其他图纸中重复使用。
外部参照是指将其他AutoCAD文件中的图形作为参照插入到当前图纸中，以便于协同设计和修改。
第七章：3D建模基础除了2D绘图，AutoCAD还提供了强大的3D建模功能。
用户可以使用各种命令和工具来创建立体物体，包括盒子、球体、圆柱体和锥体等基本几何体，还可以进行布尔操作、平移和旋转等工序，来构建更复杂的模型。
CAD软件介绍范文
CAD软件介绍范文1. AutoCADAutoCAD是由美国Autodesk公司开发的CAD软件，是最早也是最常用的CAD软件之一、它提供了广泛的设计工具和功能，可以用于二维绘图、三维建模、渲染和动画制作等。
AutoCAD具有强大的几何计算能力和灵活的命令操作，可以满足不同领域用户的需求。
此外，AutoCAD还支持与其他软件的数据交换，方便与其他团队进行协作。
2. SolidWorksSolidWorks是由美国SolidWorks公司开发的三维CAD软件。
它主要用于机械设计和工程绘图，部分功能也可用于建筑设计。
SolidWorks提供了丰富的建模工具，可以快速创建复杂的三维模型，并进行装配和运动仿真。
它还集成了独特的细节设计和注释功能，方便用户创建详细的图纸和文档。
SolidWorks在工业设计和制造领域享有很高的声誉。
3.CATIACATIA是由法国达索系统公司开发的三维CAD软件，主要用于航空航天、汽车和工业设计等领域。
CATIA拥有强大的产品开发功能，包括产品设计、装配、仿真和制造等。
它具有高度的可扩展性和适应性，可以适应不同规模和复杂度的项目。
CATIA的功能强大，但学习曲线比较陡峭，适合有一定经验的设计人员使用。
4. Pro/ENGINEER（现在更名为PTC Creo）Pro/ENGINEER是由美国PTC公司开发的三维CAD软件，主要用于机械设计和制造。
它提供了全面的建模、分析和数据管理工具，可以帮助用户进行产品创新、优化设计和加快上市速度。
Pro/ENGINEER具有参数化设计的优势，可以根据用户的需求自动调整模型和图纸。
同时，它还支持与其他软件的集成，方便设计团队进行协作。
5. RhinoRhino是由美国McNeel公司开发的三维CAD软件，主要用于建筑和工业设计。
Rhino提供了强大的曲线和曲面建模工具，可以创建复杂的几何体和有机形状。
它还支持参数化设计和集成的渲染引擎，可以创建逼真的渲染效果和动画。
什么是AutoCAD
什么是AutoCAD
AutoCAD 具有广泛的适应性，它可以在各种操作系统支持的微型
计算机和工作站上运行。
下面是小编为大家搜集整理出来的有关于AutoCAD 介绍，希望可以帮助到大家！
1 AutoCAD 概述
AutoCAD 是由美国Autodesk 欧特克GS 于二十世纪八十年代初为微机上应用CAD 技术而开发的绘图程CAD2010 序软件包，经过不
断的完善，现已经成为国际上广为流行的绘图工具。
AutoCAD 具有良好的用户界面，通过交互菜单或命令行方式便
可以进行各种操作。
它的多文档设计环境，让非计算机专业人员也能很快地学会使用。
在不断实践的过程中更好地掌握它的各种应用和开发技巧，从而不断提高工作效率。
AutoCAD 具有广泛的适应性，它可以在各种操作系统支持的微
型计算机和工作站上运行，并支持分辨率由320×200到2048×1024的各种图形显示设备40 多种，以及数字仪和鼠标器30 多种，绘图仪和打印机数十种，这就为AutoCAD 的普及创造了条件。
AutoCAD 软件具有如下特点：
(1)具有完善的图形绘制功能。
(2)有强大的图形编辑功能。
(3)可以采用多种方式进行二次开发或用户定制。
(4)可以进行多种图形格式的转换，具有较强的数据交换能力。
(5)支持多种硬件设备。
(6)支持多种操作平台
(7)具有通用性、易用性，适用于各类用户此外，从
AutoCAD2000 开始，该系统又增添了许多强大的功能，如AutoCAD 设。
