模电知识点总结
模电总结知识点复习资料大全
模电总结知识点复习资料大全第一章节半导体二极管的基本原理一.半导体的基础知识讲解1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4. 两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。
*N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。
6. 杂质半导体的特性定理*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通，反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析方法------将二极管断开，分析二极管两端电位的高低:若 V阳 >V阴( 正偏 )，二极管导通(短路);若 V阳 <V阴( 反偏 )，二极管截止(开路)。
1）图解分析算法该式与伏安特性曲线的交点叫静态工作点Q。
2) 等效电路算法➢直流等效电路法*总的解题手段----将二极管断开，分析二极管两端电位的高低:若 V阳 >V阴( 正偏 )，二极管导通(短路);若 V阳 <V阴( 反偏 )，二极管截止(开路)。
*三种模型➢微变等效电路法三. 稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区，所以稳压二极管在电路中要反向连接。
模电基础知识总结
模电基础知识总结模拟电子技术（模电）是电子工程的重要基础学科，它研究的是电子元件与电路的工作原理和运行规律。
掌握模电的基础知识对于电子工程师来说至关重要。
本文将对模电的基础知识进行总结，希望能给读者提供一些帮助。
一、电路基础知识在学习模电之前，我们首先需要掌握一些电路的基础知识。
电路是电子工程中最基本的组成单元，它由电源、电阻、电容、电感等元件组成。
在电路中，电流和电压是重要的物理量。
电流表示电子在电路中的流动情况，而电压表示电子在电路中的能量转换。
二、放大器放大器是模电中一类重要的电子元件。
放大器的作用是将输入信号放大，以便输出信号具有较高的幅度。
常见的放大器有三种基本类型：电压放大器、电流放大器和功率放大器。
放大器有许多重要的性能指标，如增益、输入电阻、输出电阻等。
学习模电的过程中，我们需要熟悉这些性能指标的定义和计算方法。
三、滤波器滤波器是模电中用于剔除或改变信号中某些频率分量的电路。
滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。
在实际应用中，我们经常需要使用滤波器来对信号进行处理。
了解滤波器的原理和性能对于电路设计至关重要。
四、振荡器振荡器是一种能够产生连续波形信号的电路。
在模电中有两种常见的振荡器：正弦波振荡器和方波振荡器。
振荡器的核心是一个反馈回路，该回路会使得输入信号被放大，并且以振荡的形式反馈给输入端。
振荡器在通信系统、计算机等领域有广泛的应用，掌握振荡器的原理和设计方法是模电学习的重要内容。
五、运算放大器运算放大器（Operational Amplifier）是模电中一种重要的集成电路。
它具有高增益、高输入阻抗和低输出阻抗的特点，在模拟电路中有广泛的应用。
运算放大器可以用于各种电路设计，如放大器、积分器、微分器和比较器等。
学习运算放大器的工作原理和应用是模电学习的核心内容。
六、模电实验模电实验是巩固和应用所学知识的重要环节。
通过实验，我们可以观察电路的实际运行情况，提高动手实践的能力。
模电知识点总结
模电知识点总结1. 电路基本原理电路是电子技术的基础，它是由电阻、电容和电感等元件组成的。
在模拟电子技术中，我们经常需要分析和设计各种电路。
因此，了解电路基本原理是学习模拟电子技术的第一步。
电路分析包括欧姆定律、基尔霍夫定律、节点电压法和网孔电流法等。
这些原理是分析电路的重要工具，可以帮助我们理解电路中各个元件之间的关系。
2. 放大器放大器是模拟电子技术中的重要部分，它的作用是放大电压或电流信号。
放大器包括各种类型，例如运放放大器、电子管放大器和功率放大器等。
学习放大器的原理和特性可以帮助我们设计各种类型的放大器电路。
在实际应用中，放大器经常用于音频放大、信号处理和通信系统等领域。
3. 滤波器滤波器是模拟电子技术中的重要部分，它的作用是通过滤波器电路来处理信号中的不同频率成分。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
了解滤波器的原理和特性可以帮助我们设计滤波器电路以及实现信号处理和分析等功能。
4. 模拟信号处理电路模拟信号处理电路是模拟电子技术的核心内容，它包括各种模拟信号处理和传输电路。
常见的模拟信号处理电路包括模拟加减法器、积分器、微分器、比较器和信号发生器等。
了解这些电路的原理和特性可以帮助我们设计各种模拟信号处理系统和仪器。
5. 模拟数字转换模拟数字转换（ADC和DAC）是模拟电子技术中的重要部分，它的作用是将模拟信号转换为数字信号或将数字信号转换为模拟信号。
了解ADC和DAC的原理和特性可以帮助我们设计各种模拟数字转换电路以及实现数字信号处理和传输等功能。
总之，模拟电子技术是电子工程中的一个重要分支，它在通信、音频、视频和医疗等领域都有广泛的应用。
通过学习模拟电子技术的知识点，我们可以掌握电子技术的基本原理和技能，为未来的工作和研究打下良好的基础。
希望以上总结的知识点能对学习模拟电子技术的朋友们有所帮助。
模电知识点总结讲义
模电知识点总结讲义第一部分：基本概念1. 电子元件电子元件是指能处理信息的基本部件，包括电阻、电容、电感、二极管、晶体管等。
- 电阻：用于限制电流或降低电压的元件。
- 电容：用于储存电荷或储存能量的元件。
- 电感：用于储存磁场能量或阻碍电流变化的元件。
- 二极管：用于整流、开关、放大等功能的元件。
- 晶体管：用于放大、开关、稳压等功能的元件。
2. 电路电路是由电子元件连接而成的路径，用于传输电流或信号。
- 直流电路：电流方向不变的电路。
- 交流电路：电流方向时而正时而负的电路。
- 数字电路：用于处理数字信号的电路。
- 模拟电路：用于处理模拟信号的电路。
3. 电路分析电路分析是指根据电路中元件的特性和连接关系，计算电压、电流等参数的过程。
- 基尔霍夫定律：电路中各节点的电流代数和为零。
- 欧姆定律：电流与电压成正比，电阻是电压和电流的比值。
- 诺顿定理：任意线性电路均可用一个等效的电压源和串联电阻来替代。
- 戴维南定理：任意线性电路均可用一个等效的电流源和并联电阻来替代。
4. 信号处理信号是指传输信息的载体，信号处理是对信号进行增强、滤波、调制等操作的过程。
- 放大器：用于增强信号幅度的电路。
- 滤波器：用于去除或增强特定频率的电路。
- 调制器：用于将低频信号调制到高频载波上的电路。
第二部分：放大器1. 放大器类型- 基本放大器：包括共射、共集、共底极等类型。
- 差分放大器：用于抑制共模信号的放大器。
- 电压跟随器：用于输出跟随输入信号的放大器。
2. 放大器设计- 选型：根据放大器的功率、频率、噪声等性能要求选择适当的器件。
- 偏置：通过电阻、电容等元件来设置放大器工作点。
- 反馈：通过串联或并联的电阻、电容等元件来控制放大器的增益、带宽等性能。
3. 放大器应用- 信号放大：用于将传感器输出的微弱信号放大到可测量范围。
- 信号传输：用于增强信号以便传输到远处或驱动加载。
第三部分：滤波器1. 滤波器类型- 低通滤波器：允许低频信号通过，阻断高频信号。

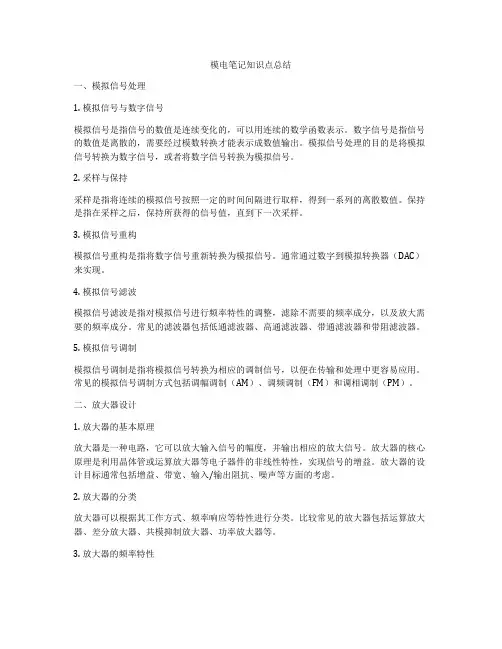

模电笔记知识点总结
模电笔记知识点总结一、模拟信号处理1. 模拟信号与数字信号模拟信号是指信号的数值是连续变化的，可以用连续的数学函数表示。
数字信号是指信号的数值是离散的，需要经过模数转换才能表示成数值输出。
模拟信号处理的目的是将模拟信号转换为数字信号，或者将数字信号转换为模拟信号。
2. 采样与保持采样是指将连续的模拟信号按照一定的时间间隔进行取样，得到一系列的离散数值。
保持是指在采样之后，保持所获得的信号值，直到下一次采样。
3. 模拟信号重构模拟信号重构是指将数字信号重新转换为模拟信号。
通常通过数字到模拟转换器（DAC）来实现。
4. 模拟信号滤波模拟信号滤波是指对模拟信号进行频率特性的调整，滤除不需要的频率成分，以及放大需要的频率成分。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
5. 模拟信号调制模拟信号调制是指将模拟信号转换为相应的调制信号，以便在传输和处理中更容易应用。
常见的模拟信号调制方式包括调幅调制（AM）、调频调制（FM）和调相调制（PM）。
二、放大器设计1. 放大器的基本原理放大器是一种电路，它可以放大输入信号的幅度，并输出相应的放大信号。
放大器的核心原理是利用晶体管或运算放大器等电子器件的非线性特性，实现信号的增益。
放大器的设计目标通常包括增益、带宽、输入/输出阻抗、噪声等方面的考虑。
2. 放大器的分类放大器可以根据其工作方式、频率响应等特性进行分类。
比较常见的放大器包括运算放大器、差分放大器、共模抑制放大器、功率放大器等。
3. 放大器的频率特性放大器的频率特性是指放大器对不同频率信号的响应。
常见的频率特性包括通频带、截止频率、增益带宽积等。
4. 放大器的非线性失真非线性失真是指放大器输出信号与输入信号之间存在非线性关系，导致输出信号不完全等于输入信号。
常见的非线性失真包括谐波失真、交调失真等。
5. 放大器的稳定性放大器的稳定性是指当放大器输出端负载发生变化时，放大器是否能够保持稳定的工作状态。
模电知识点识点总结
模电知识点识点总结一、电路分析电路分析是模拟电子技术中的基础知识点，它涉及到电路的基本元件、电路定律、戴维南定理、诺顿定理、等效电路、交流电路分析等内容。
在电路分析中，学生需要掌握电路元件的特性和参数，熟练掌握欧姆定律、基尔霍夫电压定律、基尔霍夫电流定律等基本定律，能够准确分析电路中的电压、电流和功率等参数。
二、放大电路放大电路是模拟电子技术中的重要内容之一，它是指通过放大器将输入信号放大的过程。
学生需要掌握放大器的基本分类、放大器的基本参数、放大器的频率特性等知识，理解放大器的工作原理，能够设计各种类型的放大电路。
三、模拟信号处理模拟信号处理是模拟电子技术中的核心内容之一，它涉及到模拟信号的获取、处理、传输和存储等过程。
学生需要掌握模拟信号的采样定理、量化处理、模拟信号滤波等知识，能够设计模拟信号处理系统，提高模拟信号处理的质量和效率。
四、模拟滤波器设计滤波器是模拟电子技术中的重要内容之一，它是指用于对信号进行滤波处理的电路。
学生需要掌握滤波器的分类、滤波器的性能指标、滤波器的设计方法等知识，能够设计各种类型的模拟滤波器，提高信号的质量和准确性。
五、集成电路设计集成电路设计是模拟电子技术中的核心内容之一，它涉及到集成电路的设计原理、工艺流程、器件制造等一系列内容。
学生需要掌握集成电路的基本结构、工作原理、设计方法等知识，能够设计各种类型的集成电路，提高集成电路的性能和可靠性。
总之，模拟电子技术是电子工程中非常重要的一门课程，它涉及到电路分析、放大电路、模拟信号处理、模拟滤波器设计、集成电路设计等方面的知识。
学生在学习模拟电子技术的过程中，需要注重理论与实践相结合，通过实验和项目设计来提高自己的技能水平，从而更好地应用模拟电子技术知识解决实际问题。
模电必考知识点总结
模电必考知识点总结一、基本电路理论1. 电路基本定律欧姆定律、基尔霍夫定律、电路中的功率计算等基本电路定律是模拟电子技术学习的基础，了解和掌握这些定律对于学习模拟电子技术是非常重要的。
2. 电路分析了解如何对电路进行简化、等效电路的转换、戴维南定理和诺依曼定理等电路分析的基本方法。
3. 电路稳定性掌握电路的稳定性分析方法，包括如何对直流放大电路和交流放大电路进行稳定性分析。
4. 传输线理论了解传输线的基本特性，包括传输线的阻抗、反射系数、传输线的匹配等知识。
二、放大电路1. 二极管放大电路了解二极管的基本特性和放大电路的设计原理，包括共射放大电路、共集放大电路和共基放大电路等基本的二极管放大电路。
2. 晶体管放大电路了解晶体管放大电路的基本原理和设计方法，包括共射放大电路、共集放大电路和共基放大电路等基本的晶体管放大电路。
3. 放大电路的频率响应了解放大电路的频率响应特性，包括截止频率、增益带宽积等相关知识。
4. 反馈电路掌握反馈电路的基本原理和分类，了解正反馈和负反馈电路的特点和应用。
三、运算放大电路1. 运算放大器的基本特性了解运算放大器的基本特性，包括输入输出阻抗、放大倍数、共模抑制比等相关知识。
2. 运算放大器的电路应用了解运算放大器在反馈电路、比较电路、滤波电路、振荡电路等方面的应用，掌握运算放大器的基本应用方法。
四、滤波器电路1. RC滤波器和RL滤波器了解RC滤波器和RL滤波器的基本原理、特性和应用，包括一阶和二阶滤波器的设计和性能分析。
2. 增益电路和阻抗转换电路掌握增益电路和阻抗转换电路的设计原理和方法，了解它们在滤波电路中的应用。
3. 模拟滤波器设计了解低通滤波器、高通滤波器、带通滤波器和带阻（陷波）滤波器的设计方法和特性，掌握模拟滤波器的设计技巧。
五、功率放大电路1. BJT功率放大电路了解晶体管功率放大电路的基本原理和设计方法，包括类A、类B、类AB和类C功率放大电路的特点和应用。
模电 知识点总结
模电知识点总结一、基本概念1. 电路元件：模拟电子技术的基本元件包括电阻、电容、电感、二极管、晶体管等。
其中，电阻用于限制电流，电容用于储存电荷，电感用于储存能量，二极管用于整流、开关等，晶体管用于放大、开关等。
2. 信号：在模拟电子技术中，信号是指随时间或空间变化的电压或电流。
常见的信号形式有直流信号、交流信号、脉冲信号等。
3. 放大器：放大器是模拟电子技术中的重要元件，用于放大输入信号的幅度。
常见的放大器有运放放大器、晶体管放大器等。
4. 滤波器：滤波器是用于选择特定频率范围内的信号，常用于滤除噪声、提取特定频率成分等。
5. 调制解调：调制是将基带信号调制到载波上，解调是将载波信号解调还原为基带信号。
调制解调技术是模拟电子技术中的重要应用之一。
二、基本电路1. 电阻电路：电阻是最基本的电路元件之一，常用于限制电流、调节电压和波形、分压等。
常见的电阻电路包括电压分压电路、电流分压电路、电阻网络等。
2. 电容电路：电容是能存储电荷的元件，常用于滤波、积分、微分等。
常见的电容电路包括RC电路、LC电路、多级滤波器等。
3. 电感电路：电感是储存能量的元件，常用于振荡器、磁耦合放大器等。
常见的电感电路包括RLC电路、振荡电路、滤波器等。
4. 滤波器电路：滤波器是用于选择特定频率范围内的信号的电路，常用于滤除杂散信号、提取特定频率成分等。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器、陷波滤波器等。
5. 放大器电路：放大器是用于放大电压、电流信号的电路，常用于信号调理、传感器信号放大、运算放大器电路等。
常见的放大器电路包括运算放大器电路、放大器电路、多级放大器电路等。
6. 混频器电路：混频器是用于将两路信号进行混频得到中频信号的电路，常用于调频收音机、超外差接收机等。
常见的混频器电路包括倍频器电路、调频接收机电路、超外差接收机电路等。
7. 调制解调电路：调制解调电路是用于调制解调信号的电路，常用于调制解调的通信系统、调幅收音机、调频收音机等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章绪论
1.掌握放大电路的主要性能指标：输入电阻，输出电阻，增益，频率响应，非线性失真
2.根据增益，放大电路有那些分类：电压放大，电流放大，互阻放大，互导放大
第二章预算放大器
1.集成运放适合于放大差模信号
2.判断集成运放2个输入端虚短虚断如：在运算电路中，集成运放的反相输入端是否均
为虚地。
3.运放组成的运算电路一般均引入负反馈
4.当集成运放工作在非线性区时，输出电压不是高电平，就是低电平。
5.根据输入输出表达式判断电路种类
同相：两输入端电压大小接近相等，相位相等。
反相：虚地。
第三章二极管及其基本电路
1.二极管最主要的特征：单向导电性
2.半导体二极管按其结构的不同，分为面接触型和点接触型
3.面接触型用于整流。
点接触型用于高频电路和数字电路
4.杂质半导体中少数载流子浓度只与温度有关
5.掺杂半导体中多数载流子主要来源于掺杂
6.在常温下硅二极管的开启电压为0.5伏，锗二极管的开启电压为0.1伏
7.硅二极管管压降0.7伏，锗二极管管压降0.2伏
8.PN结的电容效应是势垒电容,扩散电容
9.PN结加电压时,空间电荷区的变化情况
正向电压:外电场将多数载流子推向空间电荷区,使其变窄,削弱内电场,扩散加剧
反向电压:外电场使空间电荷区变宽,加强内电场,阻止扩散运动进行
10.当PN结处于正向偏置时,扩散电容大.当PN结反向偏置时,势垒电容大
11.稳压二极管稳压时,工作在反向击穿区.发光二极管发光时,工作在正向导通区
12.稳压管称为齐纳二极管
13.光电二极管是将光信号转换为电信号的器件,它在PN结反向偏置状态下运行,反向电压
下进行,反向电流随光照强度的增加而上升
14.如何用万用表测量二极管的阴阳极和判断二极管的质量优劣?用万用表的欧姆档测量二
极管的电阻,记录下数值,然后交换表笔在测量一次,记录下来.两个结果,应一大一小,读数小的那次,黑表笔接的是阳极,红表笔接的是阴极.这个读数相差越多,二极管的质量越好.
当两个读数都趋于无穷大时,二极管断路.当两个读数都趋于零时,二极管短路
第四章双极结型三极管及放大电路
1.半导体三极管又称双极结型三极管,简称BJT是放大器的核心器件
2.采用微变等效电路求放大电路在小信号运用时,动态特性参数
3.晶体三极管可以工作在:
放大区,发射结正偏,集电极反偏
饱和区,发射结集电极正偏
截止区,发射结集电极反偏
4.NPN,PNP,硅锗管的判断
5.工作在放大区的三极管，若当I
b 以12A
μ增大到22A
μ时，I
c
从1mA变为2mA，β约
为100
6.直流偏置电路的作用是给放大电路设置一个合适的静态工作点，若工作点选的太高——
饱和失真。
选得太低——截止失真
7.顶部削平——截止失真。
底部削平——饱和失真
8.共集电极放大电路，电压增益小于1而接近于1，输出电压与输入电压同相，输入电阻
高，输出电阻低，起阻抗变换的作用——缓冲级，输入级，输出级，有电压跟随作用9.共射级放大电路的电压和电流增益都大于1，输入电阻在三中组态中，输出电阻与集电
极电阻有关，作为中间级
10.共基极放大电路只有电压放大作用，没有电流放大作用，有电流跟随作用，输入电阻小，
输出电阻与集电极电阻有关。
高频特性好，常用于高频或宽频带低输入阻抗的场合，集成电路兼有点位移动的功能
11.共射—共集：总的电压增益是多级电压增益乘积，要考虑级间互相影响
12.共集—共集：复合管电流放大系数等于各组成管电流放大系数乘积
13.放大电路需加合适的直流电源才能工作
14.影响放大器工作点的主要因素是温度
=
15.电压放大倍数空载是指R
L
16.为增大电压放大倍数，集成运放的中间级多采用共射放大电路
17.带负载能力强的放大器一定是输出电阻低
18.射级跟随器是共集电极放大电路
19.双极型三极管是电流控制器件，工作在放大区时，发射结正偏，发射结正偏，集电结反
偏
20.场效管是电压控制器件
21.各级放大电路增益关系
22.获得输入电压中的低频信号，选用低通滤波电路
23.已知输入信号12KHz-14KHz，为防止干扰信号混入，选用带通滤波电路
24.为使滤波电路的输出电阻足够小，保证负载电阻变化时，滤波特性不变，选用有源滤波
电路
第五章场效应管放大电路
1.场效管本质上是一个电压控制电流源器件
2.在大规模集成电路的制造中，更多采用的是MOS工艺集成电路，而不是双极型集成电
路
3.场效应管的类型：金属—氧化物—半导体场效管，结型场效管
4.场效管的输出特性分为几个区：可变电阻区，饱和区，截止区
5.场效管工作在饱和区
6.对MOS管中的漏极和源级接入电路能对调使用
7.增强型与耗尽型差别：V
=0时，增强型无沟道，耗尽型有沟道
DS
8.栅极电流受参数控制：V
GS
第六章模拟集成电路
1.镜像电流源电路——毫安级。
微电流源电路——微安级
2.典型差动放大电路的公共射级电阻R
，对共模信号有抑制作用
e
3.在差动式放大电路中，差模输入信号等于两个输入端信号的差，共模输入信号等于两个
输入信号的算术平均值
4.差模信号和共模信号一般是用电压信号来描述的。
两输入电压之差称为差模电压。
两输
出电压的算术平均值称为共模电压
5.差动放大器对共模信号具有较强的抑制作用，真正要放大的是差模信号
6.通用型集成运放的输入级一般采用差分式放大电路，主要目的是抑制零点漂移
第七章反馈放大电路
1.对于放大电路，开环指无反馈通路，闭环指有反馈通路
2.直流负反馈的作用：稳定静态工作点
3.负反馈四种组态及其特点
电压串并负反馈——稳定电压
电流串并负反馈——稳定电流
4.并联反馈——减小输入电阻。
串联反馈——增大输入电阻
5.在深度负反馈时，闭环增益与开环增益无关
6.使净输入信号量比没有引入反馈时减小了，称这种反馈为负反馈。
性能影响：
1.闭环增益下降
2.提高增益的稳定性
3.减小非线性失真
4.抑制反馈环内噪声
第八章功率放大电路
1.功放的分类：甲类，乙类，甲乙类
2.每种运放的特点
第九章信号处理与信号产生电路
1.振荡条件和起振条件
2.RC桥式振荡电路的振荡频率
第十章直流稳压电源
1.直流稳压电源电路组成
2.常用滤波器：电容滤波器，电感滤波器， 形滤波器
3.接线对调，极性不会相反
4.三端集成稳压器定义：最简单的集成稳压电源只有输入、输出、公共引出端，故称为三
端集成稳压器
5.具有放大环节的稳压电路中，电源调整工作在放大状态。
在开关电源中，调整管工作在
开关状态。
