LM317稳压图
LM317和117
集成三端稳压器LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
1，LM117/LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
2，LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过6 英寸（约 15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
3，LM117/LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
4，特性简介可调整输出电压低到1.2V。
保证1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围。
其封装形式如下：绝对最大额定值符号参数值单位VI-O 输入－输出电压差 40 VIO 输出电流内部限制Top 工作结温 LM117 -55到150 ℃LM217 -25到150LM317 0到125Ptot 功耗内部限制Tstg 储存温度 -65到150 ℃5,LM317工作原理：LM317的输入最高电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。
LM317有三个引脚.一个输入一个输出一个电压调节。
输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.1、2脚之间为1.25V电压基准。
LM317可调稳压电源
目录摘要 (2)一、方案论证及比较 (2)1.基本原理 (2)2.方案设计与论证 (4)二、单元电路设计与参数计算 (5)1.集成三端稳压器 (5)2.选择电源变压器 (6)3.选择整流电路中的二极管 (7)4.滤波电路中滤波电容的选择 (7)三、总原理图及元器件清单 (8)1.LM317可调稳压电源设计原理图 (8)2主要元器件清单 (8)四、安装与调试 (9)五、性能测试与分析 (9)1.输出电压与最大输出电流的测试测试 (9)2.波纹电压的测试 (10)3.测试仪器 (10)六、总结 (10)参考文献 (11)附录一 (12)摘要本电源设计可将220V（市电）经过降压、整流、滤波、稳压之后，输出-15～＋15V的连续可调直流稳定电压。
可以给单片机，及其他供电电压在该范围的芯片进行供电。
其中稳压模块由LM317和LM337组成，前者实现正向直流电压的稳定输出，后者实现负向直流电压的稳定输出。
具有输出稳定，简单易调的特点。
关键词：直流稳压可调一、方案论证及比较1.基本原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。
一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：(1)电源变压器：是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。
变压器的变比由变压器的副边按确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。
(2)整流电路：利用单向导电元件，将50HZ的正弦交流电变换成脉动的直流电。
(3)滤波电路：可以将整流电路输出电压中的交流成分大部分滤除。
滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。
常用的整流滤波电路有全波整流滤波、桥式整流滤波等。
(4)稳压电路:稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。
lm337可调稳压电路图
lm337可调稳压电路图LM117/LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过 6 英寸（约15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317 能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317 的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
电路应用为前置级音响电路、精密电路、电子制作等对电源要求实现高精度供电的电路，其内阻小，电压稳定，噪音极低，输出纹波小（输出端仅用100uf），能有效的保证NE5532、NE5535等音响电路的高度稳定工作，提高瞬态特性和高频特性。
（实际使用效果比LM78xx、LM79xx等稳压模块好）特性简介可调整输出电压低到 1.2V。
保证 1.5A 输出电流。
典型线性调整率 0.01%。
典型负载调整率 0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围输入输出最小压差降为0.2VLM117/LM317 1.25V 至 37V 连续可调。
封装形式TO-220 塑料封装，TO-3 铝壳封装，TO-202 塑料封装，TO-39 金属封装应用电路图：LM317 LM3371，2脚之间为1.25V电压基准。
为保证稳压器的输出性能，R1应小于240欧姆。
改变R2阻值即可调整稳压电压值。
D1，D2用于保护LM317/337。
LM317连续可调稳压电路设计
任务2.4 LM317连续可调稳压电路设计【任务引领】在市电互补控制器充放电控制模块中，比较电路需要一个正8V的直流稳压电源，输入是前述正15V电源，该正8V直流稳压电源根据实际电路调试可适当进行调整。
一种连续可调的直流稳压电源电路如下图2.42所示。
当调整可调电阻值，输出电压会发生改变。
该项目要求根据实际电源电压需求，设计连续可调稳压电路。
U1图2.42 LM317可调稳压电路三端可调直流稳压电路为互补控制器中蓄电池充放电的比较器提供基准工作电压：1.输入电压为直流三端稳压器输出的15V;2.输出直流电压为+8V；3.输出直流电流为1A；【知识目标】1.掌握LM317工作特性及稳压电路设计方法；【能力目标】1.根据实际条件，利用LM317设计连续可调稳压电路；2.能利用multisim仿真技术搭建、调试仿真电路。
【任务准备】1．三端直流稳压电路；2. 直流稳压电路。
[项目实施]1.固定三端集成稳压器LM317LM317是可调节3端正电压稳压器，在输出电压范围为1.2V到37V时能够提供超过1.5A的电流。
此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。
此外还使用内部限流、热关断和安全工作区补充使之基本能防止烧断保险丝。
LM317服务于多种应用场合，包括局部稳压、卡上稳压。
该器件还可以用来制作一种可编程的输出稳压器。
通过在调整点和输出之间接一个固定电阻，LM317可用作一个精密稳流器。
1：调节端2：输出端3：输入端图2.43 LM317管脚LM317特性如下：1.输出电流超过1.5A ；2.输出在1.2V 到37V 之间可调；3.内部热过载保护；4.不随温度变化的内部短路电流限制；5.输出晶体管安全工作区补充；6.对高压应用浮空工作；7.表面特装DPAK 形式，和标准3引脚晶体管封装； 8.避免置备多种固定电压；2. LM317典型应用LM317的标准应用电路如下图2.41所示。
在此电路中，当稳压器离电源滤波器有一定距离Cin 是必须的；CO 对稳定性而言是不必要的，但能改进电路的瞬态响应。
LM317连续可调的稳压电路参数设计及案例分析

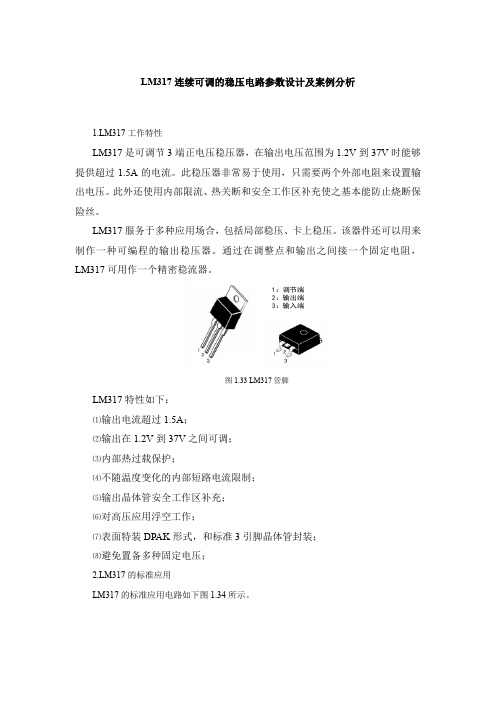

LM317连续可调的稳压电路参数设计及案例分析1.LM317工作特性LM317是可调节3端正电压稳压器，在输出电压范围为1.2V到37V时能够提供超过1.5A的电流。
此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。
此外还使用内部限流、热关断和安全工作区补充使之基本能防止烧断保险丝。
LM317服务于多种应用场合，包括局部稳压、卡上稳压。
该器件还可以用来制作一种可编程的输出稳压器。
通过在调整点和输出之间接一个固定电阻，LM317可用作一个精密稳流器。
1：调节端2：输出端3：输入端图1.33 LM317管脚LM317特性如下：⑴输出电流超过1.5A；⑵输出在1.2V到37V之间可调；⑶内部热过载保护；⑷不随温度变化的内部短路电流限制；⑸输出晶体管安全工作区补充；⑹对高压应用浮空工作；⑺表面特装DPAK形式，和标准3引脚晶体管封装；⑻避免置备多种固定电压；2.LM317的标准应用LM317的标准应用电路如下图1.34所示。
U1图1.34 LM317典型应用电路在此电路中，当稳压器离电源滤波器有一定距离Cin 是必须的；CO 对稳定性而言是不必要的，但能改进电路的瞬态响应。
电路稳定输出电压U OUT 为：212)1(25.1R I R R U Adj OUT ++= 因为，IAdj 控制在小于100uA ，这一项的误差在多数应用中可忽略，即输出电压电压U OUT 为：)1(25.112R R U OUT +=。
例：如图1.34所示。
当可变电阻调整0电阻和最大电阻时，输出电压为：VR R U V R R U OUT OUT 46.6)24010001(25.1)1(25.125.1)1(25.1121121=+=+==+=3.带保护二极管的稳压电路带保护二极管的LM317稳压电路如图1.35所示。
图1.35 带保护二极管的LM317稳压电路⑴外部电容设置在此电路中，输入旁路点燃C in采用0.1uF片电容或1.0uF的钽电容，以减小对输入电源阻抗的敏感性。
LM317可调稳压电源
LM317可调稳压电源
前段时间说做无线模块，可是无线模块对电压的要求很严格，实验室的稳压源接上负载后压降太大，输出电压达不到要求值，但是如果把稳压源的初值设置的过大又容易烧坏芯片！
今天从老师那里拿了一块LM317稳压芯片，拿来的时候不知道该怎么用，查了一下资料以后收获颇多！拿出来与大家分享一下！
首先认识一下芯片：
以下是工作电路：
图1
2211.25(1)out
adj R V I R R =++ adj I 为1脚输出电流输出电流一般控制在100µA （其大小受输入电压影响），在多数应用中可以忽略。
由电压输出公式可以看到，输出电压受输入电压的影响的影响很小，只要输入电压超过了一定的值在一定的范围内变动输出电压将为一个稳定值。
而且还可以调节可变电阻得到我们想要的输出电压！
图2 实物图片
图3 接通电源
图4 接通电源后稳压源输出电压
图5 改变输入电压后输出电压的变化
误差分析：
3.30 3.28
1.5%
9.137.83
-
===
-
输出电压变化量
误差率
输入电压变化量
由此可得输入电压的变化对输出的影响是很小的！
刚做的时候有人说，何必这么复杂，用两个电阻分压不就可以了！就此发表一下个人愚见！
先让大家看几张张仿真图：
用电阻分压
接入负载后的电压变化
接入负载后电压的变化
比较一下两种情况下介入负载后电压的变化结果大家就知道为什么不适合用电阻分压来得到我们需要的电压！
个人观点可能其中有许多不足之处，还望大家多多指教！。
输出电压从0开始的LM317稳压电路
输出电压从0开始的LM317稳压器
本电路的输出电压从0起调,但是无需设置负压,既简单又实用.
一、讲解LM317典型应用电路：
LM317典型应用电路
1.25-37V可调电源
原理图见图3。
改变R1和R2的比值可使输出电压在1.25-37V之间连续可变。
V1和V2的作用是：当输出短路时，C2上的电压被V2泄放掉，从而达到反偏保护的目的。
此外，当输入短路时，C3等元件上储存的电压会通过V1泄放，用于防止内部调整管反偏。
C2用以提高IC的纹波抑制能力。
C3用以改善IC的瞬态响应。
C1用于输入整流滤波。
在大电流输出时，IC会因温升过高而截止，必须加适当面积的散热器。
R2应选用线性的电位器。
二、0开始的LM317稳
压器
三端可调线性稳压集成电路
有很多优点,但也有一个缺
点:一位内在调整管脚与输
出管脚之间有一个1.25V的
参考电压.其输出不能为0V.
只要提供一个-1.25V的电
压到调整管脚就可以实现这
一点.但通常需要2个供电
电路.本电路就可使输出电
压降到0V,而无需两个供电
电路,代价是稳压器输出电
压要降低为约1.8V.用3个二极管将输入的伏电压提高1.8V.然后用2个二极管将电压稳定在1.25V.输出可达到0V电位器P1调整0电平,电位器P2调整输出电压,将其值设定在零位.电阻R2维持流过三个二极管的最小电流.当输入短路时,二极管D6、D7集成电路不会因为C3、C4放电而损坏。
在低电压大电流的情况下使用时，需要一个核实的散热器。
三端稳压电路图集
三端稳压电路图集（六祖故乡人汇编2013年9月8日）LM317可调稳压电源电路图：LM317是可调稳压电源中觉的一种稳压器件，使用也非常方便。
LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
很早以前我国和世界各大集成电路生产商就有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。
LM317 的输出电压范围是1.25V —37V（本套件设计输出电压范围是 1.25V—12V），负载电流最大为 1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性率和负载率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
为保证稳压器的输出性能，R应小于240欧姆。
改变RP阻值稳压电压值。
D5，D6用于保护LM317。
输出电压计算公式：Uo=(1+RP/R)*1.25下面是LM317可调稳压电源电路图的元器件清单：下面是LM317可调稳压电源电路图：三端集成稳压可调电源电路设计：如图所示，此电路的核心器件是W7805。
W7805将调整器，取样放大器等环节集于一体，内部包含限流电路、过热保护电路、可以防止过载。
具有较高的稳定度和可靠性。
W7805属串联型集成稳压器。
其输出电压是固定不变的，这种固定电压输出，极大的限制了它的应用范围。
如果将W7805的公共端即3脚与地断开，通过一只电位器接到-5V左右的电源上，就可以在改变电位器阻值的同时，使集成稳压器的取样电压及输出电压都随之改变。
图中RP1就是为此而设计的。
只要负电压的大小取得合适便能使输出电压从0V起连续可调，输出电压的最大值由W7805的输入电压决定，本稳压器0V-12V可调。
VD3整流，C2滤波，VD4稳压后提供5V负电压。
元件选择：变压器应选用5V A，输出为双14V；二极管VD1-VD4选用1N4001；VDW 选用稳压值为5-6V的2CW型稳压管；RP1用普通电位器；RP2为微调电阻。
IC用7805；其它元件参数图中已注明，无特殊要求。
sujuwclm317可调稳压管(中文资料)
-+
懒惰是很奇怪的东西，它使你以为那是安逸，是休息，是福气；但实际上它所给你的是无聊，是倦怠，是消沉;它剥夺你对前途的希望，割断你和别人之间的友情，使你心胸日渐狭窄，对人生也越来越怀疑。
—罗兰
lm317中文资料|lm317应用电路图|LM317 pdf内容介绍：包含了LM317的各种应用电路图资料，LM317的工作原理资料，LM317的中文PDF资料，LM317的英文PDF资料，LM317的引脚（管脚）图.
LM317工作原理：LM317的输入最同电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。
LM317有三个引脚.一个输入一个输出一个电压调节。
输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.
LM317内部原理图：
LM317的引脚（管脚）图
LM317应用电路图：
1.LM317标准应用电路图
2.LM317带可调限流和输出电压的标准应用电路图
3. LM317的5.0V电子关断稳压器应用电路图
4.LM317电流稳压器应用电路图
5.LM317可调节电流限流器的应用电路图
6. LM317软启动应用电路图。
lm317
lm317LM317是一款常用的三端调整正电源稳压器，被广泛应用于各种电子设备的设计中。
其优点是输出电压范围广，能承受一定的输入电压变化以及负载变化，且稳定性较好。
在简单的应用场合下，使用LM317只需要非常简单的电路设计以及几个外部元器件即可实现，因此LM317适用于众多电子设计师的需求。
不过，在一些特殊的应用场合下，我们需要更深入地了解LM317的性能以及电路参数的影响，才能充分利用其优势，更好地设计出满足特定需求的电路。
首先，我们需要了解典型的LM317稳压器的电路图及其电路参数。
LM317的电路图如下所示：[插入LM317典型电路图]在这一典型电路中，输入电压通过限流电阻R1产生一个参考电流Iref，LM317根据Iref来控制输出电压。
输入电压Va通过电阻R2加上输出端的电压Vout，形成一个反馈回路。
LM317会根据反馈值来调节输出电压，使得反馈电压等于其内部参考电压1.25V。
根据上述电路图，我们可以推导出LM317的输出电压公式：Vout = 1.25V x (1 + R2/R1) + Iadj x R2其中，Iadj是LM317的输出调整电流，一般取0.1mA。
从这个公式可以看出，输出电压与R1、R2的比值有关。
因此，在设计LM317稳压电路时，需要根据所需的输出电压范围和其它元器件的参数来选择合适的R1和R2大小。
对于LM317而言，输入电压范围和输出电压范围也是一个重要的参数。
一般来说，输入电压要比输出电压高至少3V，以保证稳压器正常工作。
同时，在超过最大输入电压范围的情况下，稳压器也可能遭受损坏。
除了上述的参数外，LM317的负载能力也是设计时需要考虑的因素之一。
实际应用中，由于各种负载电流变化导致的压降可能会影响输出电压稳定性。
如果设计不当，可能会导致输出电压波动较大。
因此，设计时需要根据实际负载条件来选择相应电感及电容等元器件来提高电路稳定性。
总之，LM317是一款常用的三端调整正电源稳压器，广泛应用于各种电子设备的设计中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
几种封装的引脚识别图:
引脚识别
LM317有三个管脚，
第一引脚，为电压调节脚；
第二引脚，为电压输出脚；
第三引脚，为电压输入脚。
要解决317稳压块最小稳定工作电流的问题，可以通过设定R1和R2阻值的大小，
而使317稳压块空载时输出的电流大于或等于其最小稳定工作电流，从而保证317稳压块
在空载时能够稳定地工作。
此时，只要保证Vo/（R1+R2）≥1.5mA，就可以保证317稳压块在空载时能够稳定地工作。
上式中的1.5mA为317稳压块的最小稳定工作电流。
当然，只要能保证317稳压块在空载时能够稳定地工作，Vo/（R1+R2）的值也可以设定为大于1.5mA的任意值。
经计算可知R1的最大取值为R1≈0.83KΩ（由于输出端比调节端的电位始终高1.25V，而有得保证输出至少有 1.5mA的电流，1.25/1.5*1000可得，再加上调节端没有电流输出，所以R1与R2是串联的关系可得输出电压的公式）。
又因为R2/R1的最大值为28.6。
所
以R2的最大取值为R2≈23.74KΩ。
在使用317稳压块的输出电压计算公式计算其输出电
压时，必须保证R1≤0.83KΩ，R2≤23.74KΩ两个不等式同时成立，才能保证317稳压块在空载时能够稳定地工作。
当然在317稳压块的输出端并联泄流电阻R（如图所示），也可以为317稳压块提供最小稳定工作电流。
但是，由于并联的泄流电阻不能随输出电压的变化而变化，如果要保
证317稳压块在输出电压为1.25V时，其输出电流大于其最小稳定工作电流，则在317稳
压块的输出电压为37V时，流过泄流电阻的电流就太大了，这样不仅浪费了电能，而且增加了317稳压块的负担，不是一种妥当的办法。
LM317 恒流电路：IN脚接输入电压正，OUT脚接一个电阻后为恒流输出，ADJ脚直接接到恒流输出，就是OUT脚的电阻的另一端，负载正接在这里，因为LM317里面有基准的1.25V电压，这个电压在317里面有稳压措施，所以会一直保持不变，这个电压就在电阻的两端（OUT脚与ADJ脚），电阻值是定的，电压也是定的，流过电阻的电流就是恒定不变的。
恒流值=1.25V/电阻（欧姆
图2。
