GaAs太阳能电池
《太阳能电池基础与应用》GaAs电池第一讲
AM0, 30.6%
III-V族半导体多结电池
1.0带隙问题
晶格匹配电池
GaInNAs材料与N相关 的本征缺陷多，质量差， 少子扩散长度小。 短路电流小，成为限制 电池（特别是三结电池） 性能的瓶颈因素。（电流 匹配）
III-V族半导体多结电池
晶格应变电池图示
特点:
1）电池间晶格参数不再完 全匹配； 2) 解决了InGaNAs电流限 制的问题；
有隧道结
III-V族半导体多结电池
两结GaInP/GaAs电池
晶格匹配电池
第一款效率超过30%的双结电池(1 个太阳)，Japan Energy, 1997。
2013年, Alta公司将效 率提升至30.8%；柔性 电池。
目前世界纪录是31.1%，美国NREL。
III-V族半导体多结电池
晶格匹配电池
III-V族半导体应用
应用领域
GaAs及III-V族半导体基础
MOCVD
金属有机物化学气 相外延(MOCVD)， GaAs及III-V族太阳 电池的主流制备技 术。
设备原理图
商用衬底
材料制备
设备外观
多片衬底，适合大规模工业生产
GaAs及III-V族半导体基础
电学掺杂
电学掺杂
GaAs及III-V族半导体基础
EQE测量
EQE测量
Chopper EQE vs.
Monochromator equipped with more gratings
EG
单结电池只需要与标准电池(具有已知的量 子效率曲线)响应谱比较即可得到量子效率谱。
思考: 1) 双结电池的量子效率谱如何测量? 2) 三结电池呢？
砷化镓太阳能电池研究报告
砷化镓太阳能电池研究报告英文回答：Research Report on Gallium Arsenide Solar Cells.Introduction:Gallium arsenide (GaAs) solar cells have gained significant attention in recent years due to their high efficiency and potential for use in various applications. In this research report, I will discuss the advantages, challenges, and future prospects of GaAs solar cells.Advantages of GaAs Solar Cells:1. High Efficiency: GaAs solar cells have a higher conversion efficiency compared to traditional silicon-based solar cells. This is due to the direct bandgap of GaAs, which allows for efficient absorption of sunlight and higher energy conversion.2. Wide Spectral Range: GaAs solar cells can convert a broader range of the solar spectrum into electricity, including both visible and infrared light. This makes them suitable for use in space applications where sunlight is limited.3. Temperature Stability: GaAs solar cells exhibit better temperature stability compared to silicon-based solar cells. They can maintain their efficiency even at high temperatures, making them suitable for use in hot climates.4. Flexibility: GaAs solar cells can be fabricated on flexible substrates, allowing for the production of lightweight and flexible solar panels. This makes themideal for applications where weight and portability are important, such as portable chargers and wearable devices.Challenges of GaAs Solar Cells:1. Cost: GaAs solar cells are more expensive to producecompared to silicon-based solar cells. The high cost is mainly attributed to the complex manufacturing process and the use of expensive materials like gallium and arsenic.2. Limited Availability: Gallium and arsenic, the key materials used in GaAs solar cells, are relatively rare and expensive. This limits the availability and scalability of GaAs solar cell production.3. Toxicity: Arsenic, a component of GaAs solar cells, is highly toxic and poses environmental risks during the manufacturing and disposal processes. Proper handling and disposal measures are necessary to mitigate these risks.Future Prospects:Despite the challenges, GaAs solar cells hold great promise for the future of solar energy. Ongoing research and development efforts are focused on addressing the cost and availability issues associated with GaAs solar cells. For example, researchers are exploring alternative materials and manufacturing techniques to reduce productioncosts. Additionally, advancements in nanotechnology may enable the development of more efficient and cost-effective GaAs solar cells.In conclusion, GaAs solar cells offer several advantages over traditional silicon-based solar cells, including higher efficiency, wider spectral range, temperature stability, and flexibility. However, they also face challenges such as high production costs, limited availability of materials, and toxicity concerns. With continued research and technological advancements, GaAssolar cells have the potential to revolutionize the solar energy industry and contribute to a more sustainable future.中文回答：砷化镓太阳能电池研究报告。
砷化镓 前景
砷化镓前景砷化镓（GaAs）是一种半导体材料，具有广泛的应用前景。
以下是砷化镓在不同领域的前景。
1. 光电子学砷化镓是光电子学领域中的关键材料之一。
由于其能隙匹配与光的能量范围，砷化镓被广泛应用于光电探测器、光电二极管、光电倍增管等器件中。
它具有良好的光电转换效率和快速的响应速度，可用于光通信、光纤传感和光电显示等领域。
2. 太阳能电池砷化镓太阳能电池具有光电转换效率高、能量损失小等优点，已成为太阳能领域的热门研究方向。
砷化镓太阳能电池在高光照度和室温下表现出色，并且对光谱范围较宽，可在较高温度下运作。
因此，砷化镓太阳能电池有望成为替代传统硅太阳能电池的高效能源选择。
3. 通信和雷达系统砷化镓在通信和雷达系统中的应用已得到广泛验证。
它具有高频高速度的特性，可用于高速数据传输、卫星通信和雷达系统。
砷化镓集成电路与频率可达60 GHz及以上，可以实现更高效的通信和雷达系统。
4. 微波集成电路砷化镓广泛应用于微波集成电路中。
它的高电子迁移率、高饱和漂移速度和良好的线性特性使得砷化镓电路在射频和微波应用中具有竞争力。
砷化镓微波集成电路可用于无线通信、高速数据处理和雷达系统等领域。
5. 传感器技术由于砷化镓具有高电子迁移率和高饱和漂移速度，它在传感器技术中具有广泛应用前景。
砷化镓传感器对温度、压力、光强度和气体浓度等物理量的检测具有高灵敏度和快速响应的特点，可应用于环境监测、生物医学和军事领域。
总之，砷化镓作为一种优良的半导体材料，在光电子学、太阳能电池、通信和雷达系统、微波集成电路和传感器技术等领域具有广阔的应用前景。
随着科学技术的不断发展，砷化镓的性能和应用将进一步得到优化和拓展。
三结砷化镓太阳电池
三结砷化镓太阳电池一、简介三结砷化镓太阳电池是一种高效的光电转换器件，由三个不同材料的层叠组成。
其中，砷化镓（GaAs）是最常用的材料之一，它具有良好的光电性能和高效率。
这种太阳电池可以在高温和强光环境下工作，并且具有长寿命。
二、结构三结砷化镓太阳电池由三个不同材料的层叠组成，分别是n型砷化镓层、p型磷酸铝层和n型硅层。
其中，n型砷化镓层和p型磷酸铝层形成了第一级pn结，n型硅层和p型磷酸铝层形成了第二级pn结。
这两个pn结之间形成了一个内建电场，在光子作用下可以产生光生载流子。
三、工作原理当太阳辐射到三结砷化镓太阳电池上时，光子被吸收并激发出电子-空穴对。
这些载流子被内建电场分离，并在两个pn结中产生漂移运动。
最终，在外部负载上产生一个电压和电流。
由于三个不同材料的层叠，这种太阳电池具有更广泛的吸收光谱和更高的光电转换效率。
四、优点1. 高效率：三结砷化镓太阳电池具有高达40%的转换效率，是目前最高的太阳电池之一。
2. 高温工作：由于材料的特性，这种太阳电池可以在高温环境下工作，并且不会损失效率。
3. 长寿命：三结砷化镓太阳电池具有长寿命，可以在20年以上的时间内保持高效率。
4. 宽谱响应：由于三个不同材料的层叠，这种太阳电池可以吸收更广泛的光谱，从紫外线到红外线。
五、应用1. 航空航天：由于其高温工作和长寿命特性，三结砷化镓太阳电池被广泛应用于航空航天领域。
2. 大型光伏系统：这种太阳电池也被用于大型光伏系统中，以提高整个系统的发电效率。
3. 军事领域：由于其宽谱响应和高效率，三结砷化镓太阳电池也被用于军事领域，例如用于卫星电源等。
六、总结三结砷化镓太阳电池是一种高效、高温工作、长寿命、宽谱响应的光电转换器件，具有广泛的应用前景。
随着科技的不断发展，相信这种太阳电池将会在更多领域得到应用。
《太阳能电池基础与应用》GaAs电池第二讲

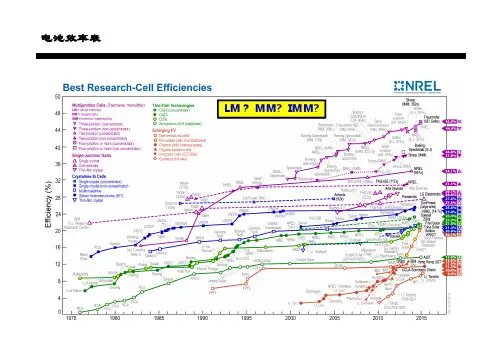

电池效率表LM？ MM? IMM?基础知识LM、MM、IMM定义LM、MM、IMM定义LM：晶格匹配电池(子电池晶格匹配) MM：晶格应变电池(子电池晶格 不全匹配) MM：逆向晶格应变电池 (子电池晶格不全匹配+反 向生长)LM：晶格匹配电池MM：晶格应变电池 1.0 eV IMM：逆向晶格应变电池基础知识什么是聚光光伏基础知识什么是聚光光伏聚光光伏概念分类: 高倍聚光：聚光比大于100倍； 中度聚光：聚光比介于10和 100倍之间； 低倍聚光：聚光比小于10。
